РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WR 50 Kärcher

Указание относительно непосредст- венно грозящей опасности, которая приводит к тяжелым увечьям или к

몇 ПРЕДУПРЕЖДЕНИЕ Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к тяжелым уве- чьям или к смерти. 몇 ОСТОРОЖНО Указание на потенциально опасную си- туацию, которая может привести к получению легких

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может повлечь материальный

Опасность травмирования! Запреща- ется производить какие-либо измене- ния устройства.

Струи горячей воды при ненадлежа- щем использовании представляют опасность. Запрещается направлять струю на людей, животных, включен- ное электрическое оборудование или на сам аппарат высокого

몇 ПРЕДУПРЕЖДЕНИЕ Опасность ожогов о горячие поверхно- сти и опасность ошпаривания! Во время работы с устройством ис- пользовать защитные перчатки и оч-

Соблюдайте все правила пользования, указанные в инструкции.

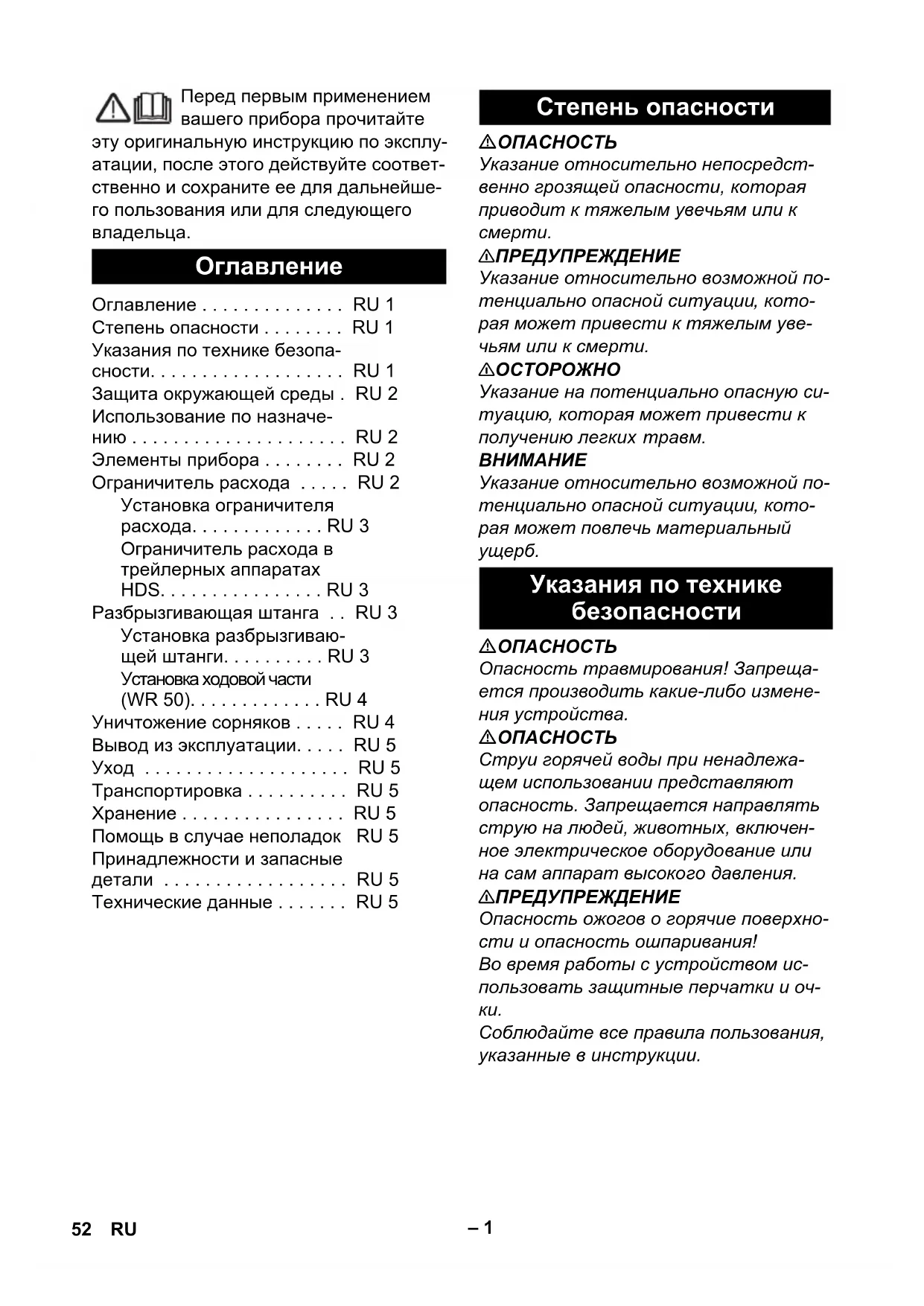

Оглавление . . . . . . . . . . . . . . RU 1 Степень опасности . . . . . . . . RU 1 Указания по технике безопа- сности. . . . . . . . . . . . . . . . . . . RU 1 Защита окружающей среды . RU 2 Использование по назначе- нию . . . . . . . . . . . . . . . . . . . . . RU 2 Элементы прибора . . . . . . . . RU 2 Ограничитель расхода . . . . . RU 2 Установка ограничителя расхода. . . . . . . . . . . . . RU 3 Ограничитель расхода в трейлерных аппаратах HDS. . . . . . . . . . . . . . . . RU 3 Разбрызгивающая штанга . . RU 3 Установка разбрызгиваю- щей штанги. . . . . . . . . . RU 3 Установка ходовой части (WR 50). . . . . . . . . . . . . RU 4 Уничтожение сорняков . . . . . RU 4 Вывод из эксплуатации. . . . . RU 5 Уход . . . . . . . . . . . . . . . . . . . . RU 5 Транспортировка . . . . . . . . . . RU 5 Хранение . . . . . . . . . . . . . . . . RU 5 Помощь в случае неполадок RU 5 Принадлежности и запасные детали . . . . . . . . . . . . . . . . . . RU 5 Технические данные . . . . . . . RU 5 Степень опасности Указания по технике безопасности 52 RU– 2 Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с до- машними отходами, а сдайте ее в один из пунктов приема вторичного сырья. Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому ути- лизируйте старые приборы через соот- ветствующие системы приемки отходов. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

www.kaercher.com/REACH Устройство предназначено для уничто- жения сорняков в сочетании с аппара- том высокого давления с подогревом во-

Горячая вода (макс. 100°C) через фор- сунки, расположенные на разбрызгива- ющей штанге, без давления наносится на растения. Любое другое использование недопу-

Рисунок см. на обороте 1 Резьбовое соединение 2 Винт с головкой в виде звездочки 3 Крепление разбрызгивающей штанги 4 Ходовая часть (WR 50) 5 Разбрызгивающая штанга 6 Форсунки разбрызгивающей штанги Для обеспечения постоянно высокой температуры воды (более 90°C) на вы- ходе высокого давления используемого аппарата высокого давления необходи- мо установить ограничитель расхода.

Необходимый адаптер входит в ком- плект поставки. Необходимая форсун- ка приспособлена к соответствующе- му аппарату высокого давления и зака- зывается отдельно. Примечание: Форсунки для аппаратов высокого давления с подогревом воды, не указанных в данном списке, необхо- димо запрашивать у сервисного партне-

Защита окружающей среды Использование по

Элементы прибора Ограничитель расхода Аппарат высоко- го давления с по- догревом воды Номер заказа Фор-

HDS 1000 De 2.883-846.0 HDS 1000 Be 2.883-846.0 HDS 13/20 DeTr.1 2.883-846.0 HDS 17/20 DeTr.1 2.883-846.0 53RU– 3 1 Держатель форсунки 2Медная шайба 3 Форсунка 4Адаптер A Вход (подключение выхода устройст-

B Выход (подключение шланга высоко- го давления) Вставить форсунку и медную шайбу в держатель форсунки. Навинтить адаптер на держатель

Привинтить ограничитель расхода к выходу высокого давления использу- емого устройства. Привинтить шланг высокого давле- ния к выходу ограничителя расхода. При использовании трейлерного аппа- рата HDS ограничитель расхода необхо- димо устанавливать между струйной трубкой и ручным пистолетом-распыли-

Соблюдать указания в инструкции по эк- сплуатации моечных аппаратов высоко- го давления! 1 Ручной пистолет-распылитель 2 Ограничитель расхода 3 Струйная трубка Установить ограничитель расхода между ручным пистолетом-распыли- телем и струйной трубкой. После установки проверить герме- тичность резьбовых соединений. Навинтить разбрызгивающую штангу на струйную трубку. Резьбовое соединение затянуть га- ечным ключом. Установка ограничителя расхода Ограничитель расхода в трейлерных аппаратах HDS Разбрызгивающая штанга Установка разбрызгивающей

Отверстия разбрызгивающей штанги должны быть направлены не вперед, а

При необходимости WR 50 можно обо- рудовать ходовой частью. Задвинуть разбрызгивающую штангу в крепление ходовой части.

На креплении отрегулировать рассто- яние между разбрызгивающей штангой и поверхностью (прибл. 50-100 мм над поверхностью). Ослабить винт грибковой рукоятки. Переместить разбрызгивающую штангу в креплении. Прикрутить грибковую рукоятку. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность ожога! Разбрызгивающая штанга должна быть установлена та- ким образом, чтобы выходные

стия были направлены вниз. Струя воды не должна быть направле- на на людей или животных. Во время работы не прикасаться к WR 20/WR 50 и не подставлять руки под струю воды. Выключатель устройства установить на макс. 98 °C. Установить регулятор с сервоуправ- лением (при наличии) на максималь- ную настройку. Включить моечный аппарат высокого давления и потянуть рычаг высоко- напорного пистолета. Подождать, пока на разбрызгиваю- щей штанге не начнет выступать во-

В зависимости от используемого аппа- рата высокого давления время нагрева составляет от 2 до 5 минут. Медленно вести разбрызгивающую штангу над сорняками. При необходимости повторить про- цесс несколько раз.

Максимальный эффект достигается при нанесении горячей воды почти без дав- ления и парообразования. Установка ходовой части (WR 50) Уничтожение сорняков 55RU– 5 몇 ПРЕДУПРЕЖДЕНИЕ Опасность ожога! WR20/WR 50 перед демонтажем охладить. После проведения работ дать пора- ботать разбрызгивающей штанге с холодной водой в течение 2 минут. При необходимости промыть раз- брызгивающую штангу и ходовую часть (WR 50) чистой водой. Защищать прибор от мороза. Очистить ходовую часть (WR 50) от грязи, земли и остатков растений Регулярно проверять разбрызгиваю- щую штангу на предмет засорений. При транспортировке следует обратить внимание на вес устройства. При хранении следует обратить вни- мание на вес устройства. Прибор следует хранить в защищен- ном от мороза помещении. На разбрызгивающей штанге появля-

уменьшить настройку температуры на аппарате высокого давления. Вода выходит под слишком высоким

установить ограничитель расхода; выбрать подходящую форсунку (см.

Аппарат высокого давления отключа- ется/горелка на аппарате высокого давления не запускается: проверить форсунки на разбрызгива- ющей штанге на предмет загрязне-

проверить форсунки на разбрызгива- ющей штанге на предмет образова- ния известковых отложений. Колеса ходовой части (WR 50) не вра-

проверить колесную ось и подшипни- ки ступиц колес на предмет загрязне-

Используйте оригинальные принадлеж- ности и запчасти — только они гаранти- руют безопасную и бесперебойную ра- боту устройства. Информацию о принадлежностях и за- пчастях вы можете найти на сайте www.kaercher.com. Вывод из эксплуатации

Принадлежности и запасные детали Технические данные WR 20 WR 50 Рабочая ширина 200 мм 500 мм Температура на вхо-

90 °C Температура подава- емой воды, макс. 100 °C Объем подачи л/мин 5,8-8,3 8,3-16,7 Вес (кг) 0,3 2,2 56 RUhttp://www.kaercher.com/dealersearch
