РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Riva Turbo air

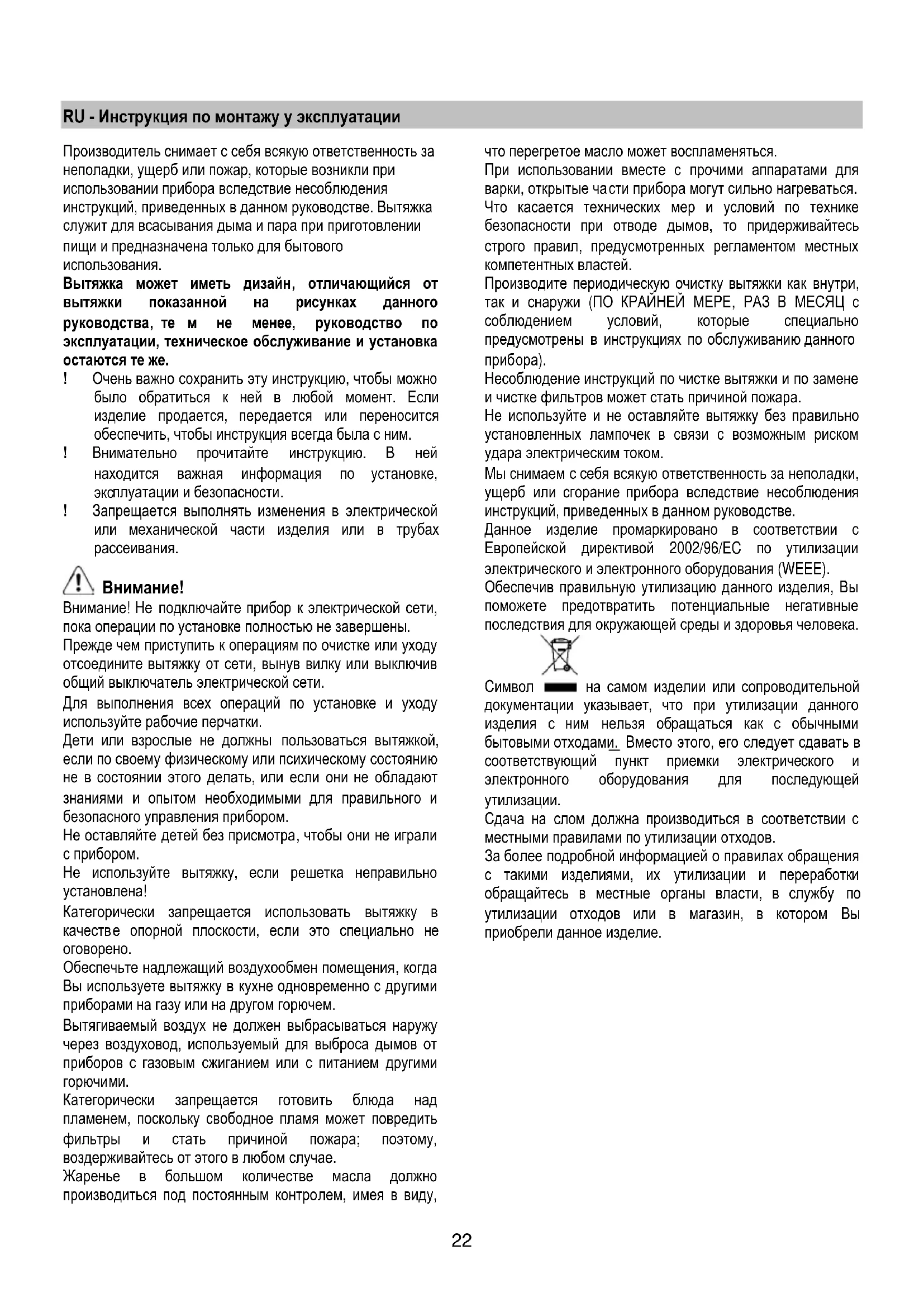

м не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. ! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. ! Внимательно прочитайте инструкцию. В ней находится важная информация по

плуатации и безопасности. ! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны

зоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором. Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать

е опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. При использовании вместе с прочими аппаратами для

открытые ча сти прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, привед енных в данном руководстве. Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу

утилизации отходов или в магази н, в котором Вы приобрели данное изделие.23 Пользование Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха. Исполнение с отводом воздуха В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу. Диаметр выводной трубы должен соответствовать диаметру соединительного кольца. Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно. В горизонтальной части труба должна быть немного приподнята к верху (на около 10°) так, чтобы воздух быстрее мог выходить наруж у. Если вытяжка снабжена угольным фильтром, то уберите его Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец). Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума. Производитель снимает с себя всякую ответственность по отношению выше сказанного. ! Использовать трубу

нимально необходимой

! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. ! Внутренняя поверхность используемой трубы должна быть как можно более гладкой. ! Материал трубы, должен быть утвержден, согласно нормативам. Проверить, чтобы рычаг (рис.6/2) был на всасывании. N.B. Перед монтажом и только в случае подсоединени

всасывающего блока к заднему выходу воздуха (рис.8/1), снять соединительную трубку отвода воздуха, установленную на вытяжке (рис.8/2) для того, чтобы воздух свободно выходил через задний выход и вставить заглушку на верхнем выходе, прилагаемую в комплекте

Исполнение в режиме рециркуляции Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку. Подготовка аппарата для вытяжки в режиме рециркуляции Если вытяжка работает в режиме рециркуляции (рис.8/4), необходимо закрыть верхнее отверстие прилагаемой заглушкой ( рис.8 /3). Потом установить аппарат с режима вывода на режим рециркуляции: повернуть ручку влево, которая находится снизу освещения для исполнения с одним двигателем, для исполнения с 2 двигателями повернуть ручку назад (рис.6/2). Убедиться во время монтажа и вначале эксплуатации, чтобы фронтальное отверстие для выхода воздуха наружу было всегда

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 65cm – для электрических плит, и не менее 65cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это. Электрическое соединение Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легкодоступном месте, что можно сделать и после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не располо жен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке. Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что

питания правильно смонтирован.

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора. Монтаж аппарата к стене.

1. С помощью шаблона, прилагаемого в комплекте

отметить расположение отве рстий. Проверить, чтобы провода и трубы не были повреждены.

2. Просверлить отверстия, вставить дюбеля и закрутить

винты на расстоянии от торца до стенки 6 мм (рис.7/1).

3. Временно навесить вытяжку на стену, чтобы отметить

положение двух отверстий для ее правильной установки (рис.7/2). Снять аппарат, выполнить отверстия и вставить

тановить вытяжку на стене, вытянуть винты (рис.7/1) и вставить их с внутренней стороны аппарата (рис.7/2). Закрепить фланец к аппарату.24 Монтаж аппарата в навесном шкафчике (проверить, чтобы шкафчик выдерживал вес вытяжки).

1. Опрокинуть шкафчик.

2. С помощью шаблона, прилагаемого в комплекте

оснастки, отметить расположение 4 отверстий для крепления и одного отверстия для выхода воздуха.

3. Выполнить отверстия для крепления (насадкой Ø 4,5

4. Только с режимом вывода вверх. Выполнить отверстие

выхода воздуха (Ø 130 мм). Закрепить фланец к аппарату.

5. Положить шкафчик на верхнее дно вытяжки и закрепить

аппарат через нижнее дно шкафчика 4 винтами (рис.7/3). Функционирование Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса. Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты. Fig. 3/1 - Fig.3/2

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Внимание: Не соблюдение правил чистки прибора

замены фильтров может прив ести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений. Фильтры задержки жира Удерживает частицы жира, исходящие от плиты. При установке внутри решетки фильтри имеютя в следующих вариантах: Бумажный фильтр подлежит замене раз в месяц или при цветной верхней части, замена рекомендуется в том случае, когда цвет становится видным через отверствия

Металлический фильтр промывается вручную раз в месяц с помощью моющих неабразивных средств

ных машинах при низких температурах и коротком рабочем цикле. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Акриловый фильтр должен очищаться с более-менее частыми интервалами в зависимости от эксплуатации вытяжки и в любом случае один

ждые 30 дней работы, должен мыться вручную в теплой мильной воде (не выкручивать фильтр, достаточно завернуть его и прижать в сухом полотенце). Замена жироулавливающего фильтра.

1. Отключите прибор от электросети.

2. Чтобы открыть решетку необходимо нажать на

фиксаторы (рис.4/1) справа и слева решетки друг против

3. Опрокинуть рамку фильтра вниз

, потянуть на себя и

епить, потянув вниз.

4. Нажать на два кронштейна наружу и поднять их (рис.5).

Снять фильтр. После тщательной чистки рамки, подогнать размеры нового фильтра к нужным, и вставить его. Цветные метки на фильтре должны смотреть вовнутрь. Угольный фильтр (только в режиме рециркуляции) Удаляет неприятные запахи кухни. Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью задержки жира. В любом случае, заменяйте патрон по крайней мере через каждые 4 месяца. Угольный фильтр НЕ подлежит мойке или регенерации. Круглый угольный фильтр Покрыть фильтрами обе стороны для зачехления
