РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RTG 64 SQD ROSIERES

TABLES DE CUISSON NOTICE D’EMPLOI FR

ВАРОЧНЫЕ ПОВЕРХНОСТИ

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

1. Инструкции по выполнению установки

1.1. Встраиваемые варочные поверхности

1.2. Выбор места для установки варочной поверхности

2. Подключение к электросети (только для Великобритании)

2.1. Подключение к электросети

2.2. Подключение к линии газоснабжения (только для Великобритании)

2.3. Адаптация варочной поверхности на другие типы газа

2.4. Регулировка минимального пламени

3. Инструкции по эксплуатации варочной поверхности

4. Обслуживание и чистка

5. Послепродажное обслуживание

6. Защита окружающей среды

and 89/336/EEC, replaced by 2006/95/EC and

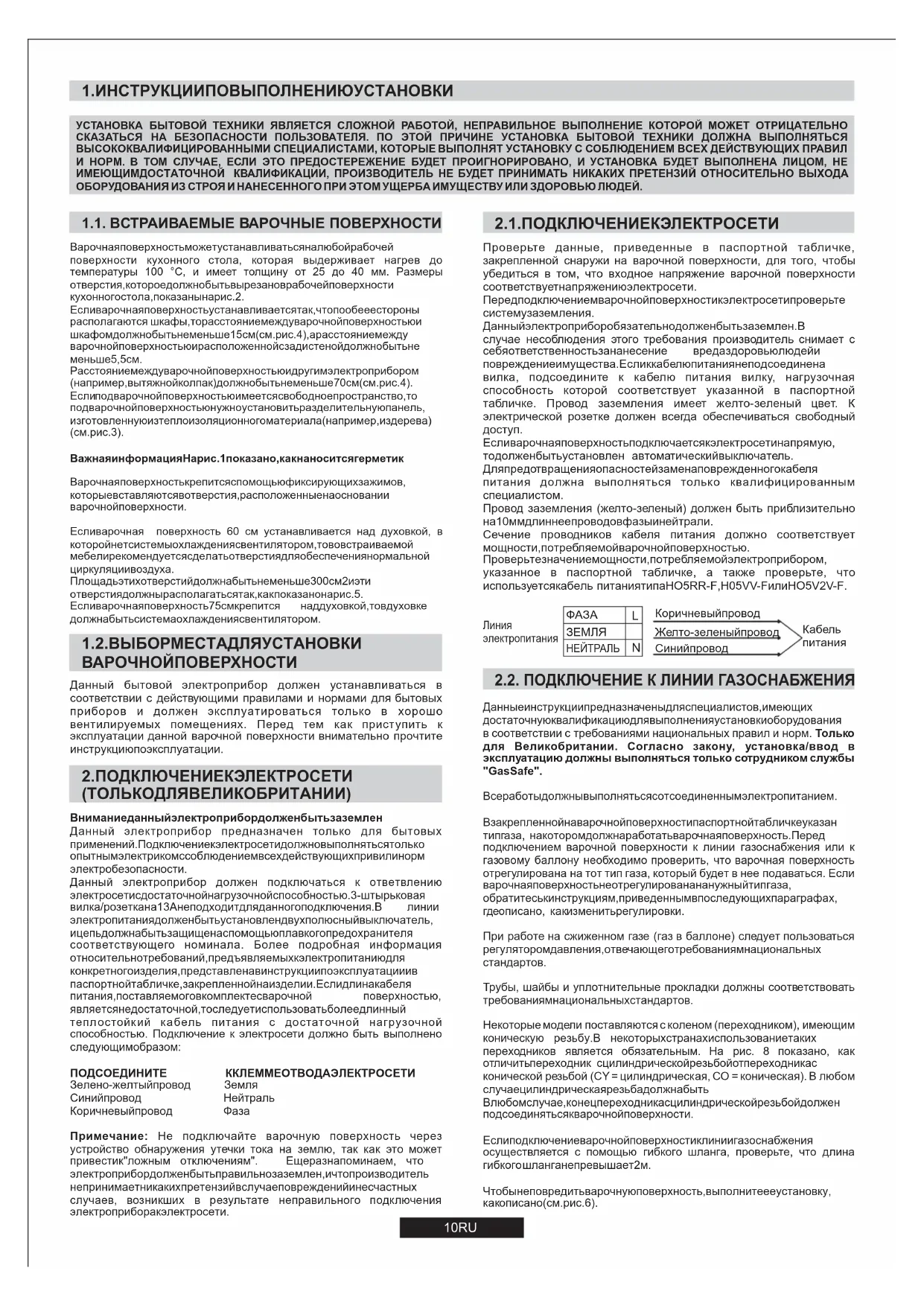

2004/108/EC, and subsequent amendments.1. ИНСТРУКЦИИ ПО ВЫПОЛНЕНИЮ УСТАНОВКИ Варочная поверхность может устанавливаться на любой рабочей поверхности кухонного стола, которая выдерживает нагрев до

температуры 100 °С, и имеет толщину от 25 до 40 мм. Размеры отверстия, которое должно быть вырезано в рабочей поверхности кухонного стола, показаны на рис. 2.Если варочная поверхность устанавливается так, что по обе ее стороны располагаются шкафы, то расстояние между варочной поверхностью и шкафом должно быть не меньше 15 см (см. рис. 4), а расстояние между варочной поверхностью и расположенной сзади стеной должно быть не меньше 5,5 см.Расстояние между варочной поверхностью и другим электроприбором (например, вытяжной колпак) должно быть не меньше 70 см (см. рис. 4). Если под варочной поверхностью имеется свободное пространство, то под варочной поверхностью нужно установить разделительную панель, изготовленную из теплоизоляционного материала (например, из дерева) (см. рис. 3).Важная информация На рис. 1 показано, как наносится герметик

Варочная поверхность крепится с помощью фиксирующих зажимов, которые вставляются в отверстия, расположенные на основании варочной поверхности. Если варочная поверхность 60 см устанавливается над духовкой, в которой нет системы охлаждения с вентилятором, то во встраиваемой мебели рекомендуется сделать отверстия для обеспечения нормальной циркуляции воздуха.Площадь этих отверстий должна быть не меньше 300 см2 и эти отверстия должны располагаться так, как показано на рис. 5.Если варочная поверхность 75 см крепится над духовкой, то в духовке должна быть система охлаждения с вентилятором.Внимание данный электроприбор должен быть заземлен Данный электроприбор предназначен только для бытовых применений. Подключение к электросети должно выполняться только опытным электриком с соблюдением всех действующих привил и норм электробезопасности. Данный электроприбор должен подключаться к ответвлению электросети с достаточной нагрузочной способностью. 3-штырьковая вилка/розетка на 13 А не подходит для данного подключения. В линии электропитания должен быть установлен двухполюсный выключатель, и цепь должна быть защищена с помощью плавкого предохранителя соответствующего номинала. Более подробная информация относительно требований, предъявляемых к электропитанию для конкретного изделия, представлена в инструкции по эксплуатации и в паспортной табличке, закрепленной на изделии. Если длина кабеля питания, поставляемого в комплекте с варочной поверхностью, является недостаточной, то следует использовать более длинный тепл остойк ий кабель питания с до стат очн ой нагрузочной

способностью. Подключение к электросети должно быть выполнено следующим образом:ПОДСОЕДИНИТЕ К КЛЕММЕ ОТВОДА ЭЛЕКТРОСЕТИЗелено-желтый провод ЗемляСиний провод НейтральКоричневый провод Фаза Примечание: Не подключайте варочную поверхность через

устройство обнаружения утечки тока на землю, так как это может привести к "ложным отключениям". Еще раз напоминаем, что электроприбор должен быть правильно заземлен, и что производитель не принимает никаких претензий в случае повреждений и несчастных случаев, возникших в результате неправильного подключения электроприбора к электросети. 10 RU

УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ЯВЛЯЕТСЯ СЛОЖНОЙ РАБОТОЙ, НЕПРАВИЛЬНОЕ ВЫПОЛНЕНИЕ КОТОРОЙ МОЖЕТ ОТРИЦАТЕЛЬНО

СКАЗАТЬСЯ НА БЕЗОПАСНОСТИ ПОЛЬЗОВАТЕЛЯ. ПО ЭТОЙ ПРИЧИНЕ УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ДОЛЖНА ВЫПОЛНЯТЬСЯ

ВЫСОКОКВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ, КОТОРЫЕ ВЫПОЛНЯТ УСТАНОВКУ С СОБЛЮДЕНИЕМ ВСЕХ ДЕЙСТВУЮЩИХ ПРАВИЛ

И НОРМ. В ТОМ СЛУЧАЕ, ЕСЛИ ЭТО ПРЕДОСТЕРЕЖЕНИЕ БУДЕТ ПРОИГНОРИРОВАНО, И УСТАНОВКА БУДЕТ ВЫПОЛНЕНА ЛИЦОМ, НЕ ИМЕЮЩИМ ДОСТАТОЧНОЙ КВАЛИФИКАЦИИ, ПРОИЗВОДИТЕЛЬ НЕ БУДЕТ ПРИНИМАТЬ НИКАКИХ ПРЕТЕНЗИЙ ОТНОСИТЕЛЬНО ВЫХОДА

ОБОРУДОВАНИЯ ИЗ СТРОЯ И НАНЕСЕННОГО ПРИ ЭТОМ УЩЕРБА ИМУЩЕСТВУ ИЛИ ЗДОРОВЬЮ ЛЮДЕЙ.

1.1. ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ

1.2. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ

ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный бытовой электроприбор должен устанавливаться в

соответствии с действующими правилами и нормами для бытовых

приборов и должен эксплуатироваться только в хорошо

вент или руемы х помещениях. Перед тем как прист упить к

эксплуатации данной варочной поверхности внимательно прочтите

инструкцию по эксплуатации.

2.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Проверьте данные, приведенные в паспортной табличке,

закрепленной снаружи на варочной поверхности, для того, чтобы

убедиться в том, что входное напряжение варочной поверхности

соответствует напряжению электросети.

Перед подключением варочной поверхности к электросети проверьте

Данный электроприбор обязательно должен быть заземлен. В

случае несоблюдения этого требования производитель снимает с

себя ответственность за нанесение

вреда здоровью людей и

повреждение имущества. Если к кабелю питания не подсоединена

вилка, подсоедините к кабелю питания вилку, нагрузочная

способность которой соответствует ук азанной в паспортной

табличке. Провод заземления имеет желто-зеленый цвет. К

электрической розетке должен всегда обеспечиваться свободный

Если варочная поверхность подключается к электросети напрямую,

то должен быть установлен

автоматический выключатель.

Для предотвращения опасностей замена поврежденного кабеля

питания должна выполняться тольк о квалифицированным

Провод заземления (желто-зеленый) должен быть приблизительно

на 10 мм длиннее проводов фазы и нейтрали.

Сечение проводник ов кабеля питания должно соответс твует

мощности, потребляемой варочной поверхностью.

Проверьте значение мощности, потребляемой электроприбором,

указанное в паспортной табличке , а такж е проверьте, что

питания типа HO5RR-F, H05VV-F или HO5V2V-F.

Желто-зеленый провод

2.2. ПОДКЛЮЧЕНИЕ К ЛИНИИ ГАЗОСНАБЖЕНИЯ Данные инструкции предназначены для специалистов, имеющих достаточную квалификацию для выполнения установки оборудования в соответствии с требованиями национальных правил и норм. Только

для Великобритании. Согласно зако н у, ус тановка/ввод в

эксплуатацию должны выполняться только сотрудником службы "Gas Safe".Все работы должны выполняться с отсоединенным электропитанием.В закрепленной на варочной поверхности паспортной табличке указан тип газа, на котором должна работать варочная поверхность. Перед подключением варочной поверхности к линии газоснабжения или к

газовому баллону необходимо проверить, что варочная поверхность

отрегулирована на тот тип газа, который будет в нее подаваться. Если варочная поверхность не отрегулирована на нужный тип газа, обратитесь к инструкциям, приведенным в последующих параграфах, где описано, как изменить регулировки. При работе на сжиженном газе (газ в баллоне) следует пользоваться регулятором давления, отвечающего требованиям национальных стандартов. Трубы, шайбы и уплотнительные прокладки должны соответствовать требованиям национальных стандартов. Некоторые модели поставляются с коленом (переходником), имеющим коническую резьбу. В некоторых странах использование таких переходников является обязательным. На рис. 8 показано, как отличить переходник с цилиндрической резьбой от переходника с конической резьбой (CY = цилиндрическая, СО = коническая). В любом случае цилиндрическая резьба должна быть В любом случае, конец переходника с цилиндрической резьбой должен подсоединяться к варочной поверхности.Если подключение варочной поверхности к линии газоснабжения осуществляется с помощью гибкого шланга, проверьте, что длина гибкого шланга не превышает 2 м.Чтобы не повредить варочную поверхность, выполните ее установку, как описано (см. рис. 6). 2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

(ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ)2.3. АДАПТАЦИЯ ВАРОЧНОЙ ПОВЕРХНОСТИ

Для адаптации варочной поверхности для работы с другими газами

выполните описанные ниже инструкции:

•снимите решетки и конфорки

•вставьте шестигранный ключ (7 мм) в основание конфорки (рис. 7)

•Выверните форсунку и замените ее форсункой, соответствующей

тому типу газа, который будет использоваться (см. таблицу типов

1) Подсоедините детали, как показано на рисунке:

А) Переходник с наружной цилиндрической резьбой 1/2 дюйма

В) Прокладка 1/2 дюйма

С) Газовый переходник с внутренней резьбой 1/2 дюйма,

коническая цилиндрическая, или цилиндрическая

2) Затяните соединение с помощью гаечных ключей. Перед тем

как затянуть соединение установите трубы в ну жное

3) Подсоедините колено

С к линии подачи газа с помощью

жесткой медной трубы или гибкой стальной трубы.

ВАЖНОЕ ЗАМЕЧАНИЕ: После подсоединения варочной

поверхности к линии газоснабжения проверьте на отсутствие

утечек газа все трубные соединения с помощью мыльного

раствора. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ПРОВЕРКИ

УТЕЧЕК ГАЗА ПЛАМЯ. Проверьте также, что гибкий шланг не

движущимися частями кухонной мебели

(например, выдвижной ящик) и не проходит в таком месте, где

он может быть поврежден.

Предупреждение: Если вблизи варочн о й поверхности вы

почувствуете запах газа, перекройте подачу газа на варочную

поверхность и вызовите специалиста. Не ищите место утечки газа с

помощью открытого пламени.

2.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО ПЛАМЕНИ

После зажигания конфорки установите ручку регулятора высоты

пламени в положение, соответствующее минимальному пламени, а

затем снимите ручку регулятора, приложив небольшое усилие.

Регулировка минимального пламени выполняется с помощью винта и

маленькой отвертки, как показано на рис. 9. Поворот винта по

часовой стрелке уменьшает поток газа, а поворот винта против

часовой стрелки увеличи вает

поток газа. С помощью этой

регулировки получите пламя высотой 3-4 мм, а затем установите на

место ручку регулятора.

Если используется сжиженный нефтяной газ (СНГ), поверните винт

до упора по часовой стрелке.

После выполнения регулировок для адаптации варочной

поверхности на другой тип газа замените старую табличку,

закрепленную на варочной поверхности, в которой

новую (поставляется в комплекте с варочной поверхностью), в

которой ук азан тип газа, на кото рый переведена варочная

3. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный электроприбор предназначен только для использования по

его прямому назначению, то есть, для приготовления пищи в

домашних ус ло вия х. Любое другое применение варочной

поверхности считается неправильным, и поэтому может быть

опасным. Производитель не несет ответственности за повреждения и

потери, являющиеся следствием неправильного использования

варочной поверхности.

Данный электроприбор не предназначен для использования людьми

с ограниченными физическими или умственными способностями,

людьми, не обладающими достаточным опытом и знаниями, а также

для использования детьми, если они не находятся под наблюдением

лица, отвечающего за их безопасность, или не получили от него

соответствующих инструкций.

Не разрешайте детям играть с электроприбором.

3.1 ИСПОЛЬЗОВАНИЕ ГАЗОВОЙ КОНФОРКИ

Чтобы зажечь конфорку, поднесите к ней зажженную спичку,

нажмите на ручку регулировки высоты пламени, и поверните ее

против часовой стрелки.

Если конфорки не использовались в течение двух или более

дней, то прежде чем зажечь конфорку подождите несколько

секунд для того, чтобы из трубок вышел воздух.

Чтобы зажечь конфорку варочной поверхности, снабженную

электроподжига, выполните следующие операции:

• нажмите на ручку регулировки высоты пламени и поверните ее

против часовой стрелки в положение, обозначенное поджига.

• зажгите конфорк у с помощью нажатия кнопки электроподжига.

Если варочная поверхность снабжена автоматическим

электроподжигом, просто нажмите на ручку регулировки высоты

пламени и установите ее в положение, обозначенное значком

электроподжига будет постоянно

генерировать искры, до тех пор, пока ручка регулировки пламени

будет находиться в нажатом положении.

Если конфорка не загорается в течение 5 секунд, установите

ручку регулировки в положение 0, и повторите описанную выше

В модел ях, снабженных защитным к лапаном, который

автоматически перекрывает подачу газа в случае внезапного

погасания пламени, конфорки

зажигаются, как описано выше, но

при этом после зажигания конфорки необходимо соблюдать

Перед включением газовой варочной поверхности проверьте, что

конфорки и крышки конфорок правильно установлены на

варочную поверхность.

Для получения наилучших результатов пользуйтесь

сковородами и кастрюлями с плоским дном, размеры которых

соответствуют размерам газовых конфорок (см. Табл. А).

При использовании сковороды или кастрюли меньшего размера

пламя должно быть отрегулировано таким образом, чтобы оно не

выходило за пределы дна сковороды или кастрюли. Не следует

пользоваться посудой с выпуклым или вогнутым дном.

ПРЕДУПРЕЖДЕНИЕ: Если горелк а случайно погаснет,

установите ручку регулировки в положение ВЫКЛ., и не

пытайтесь зажечь пламя в течение, по

Если через несколько лет работы варочной поверхности газовые

краны будут туго поворачиваться, то их необходимо смазать.

Эта работа должна выполняться только

квалифицированным специалистом по обслуживанию.

Полубыстрая конфорка

Сверхбыстрая конфорка

Конфорка с двумя венцами

Таблица A4. ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед тем как приступить к выполнению чистки варочной

поверхности, проверьте, что она остыла. Выньте вилку из розетки,

или (если варочная поверхность подсоединена к электросети

напрямую), выключите питающее напряжение.

Запрещается использовать абразивные и коррозирующие чистящие

средства, отбеливающие вещества, или кислоты. Не пользуйтесь

для чистки эмалированных и лакированных деталей, а также деталей

нержавеющей стали кислотами и щелочами (лимонный сок, уксус

ПРЕДУПРЕЖДЕНИЕ Не пользуйтесь для чистки варочной

поверхности пароочистителями.

Очистка эмалированных, лакированных и хромированных

поверхностей должна выполняться с помощью мыльной воды или

нейтрального моющего средства. Для очистки поверхностей из

нержавеющей стали необходимо пользоваться подходящим

Конфорки можно очищать с помощью

восстановления их первоначального блеска используйте бытовое

чистящее средство для нержавеющей стали. После чистки горелок

высушите их и установите на место.

Проследите за тем, чтобы конфорки были собраны правильно.

Хромированные решетки и конфорки

Хромированные решетки и конфорки со временем темнеют.

Это нормальное и неизбежное явление, которое не оказывает

негативного влияния на

работу варочной поверхности.

Вы можете приобрести запасные части в отделе послепродажного

обслуживания нашей компании.

5. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как вызвать специалиста по техническому обслуживанию

для выполнения ремонта варочной поверхности, выполните

• Проверьте, что вилка кабеля питания правильно вставлена в

электрическую розетку, и что не перегорел плавкий предохранитель.

• Проверьте, что газ подается.

Если вы не можете самостоятельно определить причину

Выключите варочную поверхность и обратитесь в

послепродажного обслуживания. НЕ ПЫТАЙТЕСЬ

ОТРЕМОНТИРОВАТЬ ЭЛЕКТРОПРИБОР САМОСТОЯТЕЛЬНО.

Данный электроприбор промаркирован в

со ответствии с требованиями, изложенными в

директиве 2002/96/ЕС относительно утилизации

электрического и электронного оборудования

Правильно выполняя утилизацию данного изделия,

вы поможете предотвратить загрязнение окружающей

среды и нанесение вреда здоровью людей.

Этот символ указывает на то, что данное изделие не должно

выбрасываться, как обычный бытовой мусор. Вместо этого

должно быть отправлено на пункт сбора отслужившего свой срок

электрического и электронного оборудования для выполнения его

последующей утилизации и повторного использования материалов.

Утилизация данного изделия должна выполняться в соответствии с

местными законами по охране окружающей среды.

Для получения более подробной информации отно ситель но

обработки, восстановления и повторного использования материалов

данного изделия, свяжитесь

с органами местной власти, службой

вывоза бытовых отходов, или торговой организацией, в которой вы

приобрели данное изделие.

6. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Данное изделие предназначено только для бытовых применений.

ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ

Устройство защиты от погасания пламени

Маленькая конфорка ( AUX Ø 50 mm)

Конфорка с двумя венцами ( QC Ø 135 mm)

Сверхбыстрая конфорка ( UR Ø 110 mm)

Полубыстрая конфорка ( SR Ø 75 mm)

Быстрая конфорка ( R Ø 100 mm)

Используемый газ / мощность:

G30/28-30 мбар (СНГ)

Напряжение/Частота В/Гц

Входная электрическая мощность

Размеры варочной поверхности

9.25 кВт 8.75 кВт 11.75

1119 л/час 881 л/час

Производитель не несет ответственности за опечатки и

неточности, которые могут встретиться в данной инструкции.

Мы оставляем за собой право вносить изменения в конструкцию

выпускаемых нами изделий с целью улучшения качества

выпускаемой продукции. При этом основные функции изделия и его

безопасность будут оставаться неизменными.

Декларация соответствия: Данное оборудование, детали которого

вступают в контакт с пищей, отвечает требованиям Европейской

директивы 89/109/ЕЕС.

Этот электроприбор соответствует требованиям

Европейских директив 73/23/EEC и 89/336/EEC, которые

были заменены директивами 2006/95/ЕС и 2004/108/ЕС, и

последующих поправок к ним.

* Установка производителя

IE категория II2H3 +GB категория II2H3 +Ø mm Ø mm

Производитель не несет ответственности за опечатки и неточности, которые могут встретиться в данной инструкции. Мы оставляем за собой

право вносить изменения в конструкцию выпускаемых нами изделий с целью улучшения качества выпускаемой продукции. При этом основные

функции изделия и его безопасность будут оставаться неизменными.
