Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre appareil électroménager frigorifique.

Ce manuel est conçu de manière à ce que les textes soient liés aux dessins correspondants.

Identification

Identifiez le modèle de votre appareil frigorifique ("a", "b", "c", "d", "e", "f") en comparant le panneau de commandes avec les illustrations.

Installation

1.1 Déballage. Retirez tous les éléments de protection. 1.2 Emplacement. Placez l'appareil frigorifique loin des sources de chaleur et à l'abri des rayons directes du soleil afin de réduire la consommation.

N'installez pas l'appareil frigorifique à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arrière de l'appareil frigorifié. Laissez 25 mm entre le fond de l'appareil frigorifié et le mur. Ne recouvrez l'espace existant entre votre appareil frigorifié et le sol ou le plafond avec aucun objet.

Équilibrez l'appareil frigorifié pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifié est situé à côté du mur ou d'une armoire, de petits bruits peuvent se produire.

De même, vérifiez que les plateaux sont placés correctement, et séparez les récipients entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifique reposer au moins 2 heures en position verticale avant de le brancher. Vérifiez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le câble soit en contact avec le moteur ou coincé dessous.

1.4 Changement de sens d'ouverture de la porte. Débranchez l'appareil frigorifique du réseau électrique et videz le contenu de la contreporte.

Dévissez les vis (1.4.1) et retirez la charnière supérieure et la bague de rotation à l'aide du tournevis (1.4.2).

Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la porte du réfrigerateur (1.4.4). Otez le panneau de commandes en faisant levier sur les encoches destinées à cet effet à l'aide d'un tournevis (1.4.5).

Faites une encoche pour le câble sur le côté inverse, dans la zone indiquée sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le câble dans l'encoche réalisée (1.4.7).

Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du congélateur vers le haut (1.4.9).

Dévissez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière, et placez-la du côté opposé (1.4.10).

Placez la poignée inférieure du congélateur sur la porte du réfrigérateur et la poignée inférieure du réfrigérateur sur celle du congélateur, tournées à. Placez les poignées verticales sur leur côté opposé en les faisant tourner à (1.4.11).

Tournez les fermetures automatiques et placez celle du réfrigerateur sur le congélateur et vice-versa (1.4.12).

Placez la porte du congélateur (1.4.13), et vissez la charnière centrale (1.4.14). Placez la porte du réfrigerateur (1.4.15).

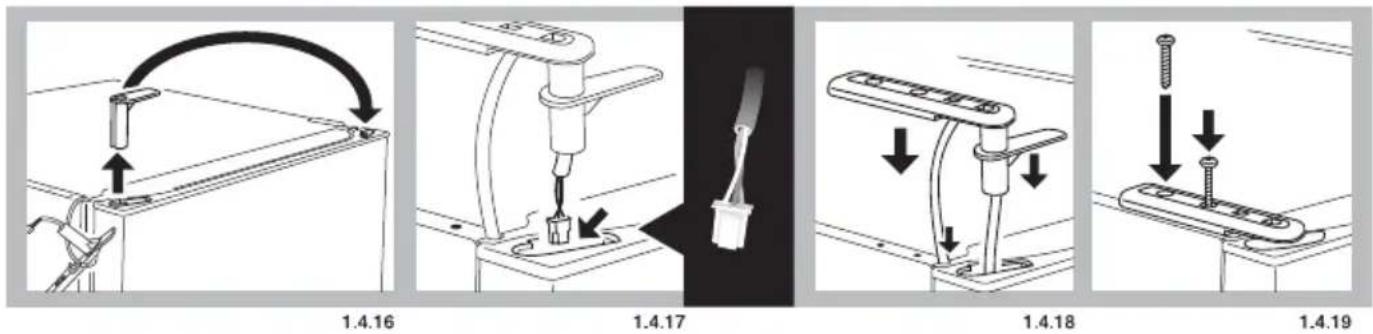

Placez la capsule de fermeture sur l'espace de la charnière supérieure du côté opposé (1.4.16). Appuyez sur le connecteur pour le brancher à la porte (1.4.17).

Placez la charnière supérieure et la bague de rotation en introduisant le câble restant sur le support de commandes (1.4.18) et placez les vis (1.4.19).

Utilisation

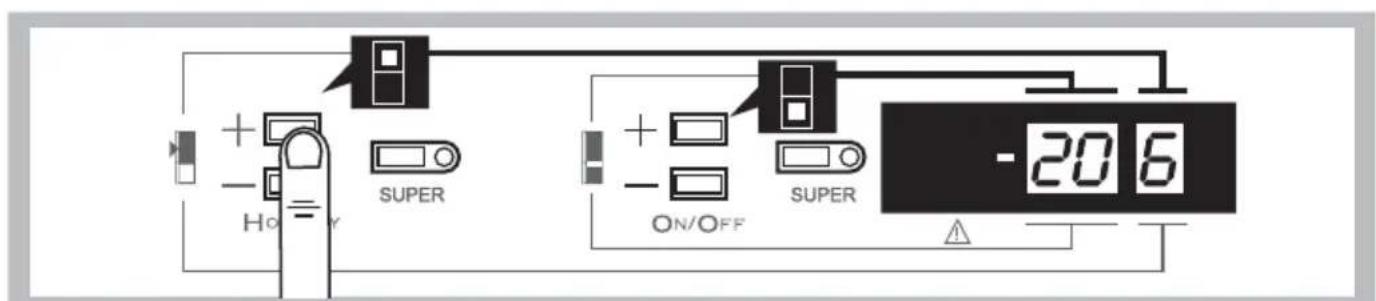

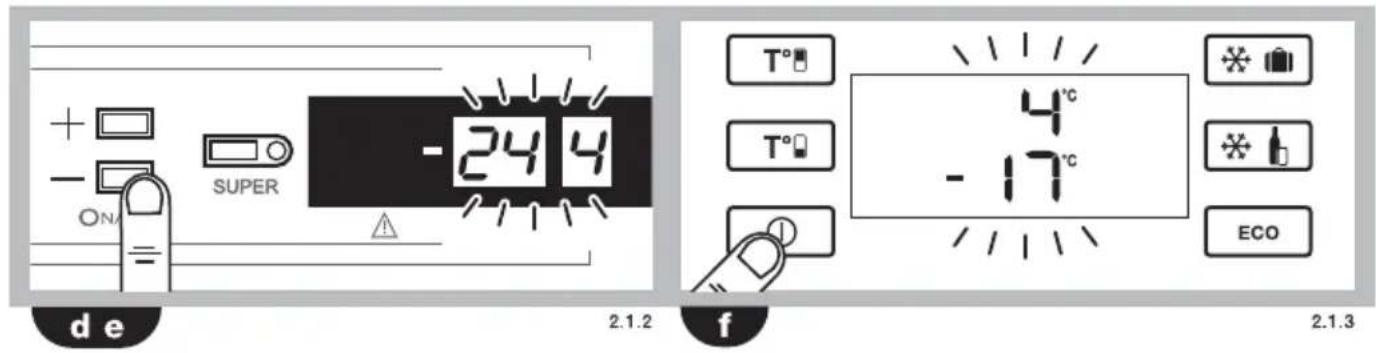

2.1 Mise en marche de l'appareil frigorifique. Appuyez sur ON-OFF (2.1.1), ① (2.1.3) ou sur les touches + ou — jusqu'à ce que vous voyiez un chiffre à l'écran (2.1.2). Les modèles Mini LCD se bloquent automatiquement (2.1.3), pour débloquer appuyer sur n'importe quelle touche durant 3 secondes. 2.2 Sélection du compartiment. Dans les appareils frigorifiques combinés le compartiment réfrigérateur et le compartiment congélateur fonctionnent de manière indépendante. Dans le modèle deux compartiments fonctionnent conjointement 2.3 Sélection de la température. Tournez la commande (2.3.1, 2.3.2). Appuyez sur les touches +, d'abord du compartiment congélateur () puis du compartiment réfrigérateur (2.3.3), ou appuyez sur T° pour le compartiment congélateur et sur T° pour le compartiment réfrigérateur (2.3.4, 2.3.5).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartiment au moyen de l'indicateur lumineux (2.3.6), ou en appuyant pendant 5 secondes sur les touches + Tou du compartiment souhaité. La température du compartiment clignotera. Cette fonction n'est pas disponible sur le modèle

Recommandation: La température conseillée du compartment réfrigerateur est de 4 et celle du compartment congélateur est de 10 pour les aliments déjà congelés. Dans le cas où vous souhaiteriez congeler, la température recommandée est de -24

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement et de la fréquence de l'ouverture.

2.4 Fonctions du réfrigérateur.

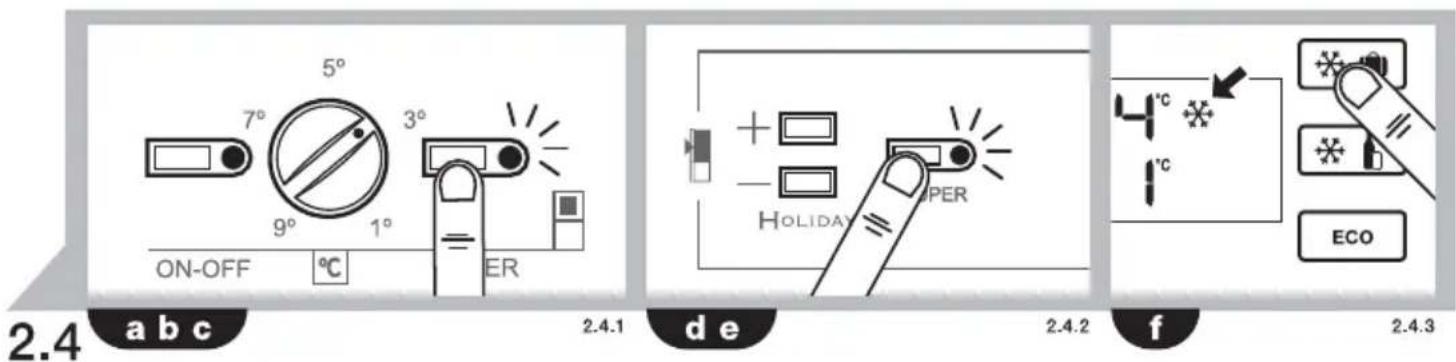

Fonction refroidissement rapide : Cette fonction active le réfrigerateur à la température la plus froide durant 6 heures. Il est recommandé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigerateur.

Pour activer et désactiver : Appuyez sur SUPER (2.4.1), appuyez sur ★ (2.4.2) ou ★ (2.4.3).

Fonction vacances : La fonction vacances est très utile, quand vous n'allez pas utiliser le réfrigerateur

durant une longue période, mais que vous souhaitez conserver des alliments dans le congélateur. Avec cette fonction, votre appareil frigorifique maintiendra une très faible consommation et ne générera pas d'odeurs à l'intérieur. Le modèle ne possède pas cette fonction.

Avertissement: Pour ce faire, la porte de l'appareil frigorifique doit être fermée.

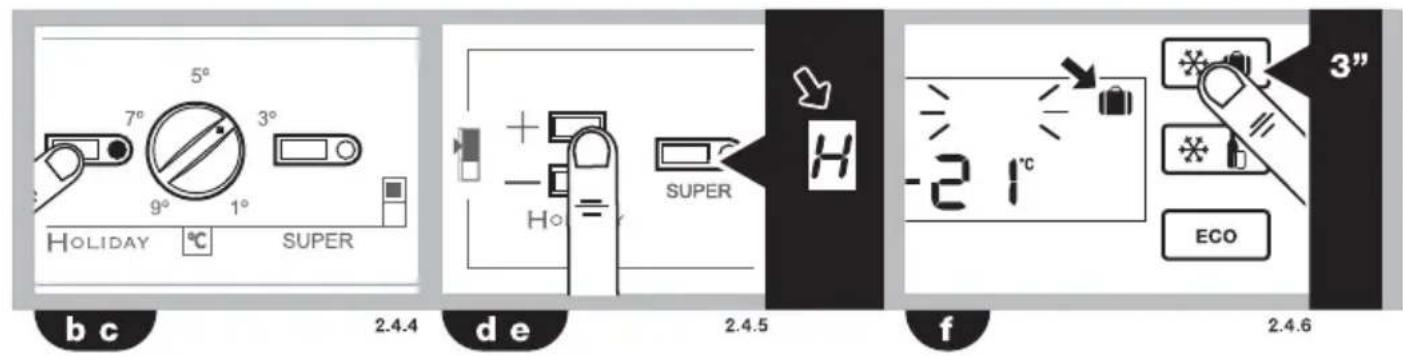

Pour activer et désactiver: Appuyez sur HOLIDAY (2.4.4) ou sur les touches +, — jusqu'à voir affiché sur l'écran (2.4.5) ou × durant 3 secondes (2.4.6). Pour désactiver, répétez l'opération. Certains modèles permettent un arrêt du compartiment réfrigérateur.

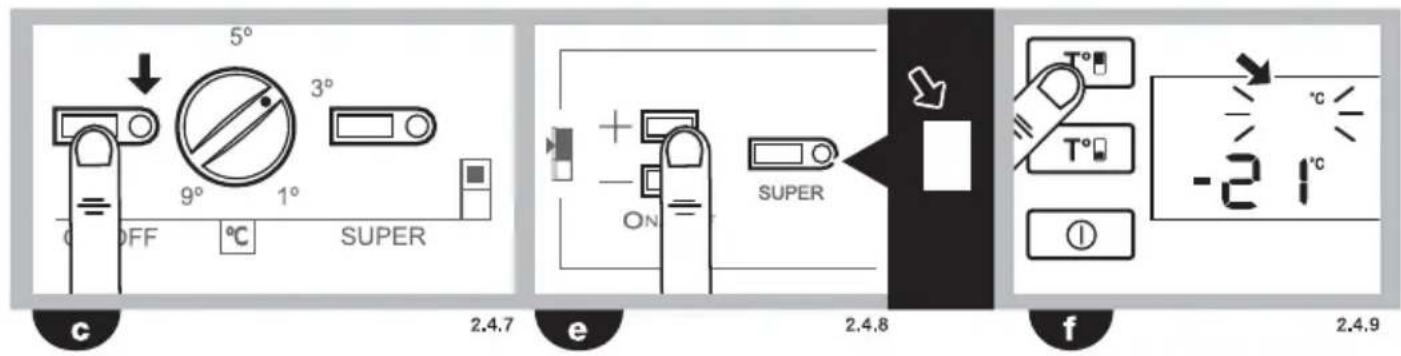

Appuyez sur ON-OFF (2.4.7), sur les touches +, — (2.4.8) ou sur T (2.4.9), jusqu'à ce qu'aucun chiffre ne soit affiché.

2.5 Fonctions du congélateur.

Fonction refroidissement rapide: Cette fonction active le congélateur à la température la plus froide durant 52 heures. Il est recommandé de l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le congélateur.

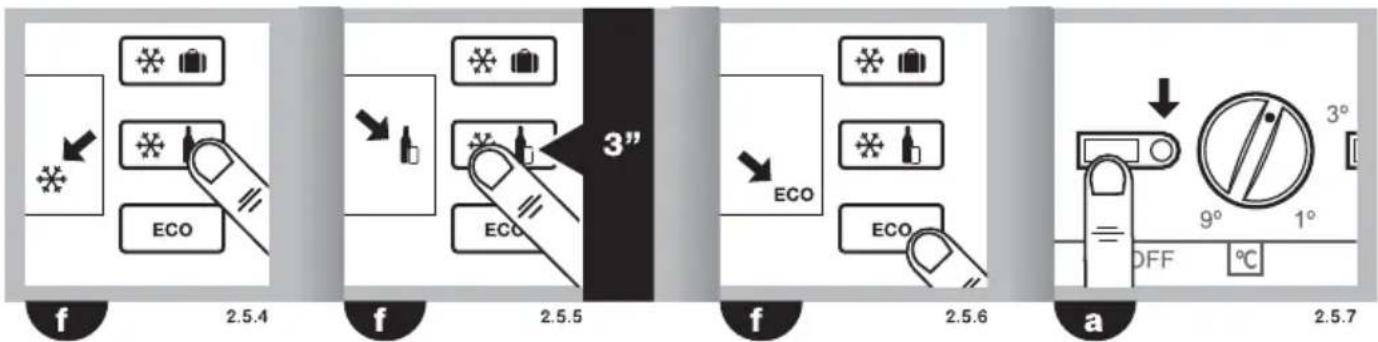

Pour activer et désactiver: appuyez sur SUPER pendant 3 secondes (2.5.1), ou appuyez sur SUPER (2.5.2, 2.5.3), ou ★ (2.5.4).

Fonction quick cooling: introduisez la bouteille ou les bouteilles dans le congelateur et maintenez enfoncé pendant quelques secondes jusqu'à voir l'icône (2.5.5). Le congelateur fournit du froid pendant 15 minutes, une fois ce délai écoulé la fonction aura pris fin et clignotera activant une alarme sonore durant 20 minutes. L'alarme peut être désactivée en appuyant sur n'importe quelle touche. Si cette fonction est interrompue par une coupure de courant, lorsque celui-ci revient, la fonction est considérée terminée et le signal sonore s'active.

Fonction ECO : la fonction ECO permet au congélateur de rester à une température stable de -17°C en générant une économie d'énergie substantielle. Cette fonction reste activée même après une déconnexion électrique.

Pour activer/désactiver, appuyer sur E005.6).

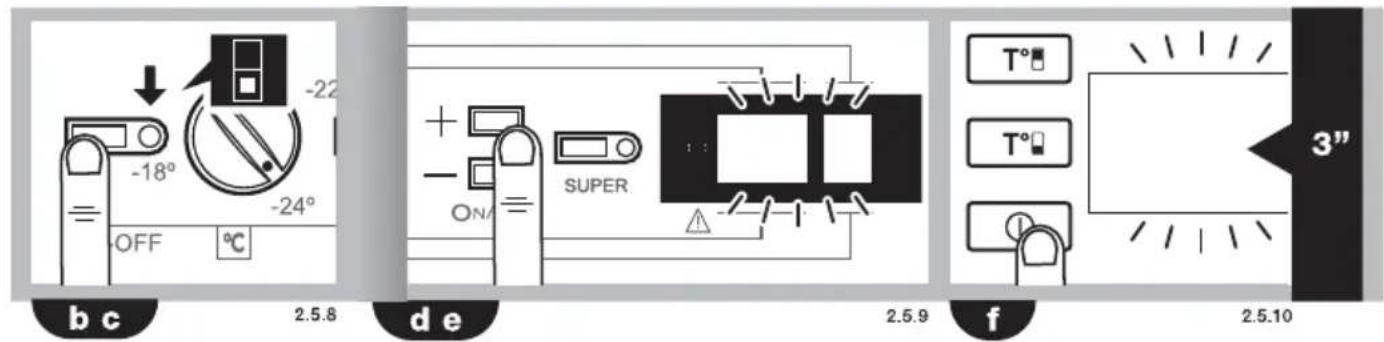

Connexion/déconnexion du congélateur : Appuyez sur la touche ON-OFF (2.5.7, 2.5.8), les touches +, — (2.5.9) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur ① pendant 3 secondes (2.5.10). En éteignant le congélateur, le compartiment réfrigérateur s'éteindra également.

2.6 Recommendations d'utilisation.

• N'ouvrez pas les portes plus longtemps que nécessaire et ne mettez pas d'aliments chauds dans l'appareil frigorifique. Vous obtiendrez ainsi un usage plus efficace de votre appareil électroménager frigorifique et vous évitez l'augmentation de consommation d'énergie. Si votre appareil frigorifique est NO FROST, n'obstruez pas les grilles de ventilation et laissez de l'espace entre les aliments pour que l'air circule entre eux.
• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congélateur car elles peuvent éclater.
• Conservez les aliments dans des récipients hermétiques pour éviter que les aliments ne se dessèchent.
• Ne consommez pas de glaces ou d'aliments très froids car ils peuvent provoquer des brûlures dans la bouche.

Entretien et nettoyage

3.1 Nettoyage intérieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez en aucun cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs. 3.2 Nettoyage extérieur. N'utilisez pas de machines de nettoyage à vapeur pour nettoyer les écrans.

Il est recommandable de nettoyer la grille arrière une fois par an avec un aspirateur.

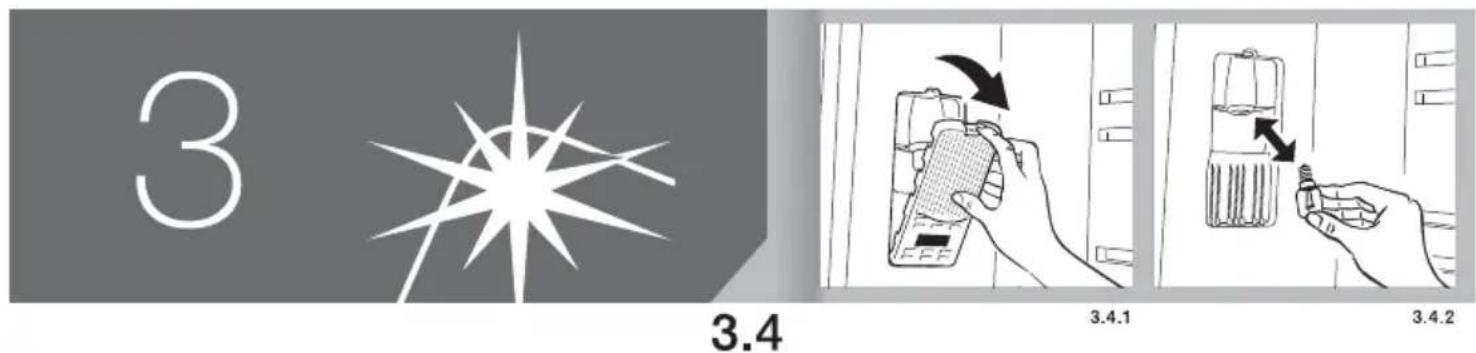

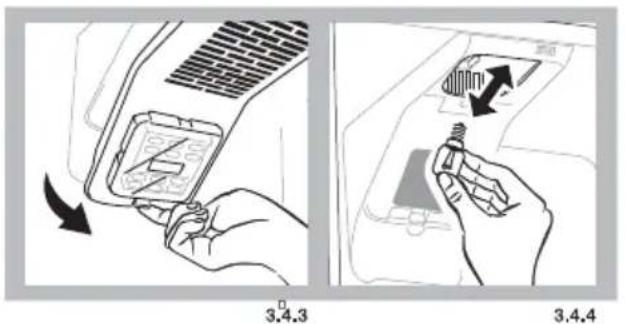

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette. 3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifique. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et ôtez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication de luminaire. 3.5 Changement du filtre carbone. L'appareil frigorifique peut intégrer un filtre carbone qui absorbe les odeurs étranges de certains aliments et retient les microorganismes (champignons et

bactéries) de l'air qui circule.

Le filtre conserve ses propriétés durant un temps limite de 6 mois. Une fois ce temps écoulé, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modèle.

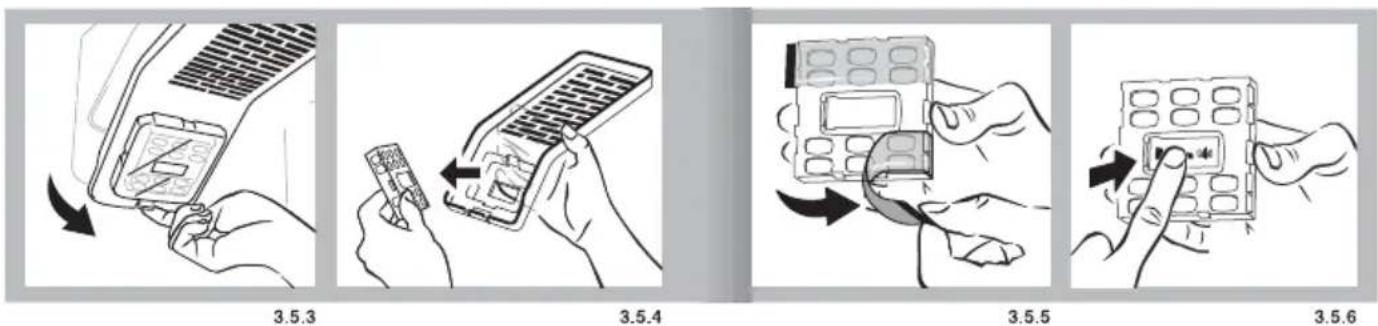

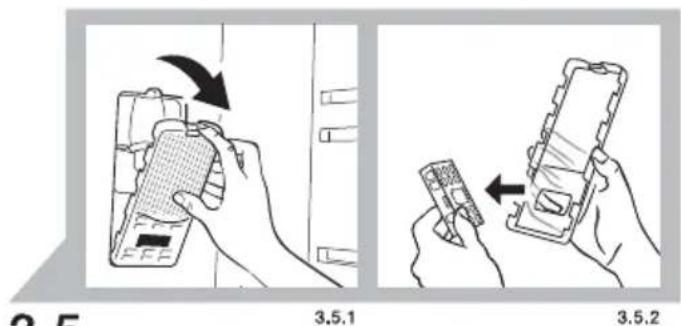

Pour activer le filtre : Appuyez sur la languette et retirez la protection pour accéder au filtre (3.5.1, 3.5.3). Séparez le filtre du cache (3.5.2, 3.5.4) et retirez les cachetages (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencera à se colorer. Placez le filtre dans son emplacement d'origine.

Gardez les filtres épuisés et les pièces de rechange hors de la portée des enfants ; l'ingestion de grandes quantités peut être dangereuse.

Ne mouillez pas le filtre, car il perdra toutes ses propriétés.

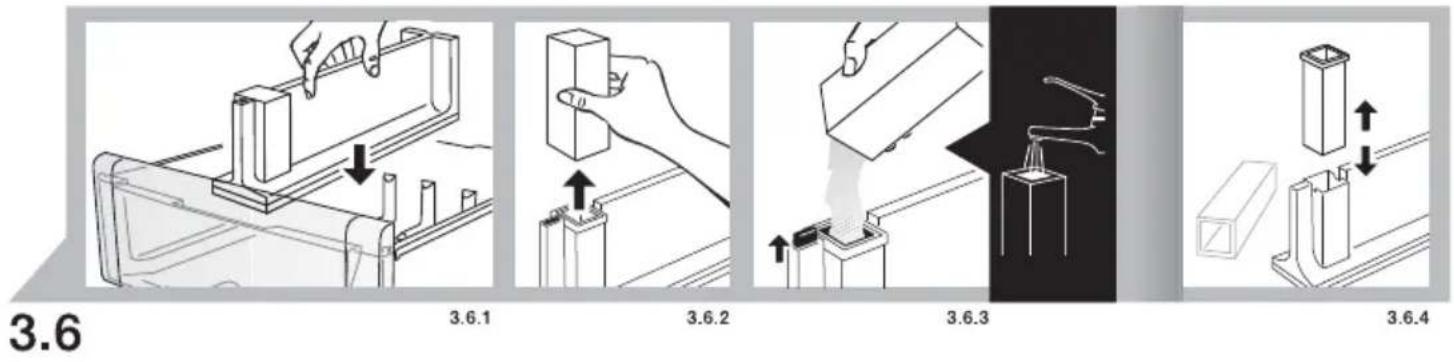

3.6 S.p.a. salus per aquam (optionnel)

Votre appareil électroménager frigorifique peut intégrer l'accessoire S. P. A. qui sert à maintenir un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les aliments ne se dessèchent pas.

Il se situe dans le joint de séparation du bac à légumes (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de remplissage. Quand le S. P. A. aura besoin d'eau, le niveau descendra jusqu'à être caché. Otez le verre (3.6.2) et utilisez-le pour remplir le réservoir (3.6.3).

Il est recommandé de changer le filtre tous les 2 ans (3.6.4).

Diagnostics

4.1 Porte ouverte. Si vous porte reste ouverte plus de 2 minutes une alarme retentira et la lumière du réfrigerateur s'éteindra. L'alarme se déconnectera lorsque vous fermez la porte.

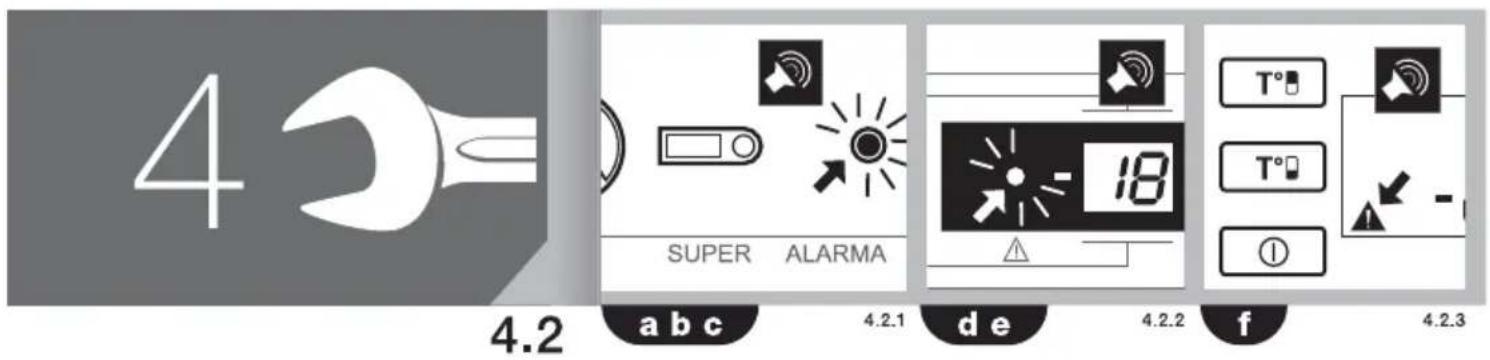

4.2 Froid insuffisant dans le congélateur.

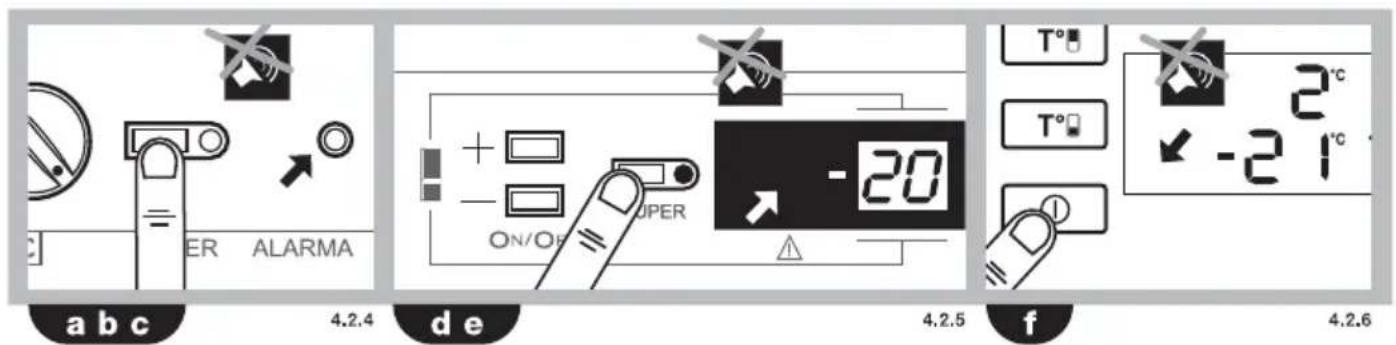

• Si la température du congélateur est anormalement élevée, une alarme lumineuse apparaîtra (4.2.1, 4.2.2) ou l'icône (4.2.3) clignotera, et un signal acoustique intermittent s'activera. Appuyez sur SUPER, ou ① pour

désactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).

• Lorsque vous connectez l'appareil pour la première fois, l'icone apparaitra ou l'alarme lumineuse sera activée, mais l'alarme ne retentira pas.

4.3 Coupure d'alimentation électrique.

Ouvrez les portes de l'appareil frigorifique le moins possible. Lorsque le courant revient, vérifiez si les aliments stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil électroménager frigorifique.

Votre appareil frigorifique peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits. Le compresseur peut produire des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent conduire des éclatements ou des craquements.
• L'air que le ventilateur du congélateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifique pour essayer de le réparer. Appelez le service d'assistance technique.

Sécurité

• Gardez les grilles de ventilation dégagées. Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur de l'appareil frigorifique, sauf s'ils sont du type recommandé par le fabricant.
• N'utilise pas de dispositifs mécaniques ou autres moyens différents de ceux recommandés par le fabricant pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à l'utilisation par

des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son service après-vente ou par une personne semblable qualifiée, afin d'éviter des situations dangereuses.

Cet appareil frigorifique a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détériore pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartiment, selon la fonction dont vous avez besoin pour obtenir une utilisation efficace de votre appareil électroménager frigorifique.

Débranchez le réfrigerateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous économiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Le symbole indique que l'on ne doit pas se débarrasser de l'appareil en utilisant les conteneurs traditionnels pour les résidus domestiques.

Remettez votre appareil frigorifique dans un centre de reprise spécifique.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'informations, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifique.
