РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTP63SC/E1 CANDY

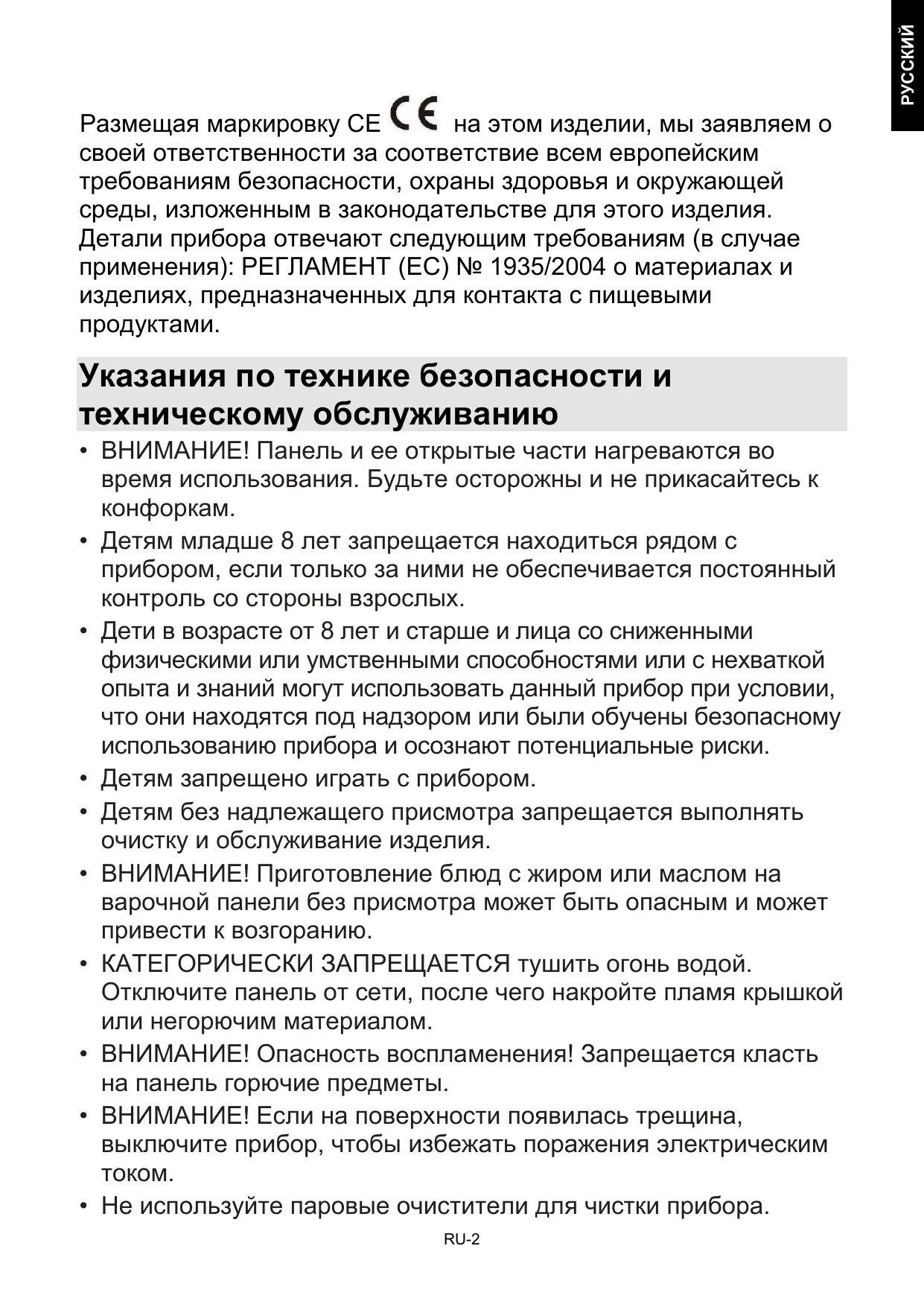

Размещая маркировку СЕ CE на этом изделии, мы заявляем о своей ответственности за соответствие всем европейским требованиям безопасности, охраны здоровья и окружающей среды, изложенным в законодательстве для этого изделия. Детали прибора отвечают следующим требованиям (в случае применения): РЕГЛАМЕНТ (ЕС) № 1935/2004 о материалах и изделиях, предназначенных для контакта с пищевыми продуктами.

Указания по технике безопасности и техническому обслуживанию

• ВНИМАНИЕ! Панель и ее открытые части нагреваются во время использования. Будьте осторожны и не прикасайтесь к конфоркам.
• Детям младше 8 лет запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный контроль со стороны взрослых.
• Дети в возрасте от 8 лет и старше и лица со сниженными физическими или умственными способностями или с нехваткой опыта и знаний могут использовать данный прибор при условии, что они находятся под надзором или были обучены безопасному использованию прибора и осознают потенциальные риски.
  • Детям запрещено играть с прибором.
• Детям без надлежащего присмотра запрещается выполнять очистку и обслуживание изделия.
• ВНИМАНИЕ! Приготовление блюд с жиром или маслом на варочной панели без присмотра может быть опасным и может привести к возгоранию.
• КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ тушить огонь водой. Отключите панель от сети, после чего накройте пламя крышкой или негорючим материалом.
• ВНИМАНИЕ! Опасность воспламенения! Запрещается класть на панель горючие предметы.
• ВНИМАНИЕ! Если на поверхности появилась трещина, выключите прибор, чтобы избежать поражения электрическим током.
• Не используйте паровые очистители для чистки прибора.

- Не кладите на варочную панель металлические предметы, такие как ножи, вилки, ложки и крышки от кастрюль, так как они могут сильно нагреваться. Перед снятием крышки следует вытереть все брызги.

- Варочная поверхность должна остыть, только после этого можно закрыть крышку.

- После использования отключите варочную панель. Не полагайтесь на детектор посуды.

- В изделии не было предусмотрено управление посредством внешнего таймера или внешней системы дистанционного управления.

- Средства отключения должны входить в состав стационарной проводки согласно нормам электромонтажа.

- В инструкциях приведены требования к типу кабеля с учетом температуры задней стенки прибора.

- При повреждении кабеля питания его замена должна производиться изготовителем, сервисной службой или квалифицированными специалистами.

- ОСТОРОЖНО! Во избежание опасности из-за непреднамеренного сброса автоматического термовыключателя, данное устройство не должно питаться через внешнее коммутационное устройство, например, таймер, и не должно быть подключено к контуру, который регулярно включается и выключается пользователем.

ВНИМАНИЕ! Допускается использование только оригинальных защитных элементов, специально разработанных изготовителем кухонного прибора, или тех, которые были указаны изготовителем в инструкции в качестве допустимых, а также защитных элементов, входящих в комплект варочной панели. Использование неподходящих защитных элементов может стать причиной несчастного случая.

- Всегда используйте подходящую посуду.

- Всегда располагайте посуду по центру нагревательного элемента, на котором вы готовите пищу.

- Не размещайте ничего панели управления.

- Не используйте поверхность варочной панели в качестве разделочной доски.

• Варочная поверхность должна остыть, только после этого можно закрыть крышку.
• ПРЕДУПРЕЖДЕНИЕ: процесс приготовления пищи не должен протекать без контроля. Процесс кратковременного приготовления пищи должен находиться под постоянным контролем.

Уважаемый покупатель!

Спасибо за покупку индукционной варочной панели CANDY. Мы надеемся, что наш прибор на протяжении многих лет будет радовать вас своей безупречной службой. Пожалуйста, внимательно прочитайте руководство по эксплуатации перед использованием варочной панели и храните его в безопасном месте для дальнейшего использования.

Краткое описание изделия

Индукционная варочная панель подходит для всех видов приготовления пищи благодаря использованию технологии электромагнитной индукции, автоматизированным элементам управления и многофункциональности, что делает ее идеальным выбором для оснащения современной кухни. Изготовленная из тщательно подобранных импортируемых материалов, индукционная варочная панель CANDY чрезвычайно удобна в использовании, долговечна и безопасна.

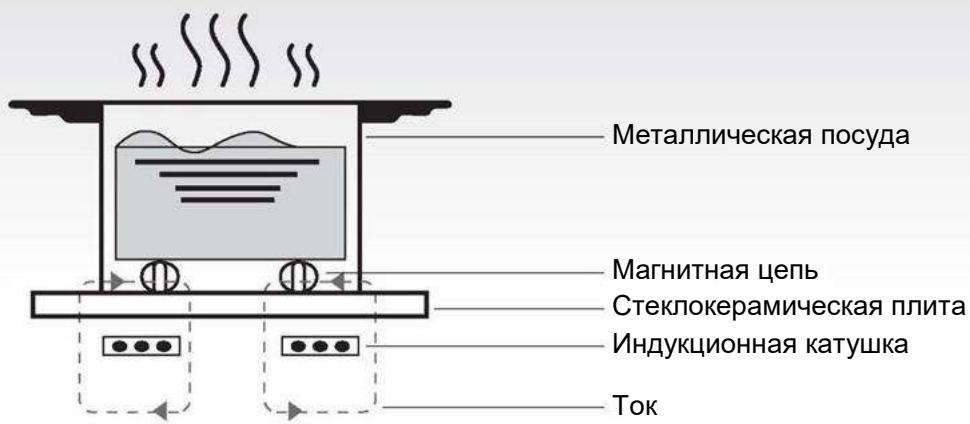

Принцип работы

Индукционная варочная панель состоит из катушки, нагревательного элемента из ферромагнитного материала и системы управления. При прохождении через катушку электрический ток генерирует мощное магнитное поле. При этом формируется большое количество вихрей, которые генерируют тепло, передающееся через зону приготовления пищи на посуду.

Металлическая посуда Магнитная цепь Стеклокерамическая плита Индукционная катушка Ток

Меры безопасности

Данная варочная панель специально разработана для бытового использования. Наша компания стремится к постоянному совершенствованию выпускаемой продукции. Поэтому CANDY оставляет за собой право в любой момент вносить любые изменения в конструкцию, дизайн и программное обеспечение выпускаемой нами продукции.

• Защита от перегрева

Варочная поверхность снабжена датчиком температуры, с помощью которого может контролироваться температура варочной поверхности. Если температура варочной поверхности повышается выше предельного значения, варочная поверхность автоматически выключается.

- Обнаружение мелких или немагнитных предметов

Когда на варочной панели остается утварь диаметром менее 80 мм или какой-либо другой мелкий предмет (например, нож, вилка, ключ) или утварь из немагнитного материала (например, алюминия), звучит звуковой сигнал в течение приблизительно одной минуты, после чего варочная панель автоматически переходит в режим ожидания.

- Индикация нагрева

Если варочная поверхность использовалась в течение продолжительного времени, то после её выключения в зоне нагрева в течение нескольких минут будет сохраняться высокая температура. Для предупреждения загорается буква «Н».

• Автоматическое выключение

Автоматическое выключение – это еще одна защитная функция вашей индукционной варочной поверхности. Если после завершения приготовления пищи вы забыли выключить варочную поверхность, то варочная поверхность выключится автоматически.

Стандартное время отключения указано в представленной ниже таблице:

Мощность нагрева	Зона нагрева отключается автоматически спустя
1~3	8 часов
4~6	4 часа
7~9	2 часа

При снятии кастрюли с варочной поверхности последняя немедленно прекращает нагрев и выключается после подачи минутного сигнала.

Внимание! Людям, использующим

кардиостимулятор, необходимо

проконсультироваться с врачом перед

использованием индукционной варочной панели.

Установка

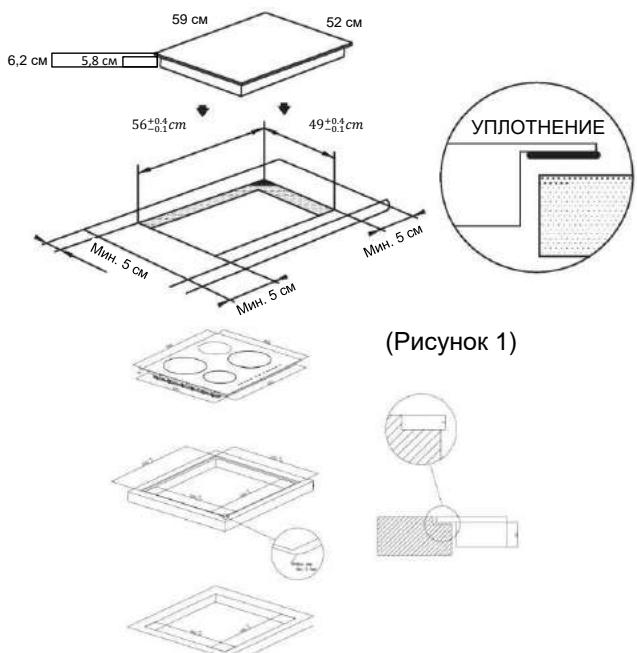

1. Вырежьте отверстие в рабочей поверхности размером, показанным на изображении ниже. Вокруг отверстия должно оставаться не менее 50 мм. Рабочая поверхность должна иметь толщину не менее 30 мм и быть изготовлена из жаропрочного материала, как показано на рисунке (1).

6,2 см 5,8 см 59 см 52 см 56±0.4cm 49±0.4cm Мин. 5 см Мин. 5 см УПЛОТНЕНИЕ Мин. 5 см (Рисунок 1)

Встроенная установка: допускается только в том случае, если духовка не установлена под кухонным столом.

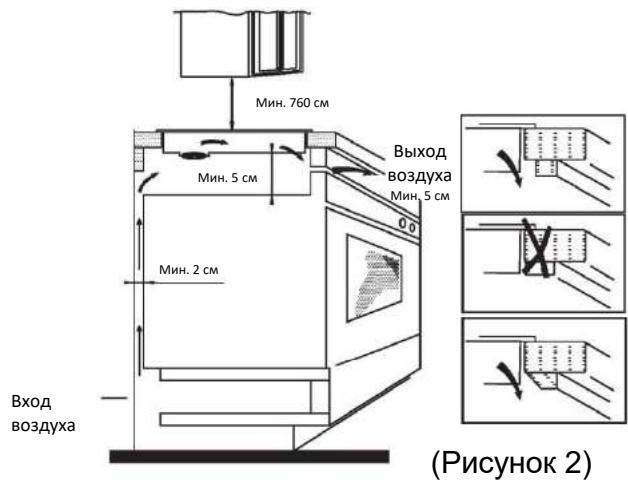

1. Важно, чтобы индукционная варочная панель хорошо вентилировалась, а воздухозаборник и выход не были заблокированы.

Убедитесь, что панель установлена правильно, как показано на рисунке 2.

Мин. 760 см Мин. 5 см Выход воздуха Мин. 5 см Мин. 2 см Вход воздуха (Рисунок 2)

Примечание. Для обеспечения безопасности зазор между варочной панелью и любым шкафом над ней должен составлять не менее 760 мм.

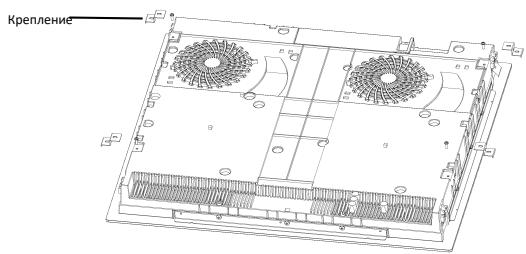

1. Закрепите панель на рабочей поверхности с помощью четырех кронштейнов на основании панели. Положение кронштейнов можно регулировать в зависимости от толщины верха.

Крепление

Предупреждения

(1) Индукционная варочная панель должна быть установлена квалифицированным специалистом. У нас есть собственные квалифицированные установщики. Никогда не пытайтесь установить устройство самостоятельно.
(2) Не допускается установка индукционной варочной панели над холодильниками, морозильными камерами, посудомоечными машинами или сушилками.
(3) Индукционная варочная панель должна быть установлена таким образом, чтобы было возможно оптимальное излучение тепла.
(4) Стена и область над варочной панелью должны выдерживать нагрев.
(5) Во избежание повреждений материал столешницы (покрытие, клей, основа) должен быть термостойким.

4. Подключение к электропроводке

Розетка должна быть подключена согласно соответствующему стандарту к однополюсному выключателю. Способ подключения показан на рисунке 3.

Напряжение	Подключение проводов
380-415V 3N~	1L1Черный иликоричневый	2L2Синий	5NЖёлтый/зелёный
220-240 В переменного тока	1LЧерный икоричневый	2LСиний	5NЖёлтый/зелёный

(Рисунок 3)

В случае повреждения кабеля или необходимости его замены обратитесь к специалистам сервисного центра во избежание несчастного случая.

Если прибор подключается непосредственно к электрической сети, необходимо установить автоматический выключатель, расстояние между контактами в котором должно быть не меньше 3 мм.

Лицо, проводящее подключение, должно удостовериться в том, что все работы выполнены в строгом соответствии с положениями действующих норм.

Кабель питания не должен перегибаться и не должен пережиматься. Кабель необходимо регулярно проверять. Заменять его должен только специалист, имеющий достаточную квалификацию.

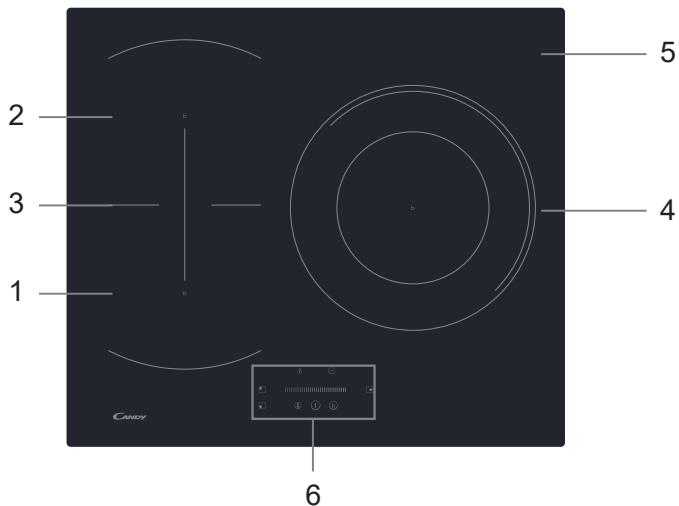

Схема индукционной варочной поверхности

1 2 3 4 5 6 CANDY

1. Зона макс. 1900/2000 W
2. Зона макс. 3000/3600 W
3. Зона макс. 1900/2000 W
4. Стеклянная плита
5. Зона макс. 3000/3600 W
6. Панель управления

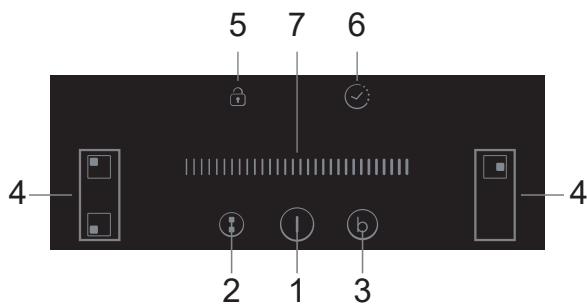

Схема панели управления

5 7 6 4 2 1 3 4

1. Кнопка ON/OFF (Вкл/Выкл)

2. Кнопки выбора конфорки

3. Кнопка управления гибкими зонами

4. Кнопка блокировки панели управления

5. Режим повышенной мощности

6. Таймер

7. Сенсорный ползунок для установки мощности/таймера

Эксплуатация изделия

Пульт управления

• Кнопки управления реагируют на касание. Их не нужно нажимать.
  • Для управления используйте подушечку пальца, а не ноготь.
  • При каждом касании будет раздаваться сигнал.
• Поддерживайте органы управления сухими и чистыми. Не закрывайте их посторонними предметами. Даже тонкая пленка воды может нарушать работу сенсорных кнопок.

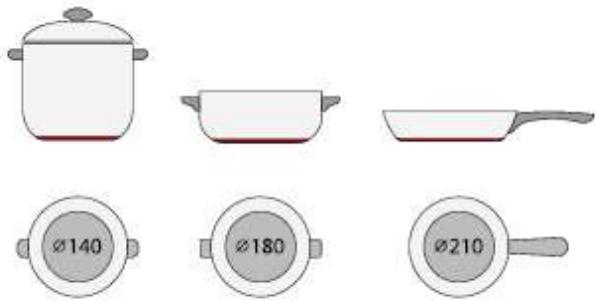

- Используйте только кухонную утварь с основанием, пригодным для готовки на индукционной варочной панели. На днище или упаковке такой утвари должен быть соответствующий знак.

• Можно проверить пригодность утвари простым методом с помощью магнита. Поднесите магнит к днищу утвари. Если магнит примагнитится, значит, утварь можно использовать для готовки.

• Если магнита нет:

• Налейте в утварь, которую нужно проверить, немного воды.

• Включите варочную панель. Если индикатор не замигает, а вода нагреется, значит, утварь можно использовать для готовки.

- Не допускается использование утвари из следующих материалов: чистая нержавеющая сталь, алюминий или медь без магнитного основания, стекло, дерево, фарфор, керамика.

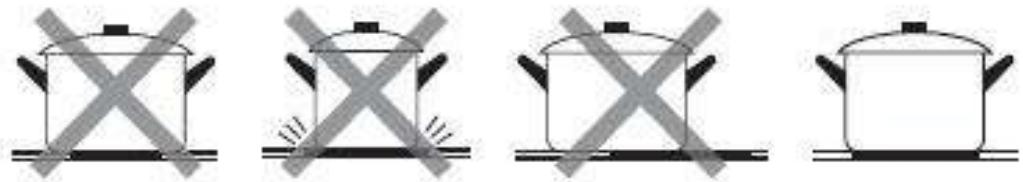

Не используйте посуду с острыми углами или изогнутым дном.

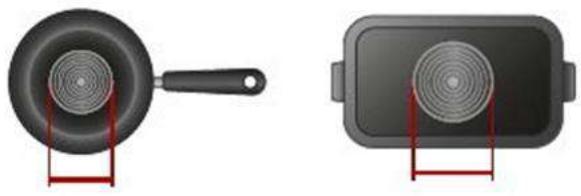

Убедитесь в том, что дно посуды ровное, плотно прилегает к стеклу и по размеру совпадает с конфоркой. Используйте посуду, диаметр дна которой соответствует диаметру окружности конфорки. Если диаметр дна утвари немного больше диаметра конфорки, энергия будет использоваться с максимальной эффективностью. Если диаметр дна утвари меньше диаметра конфорки, эффективность нагрева будет меньше указанной. Посуда, диаметр которой меньше 140 мм, может не определяться датчиком варочной поверхности. Всегда ставьте посуду строго по центру конфорки.

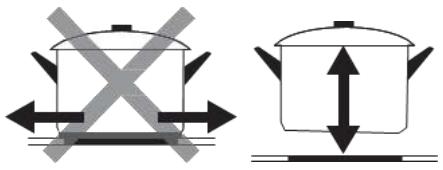

При съёме всегда поднимайте утварь вверх для предотвращения царапания поверхности.

Способ использования

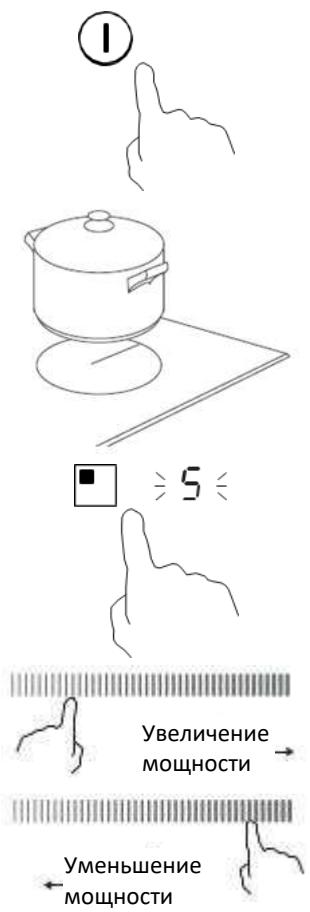

Начало приготовления пищи

Коснитесь кнопки ON/OFF (ВКЛ/ВЫКЛ). После включение питания звучит однократный звуковой сигнал, а все дисплеи отображают “—” или “——”, показывая, что индукционная конфорка перешла в режим ожидания.

Поставьте подходящую утварь на нужную конфорку.

- Убедитесь, что дно сковороды и поверхность зоны приготовления пищи чистые и сухие.

Нажмите кнопку выбора зоны нагрева. Замигает индикатор рядом с кнопкой.

Выберите настройки нагрева, нажав кнопку регулятора.

• Если не выбрать параметры нагрева в течение 1 минуты, индукционная конфорка автоматически отключится. Придется повторить все сначала, начиная с шага 1.
• В процессе приготовления пищи можно в любое время изменять параметры нагрева.

I ≥ 5 Увеличение мощности → Уменьшение мощности

Если на дисплее попеременно мигает индикатор ≧ ≧ ≧ и уровень нагрева

Это означает следующее:

• вы установили сковороду не на ту конфорку;
• сковорода, которую вы используете, не подходит для индукционного приготовления пищи, либо
• сковорода слишком мала или неправильно установлена на конфорке.

Нагрев не начнется, пока на конфорке не будет подходящей утвари.

Дисплей “U” автоматически исчезнет через 1 минуту, если не будет установлена подходящая посуда.

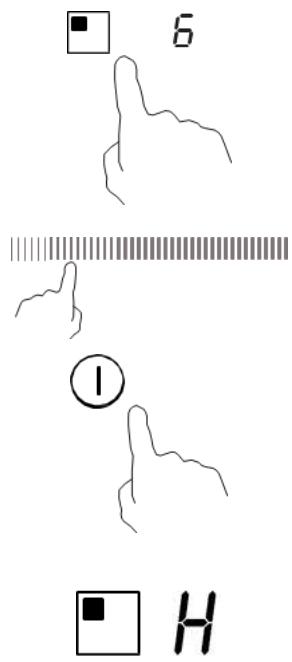

Завершение приготовления пищи

Коснитесь кнопки конфорки, которую необходимо выключить.

Отключите конфорку, нажав кнопку регулятора "|". Убедитесь, что на дисплее отображается "0".

Отключите всю конфорку, нажав кнопку ON/OFF (ВКЛ/ВЫКЛ).

Не прикасайтесь к горячей поверхности.

Буква «Н» показывает, какая конфорка слишком горячая, чтобы касаться ее. После охлаждения поверхности до безопасной температуры данный индикатор погаснет. Можно использовать это время для экономии энергии, подогревая пищу на остывающей панели.

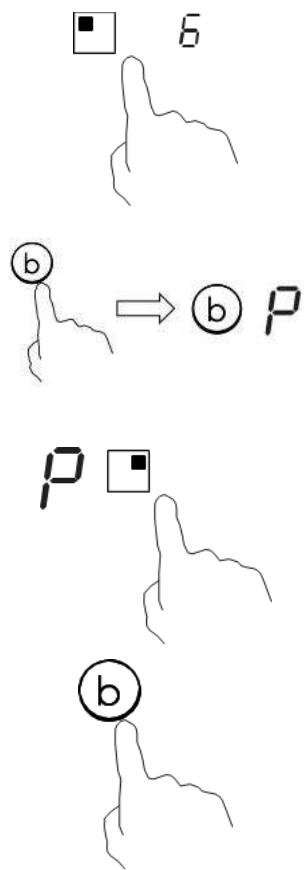

Использование функции быстрого нагрева

Активация функции быстрого нагрева

Нажмите кнопку выбора зоны нагрева.

При касании кнопки активации функции быстрого нагрева Ⓑ индикатор зоны покажет «Р» и мощность достигнет максимального предела.

Отмена функции быстрого нагрева

Для отмены режима быстрого нагрева нажмите соответствующую кнопку выбора зоны нагрева.

После касания кнопки Ⓑ для отмены функции быстрого нагрева, конфорка вернется к первоначальной настройке.

• Данная функция может работать на любой конфорке.
• Через 5 минут зона приготовления пищи вернется к изначальным настройкам.
• Если изначальные настройки нагрева равны 0, через 5 минут они вернутся к 9.

6 I H

ГИБКАЯ ЗОНА

• По необходимости эта область может использоваться как единая зона или как две зоны приготовления пищи.
• Свободная область состоит из двух независимых индукторных элементов, каждый из которых имеет свою систему управления.

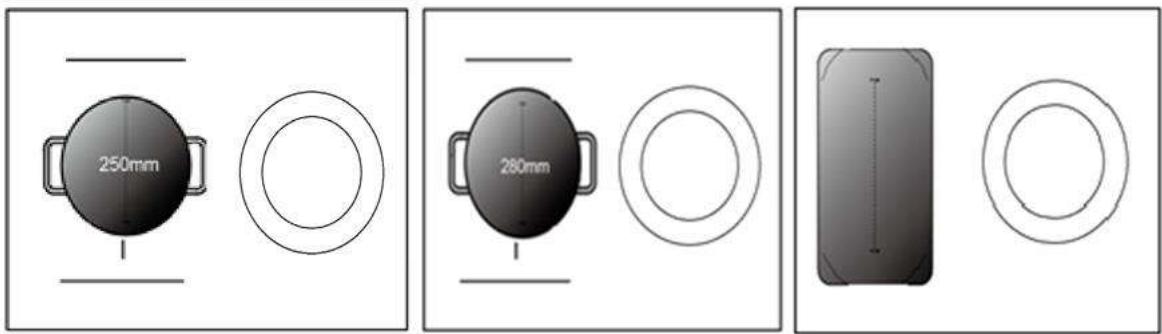

Использование единой большой зоны

1. Для включения свободной области в режиме единой большой зоны необходимо нажать на кнопку «Гибкая зона».

1. При использовании большой зоны изготовитель рекомендует:

Посуда: Диаметр посуды 250 мм или 280 мм (допустима квадратная или овальная)

Изготовитель рекомендует использовать только указанные три варианта размещения; иные варианты могут изменить нагревательную способность прибора.

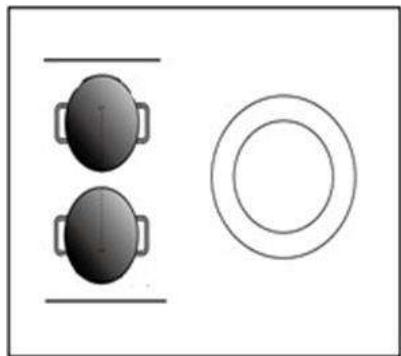

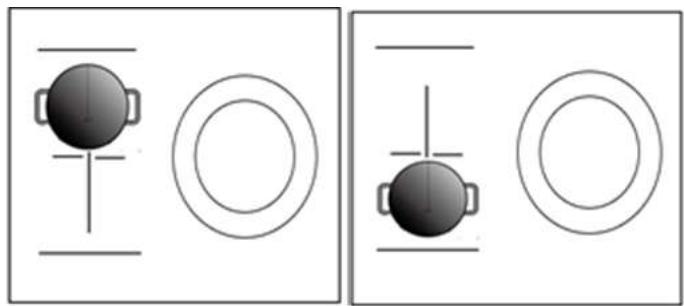

Использование двух зон

Для использования гибкой области в режиме двух зон возможны два варианта нагрева.

(a) Поставьте кастрюлю на правую верхнюю или правую нижнюю часть гибкой зоны.

(b) Поставьте две кастрюли на обеих частях гибкой зоны.

Примечание: Посуда не должна быть менее 12 см.

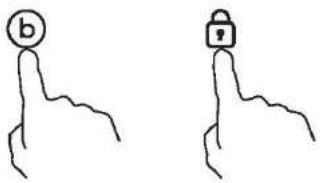

Блокировка панели управления

• Кнопки можно заблокировать во избежание непреднамеренного использования (например, дети могут нечаянно включить зоны приготовления пищи).
• При блокировке кнопок работает только кнопка ON/OFF (ВКЛ/ВЫКЛ), остальные – нет.

Блокировка кнопок

Коснитесь кнопки блокировки

Индикатор таймера отобразит «Lo»

Разблокировка кнопок

Нажмите и удерживайте кнопку блокировки некоторое время.

При нахождении конфорки в режиме блокировки работает только кнопка ON/OFF (ВКЛ/ВЫКЛ) Ⓐ, остальные не работают; вы можете в любой момент выключить индукционную конфорку кнопкой ON/OFF (ВКЛ/ВЫКЛ) Ⓐ, однако при следующем использовании сначала необходимо разблокировать конфорку.

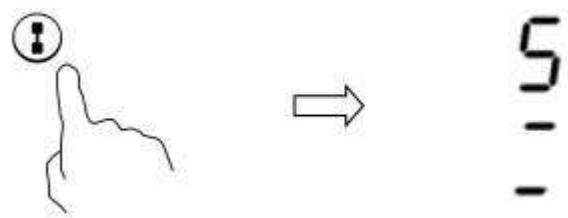

Таймер

Таймер можно использовать двумя различными способами:

a) Можно использовать таймер для обратного отсчета. В этом случае таймер не будет отключать конфорки по истечении заданного времени.
b) Можно настроить его на отключение одной или нескольких зон приготовления пищи по достижении заданного времени. Максимальное время таймера составляет 99 минут.

а) Использование таймера для обратного отсчета

Если ни одна конфорка не выбрана

Убедитесь в том, что варочная панель включена.

Примечание. Вы можете использовать таймер обратного отсчета, при этом по крайней мере одна зона должна быть активна.

10 ✓

Коснитесь кнопки таймера. На дисплее таймера отобразится «10» и замигает «0».

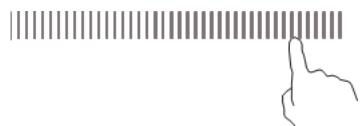

Задайте время, коснувшись ползунка (например, 5).

Снова коснитесь кнопки таймера. Замигает «1».

15 √: ↑

Задайте время, коснувшись ползунка (например, 9). Для таймера задано время 95 минут.

После ввода времени сразу же начнется обратный отсчет. Дисплей будет показывать оставшееся время.

После истечения заданного времени таймер будет в течение 30 секунд издавать звуковые сигналы, а на индикаторе таймера будет отображаться «- -».

b) Настройка таймера для отключения конфорок

Настройка для одной зоны

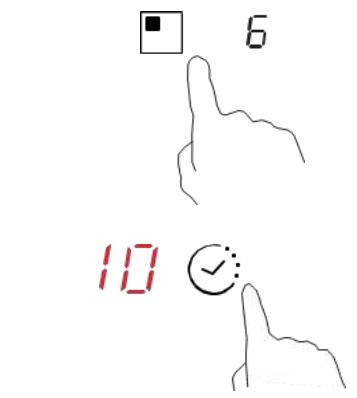

Нажмите кнопку выбора конфорки нагрева, для которой нужно настроить таймер.

Через короткий промежуток времени, коснитесь кнопки таймера, на дисплее таймера отобразится «10» и замигает «0».

Задайте время, коснувшись ползунка (например, 5).

Снова нажмите кнопку таймера. Замигает «1».

Задайте время, коснувшись ползунка (например, 9). Для таймера задано время 95 минут.

6 10

После ввода времени сразу же начнется обратный отсчет.

Дисплей будет показывать оставшееся время.

ПРИМЕЧАНИЕ. Красная точка возле индикатора уровня мощности загорится, указывая на выбор конфорки.

По истечении времени таймера соответствующая зона приготовления пищи автоматически отключится.

Другие работающие конфорки продолжат работу.

Изображения, показанные выше, приведены только для справки, и конечный продукт имеет преимущественную силу.

Настройка для нескольких зон

Действия по настройки таймера для нескольких зон аналогичны действиям по его настройке для одной зоны. При одновременной установке времени для нескольких зон приготовления пищи горят десятичные точки соответствующих зон. Минутный дисплей отображает время в минутах. Точка соответствующей зоны мигает. См. рисунок ниже:

(установлено на 15 минут)

(установлено на 45 минут)

По истечении времени обратного отсчета соответствующая зона отключится. После этого отобразится новый минутный таймер, и замигает точка соответствующей зоны.

См. рисунок справа:

(установлено на 30 минут)

После нажатия кнопки выбора зоны нагрева в индикаторе таймера отобразится соответствующий таймер.

С) Отмена установки таймера

Для отмены установки таймера нажмите соответствующую кнопку выбора зоны нагрева.

После нажатия кнопки таймера замигает индикатор.

6 30 √:

Коснитесь ползунка для установки таймера на «00». Установка таймера отменена.

Функция управления мощностью

• можно задать максимальный уровень потребления мощности для индукционной варочной панели, выбирая различные диапазоны мощности.
• индукционные варочные панели могут автоматически ограничивать свои параметры, чтобы работать с более низкой мощностью во избежание риска перегрузки.
• Не нужно ставить посуду на зоны нагрева. Мы рекомендуем начать настройку в течение 5 секунд после подключения электропитания. Чтобы перейти в режим управления мощностью, необходимо в течение 60 секунд войти в режим настройки питания.

Открытие функции управления мощностью
1. Обратите внимание на то, что не следует включать варочную панель. На этом этапе одновременно нажмите кнопки «Boost» (Усиленный нагрев) и «Lock» (Блокировка).	В зоне No 1 будет отображаться символ «S».
2. Нажмите кнопку «Lock» (Блокировка).	В зоне No 1 будет отображаться символ «S»,а в зоне No 2 будет отображаться символ «E».
3. Одновременно нажмите кнопки «Boost» (Усиленный нагрев) и «Lock» (Блокировка).	В зоне No 1 будет отображаться символ «S»,в зоне No 2 будет отображаться символ «E»,а в зоне No 3 будет отображаться символ «t».При этом на индикаторе таймера будетотображаться текущий режим максимальной мощности (7.2).
Для перехода на другой уровень
кратко нажмите кнопку «Boost» (Усиленный нагрев)	Есть 6 уровней мощности – от «7.2» до «2.5».Индикатор таймера будет отображать одну из них.«7.2»: максимальная мощность 7,2 кВт.«6.5»: максимальная мощность 6,5 кВт.«5.5»: максимальная мощность 5,5 кВт.«4.5»: максимальная мощность 4,5 кВт.«3.5»: максимальная мощность 3,5 кВт.«2.5»: максимальная мощность 2,5 кВт.
Подтверждение функции управления питанием
После выбора нужного режима настройки мощности нажмите клавишу «Lock» (Блокировка).[Н73С]	Когда индикатор таймера перестанет мигать, режим мощности будет установлен.
Выход из функции управления мощностью
После настройки обязательно отключите электропитание и подключите его снова.	После этого варочная панель выключится.

Время до отключения по умолчанию

Автоматическое отключение предотвращает повреждения индукционной варочной панели. Панель отключится автоматически даже если забыть отключить ее. Стандартное время автоматического отключения в зависимости от мощности указано в таблице ниже:

Мощность нагрева	1	2	3	4	5	6	7	8	9
Стандартное время до отключения (часы)	8	8	8	4	4	4	2	2	2

При снятии утвари индукционная варочная панель автоматически прекращает нагрев, после чего автоматически отключается через 2 минуты.

Стальная сковорода для обжаривания на масле

Нержавеющая сталь

Стальная сковорода

Стальной чайник

Эмалированный чайник из нержавеющей стали

Эмалированная кухонная посуда

Стальное блюдо

Вы можете использовать для нагрева различную кухонную посуду.

1. Данная индукционная варочная поверхность может определять, подходит ли посуда для использования. Проверить пригодность посуды можно одним из описанных ниже способов.
   Установите посуду в зону нагрева. Если на индикаторе соответствующей зоны нагрева появляется уровень мощности, это указывает на то, что данная посуда подходит для варочной поверхности. Если на индикаторе мигает символ «U», это указывает на то, что данная посуда не подходит для варочной поверхности.
2. Поднесите к посуде магнит. Если магнит притягивается к посуде, это указывает на то, что данная посуда подходит для варочной поверхности.
   Примечание. Дно посуды должно содержать ферромагнитные материалы. Оно должно быть плоским и иметь диаметр согласно таблице 1 ниже.
3. Пользуйтесь только ферромагнитной посудой из эмалированной стали, чугуна или нержавеющей стали, совместимой с индукционной технологией.
4. Пользуйтесь посудой, диаметр ферромагнитной зоны (в основании) которой соответствует данным, приведенным в таблице ниже (Таблица 1).
5. Если вы используете утварь меньшего размера, это может повлиять на производительность.
6. Если вы используете утварь диаметром меньше указанного в таблице 1, она может не обнаруживаться.

В зависимости от размера зоны, можно пользоваться посудой разного диаметра, как указано на рисунке ниже.

Ø140 Ø180 Ø210

1. Если ферромагнитная зона не полностью охватывает основание кастрюли, то будет нагреваться только эта зона, а остальная часть основания может не нагреться до нужной для приготовления блюда температуры.
2. Если ферромагнитная зона является неоднородной и содержит другие материалы, например алюминий, это может негативно отражаться на эффективности нагрева и распознавании посуды.

Если основание посуды аналогично изображению на рисунке ниже, поверхность может не распознать ее.

	Диаметры дна посуды для индукционных конфорок
Конфорка	Минимальный (mm)	Максимальный (mm)
1、2	140	180
3	180	290
Гибкая область	250	386*180

Вышеуказанные значения могут меняться в зависимости от размеров посуды и материалов, из которых она изготовлена.

Чистка и обслуживание

Поверхность индукционной варочной панели может быть легко очищена следующим образом

Тип загрязнения	Метод чистки	Средства для чистки
Незначительное	Погрузите в горячую воду и протрите насухо	Губка для мытья посуды
Кольца и накипь	Нанесите на загрязненное место белый уксус, а затем протрите насухо мягкой тканью или воспользуйтесь имеющимся в продаже специальным средством	Специальное средство для керамического стекла
Кондитерские изделия,расплавленный алюминий или пластмассы	Используйте специальный скребок для удаления грязи со стеклокерамической поверхности (желательно использовать скребок из силикона)	Специальное средство для керамического стекла

Примечание. Перед выполнением чистки индукционной варочной поверхности отсоедините ее от электросети.

Определение причин неполадок в работе по кодам неисправностей

Индукционная варочная панель оснащена функцией самодиагностики. С помощью этого теста специалист может проверить работу нескольких компонентов без разборки или демонтажа панели с рабочей поверхности.

Поиск и устранение неисправностей

1) Код неисправности, возникшей во время использования, и способ ее устранения

Код неисправности	Проблема	Решение
Не работает автоматическое восстановление
E1	Отказ датчика температуры керамической панели – разомкнутая цепь.	Проверьте соединение или замените датчик температуры керамической панели.
E2	Отказ датчика температуры керамической панели – короткое замыкание.
Eb	Отказ датчика температуры керамической панели.
E3	Высокая температура датчика керамической панели.	Подождите, пока температура керамической панели не вернется к нормальной.Нажмите кнопку «ON/OFF» (ВКЛ/ВЫКЛ), чтобы перезапустить устройство.
E4	Датчик температуры неисправности IGBT – разомкнутая цепь.	Замените плату питания.
E5	Датчик температуры отказа IGBT – короткое замыкание.
E6	Высокая температура IGBT.	Дождитесь возвращения температуры IGBT в нормальное состояние.Нажмите кнопку «ON/OFF» (ВКЛ/ВЫКЛ), чтобы перезапустить устройство.Проверьте, работает ли вентилятор; если имеются сбои в работе, замените вентилятор.
E7	Напряжение питания ниже номинального.	Проверьте напряжение питания.Включите панель после восстановления электроснабжения.
E8	Напряжение питания выше номинального.
U1	Ошибка связи.	Снова установите соединение между платой дисплея и платой питания.Замените плату питания или плату дисплея.

2) Неисправности и способы их устранения

Неисправность	Проблема	Решение А	Решение В
СВЕТОДИОД не загорается, когда устройство подключено к сети.	Электропитание отсутствует.	Проверьте, плотно ли закреплена вилка в розетке и исправна ли эта розетка.
	Неисправность подключения вспомогательной платы питания и платы дисплея.	Проверьте соединение.
	Повреждена вспомогательная плата питания.	Замените дополнительную плату питания.
	Повреждена плата дисплея.	Замените плату дисплея.
Некоторые кнопки не работают, или светодиодный дисплей не работает должным образом.	Повреждена плата дисплея.	Замените плату дисплея.
Загорается индикатор режима приготовления, но нагрев не запускается.	Высокая температура варочной панели.	Окружающая температура может быть слишком высокой. Воздухозаборник или вентиляционное отверстие могут быть заблокированы.
	В вентиляторе имеется неисправность.	Проверьте исправность работы вентилятора, если он неисправен, замените вентилятор.
	Плата питания повреждена.	Замените плату питания.
Нагрев внезапно прекращается во время работы, и на дисплее мигает « ».	Неподходящий тип посуды.	Используйте соответствующую посуду (см. руководство по эксплуатации).	Цепь обнаружения посуды повреждена, замените плату питания.
	Диаметр посуды слишком мал.
	Перегрев плиты.	Устройство перегрелось. Дождитесь восстановления нормальной температуры.
		Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ), чтобы перезапустить прибор.
Для зон нагрева одной и той же стороны (например, первой и второй зоны) будет отображаться «и».	Неисправность подключения платы питания и платы дисплея.	Проверьте соединение.
	Повреждена плата дисплея коммуникационной части.	Замените плату дисплея.
	Основная плата повреждена.	Замените плату питания.
Двигатель вентилятора издает необычный звук.	Двигатель вентилятора поврежден.	Замените вентилятор.

Выше приведены наиболее распространенные неисправности и их причины.

Во избежание повреждения варочной панели пользователю запрещается осуществлять ее ремонт самостоятельно.

Служба послепродажного обслуживания покупателей

В случае обнаружения нарушения нормальной работы электроприбора выполните следующие действия, перед тем как позвонить в службу послепродажного обслуживания покупателей:

• убедитесь, что вилка шнура питания правильно подсоединена к электрической розетке;
• просмотрите таблицу, содержащую информацию об определении нарушения нормальной работы с помощью кодов неисправности.

Если вы не можете самостоятельно определить причину нарушения нормальной работы электроприбора, выключите электроприбор и обратитесь за помощью в службу послепродажного обслуживания покупателей.

Специальное заявление

Вся информация, содержащаяся в данном документе, была тщательно проверена. Тем не менее, компания не может нести ответственность за любые опечатки или ошибки. В текст данного документа без предварительного уведомления могут вноситься изменения технического характера. Внешний вид и цвета приборов в данном руководстве по эксплуатации и в реальности могут отличаться.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ: не выбрасывайте отработавшее свой срок изделие, как несортированный бытовой мусор. Отработавшее свой срок изделие должно быть разобрано, и его детали должны пройти специальную обработку.

Данный электроприбор имеет маркировку соответствия Европейской директиве 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).

Правильная утилизация электроприбора поможет предотвратить негативное воздействие на окружающую среду и здоровье людей. Маркировка на изделии указывает на то, что данное изделие нельзя выбрасывать, как обычные бытовые отходы. Электроприбор должен быть доставлен на место сбора отработавшего свой срок электрического и электронного оборудования для утилизации и повторного использования.

Для утилизации данного прибора требуется специализированное учреждение. За более подробной информацией относительно утилизации и повторного использования электроприбора следует обращаться в органы местного управления, в местную службу утилизации бытовых отходов, или в магазин, где вы приобрели данное изделие.

За более подробной информацией относительно утилизации и повторного использования электроприбора следует обращаться в органы местного управления, в местную службу утилизации бытовых отходов, или в магазин, где вы приобрели данное изделие.
