РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFT610/3W CANDY

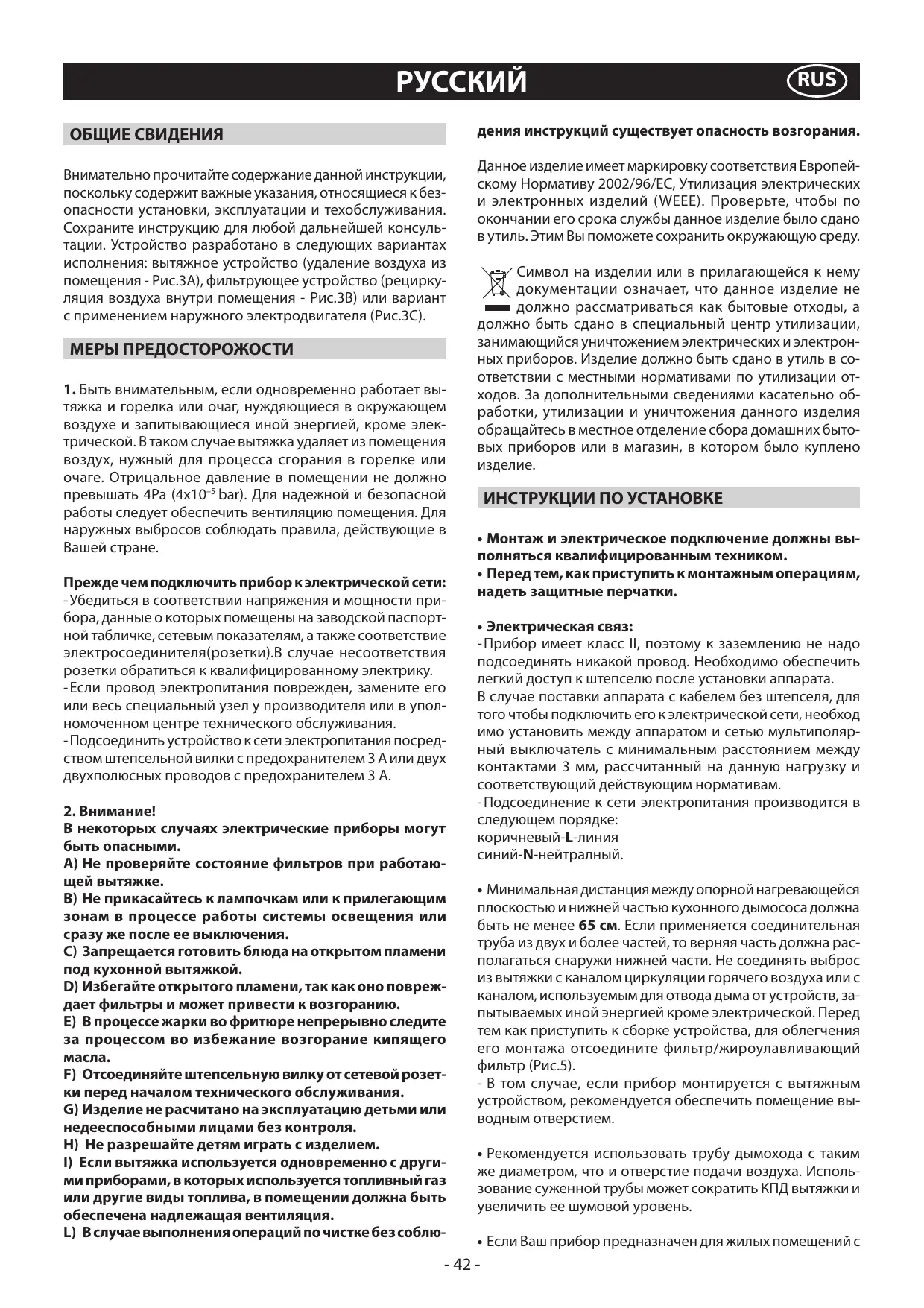

RUS дения инструкций существует опасность возгорания. ОБЩИЕ СВИДЕНИЯ Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - Рис.3A), фильтрующее устройство (рециркуляция воздуха внутри помещения - Рис.3B) или вариант с применением наружного электродвигателя (Рис.3C). МЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем

воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10–5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране. Прежде чем подключить прибор к электрической сети: - Убедиться в соответствии напряжения и мощности прибора, данные о которых помещены на заводской паспортной табличке, сетевым показателям, а также соответствие электросоединителя(розетки).В случае несоответствия розетки обратиться к квалифицированному электрику. - Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания. - Подсоединить устройство к сети электропитания посредством штепсельной вилки с предохранителем 3 А или двух двухполюсных проводов с предохранителем 3 А.

В некоторых случаях электрические приборы могут быть опасными. А) Не проверяйте состояние фильтров при работающей вытяжке. В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения. С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой. D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию. Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания. G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием.

I) Если вытяжка используется одновременно с другими приборами, в которых используется топливный газ

или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция. L) В случае выполнения операций по чистке без соблю- Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду. Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено

ИНСТРУКЦИИ ПО УСТАНОВКЕ tʂʤʣʨʖʜʞʳʡʛʠʨʦʞʭʛʧʠʤʛʥʤʚʠʡʴʭʛʣʞʛʚʤʡʜʣʱʘʱполняться квалифицированным техником. tʅʛʦʛʚʨʛʢ ʠʖʠʥʦʞʧʨʩʥʞʨʲʠʢʤʣʨʖʜʣʱʢʤʥʛʦʖʬʞʵʢ надеть защитные перчатки. tʓʡʛʠʨʦʞʭʛʧʠʖʵʧʘʵʝ - Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод. Необходимо обеспечить легкий доступ к штепселю после установки аппарата. В случае поставки аппарата с кабелем без штепселя, для того чтобы подключить его к электрической сети, необход имо установить между аппаратом и сетью мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам. - Подсоединение к сети электропитания производится в следующем порядке: коричневый-L-линия синий-N-нейтралный. t Минимальная дистанция между опорной нагревающейся плоскостью и нижней частью кухонного дымососа должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (Рис.5). - В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием. tРекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень. tЕсли Ваш прибор предназначен для жилых помещений с

централизованной вытяжной трубой, то Вам необходимо выполнить следующие операции: - Выключатель через термоэлектрическое устройство производит «открытие-закрытие» клапана. Выключатель в положение ON - через минуту клапан вытяжного устройства загрязненного воздуха откроется, повернувшись на 90°. Выключатель в положение OFF - через 100 секунд клапан tʉʧʨʖʣʤʘʠʖ Для правильной установки вытяжки должны быть выполнены следующие пункты: - Закрепите вытяжку к нижней части навесной детали. - Выбирайте вытяжной либо фильтрующий вариант. tʊʖʠʩʡʲʨʖʨʞʘʣʤ Можно запросить у вашего дилера крепёжный комплект для крепления сбоку от подвесного шкафчика, как альтернативная установка (Pис.2A). t.ʤʣʨʖʜʠʤʡʥʖʠʖʘʣʞʜʣʛʟʭʖʧʨʞʣʖʘʛʧʣʤʙʤʮʠʖʪʖ Данный тип колпака должно быть встроено в кухонный навесной шкаф или другой суппорт. Для закрепления необходимо использовать 4 болта, соответствующих типу мебели, делая подходящие отверстия, как показано на (Pис.1). Для правильного монтажа проследите, чтобы аппарат и навесной шкаф совпали с задней стороны, выравняйте лобовую часть колпака с дверцой навесного шкафа, регулируя дистанционную деталь L справа и слева с помощью болтов P (Pис.2). tɸʱʨʵʜʠʖʧʤʨʘʤʚʤʢ При таком способе монтажа вытяжка осуществляет отвод дыма в атмосферу через наружную стену здания или через существующую вентиляционную шахту. С этой целью необходимо приобрести раздвижную невозгораемую дымоходную трубу, соответствующую действующим нормативам, и соединить ее с прилагающимся фланцем H (схема 3A). tРежим рециркуляции: Для того, чтобы отводная вытяжка работала в режиме рециркуляции, приобретите в магазине фильтры с активированным углем. Установите угольные фильтры в центр узла вытяжки и поверните их на 90° вплоть до щелчка (схема 6). С этой целью снимите панели-жироуловители G (схема 5). Воздух возвращается в помещение по соединительному воздуховоду, проходящему через кухонный элемент, и соединенному с кольцом H (схема 3B). ʓʀʇʅʁʉɶʈɶʌɾʕɾʈɻʋʋʄɺ tРекомендуем ввести аппарат в эксплуатацию, прежде чем приступать к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного угля. tɼʞʦʤʩʚʖʡʵʴʯʞʟʪʞʡʲʨʦ должен удерживать жирные взвешенные частицы в воздухе, следовательно, его загрязнение зависит от времени работы прибора. - Во избежание риска пожара, не реже двух раз в месяц необходимо промывать жироудаляющие фильтры вручную с использованием жидких нейтральных моющих средств без абразивных добавок, или мыть в посудомоечной машинке при низкой температуре и в короткие циклы. - Цвет может измениться, после нескольких промывок. Этот факт не даёт права на жалобу и замену детали. tʊʞʡʲʨʦʱ ʧ ʖʠʨʞʘʞʦʤʘʖʣʣʱʢ ʩʙʡʶʢ необходимы для очистки воздуха в помещении и удаляют неприятные запахи при приготовлении пищи. - Не регенерируемые фильтры с активированным углём необходимо заменять не реже 1 раза в 4 месяца. Насыщение активированного угля зависит от того, часто использовался прибор, от вида кухни и от регулярности очистки жироудаляющего фильтра. - Регенерируемые фильтры с активированным углём необходимо мыть вручную, с использованием нейтральных моющих средств без абразивных добавок, или в посудомоечной машине при температуре не выше 65°C (при этом в машине не должно находиться посуды). Удалить лишнюю воду, не повреждая фильтр, снять пластмассовые детали и высушить коврик в печи, не менее чем 15 минут при температуре не выше 100°C. Чтобы поддерживать фильтр с активированным углём в эффективном состоянии, это операцию необходимо проводить каждые 2 месяца. Не менее чем раз в 3 года фильтр необходимо заменять, или когда на коврике обнаружены повреждения. tʅʛʦʛʚʨʛʢ ʠʖʠʩʧʨʖʣʤʘʞʨʲʜʞʦʤʩʚʖʡʵʴʯʞʛʪʞʡʲʨʦʱ ʞʪʞʡʲʨʦʱʧʖʠʨʞʘʞʦʤʘʖʣʣʱʢʩʙʡʶʢ ʣʛʤʗʫʤʚʞʢʤʞʫ тщательно высушить. tНеобходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства. t Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы. t Если прибор оснащён освещением помещения, оно может быть использовано для длительного применения всего освещения помещения. tɸʣʞʢʖʣʞʛ несоблюдение рекомендаций по очистке вытяжке и замене и очистки фильтров, приводит к опасности пожара. Рекомендуется следовать приведённым инструкциям. tɽʖʢʛʣʖʙʖʡʤʙʛʣʣʱʫʡʖʢʥ 1ʞʧ Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми руками. tʇʞʙʣʖʡʱʩʥʦʖʘʡʛʣʞʵ ʆʞʧ slider- символика указана A = переключатель света A1 = клавиша Off A2 = клавиша On BC = регулятор скорости B1 = клавиша Off B2 = клавиша ПЕРВАЯ СКОРОСТЬ B3 = клавиша ВТОРОАЯ СКОРОСТЬ B4 = клавиша ТРЕТЬЯ СКОРОСТЬ C = клавиша сигнальной лампочки. tɽʖʢʛʣʖʡʖʢʥʤʭʠʞʣʖʠʖʡʞʘʖʣʞʵʙʖʡʤʙʛʣʣʤʟ ʆʞʧ Использовать только лампочки такого же типа и вольтажа, что и установленные в приборе. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ Перед тем как обратиться в Центр Сервисного Обслуживания.

В случае неисправности Вашего изделия рекомендуем: - Проверить, прочно ли воткнута штепсельная вилка изделия в сетевую розетку. Если Вы не можете обнаружить причину неисправности: выключите изделие, не пытайтесь раскрыть его и обратитесь в Центр Сервисного Обслуживания. ПАСПОРТНАЯ ТАБЛИЧКА Где она находится? При обращении в Центр Сервисного Обслуживания важно сообщить артикул и номер его тех. Паспорта (16-значный код, начинающийся с цифры 3), которые Вы найдете в гарантийном таллоне или на паспортной табличке, расположенной внутри изделия. Таким образом можно избежать напрасного вызова техника, сэкономив на стоимости обслуживания. ʊɾʆʂɶ ʃɻ ʃɻʇɻʈ ʃɾʀɶʀʄɿ ʄʈɸɻʈʇʈɸɻʃʃʄʇʈɾ ɽɶ УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИɸɻɺɻʃʃʑʋʅʆɻɺʉʅʆɻɼɺɻʃɾɿ
