Тип продукта	Активный сабвуфер
Бренд	Yamaha
Модель	NS-SW210
Динамик	20 см (8 дюймов) конический
Выходная мощность	100 Вт (RMS)
Частотный диапазон	30 Гц – 200 Гц
Импеданс	6 Ом
Размеры (Ш x В x Г)	350 x 430 x 380 мм
Вес	11 кг
Питание	220-240 В ~ 50/60 Гц
Потребляемая мощность	60 Вт (работа), < 0,5 Вт (ожидание)
Основные функции	Регулировка громкости, фильтр нижних частот, регулируемая фаза, линейный вход, автоматический переход в режим ожидания
Входы	1 x RCA (L/R), 1 x высокого уровня (клеммник)
Материал корпуса	МДФ с черной отделкой
Уход	Мягкая сухая ткань, не используйте химические средства
Безопасность	Не перекрывайте вентиляционные отверстия, не подвергайте воздействию влаги
Запчасти и ремонт	Усилитель и динамик заменяются профессионалом
Комплектация	Кабель питания, руководство пользователя

Часто задаваемые вопросы - NS-SW210 YAMAHA

Куда установить сабвуфер NS-SW210?

Установите сабвуфер в углу комнаты для усиления низких частот или вдоль стены. Избегайте установки слишком близко к мебели, которая может вибрировать. Убедитесь, что заднее вентиляционное отверстие не заблокировано.

Как подключить NS-SW210 к усилителю?

Используйте выход сабвуфера усилителя (RCA) с коаксиальным кабелем. Если у вашего усилителя нет выделенного выхода, подключите клеммы динамиков усилителя к клеммам высокого уровня сабвуфера.

Какой параметр фазы использовать?

Начните с фазы 0°. Если бас кажется слабым или несинхронизированным, переключитесь на 180° и слушайте, какая настройка дает более естественное звучание. Настройка зависит от положения сабвуфера относительно основных колонок.

Как настроить частоту среза (кроссовер)?

Установите фильтр нижних частот (LOW CUT) примерно на 80 Гц, если ваши основные колонки имеют хороший размер. Для колонок меньшего размера увеличьте до 100-120 Гц. Регулируйте по своему вкусу для плавного перехода.

Сабвуфер не включается, что делать?

Проверьте, что кабель питания подключен и розетка работает. Убедитесь, что переключатель POWER находится в положении ON. Если индикатор не горит, обратитесь в сервисный центр.

Как чистить NS-SW210?

Используйте мягкую сухую ткань для удаления пыли с корпуса. Никогда не используйте растворители, спирт или абразивные средства. Избегайте попадания влаги на решетку динамика.

Сабвуфер издает гул, что делать?

Гул может быть вызван петлей земли. Попробуйте подключить сабвуфер к другой розетке, отличной от усилителя. Также проверьте, что сигнальные кабели хорошо экранированы и находятся на расстоянии от силовых кабелей.

Можно ли использовать NS-SW210 с системой домашнего кинотеатра?

Да, он отлично подходит. Подключите его к выходу сабвуфера вашего AV-усилителя или используйте подключение высокого уровня при необходимости. Настройте кроссовер в соответствии с рекомендациями вашей системы.

Как активировать режим автоматического ожидания?

Режим автоматического ожидания включен по умолчанию. Когда аудиосигнал не обнаруживается в течение примерно 15 минут, сабвуфер переходит в режим ожидания. Он автоматически выходит из него при получении сигнала.

Какова гарантия на NS-SW210?

Yamaha предоставляет 2-летнюю гарантию на производственные дефекты. Сохраняйте товарный чек. Для ремонта обращайтесь в авторизованный сервисный центр Yamaha.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS-SW210 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ: Внимательно прочитайте этот документ перед использованием аппарата

Перед использованием ознакомьтесь со следующими мерами предосторожности. УАМАНА не будет нести ответственность за какие бы то ни было повреждения и/или травмы, вызванные несоблюдением следующих предупреждений.

• Для обеспечения наилучшего результата внимательно изучите данную инструкцию. Храните ее в безопасном месте для дальнейшего использования.
• Устанавливайте этот аппарат в прохладном, сухом, чистом месте, вдали от окон источников тепла, вибрации, пыли, влаги и холода. Избегайте установки рядом с источниками гудящего звука (трансформаторами, двигателями). Не подвергайте аппарат воздействию дождя или воды для предотвращения возникновения пожара или поражения электрическим током.
• Никогда не отрывайте корпус. Если внутрь устройства попал посторонний предмет, обратитесь к дилеру.
• Устройство необходимо подключать к источнику с напряжением, указанным на задней панели. Использование данного аппарата при напряжении, превышающим указанное, представляет опасность и может привести к пожару и/или поражению электрическим током.
• Во избежание пожара или поражения электрическим током не подвергайте этот аппарат воздействию дождя или влаги.
• Не прилагайте излишних усилий при использовании выключателей, органов управления или соединительных кабелей. При перемещении устройства сначала отключите от розетки штекер кабеля питания, а также кабели кабели, подключенные к другому оборудованию. Никогда не тяните за сами кабели.
• Если вы не собираетесь использовать данный аппарат в течение длительного времени (например, во время отпуска), отключите штекер кабеля питания переменного тока от розетки.
• Чтобы предотвратить повреждение аппарата отключайте штекер кабеля питания переменного тока от розетки во время грозы.
• Так как этот аппарат имеет встроенный усилитель мощности, его задняя панель нагревается. Размещайте аппарат на расстояние от стен, обеспечив по крайней мере 20 см пространства над аппаратом, позади него и по обеим сторонам, для предотвращения пожара или повреждения. Более того, не кладите ашарат задней панелью вниз на пол и другие поверхности.
• Чтобы не препятствовать охлаждению аппарата, не следует накрывать заднюю панель газетой, скатертью, занавеской и т.д. Повышение температуры внутри ащарата может привести к пожару, поломке аппарата и/или травме.
• Не устанавливайте следующие предметы на аппарат: стеклянные, фарфоровые изделия, небольшие металлические предметы и т.д.
  Если стеклянный предмет упадет из-за вибрации и разобьется, осколки могут нанести травму. горящие свечи и т.д. Падение свечи из-за вибрации может привести к возникновению пожара и нанесению травм. емкости с водой Падение емкости с водой из-за вибрации и вытекание воды может повредить колонку или привести к поражению электрическим током.

ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

• Не размещайте аппарат в местах, в которых внутрь его могут попасть инородные тела, например капающая вода. Это может привести к возникновению пожара, повреждению акустической системы и получению травм.
• Никогда не просовывайте руки и не вставляйте инородные предметы в порт YST, расположенный на правой панели этого аппарата. При перемещении этого аппарата не переносите его за этот порт, так как это может привести к получению травм и/или повреждению аппарата.
• Никогда не ставьте хрупкие предметы рядом с портом YST этого аппарата. Падение таких предметов в результате воздушного давления может привести к повреждению аппарата и/или травме.
• Никогда не отрывайте корпус. Это может привести к поражению электрическим током, так как внутри аппарата используется высокое напряжение. Это может также привести к травме и/или повреждению аппарата.
• При использовании увлажнителя предотвращайте образование конденсата внутри этого аппарата, обеспечив достаточно места вокруг него или снизив мощность увлажнителя. Конденсация может привести к пожару, повреждению этого аппарата и /или поражению электрическим током.
• Сверхнизкие частоты, воспроизводимые этим аппаратом, могут привести к генерации проигрывателем воющего звука. В этом случае отодвиньте аппарат от проигрывателя.
• Продолжительное воспроизведение звука с высоким уровнем громкости может привести к повреждению этого аппарата. Например, при продолжительном воспроизведении гармонических волн с частотой 20 Гц - 50 Гц с тестового диска, басов электронных инструментов и т.д. или при прикосновении иглы проигрывателя к поверхности диска снизьте уровень громкости этого аппарата, чтобы не повредить его.
• Если этот аппарат издает странные звуки (то есть неестественные, прерывающиеся “постукивающие” или “стучащие” звуки), снизьте уровень громкости. Очень громкое воспроизведение низкочастотных звуковых дорожек фильмов, басовых звуков или очень мощных фрагментов популярной музыки может привести к повреждению этой колонки.
• Вибрация, возникающая в результате генерации сверхнизких частот, может привести к помехам изображения на экране телевизора. В этом случае отодвиньте аппарат от телевизора.
• Не применяйте различные химические составы для очистки аппарата; так как это может привести к разрушению отделочного покрытия. Используйте чистую сухую ткань.
• Перед тем как сделать выводы о поломке данного аппарата, обязательно прочитайте раздел "ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ".
• Устанавливайте этот аппарат в непосредственной близости от настенной розетки для кабеля питания переменного тока.
• Владелец несет ответственность за размещение и надежную установку аппарата. УАМАНА не несет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой колонок.

Обязательно обеспечьте по крайней мере 20 см пространства над аппаратом, позади него и по обеим сторонам.

- Переключатель VOLTAGE SELECTOR (Только для общих и азиатских моделей) ПЕРЕД подключением этого аппарата к розетке переменного тока переключатель напряжения на задней панели этого аппарата необходимо переключить в положение, соответствующее местному напряжению. Значения напряжения: 110-120/220-240 В перем. тока, 50/60 Гц.

Этот аппарат не отключается от источника переменного тока, пока он подключен к розетке, даже если он выключен. В этом режиме этот аппарат потребляет минимальное количество электроэнергии.

Этот аппарат имеет магнитно-экранированную конструкцию, однако существует возможность ухудшения цвета изображения, если аппарат слишком близко размещен от телевизора. В этом случая отодвиньте аппарат от телевизора.

Информация для пользователей по сбору и утилизации старой аппаратуры

Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/ЕС.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

СОДЕРЖАНИЕ СВОЙ

СВОЙСТВА.... 1

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ...... 1

УСТАНОВКА ПРОТИВОСКОЛЬЗЯЩИХ ПОДКЛАДОК.... 1

РАЗМЕЩЕНИЕ.... 2

ОРГАНЫ УПРАВЛЕНИЯ И ИХ ФУНКЦИИ..... 2

СОЕДИНЕНИЯ.... 3 Подключение к разъемам линейного выхода (штекерное гнездо) усилителя.... 3 Включите сабвуфер в розетку питания переменного тока.... 3

РЕГУЛИРОВКА САБВУФЕРА ПЕРЕД ИСПОЛЬЗОВАНИЕМ.... 3 Частотная характеристика.... 3

ТЕХНОЛОГИЯ ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II 4

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ .... 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..... 5

CTBA

• В этом сабвуфере используется усовершенствованная технология Advanced Yamaha Active Servo Technology II, разработанная компанией Yamaha для воспроизведения высококачественного супербасового звучания. (Подробную информацию о технологии Advanced Yamaha Active Servo Technology II см. на стр. 4.) Данное супербасовое звучание обеспечивает на аудиосистеме более реалистичный эффект домашнего кинотеатра.
• Этот сабвуфер можно легко добавить в имеющуюся аудиосистему, подключив его к разъемам акустической системы или к разъемам линейного выхода (штекерное гнездо) усилителя.
• Эта система сабвуфера оборудована уникальным линейным портом Yamaha, который обеспечивает безупречную передачу низких частот во время воспроизведения, снижает посторонние шумы, отсутствующие в исходном входном сигнале.

ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ

После распаковки убедитесь в наличии следующих деталей.

Противоскользящие подкладки

УСТАНОВКА ПРОТИВОСКОЛЬЗЯЩИХ ПОДКЛАДОК

Для обеспечения высококачественного звучания используйте противоскользящие подкладки для стабилизации сабвуфера.

Наклейте прилагаемые противоскользящие подкладки по всем углам нижней поверхности сабвуфера, чтобы предотвратить его перемещение в результате вибрации и т.д.

( :сабвуфер, :фронтальные колонки)

Сабвуфер повышает качество аудиосистемы.

При использовании сабвуфера его рекомендуется размещать снаружи от правой или левой колонки. (см. рис. ⒶРазмещение, показанное на рис. Ⓑ, также возможно, однако если система сабвуфера размещена непосредственно перед стеной, низкие частоты могут ухудшаться, так как будут гаситься прямыми и отраженными звуками. Чтобы предотвратить этот эффект, разместите систему сабвуфера под углом, как показано на рис. Ⓐ

Примечание

Возможны ситуации, когда не удастся добиться желаемого супербасового звучания сабвуфера при прослушивании в центре комнаты. Это происходит из-за образования “стоячих волн” между двумя параллельными стенами и гашения низкочастотных звуков.

В этом случае разместите сабвуфер под углом к стене. Возможно, также потребуется сделать поверхности непараллельными, размесив вдоль стен книжные полки и т.д.

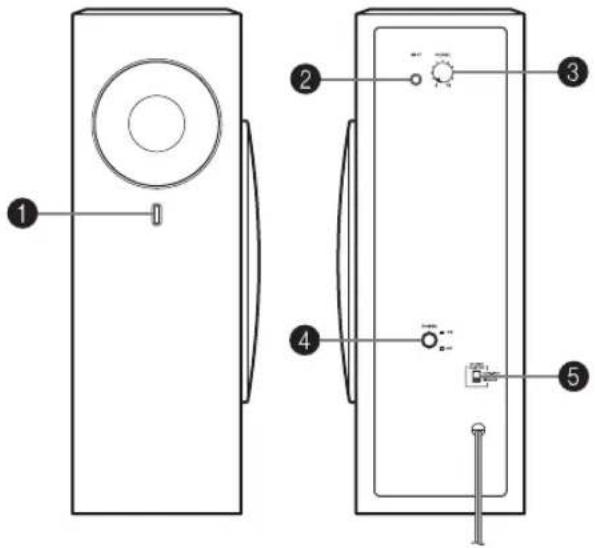

ОРГАНЫ УПРАВЛЕНИЯ И ИХ ФУНКЦИИ

Передняя панель Задняя панель

Горит зеленым, когда выключатель POWER включен (ON); гаснет, когда выключатель POWER выключен (OFF).

② Входной разъем INPUT (ОТ УСИЛИТЕЛЯ)

Используется для подключения сабвуфера к разъему сабвуфера усилителя. (Подробнее см. раздел "СОЕДИНЕНИЯ".)

③ Регулятор громкости VOLUME

Регулирует уровень громкости. Поверните регулятор по часовой стрелке, чтобы увеличить уровень громкости, и против часовой стрелки, чтобы уменьшить уровень громкости.

4 Выключатель POWER

Нажмите этот выключатель в положение ON для включения питания сабвуфера. Снова нажмите этот выключатель, чтобы переключить его в положение OFF для выключения питания сабвуфера.

5 Переключатель VOLTAGE SELECTOR

(Только для общих и азиатских моделей)

Если переключатель установлен в неправильное положение, установите его в положение, соответствующее напряжению в вашем регионе (110-120/220-240 В). Если вы не уверены, в какое положение установить переключатель, обратитесь к дилеру.

ПРЕДУПРЕЖДЕНИЕ

Перед установкой переключателя VOLTAGE SELECTOR в правильное положение обязательно отключите питания сабвуфера.

СОЕДИНЕНИЯ

Внимание: Перед выполнением соединений отключите сабвуфер от розетки и других аудио-/видеокомпонентов.

Подключение к разъемам линейного выхода (штекерное гнездо) усилителя

Чтобы выполнить подключение к усилителю (или аудио/видео ресиверу), подключите разъем SUBWOOFER на задней панели усилителя (или аудио/видео ресивера) к разъему INPUT этого сабвуфера.

Усилитель (у разных типов усилителей могут быть разные задние панели.)

Включите сабвуфер в розетку питания переменного тока

После выполнения всех соединений включите сабвуфер и другие аудио-/видеокомпоненты в розетки питания переменного тока.

РЕГУЛИРОВКА САБВУФЕРА ПЕРЕД ИСПОЛЬЗОВАНИЕМ

Перед использованием сабвуфера отрегулируйте его для обеспечения оптимального баланса громкости между сабвуфером и фронтальными динамиками, выполнив описанную нижу процедуру.

1 Установите регулятор громкости VOLUME в минимальное положение (0).
2 Включите питание всех компонентов.
3 Убедитесь, что выключатель POWER установлен в положение включения (ON). * Индикатор питания загорится зеленым.
4 Начните воспроизведение источника, содержащего низкочастотные компоненты, и отрегулируйте регулятор громкости усилителя до требуемого уровня.
5 Постепенно увеличивайте громкость, чтобы отрегулировать баланс громкости между сабвуфером и фронтальными колонками. Для обеспечения естественного басового звучания настройте громкость сабвуфера до такого уровня, на котором он едва различим на фоне других колонок.
6 Отрегулируйте громкость всей аудиосистемы с помощью регулятора громкости усилителя.

Примечание

При использовании многоканальной системы домашнего кинотеатра рекомендуется устанавливать регулятор громкости VOLUME в среднее положение.

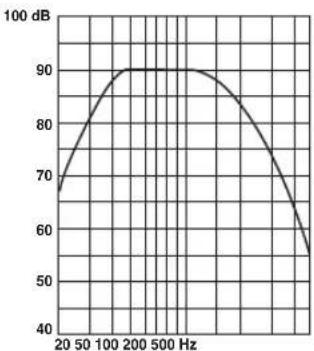

Частотная характеристика

Этот сабвуфер имеет следующую частотную характеристику

* Эта схема не отражает действительную частотную характеристику.

ТЕХНОЛОГИЯ ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

В 1988 году компания Yamaha выпустила на рынок акустическую систему, в которой использовалась технология YST (Yamaha Active Servo Technology) для мощной и высококачественной передачи басовых частот. В этой технологии используется прямое соединение между усилителем и колонками, что обеспечивает точную передачу сигнала и управление колонками.

Так как эта технология подразумевает использование колонок, в которых контролируется динамик с отрицательным сопротивлением усилителя и резонанс, создаваемый между корпусом колонки и портом, она обеспечивает большую энергию резонанса (концепция "акустического резонатора") по сравнению с обычными фазоинверторами. Это обеспечивает более эффективную передачу басовых частот в корпусах меньшего размера, чем было возможно в прошлом.

Вновь разработанная компанией Yamaha технология Advanced YST II содержит множество доработок по сравнению с технологией Yamaha Active Servo Technology, которые обеспечивают лучший контроль сил, приводящих в действие усилитель и колонку. С точки зрения усилителя это приводит к изменению сопротивления динамика в зависимости от частоты звука. Компания Yamaha разработала новую конструкцию цепи, объединяющую динамики с отрицательным сопротивлением и динамики постоянного тока, которые обеспечивают более стабильные характеристики и чистую четкую передачу басов.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Если этот аппарат работает неправильно, см. таблицу ниже. Если проблема, с которой вы столкнулись, отсутствует в этом списке или приведенные инструкции не помогают, отключите кабель питания и обратитесь к авторизованному дилеру УАМАНА или сервисный центр.

Проблема Причина Способ устранения
Питание не подается даже в том случае, когда выключатель POWER установлен в положение включения (ON).	Разъем кабеля питания подключен ненадежно.	Подключите его надежно.
Нет звука.	Регулятор уровня громкости установлен в минимальное положение.	Увеличьте громкость.
	Кабели динамиков подключены ненадежно.	Подключите их надежно.
Слишком низкий уровень звука.	Воспроизводится звук источника, в котором практически отсутствуют низкие частоты.	Воспроизведите звук источника с низкими частотами.
	На него влияют стоячие волны.	Измените положение сабвуфера или сделайте поверхности непараллельными, размесив вдоль стен книжные полки и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип.... Технология Advanced Yamaha Active Servo Technology II

Динамик....низкочастотный динамик конического типа диаметром 16 см (с магнитным экранированием)

Выходная мощность усилителя (100 Гц, 5 Ом, 10% ОНИ).... 50 Вт

Частотная характеристика ..... 30 Гц - 160 Гц

Источник питания

Модели для США и Канады .....120 В перем. тока, 60 Гц Модели для Великобритании и Европы .....230 В перем. тока, 50 Гц Модель для Австралии .....240 В перем. тока, 50 Гц Модель для Китая .....220 В перем. тока 50 Гц Модель для Кореи .....220 В перем. тока 60 Гц Модели для Азии и универсальные модели .....110-120/220-240 В перем. тока, 50/60 Гц

Энергопотребление ....40 Вт

Размеры (III × B × Γ) .....166 мм × 450 мм × 366 мм

Bec 10 кг

Обратите внимание, что все технические характеристики могут быть изменены без предварительного уведомления.

Уход за сабвуфером

• Не применяйте химические составы для очистки акустической системы (например, спирт, растворители и т.д.): это может повредить отделочное покрытие.
  Используйте чистую сухую ткань. Для устранения сложных загрязнений смочите мягкую ткань в воде, отожмите ее и протрите место загрязнения.
  • (Для модели с полировкой) Удары металлическими, фарфоровыми или другими жесткими предметами могут вызвать трещины или шелушение полировки цифрового пианино. Меры безопасности при эксплуатации.
