NS-F330 - динамик YAMAHA - Бесплатное руководство пользователя

Тип продукта	Пассивная напольная колонка
Марка	Yamaha
Модель	NS-F330
Количество полос	2 полосы
Частотный диапазон	45 Гц - 45 кГц
Номинальное сопротивление	6 Ом
Допустимая мощность	120 Вт (макс)
Уровень звукового давления	88 дБ
Размеры (Ш x В x Г)	210 x 950 x 280 мм
Вес	16 кг
Материал корпуса	МДФ с деревянным шпоном
Питание	Отсутствует (пассивная колонка)
Основные функции	Воспроизведение стерео или домашнего кинотеатра
Уход и чистка	Протирать мягкой сухой тканью; избегать абразивных средств
Безопасность	Не подвергать воздействию влаги или экстремальных температур; размещать на устойчивой поверхности
Запчасти и ремонтопригодность	Обращаться в сервисный центр Yamaha для ремонта
Цвет	Черный или темное дерево
Рекомендуемое использование	Фронтальная колонка для аудиосистемы
Включенные аксессуары	Защитная решетка, руководство пользователя
Гарантия	2 года (в зависимости от страны)

Часто задаваемые вопросы - NS-F330 YAMAHA

Как подключить колонку Yamaha NS-F330 к усилителю?

Используйте подходящие акустические кабели. Подключите положительный (+) провод от усилителя к красной клемме колонки, а отрицательный (-) — к черной. Убедитесь, что импеданс усилителя совместим (6 Ом).

Какая рекомендуемая мощность усилителя для NS-F330?

Допустимая мощность — 120 Вт макс. Используйте усилитель мощностью от 30 до 120 Вт на канал для оптимальной производительности.

Можно ли использовать колонку NS-F330 в качестве центральной?

NS-F330 спроектирована как напольная колонка для левого/правого каналов. Для центрального канала лучше использовать специализированную модель, например NS-C330.

Как чистить колонку NS-F330?

Регулярно протирайте мягкой сухой тканью. Для пятен используйте слегка влажную ткань, затем немедленно высушите. Не используйте химические средства.

Где найти руководство пользователя для NS-F330?

Руководство доступно для бесплатного скачивания на сайте notice-facile.com (в формате PDF) или на официальном сайте Yamaha.

Каковы точные размеры колонки?

Размеры: примерно 210 мм в ширину, 950 мм в высоту и 280 мм в глубину. Проверьте инструкцию для точных измерений.

Нужен ли сабвуфер для NS-F330?

Она хорошо воспроизводит басы, но для домашнего кинотеатра добавление сабвуфера (например, Yamaha YST-SW216) улучшит воспроизведение частот ниже 45 Гц.

Как подключить две пары колонок NS-F330?

Используйте многоканальный усилитель или селектор колонок. Убедитесь, что общий импеданс не опускается ниже минимальной нагрузки усилителя.

Какой тип акустического кабеля использовать?

Используйте кабель сечением 2,5 мм² или больше для длины до 5 метров. Для больших расстояний выбирайте 4 мм².

Как устранить шипение или искажение звука?

Проверьте соединения кабелей, убедитесь, что усилитель не перегружен, а колонки не расположены слишком близко к источнику электромагнитных помех.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS-F330 YAMAHA

Инструкция По Эксплуатации

Precautions

Меры предосторожности

Прочитайте описание следующих мер предосторожности перед использованием аппарата. Yamaha не несет ответственность за любые повреждения и (или) травмы, вызванные несоблюдением приведенных ниже мер предосторожности.

1. Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для дальнейшего использования.
2. Данные колонки устанавливайте в прохладном, сухом, чистом месте – подальше от окон, источников тепла, источников чрезмерной вибрации; избегайте пыльных, влажных и холодных мест. Избегайте установки возле источников электрического шума (например, трансформаторов и моторов). Для предотвращения пожара или поражения электрическим током не подвергайте колонки воздействию дождя или воды.
3. Для предотвращения деформирования или обеспеччивания корпуса не подвергайте колонки воздействию прямых солнечных лучей или чрезмерной влажности.
4. Не устанавливайте колонки в местах, где есть риск падения на них посторонних предметов и (или) где они могут быть незащищены от капающих или разбрызгиваемых жидкостей.
5. Не располагайте сверху на колонках следующие предметы:

– Прочие компоненты, так как это может привести к повреждению или обеспеччиванию поверхности колонок.
– Горящие предметы (например, свечи), так как это может привести к пожару, повреждению колонок или стать причиной травмы.
– Емкости с жидкостью, так как она может пролиться и стать причиной поражения пользователя электрическим током или повреждения колонок.

1. Не устанавливайте колонки в местах, где они могут быть опрокинуты или повреждены упавшими предметами. Лучшее качество звучания также будет обеспечено при размещении на устойчивой поверхности.
2. Размещение колонок на одной и той же полке или на подставке проигрывателя дисков может привести к появлению эффекта обратной связи.
3. Не вставляйте в отверстие колонок посторонние объекты и не беритесь за отверстие руками

(например, поднимая колонку). Это может привести к травме и/или повреждению оборудования.

1. Если Вы услышите искажение звука, необходимо уменьшить громкость с помощью регулятора громкости на усилителе. Не позволяйте усилителю работать в режиме “клиппинга”. В противном случае колонки могут быть повреждены.
2. При использовании усилителя, номинальная выходная мощность которого выше, чем номинальная входная мощность колонок, будьте внимательны, чтобы не допустить превышения максимальной входной мощности колонок.
3. Не применяйте химические растворители для очистки колонок, так как это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.
4. Не пытайтесь модифицировать или ремонтировать колонки. При необходимости обратитесь в сервисный центр Yamaha. Ни в коем случае не открывайте корпус колонок.
5. Поскольку данное устройство является тяжёлым, для его безопасной транспортировки необходимо участие двух человек.
6. Владелец аппарата несет ответственность за его размещение и надежную установку. Yamaha не несет ответственность за любые песчастные случаи, вызванные неправильным размещением или установкой акустической системы.

Уход за колонкой

Для чистки колонок не применяйте химические составы (например, спирт, растворители и т. д.), так как они могут повредить отделочное покрытие. Используйте сухую чистую ткань. Чтобы устранить сильное загрязнение, смочите мягкую ткань в воде, отожмите воду и протрите тканью место загрязнения

Сетка снята с динамика и упакована отдельно. Постарайтесь не потерять её.

Содержание

Расположение колонок....1

Подключение колонок к усилителю......2

Подключение к усилителю или ресиверу....2 Подключение с помощью удвоенного числа проводов....3

Установка сетки ....4

Технические характеристики......5

Свойства

[NS-F350]

• Тип: 3-ходовая напольная колонка с 4 динамиками фазоинверторного типа для основных каналов
• НЧ-динамик: два PMD конического типа диаметром 16 см СЧ-динамик: PMD конического типа диаметром 13 см ВЧ-динамик: алюминиевый купольного типа диаметром 3 см

[NS-F330]

• Тип: 2-ходовая напольная колонка с 3 динамиками фазоинверторного типа для основных каналов
• НЧ-динамик: два PMD конического типа диаметром 13 см ВЧ-динамик: алюминиевый купольного типа диаметром 3 см

• Не поднимайте устройство в одиночку.
• Будьте предельно осторожны и следите за тем, чтобы не поцарапать поверхность колонки.
• Не прикладывайте усилие к боковой части колонки. В противном случае можно опрокинуть колонку и повредить оборудование или получить травмы.
• Зафиксируйте кабели на полу, так как незакрепленные кабели мешают ходить и могут стать причиной несчастного случая.
• Размещение колонок слишком близко к телевизору с электронно-лучевой трубкой может привести к ухудшению качества изображения или привести к появлению жужжания. В таком случае разместите колонки на расстоянии по крайней мере 20 см от телевизора. Данная проблема не является характерной для плазменных и ЖК-телевизоров.

Меры предосторожности при выборе места установки колонок

Верхняя часть колонки более тяжелая, чем нижняя, поэтому колонка может опрокинуться, если не предпринять мер по обеспечению ее устойчивости. Опрокидывание колонки может привести к

повреждению колонки или другого имущества пользователя, а также к физическим травмам (в некоторых случаях — смертельным).

Чтобы обеспечить безопасное и надлежащее использование колонки, необходимо:

• установить колонку на твердой, ровной и гладкой поверхности, на небольшой (по отношению к поверхности пола) высоте;
• во время перемещения колонки не давить на ее боковые части и не толкать ее сбоку, а также не прислонять к ее боковым частям другие предметы;
• не садиться на колонки и не класть на них какие- либо предметы.

Вибрации или толчки, вызванные землетрясениями или другими явлениями или действиями, могут привести к падению колонки. Из соображений безопасности рекомендуется использовать дополнительные средства обеспечения устойчивости колонок, доступные в магазинах (металлические крепежные элементы или цепи и т.д.).

■2-х канальные стереоколонки

Чтобы добиться оптимального стереоэффекта, колонки располагают под небольшим углом к слушателю.

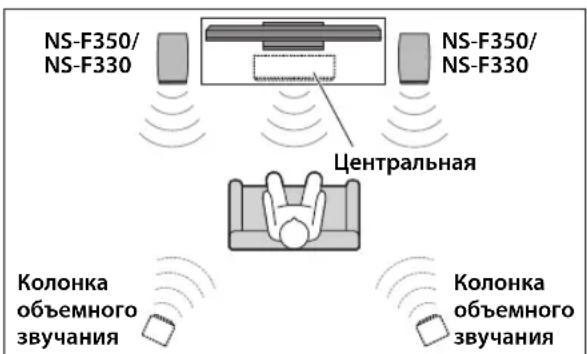

Использование в качестве фронтальных колонок в мультиканальной системе

Установите колонки с обеих сторон телевизора. Общее качество звучания мультиканальной системы сильно зависит от пространственного расположения колонок. Настройте колонки в соответствии с положением слушателя, следуя инструкциям, приведенным в руководстве по использованию усилителя.

Подключение колонок к усилителю

Вам необходим отдельно приобретаемый кабель динамика.

Эта акустическая система поддерживает обычное подключение и подключение с помощью удвоенного числа проводов.

Перед выполнением соединений обязательно отключите усилитель.

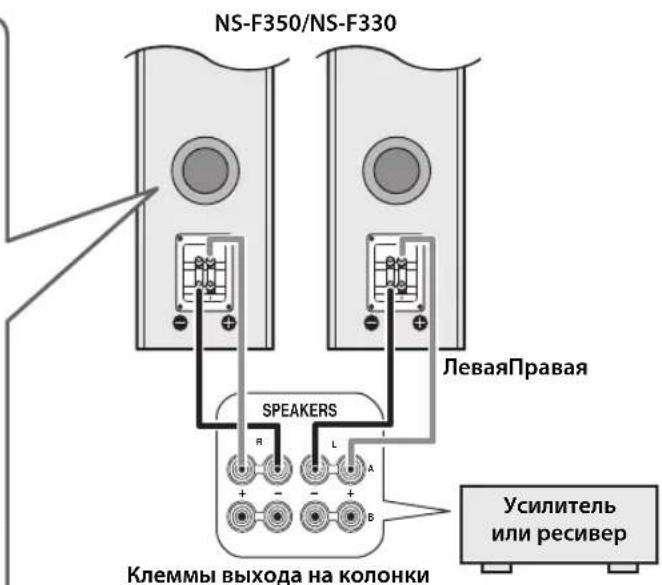

■Подключения

Подключите одну колонку к клеммам подключения левой колонки на усилителе или ресивере (отмечены буквой L), а вторую колонку — к клеммам подключения правой колонки (отмечены буквой R). Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера.

Примечание

• Убедитесь в том, что при подключении колонок была соблюдена правильная полярность: положительные (+) клеммы соединены с положительными (+) клеммами, а отрицательные (−) клеммы — с отрицательными (−). Если перепутать клеммы, колонки будут издавать неестественный звук и плохо передавать низкие частоты.
• В настройках размеров акустической системы AV-ресивера укажите малый размер (или "S") для всех колонок.
• Длительное воспроизведение определенных звуков на большой громкости может повредить колонки. Например, при длительном воспроизведении синусоидального сигнала с тестового диска, низких частот электронных инструментов и т. д., а также при касании иглы проигрывателя поверхности пластинки понижайте уровень громкости во избежание повреждения динамиков.
• После завершения подключения колонок включите усилитель и другие аудио- и видеоустройства в подходящие настенные розетки сети переменного тока.
• Усилители, номинальная выходная мощность которых превышает номинальную входную мощность колонок, следует использовать с осторожностью, не допуская превышения максимальной входной мощности колонок.

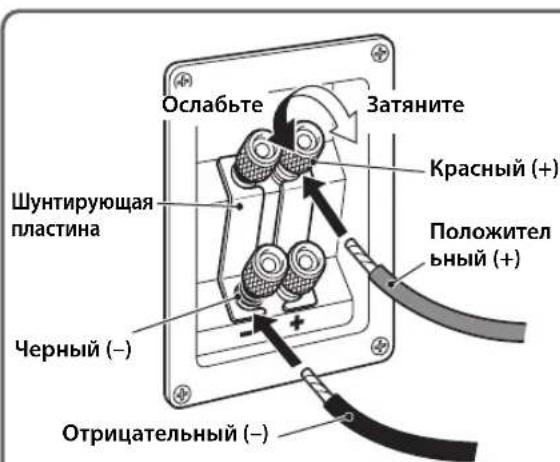

■Как подключить кабели колонки

1 С конца каждого кабеля удалите 15 мм изоляции. Аккуратно и туго скрутите проводники кабеля вместе, как изображено на иллюстрации слева.
2 Ослабьте головку клеммы.
3Вставьте оголенный конец кабеля в клемму.
4Зафиксируйте кабель, затянув головку клеммы.
5 Проверьте надежность соединения, слегка потянув за кабель в области клеммы.

Примечание

• Убедитесь в том, что в клемме зажата оголенная часть провода, без изоляции.
• Убедитесь в том, что оголенные части проводов не соприкасаются: контакт оголенных проводов может привести к поломке колонок или усилителя.
• Колонки не воспроизводят звук, если подключение выполнено неправильно.

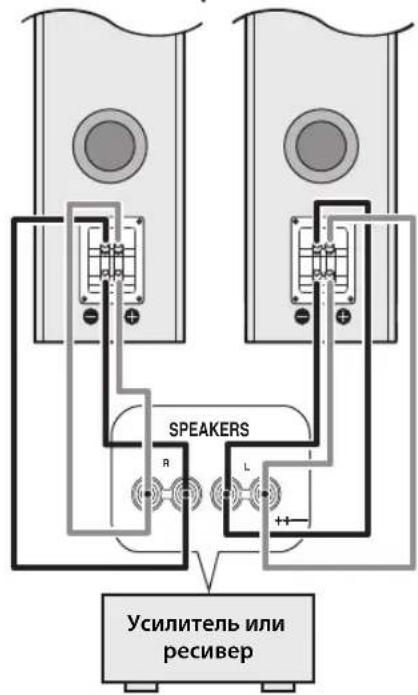

Подключение к усилителю или ресиверу

Оставьте на месте шунтирующие пластины. Подключите кабель колонки + к верхнему красному терминалу и кабель колонки – к нижнему черному терминалу.

Подключение с помощью удвоенного числа проводов

■О подключении с помощью удвоенного числа проводов

Эта акустическая система поддерживает подключение с помощью удвоенного числа проводов. В отличие от стандартного подключения в этом случае для подключения акустической системы к выходным клеммам усилителя (или ресивера) используются две пары кабелей отдельно для высокочастотного и средне- и низкочастотных динамиков.

Этот тип подключения снижает модуляционные искажения из-за электрического сопротивления кабелей и тока в цепи акустических систем.

Это позволяет добиться более чистого звучания.

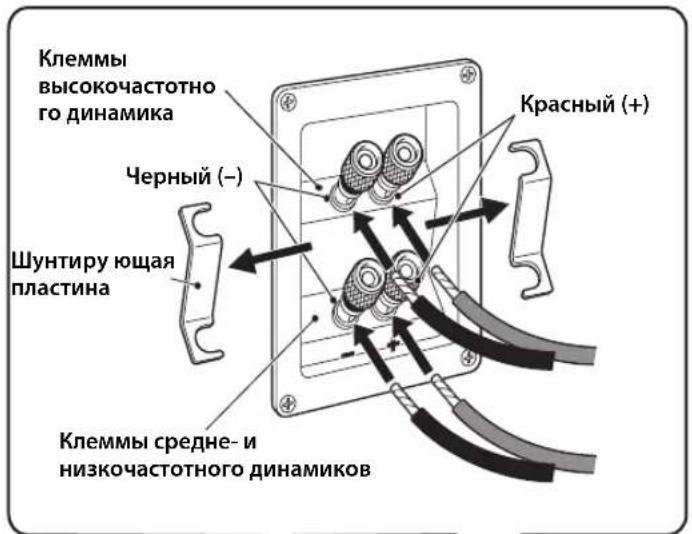

Перед выполнением такого подключения снимите шунтирующие пластины с клемм, затем по отдельности подключите средне- и низкочастотные и высокочастотный динамики к усилителю с помощью двух пар кабелей.

При необходимости для подключения колонки воспользуйтесь имеющимся в продаже кабелем колонок.

Снимите шунтирующие пластины перед подключением.

Если усилитель обладает только одним набором выходных терминалов колонки.

1

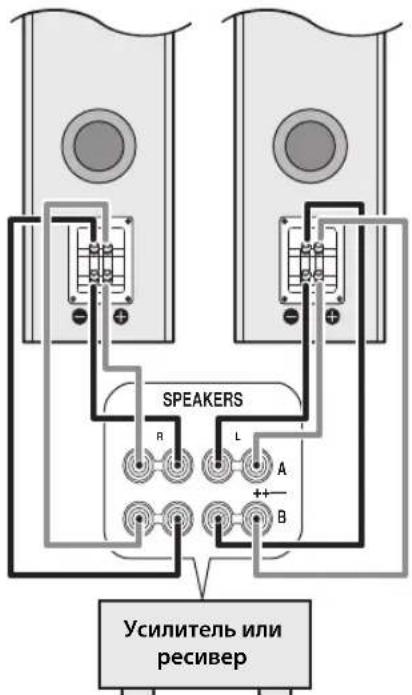

Если усилитель обладает двумя наборами выходных терминалов колонки.

2

1

NS-F350 NS-F330 (Π)

NS-F350 NS-F330 (Л)

2

NS-F350 NS-F330 (Π)

NS-F350 NS-F330 (Л)

Необходимо использовать клеммы SPEAKERS А и В (Акустические системы А и В).

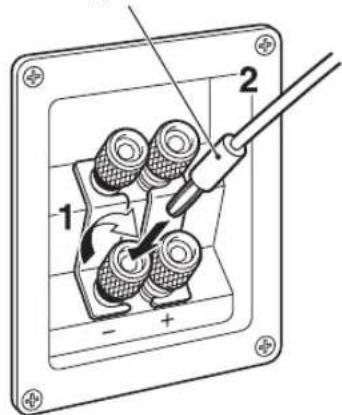

Использование штекера с продольными подпружиненными контактами

Штекер с продольными подпружиненными контактами

1 Затяните головку клеммы. 2 Просто вставьте штекер с продольными подпружиненными контактами в клемму.

Установка сетки

Сетка прикреплено к акустическому экрану в шести точках, и при желании может быть отсоединено. Чтобы снять сетку, медленно потяните ее на себя, удерживая с обеих сторон. Чтобы снова установить ее, совместите шесть отверстий на внутренней поверхности сетки с шестью соответствующими выступами на колонке и аккуратно надавите.

(NS-F350)

• Снимая и устанавливая сетку не прикасайтесь к головкам излучателя, а также не используйте инструменты с целью увеличения прилагаемого усилия.
• Не прикасайтесь к диафрагме динамика и не нажимайте на нее. Это может привести к неправильной работе колонки.
• Чтобы не повредить сетку при ее установке или снятии, не прилагайте слишком большое усилие и давите на каркас, а не на поверхность сетки.

Технические характеристики

NS-F350

Тип......Трехходовой фазоинверторная система немагнитный тип защиты

Головка

НЧ-динамик: ..... Конического типа диаметром 16 см х 2 СЧ-динамик:.....Конического типа диаметром 13 см ВЧ-динамик: .....Алюминиевый купольного типа диаметром 3 см

Номинальный импеданс....6 Ω

Частотная характеристика.... 35 Гц - 45 кГц (-10 дБ) - 100 кГц (-30 дБ)

Номинальная входная мощность .... 100 Вт

Максимальная входная мощность 200 Вт

Чувствительность....88 Вт/2,83 В, 1 м

Частота разделения каналов....1,4 кГц, 3,8 кГц

Габаритные размеры (Ш x В x Г)...... 220 x 1157 x 339 мм

Macca....25,9 кг

NS-F330

Тип......Двухполосная фазоинверторная система немагнитный тип защиты

Головка

НЧ-динамик:.....Конического типа диаметром 13 см х 2 ВЧ-динамик: ..... Алюминиевый купольного типа диаметром 3 см

Номинальный импеданс.... 6 Ω

Частотная характеристика...... 40 Гц - 45 кГц (-10 дБ) - 100 кГц (-30 дБ)

Номинальная входная мощность .... 50 Вт

Максимальная входная мощность ..... 200 Вт

Чувствительность ....89 Вт/2,83 В, 1 м

Частота разделения каналов....3,2 кГц

Габаритные размеры (Ш x В x Г)...... 202 x 950 x 299 мм

Macca....18,2 кг

* Технические характеристики могут изменяться без уведомления.
* Не превышайте указанные выше значения входной мощности.

Информация для пользователей по сбору и утилизации старой аппаратуры

Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/ЕС.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.
