РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MA 1000 MAGNAT

Важная информация по инсталляции / гарантия

(D) 4

GB 8

F 12

① 16

E 20

RUS 24

24 Важные указания по безопасности

24 Указания по утилизации

25/26 Элементы управления и разъемы

25 Передняя панель

25 Задняя сторона/разъемы

26 Пульт дистанционного управления

26 Включение
27 Замена ламп
27 Сервис и технические проблемы
27 Технические данные

ПРИНАДЛЕЖНОСТИ

1) Руководство по эксплуатации
2) Пульт дистанционного управления
3) Аккумуляторные батареи для пульта дистанционного управления (2 x AAA)
4) сетевом кабеле

ПЕРЕД ВКЛЮЧЕНИЕМ

Уважаемый покупатель!

Благодарим Вас за решение приобрести ламповый усилитель Magnat MA 1000. Пожалуйста, внимательно прочитайте следующую информацию перед включением MA 1000.

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Перед использованием устройства внимательно прочитайте руководство по эксплуатации и сохраните его.
- Это устройство предназначено исключительно для эксплуатации от переменного напряжения 230 В / 50 Гц.
- Эксплуатируйте устройство только при температуре окружающей среды/в помещении в диапазоне от 10°C до 40°C.
- Ламповый усилитель сильно greется. Позаботьтесь о достаточной вентиляции устройства. Необходимо соблюдать минимальное расстояние от устройства к другим предметам в 10 см по бокам и сзади. Сверху над усилителем по возможности не должно находиться ничего, но минимальное расстояние до предметов сверху должно составлять не менее 20 см.
Вентиляционные отверстия не должны закрываться предметами (например, занавесками, газетой), чтобы обеспечить достаточную вентиляцию устройства. Не располагать вблизи устройства источники тепла, такие как радиаторы, плиты, открытое пламя, которые генерируют тепло.
- Не подвергать устройство и пульт ДУ воздействию воды, а также водяных капель и брызг и высокой влажности воздуха.

Кроме того, на устройство ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью.
В случае контакта с влагой или жидкостью немедленно отсоедините устройство от сети питания.
Вытирать устройство можно только сухой салфеткой.
Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность.
Сетевой кабель должен быть всегда готов к эксплуатации. Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.
Не присоединять и не отсоединять сетевой кабель влажными руками.
Работами по техническому обслуживанию и ремонту устройства должны заниматься только квалифицированные специалисты.
Если устройство не используется в течение долгого времени, его нужно выключить с помощью сетевого выключателя.
Во время грозы вынимать сетевой выключатель из розетки.
Подключать устройство только трехполюсным сетевым кабелем с защитным проводником (землей)! Он входит в комплект оригинальных принадлежностей. Используйте только эти оригинальные принадлежности для подачи питания или сетевой кабель, проверенный на предмет безопасности (напр., сертификат ТЮФ или СНЭ).
Штекер с защитным контактом должен быть полностью работоспособным. Штекер с защитным контактом оснашен двумя контактами и дополнительно контактом защитного провода, то есть всего 3 контактами. Контакт защитного провода важен для эксплуатационной безопасности и должен соприкасаться с контактом защитного провода сетевой настенной розетки, откуда на устройство подается ток. Если штекер с защитным контактом сетевого кабеля из оригиналного комплекта не подходит к сетевой розетке (подача тока) в Вашей стране, обратитесь к специалисту на предмет замены кабеля.

Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока.

Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать.

Не открывать! Опасность электрического удара!

Чтобы уменьшить опасность возгорания или электрического

удара, необходимо защищать устройство от дождя или влаги.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Согласно европейской директиве 2002/96/ЕС все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.

Утилизация батареек

Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

RUS

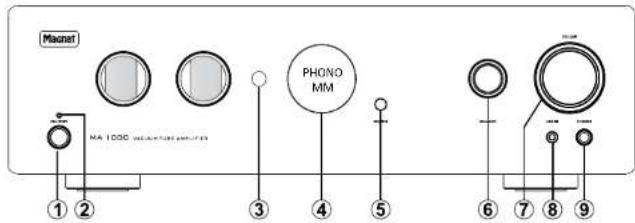

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ

1 ON/STANDBY

Включает устройство, если оно находится в режиме ожидания. Если светодиод (2) не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

3 Инфракрасный датчик

Чтобы использовать пульт дистанционного управления, цельтесь им в эту точку.

4 Display

На дисплее отображается следующая информация:

• Выбранный аудиовход;
  PHONO MM - PHONO MC - TUNER - CD - AUX - TAPE - LINE
  • Громкость увеличивает / уменьшает
• Приглушение громкости: MUTING
• Защитный режим (в случае возникновения неисправностей): PROTECT

5 Переключатель входных источников

Производит переключение между разными аудиоисточниками:

• Phono MC; Проигрыватель пластинок системой MC.

- Phono MM: Проигрыватель пластинок магнитной системой (MM) или системой MC с высоким уровнем выхода (High Output MC).

• CD: Проигрыватель CD.
• Tuner: Радиоприемник.
• AUX: Еще один аудиоприбор (напр., проигрыватель DVD или телевизор).
• Таре: Ленточный или кассетный
магнитофон.
• Line: Передний вход для переносных устройств

6 Регулятор баланса

Для перемещения стереобазы между динамиками направо или налево.

7 Громкость

Для регулирования общей громкости воспроизведения музыки.

8 Line-in

Вход для контактного штекера 3,5 мм стерео для дополнительного аудиоисточника МРЗ-проигрыватель и т.п.

9 Наушники

Выход для контактного штекера 6,3 мм стерео от наушников. При использовании наушников динамики самостоятельно отключаются. Если Вы подключаете наушники, установите громкость на низкий уровень.

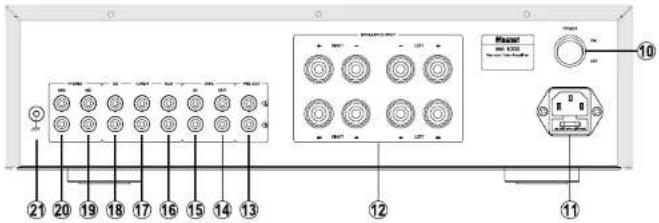

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ЗАДНЯЯ СТОРОНА/РАЗЪЕМЫ

10 Сетевой выключатель

Включает устройство и переводит его в режим ожидания. Если выключатель находится в положении „OFF“, устройство отделено от сети.

11 Подключение к сети

Для подключения входящего в комплект сетевого кабеля. Предохранитель должен менять только квалифицированный сервисный техник.

12 Разъемы для динамиков

Для подключения пары стереодинамиков с импедансом в 4-8 Ом с учетом правильной полярности. Смотри также стр. 26.

АНАЛОГОВЫЕ ТЮЛЬПАННЫЕ РАЗЪЕМЫ

Для подключения аналоговых аудиоаппаратов. Следите за цветовой маркировкой разъемов и штекеров. Красный – это всегда правый канал.

13 PRE Out

Предварительно усилительный выход к связи внешнего усилителя или деятельного сабвуфера. Выпуск звука зависит от настройки регулятора громкости.

14 TAPE OUT

Для подключения приборов для аналоговой звукозаписи (напр., ленточный магнитофон, кассетный магнитофон). На этом выходе сигнал выбранного аудиоисточника обладает постоянным уровнем, то есть не зависит от положения регулятора громкости.

15 TAPE IN

Для подключения кассетного или ленточного магнитофона.

16 Вход AUX

Подключение еще одного аудиоисточника (напр., проигрыватель DVD или телевизор)

17 Вход TUNER

Подключение радиоприемника.

18 Вход CD

Подключение проигрывателя CD.

19 Вход PHONO MC

Подключение проигрывателя пластинок с системой МС.

20 Вход PHONO MM

Подключение проигрывателя пластинок с магнитной системой (ММ) или системой МС с высоким уровнем выхода (High Output MC).

21 Подключение на массу PHONO

Подключение массы на фонокабеле, для предотвращения искажения звучания.

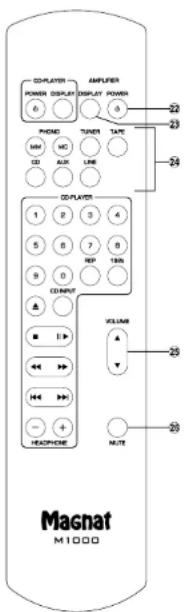

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ

• Перед использованием пульта дистанционного управления имеющиеся в комплекте элементы питания следует вставить в отделение для батареек, расположенное на тыльной стороне пульта.
- Если батарейки после продолжительного использования сядут, их нужно будет заменить (тип AAA).
- В целях предотвращения порчи пульта дистанционного управления вынимайте элементы питания из устройства, если не планируете использовать его длительное время.
- Утилизация батареек: Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

22 Power

Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

23 Display

Этой кнопкой при необходимости можно отключить и снова включить дисплей.

24 Выбор входа

При помощи этих кнопок можно напрямую выбирать отдельные аудиовходы. Активный вход будет отображаться на дисплее.

25 Volume

Увеличивает (▲)или уменьшает (▼) громкость.

26 Mute

С помощью этой кнопки можно выключить звук. Еще одно нажатие на кнопку снова включает звук.

Непронумерованные кнопки зарезервированы для управления CD-плеером Magnat MCD 1050 и не задействованы на усилителе MA 1000.

ВКЛЮЧЕНИЕ

• Установите МА 1000 на ровном месте. Соблюдайте расстояния, которые указаны в «Важных указаниях по безопасности».
  Очень важно: Не размещайте никаких предметов (журналов, коробок с компакт-дисками или пластинками и т. п.) сверху на устройстве. Ни в коем случае нельзя перекрывать доступ воздуха через вентиляционные отверстия, расположенные в его верхней части!
  • Подключите динамики.

Однопроводной:

Стереодинамики (импеданс от 4 до 8 Ом) подключаются на задней стороне устройства следующим образом:

Используйте только качественные аудиокабели для динамиков с сечением минимум 1,5 – 2,5 мм². Зачистите изоляцию на кабелях на участке примерно в 10 мм и скрутите концы Ослабьте по очереди зажимные винты и вставьте концы без изоляции в отверстия по бокам. Снова затяните зажимные винты. Обязательно следите за правильной полюсностью. Вы также можете воспользоваться заранее разделанным кабелем с банановым штекером на 4 мм или зажимами.

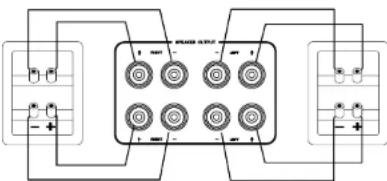

Двухпроводной:

Устройство МА 1000 дает возможность управлять динамиками в двухпроводном режиме при помощи второй пары разъемов. Это значит, что элементы динамиков, отвечающие за воспроизведение низких и высоких частот, подключаются к усилителю отдельными кабелями.

Соблюдайте также руководство по эксплуатации используемых динамиков.

• Подключите аудиоисточники к аналоговым выходам.
• Подключите сетевой кабель к задней стороне устройства, а затем вставьте его в сетевую розетку на 230 В.
• Поверните регулятор громкости налево до минимальной громкости.
• Для переведения прибора в режим ожидания переведите выключатель электропитания на его тыльной стороне в положение „ВКЛ“.
• Затем включите усилитель, нажав кнопку „ON/STANDBY“, которая находится на передней панели пульта дистанционного управления.
• После фазы прогревания ламп устройство готово к эксплуатации.
• Выберите нужный Вам аудиоисточник с помощью переключателя.

КОНТУР ЗАЩИТЫ

Для обеспечения максимальной защиты усилителя и подключенных к нему динамиков устройство МА 1000 оснащено контуром защиты. В случае короткого замыкания, перегрузки по току или смещения постоянной составляющей он отключает выходы на динамики от усилителя. В этом случае на дисплей выводится сообщение „PROTECT“.

Устройство следует отсоединить от источника питания и установить причину неисправности. Начните с проверки проводов, соединяющих усилитель с динамиками. В случае повторного возникновения неисправности обратитесь к специалисту для проверки усилителя и/или динамиков.

ЗАМЕНА ЛАМП

Устройство оснащено высококачественным предварительным усилителем, собранным на двух лампах. При эксплуатации в нормальных условиях срок службы ламп очень продолжителен (мин. 20 000-50 000 часов).

Если необходимо заменить лампу, обратитесь в специализированный магазин.

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ

Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: [phone].

ТЕХНИЧЕСКИЕ ДАННЫЕ

Усилитель

Выходная мощность:

Номинальная мощность 20 Гц – 20 кГц, THD < 1.0%, 4 Ом 2 x 115 Вт

20 Гц - 20 кГц, THD < 1.0%, В ОМ 2 x 80 Вт

Импульсная мощность 1 кГц, 4 Ом

2 × 250 BT

Частотная характеристика: CD/Tuner/Aux/Line/Tape 5 Гц – 100 кГц (-3 дБ) 20 Гц – 20 кГц (+/- 0,1 дБ) Phono 20 Гц – 20 кГц (+/- 0,3 дБ) Subsonic фильтр: 16 Гц, 18 дБ на октаву

Относительный уровень шумов:

CD/Tuner/Aux/Line/Tape 110 дБ (А)

Phono MM 89 дБ (А)

Phone MC 77 дБ (А)

Чувствительность на входе / Входное полное сопротивление:

CD/Tuner/Aux/Line/Tape 400 mV / 100 kOM

Phono MM 2.5 mV / 47 kOM

Phono MC 0,3 mV / 470 OM

Комплектация:

Предварительный усилитель: 2 x 12AU7 / ECC 82

Габаритные размеры (ШхВхГ):

Основное устройство: 434 x 125 x 330 мм

Основное устройство, вкл. элементы управления

и соединительные зажимы 434 x 125 x 380 мм Пульт дистанционного управления: 47 x 198 x 23 мм

Bec: 11,0 кг

Прочее

Номинальное напряжение: 230 В перем. тока / 50 Гц

Потребляемая мощность: макс. 420 Вт

ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ.

С дополнительной информацией можно ознакомиться на нашем сайте: http://www.magnat.de.
