РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2531 AA SKIL

BG ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ 86

SK PÔVODNÝ NÁVOD NA POUŽITIE 91

HR ORIGINALNE UPUTE ZA RAD 95

SRB ORIGINALNO UPUTSTVO ZA RAD 99

SLO IZVIRNA NAVODILA 103

EST ALGUPÄRANE KASUTUSJUHEND 106

LV ORIGINĀLĀ LIETOŠANAS PAMĀCĪBA 110

LT ORIGINALI INSTRUKCIJA 115

Аккумуляторная дрель-шуруповерт 2531

ВВЕДЕНИЕ

• Данный инструмент предназначен для сверления отверстий в дереве, метале, керамике или пластике; приборы с электронной системой регулирования скорости и с правым и левым вращением пригодны также дня завинчивания (напр., винтов/болтов) и нарезания резьбы
• Прочитайте и сохраните с данной инструкцией ③

ТЕХНИЧЕСКИЕ ДАННЫЕ ①

Макс. крутящий момент завинчивания при соединении жестких конструкционных материалов по ИСО 5393 : 40 Nm

ДЕТАЛИ ИНСТРУМЕНТА ②

А Курок-выключатель вкл/выкл и регулятор скорости
В Зеленая лампочка заряда аккумулятора
С Кольцо для контроля крутящего момента
D Фиксированное положение (муфты)
Е Выключатель для изменения направления вращения
F Переключатель передач
G Лампа подсветки
Н Вентиляционные отверстия
J Зарядное устройство

БЕЗОПАСНОСТЬ

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие "электроинструмент" распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

1) БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА
a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям.
b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль.
с) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой инструмента.
2) ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока.
b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во время работы инструментом вероятность электрошока существенно возрастает.
с) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара.

d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки.
Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента.
Поврежденный или спутанный кабель повышает возможность электрического удара.

e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения.

Использование такого удлинителя снижает вероятность электрического удара.

f) Если невозможно избежать применения электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электроинструментом, если Вы устали или находитесь под воздействием транквилизаторов, алкоголя или медицинских препаратов. Секундная потеря концентрации в работе с электроинструментом может привести к серьезным травмам.

b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, несколькощая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм.

с) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному случаю.

d) Во избежание травм перед включением инструмента удалите регулировочный или гаечный ключ из вращающейся части инструмента.

e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В таком положении вы сможете лучше контролировать инструмент в неожиданных ситуациях.

f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Волосы, одежда и перчатки должны находиться подальше от движущихся частей электроинструмента. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента.

g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.

4) ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ

a) Не перегружайте инструмент. Используйте тот инструмент, который предназначен для данной работы. С подходящим инструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей.

b) Не используйте инструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит ремонту.

с) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Данная мера предосторожности предотвращает случайное включение инструмента.

d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознакомленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей.

e) Электроинструмент требует надлежащего ухода. Проверяйте безупречность функции подвижных частей, лёгкость их хода, целостность всех частей и отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом.

f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся контролю.

g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям.

5) ЭКСПЛУАТАЦИЯ И УХОД ЗА АНКУМУЛЯТОРНЫМ ЭЛЕКТРОИНСТРУМЕНТОМ

a) Зарядка аккумуляторной батареи производится только на тех зарядных устройствах, которые рекомендованы изготовителем. Использование нерегламентированных зарядных устройств для зарядки аккумуляторной батареи может привести к возгоранию.

b) В электроинструменте надлежит использовать только те аккумуляторные батареи, которые предусмотрены для данного инструмента. Использование других аккумуляторных батарей может привести к травмам и возникновению пожарной опасности.

с) Не оставляйте аккумуляторную батарею рядом с металлическими предметами – канцелярскими скрепками, монетами, ключами, гвоздями, винтами и другими металлическими предметами, которые могут замкнуть контакты. Короткое замыкание контактов аккумуляторной батареи может привести к ожогам или пожару.

d) В случаях ненадлежащего обращения с аккумуляторной батареей из нее может выпечь жидкость. Избегайте контакта с ней. При случайном попадании жидкости на кожу – промойте водой. При попадании жидкости в глаза, обратитесь также за помощью к врачу. Вытекшая аккумуляторная жидкость может привести к раздражению кожи или ожогам.

6) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное обслуживание только квалифицированному персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ АНКУМУЛЯТОРНЫХ ДРЕЛЕЙ-ШУРУПОВЕРТОВ

- Избегайте повреждений, которые могут быть вызваны винтами, гвоздями и прочими элементами, находящимися в обрабатываемом предмете; перед началом работы их нужно удалить

- Обязательно убедитесь, что напряжение питания соответствует напряжению, указанному на фирменном штемпеле зарядного устройства

- В случае механической или электрической неисправности немедленно выключите инструмент или отсоедините зарядное устройство от источника питания

- SKIL обеспечивает надёжную работу инструмента только при использовании соответствующих приспособлений

- Использовать только принадлежности, предельно допустимая скорость вращения которых не меньше, чем максимальная скорость вращения прибора на холостом ходу

- Инструмент/зарядное устройство не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или лицами, не имеющими достаточного опыта и знаний, за исключением случаев, когда они работают под надзором или проинструктированы в вопросах использования инструмента/зарядного устройства лицом, ответственным за их безопасность

- Убедитесь, что дети не имеют возможности играться инструментом/зарядным устройством

• Закрепите обрабатываемую деталь (обрабатываемая деталь, зафиксированная посредством зажимных устройств или тисков, закрепляется лучше, нежели при помощи рук)
• При выполнении работ, при которых рабочий инструмент или шуруп может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки (контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током)
• Используйте подходящие металлодетекторы для нахождения скрытых проводок снабжения или наведите справки в местных предприятиях коммунального хозяйства (контакт с электропроводкой может привести к пожару и электрическому удару; повреждение газопровода может привести к взрыву; повреждение водопровода может привести к повреждению имущества или вызвать электрический удар)
• Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном)
• Пыль от таких материалов, как свинцовосодержащая краска, некоторые породы дерева, минералы и металл, может быть вредна (контакт с такой пылью или ее вдыхание может стать причиной возникновения у оператора или находящихся рядом лиц аллергических реакций и/или респираторных заболеваний); надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента
• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая или буковая пыль), особенно в сочетании с добавками для кондиционирования древесины; надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента
• Следуйте принятым в вашей стране требованиям/нормативам относительно пыли для тех материалов, с которыми вы собираетесь работать
• Убедитесь в том, что выключатель E ② находится в центральном положении (выключен) перед тем, как. Вы начнете выполнять настройку инструмента или смену принадлежностей, а также при переноске и хранении инструмента
• Для зарядки аккумулятора используйте только зарядное устройство, поставляемое с инструментом
• Не касайтесь контактов зарядного устройства
• Исключите возможность попадания дождя на инструмент, зарядное устройство и аккумулятор
• Не заряжайте аккумулятор в сырых или влажных условиях
• В зоне хранения инструмента, зарядного устройства и аккумулятора температура не должна подниматься выше 50°C и падать ниже 0°C
• Запрещается использовать поврежденное зарядное устройство; отвезите его в официально зарегистрированный центр обслуживания SKIL для проверки безопасности работы

ЗАРЯДКА/АККУМУЛЯТОРЫ

• Запрещается использовать зарядное устройство при повреждении шнура или вилки; немедленно замените шнур или вилку в одном из официально зарегистрированных центров обслуживания SKIL
• Запрещается использовать поврежденный аккумулятор; немедленно замените его
• Запрещается разбирать зарядное устройство или аккумулятор
• Запрещается использовать зарядное устройство для зарядки аккумуляторов или батарей, неподлежащих зарядке

ПОЯСНЕНИЕ К УСЛОВНЫМ ОБОЗНАЧЕНИЯМ НА ЗАРЯДНОМ УСТРОЙСТВЕ/БАТАРЕЕ

③ Перед использованием ознакомьтесь инструкцию по применению
④ Используйте зарядное устройство только вне помещения
⑤ Двойная изоляция (заземляющий провод не требуется)
⑥ При попадании в огонь батареи взрываются, поэтому ни в коем случае не сжигайте батареи
⑦ В зоне хранения инструмента, зарядного устройства и аккумулятора температура не должна подниматься выше 50°C
⑧ Не выкидывайте зарядное устройство вместе с бытовым мусором
⑨ Не выкидывайте аккумулятор вместе с бытовым мусором

ИСПОЛЬЗОВАНИЕ

• Комбинированный выключатель А ② предназначен для включения / выключения инструмента и регулирования частоты вращения
  Скорость регулируется плавно в диапазоне от нуля до максимального значения путем изменения нажатия на курок выключателя
• Зарядка аккумулятора ⑩

! новый или долгое время не использовавшийся литиево-ионную батарею достигает свою полную емкость только приблизительно после 3 циклов зарядки/ разрядки

• присоедините зарядное устройство к сети как показано ⑩а
• зажжется зеленая лампочка В, указывая, что зарядное устройство готов к работе ⑩а
• вставьте батарею в зарядное устройство, как показано на иллюстрации ⑩b

! батарея может также находиться в инструменте во время зарядки; в этом случае нельзя инструмент нельзя включить

• зеленая лампочка В начнет мигать, указывая на зарядку аккумулятора ⑩с
• приблизительно через 1 час аккумулятор полностью заряжен, и зеленая лампочка В перестает мигать, в этот момент зарядное устройство автоматически переключается в режим зарядки технического обслуживания ^10 d
  ! выньте аккумулятор из зарядного устройства после окончания зарядки; это позволит увеличить срок службы аккумулятора

ВАЖНАЯ ИНФОРМАЦИЯ:

• если зеленая лампочка В не мигает после того, как была вставлена батарея, возможно, аккумулятор слишком холодный или слишком горячий (зарядное устройство заряжает аккумуляторы, только если их температура находится в пределах от 0°C до 45°C); зарядное устройство автоматически переключится в режим зарядки технического обслуживания, пока не будет достигнута температура от 0°C до 45°C, затем зарядное устройство автоматически переключится в режим обычной зарядки ⑩e
• литиево-ионную батарею можно заряжать в любое время (прерывание процесса зарядки не причинит вреда батарее)
• литиево-ионный аккумулятор не обязательно полностью разряжать перед зарядкой (в нем отсутствует "эффект памяти", который проявляется в никелево-кадмиевых аккумуляторах)
• во время зарядки зарядное устройство и аккумулятор могут стать горячими; это не говорит о неисправности
• перед тем как вставить аккумулятоную батарею в зарядное устройство, очистите и высушите наружную поверхность батареи
• запрещается проводить зарядку при температуре ниже 0°C и выше 45°C; это может привести к серьезным повреждениям аккумулятора и зарядного устройства
• запрещается демонтировать аккумулятор во время работы инструмента
• если ожидаются длительные периоды, в течение которых инструмент не будет использован, рекомендуется отсоединить зарядное устройство от источника питания
• если заканчивается заряд литиево-ионной батареи, инструмент автоматически выключается
• значительное уменьшение периода работы после зарядки указывает на то, что батарея выработала свой ресурс и должна быть заменена

- Изменение направления вращения ⑪

- выключатель вкл/выкл А ② не работает, если не установлен в положение лево/право

! изменять направление вращения следует только в момент полной остановки инструмента

• Сменные биты ⑫

- вставьте бит в патрон до упора

! не используйте биты с поврежденным стволом

- Регулировка крутящего момента (VariTorque) ⑬

• крутящий момент будет увеличиваться при вращении зажимного кольца муфты С от положения 1 до положения 19; в положении D муфта блокируется для обеспечения возможности сверления или выполнения других работ в условиях большой нагрузки
• при заворачивании винтов, вначале установите регулировочное кольцо муфты VariTorque в положение 1 и затем увеличивайте крутящий момент пока не будет получена требуемая глубина заворачивания

- Механический выбор передачи ⑭

• установите переключатель F на необходимую скорость
  ! переключать передачи допускается на низкой скорости инструмента
• низкая скорость
• высокий крутящий момент
• для закручивания шурупов и сверления отверстий большого диаметра
• для нарезания резьбы HIGH
• высокая скорость
• низкий крутящий момент
• для сверления отверстий маленького диаметра

LOW

- Защита аккумулятора

Автоматически выключает инструмент, если

1) нагрузка слишком велика
2) температура батареи вне пределов допустимой рабочей температуры от -10^ до +60^
3) литиево-ионный аккумулятор практически разряжен (для предотвращения глубокой разрядки)
! в случае автоматического выключения инструмента не пытайтесь включить его снова, поскольку при этом может быть повреждена батарея

- Подсветка G ⑮ Подсветка G включается автоматически с помощью выключателя A ②

- Удерживание и направление инструмента ⑯

! во время работы, всегда держите инструмент за места правильного хвата, которые обозначены серым цветом

- содержите вентиляционные отверстия Н② не закрытыми

- не прилагайте чрезмерных усилий к инструменту, дайте инструменту поработать за Вас

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты ⑰
  ! не пользуйтесь затупившимися битами

• Сверление черных металлов

- при сверлении отверстия большего диаметра сначала просверлите отверстие меньшего диаметра

- периодически смазывайте сверло

- При завинчивании шурупа в месте поперечного среза или рядом с ним, а также на кромке деревянной детали рекомендуем во избежание образования трещин сначала просверлить отверстие

- Для обеспечении оптимального режима работы инструмента нажимайте на винт с постоянным усилием при заворачивании и, особенно, при отворачивании

- При заворачивании в твердое дерево предварительно просверлите отверстие для винта

- Сверление по дереву без расщепления материала ⑱

• Сверление в стенах без пыли ⑲

• Сверление в потолках без пыли ⑳

• Сверлению по кафелю без проскальзывания 21

- См дополнительную информацию на сайте www.skileurope.com

ТЕХОБСЛУЖИВАНИЕ / СЕРВИС

- Содержите инструмент и зарядное устройство в чистоте

- для очистки зарядных контактов в зарядном устройстве используйте спирт или средство для очистки контактов

! перед очисткой отсоедините зарядное устройство от источника питания

- Если инструмент/зарядное устройство, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL

- отправьте неразобранный инструмент или зарядное устройство со свидетельством покупки Вашему дилеру или в ближайшую станцию обслуживания фирмы SKIL (адреса и схема обслуживания инструмента приведены в вебсайте www.skileurope.com)

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

- Не выкидывайте электроинструмент, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС)

- во исполнение европейской директивы 2002/96/EC об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности

- значок ⑧ напомнит Вам об этом, когда появится необходимость сдать электроинструмент на утилизацию

- Этим инструментом содержит аккумуляторы; нельзя допускать их взаимодействия с окружающей средой и утилизации их как обычных домашних отходов (об этом напоминает символ ⑨)

! перед тем как выбросить аккумуляторы или направить их на утилизацию, изолируйте клеммы аккумуляторов прочной изоляционной лентой для исключения короткого замыкания

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМСЄ

- Мы с полной ответственностью заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60335, EN 61000, EN 60745, EN 55014, в соответствии с инструкциями 2006/95/EC, 2004/108/EC, 2006/42/EC

- Техническая документация у: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

- Сертификаты соответствия хранятся по адресу: ООО "Роберт Бош" ул. Акад. Королёва, 13, стр. 5 Россия, 129515, Москва

ШУМНОСТИ/ВИБРАЦИИ

• При измерении в соответствии со стандартом EN 60745 уровень звукового давления для этого инструмента составляет < 80 дБ (A) (стандартное отклонение: 3 дВ) и вибрации - * м/с² (по методу для рук; недостоверность K = 1,5 м/с²)
  * при сверлении в металле 3,4 м/с²
  * при заворачивании 1,7 м/с²

- Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться
• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

ДАТА ПРОИЗВОДСТВА

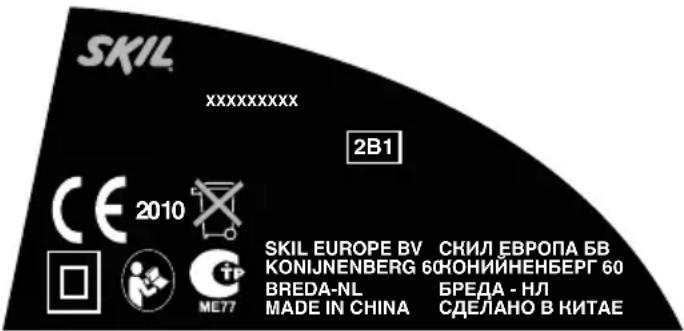

SKIL XXXXXXXXX 2B1 CE 2010 ME77 SKIL EUROPE BV CKNL EBPOPA 6B KONIJNENBERG 60KONIHNEHBERG 60 BREDA-NL BPEDA - HJ MADE IN CHINA CDELAHO B KITAE

• На дату производства на шильдике указывают первые три цифры серийного номера xxxxxxxх (как показано на рис. – см. выше)
• Приведённая ниже таблица поможет определить месяц производства инструмента

Год Я	Нв. Февр.	Март Апр.	Май Июнь
2011 10	102 103	104 105	106
2012 20	1 202 203	204 205	206
2013 30	1 302 303	304 305	306
2014 41	7 418 419	420 453	454
2015 51	7 518 519	520 553	554
2016 61	7 618 619	620 653	654
2017 71	7 718 719	720 753	754
2018 81	7 818 819	820 853	854
2019 91	7 918 919	920 953	954

Год И	юль Авг.	Сент. Окт. Ноябрь Дек.
2011 107	108 109	110 111	112
2012 207	208 209	210 211	212
2013 307	308 309	310 311	312
2014 455	456 457	458 459	460
2015 555	556 557	558 559	560
2016 655	656 657	658 659	660
2017 755	756 757	758 759	760
2018 855	856 857	858 859	860
2019 955	956 957	958 959	960

Бездротова дриль/викрутка 2531

ВСТУП

ПОРАДИ ПО ВИКОРИСТАНЮ

Акумулаторен бормашина/винтоверт 2531

УВОД

ОБЩИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ОБЯСНЕНИЕ НА СИМВОЛИТЕ НА ЗАРЯДНОТО УСТРОЙСТВО/АКУМУЛАТОРА

- Механичен редуктор ⑭

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ НА СЄ

* при пробиване в метал 3,4 м/с²
