RV-339 - Пылесос Redmond - Бесплатное руководство пользователя

Тип устройства	Пылесос с мешком-пылесборником
Марка	Redmond
Модель	RV-339
Габаритные размеры (В×Ш×Г)	430 × 240 × 310 мм
Вес нетто	5,6 кг
Напряжение питания	220-240 В, 50 Гц
Номинальная мощность	1600 Вт
Максимальная мощность	1800 Вт
Мощность всасывания	>360 Вт
Объем пылесборника	3 л
Тип фильтра	HEPA H13 (выпускной), микрофильтр (моторный)
Уровень шума	75 дБ
Радиус действия	6 м
Длина электрошнура	5 м
Регулировка мощности всасывания	На корпусе и на ручке
Индикатор перегрузки	Есть
Защита от перегрева	Есть
Класс защиты от поражения электротоком	II
Комплектация	Пылесос, гофрированный шланг, металлическая телескопическая труба, универсальная щетка «пол/ковер», щелевая насадка «2 в 1», многоразовый текстильный мешок-пылесборник, 3 одноразовых бумажных мешка, руководство по эксплуатации, сервисная книжка
Периодичность замены HEPA-фильтра	Не менее 12 месяцев

Часто задаваемые вопросы - RV-339 Redmond

Как правильно собрать пылесос Redmond RV-339?

Подсоедините гофрированный шланг к входному отверстию на корпусе. Затем закрепите металлическую телескопическую трубу к шлангу, а на неё установите нужную насадку. Схема сборки приведена на странице 5 руководства.

Что делать, если индикатор на крышке пылесборника стал красным?

Это указывает на перегрузку двигателя или заполнение пылесборника. Отключите пылесос от сети, проверьте насадки, трубу и шланг на наличие засоров. Замените или очистите мешок-пылесборник согласно инструкции.

Как часто нужно чистить моторный фильтр?

Рекомендуется очищать моторный фильтр не реже одного раза в месяц. Снимите решетку, извлеките фильтр, промойте под струей воды, полностью высушите перед установкой.

Можно ли пылесосом всасывать жидкости?

Нет, категорически запрещено всасывать любые жидкости, а также убирать влажные поверхности. Попадание влаги внутрь может привести к серьезной поломке пылесоса.

Как заменить одноразовый бумажный мешок?

Отключите пылесос от сети. Откройте крышку отсека пылесборника, извлеките заполненный мешок. Установите новый бумажный мешок, убедившись, что картонная планка зафиксирована. Закройте крышку.

Что делать, если пылесос самопроизвольно отключился?

Сработала защита двигателя от перегрева. Отключите пылесос от сети и дайте ему остыть в течение примерно 30 минут. Перед повторным использованием проверьте отсутствие засоров.

Как очистить выпускной HEPA-фильтр?

Снимите решетку выпускного фильтра, извлеките HEPA-фильтр. Промойте его под проточной водой, но не используйте моющие средства. Тщательно просушите (не менее 24 часов) и установите обратно. Заменять фильтр рекомендуется раз в год.

Можно ли использовать удлинитель?

Да, но удлинитель должен быть рассчитан на потребляемую мощность прибора (до 1800 Вт). Несоответствие параметров может привести к короткому замыканию или возгоранию.

Как правильно сматывать шнур питания?

Для автоматического сматывания нажмите кнопку на корпусе пылесоса. Во избежание поломки механизма не вытягивайте шнур за желтую отметку. При сматывании придерживайте шнур, чтобы он не хлестал.

Что входит в комплектацию пылесоса?

В комплект входят: пылесос, гофрированный шланг, металлическая телескопическая труба, универсальная щетка «пол/ковер», щелевая насадка «2 в 1», многоразовый текстильный мешок-пылесборник, 3 одноразовых бумажных мешка, руководство по эксплуатации и сервисная книжка.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RV-339 Redmond

Если вы не получили требуемое качество обслуживания в сервисе, обращайтесь в головной сервисный центр по контактным данным, указанным в условиях гарантийного обслуживания

RUS 10
UKR 14
KAZ 18
ROU 22

СОДЕРЖАНИЕ

Меры безопасности....10
Технические характеристики....12
Комплектация 12
Устройство модели....12
I. ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ....12
II. ЭКСПЛУАТАЦИЯ ПРИБОРА 12
III. УХОД ЗА ПРИБОРОМ 13
Хранение и транспортировка 13
IV. ПЕРЕД ОБРАЩЕНИЕМ В СЕРВИСЦЕНТР 13
V. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА....13

A4

Благодарим вас за то, что отдали предпочтение бытовой технике REDMOND.

REDMOND – это качество, надежность и неизменно внимательное отношение к потребностям клиентов. Надеемся, что вам понравится продукция компании и вы также будете выбирать наши изделия в будущем.

Пылесос RV-339 предназначен для удаления пыли с полов и мебели в домашних условиях.

Хотите узнать больше? Посетите наш сайт www.redmond.company.

Здесь вы найдете актуальную информацию о предлагаемой технике REDMOND и ожидаемых новинках, сможете получить консультацию онлайн, а также заказать продукцию REDMOND и оригинальные аксессуары к ней в нашем интернет-магазине.

Служба поддержки пользователей REDMOND в России: 8-800-200-77-21 (звонок по России бесплатный).

Прежде чем использовать данное изделие, внимательно прочитайте руководство по эксплуатации и сохраните его в качестве справочника. Правильное использование приборо значительно продлит срок его службы.

Меры безопасности и инструкции, содержащиеся в данном руководстве, не охватывают все возможные ситуации, которые могут возникнуть в процессе эксплуатации прибора. При работе с устройством пользователь должен руководствоваться здравым смыслом, быть осторожным и внимательным.

МЕРЫ БЕЗОПАСНОСТИ

• Производитель не несет ответственности за повреждения, вызванные несоблюдением требований по технике безопасности и правил эксплуатации изделия.

• Данный электроприбор предназначен для использования в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, бытовых помещениях магазинов, офисов или в других подобных условиях непромышленной эксплуатации. Промышленное или любое другое нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации изделия. В этом случае производитель не несет ответственности за возможные последствия.

• Перед подключением устройства к электросети проверьте, совпадает ли ее напряжение с номинальным напряжением питания прибора. Эта информация указана в технических характеристиках и на заводской табличке изделия.

• Используйте удлинитель, рассчитанный на потребляемую мощность прибора, — несоответствие параметров может привести к короткому замыканию или возгоранию кабеля.
• Выключайте прибор из розетки после использования, а также во время его очистки или перемещения. Извлекайте электрошнур сухими руками, удерживая его за штепсель, а не за провод.
• Не переносите прибор, удерживая его за кабель или шланг. Не закрывайте дверь при наличии кабеля или шланга в дверном проеме. Не протягивайте шнур электропитания вблизи источников тепла. Следите за тем, чтобы электрошнур не перекручивался и не перегибался, не соприкасался с острыми предметами, углами и кромками мебели.

ПОМНИТЕ: случайное повреждение кабеля электропитания может привести к неполадкам, которые не соответствуют условиям гарантии, а также к поражению электротоком. При повреждении шнура питания его замену, во избежание опасности, должен производить изготовитель, сервисная служба или аналогичный квалифицированный персонал.

• Перед очисткой прибора убедитесь, что он отключен от электросети. Строго следуйте инструкциям по очистке прибора.
• Не допускайте попадания посторонних предметов в моторный отсек прибора. Не закрывайте всасывающие отверстия. Блокировка всасывания воздуха может привести к повреждению двигателя.

STOP ЗАПРЕЩАЕТСЯ погружать корпус прибора в воду или помещать его под струю воды!

Запрещена эксплуатация прибора в следующих случаях:

1. В помещениях с повышенной влажностью. Существует опасность короткого замыкания, выхода из строя двигателя.
2. На открытом воздухе – попадание влаги или посторонних предметов внутрь корпуса устройства может привести к его серьезным повреждениям.
3. Вблизи токсичных и легко воспламеняющихся веществ, в помещениях с высокой концентрацией паров горючих веществ (краски, растворителя и т. п.) или горючей пыли. Существует опасность взрыва или пожара.
4. Запрещено подносить всасывающую насадку к любым участкам тела или одежды. Неосторожное обращение может привести к серьезным травмам.
5. Запрещено всасывать раскаленную или остывшую золу, угли, а также непогашенные окурки от сигарет, тлеющий или горящий мусор. Засорение может привести к возгоранию.
6. Запрещено всасывать любые жидкости, а также убирать влажные поверхности — мокрые полы или ковры. Попадание влаги внутрь может привести к серьезной поломке пылесоса.
7. Запрещено всасывать порошки для заправки картриджей (тонеров) копировальных аппаратов и принтеров, муку и другие мелкодисперсные сыпучие вещества, а также строительную пыль, частицы штукатурки, гипса, бетона или цемента. Существует опасность засорения фильтров или повреждения двигателя.
8. Запрещено всасывать острые предметы: гвозди, битое стекло и т. п. Возможно повреждение пылесборника и фильтров.
9. Запрещается эксплуатация прибора с видимыми повреждениями на корпусе или шнуре электропитания, после падения или при возникно-

вении неполадок в работе. При возникновении любых неисправностей отключите прибор от электросети и обратитесь в сервисный центр.

• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игры с прибором.
• Запрещены самостоятельный ремонт прибора или внесение изменений в его конструкцию. Ремонт прибора должен производиться исключительно специалистом авторизованного сервис-центра. Непрофессионально выполненная работа может привести к поломке прибора, травмам и повреждению имущества.

STOP

ВНИМАНИЕ! Запрещено использование прибора при любых неисправностях.

REDMOND

Технические характеристики

Модель......RV-339

Напряжение......220-240 В, 50 фд

Номинальная мощность......1600 Вт

Максимальная мощность......1800 Вт

Защита от поражения электротоком......класс II

Мощность всасывания......>360 Вт

Защита от перегрева......есть

Система сбора пыли......мешок-пылесборник, выпускной фильтр

Объем пылесборника......3 л

Класс НЕРА-фильтра......H13

Защитный моторный фильтр......микрофильтр

Уровень шума......75 дБ

Радиус действия......6 м

Регулировка мощности всасывания......на корпусе

Индикация перегрузки......есть

Габаритные размеры (в полной комплектации)...... 430 × 240 × 310 мм

Вес нетто (в полной комплектации)...... 5,6 кг ± 3%

Длина электрошнура......5 м

Комплектация

Пылесос....	1 шт.
Гофрированный шланг....	1 шт.
Металлическая телескопическая труба....	1 шт.
Универсальная щетка «пол/ковер»....	1 шт.
Щелевая насадка «2 в 1».	1 шт.
Многоразовый текстильный мешок-пылесборник....	1 шт
Одноразовые бумажные мешки-пылесборники....	3 шт
Руководство по эксплуатации....	1 шт.
Сервисная книжка....	1 шт.

Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе постоянного совершенствования своей продукции без дополнительного уведомления об этих изменениях.

Устройство модели (схема А1, стр. 4)

1. Выпускной НЕРА-фильтр
2. Мешок-пылесборник
3. Кнопка включения/выключения прибора
4. Решетка отсека выпускного фильтра
5. Регулятор мощности двигателя

6. Крышка отсека для пылесборника

7. Кнопка автоматического сматывания шнура

8. Индикатор перегрузки
9. Входное отверстие
10. Крепление для универсальной щетки «пол/ковер»

11. Электрошнур

12. Колеса

13. Моторный фильтр
14. Решетка моторного фильтра
15. Металлическая телескопическая труба
16. Механический регулятор силы воздушного потока
17. Гофрированный шланг
18. Щелевая насадка «2 в 1»
19. Универсальная щетка «пол/ковер»
20. Ручка для переноски
21. Фиксатор крышки

I. ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

Аккуратно достаньте изделие и его комплектующие из коробки. Удалите все упаковочные материалы и рекламные наклейки.

Обязательно сохраните на месте предупреждающие наклейки, ноклейки-указатели (при наличии) и табличку с серийным номером изделия на его корпусе! После транспортировки или хранения при низких температурах необходимо выдержать прибор при комнатной температуре не менее 2 часов перед включением.

Корпус прибора и все съемные части протрите влажной тканью и тщательно просушите. Проверьте наличие и правильность установки мешка-пылесборника, моторного и выпускного фильтров. Во избежание появления постороннего запаха перед первым использованием прибора произведите его очистку.

Перед использованием убедитесь в том, что внешние и видимые внутренние части прибора не имеют повреждений, сколов и других дефектов.

II. ЭКСПЛУАТАЦИЯ ПРИБОРА

В комплект поставки прибора входят 2 насадки:

• универсальная щетка «пол/ковер» подходит для очистки полов с гладким покрытием или коврового покрытия с коротким ворсом;
• щелевая насадка «2 в 1» подходит для очистки мягкой мебели, техники или трудно-доступных мест (углы, узкие пространства между мебелью и стенами и др.).

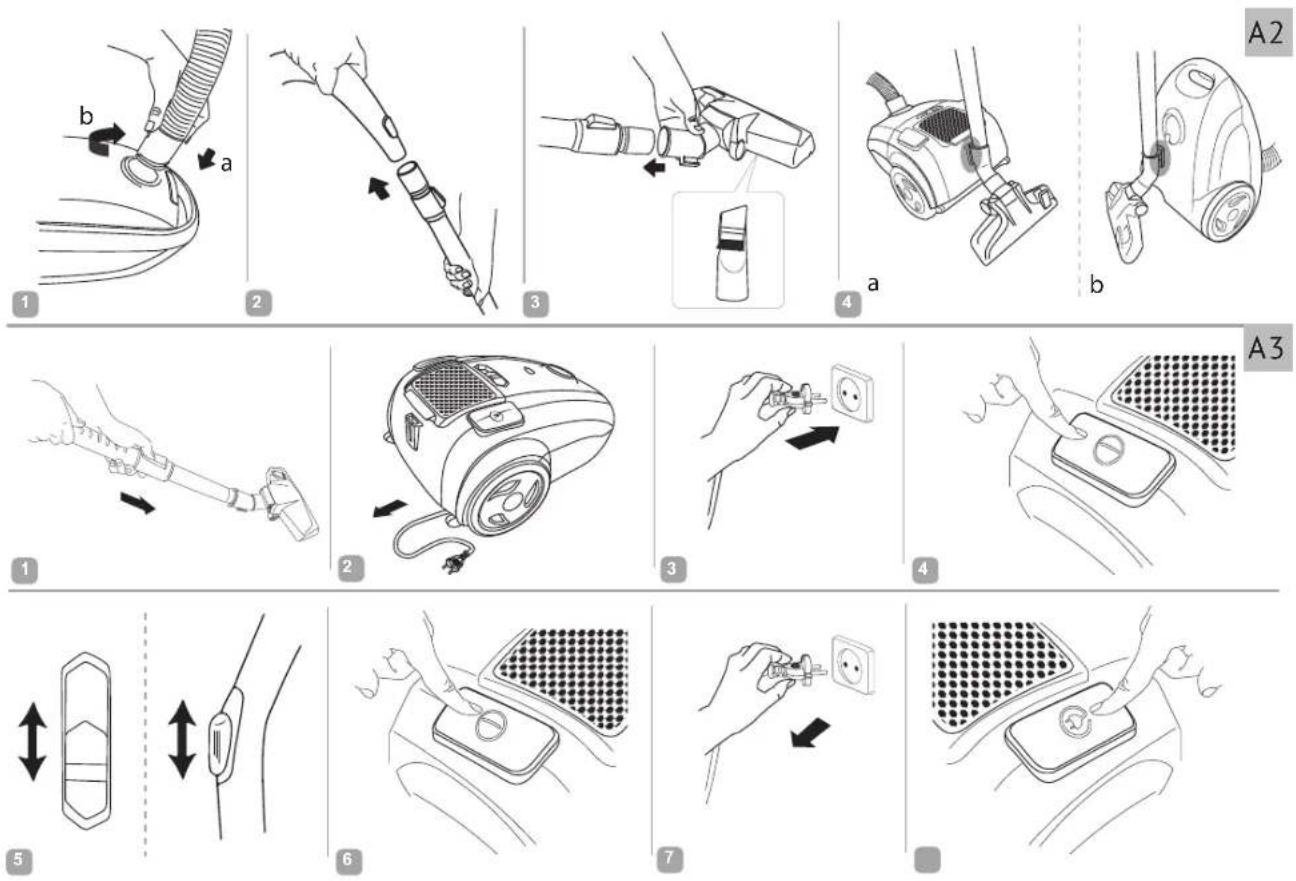

Порядок сборки прибора см. на схеме A2 (стр. 5).

Для компактного хранения пылесоса на задней стенке устройства предусмотрены специальные фиксаторы для крепления насадки «пол/ковер».

Порядок использования прибора см. на схеме A3 (стр. 5). Во избежание выхода из строя механизма сматывания электрошнура не вытягивайте его из корпуса дальше желтой отметки.

Во время уборки вы можете настраивать мощность пылесоса с помощью регулятора на корпусе, а также изменять мощность воздушного потока, используя регулятор на ручке (см. схему A3.5).

После каждого использования проводите очистку прибора в соответствии с рекомендациями раздела «Уход за прибором».

Индикатор заполнения пылесборника / перегрузки двигателя

Если индикатор на крышке пылесборника стал красным:

• Всасывание воздуха блокируется при высокой мощности работы двигателя (двигатель перегружен). Выключите пылесос, отсоедините его от электросети. Проверьте насадки, телескопическую трубу, гофрированный шланг и пылесборник на наличие засоров. Удалите засоры.
• Мешок-пылесборник заполнен. Выключите пылесос, отключите его от электросети. Замените или очистите мешок-пылесборник согласно схеме A4 или A5 (стр. 6).

III. УХОД ЗА ПРИБОРОМ

Прежде чем приступать к очистке прибора, убедитесь, что он отключен от электросети. Протирайте корпус прибора, гофрированный шланг и металлическую телескопическую трубу влажной мягкой тканью. НЕ МОЧИТЕ!

ЗАПРЕЩАЕТСЯ помещать моторный блок, штепсель и шнур электропитания под струю воды или погружать их в воду, а также использовать для очистки прибора любые химически агрессивные или абразивные вещества.

Порядок замены одноразового пылесборника и очистки многоразового текстильного пылесборника см. на схемах A4 и A5 (стр. 6), полностью просушите.

Порядок очистки моторного фильтра см. на схеме А6 (стр. 7), полностью просушите.

Порядок очистки и замены выпускного НЕРА-фильтра см. на схемах A7 (стр. 8) и A8 (стр. 9) соответственно.

Очищайте или заменяйте пылесборники по мере заполнения.

Моторный фильтр очищайте не реже одного раза в месяц.

Периодически промывайте выпускной НЕРА-фильтр под струей воды, полностью просушите перед повторным использованием.

Ресурс работы НЕРА-фильтра составляет не менее 12 месяцев.

Насадки протирайте влажной мягкой тканью или промывайте под струей воды, полностью просушите.

Убедитесь в правильности установки всех элементов, прежде чем возобновлять использование пылесоса.

Хранение и транспортировка

Перед хранением и повторной эксплуатацией очистите и полностью просушите все части прибора. Для удобства хранения на корпусе пылесоса предусмотрено специальное крепление для универсальной щетки.

При транспортировке и хранении запрещается подвергать прибор механическим воздействиям, которые могут привести к повреждению прибора и/или нарушению целостности упаковки. Необходимо беречь упаковку прибора от попадания воды и других жидкостей.

IV. ПЕРЕД ОБРАЩЕНИЕМ В СЕРВИС-ЦЕНТР

Неисправность Возможная причина Способ устранения

Прибор не включается	В электророзетке отсутствует напряжение	Подключите прибор к исправной электророзетке
Во время работы мощность всасывания заметно снизилась, появился сильный шум или прибор самопроизводственно выключился	Конгейнер для сбора пыли переполнен Фильтр засоренНасадка, металлическая трубка или гофрированный швагт засорены	Проведите очистку прибора в соответствии с рекомендациями раздела «Уход за прибором»
Прибор самопроизвольно отключился	Сработала защита двигателя от перергева	Отключите прибор от электросети и не используйте до полного осьзывания

В случае если неисправность устранить не удалось, обратитесь в авторизованный сервисный центр.

V. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На данное изделие предоставляется гарантия сроком на 2 года с момента приобретения. В течение гарантийного периода изготовитель обязуется устранить путем ремонта, замены деталей или замены всего изделия любые заводские дефекты. Гарантия вступает в силу только в том случае, если дата покупки подтверждена печатью магазина и подписью продавца на оригинальном гарантийном талоне. Настоящая гарантия признается лишь в том случае, если изделие применялось в соответствии с руководством по эксплуатации, не ремонтировалось, не разбиралось и не было повреждено в результате неправильного обращения с ним, а также сохранена полная комплектность изделия. Данная гарантия не распространяется на естественный износ изделия и расходные материалы (фильтры и т. д.).

Срок службы изделия и срок действия гарантийных обязательств на него исчисляются со дня продажи или с даты изготовления изделия (в случае, если дату продажи определить невозможно).

Дату изготовления прибора можно найти в серийном номере, расположенном на идентификационной наклейке на корпусе изделия. Серийный номер состоит из 13 знаков. 6-й и 7-й знаки обозначают месяц, 8-й – год выпуска устройства.

0000011233333

1 - месяц производства (01 - январь, 02 - февраль _ 12 - декабры)

3 - серийный номер модели

Установленный производителем срок службы прибора составляет 4 года со дня его приобретения при условии, что эксплуатация изделия производится в соответствии с данным руководством и применимыми техническими стандартами.

Упаковку, руководство пользователя, а также сам прибор необходимо утилизировать в соответствии с местной программой по переработке отходов. Не выбросывойте такие изделия вместе с обычным бытовым мусором.

REDOMOND

III. ДОГЛЯД ЗА ПРИЛАДОМ

III. АСПАПТЫН КУТИМИ

Производитель: «Пауэр Пойнт Инк. Лимитед» №1202 Хай Юн Гэ (В1) Лин Хай Шан Чжуан Сямейлин Футьян, Шеньжень, Китай, 518049.

Импортер: ООО «АЛЬФА», 198099, РФ, г. Санкт-Петербург, ул. Промышленная, д. 38, корп. 2, литера А.

© REDMOND. Все права защищены. 2018

Воспроизведение, передача, распространение, перевод или другая переработка данного документа или любой его части без предварительного письменного разрешения правообладателя запрещены.

www.redmond.company

www.multivarka.pro

www.store.redmond.company

www.smartredmond.com

Made in China

RV-339-CIS-UM-3
