РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CHEL6W Freggia

ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ИСПОЛЬЗОВАНИЮ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Высокая производительность – 600 м³

Кнопочноеуправление

Галогеннаяподсветка

Низкий уровень шума

• Долговечные жироулавливающие алюминиевые фильтры

Благодарим Вас за приобретение вытяжки компании Freggia. Пожалуйста, внимательно прочитайте данное руководство пользователя, так как в нем содержатся инструкции по безопасной установке, эксплуатации и обслуживанию вытяжки.

Сохраните его для использования в будущем.

ВНИМАНИЕ!

Важная информация по безопасности.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:

дополнительная информация по эксплуатации устройства.

COBET:

советы и рекомендации по эксплуатации устройства.

СОДЕРЖАНИЕ

ОСНОВНЫЕ ПРЕИМУЩЕСТВА....2

СОДЕРЖАНИЕ....3

ОБЩИЕ СВЕДЕНИЯ....4

МЕРЫ ПРЕДОСТОРОЖНОСТИ....4

УСТАНОВКА И ПОДКЛЮЧЕНИЕ....5

ОБЩИЕ РЕКОМЕНДАЦИИ......5

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ....5

МОНТАЖ ПЛАСТИКОВОГО РАСПОРНОГО ЭЛЕМЕНТА....5

ИНСТРУКЦИЯ ПО УСТАНОВКЕ....5

МОНТАЖ ДЕКОРАТИВНЫХ ТЕЛЕСКОПИЧЕСКИХ СБОРОЧНЫХ ЭЛЕМЕНТОВ....5

ПОДКЛЮЧЕНИЕ В РЕЖИМЕ РЕЦИРКУЛЯЦИИ......6

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ......6

ЗАМЕНА ГАЛОГЕННЫХ ЛАМП....6

ПАНЕЛЬ УПРАВЛЕНИЯ....7

ОБЩИЕ СВЕДЕНИЯ

Внимательно прочитайте данную инструкцию, поскольку она содержит важные сведения относительно безопасности установки, эксплуатации и технического обслуживания изделия. Сохраните инструкцию, она может пригодиться Вам в будущем.

Данное устройство разработано для следующих вариантов использования:

• вытяжное устройство (отвод воздуха из помещения),
• фильтрующее устройство (рециркуляция воздуха внутри помещения).

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Внимание!

Кухонная вытяжка во время работы удаляет из помещения воздух, необходимый для процесса горения. Поэтому в случае одновременного использования кухонной вытяжки и горелки или очага, которые нуждаются в доступе воздуха и используют альтернативные виды энергии (газ, керосин, твердое топливо и т. п.), необходимо обеспечить достаточную вентиляцию помещения. Отрицательное давление в помещении не должно превышать 4 Па (4×10 ^-5 бар). Для наружных выводов необходимо соблюдать правила, действующие в Вашей стране.

• ПРЕЖДЕ ЧЕМ ПОДКЛЮЧИТЬ УСТРОЙСТВО К ЭЛЕКТРИЧЕСКОЙ СЕТИ:

• Убедитесь, что параметры электросети совместимы с техническими характеристиками изделия.
- Если провод электропитания поврежден, замените его или весь специальный блок у производителя либо в авторизированном сервисном центре.
- Это устройство должно быть подключено к электросети с помощью вилки, рассчитанной на силу тока в 3 А, или с помощью проводного соединения, рассчитанного на силу тока в 3 А.

Внимание!

• Не пытайтесь проверить фильтры на работающей вытяжке.
• Не дотрагивайтесь до лампочек и прилегающих к ним поверхностей во время и после длительной эксплуатации осветительного устройства.
• Под вытяжкой запрещается готовить пищу, используя некоторые способы приготовления с применением открытого огня (например, фламбе).
• Избегайте открытого пламени, оно вредно для фильтров и создает опасность возникновения пожара.
  • Следите за пищей во время жарения, так как перегретое масло может воспламеняться.
• Изделие не рассчитано на эксплуатацию детьми или недееспособными лицами без присмотра.
  • Не разрешайте детям играть с изделием.
• Если кухонная вытяжка используется одновременно с другими устройствами, в которых применяются газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция.
  • В случае выполнения операций по чистке изделия без соблюдения инструкций существует опасность возгорания.

Данное изделие имеет маркировку соответствия следующим нормативам: Европейская Директива 2002/96/EC и Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ утилизации на изделии или в прилагаемой к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся переработкой электрических и электронных устройств. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями относительно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

ОБЩИЕ РЕКОМЕНДАЦИИ

Минимальное расстояние между основной нагревающейся плоскостью и нижней частью кухонной вытяжки должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верхняя часть должна располагаться снаружи нижней части.

Не соединяйте вывод из вытяжки с каналом циркуляции горячего воздуха или с каналом, который используется для отвода дыма от устройств, работающих от альтернативных видов энергии (газ, керосин, твердое топливо и т. п.).

Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (рис. 7).

В случае если устройство будет использоваться в режиме отвода воздуха, рекомендуется обеспечить помещение выводным отверстием.

Рекомендуется использовать трубу дымохода диаметром 150 мм. Использование суженной трубы может уменьшить КПД вытяжки и увеличить уровень шума.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Внимание!

Монтаж и подключение к электросети должны производиться квалифицированным персоналом.

Внимание!

Перед началом монтажа наденьте специальные защитные перчатки.

Устройство имеет класс заземления II, поэтому не нужно подключать дополнительный провод для заземления.

Подсоединение к электрической сети выполняется следующим образом:

• коричневый провод – L (фазовый)
• синий провод – N (нейтральный)

Если на кабеле нет вилки, установите вилку, рассчитанную на работу с нагрузкой, указанной в таблице характеристик. Если вытяжка оснащена вилкой, она устанавливается таким образом, чтобы вилка была доступна.

В случае прямого подсоединения к электросети между устройством и сетью нужно поместить многополюсный выключатель с зазором контактов минимум 3 мм, который рассчитан на нужную нагрузку и отвечает действующим нормам.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

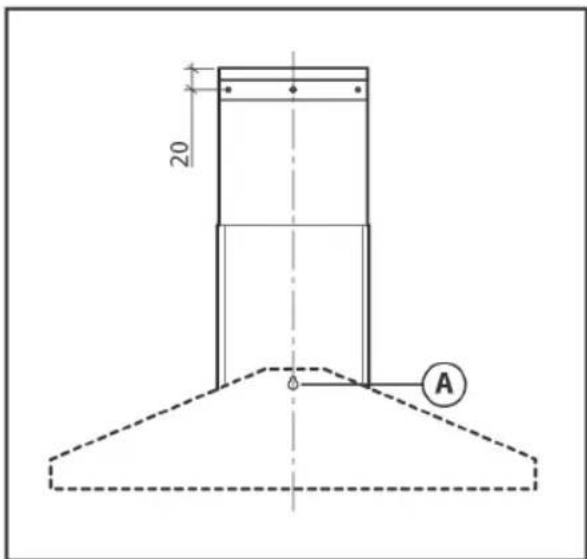

1. Подготовьте в стене отверстие A, соблюдая указанные расстояния (рис. 2).
2. Прикрепите вытяжку к стене и выровняйте устройство в горизонтальном положении.
3. Закрепите окончательно вытяжку двумя винтами A (рис. 5).

Совет: в зависимости от варианта монтажа используйте винты (шурупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должна быть установлене кухонная вытяжка.

МОНТАЖ ДЕКОРАТИВНЫХ ТЕЛЕСКОПИЧЕСКИХ СБОРОЧНЫХ ЭЛЕМЕНТОВ

1. Предварительно выполните подводку электропроводов внутри декоративного сборочного элемента.
2. Если Ваша кухонная вытяжка подключается в режиме отвода воздуха, подготовьте отверстие для отвода воздуха.

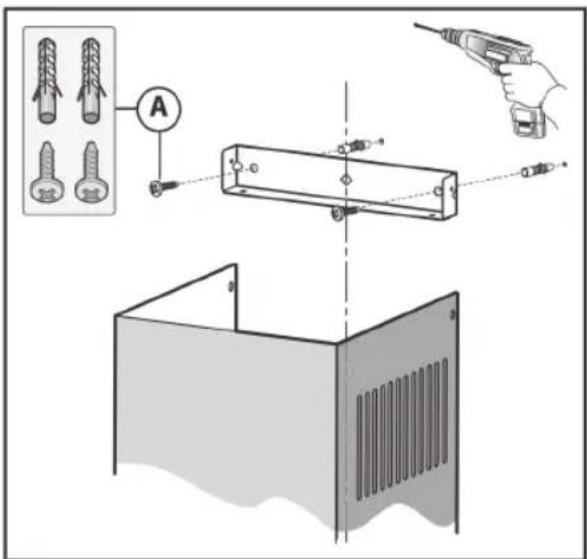

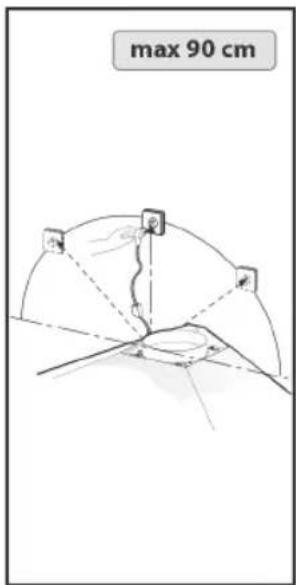

3. Установите опорную скобу верхнего декоративного телескопического элемента и прикрепите её винтами A (рис. 3) к стене так, чтобы она находилась на одной оси с Вашей вытяжкой, соблюдая расстояние от потолка, указанное на рис. 2.
4. Соедините фланец С с отверстием для отвода воздуха посредством соединительной трубы (рис. 5).

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

1. Вставьте верхний сборочный элемент в нижний и установите конструкцию над корпусом вытяжки.
2. Сместите верхний сборочный элемент до кронштейна и прикрепите его винтами В (рис. 6).

ПОДКЛЮЧЕНИЕ В РЕЖИМЕ РЕЦИРКУЛЯЦИИ

В режиме рециркуляции очищенный воздух возвращается в помещение.

Для того чтобы вытяжка работала в режиме рециркуляции (фильтрации воздуха), Вам необходимо приобрести фильтры с активированным углем.

Для подключения кухонной вытяжки в режиме рециркуляции выполните следующее:

1. Установите кухонную вытяжку.

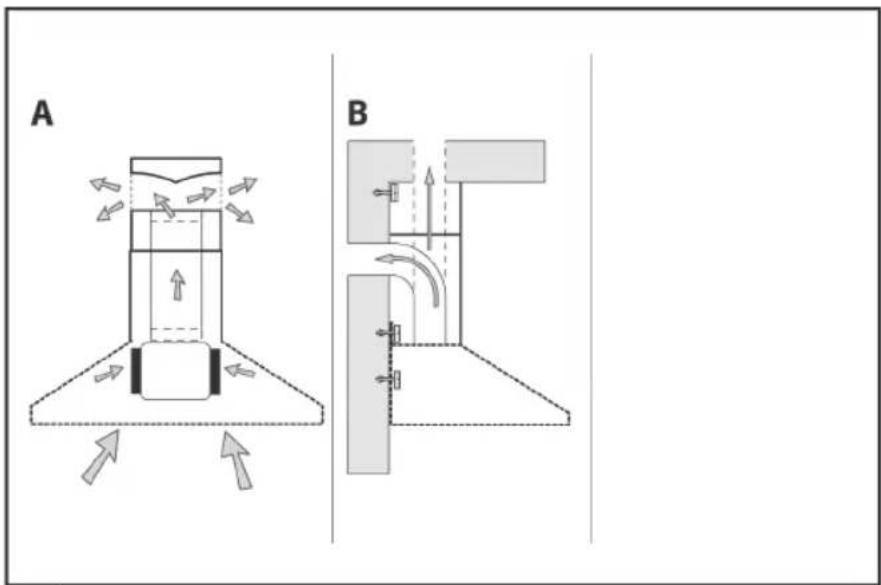

2. Подсоедините отводной канал воздуха M к скобе и закрепите его на ней винтами I, как показано на рис. 4.
3. Установите фильтры с активированным углём на блок всасывания, следуя указаниям на рис. 8.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рекомендуется включать кухонную вытяжку перед началом приготовления какого-либо блюда. По завершении приготовления рекомендуется оставить вытяжку включенной в течение 15 минут для полного удаления испарений и дыма.

Исправная работа вытяжки зависит от правильного и регулярного технического обслуживания, в особенности от ухода за фильтрами-жироуловителями и за угольными фильтрами.

Фильтры-жироуловители задерживают жирные частицы из воздуха, поэтому скорость их засорения зависит от регулярности использования вытяжки.

Алюминиевые жироулавливающие фильтры необходимо мыть не реже одного раза в 2 месяца во избежание возгорания следующим образом:

• снимите фильтр с решетки и промойте его в растворе с нейтральным моющим средством до размягчения жирного налета;
• промойте фильтр обильным количеством теплой воды и просушите.

Алюминиевые жироулавливающие фильтры также можно мыть в посудомоечной машине. После нескольких моек цвет алюминиевых фильтров может измениться. Это не влияет на качество работы фильтров и не является основанием для их замены.

В случае несоблюдения инструкций по замене и чистке фильтров может возникнуть опасность возгорания фильтров-жироуловителей.

Угольные фильтры служат для очистки воздуха, который затем возвращается в помещение. Угольные фильтры не моются и не восстанавливаются, а заменяются не реже, чем раз в 4 месяца эксплуатации вытяжки. Срок службы активированного угля зависит от продолжительности эксплуатации вытяжки, площади кухни и регулярности чистки фильтров-жироуловителей.

Внимание!

Жироулавливающие фильтры необходимо тщательно высушить перед установкой в вытяжку.

Совет. Регулярно протирайте вытяжку снаружи и внутри при помощи влажной салфетки, смоченной в нейтральном неабразивном моющем средстве.

Внимание!

Несоблюдение рекомендаций по очистке вытяжки и замене и очистке фильтров приводит к опасности возникновения пожара. Рекомендуется следовать приведённым инструкциям.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

RU

ЗАМЕНА ГАЛОГЕННЫХ ЛАМП

Данная вытяжка оснащается галогенными лампами, которые позволяют значительно снизить электропотребление по сравнению с традиционными лампами накаливания и имеют увеличенный срок службы.

Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах (рис. 13). Замените лампы на лампы такого же типа.

Лампы вытяжки служат для освещения варочной панели во время приготовления пищи и не рассчитаны на длительную работу для обычного освещения помещения. Продолжительное использование ламп вытяжки значительно сокращает срок их службы.

ПАНЕЛЬ УПРАВЛЕНИЯ

↑
B

↑
C

↑
D

↑
E

↑
A

A – включение/выключение подсветки
В – выключение вытяжки
С – первая скорость
D – вторая скорость
E – третья скорость

Внимание!

Если выдвижная каретка закрывается при заданной скорости 2, после ее открытия вытяжка включается на той же скорости, на которой она была выключена.

ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРЬ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ РЕКОМЕНДАЦИЙ.

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В ДИЗАЙН И ТЕХНИЧЕСКИЕ ХА-РАКТЕРИСТИКИ ВЫТЯЖЕК БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
