Тип продукта	Кухонная вытяжка
Бренд	Freggia
Модель	CHT16W
Ширина	60 см
Глубина	32 см
Высота	27-42 см (регулируемая)
Вес нетто	около 10 кг
Питание	230 В ~ 50 Гц
Максимальная производительность вытяжки	600 м³/ч
Уровень шума (макс.)	65 дБ(А)
Количество скоростей	3
Освещение	светодиодное, 2 x 1,5 Вт
Жировой фильтр	Алюминиевый, моющийся
Угольный фильтр	Доступен как опция
Режим работы	Отвод / Циркуляция
Диаметр воздуховода	120 мм
Регулировка температуры	Не применимо
Система быстрого запуска	Нет
Очистка фильтра	Вручную или в посудомоечной машине
Безопасность	Автоматическое отключение при перегреве
Совместимость с умным домом	Нет

Часто задаваемые вопросы - CHT16W Freggia

Как установить вытяжку Freggia CHT16W?

Установите вытяжку согласно инструкции по монтажу. Убедитесь, что воздуховод имеет диаметр 120 мм и выведен наружу (режим отвода) или установите угольный фильтр (режим циркуляции). Вытяжка крепится к стене или шкафу.

Как часто нужно чистить жировой фильтр?

Алюминиевый фильтр следует чистить каждые 2-4 недели в зависимости от интенсивности приготовления. Его можно мыть вручную в теплой воде с моющим средством или в посудомоечной машине.

Как заменить угольный фильтр?

Угольный фильтр следует заменять каждые 3-6 месяцев. Чтобы заменить его, откройте крышку фильтра, извлеките старый фильтр и вставьте новый. Убедитесь, что модель фильтра подходит для CHT16W.

Что делать, если вытяжка не работает?

Проверьте, подключена ли вытяжка к электропитанию и не отключен ли предохранитель. Если она всё ещё не работает, обратитесь в сервисный центр. Не пытайтесь самостоятельно ремонтировать двигатель.

Какие размеры у вытяжки Freggia CHT16W?

Ширина: 60 см, глубина: 32 см, высота регулируется от 27 до 42 см. Вес вытяжки около 10 кг.

Может ли вытяжка работать в режиме циркуляции?

Да, вытяжка CHT16W может работать в режиме циркуляции, но требует установки угольного фильтра (продается отдельно). Угольный фильтр поглощает запахи и влагу.

Как регулировать скорость вентилятора?

Используйте панель управления на передней панели вытяжки. Доступны 3 скорости (низкая, средняя, высокая). Кнопка с обозначением + и - обычно служит для изменения скорости.

Почему вытяжка шумная?

Шум может быть вызван загрязнением фильтра, неправильным монтажом или препятствием в воздуховоде. Почистите фильтры и проверьте проходимость воздуховода. Максимальный уровень шума составляет 65 дБ(А).

Какое освещение в вытяжке?

Вытяжка оснащена 2 светодиодами мощностью 1,5 Вт каждый. Если они перегорят, замените их на новые (см. инструкцию). Используйте только оригинальные детали.

Можно ли управлять вытяжкой дистанционно?

Нет, вытяжка Freggia CHT16W не имеет функции дистанционного управления или связи с приложением. Управление осуществляется вручную с помощью кнопок.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CHT16W Freggia

ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ИСПОЛЬЗОВАНИЮ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Высокая производительность:

900 м³ для моделей CHAR6, CHC16

600 м³ для модели СНТ16

Удобное управление с помощью кнопок (CHAR6, CHC16) или слайдера (CHT16)

Галогеннаяподсветка

Низкий уровень шума

• Долговечные жироулавливающие алюминиевые фильтры

Благодарим Вас за приобретение вытяжки компании Freggia. Пожалуйста, внимательно прочитайте данное руководство пользователя, так как в нем содержатся инструкции по безопасной установке, эксплуатации и обслуживанию вытяжки.

Сохраните его для использования в будущем.

ВНИМАНИЕ!

Важная информация по безопасности.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:

дополнительная информация по эксплуатации устройства.

COBET:

советы и рекомендации по эксплуатации устройства.

СОДЕРЖАНИЕ

ОСНОВНЫЕ ПРЕИМУЩЕСТВА....2

СОДЕРЖАНИЕ....3

ОБЩИЕ СВЕДЕНИЯ....4

МЕРЫ ПРЕДОСТОРОЖНОСТИ....4

УСТАНОВКА И ПОДКЛЮЧЕНИЕ....5

ОБЩИЕ РЕКОМЕНДАЦИИ......5

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ....5

ИНСТРУКЦИЯ ПО УСТАНОВКЕ....5

МОНТАЖ ДЕКОРАТИВНЫХ ТЕЛЕСКОПИЧЕСКИХ СБОРОЧНЫХ ЭЛЕМЕНТОВ......5

ПОДКЛЮЧЕНИЕ В РЕЖИМЕ РЕЦИРКУЛЯЦИИ......6

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ......6

ЗАМЕНА ГАЛОГЕННЫХ ЛАМП....7

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛЕЙ CHAR6, СНС16....7

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛЕЙ СНТ16....8

ОБЩИЕ СВЕДЕНИЯ

Внимательно прочитайте данную инструкцию, поскольку она содержит важные сведения относительно безопасности установки, эксплуатации и технического обслуживания изделия. Сохраните инструкцию, она может пригодиться Вам в будущем.

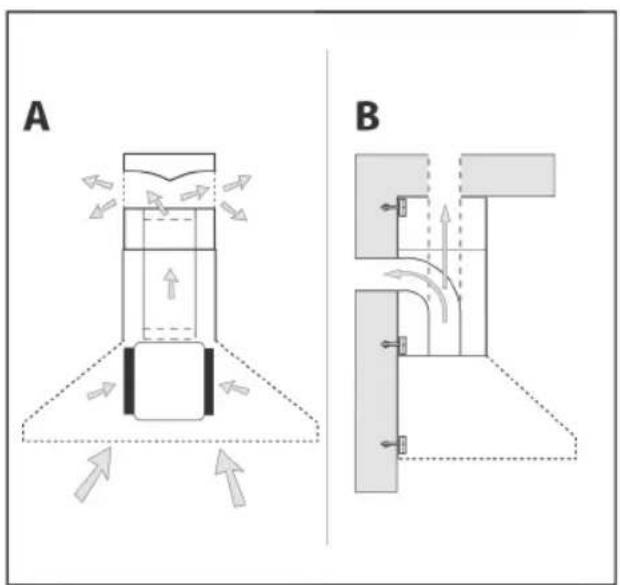

Данное устройство разработано для следующих вариантов использования:

• вытяжное устройство (вывод воздуха из помещения),
• фильтрующее устройство (рециркуляция воздуха внутри помещения).

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Внимание!

Кухонная вытяжка во время работы удаляет из помещения воздух, необходимый для процесса горения. Поэтому в случае одновременного использования кухонной вытяжки и горелки или очага, которые нуждаются в доступе воздуха и используют альтернативные виды энергии (газ, керосин, твердое топливо и т. п.), необходимо обеспечить достаточную вентиляцию помещения. Отрицательное давление в помещении не должно превышать 4 Па (4×10 ^-5 бар). Для наружных выводов необходимо соблюдать правила, действующие в Вашей стране.

• ПРЕЖДЕ ЧЕМ ПОДКЛЮЧИТЬ ПРИБОР К ЭЛЕКТРИЧЕСКОЙ СЕТИ:

• Убедитесь, что параметры электросети совместимы с техническими характеристиками изделия.
- Если провод электропитания поврежден, замените его или весь специальный блок у производителя либо в авторизированном сервисном центре.
- Это устройство должно быть подключено к электросети с помощью вилки, рассчитанной на силу тока в 3 А, или с помощью проводного соединения, рассчитанного на силу тока в 3 А.

Внимание!

• Не пытайтесь проверить фильтры на работающей вытяжке.
• Не дотрагивайтесь до лампочек и прилегающих к ним поверхностей во время и после длительной эксплуатации осветительного прибора.
• Под вытяжкой запрещается готовить пищу, используя некоторые способы приготовления с применением открытого огня (например, фламбе).
• Избегайте открытого пламени, оно вредно для фильтров и создает опасность пожара.
  • Следите за пищей во время жарения, так как перегретое масло может воспламеняться.
• Изделие не рассчитано на эксплуатацию детьми или недееспособными лицами без присмотра.
  • Не разрешайте детям играть с изделием.
• Если кухонная вытяжка используется одновременно с другими приборами, в которых применяются газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция.
  • В случае выполнения операций по чистке изделия без соблюдения инструкций существует опасность возгорания.

Данное изделие имеет маркировку соответствия следующим нормативам: Европейская Директива 2002/96/EC и Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ утилизации на изделии или в прилагаемой к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся переработкой электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями относительно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

ОБЩИЕ РЕКОМЕНДАЦИИ

Минимальное расстояние между основной нагревающейся плоскостью и нижней частью кухонной вытяжки должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верхняя часть должна располагаться снаружи нижней части.

Не соединяйте вывод из вытяжки с каналом циркуляции горячего воздуха или с каналом, который используется для отвода дыма от приборов, работающих от альтернативных видов энергии (газ, керосин, твердое топливо и т.п.).

Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (рис. 5).

В случае если прибор будет использоваться в режиме отвода воздуха, рекомендуется обеспечить помещение выводным отверстием.

Рекомендуется использовать трубу дымохода диаметром 150 мм для моделей CHAR6, CHC16 и 120 мм для модели СНТ16. Использование суженной трубы может сократить КПД вытяжки и увеличить уровень шума.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Внимание!

Монтаж и подключение к электросети должны производиться квалифицированным персоналом.

Внимание!

Перед началом монтажа наденьте специальные защитные перчатки.

Прибор имеет класс заземления II, поэтому не нужно подключать дополнительный провод для заземления.

Подсоединение к электрической сети выполняется следующим образом:

• коричневый провод – L (фазовый)
• синий провод – N (нейтральный)

Если на кабеле нет штепселя, установите штепсель, рассчитанный на работу с нагрузкой, указанной в таблице характеристик. Если вытяжка оснащена штепселем, она устанавливается таким образом, чтобы штепсель был доступен.

В случае прямого подсоединения к электросети между прибором и сетью нужно поместить многополюсный выключатель с зазором контактов минимум 3 мм, который рассчитан на нужную нагрузку и отвечает действующим нормам.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

1. Подготовьте в стене отверстие A, соблюдая указанные расстояния (Рис.2).
2. Прикрепите вытяжку к стене и выровняйте устройство в горизонтальном положении.

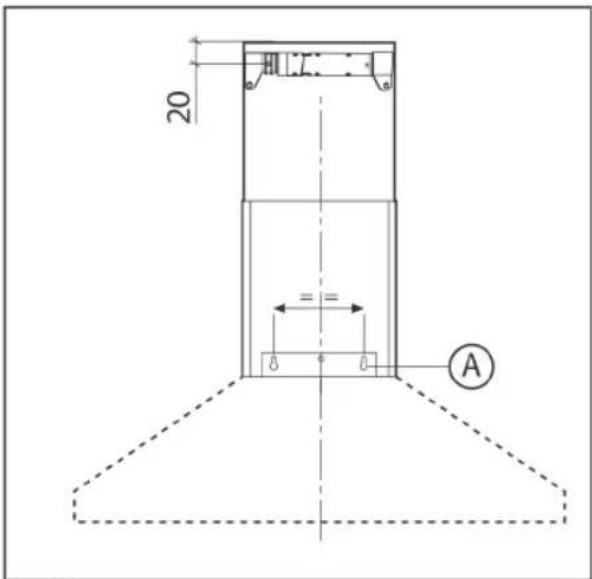

3. Закрепите окончательно вытяжку двумя винтами A(Рис.4).

Совет: в зависимости от варианта монтажа используйте винты (шурупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должна быть установлене кухонная вытяжка.

МОНТАЖ ДЕКОРАТИВНЫХ ТЕЛЕСКОПИЧЕСКИХ СБОРОЧНЫХ ЭЛЕМЕНТОВ

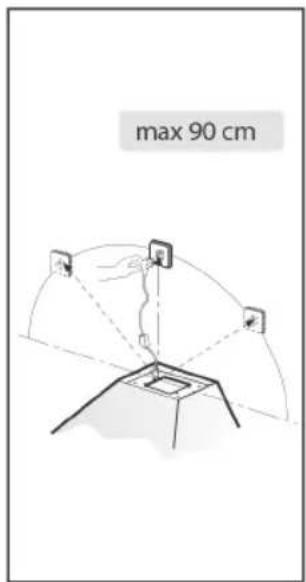

1. Предварительно выполните подводку электропроводов внутри декоративного сборочного элемента.
2. Если Ваша кухонная вытяжка подключается в режиме отвода воздуха, подготовьте отверстие для отвода воздуха.

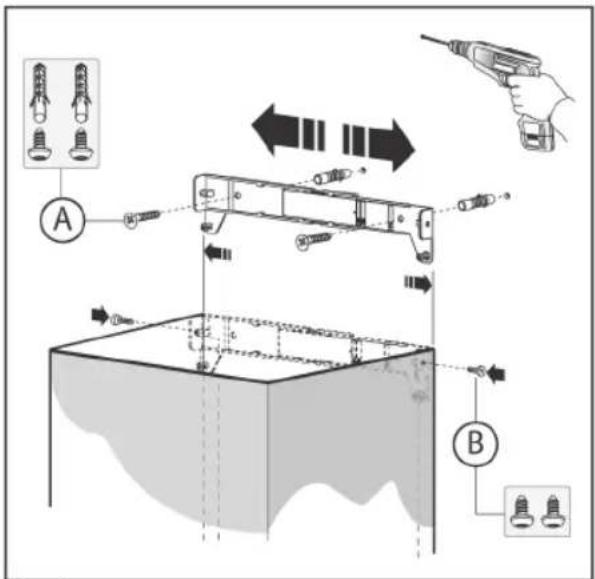

3. Отрегулируйте ширину поддерживающего кронштейна верхнего сборочного элемента (Рис.3).
4. Прикрепите его к потолку винтами А так, чтобы обеспечить его соосность с Вашей вытяжкой (Рис.3), соблюдая расстояние от потолка, указанное на Рис.2.
5. Соедините фланец С с отверстием для отвода воздуха посредством соединительной трубы (Рис.4).

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

1. Вставьте верхний сборочный элемент в нижний.
2. Сместите верхний сборочный элемент до кронштейна и прикрепите его винтами В (Рис.3).

ПОДКЛЮЧЕНИЕ В РЕЖИМЕ РЕЦИРКУЛЯЦИИ

В режиме рециркуляции очищенный воздух возвращается в помещение.

Для того чтобы вытяжка работала в режиме рециркуляции (фильтрации воздуха), Вам необходимо приобрести фильтры с активированным углем.

Для подключения кухонной вытяжки в режиме рециркуляции выполните следующее:

1. Установите кухонную вытяжку.
2. Установите фильтры с активированным углём на блок всасывания, следуя указаниям на рисунке 6.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рекомендуется включать кухонную вытяжку перед началом приготовления какого-либо блюда. По завершении приготовления рекомендуется оставить вытяжку включенной в течение 15 минут для полного удаления испарений и дыма.

Исправная работа вытяжки зависит от правильного и регулярного технического обслуживания, в особенности от ухода за фильтрами-жироуловителями и за угольными фильтрами.

Фильтры-жироуловители задерживают жирные частицы из воздуха, поэтому частота их засорения зависит от регулярности использования вытяжки.

Алюминиевые жироулавливающие фильтры необходимо мыть не реже одного раза в 2 месяца во избежание возгорания следующим образом:

• снимите фильтр с решетки и промойте его в растворе с нейтральным моющим средством до размягчения жирного налета;
• промойте фильтр обильным количеством теплой воды и просушите.

Алюминиевые жироулавливающие фильтры также можно мыть в посудомоечной машине. После нескольких моек цвет алюминиевых фильтров может измениться. Это не влияет на качество работы фильтров и не является основанием для их замены.

В случае несоблюдения инструкций по замене и чистке фильтров может возникнуть опасность возгорания фильтров-жироуловителей.

Фильтры с активированным углём необходимы для очистки воздуха в помещении и удаляют неприятные запахи при приготовлении пищи.

Нерегенерируемые фильтры с активированным углём необходимо заменять не реже 1 раза в 4 месяца. Насыщение активированного угля зависит от того, как часто использовался прибор, от вида кухни и от регулярности очистки жироудаляющего фильтра.

Регенерируемые фильтры с активированным углём необходимо мыть вручную, с использованием нейтральных моющих средств без абразивных добавок, или в посудомоечной машине при температуре не выше 65°C (при этом в машине не должна находиться посуда). После мойки удалите лишнюю воду, не повреждая фильтр, снимите пластмассовые детали и высушите коврик в духовом шкафу в течение не менее чем 15 минут при температуре не выше 100°C. Чтобы поддерживать фильтр с активированным углём в эффективном состоянии, эту операцию необходимо проводить каждые 2 месяца. Фильтр необходимо заменять не реже 3-х раз в год или чаще, если на коврике обнаружены повреждения.

Внимание!

Жироулавливающие фильтры необходимо тщательно высушить перед установкой в вытяжку.

Совет. Регулярно протирайте вытяжку снаружи и внутри при помощи влажной салфетки, смоченной в нейтральном неабразивном моющем средстве.

Внимание!

Несоблюдение рекомендаций по очистке вытяжки, и замене и очистке фильтров приводит к опасности пожара. Рекомендуется следовать приведённым инструкциям.

ЗАМЕНА ГАЛОГЕННЫХ ЛАМП

Данная вытяжка оснащается галогенными лампами, которые позволяют значительно снизить электропотребление по сравнению с традиционными лампами накаливания и имеют увеличенный срок службы.

Для моделей CHAR6, CHC16:

снимите стеклянную крышку C, поддев ее отверткой в специальных пазах (рис. 7). Замените лампы на лампы такого же типа.

Внимание!

Не прикасайтесь к лампам голыми руками.

Для модели СНТ16:

Используйте галогенные лампы того же типа (рис. 8).

Лампы вытяжки служат для освещения варочной панели во время приготовления пищи и не рассчитаны на длительную работу для обычного освещения помещения. Продолжительное использование ламп вытяжки значительно сокращает срок их службы.

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛЕЙ CHAR6, CHC16

A – включение/выключение подсветки
В – выключение вытяжки
С – кнопка первой скорости
D – кнопка второй скорости
E – кнопка третьей скорости
G – индикатор работы мотора

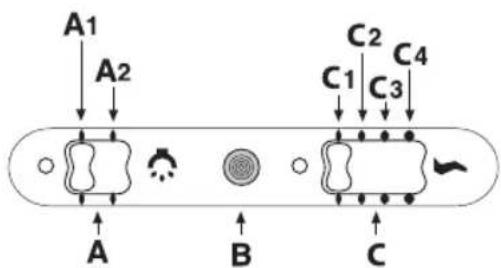

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛЕЙ СНТ16

A – включение/выключение подсветки:

A1 – подсветка выключена
A2 – подсветка включена

В - индикатор работы мотора

С - регулятор скорости:

C1 – вытяжка выключена
C2 – первая скорость
C3 – вторая скорость
C4 – третья скорость

Внимание!

Если выдвижная каретка закрывается при заданной скорости 2, после ее открывания вытяжка включается на той же скорости, на которой она была выключена.

ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ РЕКОМЕНДАЦИЙ.

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В ДИЗАЙН И ТЕХНИЧЕСКИЕ ХА-РАКТЕРИСТИКИ ВЫТЯЖЕК БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.

Рис. 1

Рис. 2

900 м³ для моделей CHAR6, CHC16

МОНТАЖ ДЕКОРАТИВНИХ ТЕЛЕСКОПІЧНИХ СКЛАДАЛЬНИХ ЕЛЕМЕНТІВ

Для моделей CHAR6, CHC16:

Инструкцию в электронном виде можно скачать на сайте www.freggia.com
