S22B8QDW1 - стиральная машина LG - Бесплатное руководство пользователя

Тип продукта	Стиральная машина
Модель	S22B8QDW1
Бренд	LG
Тип загрузки	Фронтальная
Максимальная загрузка	8 кг
Скорость отжима	1200 об/мин
Класс энергопотребления	A+++
Габариты (ВxШxГ)	850 x 600 x 550 мм
Вес	65 кг
Управление	Электронное с дисплеем
Количество программ	14
Функция пара	Да
Защита от протечек	Частичная
Уровень шума отжима	74 дБ
Материал бака	Нержавеющая сталь
Цвет	Белый
Страна производства	Республика Корея

Часто задаваемые вопросы - S22B8QDW1 LG

Как почистить фильтр сливного насоса?

Отключите машину от сети, слейте воду через аварийный слив, открутите фильтр (обычно внизу справа), очистите его от ворса и промойте. Установите обратно.

Что делать, если стиральная машина не запускается?

Проверьте, закрыта ли дверца, подаётся ли вода, не сработала ли защита от детей. Также убедитесь, что выбранная программа запущена нажатием кнопки "Пуск".

Как использовать функцию пара?

Выберите программу, поддерживающую пар (например, "Паровая обработка"), добавьте бельё и запустите. Пар помогает уменьшить сминание и освежить вещи.

Какой режим стирки выбрать для деликатных тканей?

Используйте программу "Деликатная" или "Ручная стирка" с температурой не выше 30°C и низкой скоростью отжима.

Как устранить ошибку OE (засор слива)?

Ошибка OE указывает на проблемы со сливом. Проверьте сливной шланг на перегибы, очистите фильтр насоса и убедитесь, что канализационная труба не забита.

Можно ли использовать жидкое моющее средство?

Да, но заливайте его в специальный отсек для жидких средств (обычно с меткой "II") или используйте дозатор, чтобы избежать повреждения барабана.

Как отключить звуковой сигнал?

Одновременно нажмите и удерживайте кнопки "Температура" и "Полоскание" в течение 3 секунд. На дисплее появится индикатор отключения звука.

Как установить стиральную машину?

Удалите транспортировочные болты, выровняйте машину по уровню, отрегулируйте ножки, подключите шланги подачи и слива воды, включите в розетку.

Как почистить барабан?

Запустите программу "Очистка барабана" с пустым барабаном, добавив немного отбеливателя или специального средства. Повторяйте каждые 2-3 месяца.

Что означает индикатор "Защита от детей"?

Этот индикатор горит, когда активирована блокировка от детей. Нажмите и удерживайте соответствующую кнопку (обычно "Температура" + "Полоскание") для отключения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S22B8QDW1 LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СТИРАЛЬНАЯ МАШИНА

Внимательно прочитайте данное руководство перед использованием стиральной машины и сохраните его на будущее.

F14B8Q/TD(W)(1\~9)

F12B8Q/TD(W)(1\~9)/S22B8QDW1

F10B8Q/TD(W)(1\~9)

www.lg.com

Х арактеристики изделия

MOTION

■ Защите от складок

Попеременное вращение барабана сводит к минимуму образование складок на белье.

■ Встроенный нагреватель

Внутренний нагреватель автоматически нагревает воду до оптимальной температуры в выбранный циклах.

■ Дополнительная экономия благодаря системе интеллектуальной стирки Intelligent Wash

Система интеллектуальной стирки определяет объем загрузки и температуру воды, а затем – оптимальный уровень воды и время стирки для обеспечения минимального потребления воды и электроэнергии.

■ Блокировка от детей

Блокировка от детей используется, чтобы дети не могли изменить программу, нажав какую-либо кнопку во время стирки.

■ Тихая система регулировки скорости

Путем определения объема загрузки и баланса система равномерно распределяет нагрузку для снижения уровня шума.

■ Система прямого привода

Прогрессивный бесщеточный двигатель постоянного тока вращает барабан напрямую без использования ремня или шкива.

■ 6 алгоритмов движения

В зависимости от выбранного режима стирки стиральная машина выполняет различные алгоритмы движения барабана или комбинации различных алгоритмов движения. Управляемая скорость вращения и способность барабана вращаться вправо и влево значительно повышают эффективность стирки, и вы получаете идеальные результаты каждый раз.

с одержание

Предупреждения 3.

Спецификации 4

Установка 5

Действия перед стиркой 11

Добавление моющего средства 1.2

Функционирование 14.

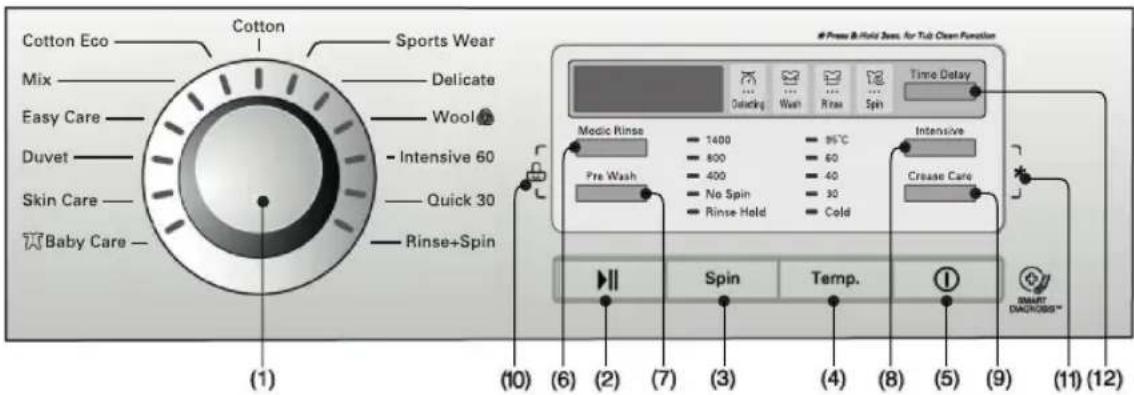

Как использовать стиральную машину .16.

Обслуживание 23

Устранение неполадок 27

Условия гарантии 31

редупреждения

ПОЛНОСТЬЮ ОЗНАКОМЬТЕСЬ С РУКОВОДСТВОМ И УКАЗАНИЯМИ ПО УСТАНОВКЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАШИНЫ

ПРЕДУПРЕЖДЕНИЕ

Для собственной безопасности соблюдайте все приведенные в данном руководстве указания, чтобы свести к минимуму риск пожара или взрыва, поражения электрическим током, повреждения имущества, травмы или смерти.

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Чтобы уменьшить риск пожара, поражения электрическим током или травм при использовании стиральной машины, следуйте приведенным ниже указаниям.

Перед установкой осмотрите внешние поверхности • машины на предмет повреждений. Если повреждения есть, не устанавливайте машину. Не устанавливайте и не храните машину в местах, • подверженных воздействию погодных явлений. Не производите никакие манипуляции с элементами • управления.

Не ремонтируйте и не заменяйте какие-либо детали • стиральной машины и не выполняйте никакое обслуживание самостоятельно, если в отношении таких действий нет конкретных рекомендаций в руководстве по обслуживанию пользователем или в опубликованных указаниях по самостоятельному ремонту, которые вам понятны и для выполнения которых у вас есть достаточные навыки.

Следите, чтобы под машиной и вокруг нее не было • горючих предметов, таких как пыль, бумаги, ветошь, химикаты т.д.

Если прибор используется детьми или вблизи детей, • необходим пристальный надзор. Не позволяйте детям играть на устройстве, вблизи или внутри данного или любого другого устройства.

Держите маленьких животных вдали от устройства. Не оставляйте дверцу машины открытой..

Открытая дверь может привлечь внимание детей, • которые захотят повисеть на ней или забраться внутрь машины.

Никогда не касайтесь внутренних частей машины, • когда она работает. Подождите, пока барабан полностью не остановится.

Стирка может ухудшить огнезащитные свойства • тканей.

Чтобы избежать этого, строго соблюдайте указания • производителей одежды относительно стирки и ухода.

Не стирайте и не сушите в машине одежду, если ее до этого чистили или замачивали с использованием горючих или взрывчатых веществ или на нее попали такие вещества (например, воск, масло, краска, бензин, обезжириватели, растворители химической чистки, керосин и т. п.). Масло может остаться в системе после полного цикла и привести к возгоранию в процессе сушки. Поэтому не загружайте в машины промасленную одежду.

• На захлопывайте с силой дверцу машины и не пытайтесь открыть дверцу силой, когда она заблокирована. Это может привести к повреждению машины.
• Когда машина стирает при высокой температуре, передняя дверца может быть очень горячей. Не дотрагивайтесь до дверцы.

Чтобы свести к минимуму возможность поражения • электрическим током, перед выполнением какого-либо обслуживания или чистки отсоединяйте машину от розетки питания или отключайте питание машины путем удаления предохранителя или выключения автоматического выключателя в домашнем распределительном щите.

• При отсоединении шнура от розетки не тяните за шнур. Так можно повредить шнур питания.
• Никогда не используйте устройство, если оно повреждено, неисправно, частично разобрано или какие-либо его части отсутствуют или повреждены, в том числе шнур или штекер.
• Перед утилизацией старой машины отсоедините ее от розетки. Выведите из строя штекер. Отрежьте кабель непосредственно на выходе из устройства, чтобы предотвратить ненадлежащее использование.
• Если изделие погружалось в воду, обратитесь в сервисный центр. Риск поражения электрическим током и возгорания.

* Не допускайте чрезмерного нажима вниз на открытую дверцу машины. Это может привести к опрокидыванию машины.

СОХРАНИТЕ ЭТО РУКОВОДСТВО

УКАЗАНИЯ ПО ЗАЗЕМЛЕНИЮ

Устройство должно быть заземлено. В случае возникновения неисправности или отказа машины заземление снижает риск поражения электрическим током, обеспечивая электрическому току путь наименьшего сопротивления. Данное устройство оснащено шнуром с проводом заземления и контактом заземления. Штекер должен быть вставлен в соответствующую розетку, установленную надлежащим образом и заземленную в соответствии со всеми местными правилами и положениями.

- Не используйте адаптер и никаким иным образом не препятствуйте эффективности контакта заземления. Если у вас нет соответствующей розетки, проконсультируйтесь с электриком.

ПРЕДУПРЕЖДЕНИЕ: Неверное подсоединение провода заземления может привести к поражению электрическим током. Если у вас есть сомнения насчет надлежащего заземления устройства, проконсультируйтесь с квалифицированным электриком. Не изменяйте штекер, поставляемый с устройством. Если он не подходит к розетке, обратитесь к квалифицированному электрику для установки надлежащей розетки.

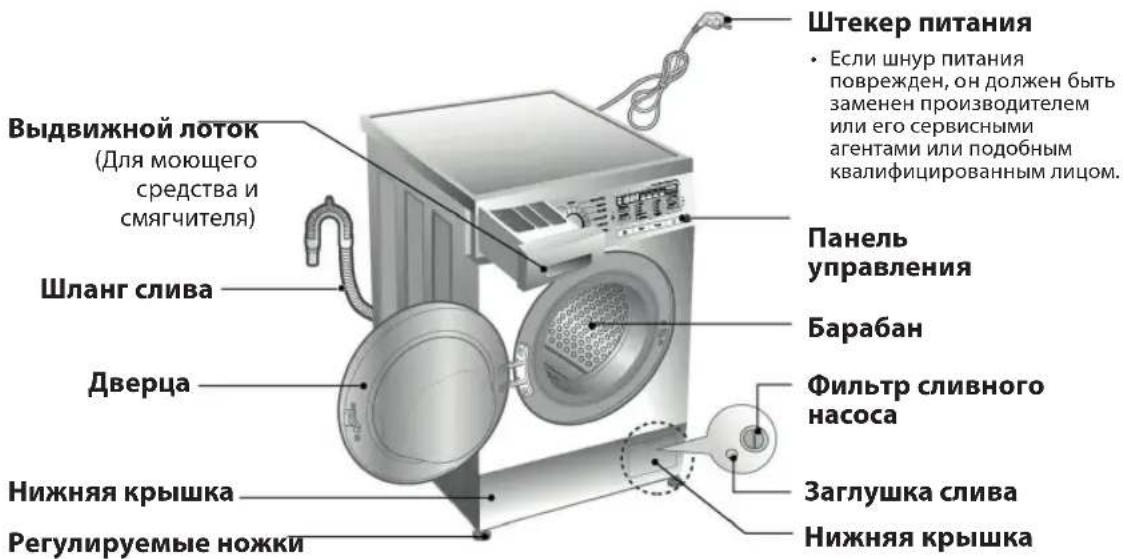

с пецификация

Штекер питания • Если шнур питания поврежден, он должен быть заменен производителем или его сервисными агентами или подобным квалифицированным лицом. Панель управления Барабан Фильтр сливного насоса Заглушка слива Нижняя крышка Регулируемые ножки Выдвижной лоток (Для моющего средства и смягчителя)

Название : стиральная машина с передней загрузкой
■ Подача питания : 220-240 В\~,50 Гц
Габариты : 600 мм (Ш) X 550 мм(Г) X 850 мм (В)
Bec :62 кг
■ Макс. Вт : 2100 Вт
0,33 Вт (В отключенном режиме, в режиме ожидания)
Загрузка : 7 кг [F14/12/10B8QD(W)(1\~9)]/[S22B8QDW1]
8 кг [F14/12/10B8TD(W)(1\~9)]
■ Скорость отжима : Удержание полоскания/Без отжима/400/800/1400 [F14B8Q/TD(W)(1\~9)]
Удержание полоскания/Без отжима/400/800/1200 [F12B8Q/TD(W)(1\~9)]
[S22B8QDW1]
Удержание полоскания/Без отжима/400/800/1000 [F10B8Q/TD(W)(1\~9)]
Потребление воды :49 [F14/12/10B8QD(W)(1\~9)]/[S22B8QDW1]
56 [F14/12/10B8TD(W)(1\~9)]
Допустимое давление воды : 0,3-10 кгс/см² (30–1000 кПа)

* Внешний вид и спецификации могут изменяться без уведомления в целях повышения качества изделия.

■ Аксессуары

Впускной шланг (1EA)

Гаечный ключ

становка

Устанавливать и хранить в местах, не подверженных воздействию погодных явлений или температуры ниже нуля.

Стиральная машина должна быть заземлена надлежащим образом в соответствии с применимыми стандартами и правилами.

Если машина устанавливается на полу с ковровым покрытием, покрытие не должно закрывать зазор между основанием машины и полом.

В странах, где существуют зоны, которые могут быть подвержены заражению тараканами или другими паразитами, обращайте особое внимание на содержание прибора и области вокруг него в чистоте.

Гарантия не распространяется на повреждения, вызванные тараканами и другими паразитами.

■ Транспортировочные болты

Устройство оснащено транспортировочными болтами, чтобы предотвратить повреждение внутренних частей при транспортировке.

Перед использованием стиральной машин необходимо • удалить упаковку и все транспортировочные болты.

При распаковке основания убедитесь, что все дополнительные упаковочные вставки в центре упаковки основания удалены.

Стиральная машина

Упаковка основания

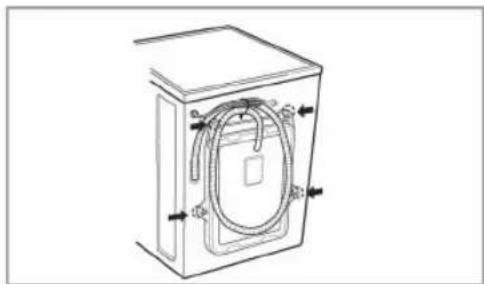

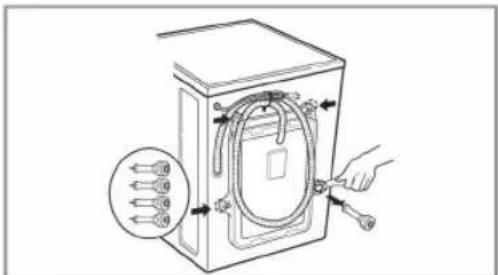

■ Удаление транспортировочных болтов

Для предотвращения повреждения 1. внутренних частей при транспортировке установлено 4 транспортировочных болта. Перед началом эксплуатации машины удалите болты вместе с резиновыми заглушками.

Если они не будет удалены, это может • привести к сильной вибрации, шуму и неполадкам.

Открутите 4 болта при помощи 2. прилагаемого гаечного ключа.

1. Удалите болты вместе с резиновыми заглушками (чтобы удалить, заглушку необходимо слегка повернуть). Сохраните 4 болта и гаечный ключ на будущее.

При каждой транспортировке устройства • транспортные болты должны устанавливаться на место.

Закройте отверстия прилагаемыми 4. крышками.

становка

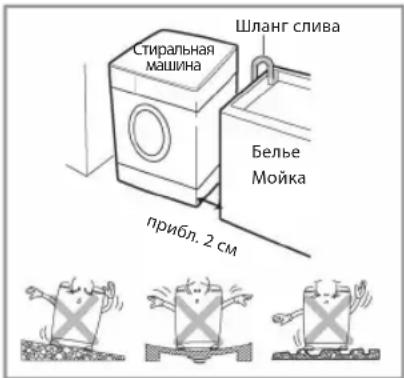

■Требования к месту установки

Шланг слива Стиральная машина Белье Мойка прибл. 2 см

Ровный пол:

допустимый уклон всей стиральной машины составляет 1°

Розетка питания:

должна находиться в пределах 1,5 м от стороны местоположения стиральной машины. Не перегружайте розетку путем подключения более одного устройства.

Дополнительный зазор:

требуется зазор от стен, дверей и пола.

(10 см сзади / 2 см справа и слева)

Никогда не храните принадлежности для стирки на стиральной машине и не кладите их на машину.

Они могут повредить отделку или элементы управления.

■Позиционирование

Устанавливайте машину на плоский твердый пол.

Убедитесь, что ковровое покрытие и т.д. не препятствуют циркуляции воздуха вокруг машины.

• Никогда не пытайтесь компенсировать неровности пола путем подкладывания кусков дерева, картона или подобных материалов под машину.
• Если невозможно избежать установки машины рядом с газовой или угольной плитой, между двумя устройствами необходимо установить покрытую алюминиевой фольгой изолирующую перегородку (85 см x 60 см) фольгой к плите.

Не устанавливать машину в помещениях, где температура может опускаться ниже 0 °C •

- При установке машины убедитесь, чтобы в случае неполадок специалист будет иметь свободный доступ к машине для ремонта.

При помощи прилагаемого ключа для транспортировочных болтов отрегулируйте ножки так, чтобы • машина стояла стабильно и между верхом машины и нижней поверхностью столешницы был зазор не менее 20 мм.

■ Требования к безопасности штекеров BS (для пользователей в Соединенном Королевстве)

ВАЖНО

ЦВЕТА ПРОВОДОВ В СЕТЕВОМ КАБЕЛЕ СООТВЕТСТВУЮТ СЛЕДУЮЩЕМУ КОДУ:

ЗЕЛЕНЫЙ И ЖЕЛТЫЙ: ЗАЗЕМЛЕНИЕ

ГОЛУБОЙ: НЕЙТРАЛЬ

КОРИЧНЕВЫЙ: ПОД НАПРЯЖЕНИЕМ

Данное устройство должно быть заземлено.

Зеленый и желтый (земля)

Коричневый (под

напряжением)

Голубой (нейтраль)

Поскольку цвета проводов в сетевом кабеле данного оборудования могут не совпадать с цветовым кодом клемм в вашем штекере, следуйте указаниям ниже.

Провод желтого и зеленого цвета должен подсоединяться к клемме, обозначенной буквой Е или символом заземления ⊕ или окрашенной в желтый или зеленый и желтый цвета.

Голубой провод должен подсоединяться к клемме, обозначенной буквой N или окрашенной в черный цвет. Коричневый провод должен подсоединяться к клемме, обозначенной буквой L или окрашенной в красный цвет.

В случае использовании штекера 13 А (BS 1363) установите предохранитель 13 А BS 1363.

y

становка

Электрическое подсоединение

Не используйте удлинитель или двойник.1.

1. Если шнур питания поврежден, он должен быть заменен производителем или его сервисными агентами или подобным квалифицированным лицом.
2. Всегда отключайте машину от сети и выключайте подачу воды после использования.
3. Подключайте машину к заземленной розетке в соответствии с действующими правилами в отношении электропроводки.

Устройство должно устанавливаться так, чтобы штекер был легко доступен. 5.

• Ремонт стиральной машины может выполняться только квалифицированным персоналом. Выполнение ремонта неквалифицированным лицом может привести к травмам и серьезным неполадкам. Обратитесь в свой местный сервисный центр.
• Не устанавливайте стиральную машину в помещениях, где температура может опускаться ниже нуля. Замерзшие шланги могут лопнуть под давлением. Надежность электронного блока управления может пострадать при температурах ниже нуля.
• Если устройство доставляется в холодное время года и при температуре ниже нуля, оставьте машину на несколько часов при комнатной температуре перед началом эксплуатации.

ВНИМАНИЕ

Данное устройство не предназначено для использования детьми или немощными людьми без надзора. Дети должны быть под наблюдением, чтобы не допустить игр с устройством.

ВНИМАНИЕ

ВНИМАНИЕ – шнур питания

Для большинства устройств рекомендуется подключение к отдельной цепи, т. е. одной розетке, от которой питается только данное устройство и никакие другие розетки или ответвления. Четкие указания см. на странице спецификаций данного руководства.

Не перегружайте розетки питания. Перегруженные розетки, расшатанные или поврежденные розетки, удлинители, изношенные шнуры питания или поврежденная или потрескавшаяся изоляция проводов представляют опасность. Любое из вышеназванного может привести к поражению электрическим током или пожару. Периодически проверяйте шнур питания устройства, и, если на нем заметны признаки повреждений или износа, отключите его от сети, прекратите использование устройства и замените шнур питания точно таким же шнуром, приобретенным у авторизованного сервисного агента.

Обезопасьте шнур питания от физического и механического воздействия, такого как перекручивание, передавливание, зажим, защемление дверью или хождение по шнуру. Обращайте особое внимание на штекеры, розетки и точку выхода шнура из устройства.

Если устройство получает питание от удлинителя или портативного устройства питания, они должны быть расположены так, чтобы на них не могли попасть брызги воды и не могла скапливаться влага.

■ Стиральная машина должна подключаться к водопроводу при помощи новых комплектов шлантов. Использование старых комплектов шлантов недопустимо.

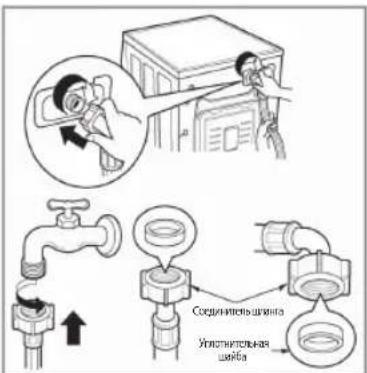

■Подсоединение шланга подачи воды

Соединительная шаба Уплотинительная

▶ Давление подачи воды должно быть между 30 кПа и 1000 кПа (0,3–10 кгс/см²)
Не срывайте резьбу и не перекашивайте соединение при подсоединении впускного шланга к вентилю.
Если давление подачи воды превышает 1000 кПа, необходимо использовать устройство понижения давления.

С впускными шлангами поставляются две резиновые уплотнительные прокладки. • Они служат для предотвращения протечек воды.

Убедитесь, что соединение с краном не пропускает воду.

Периодически проверяйте состояние шланга и при необходимости заменяйте • шланг.

Убедитесь, что шланг не заломлен и на пережат.

ПРИМЕЧАНИЯ

Если по завершении подсоединения шланг протекает, повторите те же действия. Для подачи воды используйте самый распространенный кран. Если кран имеет квадратное сечение или слишком большой, удалите распорное кольцо перед вставлением крана в адаптер.

становка

■ Обычный кран без резьбы и винтовой впускной шланг

Открутите 1. крепежные винты, чтобы присоединить кран.

1. Толкайте соединитель вверх, пока резиновое уплотнение не войдет в тесный контакт с краном. Затем затяните 4 винта.

Толкайте шланг подачи воды 3. вертикально вверх, чтобы резиновое уплотнение внутри шланга могло полностью войти в контакт с краном, а затем затяните, поворачивая вправо.

Резиновое уплотнение Резиновое уплотнение Верхний соединитель

Верхний соединитель Пластина Шланг подачи воды

■ Обычный кран без резьбы и один контактный впускной шланг

1. Ослабьте винт верхнего соединителя.

2. Толкайте верхний соединитель вверх, пока резиновое уплотнение не войдет в тесный контакт с краном. Затем затяните 4 винта.

3. Подсоедините шланг подачи воды к среднему соединителю, толкая пластину вниз.

Верхний соединитель

Резиновое уплотнение

Резиновое уплотнение

Средний соединитель

езиновое уплотнение Верхний соединитель Средний соединитель

Верхний соединитель Пластина Шланг подачи воды

Если диаметр крана • больше, удалите направляющую пластину.

Средний соединитель не должен • пропускать воду. Убедитесь, что резиновая прокладка • находится внутри соединителя.

Чтобы отсоединить шланг подачи • воды от среднего соединителя, закройте кран. Затем потяните впускной шланг вниз, толкая пластину вниз.

Направляющая пластина

Соединитель шланга Резинова прокладки

Использование горизонтального крана

Горизонтальный кран

Кран с удлинителем

Кран с квадратным сечением

Машина подсоединяется • только к подаче холодной воды.

Убедитесь, что шланг не • перекручен и не пережат.

становка

Данное оборудование не предусмотрено для использования на морских судах или в мобильных установках, таких как трейлеры, самолеты и т. д.

Закройте запорный кран, если машина не будет использоваться продолжительное время (например, во время отпуска), в особенности если в непосредственной близости от машины нет сливного отверстия в полу.

При утилизации устройства обрежьте сетевой кабель и уничтожьте штекер. Выведите из строя блокировку двери, чтобы исключить возможность того, что маленькие дети окажутся запертыми внутри.

Упаковочные материалы (например, пленка, пенопласт) представляют опасность для детей. Существует риск задохнуться!

Держите всю упаковку в недоступном для детей месте.

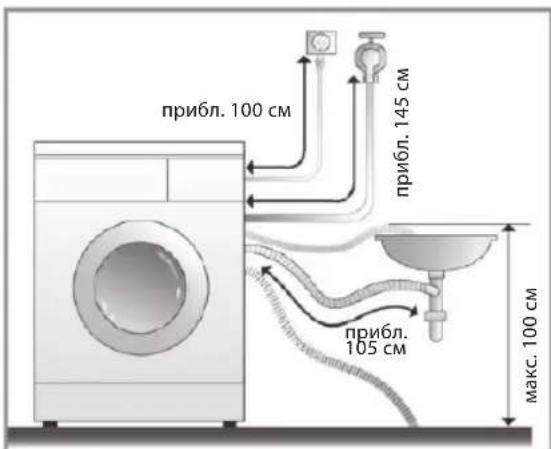

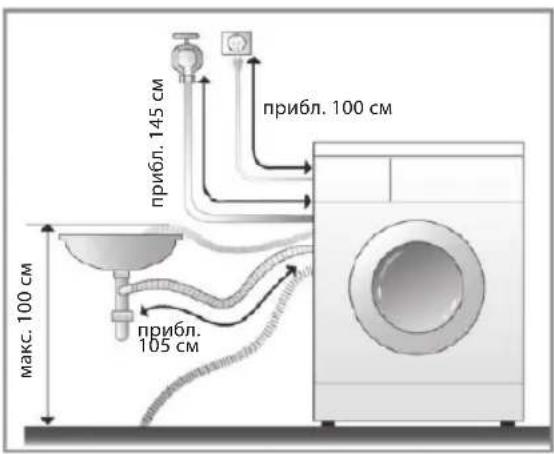

■ Установка сливного шланга

При установке сливного шланга в мойку надежно • закрепите его веревкой.

Надежное крепление сливного шланга защитит • пол от повреждений вследствие утечки воды.

Мойка Держатель шланга макс. 100 см Хомут макс. 100 см

Сливной шланг не должен находиться выше 100 см над уровнем пола. Вода в стиральной машине не • сливается или сливается медленно.

Надежное крепление сливного шланга защитит пол от повреждений вследствие утечки воды.

- Если сливной шланг слишком длинный, не заталкивайте его обратно в машину. Это вызовет ненадлежащий шум.

y

становка

■ Регулировка уровня

Регулируемые ножки Регулируемые ножки

Надлежащее выравнивание уровня стиральной машины 1. предотвращает излишний шум и вибрацию.

Устанавливайте устройство на твердой и ровной поверхности, предпочтительно в углу помещения.

ПРИМЕЧАНИЕ

Деревянные полы и фальшполы могут способствовать излишней вибрации и вызывать ошибки несбалансированности.

Если пол неровный, отрегулируйте ножки (не подкладывайте куски 2. дерева и т. п. под ножки).

Убедитесь, что все четыре ножки стабильно опираются на пол, а затем проверьте уровень машины ватерпасом.

* Когда машина будет выровнена по уровню, затяните стопорные гайки по направлению к основанию стиральной машины. Все стопорные гайки должны быть затянуты.

ПРИМЕЧАНИЕ

Если стиральная машина устанавливается на поднятой платформе, она должна быть надежно закреплена, чтобы не допустить ее падения.

* Диагональная проверка

При диагональном усилии на края стиральной машины машина не должна сдвигаться вверх или вниз. (Проверьте оба направления.) Если машина качается при диагональном усилии на верх машины, снова отрегулируйте ножки.

Бетонный пол

Поверхность установки должна быть чистой, сухой и ровной.

Устанавливайте машину на плоский твердый пол.

■ Кафельный пол (скользкий пол)

Поместите каждую ножку на Tread Mate и выровняйте машину. (Разрежьте Tread Mate на квадраты • размером 70x70 мм и наклейте их на сухую кафельную плитку в месте установки машины.)

Tread Mate – это самоклеящийся материал, используемый на лестницах и ступеньках для предотвращения скольжения.

■ Деревянный пол (фальшпол)

Деревянные полы особенно подвержены вибрации.

Для предотвращения вибрации рекомендуем поместить резиновые колпачки толщиной мин. 15 мм, прикрепленные винтами как минимум к двум половым балкам, под ножки машины.

При возможности устанавливайте машину в одном из углов помещения, где пол • наиболее стабильный.

Резиновый колпачок

* Подложите резиновые колпачки для уменьшения вибрации.

※ Вы можете приобрести резиновые колпачки (деталь № 4620ER4002B) в отделе запасных частей LG.

Важно!

Надлежащее расположение и выравнивание стиральной машины обеспечивает долгую, стабильную и надежную работу.

Машина должна быть установлена строго горизонтально и стабильно стоять на месте.

Она не должна качаться по углам под нагрузкой.

Поверхность установки должна быть чистой, сухой и ровной, без половой мастики и других • смазывающих покрытий.

Не допускайте намокания ножек стиральной машины. Если ножки стиральной машины намокнут, это • может привести к скольжению.

ействия перед стиркой

Перед первой стиркой

Выберите цикл (ХЛОПОК 60 °C, добавьте половину дозы моющего средства) и запустите стирку без белья. Это удалит загрязнения и воду из барабана, которые могли остаться в машине после производства.

Перед стиркой

Бирки с инструкциями1.

Ищите указания по уходу на бирках на одежде. Так вы узнаете о составе тканей и методе стирки предметов одежды.

Сортировка2.

Для достижения наилучших результатов сортируйте одежду в соответствии с требуемыми режимами стирки. Температура воды и скорость отжима различаются для разных типов тканей. Всегда отделяйте белье темных цветов от светлого и белого белья. Стирайте цветное отдельно от белого, поскольку краска и волокна могут изменить цвет белого белья. По возможности не стирайте сильно загрязненные вещи со слегка загрязненными.

Степень загрязненности (сильная, нормальная, легкая) Сортируйте вещи по степени загрязненности.

Цвет белья (белое, светлое, цветное) Отделяйте белое белье от цветного

Волокна (производители, собиратели волокон) Стирайте вещи из тканей, производящих волокна, отдельно от тканей, собирающих волокна.

Перед загрузкой3.

Комбинируйте мелкие и крупные вещи в одной загрузке. Загружайте сначала крупные вещи. Крупные вещи не должны составлять более половины загрузки. Не стирайте вещи по одной. Это может вызвать нарушение баланса. Добавьте один-два аналогичных предмета.

Проверьте все карманы и убедитесь, что в них • ничего нет. Такие предметы как гвозди, заколки, спички, ручки, монеты и ключи могут повредить как машину, так и одежду.

Закройте молнии, крючки и завяжите тесемки, чтобы • они не зацепили другую одежду.

Обработайте загрязненные места (воротнички, • манжеты) и пятна, втерев в них небольшое количество растворенного в воде моющего средства для более эффективной стирки.

Проверьте складки эластичной прокладки (серой) и • удалите попавшие туда мелкие предметы (если есть). Проверьте, не остались ли в барабане, какие-либо • предметы после предыдущей стирки.

Удалите одежду и другие предметы с эластичной • прокладки, чтобы не допустить повреждения одежды или прокладки.

обавление моющего средства

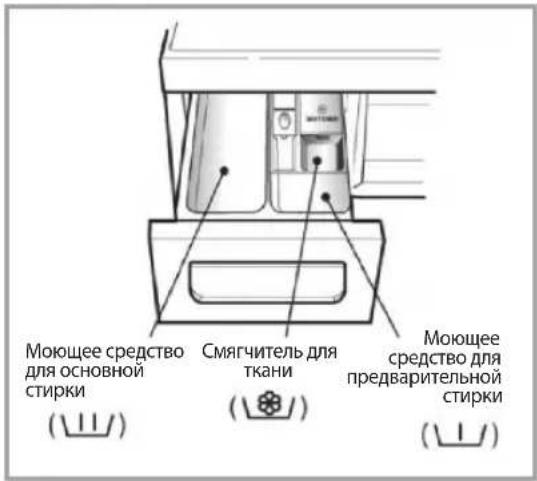

■ Добавление моющего средства и смягчителя для ткани

Выдвижной лоток для моющего средства1.

Моющее средство для основной стирки Смягчитель для ткани ( ) ( ) ( ) ( ) ( )

Только основная стирка•→Ш Предварительная стирка + основная стирка → Ш • Ш

ПРЕДУПРЕЖДЕНИЕ

Держите моющие средства в недоступном для детей месте – опасность отравления! Слишком большое количество моющего средства, отбеливателя или смягчителя может вызвать перелив. Используйте соответствующее количество моющего средства.

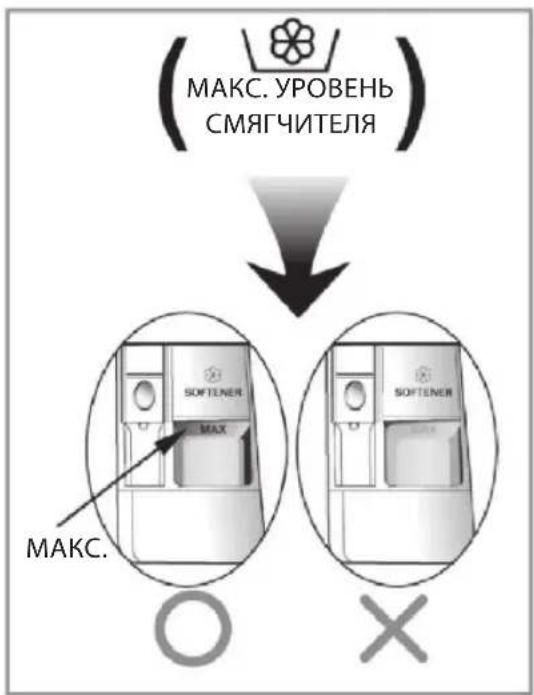

Добавление смягчителя для тканей2.

MAKC. УРОВЕНЬ СМЯГЧИТЕЛЯ MAKC. SOFTENER MAX SOFTENER MAKC. O X

Не переливайте выше линии максимального • уровня.

Переполнение может привести к преждевременному забору смягчителя для тканей, что может привести к появлению пятен на одежде. Задвигайте лоток для моющего средства медленно.

Не оставляйте смягчитель для ткани в лотке более • чем на 2 дня. (Смягчитель может затвердеть.)

Смягчитель автоматически добавляется в • последний цикл полоскания.

Не выдвигайте лоток во время подачи воды. Не использовать растворители (бензин и т. п.).

Не наливайте моющее средство непосредственно на одежду.

обавление моющего средства

Дозировка моющего средства3.

• Моющее средство используется в соответствии с указаниями производителя моющего средства и выбирается в соответствии с типом, цветом, степенью загрязненности ткани, а также с температурой воды при стирке.
• Выбранное моющее средство и температура воды при стирке должны соответствовать информации, указанной на бирке изделия.
  • Для стирки используйте только моющие средства, предназначенные для стиральных машин:
• Универсальные стиральные порошки для всех типов тканей (Cold (Холодная) — 95°C) .
  -Стиральные порошки для тонких тканей (Cold (Холодная) — 40 °C).
  -Жидкие моющие средства для всей типов тканей (Cold (Холодная) — 95 °C) или предназначенные только для шерсти (Cold (Холодная) — 40 °C).
• При стирке белых тканей для наилучших результатов используйте моющее средство с отбеливателем.
• В случае использования слишком большого количества моющего средства может образовываться слишком много пены, что снижает эффективность стирки и вызывает чрезмерную нагрузку на двигатель.
• Для наилучшего результата рекомендуется использовать моющее средство в виде порошка.
• Если вы хотите использовать жидкое моющее средства, следуйте указаниям производителя моющего средства.
  Можно наливать жидкое моющее средство непосредственно в отсек для основной стирки, если вы сразу же начнете • цикл.
• Не используйте жидкое моющее средство, если вы используете функцию таймера или функцию предварительной стирки, поскольку жидкость может затвердеть.
• Если образуется слишком много пены, уменьшите количество используемого моющего средства.
• Может потребоваться корректировка используемого количества моющего средства в зависимости от температуры воды, объема и степени загрязненности загружаемого белья. Для более эффективной стирки старайтесь не допускать излишнего пенообразования.

ПРЕДУПРЕЖДЕНИЕ

Не позволяйте моющему средству затвердеть.

Это может привести к засорам, снижению качества полоскания и появлению неприятного запаха.

• Полная загрузка: в соответствии с рекомендациям производителя.
• Частичная загрузка: 3/4 стандартной загрузки.
• Минимальная загрузка: 1/2 полной загрузки.

Моющее средство вымывается из лотка в начале цикла.

Добавление умягчителя воды4.

• Для уменьшения количества используемого моющего средства в областях с крайне жесткой водой можно использовать умягчители воды, такие как средства против образования известкового налета (напр., Калгон). Используйте в соответствии с указаниями на упаковке.
  Сначала добавляйте моющее средство, а затем умягчитель.
• Используйте количество моющего средства, как для мягкой воды.
  1) Откройте дверцу и положите таблетки в барабан.
  2) Загрузите белье в барабан и закройте дверцу.

ункции

Рекомендуемые действия в зависимости от типа белья.

Программа Тип	ткани Температура Дополнительно			Макс. загрузка
Хлопок	Линяющие предметы (рубашки, пижама и т. д.) и хлопковая одежда средней загрязненности (нижнее белье).	60 °C(от холодной до 95 °C)	- Суперполоскание - Предварительная стирка - Защита от складок - Интенсивная	Расчетный
Хлопок Эко		40 °C(от холодной до 60 °C)
Детская одежда	Белье для младенцев.	60 °C(от холодной до 95 °C)		6 кг
Забота о коже	Ткани, находящиеся в непосредственном контакте с кожей – нижнее белье, пеленки, полотенца, постельное белье.	40 °C(от холодной до 60 °C)		Расчетный
Простой уход	Полиамид, акрил, полиэстер. 4 кг
Смешанные ткани	Различные типы ткани, кроме особых предметов одежды (шелк, тонкие ткани, спортивная одежда, темная одежда, шерсть, одеяла/занавески)	40 °C(от холодной до 40 °C)		4 кг
Одеяла	Хлопковые постельные принадлежности с наполнителем, кроме особых предметов (тонких тканей, шерсти, шелка и т. п.): одеяла, подушки, пледы, покрывала с легким наполнителем.		- Защита от складок - Интенсивная	1 штука
Спортивная одежда	Coolmax, Gore-tex, флис и Sympatex.			2 кг
Шерсть	Изделия из шерсти, которые можно стирать в машине, только из чистой натуральной шерсти.
Интенсивная 60	Хлопковые и смешанные ткани.	60 °C(от холодной до 60 °C)		4 кг
Тонкие ткани	Тонкие легко повреждаемые ткани.	30 °C(от холодной до 40 °C)		3 кг
Быстрая 30	Слегка загрязненное цветное белье.			2 кг

ункции

* Температура воды: Выберите температуру воды для циклов стирки.

При стирке всегда следуйте указаниям производителя на бирке.

* Интенсивная: При стирке сильно загрязненного белья можно повысить эффективность стирки, выбрав параметр «Интенсивная».
* Предварительная стирка: Если белье сильно загрязнено, рекомендуется использовать предварительную стирку.
* Защита от складок: Чтобы предотвратить образование складок, нажмите кнопку «Защита от складок».
* Суперполоскание: Для высокой эффективности или более чистого полоскания можно выбрать параметр «Суперполоскание».
* Начните программу «Хлопок Эко 40 °C + Интенсивная (половина загрузки)», «Хлопок Эко 60 °C + Интенсивная (половина загрузки)», «Хлопок Эко 40 °C + Интенсивная (полная загрузка)», чтобы выполнить проверку в соответствии с EN60456 и Директива 1015/2010.

- Стандартная программа 60°C: Cotton Eco (Хлопок, экономичный) + 60°C + Intensive (Интенсивная).

- Стандартная программа 40°C: Cotton Eco (Хлопок, экономичный) + 40°C + Intensive (Интенсивная). (Это наиболее эффективные программы в плане потребления воды и электроэнергии для стирки такого типа хлопкового белья.)

* Фактическая температура воды может отличаться от заявленной температуры цикла.

* Результаты теста зависят от давления воды, жесткости воды, температуры воды на впуске, температуры в помещении, типа и объема загрузки, степени загрязненности, используемого моющего средства, перепадов в сети электроснабжения и выбранных дополнительных параметров.

WOOLMARK

Цикл стирки изделий из шерсти данной машины был одобрен Woolmark для стирки изделий со знаком Woolmark, которые можно стирать в стиральной машине, при условии соблюдения при стирке указаний на бирке изделий и указаний производителя данной стиральной машины M0801.

* Примечания. Рекомендуется использовать натуральное моющее средство.

Цикл для стирки изделий из шерсти предусматривает бережное вращение и отжим на низких оборотах, чтобы не повредить изделия.

Информация об основных программах стирки при половине загрузки

Программа	Время в минутах	Остаточная влага		Вода в литрах (маркировка)	Энергия в КВт (маркировка)
		1400 об/мин	1200 об/мин /1000 об/мин
Хлопок (40 °C) 94	44% 53% 39	0.66
Хлопок Эко (60 °C)	20 44% 53%	49 0.74
Забота о коже (40 °C)	105 44%	53% 39 0.66

Как использовать стиральную машину

При включении автоматически 1. выбирается режим для хлопка.

• Чтобы начать, нажмите кнопку «Питание».
  • Нажмите кнопку «Пуск/Пауза»
• Начальные условия
• Стирка ( ) основная стирка
• Полоскание ( ): 3 раза
• Отжим ( 12):
  • 1400 ob/mun [F14B8Q/TD(W)(1\~9)]
  • 1200 ob/mun [F12B8Q/TD(W)(1\~9)]/[S22B8QDW1]
  • 1000 об/мин [F10B8Q/TD(W)(1\~9)]
• Температура воды: 60°C
• Программа: Хлопок

Ручной выбор2.

• Чтобы начать, нажмите кнопку «Питание».
• Выберите параметры, которые вы хотите использовать, путем поворачивания ручки выбора программы и нажатия кнопок.

Описание выбора параметров см. на стр. 16–21.

• Нажмите кнопку «Пуск/Пауза»

Сигнал вкл./выкл.3.

- Сигнал можно включить и отключить нажатием кнопки «Таймер» во время работы машины. (В течение примерно трех секунд.)

ак использовать стиральную машину

Cotton Eco Mix Easy Care Duvet Skin Care Baby Care (1) Cotton Sports Wear Delicate Wool Intensive 60 Quick 30 Rinse+Spin (10) (6) (2) (7) (3) (4) (8) (5) (9) (11) (12) #Press & Hold See, for Tub Clean Function Modic Rinse 1400 800 400 No Spin Rinse Hold 95°C 60 40 30 Spin Temp. ① Time Delay Pre Wash Crease Care Spin

(1) Ручка выбора программы: Программа
(2) Кнопка: Пуск/Пауза
(3) Кнопка: Отжим
(4) Кнопка: Температура

(5) Кнопка: Питание
(6) Кнопка: Суперполоскание
(7) Кнопка: Предварительная стирка
(8) Кнопка: Интенсивная

(9) Кнопка: Защита от складок
(10) Блокировка от детей
(11) Очистка бака
(12) Кнопка: Таймер

Питание

1. Питание

• Нажмите кнопку «Питание» для включения и выключения питания.
• Чтобы отменить функцию таймера необходимо нажать кнопку питания.

2. Изначальная программа

• После нажатия кнопки «Питание» машина готова к программе «Хлопок». Другие начальные параметры приведены ниже.
• Если вы хотите перейти к циклу стирки, не изменяя программу, просто нажмите кнопку «Пуск/Пауза», и стиральная машина начнет работу.

Изначальная программа

[F14B8Q/TD(W)(1\~9)]·

-Хлопок / Основная стирка / Обычное полоскание / 1400 об/мин /60 °C

[F12B8Q/TD(W)(1\~9)]/[S22B8QDW1].

- Хлопок / Основная стирка / Обычное полоскание / 1200 об/мин /60 °C

• [F10B8Q/TD(W)(1\~9)]
- Хлопок / Основная стирка / Обычное полоскание / 1000 об/мин /60 °C

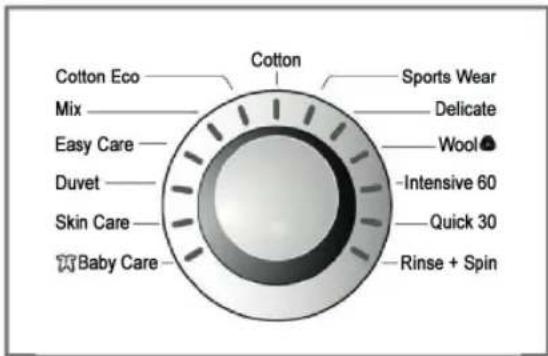

Программа

Cotton Eco Mix Easy Care Duvet Skin Care Baby Care Cotton Sports Wear Delicate Wool Intensive 60 Quick 30 Rinse + Spin

• Доступно 13 программ в зависимости от типа белья.
• Горящий индикатор указывает выбранную программу.
• После нажатия кнопки Пуск/Пауза автоматически выбирается режим «Хлопок».
• При повороте ручки выбора программы выбираются в следующем порядке «Хлопок–Спортивная одежда–Тонкие ткани–Шерсть
  -Интенствивная 60-Быстрая 30-Полоскание+отжим-Детская одежда-Забота о коже-Одеяла-Простой уход-Смешанные ткани-Хлопок Эко».

Информацию о типе белья для каждой программы см. на странице 14.

ак использовать стиральную машину

Пуск/Пауза

1. Пуск

- Кнопка Пуск/Пауза предназначена для запуска или приостановки цикла стирки.

2. Пауза

Если требуется временно остановить цикл стирки, нажмите • кнопку «Пуск/Пауза».

В режиме приостановки питание отключается • автоматически через 4 минуты.

Важно!- Блокировка дверцы снимается через 1–2 минуты после нажатия кнопки «Пауза» или по окончании цикла стирки.

Блокировка дверцы

18:88 Dancing Wash Rinse Spin

• Когда блокировка дверцы включена, горит индикатор.
• Дверцу можно разблокировать, нажав кнопку «Пуск/Пауза» для остановки стиральной машины.
• После небольшой задержки дверцу можно будет открыть.

Выполняется анализ

18:00 Detecting Wash Rinse Spin

• Когда на дисплее отображается «Выполняется анализ», машина медленно вращает барабан, чтобы определить объем загрузки барабана. Это занимает несколько секунд.
• Доступно для программ «Хлопок», «Детская одежда», «Забота о коже», «Простой уход», «Смешанные ткани» и «Хлопок Эко».

Дополнительно

При помощи кнопки «Дополнительно» можно выбрать • все дополнительные функции.

1. Суперполоскание

Для высокой эффективности или более • чистого полоскания можно выбрать параметр «Суперполоскание».

Его можно выбрать во всех программах, кроме программ «Спортивная одежда», «Тонкие ткани», «Шерсть», «Интенсивная 60», «Быстрая 30», «Одеяло».

2. Предварительная стирка

Если белье сильно загрязнено, рекомендуется • использовать предварительную стирку.

Предварительная стрика доступна для программ • «Хлопок», «Детская одежда», «Забота о коже», «Простой уход», «Смешанные ткани» и «Хлопок Эко».

3. Интенсивная

Если белье сильно загрязнено, эффективной является • дополнительная функция «Интенсивная».

При выборе функции «Интенсивная» время стирки • может увеличиться в зависимости от выбранной программы.

4. Защита от складок:

Чтобы предотвратить образование складок, нажмите эту • кнопку чтобы выбрать обороты отжима.

Загорится соответствующий индикатор.

ак использовать стиральную машину

Блокировка от детей ( )

Если вы заблокируете кнопки на панели управления, чтобы предотвратить нежелательное вмешательство, эта функция может быть выбрана.

Блокировку от детей можно установить, • одновременно нажав кнопки «Суперполоскание» и

«Предварительная стирка». (В течение примерно трех секунд.)

Блокировку от детей можно отключить, • одновременно нажав кнопки «Суперполоскание» и «Предварительная стирка». (В течение примерно трех секунд.)

Чтобы изменить выбранную программу при включенной • блокировке от детей.

Снова одновременно нажмите кнопки 1. «Суперполоскание» и «Предварительная стирка».

(В течение примерно трех секунд.)
2. «Пуок/Паукзапку

1. Выберите желаемую программу и снова нажмите кнопку «Пуск/Пауза».

Блокировку от детей можно установить в любое • время, и отключена она может быть только путем отмены блокировки от детей. Отключение питания и ошибки в работе машины не влияют на блокировку от детей.

Очистка бака (\*)

Цикл очистки бака можно задать, одновременно нажав и удерживая кнопки «Интенсивная» и «Защита от складок». Когда выбрана очистка бака, отображается «тел» и никакие кнопки не работают.

ОЧИСТКА БАКА – это особый цикл для внутренней очистки стиральной машины. В этом цикле используется больший объем воды и более высокие обороты отжима. Регулярно выполняйте этот цикл.

Как включить цикл очистки бака:

Удалите всю одежду или изделия из машины и 1. закройте дверцу.

1. Откройте лоток для моющего средства и добавьте средство от известкового налета (Calgon) в отделение для основной стирки.

ПРИМЕЧАНИЕ. Не добавляйте никаких моющих средств в отделения для моющих средств. Может образоваться излишняя пена, что приведет к утечке из машины.

1. Задвигайте лоток для моющего средства медленно.
2. Включите питание и нажмите и удерживайте кнопки «Интенсивная» и «Защита от складок» в течение 3 секунд, после чего на ЖК-дисплее отобразится «ЕСІ». Чтобы начать, нажмите кнопку «Пуск/Пауза».5. По завершении цикла оставьте дверцу 6. открытой, чтобы дать просохнуть пространству вокруг дверцы, эластичной прокладке и стеклу дверцы.

ВНИМАНИЕ: Не оставляйте дверцу открытой слишком надолго в присутствии маленьких детей.

ак использовать стиральную машину

Отжим (☐)

■ 1400 ■ 800 ■ 400 ■ No Spin ■ Rinse Hold Spin

После выбора режима отжима, при помощи кнопки отжима можно выбрать скорость отжима.

[S22B8QDW1]

1. Выбор отжима

Скорость отжима в зависимости от выбранной программы.

• Хлопок, Интенсивная 60, Быстрая 30, Полоскание + отжим, Забота о коже, Смешанные ткани, Хлопок Эко Удержание полоскания-Без отжима-400-800-1400
• Спортивная одежда, Тонкие ткани, Шерсть Детская одежда, Одеяло, Простой уход Удержание полоскания-Без отжима-400-800

• Хлопок, Интенсивная 60, Быстрая 30, Полоскание + отжим, Забота о коже, Смешанные ткани, Хлопок Эко Удержание полоскания-Без отжима-400-800-1200
• Спортивная одежда, Тонкие ткани, Шерсть Детская одежда, Одеяло, Простой уход Удержание полоскания-Без отжима-400-800

• Хлопок, Интенсивная 60, Быстрая 30, Полоскание + отжим, Забота о коже, Смешанные ткани, Хлопок Эко Удержание полоскания-Без отжима-400-800-1000
• Спортивная одежда, Тонкие ткани, Шерсть Детская одежда, Одеяло, Простой уход Удержание полоскания-Без отжима-400-800

2. Без отжима

Если выбирается режим без отжима, машина • останавливается после слива воды.

3. Удержание полоскания

«Удержание полоскания» выбирается путем • многократного нажатия кнопки отжима. Эта функция оставляет одежду в воде после полоскания без перехода к отжиму.

Чтобы перейти к сливу или отжиму после • завершения удержания полоскания, используйте ручку выбора программы или кнопку отжима для выбора желаемой программы. (Отжим)

Загорится соответствующий индикатор.

ак использовать стиральную машину

Темп. воды Таймер

- 95°C - 60 - 40 - 30 - Cold Temp.

При помощи кнопки «Темп.» • можно выбрать температуру воды.

-Холодная

-30℃/40℃/60℃/95℃

Температуру воды можно выбирать в зависимости • от программы.

Загорится соответствующий индикатор температуры.

Более подробную информацию см. на странице 14.

13:00 Time Delay 15:00 Time Delay

Подготовка к стирке перед использованием задержки с таймером.

Выключите подачу воды. -

- Загрузите белье и закройте дверцу.

- Поместите моющее средство и смягчитель для ткани в выдвижной лоток.

Как установить таймер•

Нажмите кнопку - «Питание».

- Программа руку выбора требуемую программу.

-Нтаймеринулкуновите желаемое время.

-КПуски/Пауваражу":"мигает)

Если нажата кнопка • «Таймер», отображается «3:00». Максимальное время задержки составляет 19 часов, а минимальное – 3 часа.

При каждом нажатии кнопки время задержки • увеличивается на один час.

- Чтобы отменить задержку, нажмите кнопку «Питание».

- Значение таймера – это ожидаемое время от текущего момента до завершения цикла стирки или выбранного процесса (стирка, полоскание, отжим).

- В зависимости от подачи и температуры воды время задержки и фактическое время стирки могут меняться.

Как использовать стиральную машину

Вывод

1. Отображение особых функций

Если выбрана блокировка от детей, отображается • «».

Когда выбрана задержка по таймеру, • отображается время до завершения выбранной программы.

2. Дисплей самодиагностики

Если во время работы происходит сбой, • отображается соответствующий тип неполадки.

"PE": Ошибка датчика давления воды
“FE” : Проблема с переполнением водой
“dE ” : Дверца не закрыта
“1 E ” : Проблема с подачей воды
"OE": Проблема диагностики
"UE": Несбалансированная загрузка
“37” : Проблема с температурой воды
“CE” : Перегрузка двигателя
"LE": Перегрузка двигателя
“PF” : Сбой питания стиральной машины

Если отображаются следующие буквенные обозначения ошибок, см. руководство по устранению неполадок на стр. 26.

3. Завершение стирки

По завершении цикла стирки на универсальном • дисплее отображается «End».

4. Оставшееся время

В процессе цикла стирки отображается время до завершения стирки.

Программа, рекомендованная производителем.

	F14B8Q/TD(W)(1~9)/	F10/12B8Q/TD(W)(1~9)S22B8QDW1
Хлопок 95 °C 124' 122'
Хлопок 60 °C 161' 159'
Хлопок Эко 139' 137
Смешанные ткани 8' 1' 79'
Простой уход	120' 118'
Одеяло	100' 100'
Забота о коже	165' 163'
Детская	147' 145'
Спортивная одежда	54' 54'
Тонкие ткани	47' 47'
Шерсть [IMAGE]	35' 35'
Интенсивная 60	60' 60'
Быстрая 30	30' 30'
Полоскание +отжим	20' 18'

• Время стирки может различаться в зависимости от количества белья, давления воды, температуры воды и других условий стирки.
• Если обнаружена несбалансированная загрузка или работает программа удаления излишней пены, время стирки может увеличиться.

0 обслуживание

* Перед очисткой внутренних поверхностей стиральной машины отсоедините шнур питания от розетки, чтобы избежать риска поражения электрическим током.

* При утилизации устройства обрежьте сетевой кабель и уничтожьте штекер. Выведите из строя блокировку двери, чтобы исключить возможность того, что маленькие дети окажутся запертыми внутри.

■ Фильтр на впуске воды

• Если вода не попадает в лоток для моющего средства, на панели управления будет мигать сообщение об ошибке « »E
• Если вода очень жесткая или содержит частички известковых отложений, фильтр на впуске воды может засориться.

Поэтому рекомендуется его периодически прочищать.

Отключите подачу воды.1.

Открутите шланг впуска воды.2.

Очистите фильтр щеткой с жесткой щетиной.3.

Закрутите шланг впуска воды.4.

0 обслуживание

■ Фильтр сливного насоса

* В сливном фильтре собираются нитки и мелкие предметы, оставленные в одежде.

Регулярно проверяйте и очищайте фильтр, чтобы обеспечить стабильную работу машины.

⚠️ ВНИМАНИЕ! Сначала слейте воду при помощи сливного шланга, а затем откройте фильтр насоса, чтобы удалить скопившиеся волокна и предметы. Будьте внимательны при сливании горячей воды.

⚠️ ВНИМАНИЕ! Не открывайте фильтр наполовину. Фильтр должен быть открыт, а затем полностью закрыт, чтобы предотвратить протечки.

* Дайте воде остыть перед очисткой сливного насоса, если вы произвели аварийный слив или открытие дверцы в чрезвычайной ситуации.

Откройте нижнюю крышку и вытащите шланг.1.

Удалите заглушку слива (2) и дайте воде вытечь. При этом используйте подходящую емкость, чтобы вода не вытекала на пол. Когда поток воды прекратится, открытите фильтр насоса (против часовой стрелки.

1. Удалите все загрязнения из фильтра насоса.

После очистки закрутите фильтр насоса по 4. часовой стрелке так, чтобы совпали белые линии на фильтре и на корпусе насоса. Затем вставьте заглушку слива в шланг.

Закройте нижнюю крышку.5.

0 обслуживание

■ Выдвижной лоток для моющих средств

* Со временем моющее средство и смягчитель для ткани оставляют осадок в выдвижном лотке.

Необходимо его периодически очищать струей воды.

При необходимости его можно полностью удалить их машины, нажав на защелку и потянув на себя.

Для облегчения очистки верхняя часть отделения для смягчителя для белья сделана съемной.

■ Гнездо выдвижного лотка

* Моющие средства также могут скапливаться в гнезде лотка, и его необходимо периодически очищать (например, старой зубной щеткой).

После очистки установите выдвижной лоток на место и • включите цикл полоскания без белья.

Если вы живете в регионе с жесткой водой, в невидимых и труднодоступных местах может • постоянно образовываться известковый налет.

Со временем налет засоряет устройства, и, если за этим не следить, устройство придется • заменить.

• Несмотря на то что барабан изготовлен из нержавеющей стали, оставленные в барабане мелкие металлические предметы (скрепки, заколки) могут привести к возникновению пятнышек ржавчины.
  Барабан необходимо периодически чистить.
• Если вы используете средства от образования накипи, краски или отбеливатели, убедитесь, что они подходят для использования в машине.
  * Средства от накипи могут содержать химические вещества, которые могут повредить стиральную машину.
  * Удалите все пятна средством для чистки нержавеющей стали.
  * Никогда не используйте стальные мочалки и т. п.

бслуживание

Очистка стиральной машины

1. Снаружи

Надлежащий уход за стиральной машиной может продлить срок ее службы.

Наружные части машины можно мыть теплой водой с нейтральным неабразивным бытовым моющим средством.

Сразу смывайте все капли. Протрите влажной тканью.

Старайтесь не стучать по поверхности твердыми предметами.

* ВАЖНО. Не используйте метиловый спирт, растворители и подобные средства!

2. Внутри

Высушивайте область вкруг дверцы, эластичную прокладку и стекло дверцы.

Выполните полный цикл стирки горячей водой.

При необходимости повторите процесс.

ПРИМЕЧАНИЕ

Убирайте отложения жесткой воды только приспособлением или средством для очистки, маркированным как безопасное для стиральной машины.

■ Указания по зимнему хранению

Если стиральная машина хранится в месте, где температура может опускаться ниже нуля, следуйте указаниям ниже, чтобы предотвратить повреждение машины.

Отключите подачу воды.1.

Отсоедините шланги от подачи воды и слейте воду из шлангов.2.

Подключите шнур к надлежащим образом заземленной электрической розетке.3.

1. Добавьте 3,8 л (1 галлон) нетоксичного антифриза для жилых транспортных средств в пустой барабан.

Закройте дверцу.

Выберите цикл отжима и дайте машине поработать в течение 1 минуты, чтобы слить всю воду.5.

Не весь антифриз будет слит из машины.

Отсоедините шнур питания от розетки, высушите внутреннюю поверхность барабана и закройте 6. дверцу.

Удалите лоток для моющего средства, вылейте из него воду и удалите воду из гнезда лотка.7.

Храните стиральную машину в вертикальном положении.8.

Чтобы удалить антифриз после хранения, запустите полный цикл стирки с моющим средством без 9. белья. Не загружайте белье в машину.

Р уководство по устранению неполадок

* Данная стиральная машина оснащена автоматическими защитными функциями, которые обнаруживают и диагностируют сбои на ранней стадии и реагируют соответствующим образом. Если машина не работает должным образом или вообще не работает, перед обращением к сервисному агенту проверьте следующие моменты.

Признак Возможная причина Способ устранения
Стук и звон В барабане	или насосе могут находиться •посторонние предметы, например,монеты или булавки.	Остановите машину и проверьтебарабан и сливной фильтр.Если шум продолжается послеперезапуска машины, обратитесь всервисный центр.
Глухой стук При большой	загрузке может •раздаваться подобный звук. Обычно этонормально.	Если звук продолжается,возможно, в машине нарушенбаланс. Остановите машину иперераспределите белье.
Шум вибрации Были ли	удалены все транспортные •болты и упаковка?Все ли ножки стабильно опираются на •пол?	Если болты не были удалены,см. руководство по установке.Белье может быть неравномернораспределено в барабане.Остановите машину иперераспределите белье.
Утечка воды Впускной	или сливной шланг неплотно •подсоединен к крану или стиральноймашине.Сливные трубы в доме засорены.•	Проверьте и затянитеподсоединения шлангов.Прочистите сливные трубы. Принеобходимости обратитесь ксантехнику.
Образование пены Слишком много моющего		средства или неподходящеемоющее средство может вызватьчрезмерное образование пены иутечку воды.
Вода не подается встиральную машинуили подаетсямедленно	Недостаточная подача воды.•Кран подачи воды открыт не полностью.•Впускной шланг(-и) пережат.•Фильтр впускного шланга(-ов) засорен.	Проверьте другой кран в доме.Полностью откройте кран.Выпрямите шланг.Проверьте фильтр впускногошланга.
Вода в стиральноймашине не сливаетсяили сливаетсямедленно.	• Сливной шланг пережат или засорен.• Сливной фильтр засорен.	Прочистите и выпрямите сливнойшланг.Очистите сливной фильтр.

уководство по устранению неполадок

Признак Возможная причина Способ устранения
Машина не запускается	Шнур питания может быть не подключен • к розетке или соединение может быть ненадежным.Сгорел предохранитель, отключился • автоматический выключатель, возник перебой электроснабжения.Кран подачи воды не открыт.•	Убедитесь, что штекер плотно вставлен в розетку.Включите автоматический выключатель или замените предохранитель. Не увеличивайте емкость предохранителя.Если проблема заключается в перегрузке сети, обратитесь к квалифицированному электрику.Включите подачу воды.Закройте дверцу и нажмите кнопку «Пуск/Пауза». После нажатия кнопки «Пуск/Пауза» может быть небольшая задержка перед тем, как машина начнет вращение. Чтобы вращение могло начаться, дверца должна быть закрыта.Добавьте 1 или 2 аналогичных предмета, чтобы сбалансировать загрузку. Перераспределите белье, чтобы мог начаться надлежащий отжим.
Машина не отжимает	Убедитесь, что дверца плотно закрыта.•
Дверца не открывается	После начала работы машины в	целях безопасности дверца не может быть открыта. Проверьте, горит ли индикатор блокировки дверцы. Вы сможете безопасно открыть дверцу, когда индикатор блокировки дверцы погаснет.
Превышено время цикла стирки		Время стирки может различаться в зависимости от количества белья, давления воды, температуры воды и других условий использования. Если обнаружена несбалансированная загрузка или работает программа удаления излишней пены, время стирки может увеличиться.
Перелив смягчителя для ткани	Слишком большое количество смягчителя может вызвать перелив.	Следуйте указаниям по дозировке смягчителя.Не переливайте выше линии максимального уровня.
Забор смягчителя происходит слишком рано		Задвигайте лоток для моющего средства медленно.Не выдвигайте лоток во время цикла стирки.

Руководство по устранению неполадок

Признак	Возможная причина Способ устранения
	Недостаточная подача воды.Краны подачи воды открыты не полностью.Впускной шланг(-и) пережат.Фильтр впускного шланга(-ов) засорен.	Проверьте другой кран в доме.Полностью откройте кран.Выпрямите шланг(-и).Проверьте фильтр впускного шланга.
	Сливной шланг пережат или засорен.Сливной фильтр засорен.	Прочистите и выпрямите сливной шланг.Очистите сливной фильтр.
	Недостаточная загрузка.Белье несбалансировано.Устройство оснащено системой обнаружения • и коррекции дисбаланса. В случае загрузки отдельных тяжелых предметов (напр., банного халата, коврика для ванной) эта система может остановить отжим и даже полностью прервать цикл отжима.Если белье слишком мокрое по завершении • цикла, добавьте несколько более мелких предметов, чтобы сбалансировать загрузку, и повторите цикл отжима.	Добавьте 1 или 2 аналогичных предмета, чтобы сбалансировать загрузку.Перераспределите белье, чтобы мог начаться надлежащий отжим.
	Дверца открыта?	Полностью закройте дверцу.* Если “dE” не отпускается, обратитесь в сервисный центр.
		Отсоедините штекер от розетки и обратитесь в сервисный центр.
	Вода переливается из-за неисправного • вентиля.	Выключите подачу воды.Отсоедините штекер от розетки.Обратитесь в сервисный центр.
	Неисправность датчика уровня воды.
	Перегрузка двигателя
	Перегрузка двигателя
	Сбой питания стиральной машины.	Перезапустите цикл.

Руководство по устранению неполадок

Функция интеллектуальной диагностики SMARTDIAGNOSISTM доступна только для изделий с обозначением SMARTDIAGNOSISTM. В случае использования мобильного телефона со статической опцией функция SMARTDIAGNOSISTM может не работать.

Использование SMARTDIAGNOSIS™

Используйте данную функцию только по указанию контактного центра.

Звуки передачи напоминают факс и имеют смысл только для контактного центра.

Функция SMARTDIAGNOSISTM не может быть задействована если питание машины не включается.

Если это происходит, устранение неполадок выполняется без SMARTDIAGNOSISTM.

Если вы испытываете проблемы со своей стиральной машиной, обратитесь в клиентский информационный центр. Следуйте указаниям оператора контактного центра и выполните следующие шаги, когда вас попросят.

Нажмите кнопку «Питание», чтобы включить 1. машину. Не нажимайте никаких других кнопок и не поворачивайте ручку выбора программы.

По просьбе оператора контактного центра 2. поднесите микрофон вашего телефона как можно ближе к кнопке «Питание».

Makc. 10 MM

1. Нажмите и удерживайте кнопку «Темп.» в течение трех секунд, держа микрофон телефона у кнопки «Питание».

2. Не убирайте телефон, пока не прекратится сигнал передачи. Это занимает примерно 17 секунд, и на дисплее отображается отсчет времени.

Для достижения наилучшего результат постарайтесь не двигать телефон во время передачи.

- Если оператор контактного центра не сможет получить точную запись данных, он может попросить вас попытаться еще раз.

Нажатие кнопки «Питание» во время передачи отключит SMARTDIAGNOSIS™.

Когда отсчет завершится и сигналы прекратятся, возобновите разговор с оператором 5. контактного центра, который теперь сможет вам помочь, используя информацию, переданную для анализа в клиентский информационный центр.

Функция Smart Diagnosis создана как вспомогательная, но не заменяющая обычные методы устранения неисправностей при звонке в сервисный центр. Эффективность этой функции зависит от различных факторов, среди которых способность используемого для передачи сотового телефона к приему сигналов, любой внешний шум, который может присутствовать во время передачи, и акустика помещения, в котором установлена машина.

Соответственно, в таких случаях LG не гарантирует, что Smart Diagnosis сможет безошибочно определить причину возникшей неисправности.

Условия гарантии

Утилизация старого устройства

Символ на устройстве, изображающий 1. перечеркнутый мусорный контейнер на колесах, означает, что на изделие распространяется действие Директивы 2002/96/EC.

Все электрические и электронные изделия должны 2. утилизироваться отдельно от бытового мусора через специальные пункты сбора, указанные правительством или местными органами власти.

Надлежащая утилизация старого оборудования 3. поможет предотвратить потенциально вредные последствия для окружающей среды и здоровья человека.

Для получения более подробных сведений об 4. утилизации старого оборудования обратитесь в городскую администрацию, службу утилизации отходов или магазин, где было приобретено изделие.

Гарантия не распространяется на следующие случаи:

Выезд сервисной бригады на дом, чтобы обучить вас, как пользоваться изделием.

Если изделие подключено к напряжению, отличному от указанного на паспортной табличке.

Если неисправность вызвана несчастным случаем, халатностью или стихийным бедствием.

- Если неисправность вызвана каким-либо факторами, помимо бытового использования и использования в соответствии с руководством пользователя.

Прибор используется до ознакомления с инструкцией или изменяется конфигурация изделия.

Если неисправность вызвана паразитами, например, крысами или тараканами и т. п.

Шум и вибрация, считающиеся нормальными, например, звук сливания воды или отжима или • предупредительные сигналы.

Коррекция установки. Например, выравнивание полов, установка слива.

Обычное обслуживание, рекомендованное в руководстве пользователя.

• Удаление посторонних предметов/веществ из машины, включая насос и фильтр впускного шланга, например, песок, гвозди, косточки бюстгальтеров и т. п.
• Замена предохранителей или установка надлежащей проводки или канализации в доме.
• Устранение последствий неквалифицированного ремонта.
• Случайный или косвенный ущерб имуществу, вызванный возможными дефектами устройства.
• Если изделие используется в коммерческих целях, гарантия не действует.

(Пример: общественные места, такие как общественные бани, сдаваемые внаем комнаты, общежития, центры обучения.)

Если изделие устанавливается вне стандартного района обслуживания, стоимость транспортировки, связанной с ремонтом продукта или заменой несправной детали, покрывается владельцем.

LG

Life's Good
