Тип продукта	Мини-компонентная система Hi-Fi
Модель	MHC-NXM3
Габариты основного блока (Ш x В x Г)	Прибл. 230 × 292 × 355 мм
Вес основного блока	Прибл. 6.1 кг
Габариты колонок (Ш x В x Г)	Прибл. 173 × 275 × 265 мм каждая
Вес колонки	Прибл. 3.9 кг нетто за колонку
Выходная мощность усилителя (RMS)	100 Вт + 100 Вт (4 Ом, 1 кГц, 10% THD)
Требования к питанию	120-240 В переменного тока, 50/60 Гц (регулируется селектором напряжения)
Потребляемая мощность	65 Вт
Тип CD-плеера	Компакт-диск и цифровая аудиосистема (поддерживает CD, CD-R/RW, MP3)
Кассетная дека	4-дорожечная 2-канальная стерео, автореверс, поддерживает ленту TYPE I (нормальная)
Тюнер	Стереотюнер FM/AM с 20 предустановками FM и 10 AM
Улучшение звука	Dynamic Sound Generator X-tra (DSGX) и MP3 BOOSTER
Функции таймера	Таймер сна, таймер воспроизведения, таймер записи
Функции записи	Синхронная запись CD-TAPE, ручная запись, программная запись
Режимы воспроизведения	Обычный, перемешивание, программа, повтор, воспроизведение альбома
Дисплей	ЖК-дисплей с подсветкой и регулятором яркости (3 уровня)
Режим энергосбережения	Отключает дисплей и часы для минимизации потребления в режиме ожидания (0,3 Вт)
Входы/выходы	VIDEO/MD IN (аналоговый), DIGITAL OPTICAL OUT, разъем для наушников
Комплект поставки	Пульт дистанционного управления, 2 батарейки AA, рамочная антенна AM, проводная антенна FM, прокладки для колонок, кабели для колонок
Функции безопасности	Лазерное изделие класса 1, вентиляционные отверстия, автоматическое отключение при перегреве

Часто задаваемые вопросы - MHC-NXM3 SONY

Как установить часы на Sony MHC-NXM3?

Нажмите CLOCK/TIMER SET на пульте. Используйте I◄◄ или ►►I для установки часа, нажмите ENTER. Затем установите минуты с помощью тех же кнопок и снова нажмите ENTER. Часы запускаются автоматически.

Можно ли воспроизводить MP3-файлы на этой системе?

Да, система поддерживает MP3-файлы на дисках CD-R/RW. Файлы должны иметь расширение .MP3 и быть записаны в формате ISO9660 Level 1/2 или Joliet. Максимум 300 MP3-файлов на диск и до 150 альбомов.

Как предустановить радиостанции?

Нажмите TUNER BAND для выбора FM или AM. Нажимайте TUNING MODE, пока не появится AUTO, затем нажмите - или + для автосканирования. Когда станция найдена, нажмите TUNER MEMORY, выберите номер предустановки с помощью -/+ и нажмите ENTER. Можно сохранить до 20 FM и 10 AM станций.

Как записать CD на кассету?

Вставьте записываемую кассету в Deck B. Нажмите CD и вставьте диск. Выберите сторону записи и режим воспроизведения (например, обе стороны). Нажмите CD SYNC на устройстве, затем нажмите ● START. Начнется запись. Вы также можете запрограммировать определенные треки с помощью Program Play.

Что делать, если звук пропускается при воспроизведении CD?

Сначала протрите диск мягкой тканью от центра к краю. Если проблема не исчезнет, попробуйте переместить систему на устойчивую поверхность вдали от вибраций. Также убедитесь, что колонки не вызывают вибрацию — при необходимости установите их на отдельные стойки.

Как использовать таймер сна?

Нажимайте SLEEP на пульте для выбора желаемого времени (AUTO, 90, 80, ... 10 минут или OFF). Система выключится автоматически через заданное время. AUTO выключается через 100 минут или после окончания текущего диска/кассеты.

Можно ли просыпаться под музыку с помощью таймера воспроизведения?

Да, сначала установите часы. Подготовьте источник (CD, кассету или тюнер). Нажмите CLOCK/TIMER SET, выберите PLAY SET?, установите время начала и окончания, выберите источник звука (TUNER, CD PLAY или TAPE PLAY) и нажмите ENTER. Выключите систему; она начнет воспроизведение в заданное время.

Что такое режим энергосбережения и как его активировать?

Режим энергосбережения отключает дисплей и часы при выключенной системе для снижения потребления в режиме ожидания (0,3 Вт). Нажимайте DISPLAY при выключенной системе, пока дисплей не погаснет. Для отмены снова нажмите DISPLAY.

Как чистить головки кассетного механизма?

Чистите головки после каждых 10 часов использования. Используйте коммерчески доступную сухую или влажную чистящую кассету. Следуйте инструкциям, прилагаемым к чистящей кассете. Также размагничивайте головки каждые 20-30 часов с помощью размагничивающей кассеты.

Что делать, если пульт дистанционного управления перестал работать?

Сначала проверьте наличие препятствий между пультом и датчиком системы. Замените батарейки (2x AA). Если все еще не работает, подойдите ближе к системе или отойдите от люминесцентных ламп. Если ничего не помогает, сбросьте систему, отключив шнур питания на несколько секунд.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MHC-NXM3 SONY

Инструкция по эксплуатации __ RU

MHC-NXM1

MHC-NXM3

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Для предупреждения опасности пожара или поражения электрическим током не следует оставлять данный аппарат под дождем или в местах с повышенной влажностью.

Во избежание возгорания не закрывайте вентиляционные отверстия аппарата газетами, скатертями, занавесками, и т.п. И не располагайте на аппарате зажженные свечи. Во избежание опасности возгорания или поражения электрическим током не ставьте на аппарат предметы, наполненные водой, такие как вазы.

Не устанавливайте аппарат в закрытом месте, таком, как книжная полка или встроенный шкаф.

Настоящая аппаратура классифицируется как ЛАЗЕРНАЯ ПРОДУКЦИЯ КЛАССА 1. Эта этикетка расположена на задней панели.

Не выбрасывайте батарейки вместе с обычным домашним мусором, ликвидируйте их надлежащим образом как химические отходы.

Изготовитель: Сони Корпорейшн Адрес: 6-7-35 Киташинагава, Шинагава-ку, Токио 141-0001, Япония Страна-производитель: Малайзия

Оглавление

Как пользоваться данным руководством....5

Доступные для воспроизведения диски....5

Подготовка к эксплуатации

Подсоединение системы......7

Установка часов....9

CD/MP3 – Воспроизведение

Загрузка диска....10

Воспроизведение диска .....10

– Нормальное воспроизведение/ Произвольное воспроизведение

Повторное воспроизведение......12

— Повторное воспроизведение

Создание Вашей собственной программы ....13

— Программное воспроизведение

Тюнер

Предварительная установка радиостанций....14

Прослушивание радиоприемника......16

— Предварительная настройка — Ручная настройка

Использование системы передачи радиоданных (RDS) ......17

(Только европейская модель)

Магнитная лента – Воспроизведение

Загрузка магнитной ленты......18

Воспроизведение магнитной ленты....18

Магнитная лента – Запись

Запись Ваших любимых дорожек CD на магнитную ленту...... 20 — Синхронная запись CD- ЛЕНТА

Запись на магнитную ленту вручную.... 21 — Ручная запись

Регулировка звука

Регулировка звука.... 22

Таймер

Засыпание под музыку.... 23 — Таймер сна

Пробуждение под музыку ...... 23 — Воспроизведение по таймеру

Запись радиопрограмм с помощью таймера.... 25 — Запись по таймеру

Дисплей

Выключение дисплея ...... 27 — Режим экономии энергии

Регулировка яркости задней подсветки дисплея.... 27

Просмотр информации о диске на дисплее .... 28

Дополнительные компоненты

Подсоединение дополнительных компонентов...... 30

Прослушивание аудио сигнала сподсоединенного компонента.... 31

Запись на подсоединенный компонент...... 31

Отыскание и устранение неисправностей

Проблемы и методы их

устранения....32

Сообщения ....36

Дополнительная информация

Меры предосторожности......37

Технические характеристики......39

Перечень расположения кнопок и страниц для справок......42

Как пользоваться данным руководством

В данном руководстве в основном объясняются операции, выполняемые с помощью пульта дистанционного управления, однако такие же операции можно выполнять также с помощью кнопок на аппарате, имеющих такие же или подобные названия.

Доступные для воспроизведения диски

Вы можете воспроизводить на данной системе следующие диски. Другие диски не могут быть воспроизведены.

Перечень доступных для воспроизведения дисков

Формат дисков Логотип диска

Аудио CD

CD-R/CD-RW (аудио данные/ файлы MP3)

Диски, которые данная система не может воспроизвести

• CD-ROM

• CD-R/CD-RW, за исключением дисков, записанных в следующих форматах:
  – музыкальный формат CD
  – формат MP3, соответствующий стандарту ISO9660 ^1) Уровень 1/Уровень 2, Joliet или мультисессия ^2)

• Диск, имеющий нестандартную форму (напр., форму карты, сердца).

• Диск с наклеенной бумагой или этикетками.
• Диск, на поверхности которого осталась лишкая, целлофановая лента, или этикетка.

• Часть данных диска CD-Extra ^3)

- Дорожка данных CD смешанного типа ^4)

1) Формат ISO9660
Наиболее распространенный международный стандарт для логического формата файлов и папок на CD-ROM. Имеется несколько уровней спецификации.
На Уровне 1 имена файлов должны соответствовать формату 8.3 (не более восьми символов в имени, не более трех символов в расширении “.MP3”) и состоять из заглавных букв. Имена папок не должны содержать более восьми символов. Не допускается существование свыше восьми уровней вложенности папок. Спецификация Уровня 2 допускает, чтобы в именах файлов и именах папок содержалось до 31 символа. Каждая папка может иметь до 8 деревьев. При использовании Jolict в расширенном формате (имена файлов и имена папок могут содержать до 64 символов) проверьте содержание записывающего программного обеспечения, и т.п.

2) Мультисессия Это метод записи, позволяющий добавлять данные с помощью метода моментального отслеживания.

Обычные CD начинаются с области управления CD, называемой входом, и заканчиваются областью, называемой выходом. Мультисессионный CD представляет собой CD, имеющий несколько сессий, при этом каждый сегмент от входа к выходу рассматривается как одна сессия.

3) CD-Extra: В этом формате сигнал аудио (аудиоданные CD) записывается на дорожки в сессии 1, а данные записываются на дорожки в сессии 2.

4) Смешанный CD: В этом формате данные записываются на первую дорожку, а сигнал аудио (аудиоданные CD) записывается на вторую и последующие дорожки сессии.

Примечания относительно CD-R и CD-RW

• Некоторые диски CD-R или CD-RW не могут быть воспроизведены на данной системе в зависимости от качества записи, физического состояния диска или характеристик записывающего устройства. Более того, диск не будет воспроизводиться, если он не был правильно завершен. Более подробную информацию см. в инструкции по эксплуатации записывающего устройства.
• Диски, записанные в дисководах CD-R/CD-RW, могут не воспроизводиться вследствие царапин, грязи, условий записи или характеристик дисковода.
• Диски CD-R и CD-RW, записанные в мультисессионном режиме, которые не были закончены “завершающей сессией”, не поддерживаются.
• Данная система может оказаться не в состоянии воспроизвести файлы формата МР3, не имеющие расширения “.МР3”.
• Попытка воспроизведения файлов формата, отличного от МР3, но имеющих расширение “.МР3”, может привести к помехам или неисправности.
• При работе с форматами, отличными от ISO9660 уровня 1 и 2, имена папок или имена файлов могут отображаться некорректно.
• Следующие диски требуют более продолжительное время для начала воспроизведения.

– диск, записанный со сложной древовидной структурой.

– диск, записанный в мультисессионном режиме.

– диск, к которому были добавлены данные (незавершенный диск).

Музыкальные диски, закодированные с помощью технологий защиты авторский прав

Этот продукт предназначен для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD).

В настоящее время некоторые звукозаписывающие компании выпускают различные музыкальные диски, закодированные с помощью технологий защиты авторский прав.

Помните, что среди таких дисков встречаются такие, которые не отвечают требованиям стандарта CD, и их нельзя воспроизводить с помощью данного устройства.

Меры предосторожности при воспроизведении диска, записанного в мультисессионном режиме

• Если диск начинается с сессии CD-DA, он распознается как диск CD-DA (аудио), и воспроизведение продолжается до тех пор, пока не встретится сессия MP3.
• Если диск начинается с сессии MP3, он распознается как диск MP3, и воспроизведение продолжается до тех пор, пока не встретится сессия CD-DA (аудио).
• Диапазон воспроизведения диска МР3 определяется древовидной структурой файлов, созданной при анализе диска.
• Диск со смешанным форматом CD будет распознан как диск CD-DA (аудио).

Подготовка к эксплуатации

Подсоединение системы

Выполните следующие действия пунктов с 1 по 4 для подсоединения Вашей системы с помощью прилагаемых шнуров и принадлежностей. Модель МНС-NXM3 используется только для иллюстративных целей.

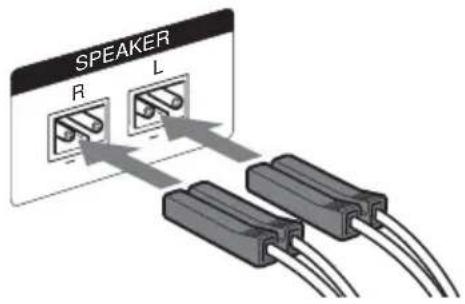

1 Подсоедините акустические системы.

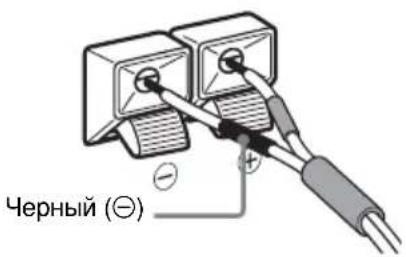

Подсоедините шнуры правой и левой акустических систем к гнездам SPEAKER на аппарате и к гнездам на акустических системах (только МНС-NXM3), как показано ниже.

Основной аппарат

Акустические системы (только МНС-NXM3)

2 Подсоедините антенны FM и AM.

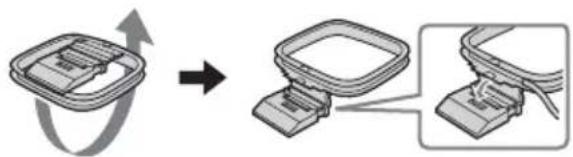

Соберите рамочную антенну АМ, а затем подсоедините ее.

Удлините проволочную антенну FM в горизонтальном направлении

Примечание

Держите антенны подальше от шнуров акустической системы.

3 Для моделей, оснащенных переключателем напряжения, установите переключатель VOLTAGE SELECTOR на напряжение местной электросети.

Имеющиеся установки приведены на штампе VOLTAGE SELECTOR Вашей системы.

* Модель Саудовской Аравии: с 120 по 127 В

4 Подсоедините сетевой шнур к сетевой розетке.

На дисплее появится демонстрация. Если Вы нажмете кнопку 1/½, система включится, и демонстрация автоматически завершится.

Если штепсельная вилка не соответствует сетевой розетке, отсоедините прилагаемый адаптер штепсельной вилки (только для моделей, оснащенных адаптером).

Вставка в пульт дистанционного управления двух батареек R6 (размером AA)

Если Вы не собираетесь использовать пульт дистанционного управления в течение длительного периода времени, выньте батарейки во избежание возможного повреждения вследствие утечки из батареек внутреннего вещества и коррозии.

К Вашему сведению

При нормальной эксплуатации батареек должно хватать приблизительно на шесть месяцев. Если пульт дистанционного управления больше не в состоянии управлять системой, замените обе батарейки новыми.

Прикрепление ножек акустической системы

Прикрепите прилагаемые ножки акустической системы к донной части акустических систем для придания акустическим системам устойчивости и предотвращения их скольжения.

При переноске данной системы

Выполните следующие действия для защиты механизма CD.

Для выполнения этой операции используйте кнопки на аппарате.

1 Убедитесь, что из системы извлечены все диски.
2 Нажмите кнопку CD.
3 Держите нажатой кнопку ■, а затем нажимайте кнопку CD, пока не появится индикация "LOCK".
4 Отсоедините сетевой шнур.

Установка часов

Для выполнения этой операции используйте кнопки на пульте дистанционного управления.

1 Нажмите кнопку I/⏻ для включения аппарата.
2 Нажмите кнопку CLOCK/TIMER SET.
3 Нажимайте повторно кнопку I◄◄ или ►►I для установки часов.
4 Нажмите кнопку ENTER.
5 Нажимайте повторно кнопку I◄◄ или ►►I для установки минут.
6 Нажмите кнопку ENTER. Часы начнут функционировать.

Для настройки часов

1 Нажмите кнопку CLOCK/TIMER SET.
2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶ для выбора индикации “CLOCK SET?”, а затем нажмите кнопку ENTER.
3 Выполните те же самые действия, что в пунктах с 3 по 6 выше.

Примечание

Часы не отображаются в режиме экономии энергии.

CD/MP3 – Воспроизведение

Загрузка диска

Для выполнения этой операции используйте кнопки на аппарате.

1 Нажмите кнопку DISC 1 – 5 для выбора дискового отсека.

Если в выбранном дисковом отсеке нет диска, появится индикация “No Disc” (Нет диска). Выполните действия пункта 2, пока мигает индикация “DISC-1” (или, напр., 2 – 5).

2 Нажмите кнопку CD ▲.
3 Поместите диск в отсек дисков стороной с этикеткой вверх.

Если Вы воспроизводите 8 см диск, поместите его на внутренний круг отсека.

4 Нажмите кнопку CD ▲ еще раз, чтобы закрыть отсек дисков.

Примечания

• Не используйте диск с наклейкой, этикетками или клеем на поверхности, поскольку это может привести к неисправности.
• Не закрывайте отсек дисков, с усилием нажимая на него пальцем, поскольку это может привести к неисправности.

Воспроизведение диска

— Нормальное воспроизведение/Произвольное воспроизведение

Данная система позволяет Вам воспроизводить аудио CD и диски со звуковыми аудио дорожками MP3.

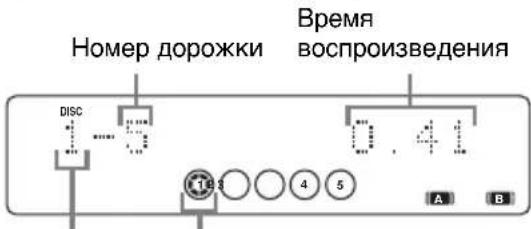

Например: Когда диск загружен

Номер отсека Индикатор наличия диска дисков

1 Нажмите кнопку CD (или нажимайте повторно кнопку FUNCTION) для переключения функционирования на CD.

2 В режиме остановки нажимайте повторно кнопку PLAY MODE до появления на дисплее индикации нужного Вам режима.

Выберите Для воспроизведения
ALL DISCS (Нормальное воспроизведение)	Всех дисков в отсеке дисков непрерывно.
1DISC (Нормальное воспроизведение)	Дорожек на выбранном Вами диске в исходной последовательности.
ALBM (Нормальное воспроизведение)	Всех аудиодорожек MP3 в альбоме на выбранном Вами диске в исходной последовательности.При воспроизведении дисков, отличных от MP3, в режиме воспроизведения альбома выполняются те же действия, что и в режиме воспроизведения 1DISC.
ALL DISCS SHUF (Произвольное воспроизведение)	Дорожек на всех дисках в произвольной последовательности.
1DISC SHUF (Произвольное воспроизведение)	Дорожек на выбранном Вами диске в произвольной последовательности.
ALBM SHUF (Произвольное воспроизведение)	Аудиодорожек MP3 в альбоме на выбранном Вами диске в произвольной последовательности.При воспроизведении дисков, отличных от MP3, в режиме произвольного воспроизведения альбома выполняются те же действия, что и в режиме воспроизведения 1DISC SHUF.
PGM (Программное воспроизведение)	Дорожек на диске в нужном Вам порядке их воспроизведения (см. раздел “Создание Вашей собственной программы” на стр. 13).

3 Нажмите кнопку ▶ (или кнопку ◀▶ на аппарате).

Другие операции

Для Выполните следующие действия
Остановки воспроизведения	Нажмите кнопку ■.
Выполнения паузы	Нажмите кнопку ■. Нажмите еще раз для возобновления воспроизведения.
Выбора дорожки	Нажимайте повторно кнопку ◀◀◀ или ▶▶▶.
Выбора альбома MP3*	После выполнения действия пункта 2 нажимайте повторно кнопку ALBUM – или +.
Отыскания точки на дорожке	Удерживайте нажатой кнопку ◀◀◀ или ▶▶▶ во время воспроизведения, и отпустите ее в нужной точке.
Выбора диска в режиме остановки	Нажмите кнопку DISC SKIP (или DISC 1 – 5 на аппарате).
Переключения на функционирование на CD с другого источника	Нажмите кнопку DISC 1 – 5 на аппарате (автоматический выбор источника).
Извлечения диска	Нажмите кнопку DISC 1 – 5 на аппарате, затем нажмите кнопку CD ▲ на аппарате.

* Возможно, Вы не сможете проводить поиск между несколькими файлами. Кроме того, время для некоторых файлов может отображаться некорректно.

Примечания

• Вы не можете изменить режим воспроизведения во время воспроизведения.
• Чтобы начать воспроизведение дисков, записанных в сложной конфигурации, например, при наличии многих слоев, может потребоваться некоторое время.

- Когда диск вставлен, проигрыватель считывает все дорожки на диске. Если на диске имеется много альбомов или аудиодорожек, отличных от МР3, может потребоваться длительное время, чтобы начать воспроизведение в целом или воспроизведение следующей аудиодорожки МР3.

- Не сохраняйте ненужные альбомы или дорожки, отличные от МР3, на диске, используемом для прослушивания МР3. Рекомендуется не сохранять другие типы дорожек или ненужные альбомы на диске, содержащем аудиодорожки МР3.

- Альбом, не содержащий аудиодорожку МРЗ, пропускается.

- Максимальное количество альбомов: 150 (включая корневую папку)

- Максимальное количество аудиодорожек МР3 и альбомов, которые могут содержаться на одном диске, равно 300.

- Воспроизведение возможно до 8 уровней.

- Аудиодорожки МРЗ воспроизводятся в последовательности, в которой они были записаны на диск.

- В зависимости от программного обеспечения, используемого для кодирования/записи, записывающего устройства, или средств записи, используемых во время записи аудиодорожки МРЗ, Вы можете столкнуться с такими проблемами, как недоступное воспроизведение, прерывания звука, и помехи.

К Вашему сведению

Когда доступ к диску занимает много времени, установите ощию “CD POWER ON” с помощью функции управления питанием CD (стр. 15).

Повторное воспроизведение

— Повторное воспроизведение

Вы можете повторно воспроизводить все дорожки или одну дорожку на диске.

Нажимайте повторно кнопку REPEAT во время воспроизведения до появления индикации "REP" или "REP1".

REP: Для всех дорожек на диске или все аудиодорожки MP3 в альбоме до пяти раз. REP1: Только для одной дорожки.

Для отмены повторного воспроизведения

Нажимайте повторно кнопку REPEAT, пока обе индикации “REP” и “REP1” не исчезнут.

Примечания

• Вы не можете выбрать индикации “REP” и “ALL DISCS SHUF” одновременно.
• Когда Вы выбираете индикацию “REP1”, эта дорожка повторяется бесконечно до отмены режима “REP1”.

Создание Вашей собственной программы

— Программное воспроизведение

Вы можете включить в программу до 25 пунктов со всех дисков в нужной Вам последовательности их воспроизведения. Вы можете синхронно записать включенные в программу дорожки на кассетную ленту (стр. 20).

1 Нажмите кнопку CD (или нажимайте повторно кнопку FUNCTION) для переключения функционирования на CD.
2 В режиме остановки нажимайте повторно кнопку PLAY MODE до появления индикации "PGM".
3 Нажмите кнопку DISC SKIP (или кнопку DISC 1 – 5 на аппарате) для выбора диска.

Для включения в программу всех дорожек на диске сразу перейдите к выполнению действия пункта 5, пока отображается индикация “AL”.

4 Нажимайте повторно кнопку I◀◀ или ▶▶I до появления номера нужной дорожки.

При включении в программу аудио дорожек MP3 нажмите кнопку ALBUM – или + для выбора альбома, а затем нажимайте повторно кнопку ◀◀◀ или ▶▶▶ до появления номера нужной дорожки.

5 Нажмите кнопку ENTER.

Дорожка включена в программу. Появится номер пункта программы, сопровождаемый общим временем воспроизведения.

6 Включите в программу дополнительные диски или дорожки.

Для включенияв программу	Повторите действияпунктов
Других дисков 3 и 5
Других дорожекна том же диске	4 и 5
Других дорожекна других дисках	с 3 по 5

7 Нажмите кнопку ▶ (или кнопку ◀▶ на аппарате).

Программное воспроизведение начинается.

Другие операции

Для Выполните следующие действия
Отменыпрограммноговоспроизведения	В режиме остановкинажимайте повторнопкопку PLAY MODEпока индикация “PGM”не исчезнет.
Очисткидорожки,начиная с конца	В режиме остановкинажмите кнопкуCLEAR.

К Вашему сведению

• Составленная Вами программа сохранится после завершения программного воспроизведения. Для повторного воспроизведения той же программы нажмите кнопку CD (или нажимайте повторно кнопку FUNCTION) для переключения функционирования на CD, а атем нажмите кнопку ▶ (или ◀▶ на аппарате). Однако программа будет очищена, если Вы откроете отсек дисков.
• Если общее время программы CD превысит 100 минут, или если Вы выберете дорожку CD с номером 21 или более, или если Вы выберете аудиодорожку MP3, появится индикация “— —.—”.

Тюнер

Предварительная установка радиостанций

Вы можете выполнить предварительную установку до 20 станций для FM и до 10 станций для AM. Вы можете затем выполнить настройку на любую из этих станций, просто выбирая соответствующий предварительно установленный номер.

Автоматическая предварительная настройка

Вы можете выполнить автоматическую настройку всех станций, которые могут приниматься в Вашей области, а затем сохранить радиочастоту нужных станций.

1 Нажмите кнопку TUNER BAND (или FUNCTION повторно) для переключения функции на тюнер.
2 Нажимайте повторно кнопку TUNER BAND для выбора индикации "FM" или "AM".
3 Нажимайте повторно кнопку TUNING MODE, пока на дисплее не появится индикация "AUTO".
4 Нажмите кнопку – или + (или кнопку TUNING – или + на аппарате).

Частота будет изменяться по мере того, как система будет проводить поиск станции. Сканирование автоматически остановится, когда будет выполнена настройка на станцию. При этом отобразятся индикации “TUNED” и “ST” (только для стереофонической программы).

Если индикация "TUNED" не появляется, а сканирование не останавливается

Установите частоту нужной радиостанции, как описано в разделе "Ручная предварительная установка" (стр. 14).

5 Нажмите кнопку TUNER MEMORY.

Предварительно установленный номер будет мигать. Пока предварительно установленный номер мигает, выполните действия пунктов 6 и 7.

Предварительно установленный номер

6 Нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для выбора нужного предварительно установленного номера.
7 Нажмите кнопку ENTER.
8 Повторите действия пунктов с 2 по 7 для сохранения в памяти других станций.

К Вашему сведению

Нажмите кнопку TUNING MODE для остановки сканирования.

Ручная предварительная установка

Вы можете вручную настроить и сохранить радиочастоту нужных станций.

1 Нажмите кнопку TUNER BAND (или FUNCTION повторно) для переключения функции на тюнер.
2 Нажимайте повторно кнопку TUNER BAND для выбора индикации "FM" или "AM".
3 Нажимайте повторно кнопку TUNING MODE, пока индикации "AUTO" и "PRESET" не исчезнут с дисплея.

4 Нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для настройки на желаемую станцию.
5 Нажмите кнопку TUNER MEMORY.
6 Нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для выбора нужного предварительно установленного номера.
7 Нажмите кнопку ENTER.
8 Повторите действия пунктов с 2 по 7 для сохранения в памяти других станций.

Другие операции

Для Выполните следующие действия
Выполнения настройки на станцию со слабым сигналом	Следуйте процедуре, описанной в разделе “Ручная предварительная установка” (стр. 14).
Установки другой станции под существующим предварительно установленным номером	После выполнения действия пункта 5, нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для выбора номера предварительно установленной станции, под которым Вы хотите сохранить текущую настройку станции.

Для улучшения качества приема тюнера

При низком качестве приема тюнера отключите питание CD-проигрывателя, используя функцию управления питанием CD.

Заводской установке соответствует включенное питание CD. Для выполнения этой операции используйте кнопки на аппарате.

1 Нажмите кнопку CD.
2 Нажмите кнопку I/⏻ для выключения системы.
3 Нажмите кнопку I/☉ еще раз, удерживая нажатой кнопку ■. Появится индикация "CD POWER OFF".

Для включения питания CD-проигрывателя

Повторите описанную выше процедуру, в результате чего появится индикация “CD POWER ON”.

Примечания

• Если выбрана опция "CD POWER OFF", время доступа к диску увеличится.
• Вы не можете изменить данную установку в режиме экономии энергии (стр. 27).

Для изменения интервала настройки АМ (кроме европейской, российской модели, а также модели для Саудовской Аравии)

Заводская предварительная установка интервала настройки АМ составляет 9 кГц (или 10 кГц для некоторых областей). Для изменения интервала настройки АМ сначала настройтесь на любую АМ-станцию, а затем выключите систему. Удерживая нажатой кнопку ■, нажмите кнопку I/⏻ на аппарате. Если Вы измените интервал, все предварительно установленные АМ-станции будут стерты. Для переустановки интервала повторите действия той же процедуры.

Примечание

Вы не можете изменить интервал настройки АМ в режиме экономии энергии (стр. 27).

К Вашему сведению

• Предварительно установленные станции сохраняются в памяти примерно полдня, даже если Вы отсоедините сетевой шнур или если произойдет сбой питания.
• Для улучшения приема радиовещания отрегулируйте прилагаемые антенны или подсоедините имеющуюся в продаже внешнюю антенну.

Прослушивание радиоприемника

Вы можете прослушивать радиостанцию либо путем выбора предварительно установленной станции, либо путем выполнения ручной настройки на станцию.

Прослушивание предварительно установленной станции

— Предварительная настройка

Выполните сначала предварительную установку радиостанций в памяти тюнера (см. раздел “Предварительная установка радиостанций” на стр. 14).

1 Нажмите кнопку TUNER BAND (или FUNCTION повторно) для переключения функции на тюнер.
2 Нажимайте повторно кнопку TUNER BAND для выбора индикации "FM" или "AM".
3 Нажимайте повторно кнопку TUNING MODE, пока на дисплее не появится индикация "PRESET".
4 Нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для выбора нужной предварительно установленной станции.

Прослушивание не установленных предварительно радиостанций

— Ручная настройка

1 Нажимайте кнопку TUNER BAND (или повторно кнопку FUNCTION) для переключения функции на тюнер.
2 Нажимайте повторно кнопку TUNER BAND для выбора индикации "FM" или "AM".
3 Нажимайте повторно кнопку TUNING MODE, пока индикации "AUTO" и "PRESET" не исчезнут с дисплея.
4 Нажимайте повторно кнопку – или + (или кнопку TUNING – или + на аппарате) для настройки на нужную станцию.

Примечание

При переключении функции с тюнера на CD доступ к диску может потребовать больше времени. В этом случае установите опцию “CD POWER ON” с помощью функции управления питания CD (стр. 15).

К Вашему сведению

• Для улучшения приема радиовещания отрегулируйте прилагаемые антенны или подсоедините имеющуюся в продаже внешнюю антенну.
• Если стереофоническая программа FM содержит статический шум, нажимайте повторно кнопку FM MODE до появления индикации “MONO”. Стереофонического эффекта при этом не будет, но качество принимаемого сигнала улучшится.
• Нажимайте повторно кнопку TUNING MODE до появления в пункте 3 индикации “AUTO”, затем нажмите кнопку – или + (или кнопку TUNING – или + на аппарате). Индикация частоты будет изменяться, и сканирование остановится, когда система настроится на станцию (автоматическая настройка).
• Для записи радиопрограмм используйте ручную запись (стр. 21).

Использование системы передачи радиоданных (RDS)

(Только европейская модель)

Что такое система передачи радиоданных?

Система передачи радиоданных (RDS) — это услуга радиовещания, которая позволяет радиостанциям вместе с обычным сигналом программы посылать дополнительную информацию. RDS доступна только на FM-станциях.*

Примечание

RDS может не работать надлежащим образом если станция, на которую Вы настроились, не передает надлежащим образом RDS-сигнал, или если сигнал оказывается слабым.

* Не все FM-станции предоставляют услугу RDS, равно как и не все они предоставляют одни и те же типы услуг. Если Вы не знакомы с системой RDS, обратитесь к Вашим местным радиостанциям за подробной информацией об услугах RDS, предоставляемых в Вашей области.

Прием радиосигналов RDS

Просто выберите станцию из полосы частот FM.

Когда Вы настроитесь на станцию, предоставляющую услуги RDS, название станции появится на дисплее.

Для проверки информации RDS

Всякий раз, когда Вы нажимаете кнопку DISPLAY индикация циклически изменяется следующим образом: Название станции* → Частота → Тип программы* → Индикация часов → Уровень низких частот → Уровень высоких частот

* Если сигналы RDS не принимаются надлежащим образом, название станции или тип программы могут не появиться на дисплее.

Магнитная лента – Воспроизведение

Загрузка магнитной ленты

1 Нажмите кнопку А ТАРЕ ▲ или ТАРЕ ▲ В на аппарате.
2 Поместите записанную/пригодную для записи кассету с лентой в кассетный отсек.

Стороной, которую Вы хотите воспроизвести/ записать, обращенной к Вам.

Воспроизведение магнитной ленты

Вы можете использовать магнитную ленту TYPE I (нормальную).

1 Установите магнитную ленту.
2 Нажмите TAPE (или нажимайте повторно кнопку FUNCTION) или кнопку TAPE A/B на аппарате для переключения функционирования на TAPE.
3 Нажимайте повторно TAPE (или кнопку TAPE A/B на аппарате) для выбора деки A или B.
4 Нажимайте повторно кнопку PLAY MODE для выбора индикации “⇌” для воспроизведения на одной стороне. Выберите опцию “(⇌)”* для воспроизведения обеих сторон. Выберите опцию “RELAY” (последовательное воспроизведение)* для последовательного воспроизведения обеих дек.
5 Нажмите кнопку ▶ (или кнопку ◀▶ на аппарате).

Начнется воспроизведение магнитной ленты. Нажмите кнопку еще раз для воспроизведения обратной стороны.

Направление воспроизведения

* Последовательное воспроизведение всегда следует данной циклической последовательности: Дека А (передняя сторона) → Дека А (обратная сторона) → Дека В (передняя сторона) → Дека В (обратная сторона) Для модели МНС-NXM1, дека А не выполняет воспроизведение с обратной стороны.

Другие операции

Для Выполните следующие действия
Воспроизведения обратной стороны*	Нажмите кнопку ▶ (или кнопку ◀▶ на аппарате).
Остановки воспроизведения	Нажмите кнопку ■.
Выполнения паузы	Нажмите кнопку ■■.Нажмите еще раз для возобновления воспроизведения.
Перемотки вперед или назад	В режиме остановки нажмите кнопку ◀◀ или ▶▶.
Извлечения кассеты	Нажмите кнопку А ТАРЕ ▲или ТАРЕ ▲ В на аппарате.

* Для модели МНС-NXM1, дека А не выполняет воспроизведение с обратной стороны.

Поиск начала текущей, предыдущей или следующей дорожки (AMS)\*

Для перемещения вперед

Нажмите во время воспроизведения кнопку ▶▶.

Всякий раз при нажатии кнопки будет появляться направление поиска, + (вперед), и номер пропускаемых дорожек (от 1 до 9).

Для перемещения назад

Во время воспроизведения нажмите кнопку ◀◀◀.

Всякий раз при нажатии кнопки будет появляться направление поиска, – (назад), и номер пропускаемых дорожек (от 1 до 9).

* AMS (автоматический музыкальный датчик)

Примечание

Функция AMS может работать некорректно при следующих обстоятельствах:

– Если продолжительность незаписанного пространства между песнями составляет менее 4 секунд.

– Если система расположена вблизи телевизора.

К Вашему сведению

• Если Вы выберете опцию “(→)” или “RELAY”*, дека автоматически остановится, повторив последовательность пять раз.
• Когда магнитная лента вставлена, высвечивается соответствующий индикатор движения вперед (▶)/обратно (◀).
  * Для модели МНС-NXM1, дека А не выполняет воспроизведение с обратной стороны.

Магнитная лента – Запись

Запись Ваших любимых дорожек CD на магнитную ленту

— Синхронная запись CD-ЛЕНТА

Вы можете записать на магнитную ленту целый CD.

Вы можете использовать магнитную ленту TYPE I (нормальную). Уровень записи настраивается автоматически.

Для выполнения этой операции используйте кнопки на аппарате.

1 Загрузите доступную для записи магнитную ленту в деку В.

2 Нажмите кнопку TAPE A/B для выбора деки В, а затем нажимайте повторно кнопку ◀▶ для выбора стороны записи. Далее, нажмите кнопку ■ для остановки воспроизведения.

3 Нажимайте повторно кнопку PLAY MODE на пульте дистанционного управления для выбора “⇌” для выполнения записи на одной стороне. Выберите опцию опции “(⇌)” (или “RELAY”) для выполнения записи на обе стороны.

4 Нажмите кнопку CD и загрузите диск, который Вы хотите записать.

При записи альбома с диска MP3, обязательно нажимайте кнопку ALBUM – или + для выбора нужного альбома, прежде чем продолжить.

5 Нажмите кнопку CD SYNC.

Дека В находится в режиме ожидания записи.

Начнет мигать индикация "REC".

6 Нажмите кнопку ● START.

Начнется запись.

Для остановки записи

Нажмите кнопку ■.

Для записи диска путем указания последовательности дорожек

Вы можете записать только Ваши любимые дорожки CD, используя программное воспроизведение. Между действиями пунктов 4 и 5 выполните действия пунктов с 2 по 6 раздела “Создание Вашей собственной программы” (стр. 13).

К Вашему сведению

- Если Вы выполняете запись на обеих сторонах, убедитесь, что запись начинается с передней стороны. Если Вы начнете с обратной стороны, запись остановится в конце обратной стороны.

- Если Вы выбрали запись на обе стороны, а лента достигла конца передней стороны посреди дорожки, вся дорожка будет записана еще раз с начала обратной стороны.

Запись на магнитную ленту вручную

— Ручная запись

Вы можете записать только нужные Вам участки с CD, магнитной ленты или радиопрограммы на магнитную ленту. Вы можете также выполнить запись с подсоединенных компонентов (см. раздел "Подсоединение дополнительных компонентов" на стр. 30). Для выполнения этой операции используйте кнопки на аппарате.

1 Загрузите доступную для записи магнитную ленту в деку В.
2 Нажмите кнопку TAPE A/B для выбора деки В, а затем нажимайте повторно кнопку ◀▶ для выбора стороны записи. Далее, нажмите кнопку ■ для остановки воспроизведения.
3 Нажимайте повторно кнопку PLAY MODE на пульте дистанционного управления для выбора опции “⇌” для выполнения записи на одной стороне. Выберите опцию “(⇌)” (или “RELAY”) для выполнения записи на обе стороны.
4 Нажмите одну из следующих кнопок для выбора нужного источника сигнала, подлежащего записи.

• CD: Для выполнения записи с системного CD-проигрывателя.
  • TAPE A/B: Для выполнения записи с системной кассетной деки A.
• TUNER/BAND: Для выполнения записи с системного тюнера.
  • VIDEO/MD: Для записи с дополнительного компонента, подсоединенного к гнездам VIDEO/MD IN.

5 Нажмите кнопку ● START.

Дека В находится в режиме ожидания записи.

Начнет мигать индикация "REC".

6 Нажмите кнопку ● START, а затем начните воспроизведение нужного источника для записи.

Начнется запись.

Другие операции

Для Выполните следующие действия
Остановки записи Нажмите кнопку ■.
Выполнения паузы записи	Нажмите кнопку ● START на аппарате.

Примечания

• Вы не можете во время выполнения записи прослушивать другие источники.
• Если в пункте 4 выбрана опция ТАРЕ В, будет записана тишина.

К Вашему сведению

• Для записи с радиоприемника: Если при выполнении записи с радиоприемника слышен шум, передвиньте соответствующую антенну для уменьшения шума.
• Если Вы выполняете запись на обеих сторонах, убедитесь, что запись начинается с передней стороны. Если Вы начнете с обратной стороны, запись остановится в конце обратной стороны.

Регулировка звука

Регулировка звука

Воспроизведение более динамичного звука (функция Dynamic Sound Generator X-tra – Генератор особо динамичного звука)

Нажмите кнопку DSGX на аппарате.

Всякий раз при нажатии кнопки индикация изменяется следующим образом:

Воспроизведение более привлекательного звука (функция MP3 BOOSTER – Усилитель MP3)

Вы можете насладиться более привлекательным звуком при воспроизведении аудиодорожек МР3.

1 Нажмите кнопку CD (или нажимайте повторно кнопку FUNCTION) для переключения функционирования на CD.

2 Удерживайте кнопку DSGX на аппарате в течение 2 секунд. Всякий раз, когда Вы удерживаете кнопку в течение 2 секунд, индикация на дисплее изменяется следующим образом: BOOSTER ON ←→ BOOSTER OFF

Регулировка низких и высоких звуковых частот

Вы можете отрегулировать низкочастотные и высокочастотные сигналы, чтобы насладиться более мощным звуком.

1 Нажимайте повторно кнопку EQ для выбора индикации "BASS" или "TREBLE".

Всякий раз при нажатии кнопки индикация изменяется следующим образом:

BASS TREBLE

2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I для регулировки уровня, когда появляется индикация "BASS" или "TREBLE".

Для регулировки низкочастотных сигналов на аппарате

Поверните регулятор BASS.

Для регулировки высокочастотных сигналов на аппарате

Поверните регулятор TREBLE.

Для выхода из режима настройки низкочастотных и высокочастотных сигналов

Если Вы не выполняете никаких действий в течение 4 секунд, дисплей автоматически возвращается к исходной индикации.

Таймер

Засыпание под музыку

— Таймер сна

Вы можете установить систему таким образом, чтобы она выключилась спустя определенное время, и Вы могли заснуть под музыку.

Нажмите кнопку SLEEP.

Всякий раз при нажатии этой кнопки индикация минут (время отключения) циклически изменяется следующим образом:

* Система автоматически выключится через 100 минут, или после завершения воспроизведения текущего диска или магнитной ленты.

Другие операции

Для Нажмите
Проверки оставшегося времени*	Кнопку SLEEP один раз.
Изменения времени отключения	Кнопку SLEEP повторно для выбора нужного Вам времени.
Отмены функции таймера сна	Кнопку SLEEP повторно, пока на дисплее не появится индикация “OFF”.

* Вы не сможете проверить оставшееся время, если выберете индикацию "AUTO".

К Вашему сведению

Вы можете использовать таймер сна, даже если Вы не установите часы.

Пробуждение под музыку

— Воспроизведение по таймеру

Вы можете проснуться под музыку в предварительно установленное время.

Убедитесь, что Вы установили часы (см. раздел "Установка часов" на стр. 9).

Для выполнения этой операции используйте кнопки на пульте дистанционного управления.

1 Подготовьте источник звука, который Вы хотите воспроизводить.

• CD: Загрузите диск. Чтобы начать с определенной дорожки, составьте программу (см. раздел “Создание Вашей собственной программы” на стр. 13).
• Магнитная лента: Установите магнитную ленту (см. раздел "Воспроизведение магнитной ленты" на стр. 18).
• Тюнер: Выполните настройку на предварительно установленную радиостанцию (см. раздел "Прослушивание радиоприемника" на стр. 16).

2 Нажимайте кнопку VOLUME +/- для регулировки громкости.

3 Нажмите кнопку CLOCK/TIMER SET.

4 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I для выбора индикации "PLAY SET?", а затем нажмите кнопку ENTER.

Появится индикация “ON”, и будет мигать индикация часов.

5 Установите время начала воспроизведения.

Нажимайте повторно кнопку ◀◀◀ или ▶▶▶| для установки часов, а затем нажмите кнопку ENTER. Будет мигать индикация минут. Нажимайте повторно кнопку ◀◀◀ или ▶▶▶| для установки минут, а затем нажмите кнопку ENTER.

6 Установите время окончания воспроизведения, следуя действияю пункта 5.

7 Нажимайте повторно кнопку I◀◀ или ▶▶I до появления желаемого Вам источника звука.

Всякий раз, когда Вы нажимаете кнопку, индикация циклически меняется следующим образом:

8 Нажмите кнопку ENTER.

На дисплее последовательно отобразятся время пуска, время остановки и источник звукового сигнала, а затем снова отобразится первоначальная индикация.

9 Нажмите кнопку I/⏻ для выключения системы.

Другие операции

Для Выполните следующие действия
Проверки установок	1 Нажмите кнопку CLOCK/TIMER SELECT.2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I до появления индикации “PLAY SELECT?”, а затем нажмите кнопку ENTER.
Изменения установки	Начните с пункта 1.
Отмены таймера	1 Нажмите кнопку CLOCK/TIMER SELECT.2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I до появления индикации “TIMER OFF?”, а затем нажмите кнопку ENTER.

Примечания

• Вы не можете привести в действие воспроизведение по таймеру и запись по таймеру одновременно.
• Если Вы используете воспроизведение по таймеру и таймер сна одновременно, таймер сна имеет приоритет.
• Не управляйте системой с момента ее включения до начала воспроизведения (примерно за 15 секунд до предварительно установленного времени).
• Если система будет включена примерно за 15 секунд до установленного времени, функция воспроизведения по таймеру не будет активирована.
• Вы не можете использовать дополнительный компонент, подсоединенный к гнездам VIDEO/MD IN, в качестве источника звука для воспроизведения по таймеру.

Запись радиопрограмм с помощью таймера

— Запись по таймеру

Вы можете выполнять запись предварительно установленных радиостанций в указанное время. Для выполнения записи с помощью таймера Вы должны сначала выполнить предварительную установку радиостанции (см. раздел "Предварительная установка радиостанций" на стр. 14) и установить часы (см. раздел "Установка часов" на стр. 9). Для выполнения этой операции используйте кнопки на пульте дистанционного управления.

1 Выполните настройку на предварительно установленную радиостанцию (см. раздел "Прослушивание предварительно установленной станции" на стр. 16).
2 Нажмите кнопку CLOCK/TIMER SET. Появится индикация "PLAY SET?".
3 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I для выбора индикации "REC SET?", а затем нажмите кнопку ENTER. Появится индикация "ON", и будет мигать индикация часов.
4 установите время начала записи. Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I для установки часов, а затем нажмите кнопку ENTER. Будет мигать индикация минут. Нажимайте повторно кнопку ◀◀◀ или ▶▶▶I для установки минут, а затем нажмите кнопку ENTER.

5 Установите время окончания записи, следуя действию пункта 4. На дисплее поочередно отобразятся время пуска, время остановки, и предварительно установленная для записи радиостанция (напр., "TUNER FM 5"), после чего вернется исходная индикация.

6 Загрузите доступную для записи магнитную ленту в деку В.
7 Нажмите кнопку TAPE для переключения функционирования на TAPE.
8 Нажимайте повторно кнопку PLAY MODE до появления индикации для выполнения записи на одной стороне или индикации (или () ) для выполнения записи на обеих сторонах.
9 Нажимайте повторно кнопку ◀▶ на аппарате для выбора стороны для записи.

Если Вы выберете запись на обеих сторонах или запись на передней стороне, нажмите кнопку ◀▶, чтобы высветился индикатор >>>. Если Вы выполняете запись на обратной стороне, нажмите еще раз кнопку ◀▶, чтобы высветился индикатор <<<.

10 Нажмите кнопку I/⏻ для

выключения системы.

Другие операции

Для Выполните следующие действия
Проверки установок	1 Нажмите кнопку CLOCK/TIMER SELECT.2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶ до появления индикации “REC SELECT?”, а затем нажмите кнопку ENTER.
Изменения установки	Начните с пункта 1.
Отмены таймера	1 Нажмите кнопку CLOCK/TIMER SELECT.2 Нажимайте повторно кнопку ◀◀◀ или ▶▶▶▶ до появления индикации “TIMER OFF?”, а затем нажмите кнопку ENTER.

Примечания

• Вы не можете привести в действие воспроизведение по таймеру и запись по таймеру одновременно.
• Если Вы используете запись по таймеру и таймер сна одновременно, таймер сна имеет приоритет.
• Не управляйте системой с момента ее включения до начала записи (примерно за 15 секунд до предварительно установленного времени).
• Если система будет включена примерно за 15 секунд до установленного времени, функция записи по таймеру не будет приведена в действие.
• Громкость во время выполнения записи будет сведена до минимума.

Дисплей

Выключение дисплея

— Режим экономии энергии

Индикация демонстрации (подсветка и мигание окошка дисплея и кнопок даже при выключенном питании системы) и индикация часов могут быть выключены для уменьшения количества энергии, потребляемой в режиме ожидания (режим экономии энергии).

При выключенной системе нажимайте повторно кнопку DISPLAY до исчезновения индикации демонстрации или индикации часов.

Для отмены режима экономии энергии

Пока система отключена, нажмите кнопку DISPLAY. Всякий раз, когда Вы нажимаете кнопку, индикация циклически переключается следующим образом:

Индикация демонстрации → Индикация часов* → Нет индикации (режим экономии энергии)

* Если Вы не установили часы, появится индикация “--:---”.

Примечание

Вы не можете выполнить следующие операции в режиме экономии энергии.

– установка часов
– изменение интервала настройки АМ (кроме европейской, российской модели, а также модели для Саудовской Аравии)
– включение системы путем нажатия функциональных кнопок
– изменение функции управления питанием CD

К Вашему сведению

• I/Индикатор высвечивается даже в режиме экономии энергии.
• Таймер в режиме экономии энергии продолжает работать.

Регулировка яркости задней подсветки дисплея

Пока система включена, нажимайте повторно кнопку DIMMER на аппарате для выбора нужной установки.

Индикация циклически изменяется следующим образом:

DIMMER OFF → DIMMER 1 → DIMMER 2 → DIMMER 3*

* Опция DIMMER 3 соответствует самой тусклой подсветке.

Просмотр информации о диске на дисплее

Вы можете проверить время воспроизведения и оставшееся время текущей дорожки или всего диска. Если загружен диск CD-TEXT или диск с аудиодорожками MP3, Вы можете также проверить информацию, записанную на диске, такую, как заголовки. Когда устройство обнаруживает диски CD-TEXT, на дисплее появляется индикация “CD TEXT”. Когда аппарат обнаруживает диски MP3, на дисплее появляется индикация “MP3”.

Проверка оставшегося времени и заголовков (CD/MP3)

Во время нормального воспроизведения нажмите кнопку DISPLAY.

Всякий раз при нажатии кнопки, индикация циклически изменяется следующим образом: Номер текущей дорожки и истекшее время воспроизведения → Номер текущей дорожки и оставшееся время или индикация “—.—.—”¹) → Оставшееся время диска или индикация “—.—.—”¹) → Название дорожки (только для диска CD-TEXT или диска с аудиодорожками MP3²) → Название альбома (только для диска с аудиодорожками MP3) → Индикация часов (в течение восьми секунд) → Уровень низких частот (в течение восьми секунд) → Уровень высоких частот (в течение восьми секунд)

1) Для дисков с аудиодорожками MP3
2) При воспроизведении дорожки с меткой ID3 вер. 1 или вер. 2 появится индикация метки ID3. Метка ID3 отображает только информацию о названии дорожки.

Проверка общего времени воспроизведения и заголовков (CD/MP3)

В режиме остановки нажмите кнопку DISPLAY.

Всякий раз при нажатии кнопки, индикация циклически изменяется следующим образом:

■ Если CD/MP3 находится в режиме нормального воспроизведения

Индикация оглавления ^1) или общее количество альбомов на диске ^2) или общее количество дорожек в текущем альбоме ^3) → Название диска ^4) или метка тома ^5) или название альбома ^5) → Индикация часов (в течение восьми секунд) → Уровень низких частот (в течение восьми секунд) → Уровень высоких частот (в течение восьми секунд)

1) TOC = Оглавление; отображает общее количество дорожек на диске, и общее время воспроизведения диска
2) Для дисков с аудиодорожками MP3 в режиме normalного воспроизведения или режиме SHUF
3) Для дисков с аудиодорожками MP3 в режиме ALBM или ALBM SHUF
4) Для дисков с CD-TEXT
5) Для дисков с аудиодорожками МРЗ названия альбомов или метки тома могут не отображаться в зависимости от режима воспроизведения
В зависимости от диска, некоторая информация CD-TEXT может не появиться.

■ Если CD/MP3 находится в режиме программного воспроизведения

Номер последней дорожки программы и общее время воспроизведения → Общее число дорожек в программе (в течение пяти секунд) → Название диска 1) или метка тома 2) → Индикация часов (в течение восьми секунд) → Уровень низких частот (в течение восьми секунд) → Уровень высоких частот (в течение восьми секунд)

1) Для дисков с CD-TEXT
2) Для дисков с аудиодорожками МР3

Проверка названия станции (тюнер)

Нажмите кнопку DISPLAY во время прослушивания радио.

Всякий раз при нажатии кнопки, индикация циклически изменяется следующим образом:

Название станции → Частота →

Индикация часов (в течение восьми

секунд) t Уровень низких частот (в

течение восьми секунд) → Уровень

высоких частот (в течение восьми секунд)

Дополнительные компоненты

Подсоединение дополнительных компонентов

Для усиления Вашей системы, Вы можете подсоединить дополнительные компоненты.

Обратитесь к инструкции по эксплуатации, прилагаемой к каждому компоненту.

A Гнездо DIGITAL (OPTICAL) OUT

Используйте цифровой оптический кабель (квадратного сечения, не прилагается) для подсоединения дополнительного компонента (такого, как MD-дека) к этому гнезду. Вы можете затем записать цифровой аудио сигнал с этой системы.

Примечание

Во время воспроизведения аудиодорожек МР3 цифровой аудиосигнал с этого гнезда не выдается.

В Гнезда VIDEO/MD IN

Используйте аудиошнуры (не прилагаются) для подсоединения дополнительного аналогового компонента (МД-деки или КВМ, и т.п.) к этим гнездам. Затем Вы сможете прослушивать звук дополнительного компонента.

Прослушивание аудио сигнала сподсоединенного компонента

1 Подсоедините аудиошнуры.

См. раздел “Подсоединение дополнительных компонентов” на стр. 30.

2 Нажмите кнопку VIDEO/MD на аппарате для переключения функционирования на VIDEO или MD.

Начните воспроизведение подсоединенного компонента.

Примечание

Если при выборе опции “VIDEO” звук искажен или имеет слишком большую громкость, или если Вы хотите переключиться обратно к опции “MD”, для переключения к опции “MD” повторите описанное выше действие.

К Вашему сведению

Если Вы не можете выбрать опцию “MD” путем повторного нажатия кнопки VIDEO/ MD, при включенном питании удерживайте нажатой кнопку VIDEO/MD, а затем нажмите кнопку I/ ⏻. Функционирование переключится с “VIDEO” на “MD”, и индикация “MD” появится на дисплее. Чтобы вернуться к опции “VIDEO”, повторите ту же самую процедуру.

Запись на подсоединенный компонент

Выполнение цифровой записи

1 Подсоедините цифровой оптический шнур.

2 Начните запись. Обращайтесь к инструкциям по эксплуатации подсоединенного компонента.

Примечание

Вы можете выполнять цифровую запись только с дисков. Однако Вы не можете записывать с дисков с защитой от копирования и аудиодорожками МР3.

Отыскание и устранение неисправностей

Проблемы и методы их устранения

Если у Вас возникли какие-либо проблемы при эксплуатации данной системы, выполните следующее:

1 Убедитесь, что сетевой шнур и шнуры акустической системы подсоединены правильно и надежно.
2 Установите неисправность, воспользовавшись приведенным ниже контрольным перечнем, и выполните указанное действие по устранению неисправности.

Если после выполнения всех описанных выше действий неисправность не устраняется, обратитесь в ближайшее торговое агентство фирмы Sony.

Когда мигает индикатор I/

Немедленно отсоедините сетевой шнур и проверьте следующие пункты.

• Если Ваша система оснащена переключателем напряжения, установлен ли переключатель напряжения на правильное напряжение?
  Проверьте напряжение для Вашего региона, а затем убедитесь, что переключатель напряжения установлен правильно.

- Нет ли короткого замыкания между шнурами + и – акустической системы?

- Используете ли Вы прилагаемые акустические системы?

- Не заблокированы ли чем-нибудь вентиляционные отверстия на задней стороне системы?

Проверьте все перечисленные выше пункты и устраните все найденные проблемы. После того, как индикатор I/⏻ перестанет мигать, подсоедините шнур питания и включите систему. Если индикатор все еще мигает, или если причина неисправности не может быть найдена даже после проверки всех перечисленных пунктов, обратитесь в ближайшее торговое агентство фирмы Sony.

Система в целом

Дисплей начнет мигать, как только Вы подсоедините шнур питания, даже хотя Вы еще и не включили систему (см. пункт 4 раздела “Подсоединение системы” (стр. 7)).

- При выключенной системе нажмите кнопку I/⏻. Индикация демонстрации исчезнет.

На дисплее отображается индикация “- -:- -”.

- Произошел сбой питания. Установите часы (стр. 9) и выполните настройки таймера (стр. 23 и 25) еще раз.

Отменена установка часов/ предварительной установки радиостанций/таймера.

• Повторите выполнение следующих действий:
• "Установка часов" (стр. 9)
  – “Предварительная установка радиостанций” (стр. 14)
• "Проверки установок" (стр. 24 и 26)
  – “Запись радиопрограмм с помощью таймера” (стр. 25)

Нет звука.

• Если Ваша система оснащена переключателем напряжения, убедитесь, что переключатель напряжения установлен на правильное напряжение.
• Нажмите кнопку VOLUME + или поверните регулятор VOLUME на ащарате по часовой стрелке.
• Убедитесь, что не подсоединены головные телефоны.
• Проверьте подсоединения акустической системы (стр. 7).
• При записи по таймеру аудиосигнал отсутствует.

Звук поступает только по одному каналу или же громкость звука не сбалансирована между левым и правым каналами.

• Расположите акустические системы как можно более симметрично.
• Подсоедините прилагаемые акустические системы.

Имеет место сильное гудение или шум.

• Переместите систему подальше от источника шума.
• Подсоедините систему к другой сетевой розетке.
• Установите фильтр помех (имеющийся в продаже) на сетевой шнур.

Не удается установить таймер.

- Установите часы еще раз (стр. 9).

Не функционирует таймер.

• Проверьте установку таймера и установите правильное время (стр. 24 и 26).
• Отмените функцию таймера сна (стр. 23).

Не функционирует пульт дистанционного управления.

• Устраните препятствие.
• Переместите пульт дистанционного управления поближе к системе.
• Направьте пульт дистанционного управления на датчик системы.
• Замените батарейки (R6/размер АА).
• Расположите систему подальше от флуоресцентного освещения.

Система не включается, даже когда Вы нажимаете кнопку I/♡.

- Убедитесь, что сетевой шнур подсоединен к сетевой розетке.

На экране телевизора имеются цветовые помехи.

- Выключите телевизор, затем включите его спустя промежуток времени от 15 до 30 минут. Если цветовые помехи не прекращаются, поместите акустические системы подальше от телевизора.

Проигрыватель CD/MP3

Не открывается отсек дисков, и появляется индикация "LOCKED".

- Обратитесь в торговое агентство фирмы или местное предприятие квалифицированного техобслуживания Sony.

Не удается закрыть отсек дисков.

• Правильно расположите диск В центре по центру отсека.
• Всегда закрывайте отсек, нажимая кнопку CD ▲ на аппарате. Если Вы попытаетесь закрыть отсек пальцами, это может привести к неисправности проигрывателя.

Не удается извлечь диск.

• Вы не можете извлечь диск во время выполнения синхронной записи CD. Нажмите кнопку ■ для отмены синхронной записи CD, а затем нажмите кнопку CD ▲ на аппарате для извлечения диска.
• Обратитесь в ближайшее торговое агентство фирмы Sony.

Не удается начать воспроизведение.

• Проверьте, вставлен ли диск. При загрузке диска высвечивается индикатор диска.
• Протрите диск (стр. 38).
• Замените диск.
• Вставьте диск, пригодный для воспроизведения на данной системе.
• Правильно расположите диск В центре по центру отсека.
  • Вставьте диск в отсек стороной с этикеткой, обращенной вверх.
• Выньте диск и сотрите влагу с диска, а затем оставьте систему включенной на несколько часов, пока влага не испарится.
• Для начала воспроизведения нажмите кнопку ▶.

Доступ к диску занимает длительное время.

- Установите опцию “CD POWER ON” с помощью функции управления питанием CD (стр. 15).

Пропадает звук.

• Протрите диск (стр. 38).
• Замените диск.
• Попытайтесь перенести систему в место, не подверженное вибрации (например, поверх устойчивой стойки).
• Попытайтесь переместить акустические системы подальше от системы, или разместить их на отдельных стойках. При прослушивании дорожки с басовым звучанием на высокой громкости вибрация акустической системы может вызывать пропадание звука.

Воспроизведение не начинается с первой дорожки.

- Нажимайте повторно кнопку PLAY MODE до исчезновения обеих индикаций "PGM" и "SHUF", чтобы вернуться к нормальному воспроизведению.

Аудиодорожка МРЗ не может быть воспроизведена.

- Запись не была выполнена в соответствии с форматом ISO9660 уровня 1 или уровня 2 или Joliet в расширенном формате.

- Аудиодорожка МРЗ не имеет расширения “.МРЗ”.

- Данные не сохранены в формате MP3.

- Диски, содержащие файлы, отличные от файлов MPEG 1, 2, 2.5 Audio Layer-3, не могут быть воспроизведены.

Для воспроизведения аудиодорожек МРЗ требуется более продолжительное время, чем для других.

• После того, как система считает все дорожки на дисках, для воспроизведения может потребоваться больше времени, чем обычно, если:
  – число альбомов или дорожек на диске очень велико.
  – организационная структура альбомов и дорожек очень сложная.

Название альбома, название дорожки и метка ID3 отображаются неправильно.

- Используйте диск, соответствующий ISO9660 уровня 1, уровня 2 или Joliet в расширенном формате.

- Метка ID3 диска не соответствует вер. 1 или вер. 2.

Тюнер

Сильный гул или шум/не удается принять станции.

• Установите надлежащий частотный диапазон и частоту (стр. 14).
• Подсоедините антенну надлежащим образом (стр. 7).
• Найдите положение и ориентацию, обеспечивающую хорошее качество принимаемого сигнала, а затем установите антенну еще раз. Если Вам не удается достичь хорошего качества принимаемого сигнала, мы рекомендуем Вам подсоединить имеющуюся в продаже внешнюю антенну.
• Прилагаемая проволочная антенна FM принимает сигналы всей своей длиной, поэтому обязательно вытягивайте ее полностью.
• Располагайте антенны как можно дальше от шнуров акустических систем.
• Если прилагаемая антенна АМ выйдет из пластмассовой стойки, обратитесь в ближайшее торговое агентство фирмы Sony.
• Попытайтесь отключить окружающее электрическое оборудование.
• Установите опцию "CD POWER OFF" с помощью функции управления питанием CD (стр. 15).

Не удается принять стереофоническую FM- программу в стереофоническом режиме.

- Нажимайте кнопку FM MODE до исчезновения индикации “MONO”.

Кассетная дека

После нажатия кнопки ◀▶ происходят механические помехи, на дисплее появляется индикация “Eject”, и устройство автоматически входит в режим ожидания.

- Правильно вставьте кассету.

Не выполняется запись или воспроизведение магнитной ленты, или наблюдается понижение уровня звука.

• Загрязнены головки. Очистите их (стр. 38).
  • Головки записи/воспроизведения намагничены. Размагнитьте их (стр. 38).

Не выполняется полное стирание магнитной ленты.

• Головки записи/воспроизведения намагничены. Размагнитьте их (стр. 38).

Имеет место чрезмерная детонация, или звук пропадает.

- Загрязнены оси кассетной деки. Очистите их (стр. 38).

Имеет место повышенный шум или стирание высоких частот.

• Головки записи/воспроизведения намагничены. Размагнитьте их (стр. 38).

Не выполняется запись магнитной ленты.

• Не вставлена кассета. Вставьте кассету.
• С кассеты был удален лепесток. Закройте сломанный лепесток липкой лентой (стр. 38).
• Магнитная лента была перемотана до конца.

Дополнительные компоненты

Нет звука.

• Обратитесь к пункту Система в целом "Отменена установка часов/предварительной установки радиостанций/таймера." (стр. 33) и проверьте состояние системы.
• Подсоедините компонент надлежащим образом (стр. 30), выполнив проверку: – подсоединены ли надлежащим образом шнуры.
  – везде ли плотно вставлены штепсельные вилки шнуров.
• Включите подсоединенный компонент.
• Обратитесь к инструкции по эксплуатации, прилагаемои к подсоединенному компоненту, и начните воспроизведение.
• Нажимайте повторно кнопку FUNCTION для выбора индикации “MD” или “VIDEO”(стр. 31).

Звук искажен.

- Уменьшите громкость подсоединенного компонента.

Если система после принятия описанных выше мер все еще не функционирует надлежащим образом, переустановите систему следующим образом:

1 Отсоедините сетевой шнур.
2 Снова подсоедините сетевой шнур.
3 Нажмите кнопку I/⏻ для включения системы.
4 Нажмите кнопки ■, DIMMER и I/⏻ на аппарате.

Система будет переустановлена с заводскими установками. Вам следует установить выполненные Вами настройки, такие, как предварительно установленные станции, часы и таймер.

Сообщения

Во время работы системы на дисплее может появиться или начать мигать одно из следующих сообщений.

CD/MP3

No Disc

В проигрывателе нет диска.

OVER

Нажимая кнопку ▶▶ во время воспроизведения или паузы, Вы достигли конца диска.

Push STOP!

Во время воспроизведения Вы нажали кнопку PLAY MODE.

Step Full!

Вы пытались включить в программу 25 или более дорожек (пунктов).

Магнитная лента

No Tab

Вы не можете выполнять запись магнитной ленты, поскольку с кассеты был удален лепесток.

No Tape

В кассетной деке нет магнитной ленты.

Таймер

OFF TIME NG!

Время начала и окончания воспроизведения по таймеру или записи по таймеру установлены на одно и то же время.

PUSH SELECT!

Вы пытались установить часы или таймер во время действия таймера.

SET CLOCK!

Вы пытались выбрать таймер, в то время как часы не установлены.

SET TIMER!

Вы пытались выбрать таймер, в то время как таймер не установлен.

Дополнительная информация

Меры предосторожности

О рабочем напряжении

Перед использованием системы убедитесь, что рабочее напряжение Вашей системы соответствует напряжению Вашей местной сети.

О мерах безопасности

• Аппарат не отключается от источника питания переменного тока (электрической сети) до тех пор, пока он подсоединен к стенной розетке, даже если сам аппарат выключен.
• Отсоедините систему от стенной розетки (электрической сети), если Вы не намереваетесь использовать ее в течение длительного периода времени. Для отсоединения сетевого шнура (провода электрической сети) вытяните его за штепсельную вилку. Ни в коем случае не тяните за сам шнур.
• В случае попадания в систему твердого предмета или жидкости, отсоедините систему от сети и проверьте ее у квалифицированного специалиста перед дальнейшим использованием.
• Замену сетевого шнура переменного тока следует выполнять только в мастерской квалифицированного техобслуживания.

О расположении

• Не располагайте систему в наклонном положении.
• Не располагайте систему в местах;

– Крайне жарких или холодных

– Пыльных или грязных
- Очень влажных
– Подверженных вибрации
– Подверженных воздействию прямого солнечного света.

- Соблюдайте осторожность при размещении аппарата или акустических систем на поверхностях, обработанных специальным образом (с помощью воска, масла, лака, и т.п.), поскольку это может привести к образованию пятен или изменению цвета поверхности.

О внутренней генерации тепла

• Во время функционирования система нагревается, и это не является неисправностью.
• Систему следует устанавливать в местах с достаточной вентиляцией для предотвращения внутреннего перегрева системы.
• Если Вы постоянно используете данную систему на высокой громкости, температура верхней стенки, боковых стенок и дна корпуса значительно возрастет. Чтобы не обжечься, не касайтесь корпуса.
• Во избежание неисправностей не закрывайте вентиляционное отверстие.

Об акустической системе

Данная акустическая система не защищена от магнитного поля, и изображение на телевизорах может подвергнуться магнитному искажению. В этом случае немедленно выключите питание телевизора, и включите его снова спустя от 15 до 30 минут.

Если улучшений не наблюдается,

разместите акустическую систему подальше от телевизора.

Об эксплуатации

• Если систему принести непосредственно из холодного места в теплое или установить в очень сырой комнате, то на линзе внутри CD-проигрывателя может произойти конденсация влаги. Если это произойдет, система не будет работать надлежащим образом. Выньте диск и оставьте систему включенной примерно на один час, пока влага не испарится.
• В случае передвижения системы выньте из нее диски.

Если у Вас возникли вопросы или проблемы, касающиеся Вашей системы, обратитесь, пожалуйста, в ближайшее торговое агентство фирмы Sony.

Примечания относительно дисков

• Перед воспроизведением очистите диск с помощью чистящей ткани. Протирайте диск от центра к периферии.
• Не используйте растворители, такие, как бензин, разбавитель, имеющиеся в продаже чистящие средства или антистатический спрей, предназначенный для виниловых долгоиграющих пластинок.
• Не подвергайте диск воздействию прямого солнечного света или источников тепла, таких, как каналы горячего воздуха, и не оставляйте его в автомобиле, припаркованном под прямыми лучами солнца.
• Не используйте диски, обрамленные защитным кольцом. Это может привести к неисправности системы.
• При использовании дисков, у которых на поверхности с этикеткой имеется клей или аналогичное липкое вещество, или у которых при печати этикетки использовались специальные чернила, имеется вероятность, что диск или этикетка прилипнут к деталям внутри аппарата. Если это произойдет, возможно, диск не удастся извлечь, и это может привести к неисправности данного аппарата. Перед использованием диска убедитесь, что его сторона с этикеткой не является липкой.

Не допускается использовать следующие типы дисков:

– Взятые напрокат или использованные диски с прикрепленными наклейками, у которых из-под наклейки выступает клей. Диски с наклейками, липкими по периметру.

– Диски с этикетками, отпечатанные с использованием специальных липких на ощупь чернил.

- Диски нестандартной формы (напр., в форме сердца, квадрата, звезды) не могут быть воспроизведены на данном аппарате. Попытка сделать это может повредить аппарат. Не используйте такие диски.

Очистка корпуса

Очистите корпус, панель и регуляторы мягкой тканью, слегка смоченной раствором мягкого моющего средства. Не используйте абразивных подушек никакого типа, чистящих порошков или растворителей, таких, как разбавитель, бензин или спирт.

Для постоянной защиты магнитной ленты

Для предотвращения магнитной ленты от случайной перезаписи выломайте лепесток кассеты со стороны А или В, как показано на рисунке.

Выломайте лепесток кассеты

Если позднее Вы снова захотите использовать магнитную ленту для записи, закройте выломанный лепесток липкой лентой.

Перед помещением кассеты в кассетную деку

Устраните любое провисание магнитной ленты. В противном случае магнитная лента может запутаться в деталях кассетной деки и повредиться.

При использовании магнитной ленты продолжительностью свыше 90 минут

Магнитная лента является очень эластичной. Не выполняйте частой смены операций с магнитной лентой, таких, как воспроизведение, остановка и перемотка. Магнитная лента может запутаться внутри кассетной деки.

Очистка головок магнитной ленты

Очищайте головки магнитной ленты через каждые 10 часов их использования.

Обязательно очищайте головки магнитной ленты перед началом выполнения важной записи или после воспроизведения старой магнитной ленты.

Используйте имеющуюся в продаже чистящую кассету сухого или влажного типа. За дополнительной информацией обращайтесь к инструкции по эксплуатации чистящей кассеты.

Размагничивание головок магнитной ленты

Размагничивайте головки магнитной ленты и металлические детали, находящиеся в контакте с магнитной лентой, через каждые 20 или 30 часов использования с помощью отдельно продаваемой размагничивающей кассеты. За дополнительной информацией обращайтесь к инструкции по эксплуатации размагничивающей кассеты.

Технические характеристики

Основной аппарат Секция усилителя

Следующие измерения были выполнены при переменном токе 120 – 127/220 – 240 В с частотой 50/60 Гц (Только модель Саудовской Аравии)

Следующие измерения были выполнены при переменном токе 230 В с частотой 50/60 Гц (Только европейская и российская модели)

Следующие измерения были выполнены при переменном токе 120/220 – 240 В с частотой 50/60 Гц (кроме европейской, российской модели, а также модели для Саудовской Аравии)

Следующие измерения были выполнены при переменном токе 220 В с частотой 60 Гц (Только Корейская модель)

MHC-NXM1

Выходная мощность по DIN (номинальная):

55 + 55 ватт

(6 Ом при 1 кГц, по

DIN)

Постоянная среднеквадратичная выходная мощность (для справок):

75 + 75 ватт

(6 Ом при 1 кГц,

суммарный

коэффициент

гармоник 10%)

MHC-NXM3

Выходная мощность по DIN (номинальная):

75 + 75 batt

(4 Ом при 1 кГц, по

DIN)

Постоянная среднеквадратичная выходная мощность (для справок):

100 + 100 ватт

(4 Ом при 1 кГц,

суммарный

коэффициент

гармоник 10%)

Входы

VIDEO/MD IN (фоногнезда):

Чувствительность 250/

450 мВ, сопротивление

47 kOM

Выходы

Длина световой волны:

660 HM

PHONES (мини-гнездо):

гнездо предназначено

ДЛЯ ГОЛОВНЫХ

телефонов полным

сопротивлением 8 Ом

или более

SPEAKER: Используйте только

прилагаемые

акустические системы

SS-NXM1

(MHC-NXM1)

SS-NXM3

(MHC-NXM3)

Секция CD-проигрывателя

Система Компакт диск и

цифровая аудио

система

Лазер Полупроводниковый

лазер

( = 770 - 810 HM)

Продолжительность

эмиссии: непрерывная

Частотная характеристика

2 Гц - 20 кГц (±0,5 дБ)

Секция кассетной деки

Система записи 4-дорожечная

2-канальная

стереофоническая

Частотная характеристика

50 - 13000 Гц (±3 дБ), с

использованием кассет

Sony TYPE I

Детонация ±0,15% пиковой

величины детонации

(IEC)

0,1%

среднеквадратичной

величины детонации

(NAB)

±0,2% пиковой

величины детонации

(DIN)

Секция тюнера

Стереофонический тюнер FM, супергетеродинный тюнер FM/AM

Секция тюнера FM

Диапазон настройки

U.S.A. модель: 87,5 – 108,0 МГц (с шагом 100 кГц)

Российская модель: 65,0 – 74,0 МГц (с шагом 10 кГц) (Нет стереофонического эффекта) 87,5 – 108,0 МГц (с шагом 50 кГц)

Прочие модели: 87,5 – 108,0 МГц (с шагом 50 кГц)

Антенна проволочная антенна FM

Гнезда антенны 75 Ом, несбалансированные Промежуточная частота 10,7 МГц

Секция тюнера АМ

Диапазон настройки

Панамериканская модель:

530 – 1710 кГц (при установке интервала настройки на 10 кГц) 531 – 1710 кГц (при установке интервала настройки на 9 кГц)

Для европейской, российской модели, а также модели для Саудовской Аравии:

531 – 1602 кГц (при установке интервала настройки на 9 кГц)

Прочие модели: 531 – 1602 кГц (при установке интервала настройки на 9 кГц) 530 – 1710 кГц (при установке интервала настройки на 10 кГц)

Антенна рамочная антенна АМ

Гнезда антенны Гнездо внешней антенны

Промежуточная частота 450 кГц

Акустическая система

Передняя акустическая система SS-NXM1 для MHC-NXM1

Акустическая система 2-канальная, с отражением низких звуковых частот

Компоненты акустической системы

Низкочастотный динамик: диаметром 15 см, конического типа

Высокочастотный динамик: диаметром 2,5 см, куполообразного типа

Номинальное полное сопротивление 6 Ом

Размеры (ш/в/г) Приблиз 173 × 275 × 265 mm

Масса Приблиз. 3,0 кг каждая акустическая система

Передняя акустическая система SS-NXM3 для MHC-NXM3

Акустическая система 2-канальная, с отражением низких звуковых частот

Компоненты акустической системы

Низкочастотный динамик: диаметром 15 см, конического типа

Высокочастотный динамик: диаметром 2,5 см, с мягкой выпуклой оболочкой

Номинальное полное сопротивление 4 Ом

Размеры (ш/в/г) Приблиз 173 × 275 × 265 mm

Масса Приблиз. 3,9 кг каждая акустическая система

Система в целом

Требования по электропитанию

U.S.A. модель: 120 В переменного

тока, частота 60 Гц

Европейская и российская модели:

230 В переменного

Корейская модель: 220 В переменного

тока, 60 Гц

Модель Саудовской Аравии:

120 - 127 В или

220 - 240 B

переменного тока,

частота 50/60 Гц

Настраиваются с

помощью регулятора

напряжения

Прочие модели: 120 В, 220 – 240 В

переменного тока,

частота 50/60 Гц

Настраиваются с

помощью регулятора

напряжения

Потребляемая мощность

U.S.A. модель:

MHC-NXM3 65 ватт

Европейская и российская модели:

MHC-NXM1 110 ватт

0,3 ватт (в режиме

экономии энергии)

MHC-NXM3 65 ватт

0,3 ватт (в режиме

экономии энергии)

Прочие модели:

MHC-NXM1 115 ватт

MHC-NXM3 65 ватт

Размеры (ш/в/г), включая выступающие части

и регуляторы

Секция усилителя/тюнера/магнитной

ленты/CD: Приблиз. 230 × 292 ×

355 MM

Macca

Секция усилителя/тюнера/

магнитной ленты/CD:

MHC-NXM1 Приблиз. 6,5 кг

MHC-NXM3 Приблиз. 6,1 кг

Прилагаемые принадлежности

Пульт дистанционного управления (1)

Батарейки размера АА

(R6) (2)

Рамочная антенна АМ

(1)

Проволочная антенна

FM (1)

Ножки акустической

системы (8)

Шнуры акустической

системы

(только МНС-NXM3)

(2)

Конструкция и технические характеристики

могут быть изменены без уведомления.

Перечень расположения кнопок и страниц для справок

Как пользоваться об этой страницей

Используйте эту страницу для нахождения расположения кнопок и других частей системы, которые указаны в тексте.

Основной аппарат

АЛФАВИТНЫЙ ПОРЯДОК

A-ZA-Я

ALBUM +/- 11 (11, 13, 20)

Дисковый отсек 9 (10)

Окошко дисплея 4

Сенсор дистанционного управления 2

ОПИСАНИЯ КНОПОК

I/⏻ (питание) 1 (8,15,31,36)

◀▶ (воспроизведение) 5 (11, 18, 20, 25)

■ (пауза) 6 (11, 19)

◀◀◀◀/▶▶▶▶ (быстрая перемотка назад/вперед, перемещение назад/вперед) 10 (11, 19)

TAPE ▲ B (извлечение) 14 (18)

A TAPE ▲ (извлечение) 18 (18)

● START 21 (20)

Пульт дистанционного управления

АЛФАВИТНЫЙ ПОРЯДОК

A-E

ALBUM-13 (11, 13, 20)

ALBUM + 11 (11, 13, 20)

CD 18 (10, 13, 22)

CLEAR 15 (13)

CLOCK/TIMER SELECT 2 (24, 26)

I/① (питание) 1 (8, 24)

II (пауза) 8 (11, 19)

■ (стоп) 8 (11, 19)

◀◀/▶▶ (перемещение назад/вперед) 16 (9, 11, 19, 22, 23)

-/+ (подстройка) 16 (14)
