Machete MLC-60 - Автомобильный динамик Deaf Bonce - Бесплатное руководство пользователя

Тип	Коаксиальный автомобильный динамик
Размер	6.5 дюйма (165 мм)
Количество полос	2
Номинальная мощность	80 Вт RMS
Максимальная мощность	160 Вт
Импеданс	4 Ом
Чувствительность	90 дБ
Диапазон частот	50 Гц – 20 кГц
Материал диффузора	Композитный
Магнит	Ферритовый
Монтажная глубина	55 мм
Вес	0.85 кг
Напряжение питания	12 В (автомобильная сеть)
Комплектация	Динамики, решётки, крепёж, инструкция
Страна производства	Китай

Часто задаваемые вопросы - Machete MLC-60 Deaf Bonce

Как правильно подключить динамик Machete MLC-60 к автомагнитоле?

Подключите динамик к выходу магнитолы с соблюдением полярности: + к +, - к -. Убедитесь, что импеданс (4 Ом) соответствует усилителю. Используйте качественный акустический кабель сечением не менее 1.5 мм².

Какой размер у динамика Machete MLC-60?

Динамик имеет стандартный размер 6.5 дюйма (165 мм). Подходит для установки в большинство автомобильных дверей и штатных мест.

Какую мощность выдерживает динамик?

Номинальная мощность 80 Вт RMS, максимальная 160 Вт. Рекомендуется использовать усилитель мощностью 50–150 Вт на канал для оптимальной работы.

Можно ли использовать динамик с внешним усилителем?

Да, динамик отлично работает с внешним усилителем. Убедитесь, что усилитель выдаёт чистый сигнал без искажений и соответствует импедансу 4 Ом.

Какой диаметр установочного отверстия?

Установочное отверстие диаметром 140–145 мм. Перед установкой проверьте посадочное место в автомобиле.

Нужны ли переходные кольца для установки?

Если штатное место нестандартное, могут потребоваться переходные кольца. В комплекте идут крепления, но для некоторых автомобилей нужны адаптеры.

Как ухаживать за динамиками?

Избегайте попадания влаги и пыли. Протирайте корпус сухой мягкой тканью. Не используйте химические абразивные средства.

Что делать, если динамик не работает?

Проверьте подключение проводов, целостность динамика (мультиметром), состояние усилителя и магнитолы. Возможно, динамик перегружен или вышел из строя.

Как отличить положительную клемму от отрицательной?

Положительная клемма обычно маркируется знаком '+' или красным цветом. Отрицательная — знаком '-' или чёрным. При отсутствии маркировки используйте тестер.

Где найти инструкцию?

Инструкция входит в комплект. Также её можно скачать в формате PDF на официальном сайте Deaf Bonce или на странице товара.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MLC-60 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

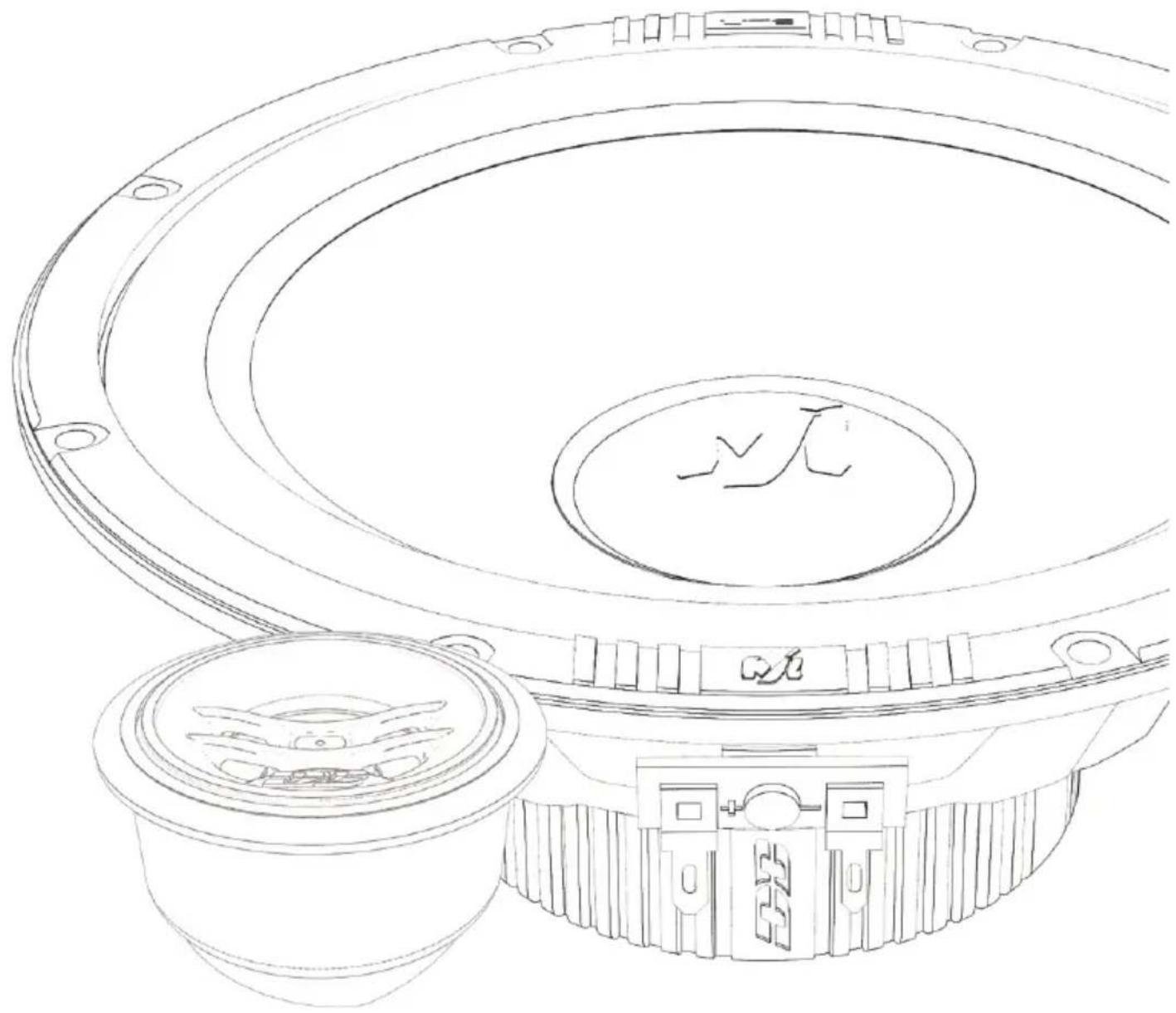

2-X КОМПОНЕНТНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

1. Введение
2. Меры предосторожности
3. Рекомендуемые настройки усилителя, фильтрация
4. Способы подключения
5. Размеры
6. Монтаж
7. Технические характеристики
8. Комплектация
   9.Информация о гарантийном сроке,сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В ВЕ ДЕ НИ Е

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. Р ЕКО М ЕНД У ЕМЫ Е Н АСТ Р ОЙК И У СИЛ И ТЕЛЯ, ФИЛЬ ТРА ЦИЯ

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

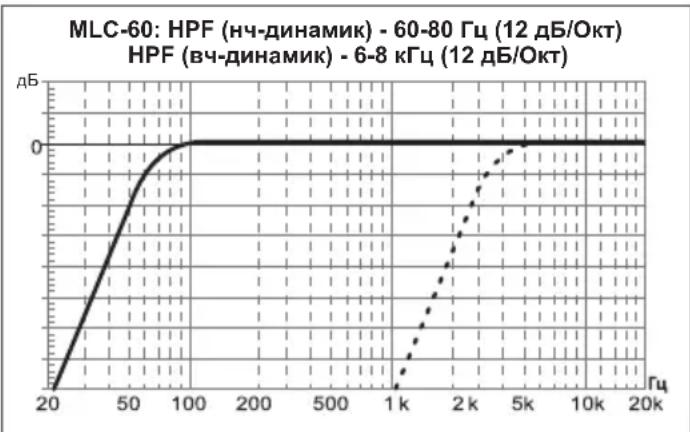

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра) -

60- Гц (12 дБ/Окт) для нч-динамика и 6- кГц (12 дБ/Окт) для вч-динамика.80 8

Рекомендуемые усилители: MLA-60.2, MLA-100.2, MLA-160.2, MLA-60.4, MLA-100.4, MLA-160.4.

4. СПО С ОБЫ ПО Д КЛЮЧ Е НИЯ

RU

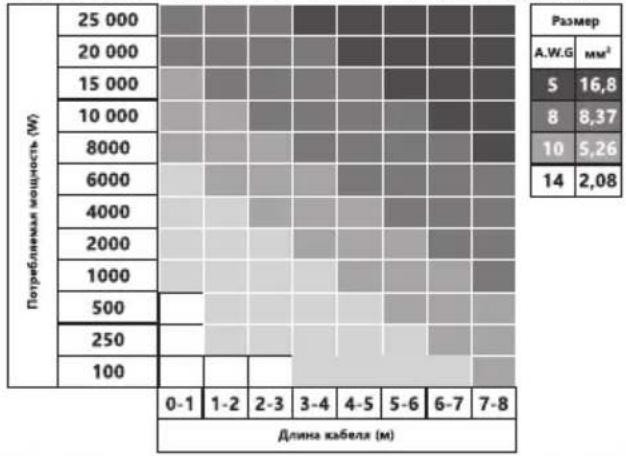

Выбор сечения акустических проводов

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

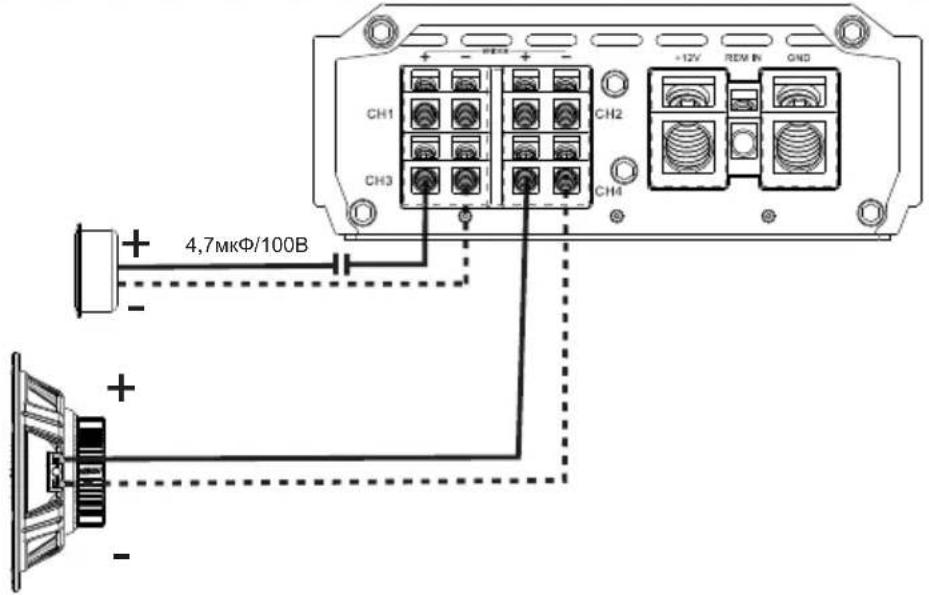

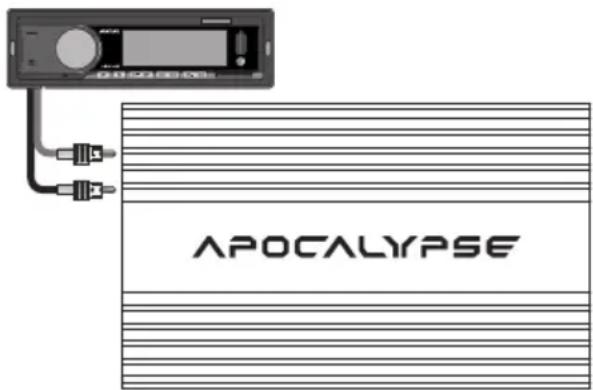

Схема подключения

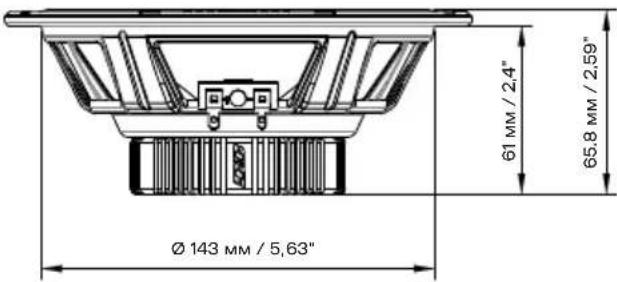

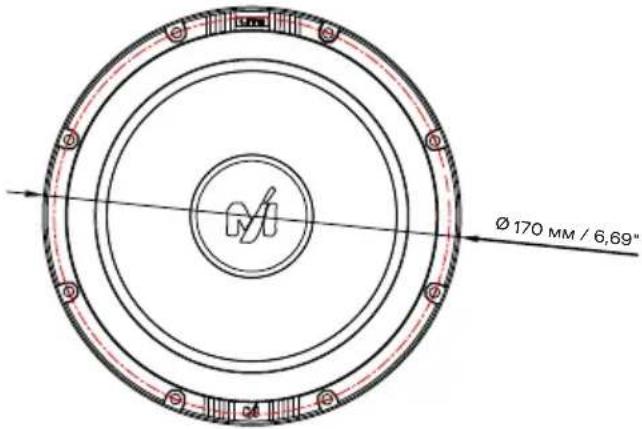

5. РАЗМЕРЫ

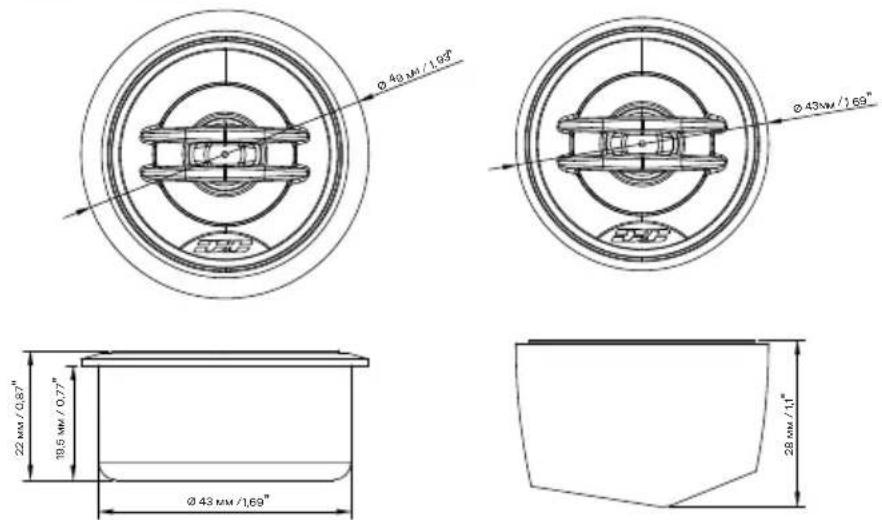

ВЧ-ди н ам и к

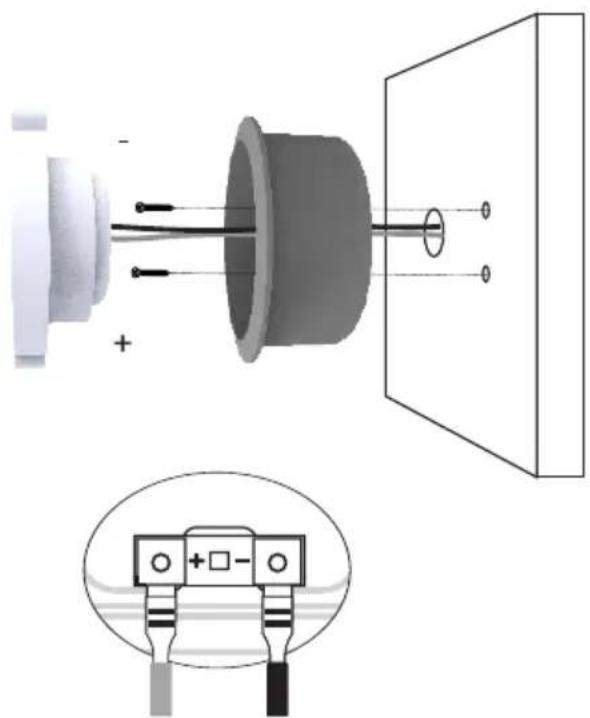

6. MOHTAX

1. ТЕ ХНИ ЧЕС КИЕ Х АРА КТЕ РИС ТИК И

Модель	MLC-60
Тип	2-х компонентная акустическая система
Диапазон частот (Гц)	65 - 20 000
Мощность RMS (Вт)	65
Мощность MAX (Вт)	130
Impedance (Ом)	4
SPL (дБ)	89,7

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

8. К ОМПЛ Е КТАЦИЯ

1. СЧ/НЧ динамик - 2 шт.
2. ВЧ-динамик - 2 шт.
3. Монтажная обойма - 2 шт.
4. Инструкция пользователя - 1 шт.
5. Гарантийный талон - 1 шт.

9. И НФО РМА ЦИЯ О Г АРА НТИ ЙНО М СРО КЕ, С ЕРВ ИСН ОМ ОБ СЛУ ЖИВ АНИ И И СРО КЕ СЛ УЖБЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

10. ИНФОРМА ЦИЯ ОБ УТ И ЛИЗА ЦИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

MLC-60

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
