Machete MLT-15 - Автомобильный динамик Deaf Bonce - Бесплатное руководство пользователя

Тип продукта	Автомобильный сабвуфер
Модель	Machete MLT-15
Бренд	Deaf Bonce
Диаметр динамика	15 дюймов (38 см)
Номинальная мощность (RMS)	1000 Вт
Максимальная мощность	2000 Вт
Импеданс	4 Ом
Чувствительность	89 дБ
Частотный диапазон	20 – 250 Гц
Материал диффузора	Композитный прессованный карбон
Тип магнита	Ферритовый
Вес	12,5 кг
Тип монтажа	Врезной / в корпус
Уход и чистка	Протирать сухой мягкой тканью, избегать попадания влаги
Меры безопасности	Не превышать номинальную мощность, избегать длительных искажений
Запасные части	Динамик, защитная сетка, крепежные винты, прокладка
Ремонтопригодность	Подлежит ремонту в сервисном центре, замена звуковой катушки возможна
Документация	Руководство пользователя в формате PDF

Часто задаваемые вопросы - Machete MLT-15 Deaf Bonce

Какой усилитель подходит для Machete MLT-15?

Рекомендуется усилитель мощностью 1000-1500 Вт RMS на канал при нагрузке 4 Ом. Убедитесь, что усилитель стабилен при 4 Ом.

Какой корпус лучше для этого сабвуфера?

Для MLT-15 оптимален закрытый корпус объемом 70-85 литров или фазоинверторный корпус объемом 100-130 литров с портом.

Можно ли установить сабвуфер в штатное место?

Да, возможна установка в штатное место, если глубина и диаметр соответствуют. Рекомендуется использовать проставки или изготовить корпус.

Как правильно настроить частоту среза?

Для сабвуфера установите частоту среза на усилителе или головном устройстве в диапазоне 60-80 Гц (LPF). Это обеспечит чистый бас без смешивания с мидбасами.

Что делать, если сабвуфер хрипит?

Проверьте правильность подключения, отсутствие касания звуковой катушки о магнит. Убедитесь, что мощность не превышена. Возможна механическая неисправность – обратитесь в сервис.

Какой номинальный импеданс у динамика?

Номинальный импеданс составляет 4 Ом. Допускается подключение к выходу 4 Ом усилителя.

Требуется ли обкатка сабвуфера?

Рекомендуется обкатка в течение 10-20 часов на средней громкости для приработки подвеса. Избегайте максимальной мощности в первые часы.

Как очистить сабвуфер от пыли?

Используйте мягкую сухую щетку или ткань. Не применяйте жидкости или абразивы. Будьте осторожны с диффузором.

Можно ли использовать сабвуфер без корпуса?

Не рекомендуется. Сабвуфер должен быть установлен в корпус соответствующего объема для правильной работы и защиты динамика.

Какие гарантийные условия?

Гарантия производителя составляет 1 год с даты покупки. Сохраняйте чек и не нарушайте пломбы. Подробнее в руководстве пользователя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MLT-15 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация о гарантийном сроке, сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

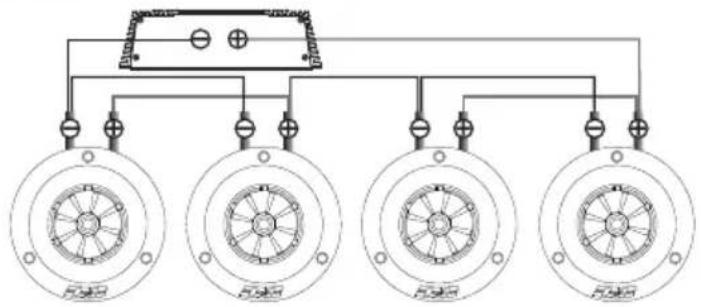

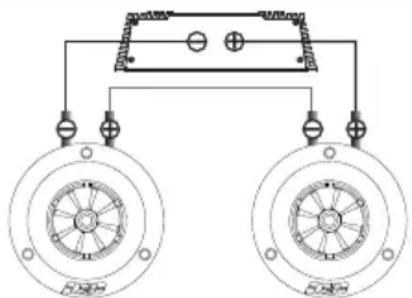

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	16 Ом

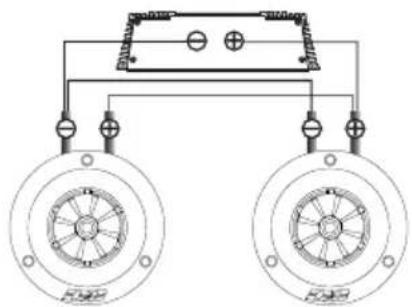

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 ВЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	4 Ом

ВНИМАНИЕ !!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

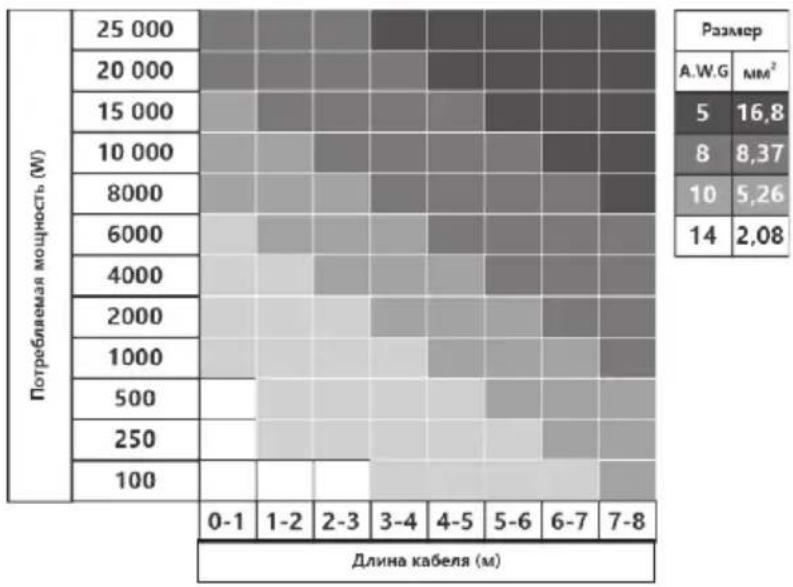

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕ КОМЕ НДУ ЕМЫ Е НАСТ РОЙ КИ УСИЛ ИТЕ ЛЯ, Ф ИЛЬТРА ЦИЯ

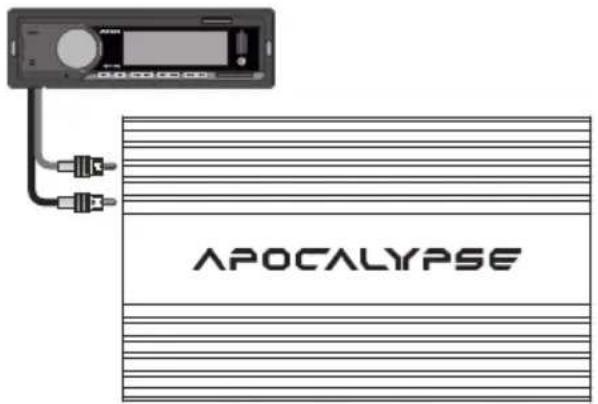

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

Рекомендуемые настройки фильтров:

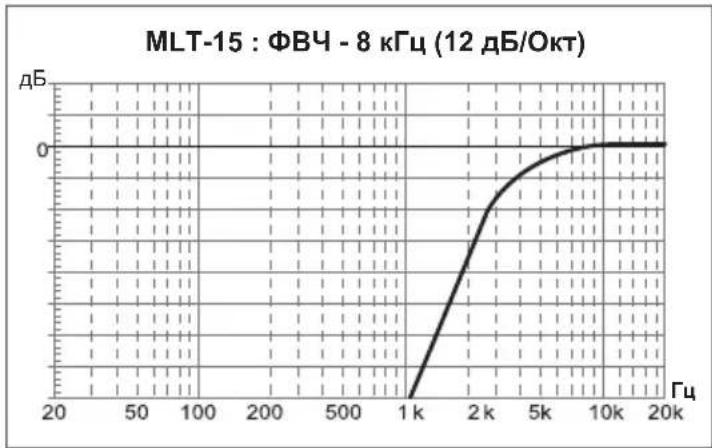

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра) - 8 кГц (12 дБ/Окт)

Рекомендуемые усилители: MLA-60.2, MLA-60.4, MLA-70.2XS, MLA-80.4XS, MLA-100.2, MLA-100.4, MLA-150.2XS, MLA-160.2, MLA-160.4.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИ СТИКИ

Модель	MLT-15
Размер (дюйм/мм)	2,2 / 56
Материал диффузора	Алюминий
Материал корпуса	Пластик
Материал магнита	Неодим
Мощность RMS (Вт)	25
Мощность MAX (Вт)	50
Диаметр звуковой катушки (Дюйм)	1
Материал намотки катушки	Омедненный алюминий
Диапазон частот (Гц)	5 000 - 20 000
Impedance (Ом)	4
SPL (дБ)	104

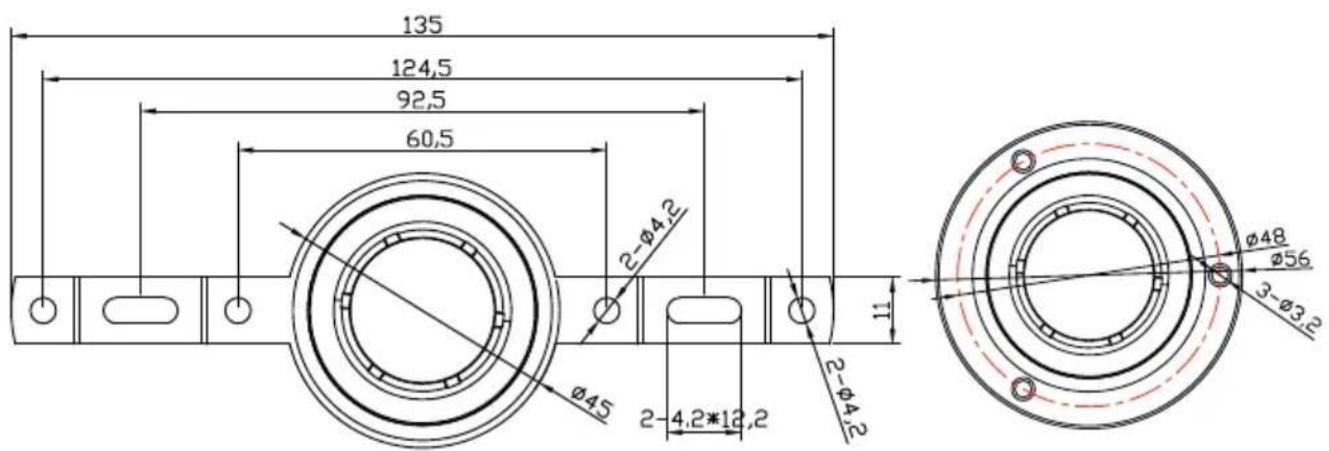

1. РАЗМЕРЫ


Подключение терминалов

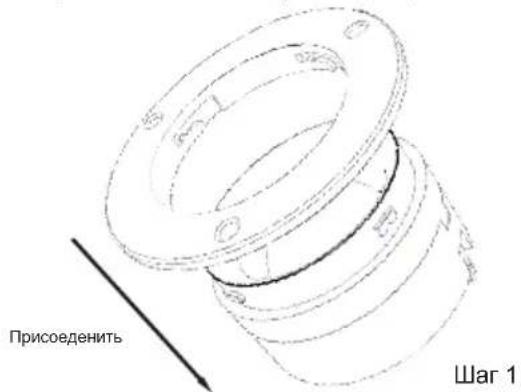

1. Установка монтажной обоймы

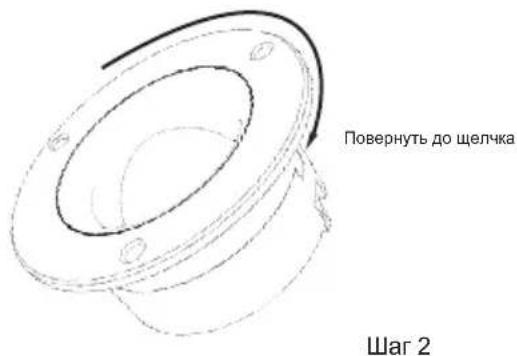

Внимание! Перед установкой высокочастотных динамиков, обязательно зафиксируйте монтажную обойму путем поворота по часовой стрелке до щелчка, как показано на схемах ниже.

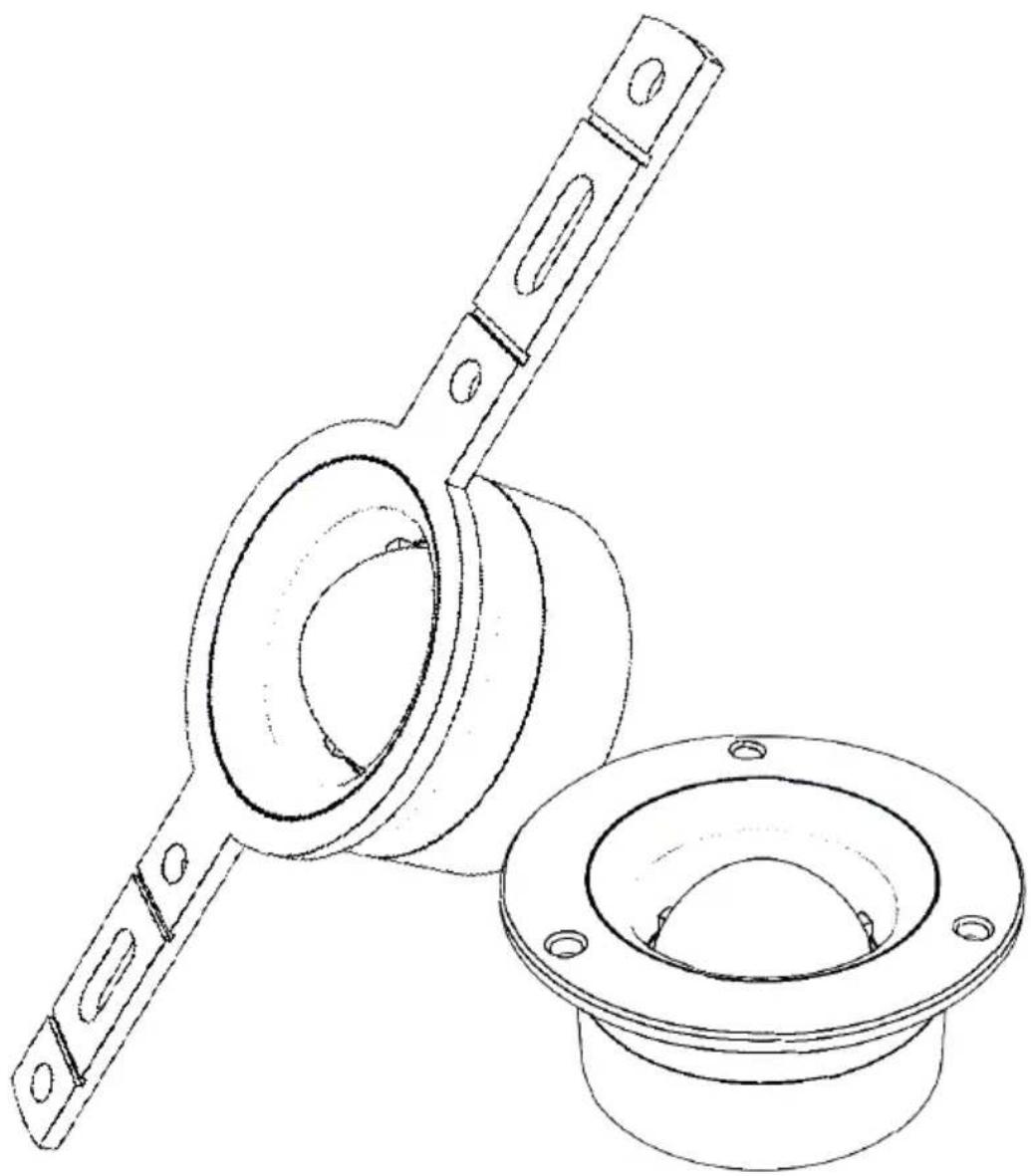

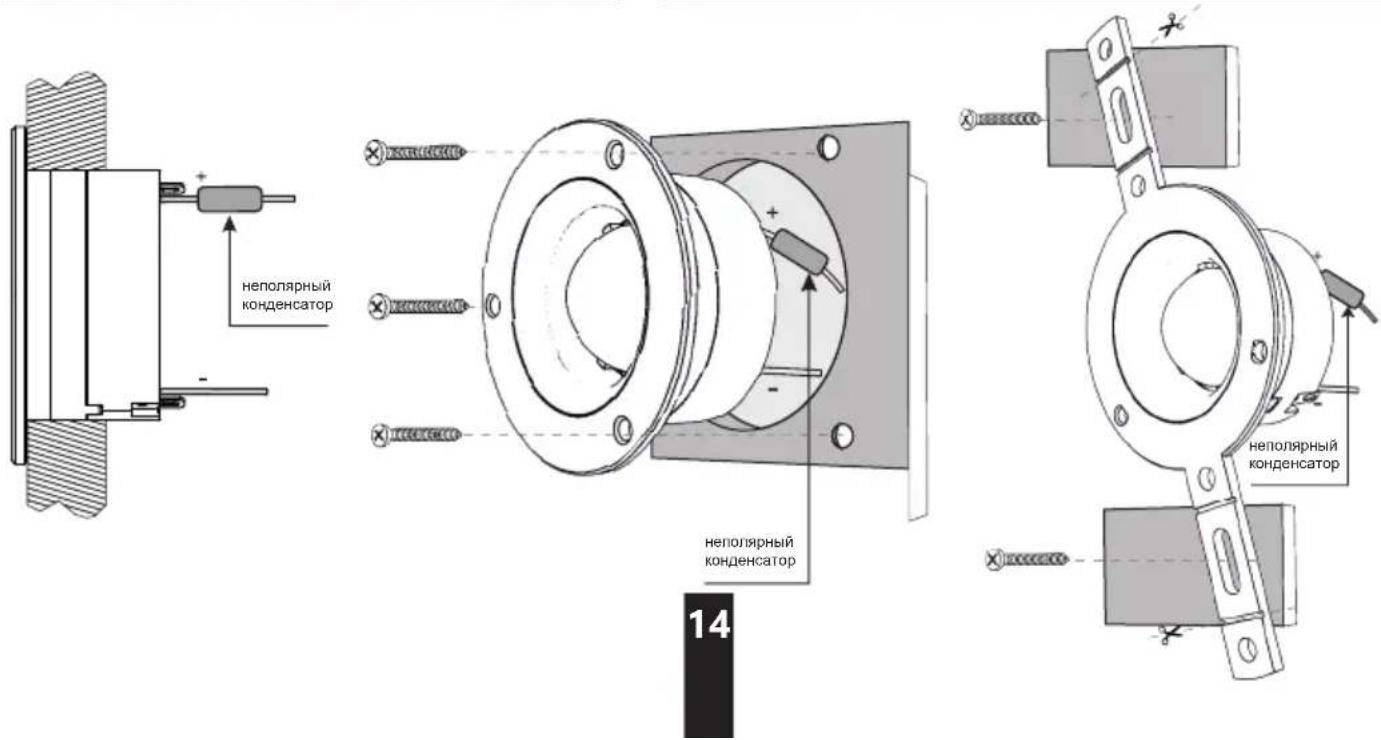

1. Установка с использованием универсальной обоймы
2. Установка с использованием обоймы для встраиваемой установки


7. КОМПЛЕ К ТАЦИЯ

1. ВЧ-динамик - 2 шт.
   2.. Универсальная обойма - 2 шт.
2. Обойма для встраиваемой установки - 2 шт.
3. Инструкция пользователя - 1 шт.
4. Гарантийный талон - 1 шт.

8. ИНФ ОРМА ЦИЯ О ГАРАНТ И ЙНО М С РОК Е , СЕР В ИСНО М ОБ СЛ УЖИ В АНИ И И С РОКЕ СЛ УЖБЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачитовара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

9. ИНФОРМАЦИЯ ОБ У ТИ Л ИЗ АЦИИ ЭЛЕК Т Р О ННОГО И ЭЛЕКТ Р И Ч ЕСКО ГО ОБО РУД О ВАНИЯ (Д Л Я Е В РОПЕ ЙС К И Х СТРАН, В КОТО РЫХ ОРГАНИЗОВ А Н РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае
