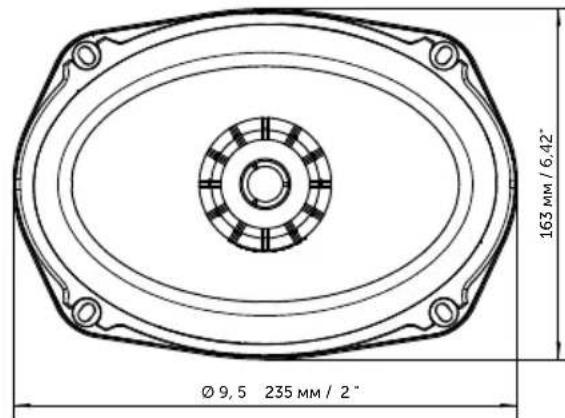

Габариты (Ш x В x Г)	240 x 165 x 85 мм (приблизительно)
Глубина установки	75 мм
Вес	2,2 кг
Цвет	Черный
Материал корпуса	Пластик, армированный стойкий
Требования к усилителю	Не менее 200 Вт на канал при 4 Ом
Встроенный кроссовер	Да
Особенности	Защита от перегрузки, прочный подвес
Уход и очистка	Протирать сухой мягкой тканью
Условия хранения	Сухое и прохладное место, защита от влаги
Совместимость	Стандартные 6x9 установочные места

Часто задаваемые вопросы - Apocalypse AP-X69A Deaf Bonce

Какую мощность должен выдавать усилитель для этого динамика?

Для оптимальной работы рекомендуется усилитель с номинальной мощностью 200 Вт на канал при нагрузке 4 Ом.

Подходит ли динамик для установки в дверь автомобиля?

Да, динамик имеет овальную форму 6x9 дюймов и стандартную глубину установки около 75 мм. Подходит для большинства автомобилей, но перед установкой проверьте глубину посадочного места.

Нужен ли отдельный твитер для этого динамика?

Нет, динамик является коаксиальным (2-полосным), встроенный твитер уже установлен в центре. Достаточно одного динамика на канал.

Какой импеданс у динамика и можно ли подключать его параллельно?

Импеданс составляет 4 Ом. Параллельное подключение двух динамиков даст нагрузку 2 Ом, что может быть допустимо для некоторых усилителей. Проверьте характеристики усилителя.

Требуется ли обкатка (break-in) динамика?

Рекомендуется постепенная приработка в течение 10–20 часов на умеренной громкости для стабилизации подвеса и улучшения качества звука.

Влагозащищён ли динамик?

Динамик не является водонепроницаемым, но конструкция подвеса обеспечивает некоторую защиту от брызг. Устанавливайте в местах, защищённых от прямого попадания воды.

Как правильно подключить динамик?

Подключите положительный и отрицательный выводы динамика к соответствующим клеммам усилителя. Соблюдайте полярность для правильной фазировки.

Какие размеры динамика?

Овальный динамик размером 6x9 дюймов (приблизительно 240 x 165 мм). Глубина установки около 75 мм.

Есть ли защита от короткого замыкания?

Динамик не имеет встроенной защиты от КЗ, но усилитель должен быть оснащён защитой. Не допускайте замыкания проводов.

Как чистить динамик?

Используйте мягкую сухую ткань для удаления пыли. Избегайте использования жидкостей, так как они могут повредить диффузор.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-X69A Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

КОАКСИАЛЬНЫЕ ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики

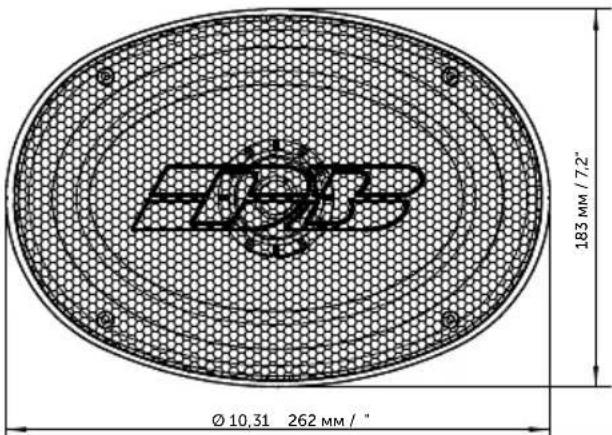

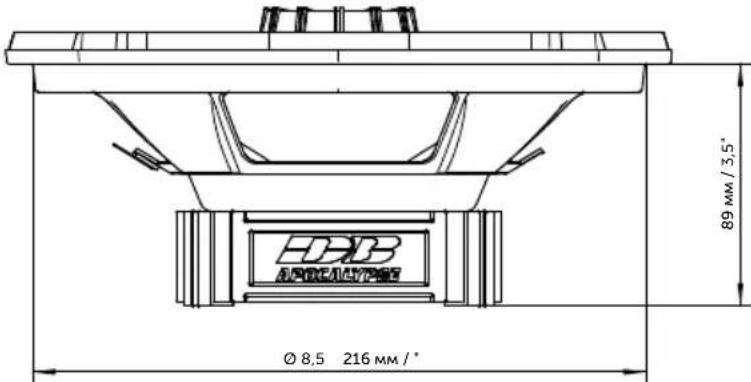

6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. В В ЕД ЕН ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

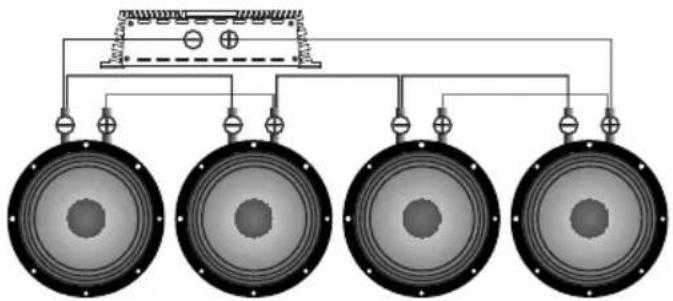

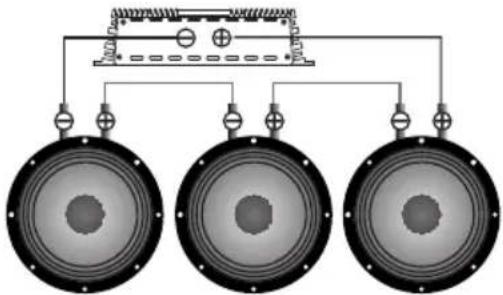

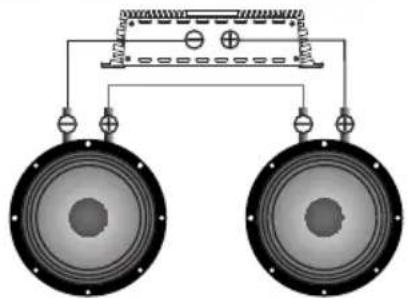

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	16 Ом

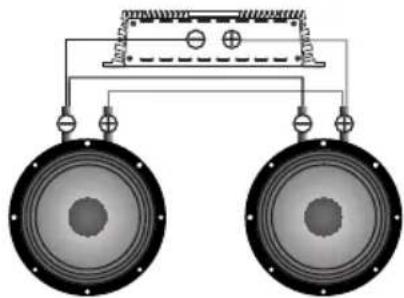

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

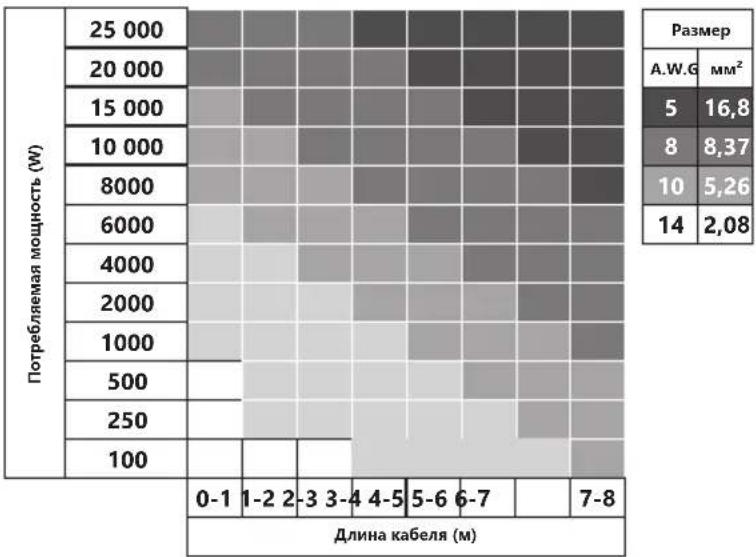

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

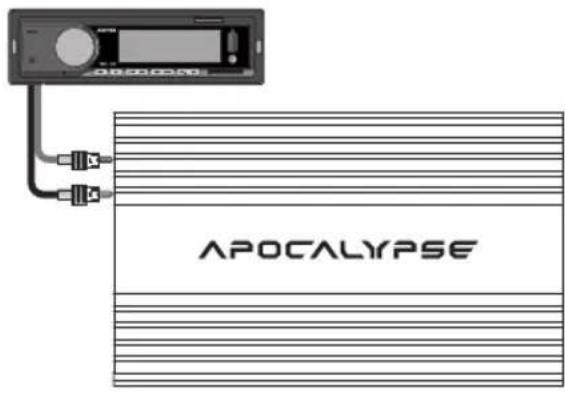

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

Рекомендуемые настройки фильтров:

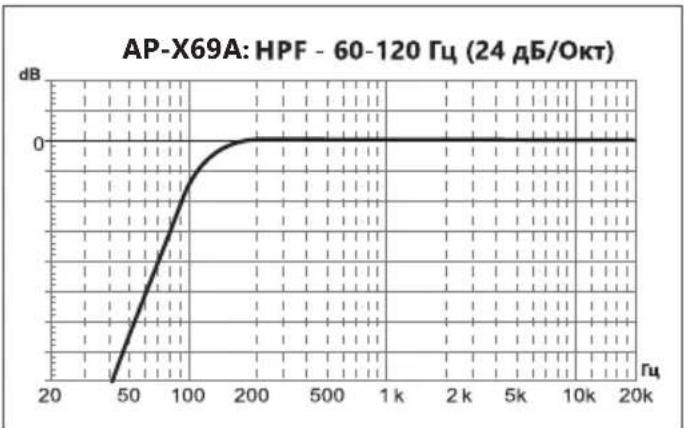

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 60-120 Гц (24 дБ/Окт), или 80-160 Гц (12 дБ/Окт)

Рекомендуемые усилители: ААВ-1200.2D, ААВ-1800.2D, ААР-500.2D, ААР-800.2D, ААР-400.4D.

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AP-X69A
Размер (Дюйм)	6*9
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS (Вт)	200
Мощность MAX (Вт)	400
Диаметр звуковой катушки, НЧ/СЧ динамик (Дюйм)	1,5
Диаметр звуковой катушки, ВЧ динамик (Дюйм)	1
Диапазон частот (Гц)	80 - 20 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	94
Fs (Гц)	126
Vas (Л)	7,71
Qts	0,63
BL	7,93

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

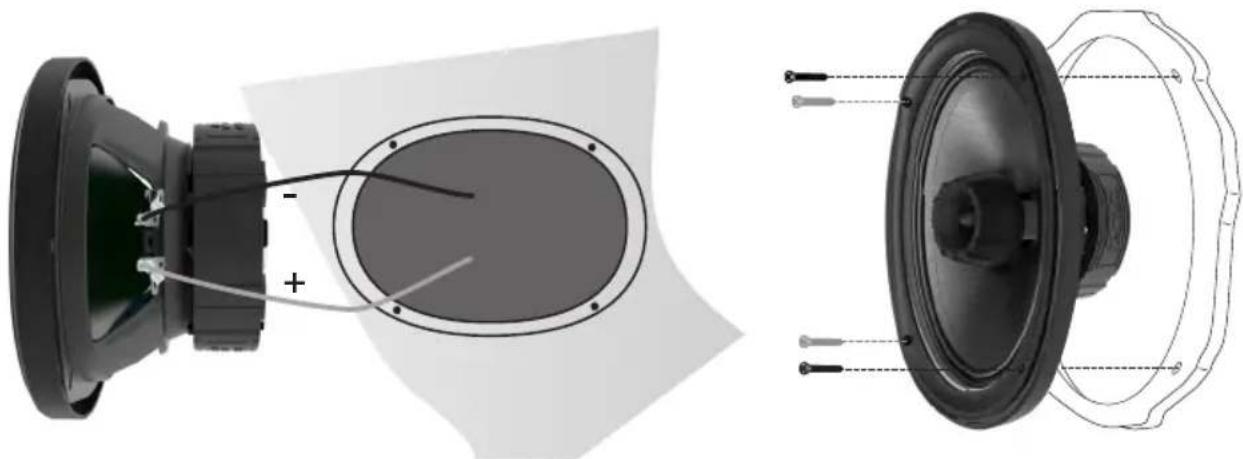

Подключение терминалов

Pure electrical component diagram without any text, numbers, or symbols

Монта ж

1. Коаксиальные динамики - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОРОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
