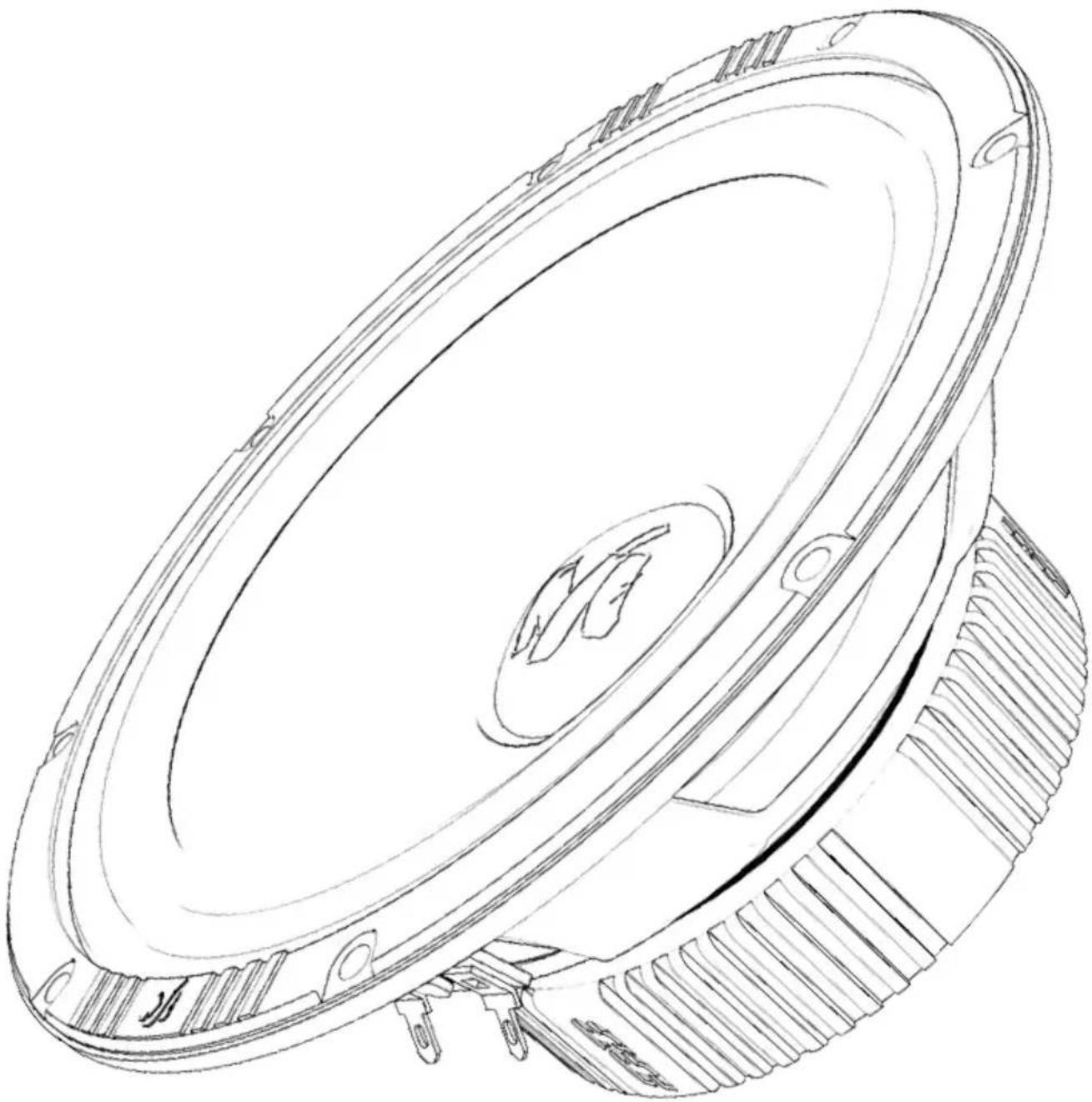

Machete MM-60L - динамик Deaf Bonce - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно Machete MM-60L Deaf Bonce в формате PDF.
| Тип продукта | Динамик (громкоговоритель) |
| Бренд | Deaf Bonce |
| Модель | Machete MM-60L |
| Категория | Автомобильный динамик |
| Размер динамика | 6.5 дюйма (165 мм) |
| Тип динамика | Двухполосный коаксиальный |
| Номинальная мощность (RMS) | 60 Вт |
| Максимальная мощность (пиковая) | 120 Вт |
| Импеданс | 4 Ом |
| Чувствительность | 90 дБ (1 Вт/1 м) |
| Частотный диапазон | 60 Гц – 20 кГц |
| Материал диффузора | Полипропилен с бумажным покрытием |
| Материал подвеса | Резина |
| Глубина установки | 55 мм |
| Вес | 1.2 кг |
| Размеры (Ш x В x Г) | 180 x 180 x 75 мм |
| Наличие твитера | Да, 1-дюймовый шелковый твитер |
| Угол поворота твитера | Регулируемый (до 30°) |
| Сопротивление | 4 Ом |
| Рекомендуемая мощность усилителя | 20–80 Вт RMS на канал |
| Способы установки | В штатные места дверных панелей или в подиумы |
| Защита от влаги | Не водонепроницаемы, избегать прямого контакта с водой |
| Комплектация | Динамики, провода, крепеж, инструкция |
| Гарантия | 1 год |
Часто задаваемые вопросы - Machete MM-60L Deaf Bonce
Вопросы пользователей о Machete MM-60L Deaf Bonce
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство Machete MM-60L - Deaf Bonce и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Machete MM-60L бренда Deaf Bonce.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MM-60L Deaf Bonce
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СЧ-ДИНАМИКИ
- Введение
- Меры предосторожности
- Способы подключения
- Рекомендуемые настройки усилителя, фильтрация
- Технические характеристики
- Размеры
- Комплектация
- Информация о гарантийном сроке, сервисном обслуживании и сроке службы
- Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)
GLOBAL SPONSOR
Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.
2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И
- Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
- Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
- Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
- При работе с инструментами соблюдайте технику безопасности.
- Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
- Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
- Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
- При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
- Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
- Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
- Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
- Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!
3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.
Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

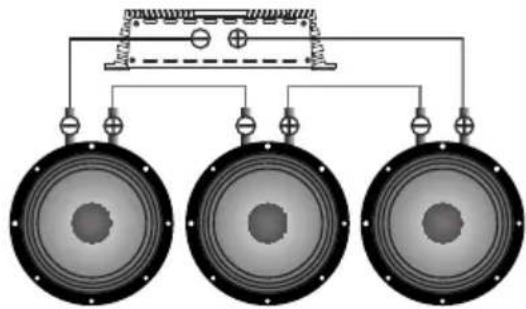

Последовательное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 СЧ | 8 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 СЧ | 12 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 16 Ом |
Параллельное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 СЧ | 2 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 СЧ | 1,33 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 1 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 4 Ом |
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

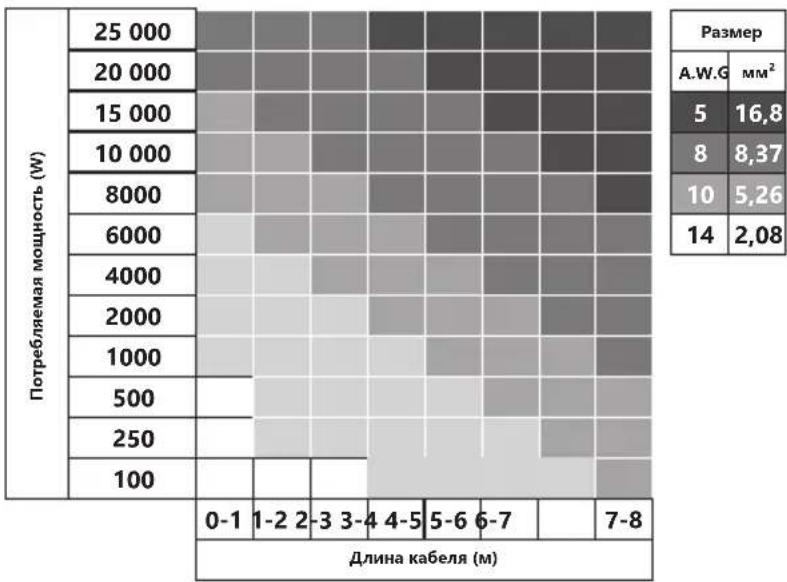

Выбор сечения акустических кабелей
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.
heatmap

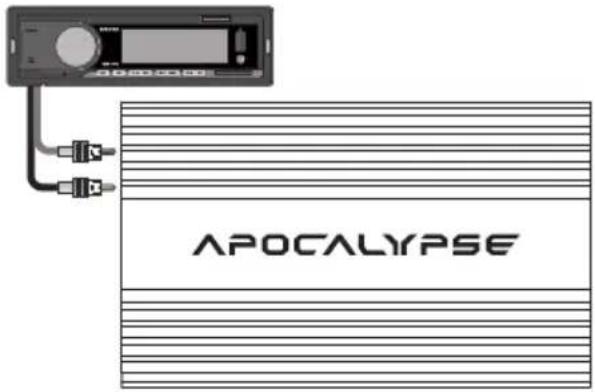

| Потребляемая мощность (W) | 25 000 | 20 000 | 15 000 | 10 000 | 8000 | 6000 | 4000 | 2000 | 1000 | 500 | 250 | 100 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | A.W.G | 5 | 8 | 10 | 14 | 5 | 8 | 10 | 14 | 5 | 8 | 10 | 7-8 | | мм² | 16,8 | 8,37 | 5,26 | 2,08 | | | | | | | | |От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.
Рекомендуемые настройки фильтров:
Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра)-150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)
Фильтр низких частот LPF (фильтр, который обрезает все частоты выше частоты установки фильтра)-8-10 кГц (12 дБ/Окт)
Рекомендуемые усилители: MLA-60.2, MLA-100.2, MLA-160.2, MLA-60.4, MLA-100.4, MLA-160.4.

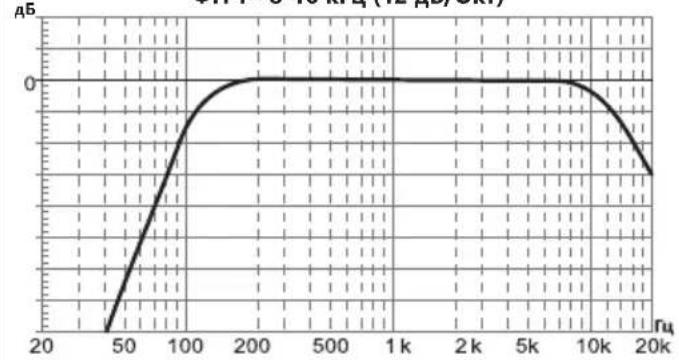

MM-50L / MM-60L / MM-80L: ФВЧ - 150-250 Гц (24 дБ/Окт)
ФНЧ - 8-10 кГц (12 дБ/Окт)
line
| Γu | Δb | | ---- | ------ | | 20 | 0 | | 50 | -∞ | | 100 | -∞ | | 200 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 0 | | 10k | -∞ | | 20k | -∞ |- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | MM-50L | MM-60L | MM-80L |
| Размер (Дюйм) | 5 | 6,5 | 8 |
| Материал подвеса | Ткань | Ткань | Ткань |
| Материал диффузора | Прессованнаяцеллюлоза | Прессованнаяцеллюлоза | Прессованнаяцеллюлоза |
| Материал корзины | Штампованнаясталь | Штампованнаясталь | Штампованнаясталь |
| Материал магнита | Феррит | Феррит | Феррит |
| Мощность RMS (Вт) | 80 | 80 | 100 |
| Мощность MAX (Вт) | 160 | 160 | 200 |
| Диаметр звуковойкатушки (Дюйм) | 1 | 1 | 1 |
| Материал намоткикатушки | Омедненныйалюминий | Омедненныйалюминий | Омедненныйалюминий |
| Диапазон частот (Гц) | 120 - 16 000 | 100 - 12 500 | 80 - 11 000 |
ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА
| Impedance (OM) | 4 | 4 | 4 |
| SPL (ДБ) | 91,6 | 91,5 | 93,8 |
| Fs (Гц) | 116 | 102 | 77,4 |
| Vas (Л) | 3,45 | 9 | 25,87 |
| Qts | 0,71 | 0,93 | 0,68 |
| BL | 4,39 | 4,06 | 5,28 |
Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

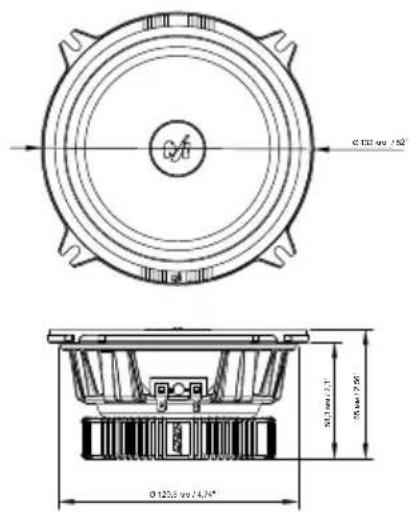

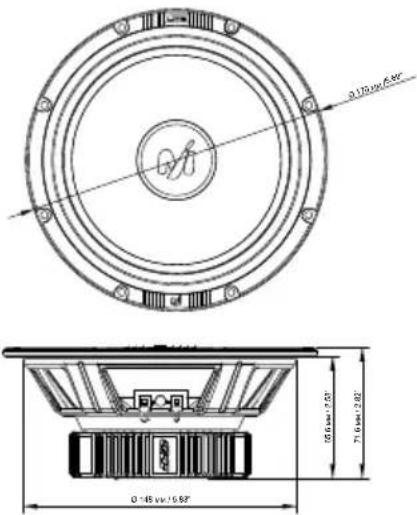

6. РАЗМЕРЫ
RU
MM-50L
MM-60L
Подключение терми налогов
- СЧ динамик - 2 шт.
- Инструкция пользователя - 1 шт.
- Гарантийный талон - 1 шт.
8. И НФО РМА ЦИЯ О Г АРА НТИ ЙНО М СРО КЕ, С ЕРВ ИСН ОМ ОБ СЛУ ЖИВ АНИ И И СРО КЕ СЛ УЖБЫ
Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.
По истечении срока службы товар подлежит утилизации.
9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)
Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
