Тип продукта	Моноблочный автомобильный усилитель
Модель	Machete MA-OGO2500.1D Sport
Бренд	Deaf Bonce
RMS мощность (4 Ом)	2500 Вт x 1
RMS мощность (2 Ом)	4000 Вт x 1
RMS мощность (1 Ом)	5000 Вт x 1
Частотный диапазон	10 Гц – 250 Гц
Фильтр низких частот	40 Гц – 250 Гц, регулируемый
Инфразвуковой фильтр	10 Гц – 40 Гц, регулируемый
Усиление баса	0 – 12 дБ на 45 Гц
Дистанционное управление басом	В комплекте (проводное)
Чувствительность входа	0.3 В – 5 В
Отношение сигнал/шум	>100 дБ
Коэффициент гармонических искажений (THD)	<0.01%
Коэффициент демпфирования	>300 на 100 Гц
Стабильность импеданса	1 Ом стабилен
Размеры (Д x Ш x В)	14.5 x 7.5 x 2.5 дюйма (368 x 191 x 63 мм)
Вес	8.6 фунта (3.9 кг)
Рекомендуемый размер предохранителя	300 A (ANL или AGU)
Напряжение питания	10 – 15 В постоянного тока
Основные функции	Фильтр низких частот, инфразвуковой фильтр, усиление баса, дистанционное управление басом, фазовый сдвиг
Обслуживание и очистка	Обеспечьте вентиляцию. Чистите сухой тканью. Избегайте влаги.
Меры безопасности	Отключайте аккумулятор перед установкой. Используйте проводку соответствующего сечения. Обеспечьте достаточную вентиляцию.
Запасные части и ремонтопригодность	Обратитесь к авторизованному дилеру для обслуживания. Внутри нет деталей, обслуживаемых пользователем.

Часто задаваемые вопросы - Machete MA-OGO2500.1D Sport Deaf Bonce

Какое рекомендуемое сопротивление динамика для этого усилителя?

Усилитель стабилен при 1 Ом. Для лучшей производительности используйте сабвуфер с конечным сопротивлением 1 Ом, но он также может работать с нагрузками 2 Ом или 4 Ом с пониженной мощностью.

Какого сечения провод питания и заземления следует использовать?

Используйте провод 1/0 AWG (или больше) для питания и заземления. Усилитель требует предохранитель 300A ANL на основном проводе питания.

Как настроить усиление?

Установите головное устройство на максимальную чистую громкость, затем вращайте чувствительность входа (усиление) по часовой стрелке до появления искажений, затем немного уменьшите. Для точности используйте мультиметр или осциллограф.

Входит ли дистанционное управление басом в комплект?

Да, проводной пульт управления басом входит в комплект. Он позволяет регулировать уровень баса с водительского места.

Каков диапазон частот?

Усилитель воспроизводит частоты от 10 Гц до 250 Гц, что делает его подходящим для сабвуферов.

Можно ли объединить два таких усилителя?

Это моноблочный усилитель, предназначенный для одного сабвуфера. Для большей мощности используйте один более мощный усилитель или несколько усилителей с разветвителем сигнала.

Как настроить инфразвуковой фильтр?

Установите инфразвуковой фильтр примерно на 5-10 Гц ниже частоты настройки порта вашего корпуса, чтобы защитить сабвуфер от перегрузки ниже настройки.

Каков рекомендуемый размер корпуса?

Размер корпуса зависит от вашего сабвуфера. Обратитесь к спецификациям производителя сабвуфера. Усилитель не требует определенного корпуса.

Имеет ли усилитель схемы защиты?

Да, он включает защиту от перегрева, короткого замыкания и перенапряжения. Если он переходит в режим защиты, проверьте проводку и импеданс.

Можно ли использовать этот усилитель с 4-омным сабвуфером?

Да, он будет выдавать примерно 2500 Вт RMS на 4 Ом. Однако для максимальной мощности используйте нагрузку 1 Ом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MA-OGO2500.1D Sport Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

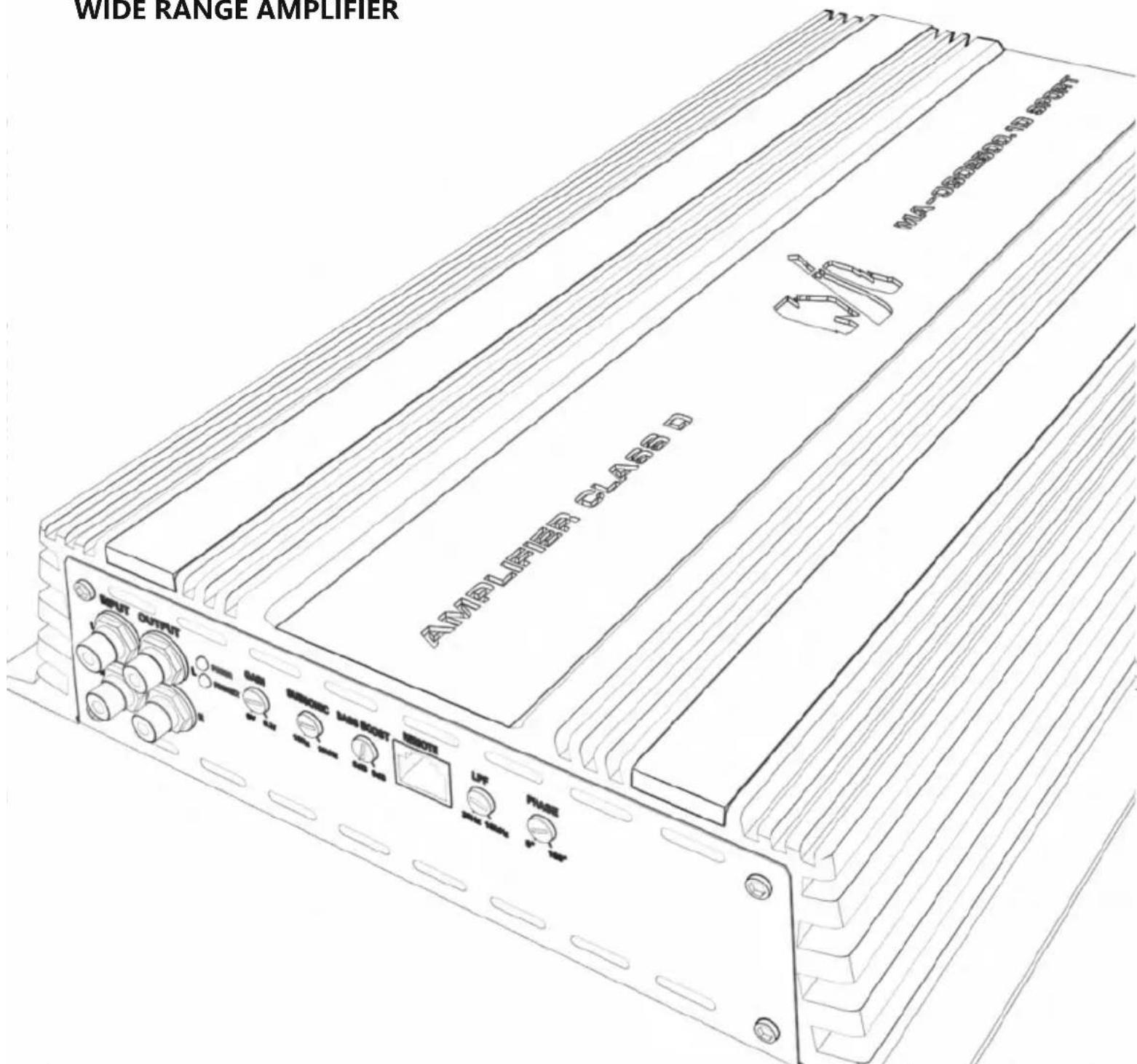

CAR AMPLIFIER

WIDE RANGE AMPLIFIER

MA-OGO2500.1D Sport

CLASS D

CONTENTS

EN

1. Введение
2. Меры предосторожности
3. Типовая последовательность установки
4. Способы подключения
5. Схемы подключений
6. Выбор сечения силовых и акустических кабелей
7. Технические характеристики
8. Возможные неисправности и их решения
9. Комплектация
10. Информация по гарантийному и сервисному обслуживанию
11. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. В В ЕДЕ Н И Е

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete Sport! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ ПР Е ДОС Т ОРО Ж НОС Т И

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного полюса. Перед установкой усилителя в легковые автомобили, грузовики или автобусы проверьте напряжение аккумуляторной батареи.
2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора. При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от 12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ хватит для обеспечения повышенного потребления.

К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13 Вольт=77 Ампер. Для более мощного усилителя необходимы более мощный генератор, а так же дополнительный АКБ.

1. Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды, повышенной влажности, пыли или грязи.

2. Никогда не протягивайте кабели снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и пожару.

3. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до 55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха. Горизонтальное положение усилителя является наилучшим способом установки.

4. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том, что он не перегрет, что может быть опасно.

5. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые частицы. Очистку лучше всего производить влажными салфетками или тканью.

6. Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу механических и электрических устройств автомобиля.

7. Убедитесь в том, что во время установки и подключения аккумулятора, силовые кабели не замкнуты накоротко.

8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.

9. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

10. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с соответствующими клеммами усилителя.

11. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.

12. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.

13. Используйте качественные медные акустические и силовые кабеля.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

3. ТИПОВ А Я ПОС Л ЕДО В АТЕ ЛЬНО С ТЬ УС Т АНО В КИ

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.
2. Для подключения усилителя необходимо пустить кабель питания от места расположения аккумулятора к месту монта: усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: выбор сечения силовс кабеля)
3. Подсоедините электропитание, соблюдая полярность. Подсоедините все плюсовые клеммы усилителя к кабелям, идущему от плюсовой клеммы АКБ, а минусовые клеммы усилителя к кабелям идущим от минусовой клеммы АКБ.
4. Установите держатель предохранителя для каждого плюсового кабеля не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель(и).
5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.
6. Подсоедините провода входа RCA, входной сигнал должен быть между 0.2 В и 6 В.
7. Для подключения питания необходимо использовать специализированные силовые кабели.

8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется прикручивать корпус усилителя непосредственно к металлу, это может привести к нежелательному фону.

9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения был выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохран в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.

При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.

1. Для включения усилителя, необходимо на управляющий вход усилителя (REM) подать положительный потенциал + 12 Вольт через тумблер, либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).
2. Индикатор LED на передней панели загорится зеленым, указывая, что устройство включено. Индикаторы LED загорятся красным, если выходы будут перегружены, если сработает температурная защита, если произойдет короткое замыкание на корпус в кабелях системы и если усилитель неисправен.
3. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.

4. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Минимальное допустимое сопротивление на выходе усилителя 1 Ом.

СХ Е МЫ П ОД КЛЮ ЧЕН ИЯ ДИ НАМ ИКОВ

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные схемы для расчета сопротивления различных типов соединений.

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом	8 Ом
8 Ом	16 Ом

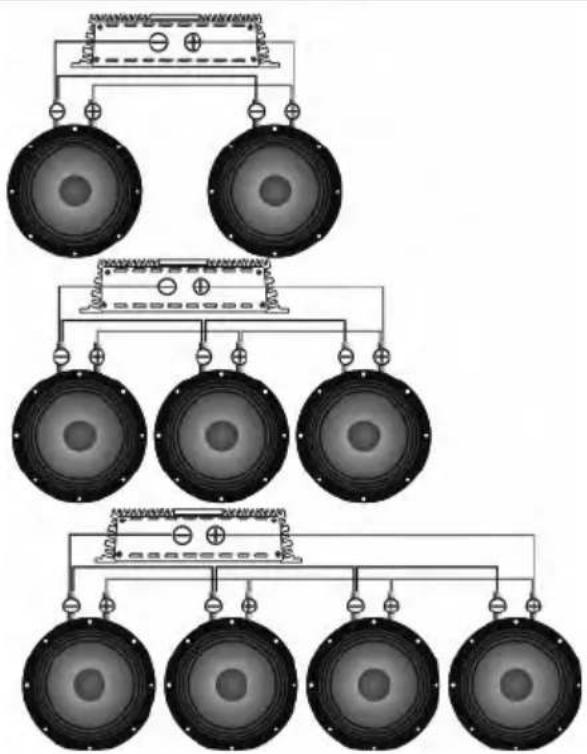

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом	2 Ом
8 Ом	4 Ом

Звуковая катушка	Общий импеданс
4 Ом	1.33 Ом
8 Ом	2.66 Ом

Звуковая катушка	Общий импеданс
4 Ом	1 Ом
8 Ом	2 Ом

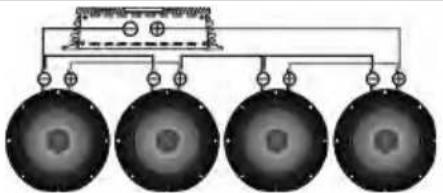

Смешанное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом	4 Ом
8 Ом	8 Ом

СХЕМЫ ВКЛЮЧЕНИЯ САБВУФЕРОВ

Минимальное допустимое сопротивление на выходе усилителя 1 Ом. Используйте данные формулы для расчета сопротивления различных типов соединений.

Последовательное соединение

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Параллельное соединение

Полное сопротивление =

Схема включения нагрузки сабвуфера

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные схемы для расчета сопротивления различных типов соединений.

Звуковые катушки 1+1, 2+2, 4+4 Ом

Сабвуфер имеет звуковую катушку D1, D2 или D4.

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Один сабвуфер, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

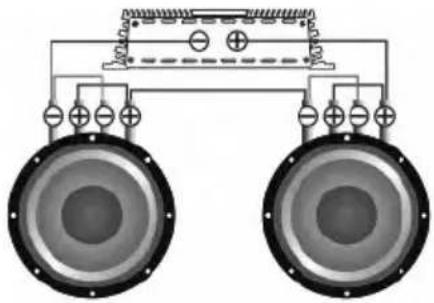

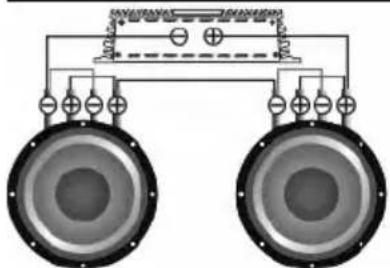

Сабвуферы последовательно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1,5 Ом
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

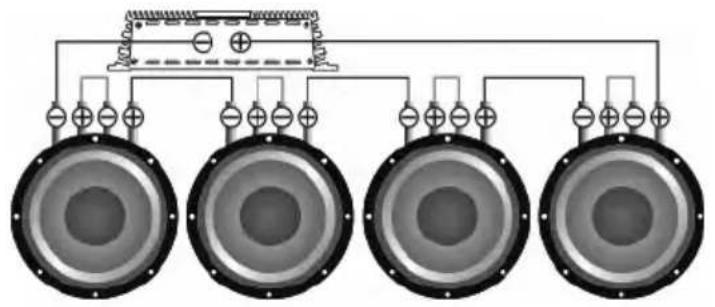

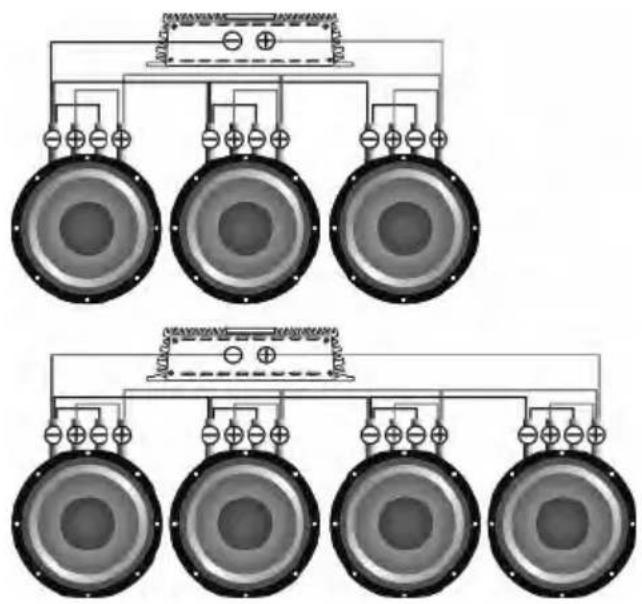

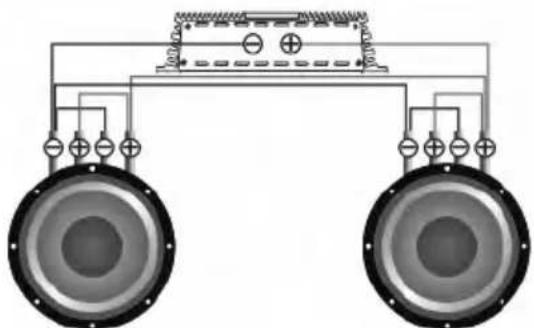

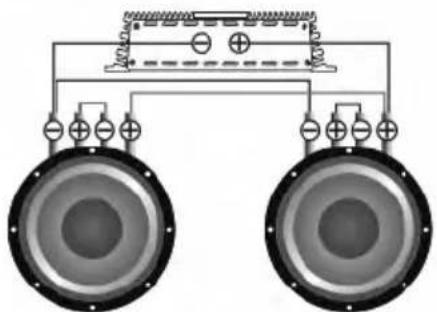

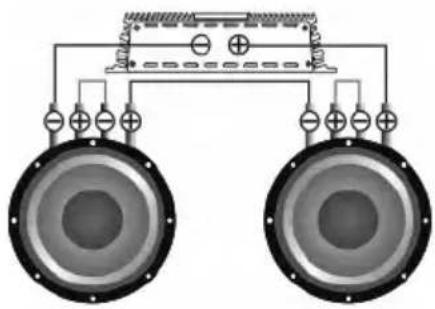

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	4 Ом
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	6 Ом
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	8 Ом
2+2 Ом	16 Ом
4+4 Ом	32 Ом

RU

Сабвуферы параллельно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,66 Ом
2+2 Ом	1,33 Ом
4+4 Ом	2,66 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,25 Ом
2+2 Ом	0,5 Ом
4+4 Ом	1 Ом

Звуковые катушки	Общий импеданс
1+1 OM	0,16 OM
2+2 OM	0,33 OM
4+4 OM	0,66 OM

Звуковые катушки	Общий импеданс
1+1 Ом	0,125 Ом
2+2 Ом	0,25 Ом
4+4 Ом	0,5 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

5. СХЕМЫ ПОДКЛЮЧЕНИЙ

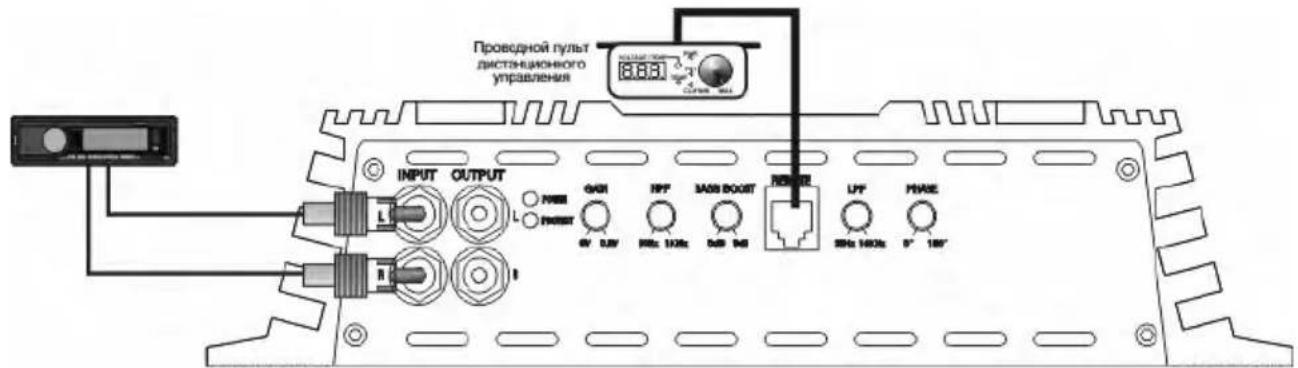

Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.

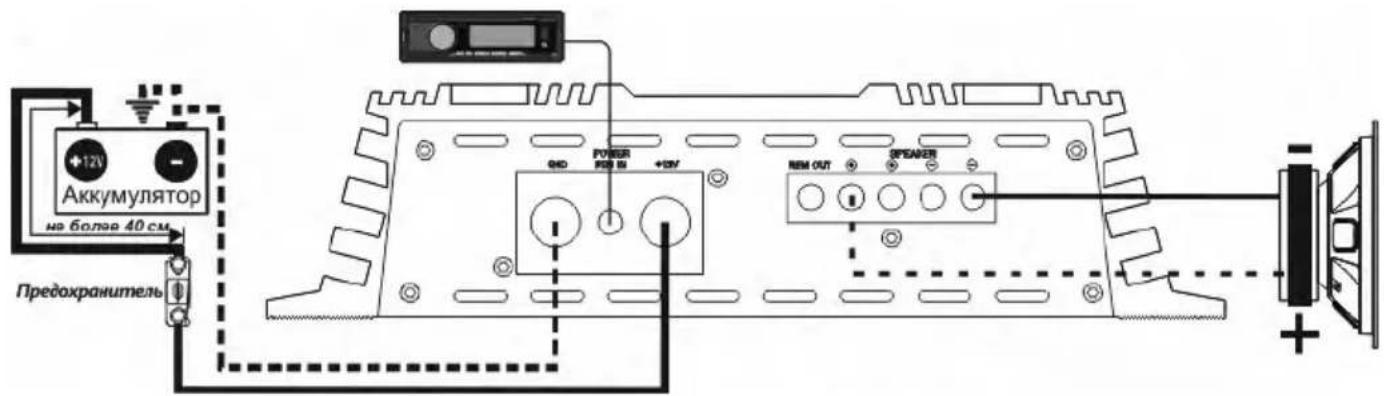

Подключите акустические кабели от плюсовых и минусовых клемм динамиков, к соответствующим выходам на терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо использовать специализированные силовые кабели, предохранитель помещается в держатель и устанавливается в разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным +12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе.

Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным GND.

Внимание!!! Минимально допустимым сопротивлением на выходе усилителя является 1 Ом. Для модели MA-OGO2500.1D Sport рабочее напряжение составляет 9-15 Вольт.

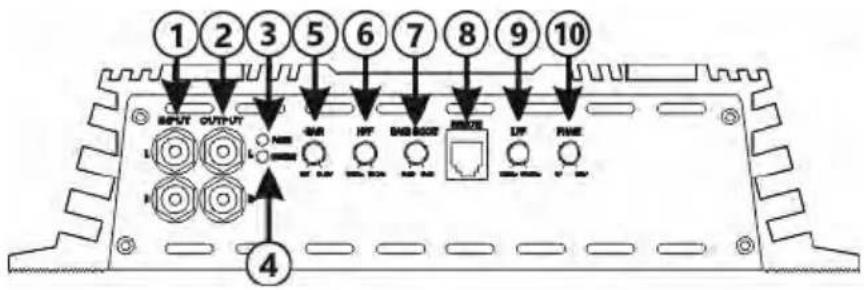

1. INPUT – RCA разъемы для подключения низкоуровневых источников сигнала
2. OUTPUT – выход низкоуровневых источников сигнала, линейные выходы RCA
3. POWER – индикатор работы (зеленый)
4. PROTECT - индикатор защиты (красный)
5. GAIN – регулировка уровня входного сигнала 0.2 В - 6 В
6. HPF – фильтр высоких частот 10 Гц - 1 кГц (24 дБ/Окт)
7. BASS BOOST – регулировка подъема баса 0-9 дБ на 45 Гц
8. REMOTE – вход подключения дистанционного регулятора баса
9. LPF – фильтр низких частот 35 Гц - 10 кГц (24 дБ/Окт)
10. PHASE – фазовращатель 0°-180°

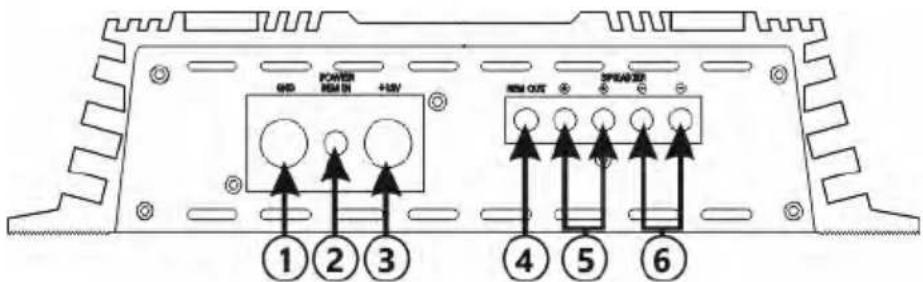

1. GND – терминалы подключения заземление
2. REM IN – разъём провода дистанционного включения усилителя
3. +12V – терминалы подключения питания (+ 12 В)
4. REM OUT – разъём провода дистанционного включения следующего усилителя
5. Speaker "+" - терминал подключения динамиков, плюсовая клемма
6. Speaker "-" – терминал подключения динамиков, минусовая клемма

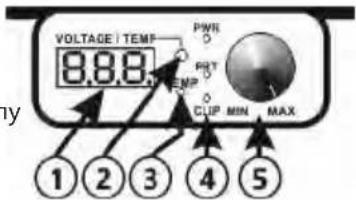

Выносной регулятор

1. LED-Display - дисплей вывода показаний напряжения или температуры
2. VOLTAGE/TEMP – кнопка вывода на дисплей напряжения или температуры
3. TEMP - индикатор защиты по температуре
4. PWR- индикатор питания, PRT - индикатор общей защиты, CLIP - индикатор по клиппу
5. Дистанционный регулятор уровня входного сигнала

6. ВЫБОР СЕЧЕНИЯ СИЛОВЫХ И АКУСТИЧЕСКИХ КАБЕЛЕЙ

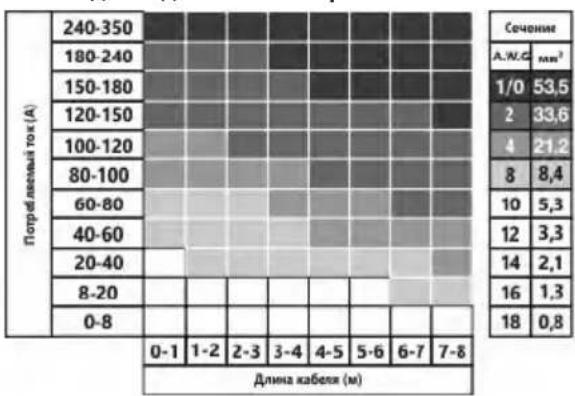

Выбор сечения силового кабеля Выбор с

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемого тока.

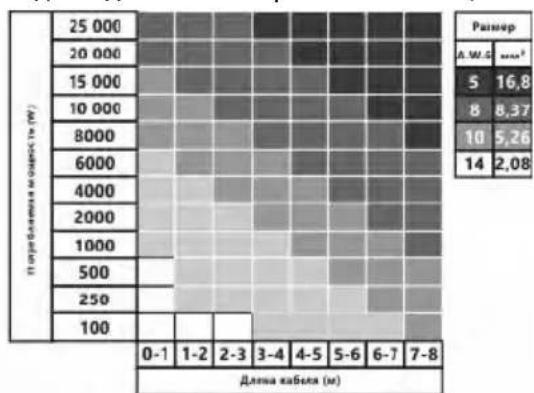

чения акустического кабеля

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемой мощности.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
   RU

Модель	MA-OGO2500.1D Sport
Мощность RMS 4 Ом^* (Вт)	750 x 1
Мощность RMS 2 Ом^* (Вт)	1500 x 1
Мощность RMS 1 Ом^* (Вт)	2500 x 1
Мощность RMS 1 Ом^** (Вт) 2700 x 1
Крутизна спада (дБ / Окт) 24
Фильтр высоких частот (Гц)	10 - 1 000
Фильтр низких частот (Гц) 35 - 10 000
Регулировка уровня подъема баса (дБ) (на 45 Гц)	0 - 9
Фазовращатель (градусы)	0 - 180
Диапазон частот (+/- 1 дБ) (Гц)	10 - 10 000
Входная чувствительность (В)	0.2 - 6
Соотношение сигнал/Шум (дБ)	> 95
Коэффициент демпфирования	> 200
Входной терминал подключения ( AWG / mm^2 )	0 / 53.3
Выходной терминал подключения ( AWG / mm^2 )	8 / 8.4
Минимально допустимое сопротивление при одиночном подключении (Ом) 1
Рабочее напряжение (В)	9 - 15
Размеры (ДхШхВ мм)	415 x 259 x 61
Размеры (ДхШхВ дюймы)	16.34 x 10.2 x 2.4

*Номинальная мощность RMS при напряжении 14.4 В, THD 1%,
**Номинальная мощность RMS при напряжении 15 В, THD 1%

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ РЕШЕНИЯ

Усилители Deaf Bonce являются высококачественными и технически совершенными продуктами, и зачастую проблемы возникают из за неправильной эксплуатации, подключения неисправных компонентов или нехватки питания бортовой сети.

1) Усилитель не включается.
Решение проблемы: проверьте все контакты и наличие на клеммах усилителя 9-15 Вольт. Проверьте, подается ли на управляющий вход усилителя "REM IN" положительный потенциал 12 Вольт.
2) Усилитель включается, но уходит в защиту (загорается индикатор защиты)
Решение проблемы: проверьте, нет ли короткого замыкания (КЗ) на выходе усилителя, к которому подключены громкоговорители или сабвуферы. Убедитесь в правильности коммутации катушек сабвуфера, номинальное сопротивление катушек не должно быть ниже допустимого номинального сопротивления нагрузки усилителя. Проверьте напряжение питания усилителя, оно должно находиться в пределах 9-15 вольт.
3) Усилитель включается, но на большой громкости уходит в защиту.
Решение проблемы: возможно, не хватает питания усилителю. Убедитесь в том, что номинального тока генератора и емкости АКБ достаточно для питания данного усилителя. Проверьте, не перегрет ли усилитель. Проверьте сопротивление нагрузки.
4) Усилитель включается, но нет звука в громкоговорителях либо сабвуфере.
Решение проблемы: проверьте правильность подключения усилителя, целостность межблочного кабеля, ГУ, громкоговорителя или сабвуфера.

9. КОМПЛЕКТАЦИЯ

1. Усилитель - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.
4. Монтажный комплект - 1 шт.
5. Выносной регулятор - 1 шт.

10. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

11. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правила» доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
