Тип продукта	Автомобильный динамик (громкоговоритель)
Модель	Machete MM-65
Бренд	Deaf Bonce
Размер (диаметр)	165 мм (6.5 дюймов)
Тип установки	Коаксиальный / Компонентный (уточнить в руководстве)
Номинальная мощность (RMS)	80 Вт
Максимальная мощность	160 Вт
Импеданс	4 Ом
Чувствительность	92 дБ (1 Вт/1 м)
Диапазон воспроизводимых частот	50 Гц – 20 кГц
Материал диффузора	Полипропилен с добавлением слюды
Материал подвеса	Каучук
Твитер	Пьезоэлектрический или купольный (шелк/титан)
Магнитная система	Ферритовая
Вес	0.8 кг
Размеры (диаметр х глубина)	165 x 70 мм
Питание	От автомагнитолы (12 В)
Функции	Воспроизведение звука в автомобиле
Уход и чистка	Протирать сухой мягкой тканью, избегать попадания влаги
Безопасность	Не превышать номинальную мощность, избегать короткого замыкания
Запасные части и ремонтопригодность	Обращайтесь в сервисный центр; самостоятельный ремонт не рекомендуется
Комплектация	Динамик, крепеж, инструкция
Страна производства	Китай (предположительно)
Гарантия	12 месяцев

Часто задаваемые вопросы - Machete MM-65 Deaf Bonce

Как правильно подключить динамик Machete MM-65 к автомагнитоле?

Подключение должно выполняться с соблюдением полярности: положительный вывод динамика (обычно отмечен красным) к положительному выходу магнитолы, отрицательный (черный) к отрицательному. Рекомендуется использовать специальные акустические провода сечением не менее 1.5 мм². Перед подключением убедитесь, что магнитола выключена.

Какова рекомендованная мощность усилителя для MM-65?

Для номинальной мощности 80 Вт RMS рекомендуемая мощность усилителя составляет от 40 до 120 Вт RMS на канал при нагрузке 4 Ом. Это обеспечит оптимальное звучание без риска повреждения динамика.

Можно ли установить динамики MM-65 в дверь автомобиля?

Да, динамики размером 6.5 дюймов (165 мм) предназначены для установки в стандартные посадочные места в дверях. Однако перед установкой проверьте глубину: она составляет 70 мм. При необходимости используйте проставочные кольца для корректной установки.

Как настроить кроссовер для коаксиального динамика?

Если в комплекте есть внешний кроссовер, подключите его согласно инструкции: вход от магнитолы, выходы на НЧ и ВЧ. В большинстве случаев для коаксиальных динамиков встроенный кроссовер уже настроен, дополнительная регулировка не требуется.

Что делать, если динамик издает хрип или искажения?

Хрип может быть вызван превышением мощности, повреждением диффузора или плохим контактом. Проверьте уровень громкости: если он близок к максимуму, снизьте его. Осмотрите динамик на наличие видимых повреждений. Также проверьте надежность подключения проводов.

Как чистить динамики Machete MM-65?

Используйте мягкую сухую ткань для удаления пыли. Никогда не применяйте воду, растворители или абразивные чистящие средства, так как они могут повредить диффузор. Для труднодоступных мест можно использовать кисточку с мягким ворсом.

Каков срок службы динамиков при правильной эксплуатации?

При соблюдении рекомендаций по мощности и условиям эксплуатации динамики Deaf Bonce Machete MM-65 могут прослужить 5-10 лет и более. Однако интенсивная эксплуатация на максимальной громкости может сократить срок службы.

Можно ли использовать динамики MM-65 в домашней акустической системе?

Технически возможно, но динамики оптимизированы для автомобильного использования (низкое напряжение, компактный корпус). Для дома потребуется усилитель с блоком питания 12 В, а также подходящий корпус. Рекомендуется использовать их по прямому назначению.

Как определить, что динамик подходит к моей магнитоле?

Убедитесь, что импеданс динамика (4 Ом) совместим с выходом магнитолы. Большинство автомагнитол работают с нагрузкой 4-8 Ом. Также проверьте, что номинальная мощность магнитолы или усилителя не превышает максимальную мощность динамика.

Что делать, если динамик перестал работать?

Сначала проверьте предохранители магнитолы и соединения проводов. Если внешних повреждений нет, проблема может быть в катушке динамика. В этом случае потребуется замена динамика или обращение в сервисный центр. Самостоятельный ремонт не рекомендуется.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MM-65 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

MID-RANGE SPEAKERS

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С ПО СО БЫ П ОД КЛ ЮЧ ЕН ИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

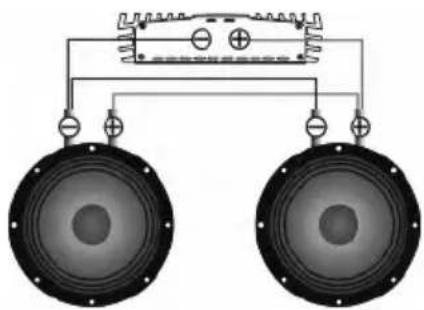

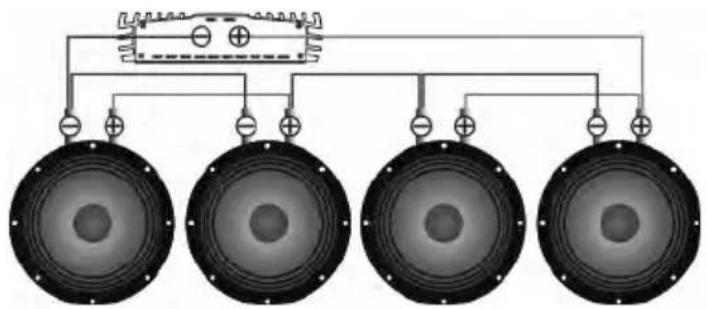

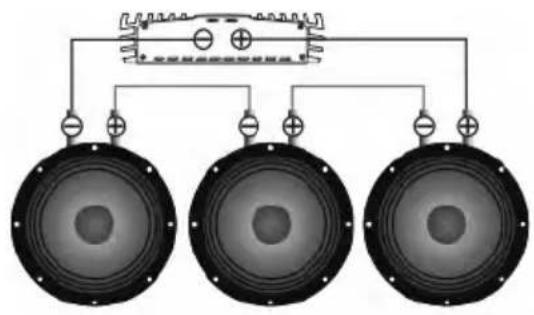

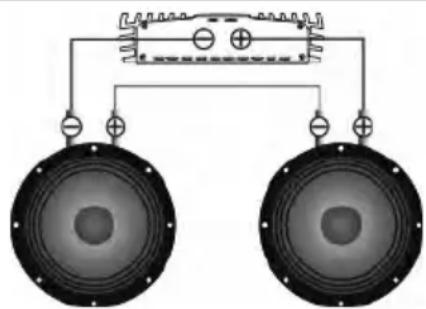

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

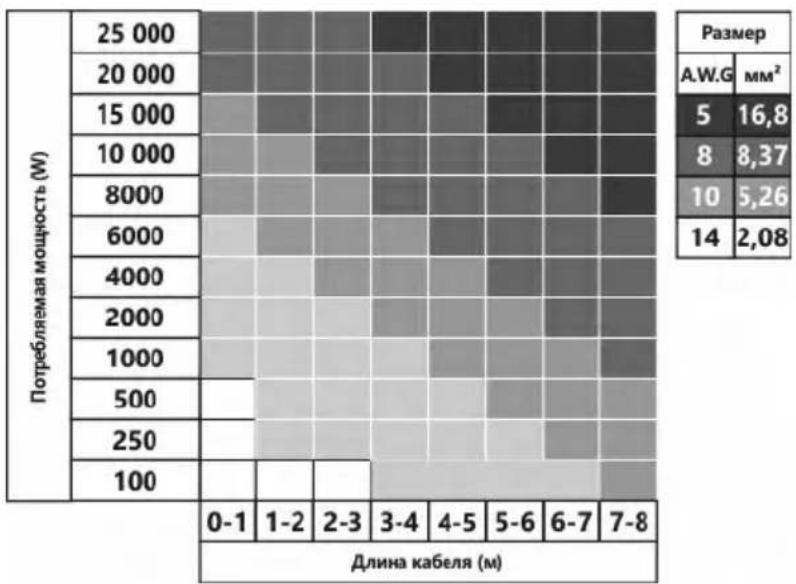

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕ КОМ ЕНД УЕМ БИЕ НА СТР ОЙК И УСИ ЛИТ ЕЛЯ , ФИЛЬТР АЦИЯ

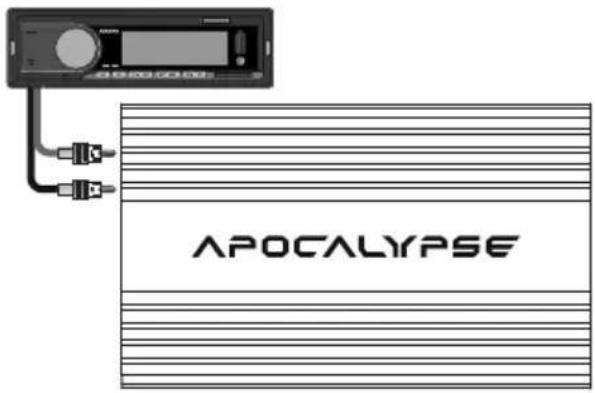

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

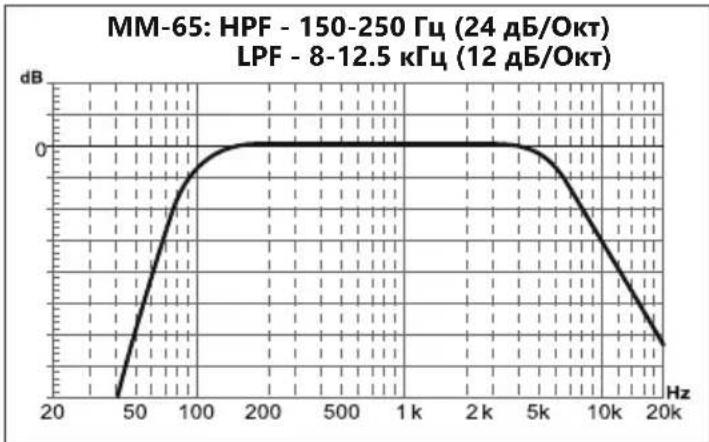

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12.5 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4, MA-80.4, MA-50.4.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MM-65
Размер (дюймы)	6.5
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS (Вт)	130
Мощность MAX (Вт)	260
Диаметр звуковой катушки (дюймы)	1.5
Диапазон частот (Гц)	120 - 12 500

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	91
Fs (Гц)	107
Vas (Л)	5
Qts	0.62
BL	6.2

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

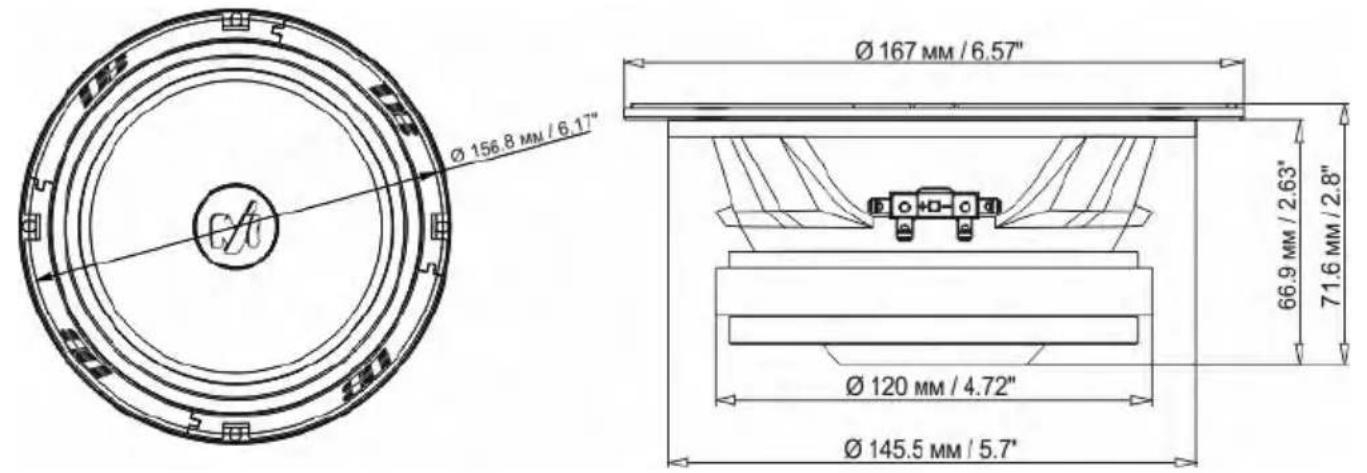

6. РАЗМЕРЫ

RU

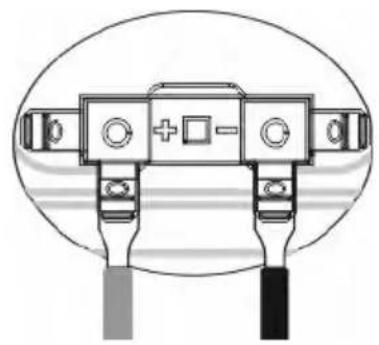

ПОДКЛЮЧЕНИЕ ТЕРМИНАЛОВ

1. СЧ - Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce серии Machete гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
