Тип продукта	Динамик (автомобильный сабвуфер)
Бренд	Deaf Bonce
Модель	LW-65A4
Диаметр динамика	6.5 дюйма (165 мм)
Максимальная мощность	400 Вт
Номинальная мощность	200 Вт
Импеданс	4 Ом
Чувствительность	88 дБ
Частотный диапазон	40 Гц - 4 кГц
Тип корпуса	Закрытый / фазоинвертор
Материал диффузора	Прессованная целлюлоза с пропиткой
Материал подвеса	Резина
Звуковая катушка	2-дюймовая алюминиевая
Магнит	Феррит
Размеры (диаметр x глубина)	165 x 120 мм
Вес	1.5 кг
Напряжение питания	12 В (автомобильная сеть)
Рекомендуемый усилитель	Мощность 200-400 Вт на канал при 4 Ом
Уход и чистка	Протирать сухой мягкой тканью; не использовать абразивные средства
Меры безопасности	Избегать попадания влаги; не превышать номинальную мощность; отключать питание при установке
Совместимость	Автомобильные аудиосистемы с выходом на сабвуфер
Комплектация	Динамик, инструкция по эксплуатации, крепежные винты

Часто задаваемые вопросы - LW-65A4 Deaf Bonce

Как правильно подключить динамик LW-65A4 к усилителю?

Подключите динамик к усилителю, соблюдая полярность: плюс к плюсу, минус к минусу. Убедитесь, что импеданс динамика (4 Ом) соответствует выходу усилителя. Используйте качественные акустические провода сечением не менее 1.5 мм².

Какой корпус подходит для этого динамика?

Динамик LW-65A4 может быть установлен в закрытый ящик или фазоинвертор. Рекомендуемый объем закрытого корпуса: 8-12 литров; для фазоинвертора: 10-15 литров с портом диаметром 50 мм и длиной 200 мм.

Какая максимальная мощность динамика?

Максимальная мощность составляет 400 Вт, номинальная — 200 Вт. Не рекомендуется подавать сигнал выше номинальной мощности длительное время, чтобы избежать повреждений.

Можно ли использовать динамик без усилителя?

Нет, для работы динамика требуется внешний усилитель мощности. Подключайте его к головному устройству через усилитель, так как встроенное усиление автомагнитолы обычно недостаточно для сабвуфера.

Как настроить частоту среза (фильтр низких частот) для этого динамика?

Рекомендуемая частота среза — 80-120 Гц. Настройте на усилителе ФНЧ (LPF) в этом диапазоне. Для более точной настройки используйте акустические измерения.

Что делать, если динамик издает посторонние звуки?

Проверьте надежность подключения проводов, отсутствие замыканий. Убедитесь, что динамик не касается элементов корпуса. Возможно, превышена мощность или сигнал содержит искажения (клиппинг). Уменьшите громкость.

Как правильно ухаживать за динамиком?

Протирайте диффузор и корпус сухой мягкой тканью. Избегайте попадания влаги и прямых солнечных лучей. Не используйте химические растворители.

Какой усилитель рекомендуется для пары таких динамиков?

Для двух динамиков LW-65A4 (общая нагрузка 2 Ом при параллельном подключении) подойдет усилитель мощностью 400-800 Вт на 2 Ом. Убедитесь, что усилитель стабильно работает при низком импедансе.

В чем разница между закрытым корпусом и фазоинвертором?

Закрытый корпус дает более точный и плотный бас, но меньшую эффективность. Фазоинвертор увеличивает громкость на низких частотах за счет порта, но требует точного расчета объема и длины порта.

Где найти схему подключения и размеры корпуса?

Схема подключения и рекомендуемые размеры корпуса указаны в инструкции, прилагаемой к динамику. Вы также можете найти официальное руководство на сайте производителя Deaf Bonce.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LW-65A4 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. В В ЕД ЕН ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕ РЫ П РЕ ДОС ТО РО ЖНО СТ И

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

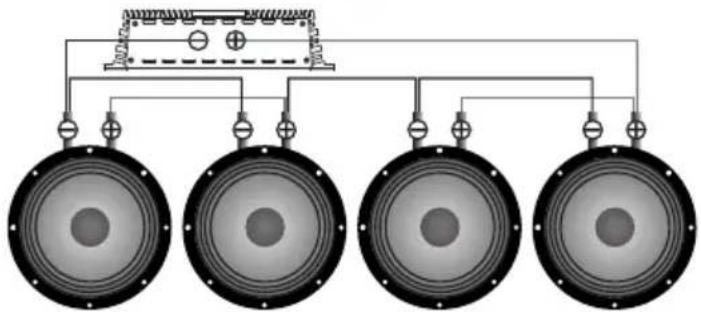

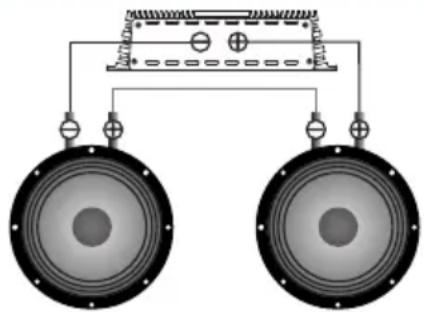

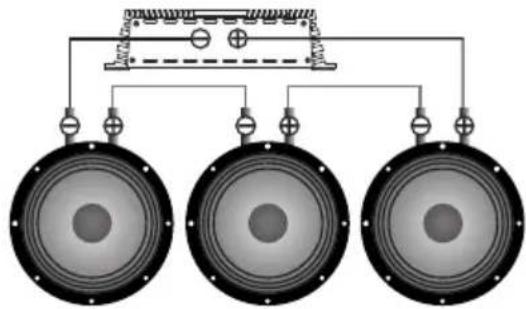

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 НЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 НЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 НЧ	16 Ом

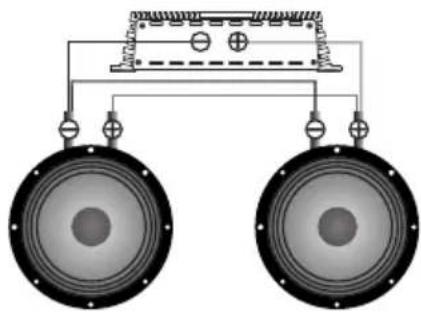

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 НЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 НЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 НЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 НЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

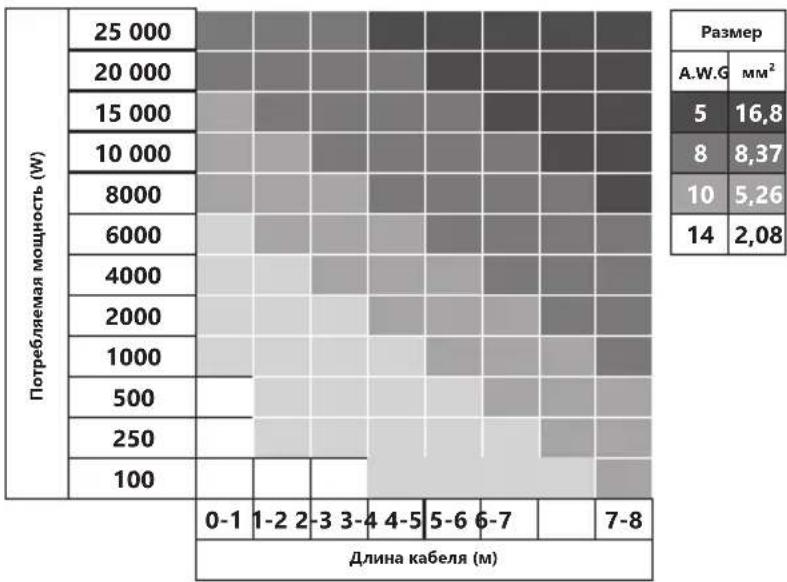

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕ КОМ ЕНД УЕМ БИЕ Н А СТ Р ОЙ К И УС И ЛИ Т ЕЛ Я , ФИЛЬТ Р АЦ ИЯ

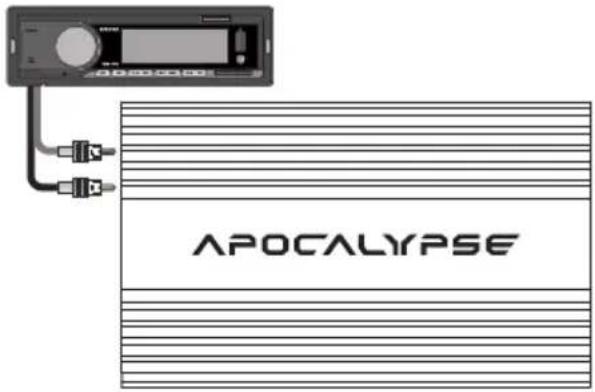

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

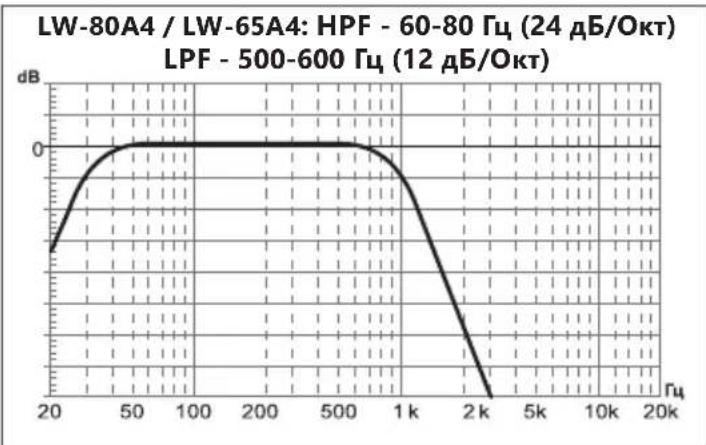

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра)-60-80 Гц (24 дБ/Окт) или 120-160 Hz (12 dB/Oct)

Фильтр низких частот LPF (фильтр, который образает все частоты выше частоты установки фильтра)-500-600 Гц (12 дБ/Окт).

Рекомендуемые усилители: MLA-2160, MLA-4080, MLA-4120.

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	LW-80A4	LW-65A4
Размер (Дюйм)	8	6,5
Материал подвеса	Резина	Резина
Материал диффузора	Прессованная бумага	Прессованная бумага
Материал корзины	Алюминий	Алюминий
Материал магнита	Феррит	Феррит
Мощность RMS (Вт)	100	80
Мощность MAX (Вт)	200	160
Диаметр звуковой катушки (Дюйм)	1,5	1,5
Материал намотки катушки	Медь	Медь
Диапазон частот (Гц)	29-4000	30 - 3500

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4	4
SPL (ДБ)	91	89
Fs (Гц)	36	38
Vas (Л)	66	12
Qts	0,36	0,35
BL	6,5	6,2

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

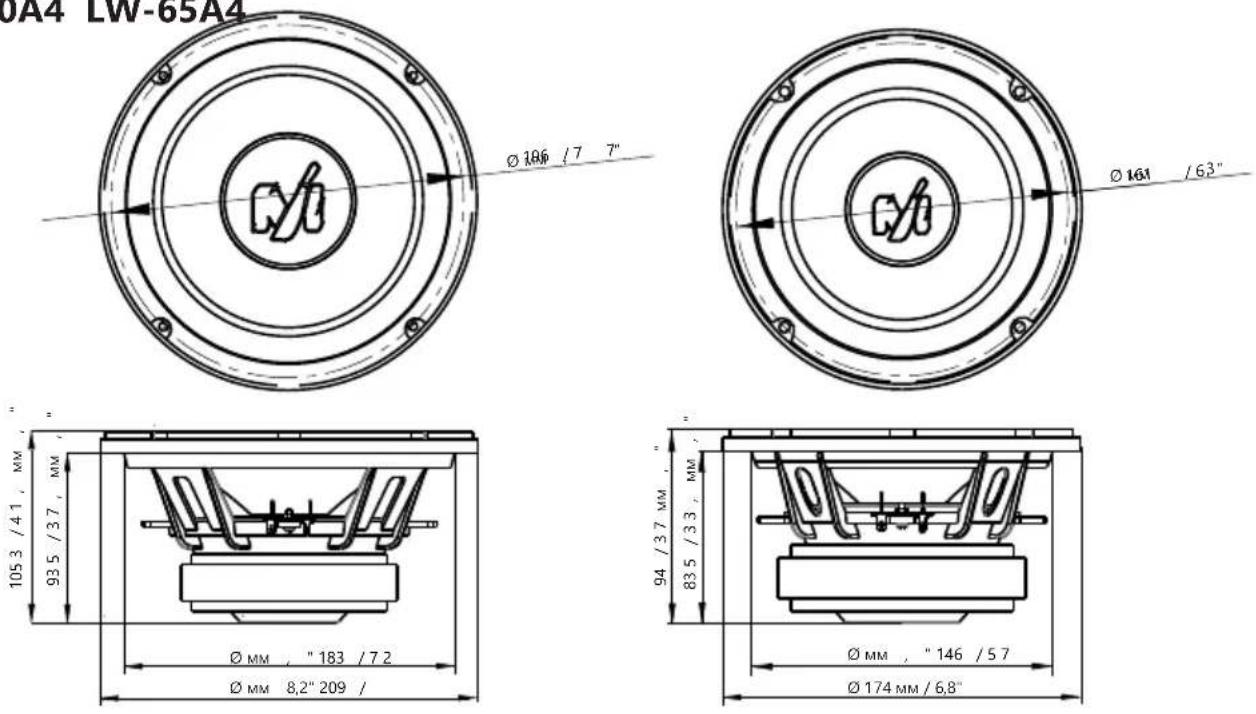

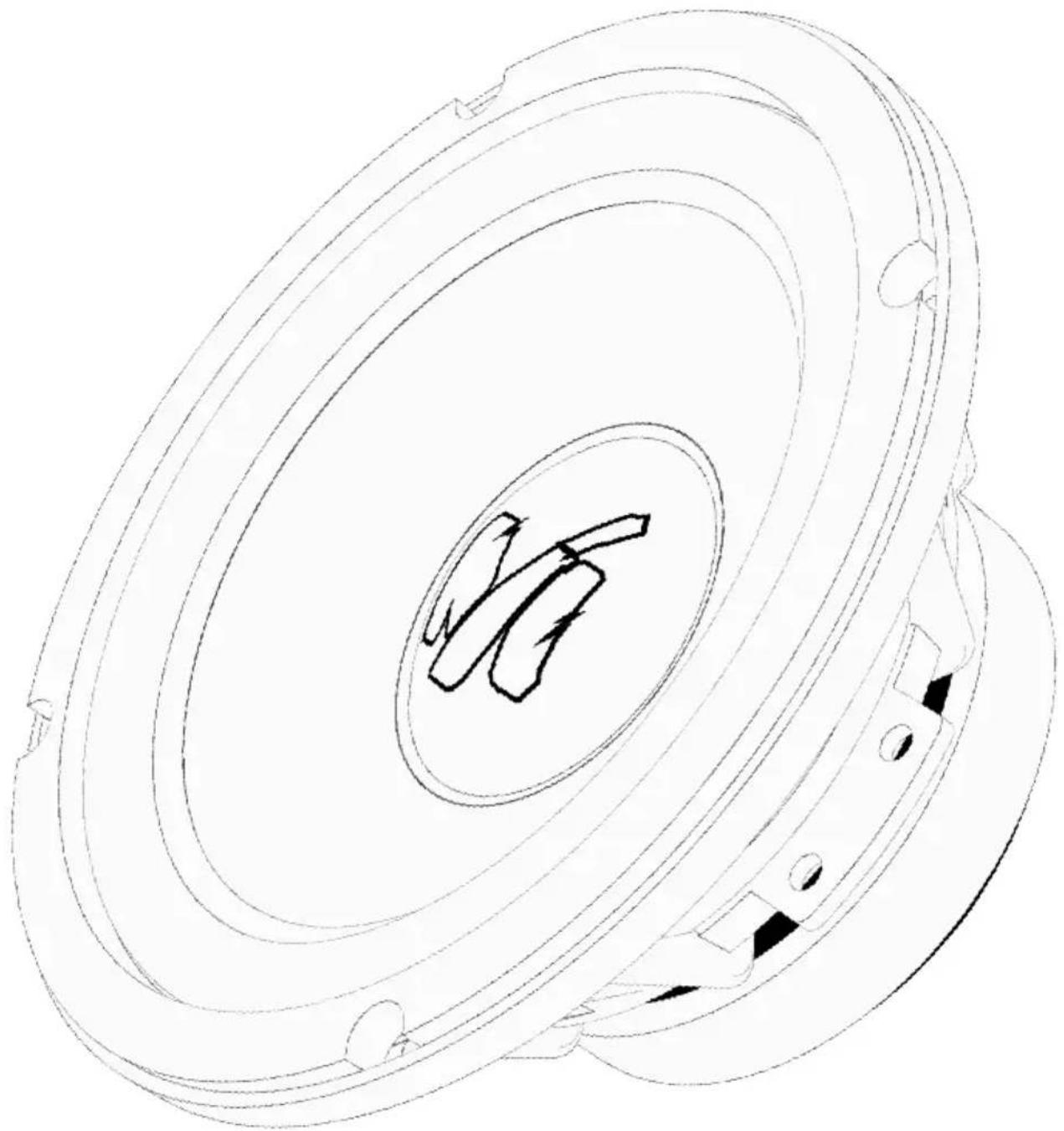

LW-80A4 LW-65A4

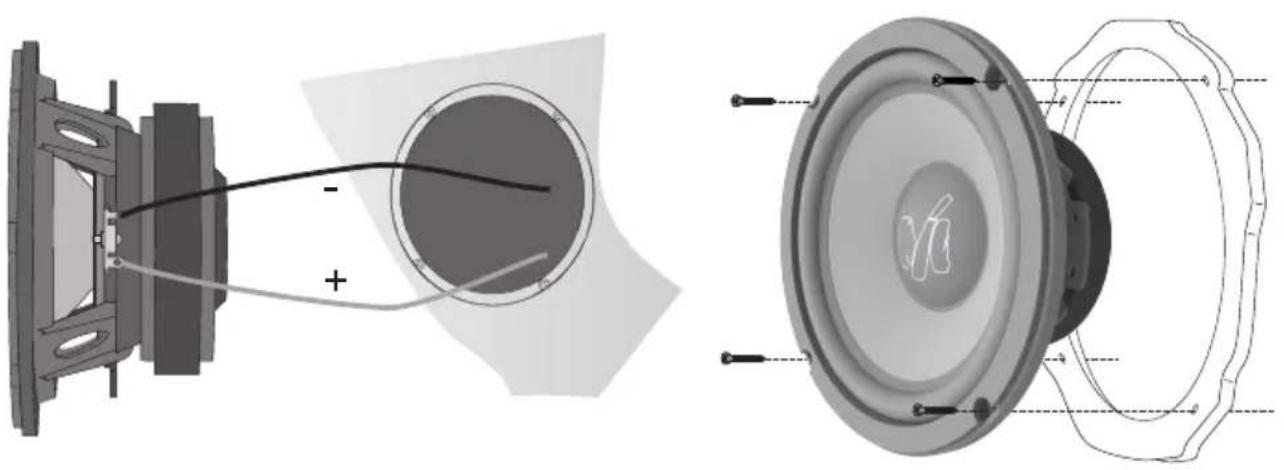

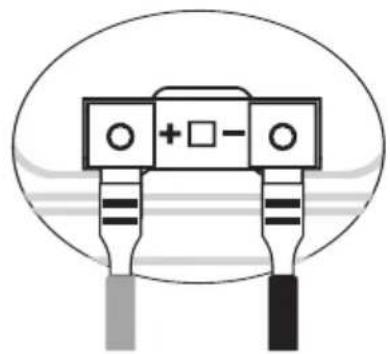

Подключение терминалов

Pure electrical component diagram without any text, numbers, or symbols

Монта ж

1. НЧ-динамик (для модели LW-65A4) - 2 шт.
2. НЧ-динамик (для модели LW-80A4) - 1 шт.
3. Инструкция пользователя - 1 шт.
4. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
