Apocalypse AP-M67AF - колонка Deaf Bonce - Бесплатное руководство пользователя

Тип продукта	СЧ-динамик (среднечастотный динамик)
Модель	Apocalypse AP-M67AF
Размер	6,5 дюйма
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS	300 Вт
Мощность MAX	600 Вт
Импеданс	4 Ом
Чувствительность	101,7 дБ
Диапазон частот	100 – 12 000 Гц
Диаметр звуковой катушки	1,75 дюйма
Материал намотки катушки	Омедненный алюминий
Параметры Тиля-Смолла: Fs	116 Гц
Параметры Тиля-Смолла: Vas	4,2 л
Параметры Тиля-Смолла: Qts	0,33
Параметры Тиля-Смолла: BL	9,5
Комплектация	Динамик (2 шт.), инструкция пользователя, гарантийный талон
Рекомендуемые настройки HPF	150–250 Гц (24 дБ/окт)
Рекомендуемые настройки LPF	8–12 кГц (12 дБ/окт)
Температура эксплуатации	от +5 °C до +40 °C
Страна производства	Китай

Часто задаваемые вопросы - Apocalypse AP-M67AF Deaf Bonce

Как подключить динамик Apocalypse AP-M67AF к усилителю?

Подключение может быть последовательным или параллельным. При последовательном соединении общий импеданс суммируется (например, 2 динамика по 4 Ом дают 8 Ом). При параллельном соединении общий импеданс уменьшается (2 динамика по 4 Ом дают 2 Ом). Убедитесь, что усилитель может работать с полученным сопротивлением.

Какой усилитель рекомендуется для этих динамиков?

Рекомендуемые усилители: AAB-600.2D, AAB-500.4D, AAB-400.4D, AAB-300.4D, AAK-201.4, AAK-180.4, ARU-3000/2, AHL-300.4, AHL-200.4. Выбирайте усилитель с номинальной мощностью, не превышающей мощность динамика.

Какие настройки фильтров использовать для AP-M67AF?

Рекомендуется установить HPF (фильтр высоких частот) на 150–250 Гц (24 дБ/окт) и LPF (фильтр низких частот) на 8–12 кГц (12 дБ/окт). Это обеспечит правильную работу динамика в среднечастотном диапазоне.

Как правильно выбрать сечение акустического кабеля?

Используйте таблицу в инструкции, учитывая длину кабеля и потребляемую мощность. Для мощности 300 Вт и длины до 5 м рекомендуется сечение не менее 2,5 мм². Кабель не должен касаться острых краев или движущихся частей.

Что делать, если динамик не работает?

Проверьте подключение к усилителю, убедитесь, что усилитель включен и настроен правильно. Проверьте целостность кабелей и клемм. Если проблема сохраняется, обратитесь к дилеру для гарантийного обслуживания.

Можно ли устанавливать динамик в дверь автомобиля?

Да, при условии, что место установки не мешает работе механизмов стеклоподъемников и других устройств. Динамик должен быть надежно закреплен, чтобы избежать повреждений при движении.

Какой срок гарантии на динамик?

Гарантия распространяется на дефекты материалов и изготовления при нормальном использовании. Срок гарантии указан в гарантийном талоне. При неисправности верните товар дилеру с заполненным талоном и заводской упаковкой.

Как ухаживать за динамиком?

Избегайте попадания воды, пыли и грязи. Не подвергайте динамик экстремальным температурам (выше +40 °C или ниже +5 °C). При конденсации влаги дайте устройству просохнуть. Чистите корпус сухой мягкой тканью.

Какие параметры Тиля-Смолла у AP-M67AF?

Номинальный импеданс: 4 Ом; чувствительность: 101,7 дБ; Fs: 116 Гц; Vas: 4,2 л; Qts: 0,33; BL: 9,5. Эти параметры важны для расчета акустического оформления.

Где можно скачать инструкцию?

Инструкцию можно бесплатно скачать в формате PDF на сайте notice-facile.com или на официальном сайте Deaf Bonce. Также доступен перевод на другие языки по запросу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-M67AF Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики

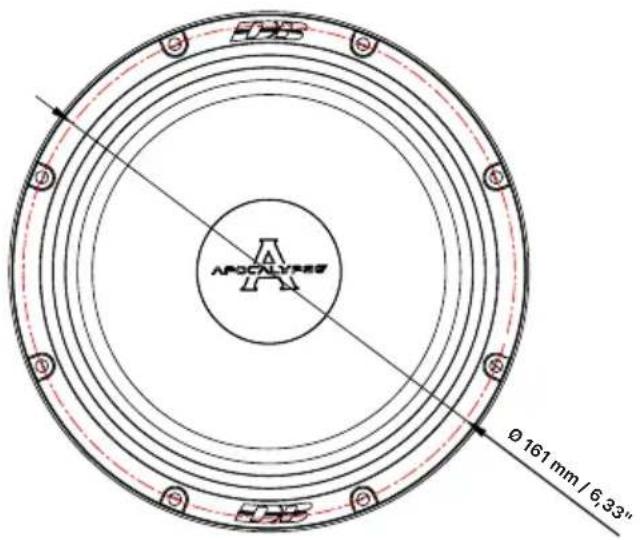

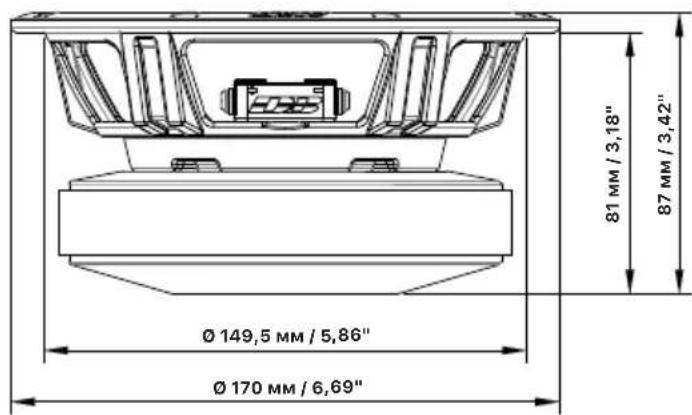

6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. В ВЕ ДЕ НИ Е

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С ПО СО БЫ П ОД КЛ ЮЧ ЕН ИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

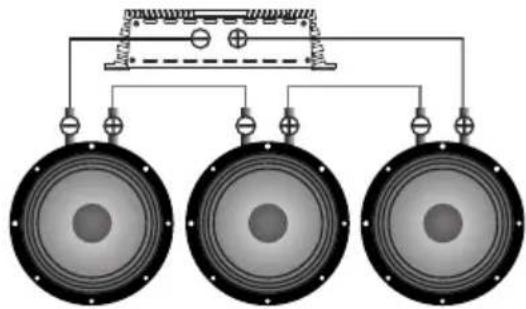

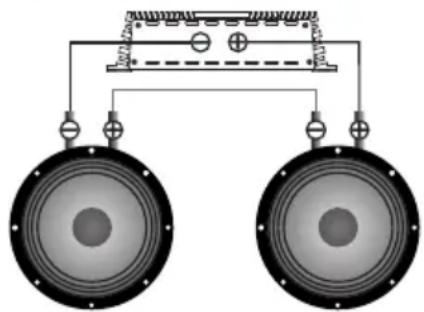

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

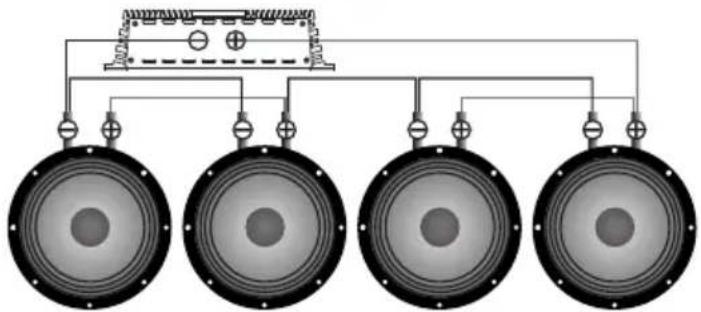

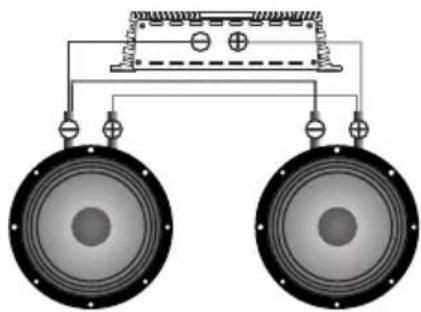

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

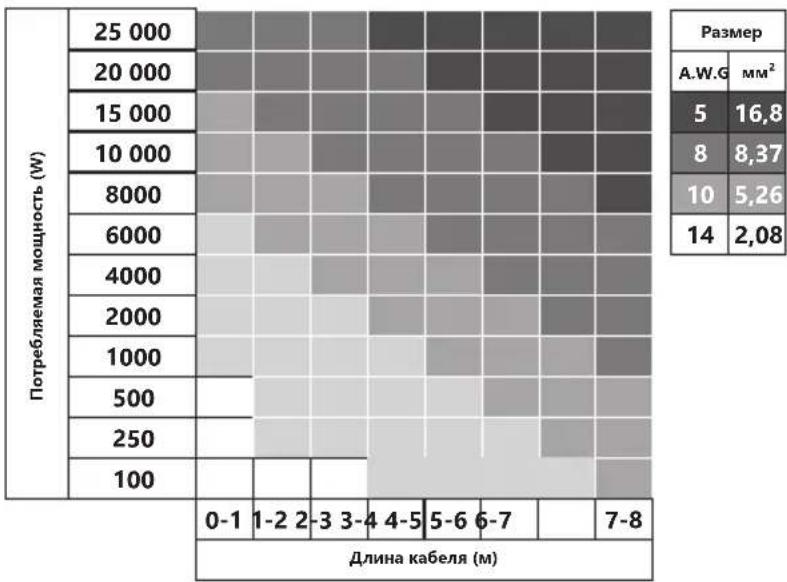

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕ КОМ ЕНД УЕМ БИЕ Н А СТ Р ОЙ К И УС И ЛИ Т ЕЛ Я , ФИЛЬТРАЦИЯ

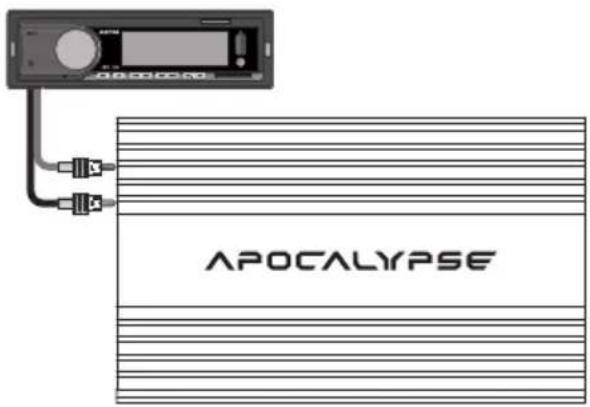

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

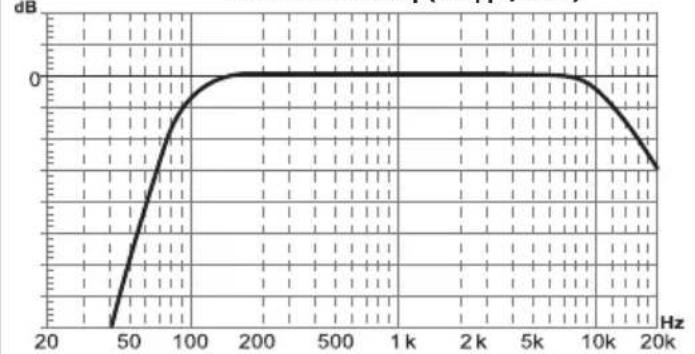

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAB-600.2D, AAB-500.4D, AAB-400.4D, AAB-300.4D, AAK-201.4, AAK-180.4, ARU-3000/2, AHL-300.4, AHL-200.4.

AP-M67AF: HPF - 150-250 Гц (24 дБ/Окт) LPF - 8-12 кГц (12 дБ/Окт)

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AP-M67AF
Размер (Дюйм)	6,5
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS (Вт)	300
Мощность MAX (Вт)	600
Диаметр звуковой катушки (Дюйм)	1 75,
Материал намотки катушки	Омедненный алюминий
Диапазон частот (Гц)	100 - 12 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	101,7
Fs (Гц)	116
Vas (Л)	4,2
Qts	0,33
BL	9,5

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

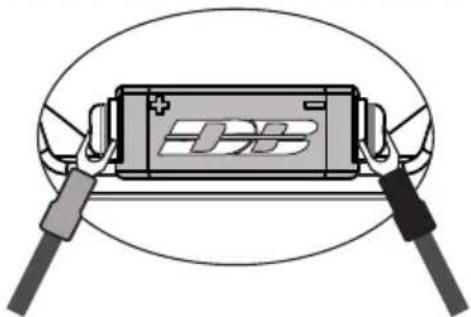

Подключение терминалов

1. Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
