Тип устройства	Автомобильный динамик
Модель	Apocalypse AP-M61AE
Бренд	Deaf Bonce
Размер динамика	6,5 дюйма (165 мм)
Тип динамика	Мидрейнджевый / коаксиальный
Номинальная мощность	100 Вт RMS
Максимальная мощность	200 Вт
Импеданс	4 Ом
Чувствительность	92 дБ
Диапазон частот	60 Гц – 20 кГц
Материал диффузора	Прессованная бумага с пропиткой
Материал подвеса	Резина (бутил)
Монтажная глубина	65 мм
Вес	1,2 кг
Рекомендуемая мощность усилителя	50–150 Вт RMS на канал
Уход и очистка	Протирать сухой мягкой тканью. Избегать попадания влаги и растворителей.
Меры безопасности	Отключайте питание перед установкой. Не превышайте номинальную мощность.
Комплектация	Динамик, крепеж, инструкция
Ресурс и ремонтопригодность	Замена подвеса и центрирующей шайбы возможна. Обращайтесь в сервисный центр.

Часто задаваемые вопросы - Apocalypse AP-M61AE Deaf Bonce

Как правильно подключить динамик Deaf Bonce Apocalypse AP-M61AE?

Подключите положительный (+) и отрицательный (-) провода от усилителя к соответствующим клеммам динамика. Соблюдайте полярность. Используйте провода сечением не менее 1,5 мм².

Какая номинальная и пиковая мощность динамика?

Номинальная мощность составляет 100 Вт RMS, пиковая — 200 Вт. Рекомендуется использовать усилитель с мощностью 50–150 Вт RMS на канал.

Какой импеданс у Apocalypse AP-M61AE?

Импеданс динамика 4 Ом. Это стандартное значение для большинства автомобильных аудиосистем.

Какие размеры и монтажная глубина?

Динамик имеет диаметр 6,5 дюйма (165 мм), монтажная глубина — 65 мм. Убедитесь, что в двери или подиуме достаточно места.

Можно ли использовать динамик без усилителя?

Динамик рассчитан на мощность от усилителя. Подключение напрямую к головному устройству возможно, но громкость и качество будут ограничены. Рекомендуется использовать внешний усилитель.

Как ухаживать за динамиком?

Протирайте пыль сухой мягкой тканью. Не используйте химические очистители. Избегайте попадания воды на диффузор и подвес.

Что делать, если динамик перестал работать?

Проверьте подключение проводов, предохранители и настройки усилителя. Если динамик не издает звука, возможно, повреждена катушка. Обратитесь в сервисный центр.

Подходит ли динамик для компонентной акустики?

Данная модель может использоваться как мидрейнджевый динамик в компонентной системе. Для наилучшего звучания используйте раздельный кроссовер.

Какой звук воспроизводит Apocalypse AP-M61AE?

Динамик обеспечивает чистое и детальное звучание в среднем и высоком диапазонах. Низкие частоты ограничены, для баса рекомендуется установка сабвуфера.

Где скачать инструкцию?

Инструкцию можно скачать на сайте notice-facile.com в формате PDF. Ссылка доступна на странице товара.

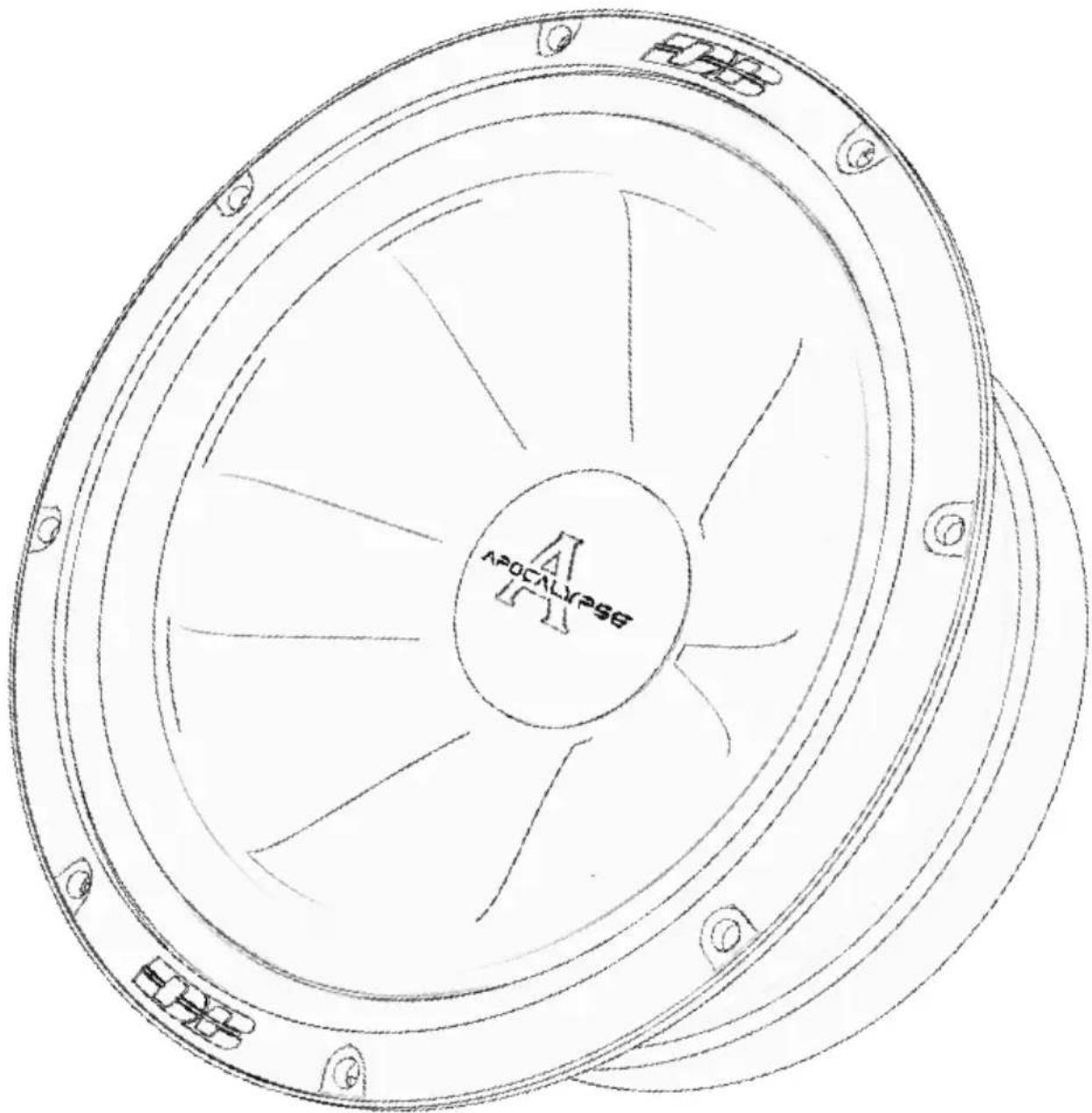

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-M61AE Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики

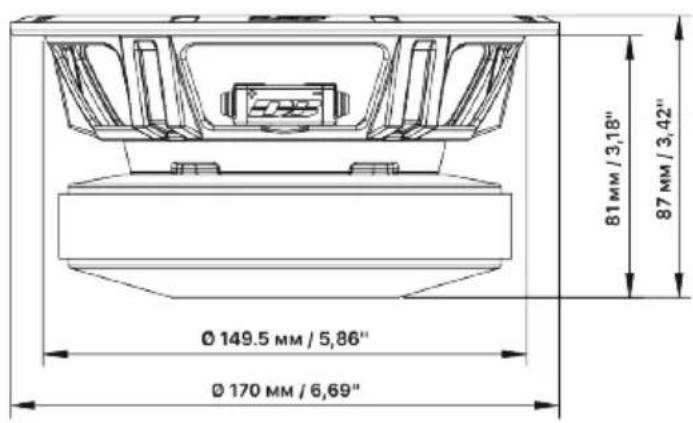

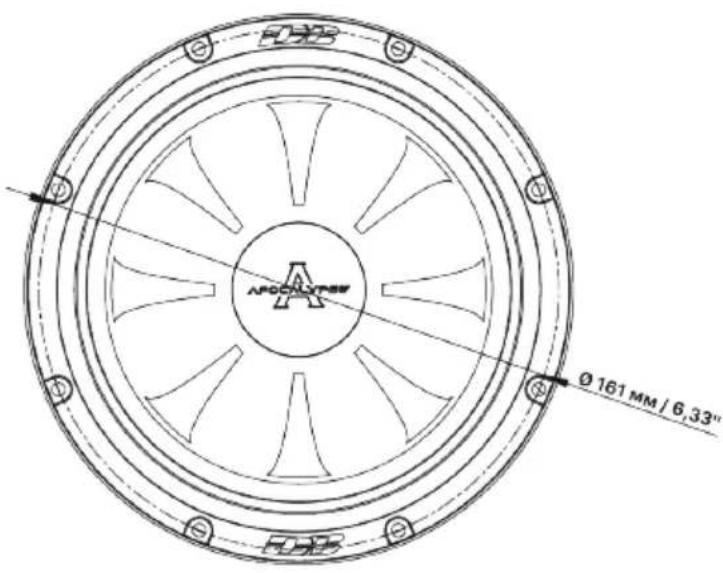

6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В ВЕ ДЕ НИ Е

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С ПО СО БЫ П ОД КЛ ЮЧ ЕН ИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

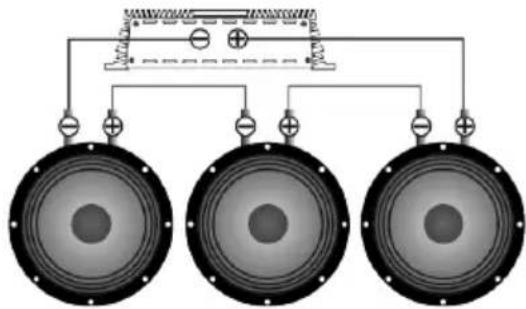

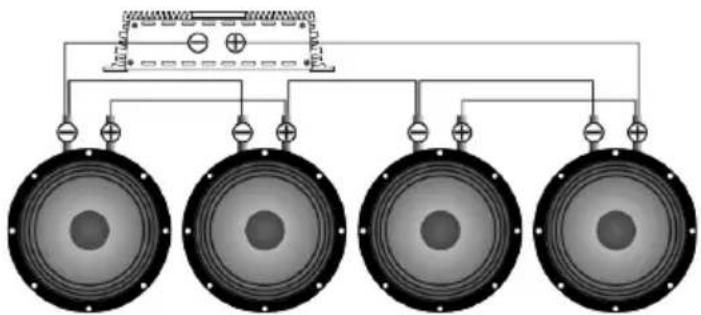

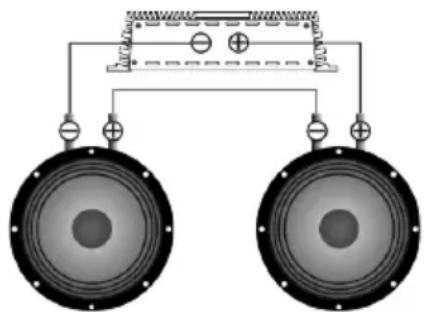

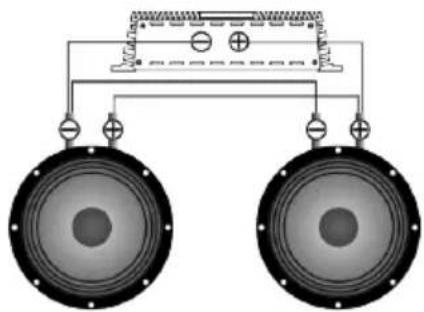

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

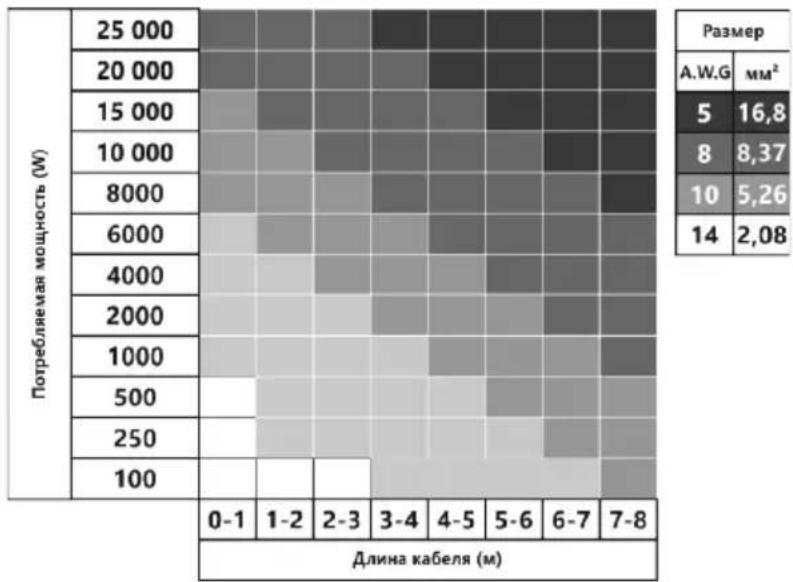

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

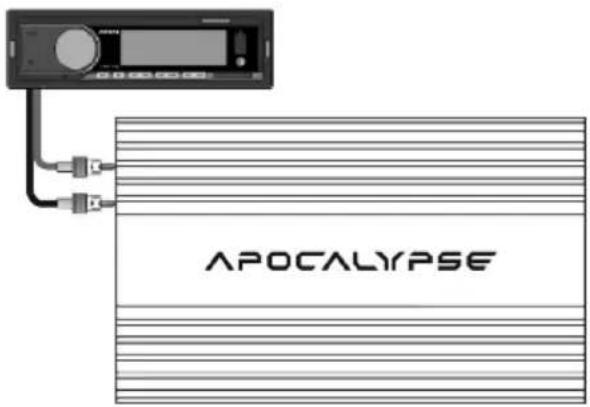

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

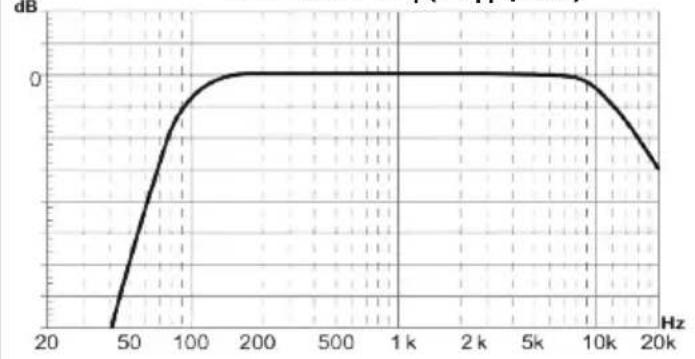

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAB-600.2D, AAB-500.4D, AAB-400.4D, AAB-300.4D, AAK-201.4, AAK-180.4, ARU-3000/2, AHL-300.4, AHL-200.4.

AP-M61AE: HPF - 150-250 Гц (24 дБ/Окт) LPF - 8-12 кГц (12 дБ/Окт)

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	AP-M61AE
Размер (Дюйм)	6,5
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS (Вт)	180
Мощность MAX (Вт)	360
Диаметр звуковой катушки (Дюйм)	1 5,
Материал намотки катушки	Омедненный алюминий
Диапазон частот (Гц)	100 - 15 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	101 6,
Fs (Гц)	114
Vas (Л)	6 8,
Qts	0 34,
BL	7 6,

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

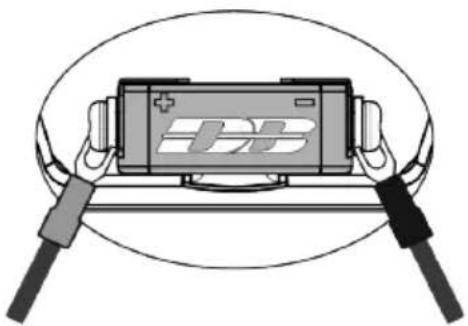

Подключение терминалов

1. Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
