Machete MM-60 NEO V2 - колонка Deaf Bonce - Бесплатное руководство пользователя

Тип изделия	Среднечастотный динамик (мидрейндж)
Бренд	Deaf Bonce
Модель	Machete MM-60 NEO V2
Размер (дюймы)	6.5
Номинальная мощность RMS (Вт)	100
Максимальная мощность MAX (Вт)	200
Импеданс (Ом)	4
Чувствительность (дБ)	95
Диапазон частот (Гц)	110 – 13 000
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Неодим
Диаметр звуковой катушки (дюймы)	1
Материал намотки катушки	Медь
Параметры Тиля-Смолла	Fs: 120 Гц, Vas: 6.4 л, Qts: 0.924, BL: 5.6
Рекомендуемый ФВЧ (HPF)	200-300 Гц (24 дБ/окт) или 300-500 Гц (12 дБ/окт)
Рекомендуемый ФНЧ (LPF)	8-12 кГц (12 дБ/окт)
Рекомендуемые усилители	AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4, MA-80.4, MA-50.4
Способы подключения	Последовательное или параллельное (см. руководство)
Диапазон рабочей температуры	от +5 °C до +40 °C
Комплектация	Динамик – 2 шт., инструкция – 1 шт., гарантийный талон – 1 шт.
Гарантия	Отсутствие дефектов материалов и изготовления при нормальном использовании
Страна производства	Китай

Часто задаваемые вопросы - Machete MM-60 NEO V2 Deaf Bonce

Как подключить динамик Machete MM-60 NEO V2?

Подключение осуществляется последовательно или параллельно. Для последовательного соединения двух динамиков общий импеданс составит 8 Ом, для параллельного – 2 Ом. Убедитесь, что усилитель поддерживает выбранную нагрузку.

Какие настройки кроссовера рекомендуются для этого динамика?

Рекомендуется установить фильтр высоких частот (HPF) на 200-300 Гц (24 дБ/окт) или 300-500 Гц (12 дБ/окт) и фильтр низких частот (LPF) на 8-12 кГц (12 дБ/окт). Это обеспечит оптимальную работу динамика.

Какой усилитель подходит для MM-60 NEO V2?

Подходят усилители Deaf Bonce серий AAK и MA, например AAK-OGO2500.1D, AAK-180.4, MA-150.4 и другие. Убедитесь, что номинальная мощность усилителя не превышает 100 Вт RMS на динамик.

Каковы физические размеры динамика?

Размер динамика – 6,5 дюймов. Точные посадочные размеры указаны в руководстве (раздел «Размеры»). Рекомендуется уточнить перед установкой.

Можно ли использовать этот динамик в качестве сабвуфера?

Нет, это среднечастотный динамик (мидрейндж) с частотным диапазоном 110–13000 Гц. Для воспроизведения низких частот необходим сабвуфер.

Какой максимальной мощности выдерживает динамик?

Максимальная кратковременная мощность (MAX) составляет 200 Вт, номинальная (RMS) – 100 Вт. Длительное превышение RMS может привести к повреждению.

Из каких материалов изготовлен динамик?

Диффузор из прессованной целлюлозы, подвес из ткани, корзина из штампованной стали, магнит неодимовый, звуковая катушка медная диаметром 1 дюйм.

Как правильно закрепить динамик в автомобиле?

Динамик должен быть надёжно закреплён, чтобы не отсоединиться во время движения. Используйте штатные места или прочные крепления. Избегайте установки в местах с водой, пылью или экстремальными температурами.

Что делать, если динамик перестал работать?

Проверьте подключение, предохранители и настройки усилителя. Если динамик не издает звука, возможно, повреждена звуковая катушка. Обратитесь в сервисный центр по гарантии.

Как ухаживать за динамиком?

Не допускайте попадания влаги и пыли. При необходимости аккуратно протирайте корпус сухой мягкой тканью. Не используйте химические растворители. Храните в сухом месте при температуре от +5 до +40 °C.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MM-60 NEO V2 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

MID-RANGE SPEAKERS

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В В ЕД ЕНИ Е

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ П ОДК ЛЮ ЧЕН ИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

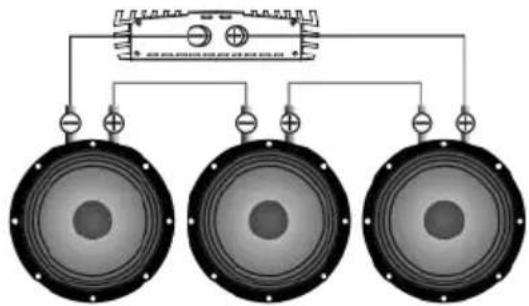

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	16 Ом

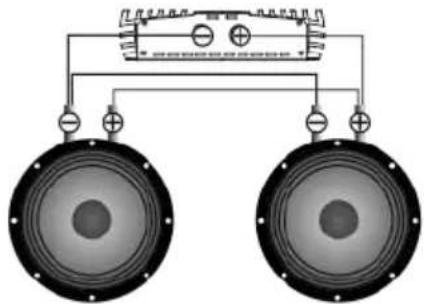

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	1 Ом

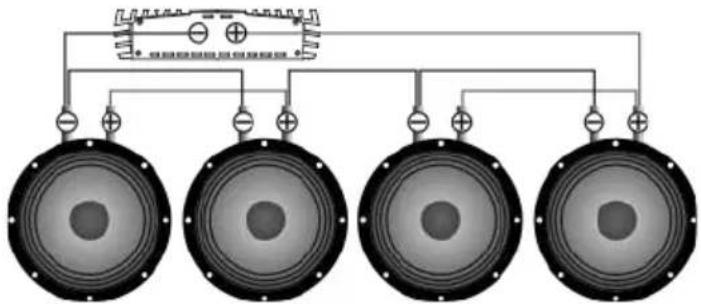

Звуковая катушка	Общий импеданс
4 Ом x 4	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

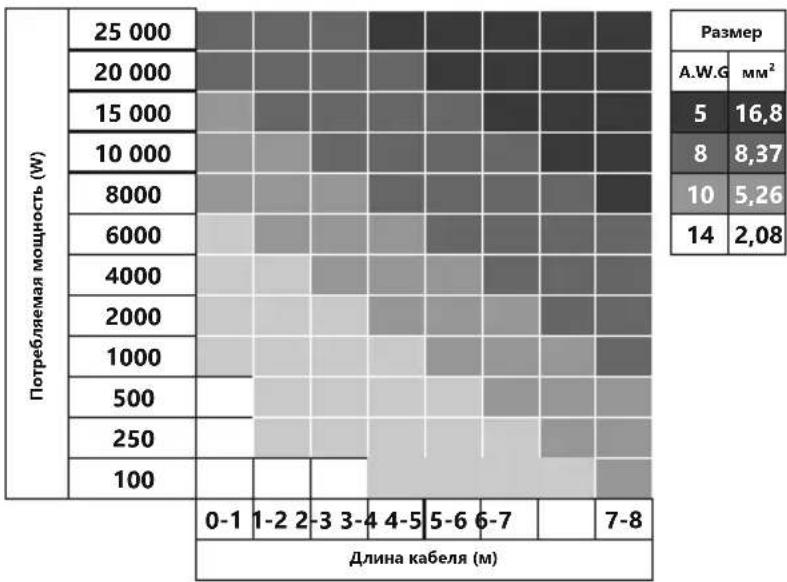

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

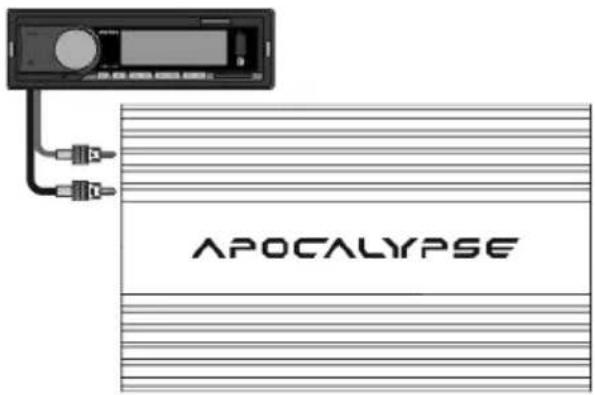

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

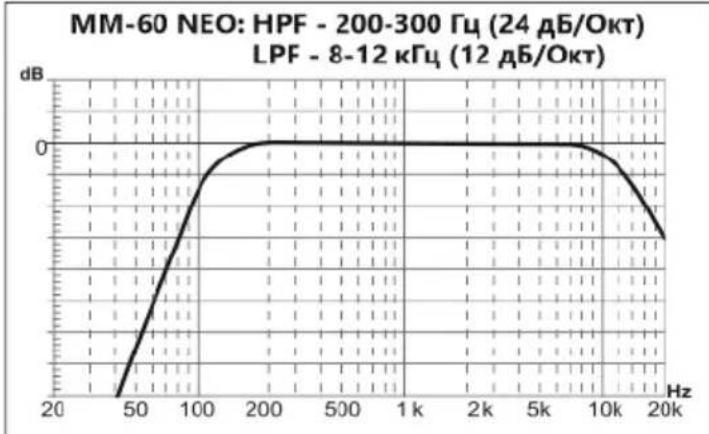

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который образает все частоты ниже частоты установки фильтра) - 200-300 Гц (24 дБ/Окт), или 300-500 Гц (12 дБ/Окт)

Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12 кГц (12 дБ/Окт)

Рекомендуемые усилители: AAK-OGO2500.1D, AAK-OGO1500.2D, AAK-180.4, AAK-200.4D, MA-150.4, MA-130.4, MA-80.4, MA-50.4.

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MM-60 NEO
Размер (дюймы)	6.5
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Неодим
Мощность RMS (Вт)	100
Мощность MAX (Вт)	200
Диаметр звуковой катушки (дюймы)	1
Материал намотки катушки	Медь
Диапазон частот (Гц)	110 - 13 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4
SPL (ДБ)	95
Fs (Гц)	120
Vas (Л)	6.4
Qts	0.924
BL	5.6

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce серии Machete гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd

Произведено в Китае

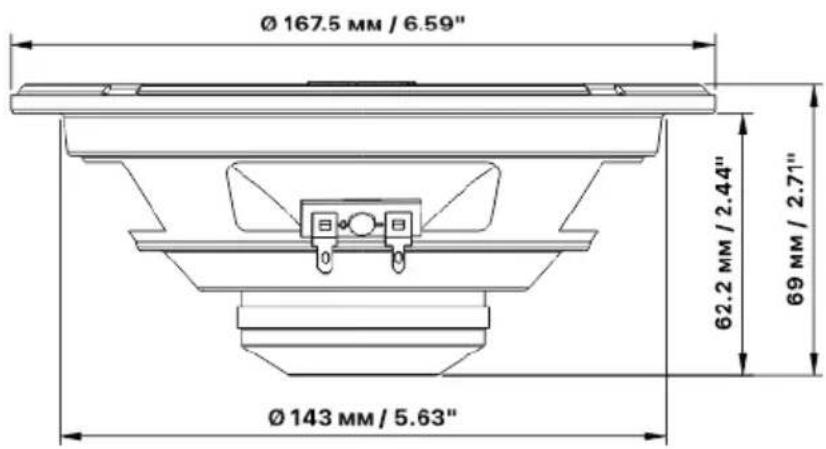

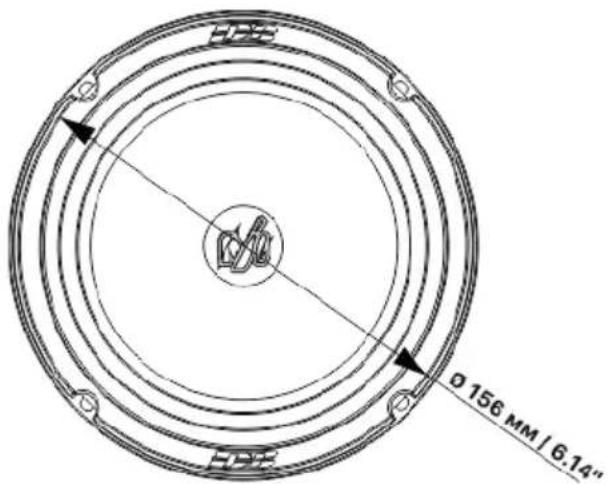

6. РАЗМЕРЫ

RU

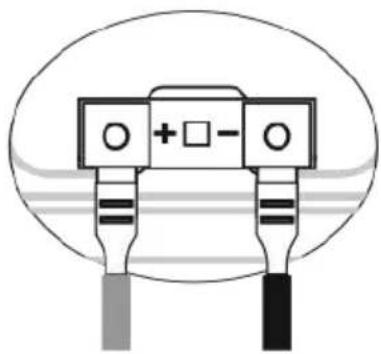

Подключение терминалов

1. Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.
