| Тип продукта | Автомобильный сабвуфер |
| Марка | Deaf Bonce |
| Модель | Apocalypse AP-W81A |
| Размер динамика | 8 дюймов (20 см) |
| Тип конуса | Прессованная бумага с кевларовым покрытием |
| Материал подвеса | Пена с высокой упругостью |
| Звуковая катушка | Двойная, 2-дюймовая, алюминиевая |
| Импеданс | 2 x 2 Ом (двойная катушка) |
| Номинальная мощность (RMS) | 800 Вт |
| Максимальная мощность (пиковая) | 1600 Вт |
| Чувствительность | 86 дБ (1 Вт/1 м) |
| Частотный диапазон | 30 Гц - 500 Гц |
| Рекомендуемый объем корпуса (закрытый) | 15 - 20 литров |
| Рекомендуемый объем корпуса (фазоинвертор) | 20 - 28 литров |
| Установочная глубина | 130 мм |
| Установочное отверстие | 195 мм |
| Внешний диаметр | 230 мм |
| Вес | 2,8 кг |
| Магнит | Ферритовый, 170 мм |
| Клеммы | Позолоченные, пружинные |
| Рекомендации по установке | Устанавливать в прочный корпус, избегать повреждения подвеса |
| Уход и чистка | Протирать сухой тканью, избегать влаги |
| Безопасность | Не превышать номинальную мощность, избегать короткого замыкания |
| Ресурс и ремонтопригодность | Замена звуковой катушки и подвеса возможна в сервисном центре |
Часто задаваемые вопросы - Apocalypse AP-W81A Deaf Bonce
Вопросы пользователей о Apocalypse AP-W81A Deaf Bonce
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего колонка в формате PDF бесплатно! Найдите своё руководство Apocalypse AP-W81A - Deaf Bonce и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Apocalypse AP-W81A бренда Deaf Bonce.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AP-W81A Deaf Bonce
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
НЧ-ДИНАМИКИ
- Введение
- Меры предосторожности
- Способы подключения
- Рекомендуемые настройки усилителя, фильтрация
- Технические характеристики

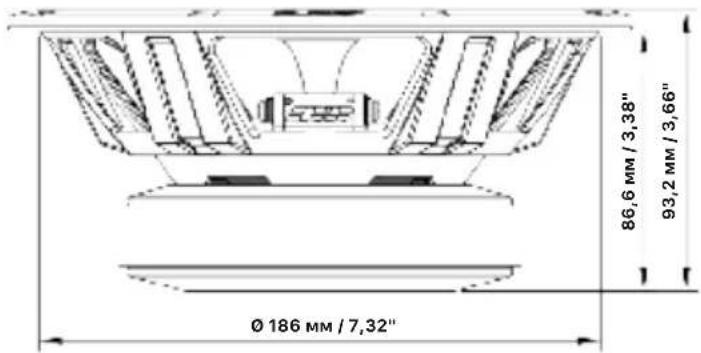

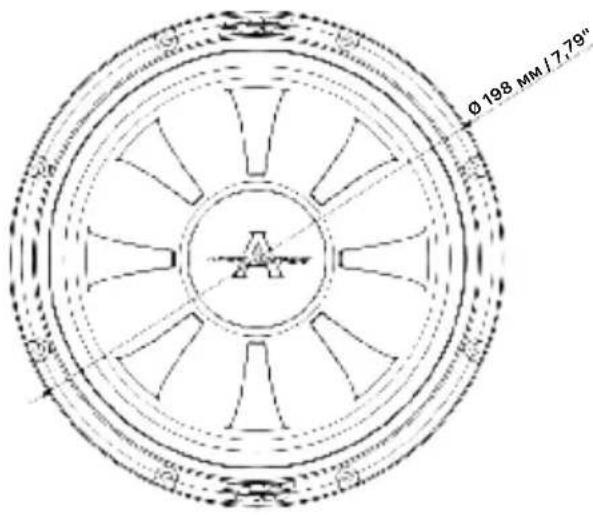

- Размеры
- Комплектация
- Информация по гарантийному и сервисному обслуживанию
- Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)
GLOBAL SPONSOR
dbDRAM
1. В В ЕД ЕН ИЕ
Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.
2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И
- Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
- Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
- Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
- При работе с инструментами соблюдайте технику безопасности.
- Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
- Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
- Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
- При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
- Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
- Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
- Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
- Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!
3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИЯ
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.
Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

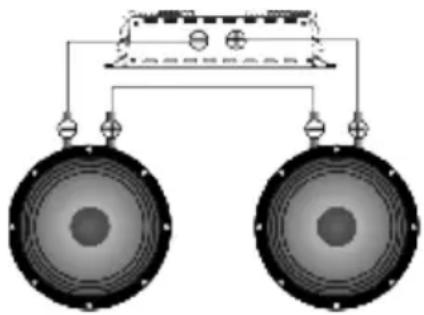

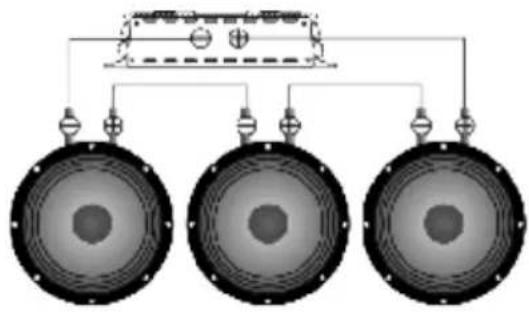

Последовательное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 НЧ | 8 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 НЧ | 12 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 16 Ом |

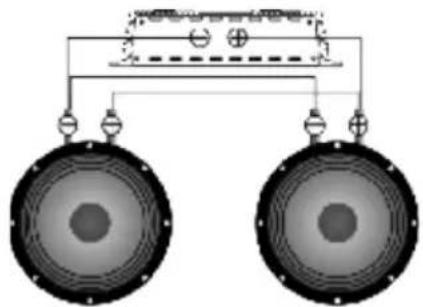

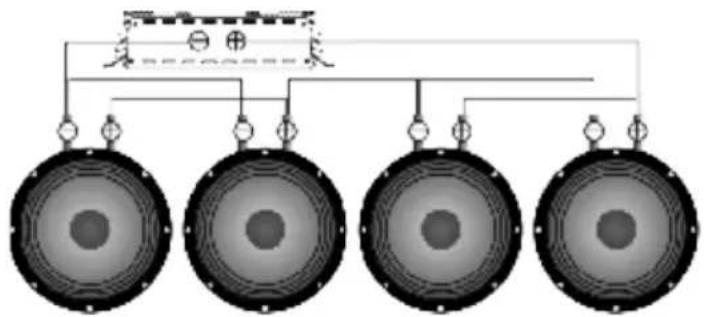

Параллельное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 НЧ | 2 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 НЧ | 1,33 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 1 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 НЧ | 4 Ом |
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

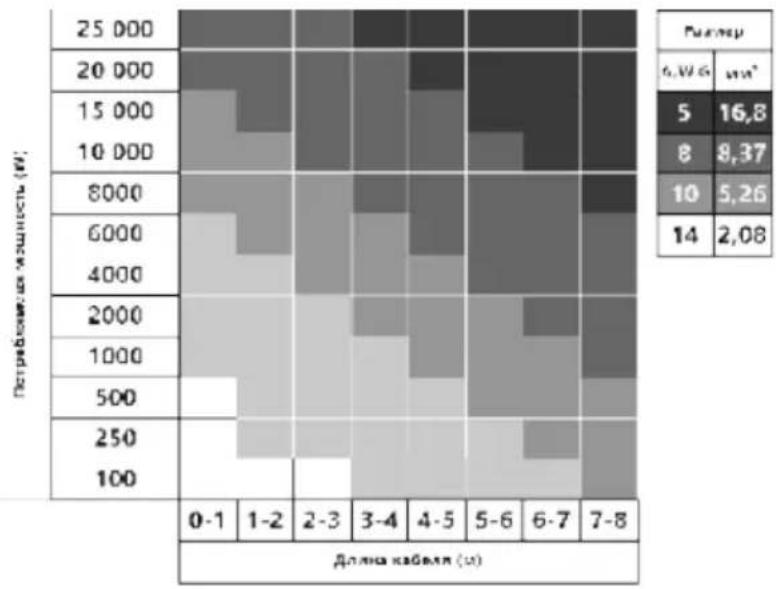

Выбор сечения акустических кабелей
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.
heatmap

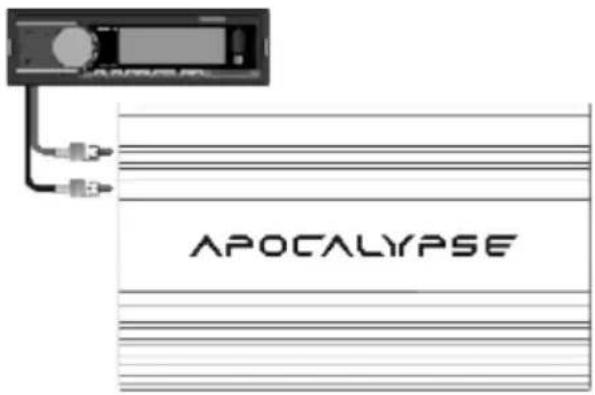

| Петребеня и жашность (к) | 25 000 | 20 000 | 15 000 | 10 000 | 8000 | 6000 | 4000 | 2000 | 1000 | 500 | 250 | 100 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | Длина кабеля (к) | 0-1 | 1-2 | 2-3 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | | | | |От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

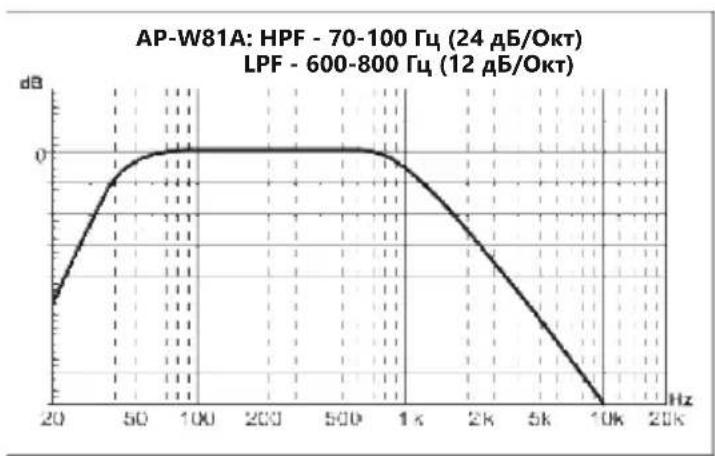

Рекомендуемые настройки фильтров:
Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра)-70-100 Гц (24 дБ/Окт)
Фильтр низких частот LPF (Фильтр, который обрезает все частоты выше частоты установки фильтра)-600-800 Гц (12 дБ/Окт)
Рекомендуемые усилители: AAK-180.4, AAK-201.4D, AAB-1200.2D, AAB-600.2D, AAB-500.4D, AAB-400.4D, AAB-300.4D, ARU 3000/ , AHL-300.4, AHL-200.4- 2 .
line
| Frequency (Hz) | Power (dB) | | -------------- | ---------- | | 20 | -3.0 | | 50 | 0.0 | | 100 | 0.0 | | 200 | 0.0 | | 500 | 0.0 | | 1k | 0.0 | | 2k | -2.0 | | 5k | -6.0 | | 10k | -12.0 | | 20k | -18.0 |- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AP-W81A |
| Размер (Дюйм) | 8 |
| Материал подвеса | Ткань |
| Материал диффузора | Прессованная целлюлоза |
| Материал корзины | Штампованная сталь |
| Материал магнита | Феррит |
| Мощность RMS (Вт) | 250 |
| Мощность MAX (Вт) | 500 |
| Диаметр звуковой катушки (Дюйм) | 2 |
| Материал намотки катушки | Медь |
| Диапазон частот (Гц) | 70 - 5 000 |
ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА
| Impedance (OM) | 4 |
| SPL (ДБ) | 90,5 |
| Fs (Гц) | 68 |
| Vas (Л) | 15 |
| Qts | 0,55 |
| BL | 7,7 |
Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

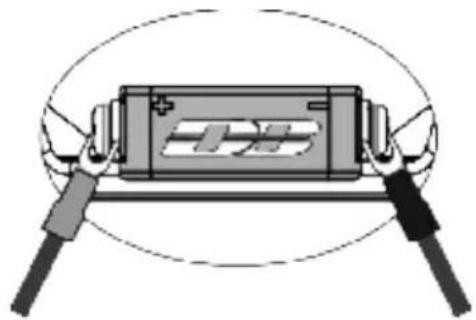

Подключение терминалов
- НЧ динамик - 2 шт.
- Инструкция пользователя - 1 шт.
- Гарантийный талон - 1 шт.
8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ
RU
Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)
Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
Производитель: Ningbo Sound Solution I&E Trading Co., Ltd
Произведено в Китае
