MD-305 - Микрофон Oktava - Бесплатное руководство пользователя

Тип продукта	Динамический микрофон
Бренд	Oktava
Модель	MD-305
Диаграмма направленности	Кардиоида
Частотный диапазон	50 Гц – 16000 Гц
Чувствительность	-53 дБ (1 мВт/Па)
Импеданс	600 Ом
Разъем	XLR-3 (балансный)
Размеры (Длина x Диаметр)	165 мм x 50 мм
Вес	300 г
Материал	Металлический корпус с черным покрытием
Тип магнита	Неодимовый
Требуется фантомное питание	Нет (динамический)
Выключатель	Нет
Работа	Подключается через XLR-кабель к микшеру/интерфейсу
Инструкции по очистке	Протирать мягкой сухой тканью; избегать влаги
Хранение	В сухом, защищенном от пыли чехле
Предупреждения по безопасности	Держать подальше от жидкостей и экстремальных температур
Наличие запасных частей	Обращаться в авторизованные сервисные центры Oktava
Ремонтопригодность	Сменные капсюль и кабель

Часто задаваемые вопросы - MD-305 Oktava

Является ли Oktava MD-305 конденсаторным микрофоном?

Нет, MD-305 — динамический микрофон. Он не требует фантомного питания и идеально подходит для живого вокала и инструментов.

Какой тип разъема использует MD-305?

Он использует стандартный разъем XLR-3 (балансный) для подключения к микшерным пультам, аудиоинтерфейсам или звуковым системам.

Нужно ли MD-305 фантомное питание?

Нет, как динамический микрофон, он не требует фантомного питания. Он работает пассивно.

Какая диаграмма направленности у MD-305?

У него кардиоидная диаграмма направленности, которая улавливает звук спереди и уменьшает фоновый шум с боков и сзади.

Подходит ли MD-305 для записи вокала?

Да, он подходит для вокала и инструментов, особенно для живых выступлений или домашних студий.

Как чистить Oktava MD-305?

Аккуратно протрите корпус мягкой сухой тканью. Избегайте использования жидкостей или абразивных материалов. Держите область решетки сухой.

Можно ли использовать MD-305 с компьютером?

Да, но вам потребуется аудиоинтерфейс или микшер с XLR-входом, который подключается к компьютеру через USB или другое цифровое соединение.

Каков частотный диапазон MD-305?

Частотный диапазон составляет от 50 Гц до 16000 Гц, что обеспечивает четкое воспроизведение голоса и инструментов.

Поставляется ли MD-305 с кабелем?

Обычно микрофон продается без кабеля. Вам необходимо приобрести стандартный XLR-кабель отдельно.

Как уменьшить обратную связь при использовании MD-305?

Расположите микрофон близко к источнику звука и держите его подальше от динамиков. Кардиоидная диаграмма помогает подавлять обратную связь сзади.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MD-305 Oktava

ДИНАМИЧЕСКИЙ ВОКАЛЬНЫЙ МИКРОФОН

DYNAMIC VOCAL MICROPHONE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

OPERATION MANUAL

СОДЕРЖАНИЕ

О КОМПАНИИ 4

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ 5

НАЗНАЧЕНИЕ 6

КОМПЛЕКТНОСТЬ 7

ОСОБЕННОСТИ ПРИМЕНЕНИЯ 10

ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ 11

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 12

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 14

ГАРАНТИИ ИЗГОТОВИТЕЛЯ 15

ЗАМЕТКИ 16

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ/ПРОДАЖЕ 17

ГАРАНТИЙНЫЙ ТАЛОН 18

О КОМПАНИИ

«Октава» — легендарный бренд, занимающий лидирующие позиции в области производства уникального электроакустического оборудования. Предприятие ведет разработки и серийно выпускает продукцию как гражданского, так и военно-технического назначения, имеет многолетний опыт производства микрофонной техники, гарнитур и телефонной аппаратуры.

Основанная на заре радиофикации в 1927 году в городе Туле, «Октава» стала культовым брендом, известным по всему миру. Именно в микрофон «Октавы» Гагарин сказал свое знаменитое «Поехали»! Продукция пользуется популярностью по всему миру, и даже такие мэтры, как U2, Sting, Iron Maiden и Radiohead, используют микрофонную технику «Октавы» в своей работе.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Перед использованием микрофона внимательно изучите руководство по эксплуатации.
• Храните руководство в надежном, доступном для всех пользователей месте.
• Всегда передавайте микрофон третьим лицам вместе с руководством по эксплуатации.
• Используйте микрофон только по назначению в соответствии с данным руководством.
• Не допускайте попадания жидкости в микрофон, так как это может вызвать короткое замыкание в электронных узлах или повредить механические узлы.
• Очищайте микрофон только мягкой, слегка увлажненной тканью. Растворители или чистящие средства могут повредить поверхность или попасть внутрь изделия.
• Не подвергайте микрофон воздействию предельно низких и предельно высоких температур.
• Не вскрывайте корпус микрофона самостоятельно. На микрофоны, вскрытые клиентами самостоятельно, гарантия не распространяется.

НАЗНАЧЕНИЕ

МД-305 ручной динамический микрофон предназначен для подзвучивания и записи вокала, речи, музыкальных инструментов на концертных площадках, караоке, репетициях и других мероприятий.

ОСОБЕННОСТИ

■ реалистичная передача голоса;
- прочный металлический корпус;
▪ встроенный амортизатор;
- изготовлен в России.

ОБЛАСТИ ПРИМЕНЕНИЯ\*

• речь/вокал;
• концертные площадки;
• репетиционные помещения;
• домашние студии звукозаписи.

КОМПЛЕКТНОСТЬ

1. Микрофон МД-305
2. Микрофонный держатель
3. Чехол
4. Руководство по эксплуатации
5. Упаковка

ПОДГОТОВКА К РАБОТЕ

УСТАНОВКА МИКРОФОНА В ДЕРЖАТЕЛЬ

1. Закрепите микрофонный держатель на микрофонной стойке (рис. 1)
2. Установите микрофон в держатель согласно схеме (рис. 2)
3. Установите микрофон под необходимым углом и затяните его лепестковым зажимным винтом (рис. 3)

ПРИСОЕДИНЕНИЕ МИКРОФОНА

1. Присоедините микрофон к микшерному пульту
   или аудиоинтерфейсу микрофонным кабелем XLR-3 (рис. 4)
2. Убедитесь, что фантомное питание на микшерном пульте отключено

BM XLR-3 → XLR-3 XLR-3

рис. 4

ОСОБЕННОСТИ ПРИМЕНЕНИЯ

1. Установите микрофон на стойку с помощью микрофонного держателя
2. Подключите микрофон к аппаратуре с помощью микрофонного кабеля
3. Направьте микрофон на источник звука.
4. Для подавления внешних шумов следите за тем, чтобы в активной зоне микрофона отсутствовали посторонние источники звука

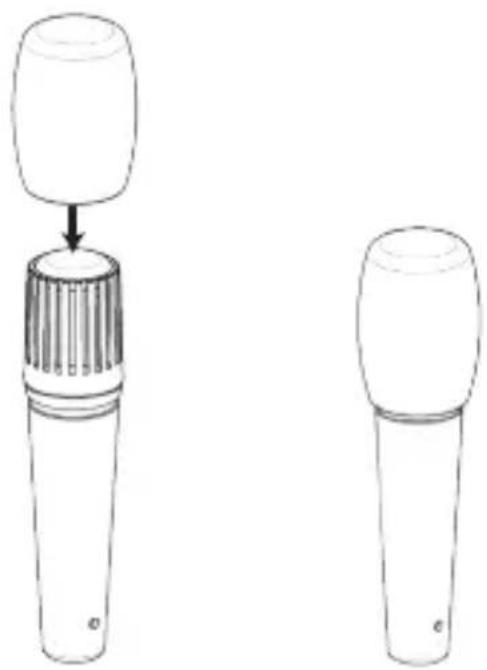

5. Для увеличения срока эксплуатации микрофона при работе с вокалистами рекомендуется использовать ветрозащитный колпачок (рис. 5)

ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ

• Микрофон предназначен для работы в закрытых помещениях при температуре окружающего воздуха от 10 °C до 40 °C и относительной влажности воздуха до 93% при 25 °C.
• Не подвергайте микрофон резким сотрясениям и ударам.
• Не допускайте попадания воды внутрь микрофона.
• Не используйте для протирки микрофона органические растворители (бензин, дихлорэтан, спирт и др.).
• Не используйте и не храните микрофон в помещениях, содержащих в воздухе кислотные и другие агрессивные примеси.
• Храните микрофон в сухом, чистом и непыльном помещении при комнатной температуре, используя упаковку или чехол, поставляемые в комплекте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип преобразования	Динамический
Характеристика направленности	Кардиоида
Частотный диапазон	50 Гц – 16 000 Гц
Чувствительность на 1000 Гц	1,5 мВ/Па
Модуль полного электрического сопротивления	260 Ом
Диаметр	41 мм
Длина	182 мм
Вес	250 г

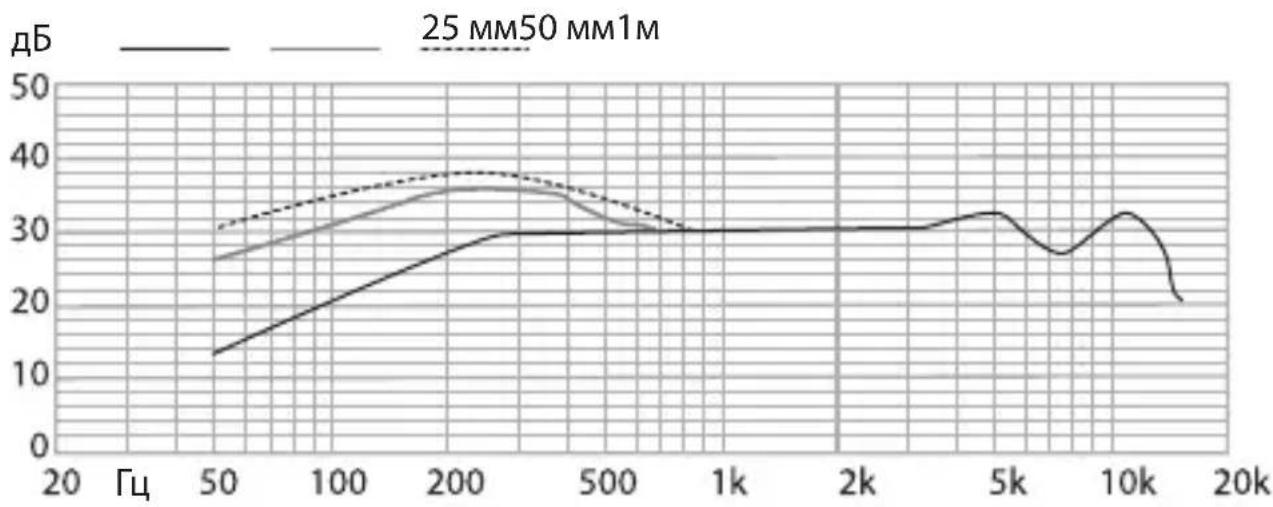

ТИПОВАЯ ЧАСТОТНАЯ ХАРАКТЕРИСТИКА

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Проблема	Возможная причина	Рекомендации по устранению
Микрофон не работает	Микшерный пульт не соединен с сетью.	Проверьте присоединение к сети.
	Не включено питание на микшерном пульте.	Проверьте соответствующие кнопки включения микшерного пульта.
Искажения звука	Неверно настроена входная чувствительность или предусиление последующего усилителя.	Уменьшите входную чувствительность или предусиление последующего прибора таким образом, чтобы осталось достаточно резерва модуляции.
	Передача корпусного шума.	Используйте подходящее крепление на микрофонную стойку (см. стр. 8).
Глухой звук	Не учитывается характеристика направленности.	Проверьте правильность установки микрофона.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• Предприятие-изготовитель гарантирует соответствие технических характеристик микрофона при соблюдении потребителем условий и правил эксплуатации и хранения, установленных в настоящем руководстве.
• Гарантийный срок изделия — 24 месяца со дня приобретения потребителем.
• Предприятие-изготовитель в течение гарантийного срока гарантирует безвозмездную замену или ремонт микрофона, не соответствующего требованиям настоящего руководства по вине предприятия-изготовителя.
• Без предъявления свидетельства о продаже претензии к микрофону не принимаются.
• Пожалуйста, после окончания срока службы утилизируйте микрофон в местном пункте приема вторсырья или в центре утилизации.

ПАО «Октава»

Россия, 300000,

г. Тула, ул. Каминского, д. 24

E-mail: [e-mail]

Oktavatula.ru

ЗАМЕТКИ

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

марка изделия

серийный номер

Изготовлен и признан годным к эксплуатации

Главный контролер

М.П. личная подпись

расшифровка подписи

год, месяц, число

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

марка изделия

серийный номер

наименование торговой организации

М.П. подпись продавца

расшифровка подписи

год, месяц, число

С УСЛОВИЯМИ ГАРАНТИИ ОЗНАКОМЛЕН И СОГЛАСЕН

подпись покупателя

расшифровка подписи

ГАРАНТИЙНЫЙ ТАЛОН

На гарантийное обслуживание (ремонт) N° 1

Микрофон динамический МД-305

N°

серийный номер изделия

дата поступления в ремонт

ответственный за ремонт Ф.И.О

М.П. подпись

ГАРАНТИЙНЫЙ ТАЛОН

На гарантийное обслуживание (ремонт) N° 2

Микрофон динамический МД-305

N^

серийный номер изделия

дата поступления в ремонт

ответственный за ремонт Ф.И.О

М.П. подпись

ГАРАНТИЙНЫЙ ТАЛОН

На гарантийное обслуживание (ремонт) N° 1

Микрофон динамический МД-305

N^

серийный номер изделия

дата поступления в ремонт

причина поступления в ремонт

кем продано

подпись продавцаМ.П.

сведения о проведенном ремонте

M.Π.

ремонтной организации

подпись, расшифровка

адрес владельца

Ф.И.О. и подпись владельца

ГАРАНТИЙНЫЙ ТАЛОН

На гарантийное обслуживание (ремонт) N° 2

Микрофон динамический МД-305

N^

серийный номер изделия

дата поступления в ремонт

причина поступления в ремонт

кем продано

М.П. подпись продавца

сведения о проведенном ремонте

M.Π.

ремонтной организации

подпись, расшифровка

адрес владельца

Ф.И.О. и подпись владельца

CONTENT

ABOUT US 24
