MTA3301 - Support pour écran plat Chief - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для плоской панели
Бренд	Chief
Модель	MTA3301
Совместимые размеры экрана	от 32" до 65"
Совместимость VESA	от 200x200 до 600x400
Максимальная нагрузка	125 фунтов (56,7 кг)
Диапазон наклона	от 0° до +15°
Регулировка уровня	±1°
Размеры настенной пластины	29,25" x 15,5" (74,3 x 39,4 см)
Профиль крепления	Низкий профиль, 1,5" от стены
Материал конструкции	Сталь, с фланцами и сваркой
Отделка	Черное порошковое покрытие
Крепеж в комплекте	Да, все необходимые винты и шайбы
Тип установки	Крепление к стойкам стены
Сертификация безопасности	Сертифицировано UL
Гарантия	10 лет
Инструкции по очистке	Протирайте мягкой сухой тканью; не используйте растворители или абразивы
Наличие запасных частей	Запасные комплекты крепежа доступны от Chief

Часто задаваемые вопросы - MTA3301 Chief

Какова максимальная нагрузка крепления Chief MTA3301?

Максимальная нагрузка составляет 125 фунтов (56,7 кг).

Какие шаблоны VESA поддерживает MTA3301?

Он поддерживает шаблоны VESA от 200x200 до 600x400.

Есть ли у крепления возможность наклона?

Да, оно обеспечивает наклон от 0° до +15° для оптимального угла обзора.

Какое расстояние от стены после установки?

Крепление имеет низкий профиль 1,5 дюйма (3,8 см) от стены.

Входит ли крепеж в комплект?

Да, в комплект входят все необходимые винты, шайбы и прокладки для большинства экранов.

Можно ли установить крепление на бетонные стены?

Крепление предназначено для деревянных стоек стен. Для бетона или кирпича используйте соответствующие анкеры (не входят в комплект).

Каков гарантийный срок для Chief MTA3301?

Chief предоставляет 10-летнюю гарантию от дефектов материалов и изготовления.

Как чистить крепление?

Чистите мягкой сухой тканью. Избегайте растворителей, абразивов или агрессивных химикатов.

Доступны ли запасные части для этого крепления?

Да, запасные комплекты крепежа можно заказать в службе поддержки Chief или на сайте.

Есть ли у крепления сертификаты безопасности?

Да, оно сертифицировано UL по безопасности и надежности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MTA3301 Chief

ИНСТРУКЦИИ ПО УСТАНОВКЕ

ИНСТРУКЦИИ ПО УСТАНОВКЕ

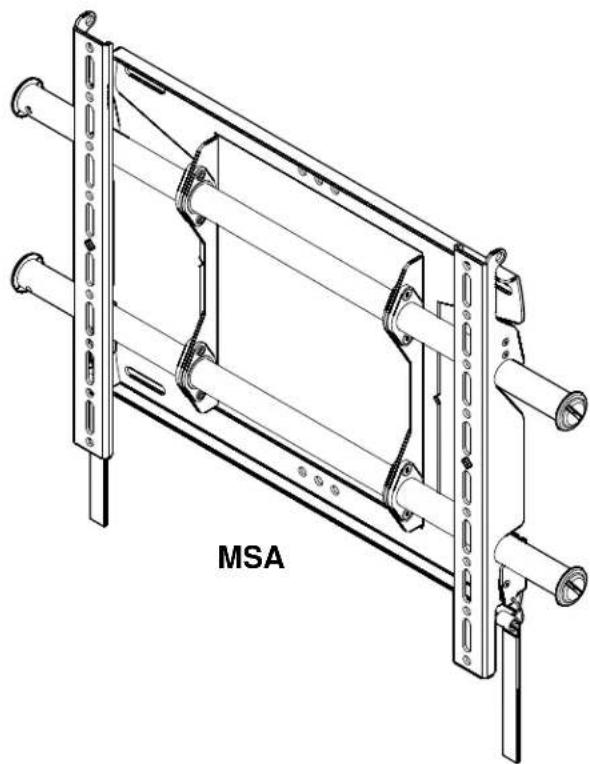

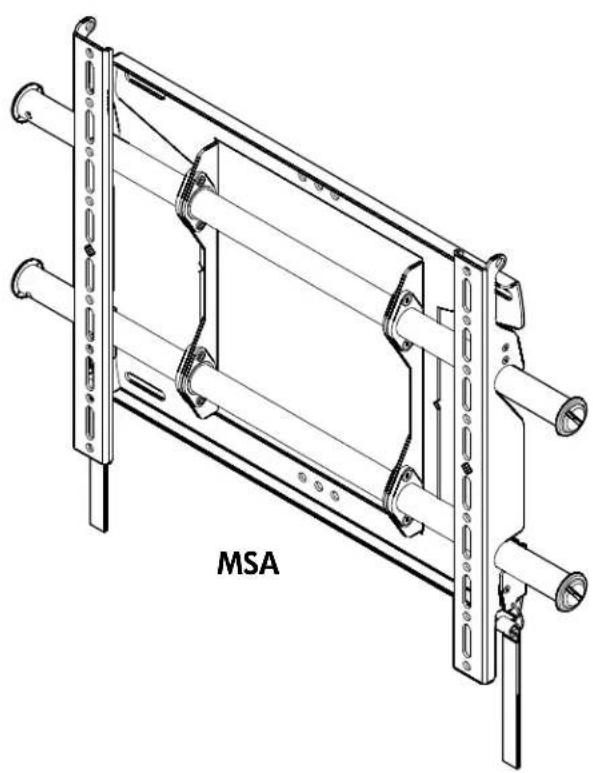

FUSION СРЕДНИЕ КРОНШТЕЙНЫ ДЛЯ ПЛОСКИХ ЭКРАНОВ

ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ

Компания Milestone AV Technologies и ее дочерние компании и филиалы (обобщенно "Milestone") стремятся сделать это руководство точным и полным. Однако информация, содержащаяся в этом руководстве, может не освещать всех деталей, условий или видоизменений, а также может не предусматривать всех возможных случаев установки или использования данного продукта. Содержащаяся в данном документе информация может быть изменена без уведомления или какого-либо обязательства со стороны компании. Milestone не предоставляет гарантий, прямых или косвенных, по информации, содержащейся в руководстве. Milestone не берет на себя ответственность за точность, полноту или достаточность информации, содержащейся в данном документе.

Chief® – это зарегистрированная торговая марка компании Milestone AV Technologies. Все права защищены.

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

И ПРЕДОСТЕРЕЖЕНИЯ!

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ – информирует о возможности получения серьезных или смертельных травм при невыполнении инструкций.

ВНИМАНИЕ. ВНИМАНИЕ – информирует о возможности повреждения или выхода из строя оборудования при невыполнении соответствующих инструкций.

ПРЕДУПРЕЖДЕНИЕ. Невнимательное прочтение и несоблюдение следующих инструкций может привести к получению серьезных травм, повреждению оборудования или прекращению действия заводской гарантии! Обязанность лица, выполняющего установку, – с помощью предоставленных инструкций убедиться, что все компоненты правильно собраны и установлены.

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала стены в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина штукатурки на стене, к которой крепятся кронштейны, должна составлять не более 1,6 см.

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что общий вес всех компонентов, расположенных между MSA/MTA и монитором (включительно), не превышает 125 фунтов (56,7 кг) для монтажа на две стойки или бетонную стену и 75 фунтов (34,0 кг) для монтажа на одну деревянную стойку.

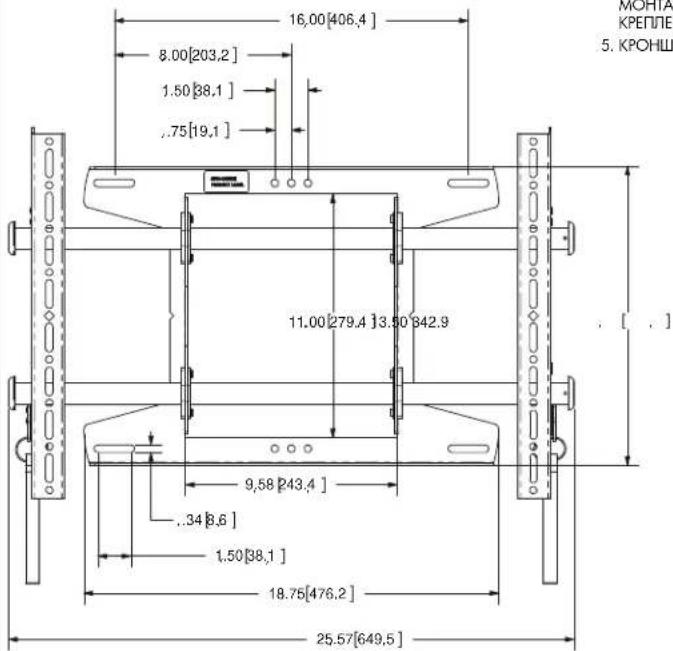

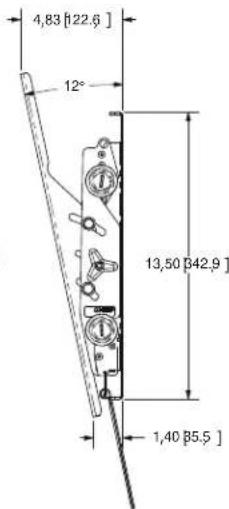

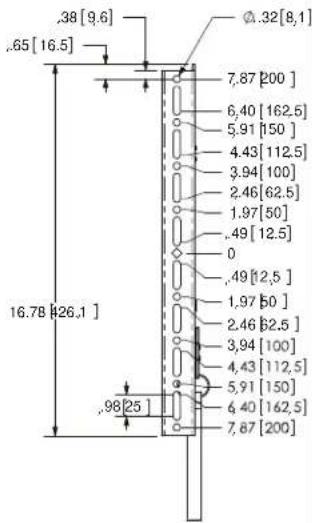

РАЗМЕРЫ

ПРИМЕЧАНИЯ.

1. МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 581,6мм (22,9") БЕЗ ПЕРЕВОРОТА ВЕРТИКАЛЬНЫХ ПЛАНОК.
2. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 647,7 мм (25,5").
3. ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
4. ДЛЯ ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2мм (,56")
   МОНТАЖНЫЕ РЕЙКИ МОЖНО СДВИНУТЬ ВЛЕВО ИЛИ ВПРАВО ДЛЯ СДВИГАЕМЫХ КРЕПЛЕНИЙ.
5. КРОНШТЕЙН ГЛУБИНОЙ 49,8 мм (1,96") ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ.

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

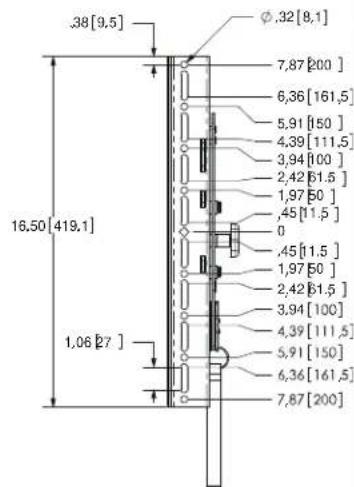

MSA

1. МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 558,8мм (22") БЕЗ ПЕРЕВОРОТА ВЕРТИКАЛЬНЫХ ПЛАНОК.
2. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 673,1 мм (26,5").
3. ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ДЛЯ ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2мм („56“).
4. МОНТАЖНЫЕ РЕЙКИ МОЖНО СДВИНУТЬ ВЛЕВО ИЛИ ВПРАВО ДЛЯ СДВИГАЕМЫХ КРЕПЛЕНИЙ.
5. КРОНШТЕЙН ГЛУБИНОЙ 50,5м (1,99") ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ.

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИПЛИМЕТРЫ] ДЮЙМЫ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

	Затянуть крепежный элемент		Карандашная пометка
	Ослабить крепежный элемент		Просверлить отверстие
	Крестообразная отвертка		Отрегулировать
	Открытый рожковый ключ		Удалить
	Вручную		Дополнительно
	Ключ с шестигранной головкой		Специальный ключ

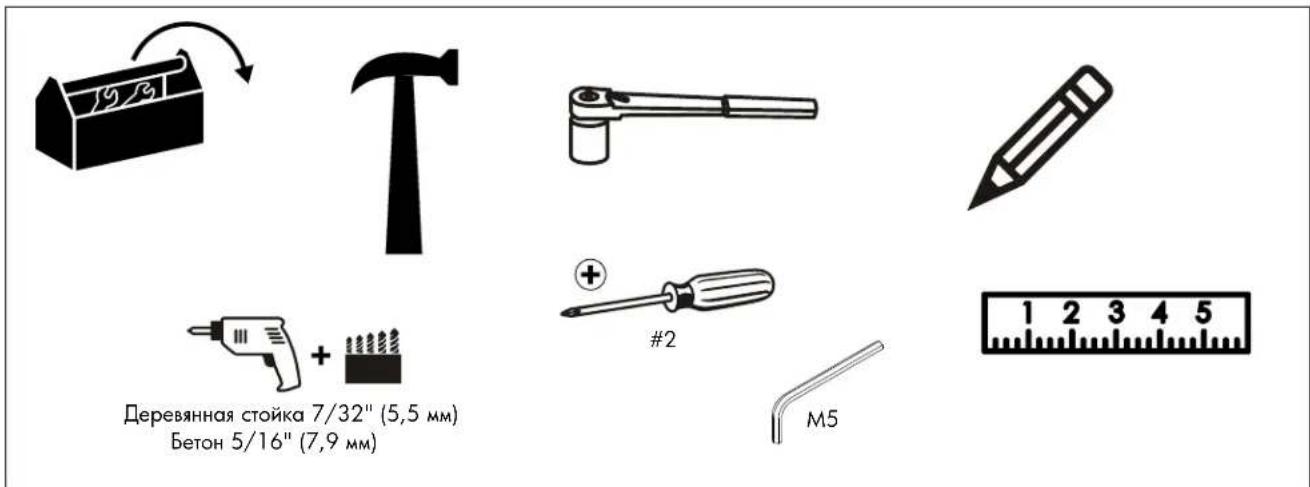

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ

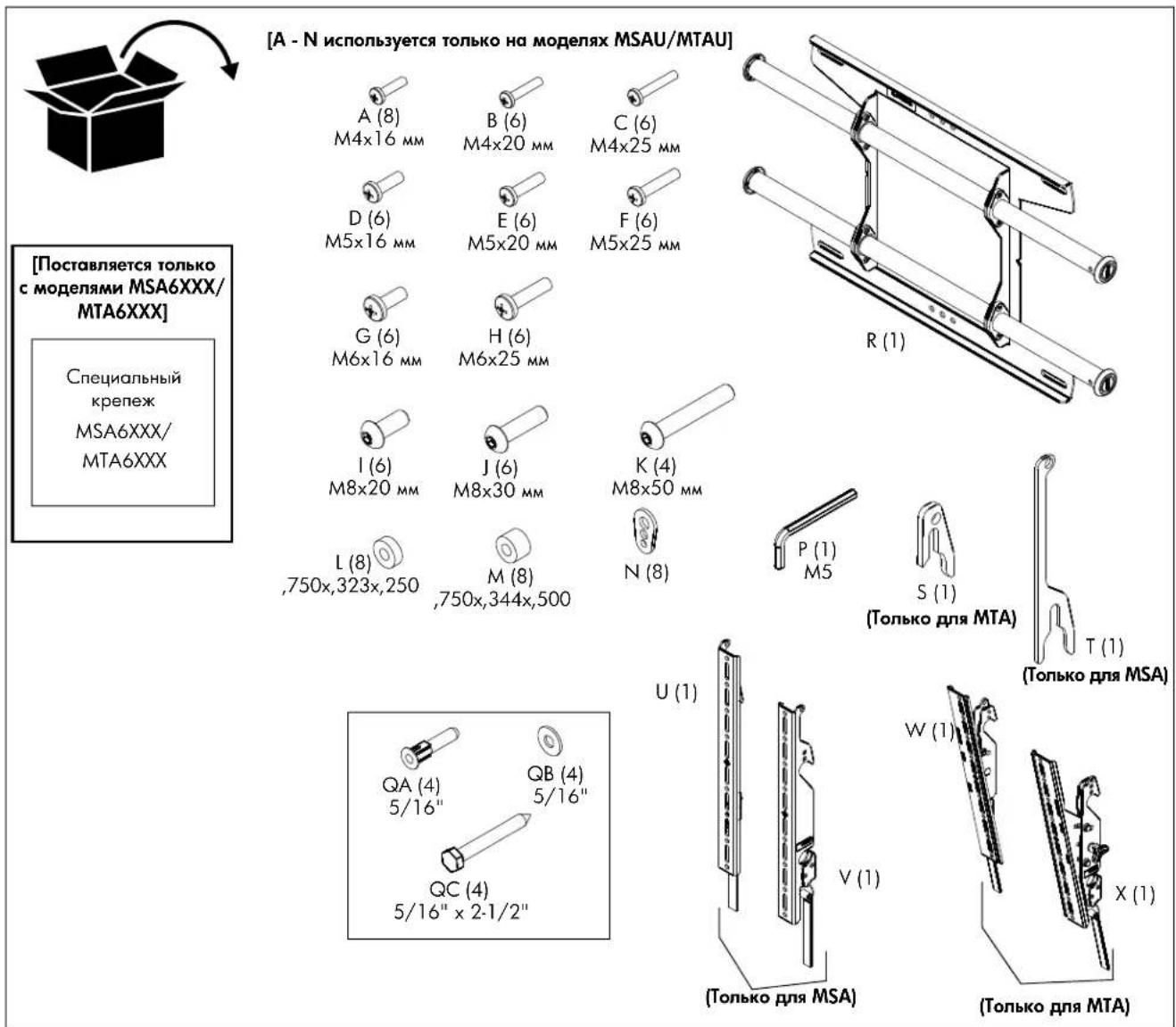

КОМПОНЕНТЫ

УСТАНОВКА

Модели МТА и MSA предназначены для монтажа непосредственно на бетонную или деревянную каркасную стену. В модели МТА используются кронштейны, которые позволяют наклонять телевизор. В модели MSA используются неподвижные кронштейны, которые удерживают телевизор в вертикальном положении.

Определение места для монтажа

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны убедиться, что строительная конструкция в месте монтажа системы крепления может выдержать пятикратный вес системы MSA/MTA не превышает 125 фунтов (56,7 кг) для монтажа на две деревянные стойки и 75 фунтов (34,0 кг) для монтажа на одну деревянную стойку.

ПРЕДУПРЕЖДЕНИЕ. Дальнейшие инструкции см. в разделе Установка на деревянную каркасную стену или в разделе Установка на бетонную стену.

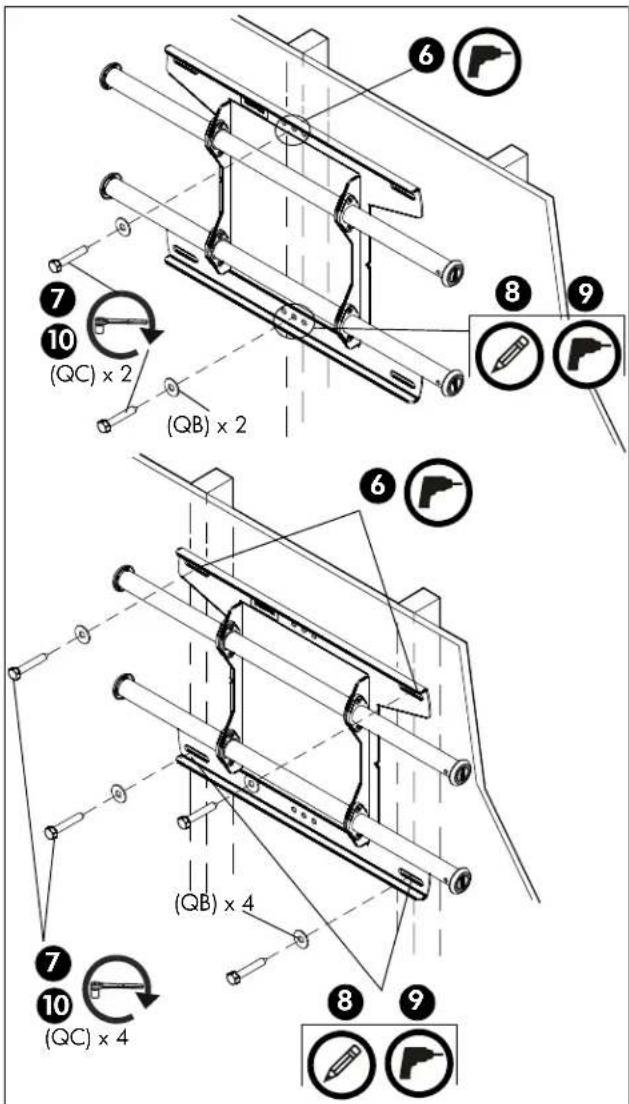

Установка на деревянную каркасную стену

1. Определите середину телевизионного экрана и место его расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от выбранного места.
   ПРИМЕЧАНИЕ. Если место расположения экрана находится над стойкой, используйте ее при монтаже на одну стойку.
   ПРИМЕЧАНИЕ. Используйте эту стойку и стойку слева или справа от нее при монтаже на две стойки.
3. Совместите прорези на креплении с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)
4. Отмерьте 152,4 мм вверх от средней линии и отметьте место верхнего монтажного отверстия.

рис. 1

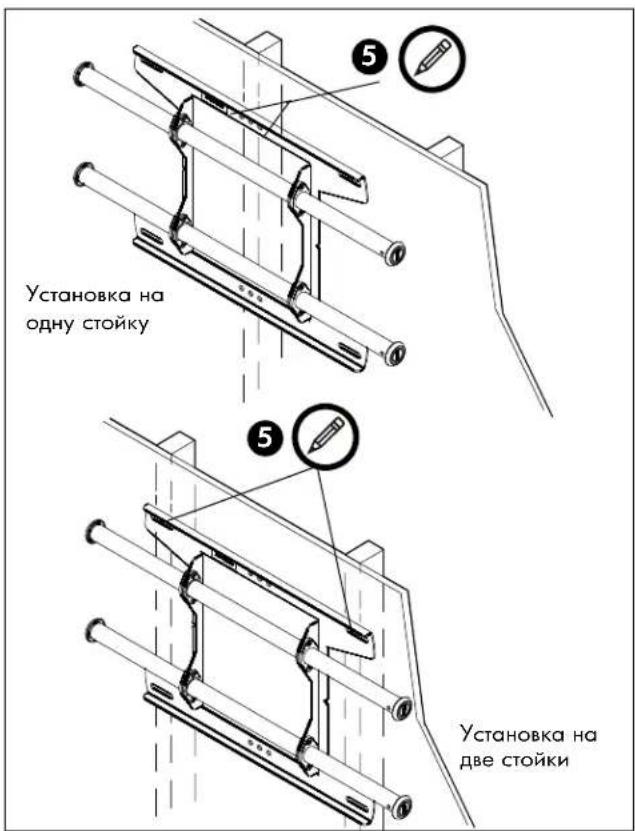

1. При помощи уровня сделайте на стене отметки на каждой из стоек каркаса там, где будут расположены верхние монтажные отверстия. (См. рис. 2)

ПРИМЕЧАНИЕ. MSA и MTA можно прикрепить через монтажные отверстия на двойных стойках или центральные монтажные отверстия на одной стойке. (См. рис. 2)

рис. 2

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСПЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

1. Просверлите в каждой стойке каркаса одно направляющее отверстие диаметром 5,5 мм.
2. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) [один болт и одна шайба для монтажа на одну стойку] прикрепите верхнюю часть крепления к стене. (См. рис. 3)
3. Отметьте точки размещения нижних монтажных отверстий и убедитесь в том, что эти точки расположены на стойках каркаса. (См. рис. 3)
4. Просверлите направляющие отверстия диаметром 5,5 мм в местах, отмеченных для нижних монтажных отверстий. (См. рис. 3)
5. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) [один болт и одна шайба для монтажа на одну стойку] прикрепите крепления к стене через нижние монтажные отверстия. (См. рис. 3)
6. Сдвиньте рейки к предполагаемому центру экрана.

Установка на бетонную стену

1. Определите середину телевизионного экрана и место его расположения на стене.

2. Совместите прорези на креплении с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)

3. Отмерьте 152,4 мм вверх от средней линии и отметьте место верхнего монтажного отверстия. (См. рис. 1)
4. При помощи уровня сделайте на стене отметки в местах размещения верхних монтажных отверстий. (См. рис. 4)

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСПЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

рис. 4

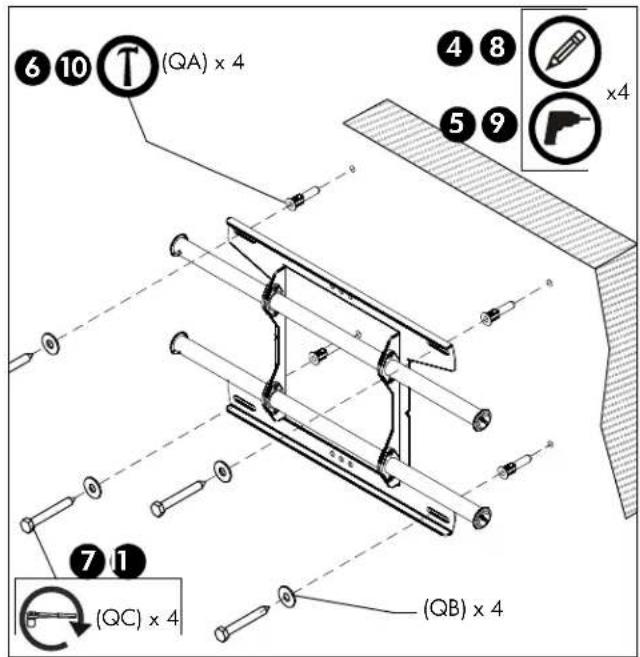

1. На каждой отметке просверлите одно направляющее отверстие диаметром 5/16".
2. Забейте молотком дюбели (QA) в каждое направляющее отверстие.
3. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть крепления к дюбелям в стене.

4. Отметьте точки размещения нижних монтажных пазов. (См. рис. 4)

5. Просверлите в отмеченных местах по одному направляющему отверстию. (См. рис. 4)

6. Забейте молотком дюбели (QA) в каждое направляющее отверстие.
   11С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия. (См. рис. 4)
7. Сдвиньте рейки к предполагаемому центру экрана.

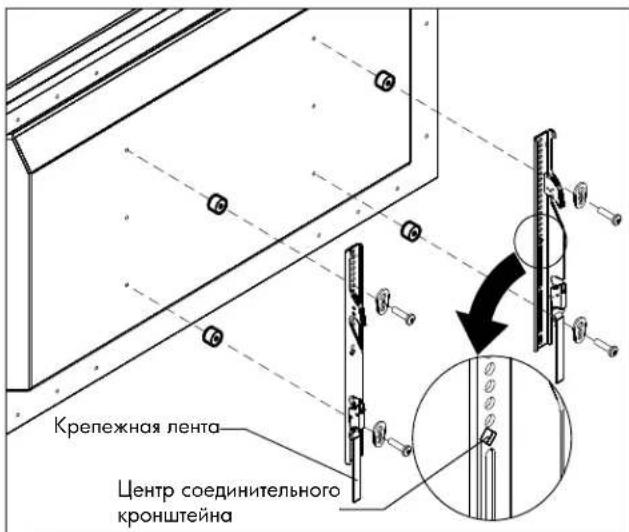

Крепление соединительных кронштейнов к телевизору

1. Совместите центр соединительного кронштейна со средней линией экрана. (см. рис. 4)

ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном кронштейне соответствует центру кронштейна.

рис. 5

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Использование винтов несоответствующего размера может привести к повреждению монитора. Винты соответствующего размера легко завинчиваются в монтажные отверстия монитора и входят в них полностью. Если необходимо использовать втулки, выберите более длинные винты того же диаметра.

1. Достаньте из пакета с фурнитурой (A-N) винты соответствующего размера, втулки (при необходимости) и шайбы и прикрепите соединительные кронштейны к тыльной стороне экрана. (См. рис. 5)

Перестановка соединительных кронштейнов (дополнительная возможность)

Если в ходе установки возникает необходимость изменить положение соединительных кронштейнов, это можно сделать несколькими способами.

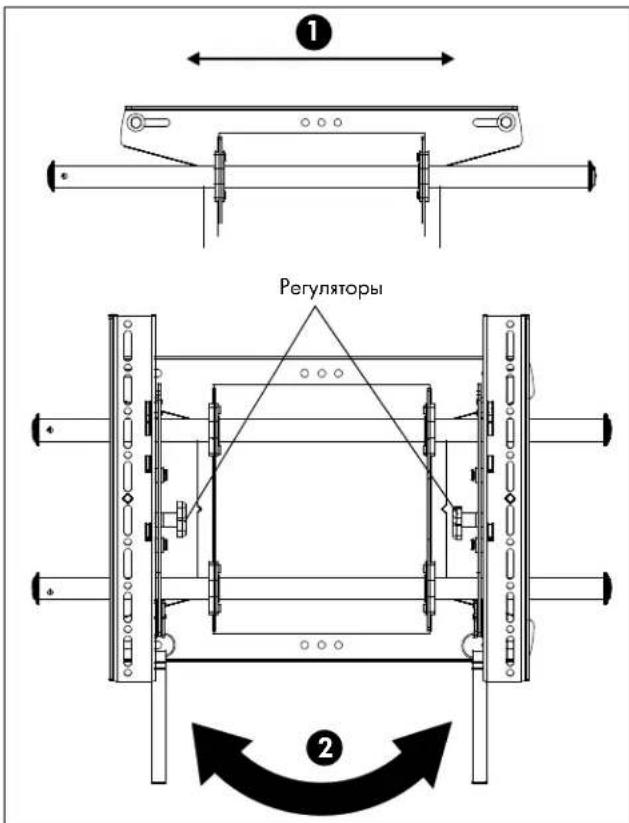

1. Кроншей можно сдвинуть горизонтально в ту или другую сторону относительно точки крепления. (См. рис. 6)
2. Левый и правый соединительные кронштейны можно поменять местами, используя регуляторы, расположенные с внутренней стороны соединительных кронштейнов модели МТА.(См. рис. 6)

рис. 6

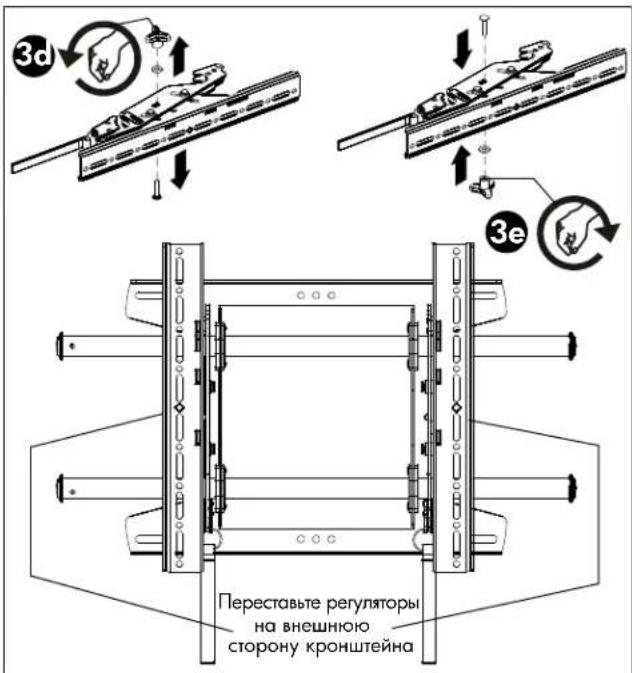

1. Если необходимо поменять местами соединительные кронштейны, измените положение регуляторов наклона на соединительных кронштейнах. (См. рис. 7)

a. Снимите монитор с системы крепления.
b. Снимите соединительные кронштейны с монитора.
с. Крепко удерживайте правый соединительный кронштейн в горизонтальном положении, чтобы втулки оставались неподвижными.
d. Снимите регулятор и шайбу и отвинтите винт.
e. Установите регулятор, винт и шайбу в обратном порядке с другой стороны кронштейна так, чтобы регулятор оказался с внутренней стороны.
f. Установите правый соединительный кронштейн с левой стороны настенной системы крепления.
g. Повторите действия, описанные в пунктах 3c–3f, для левого соединительного кронштейна.

рис. 7

Установка экрана в настенную систему крепления

1. Отрегулируйте длину крепежной ленты Velcro® (при необходимости) так, чтобы она не выступала за нижний край экрана. (См. рис. 8)

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от настенного монтажного кронштейна. (См. рис. 8)

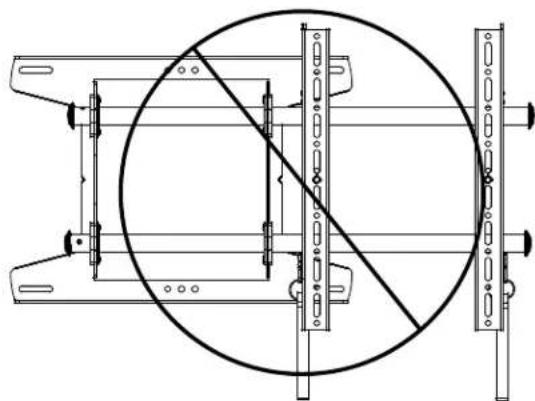

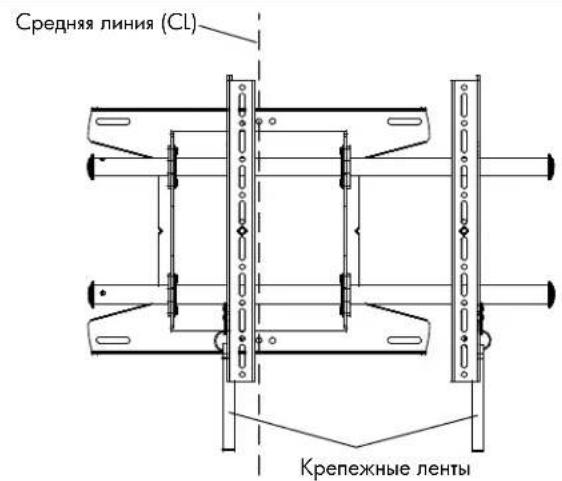

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от средней линии настенной системы крепления! (См. рис. 8)

ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от средней линии (CL) настенной системы крепления

ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от настенных монтажных кронштейнов!

рис. 8

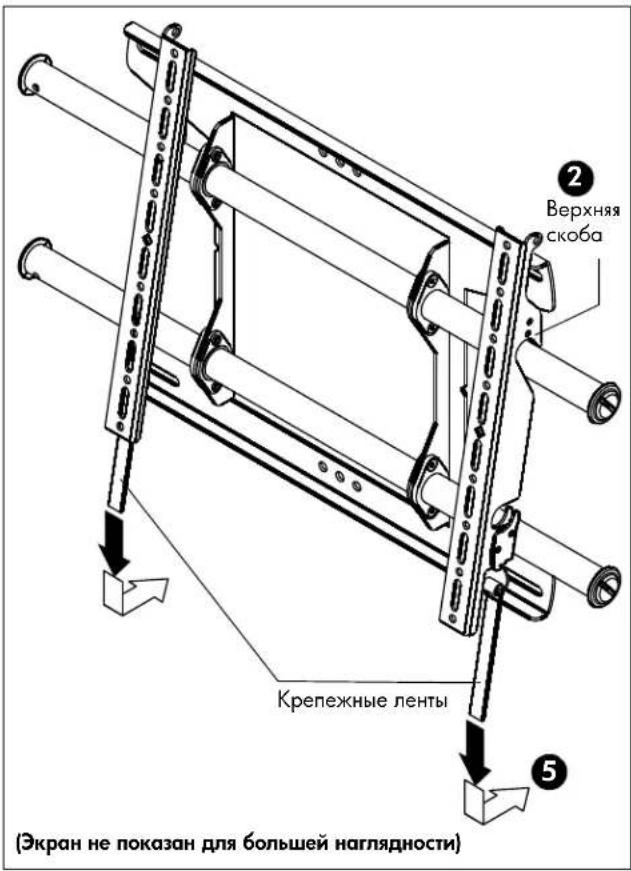

1. Повесьте верхние скобы соединительных кронштейнов на верхнюю рейку системы крепления. (См. рис. 9)

ПРИМЕЧАНИЕ. Первоначально экран устанавливается на некотором расстоянии от стены (как при использовании выдвижной опоры), чтобы облегчить доступ к кабелю.

1. Установите экран и рейки в положение, нужное для просмотра изображения.
2. Проложите кабели между стеной и рейками

ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы пальцы, руки и кабели не попадали в зоны защемления.

1. Потяните крепежные ленты вниз и заверните их к стене – таким образом вы прикрепите соединительные кронштейны к нижней рейке и зафиксируете нижний край экрана в системе крепления. (См. рис. 9)

рис. 9

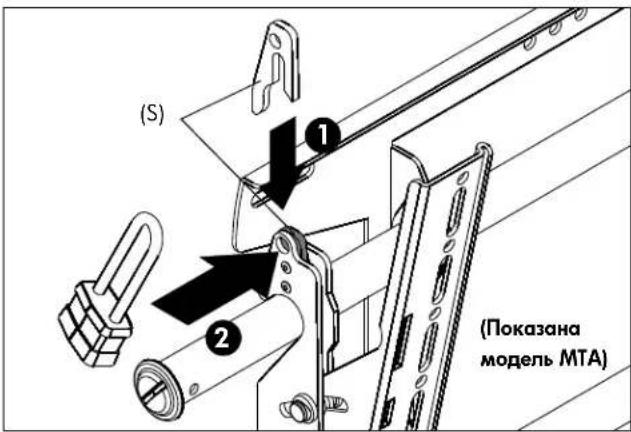

Запирание крепления (необязательно)

1. Установка на крепление дополнительной защитной скобы (S или T). (См. рис. 10)
2. Установка висячего замка (не входит в комплект) для полной безопасности.

рис. 10

CHIEF®

Chief Manufacturing, производственное подразделение компании Milestone AV Technologies.

8831-000025 Ред.03

©2011 Milestone AV Technologies, совместная компания Duchossois

www.chiefmfg.com

02/11
