РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LSM5241 Chief

INSTALLATION INSTRUCTIONS ИНСТРУКЦИИ ПО УСТАНОВКЕ

ИНСТРУКЦИИ ПО УСТАНОВКЕ

FUSION БОЛЬШИЕ КРОНШТЕЙНЫ ДЛЯ ПЛОСКИХ ЭКРАНОВ С НАСТРОЙКОЙ ВЫСОТЫ

ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ

Компания Milestone AV Technologies и ее дочерние компании и филиалы (обобщенно "Milestone") стремятся сделать это руководство точным и полным. Однако информация, содержащаяся в этом руководстве, может не освещать всех деталей, условий или видоизменений, а также может не предусматривать всех возможных случаев установки или использования данного продукта. Содержащаяся в данном документе информация может быть изменена без уведомления или какого-либо обязательства со стороны компании. Milestone не предоставляет гарантий, прямых или косвенных, по информации, содержащейся в руководстве. Milestone не берет на себя ответственность за точность, полноту или достаточность информации, содержащейся в данном документе.

Chief® – это зарегистрированная торговая марка компании Milestone AV Technologies. Все права защищены.

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ ЕДОСТЕРЕЖЕНИЯ!

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ – информирует о возможности получения серьезных или смертельных травм при невыполнении инструкций.

ВНИМАНИЕ. ВНИМАНИЕ – информирует о возможности повреждения или выхода из строя оборудования при невыполнении соответствующих инструкций.

ПРЕДУПРЕЖДЕНИЕ. Невнимательное прочтение и несоблюдение следующих инструкций может привести к получению серьезных травм, повреждению оборудования или прекращению действия заводской гарантии! Обязанность лица, выполняющего установку, – с помощью предоставленных инструкций убедиться, что все компоненты правильно собраны и установлены.

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала стены в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина штукатурки на стене, к которой крепятся кронштейны, должна составлять не более 1,6 см.

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что общий вес всех компонентов, расположенных на LSM/LTM, не превышает 200 фунтов (90,7 кг).

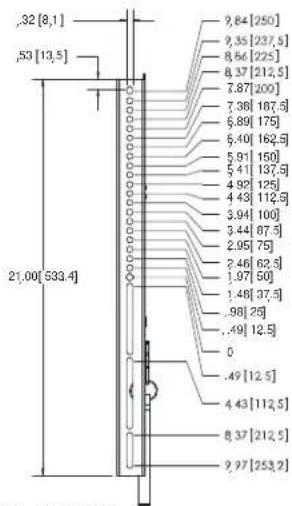

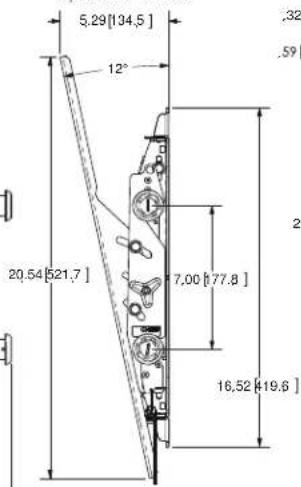

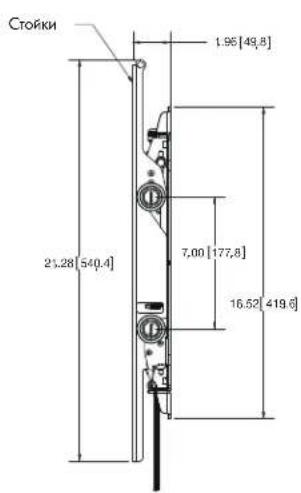

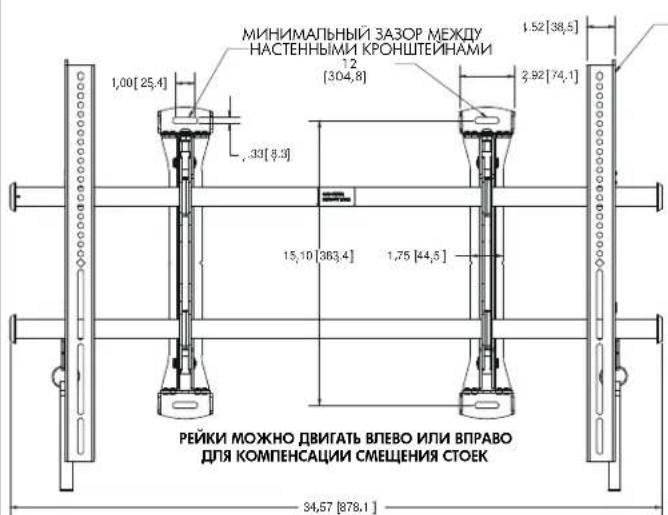

РАЗМЕРЫ

Примечания.

1. МАКСИМАЛЬНЫЙМОНТАЖНЫЙ ШАБЛОН - 807,7 мм (31,8") БЕЗ ПЕРЕВОРОТА
2. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБПОН СОСТАВЛЯЕТ 871,2 мм (34,3").
3. Для утопленных отверстий минимальный вертикальный подъем для зацепления скобы составляет 14,2 мм („56“)
4. Кронштейн глубиной 49,8 мм (1,96").

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

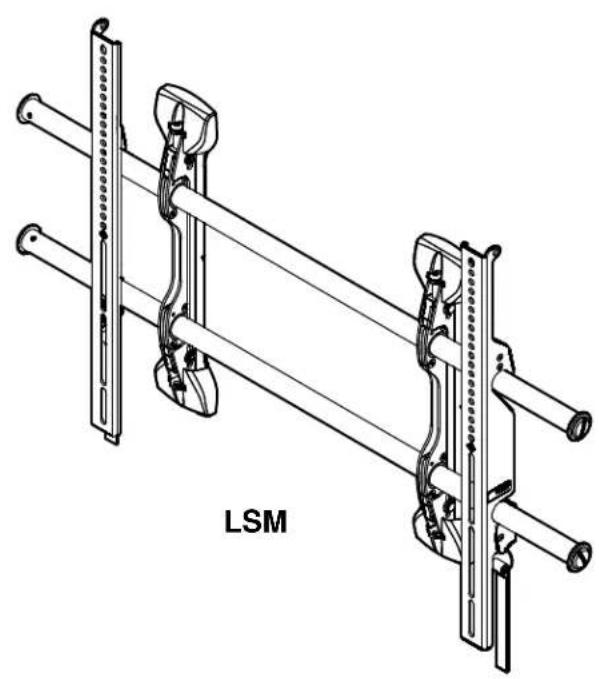

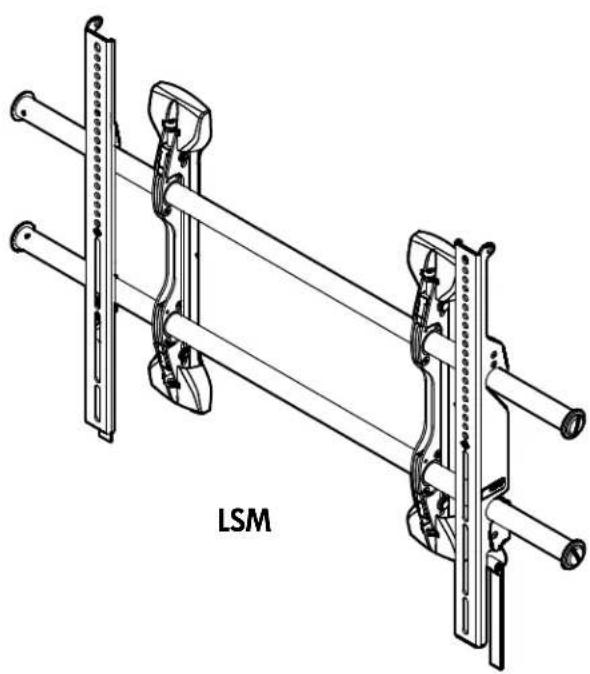

LSM

LTM

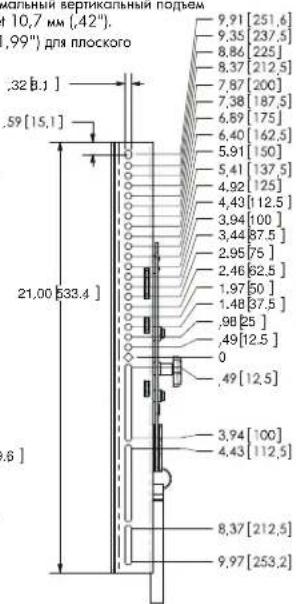

1. МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 777,2 мм (30,6") БЕЗ ПЕРЕВОРОТА.
2. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 894 мм (35,2").
3. Для утопленных отверстий минимальный вертикальный подъем для зацепления скобы составляет 10,7 мм („42“).
4. Кронштейн глубиной 50,5 мм (1,99") для плоского крепления к стене.

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

	Затянуть крепежный элемент		Карандашная пометка
	Ослабить крепежный элемент		Просверлить отверстие
	Крестообразная отвертка		Отрегулировать
	Открытый рожковый ключ		Удалить
	Вручную		Дополнительно
	Ключ с шестигранной головкой		Специальный ключ

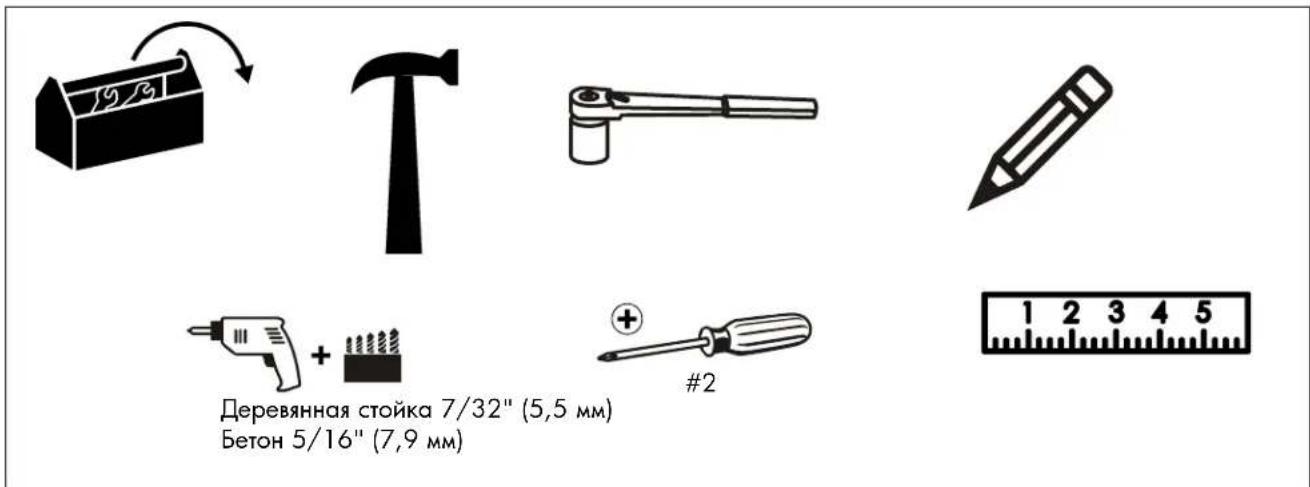

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ

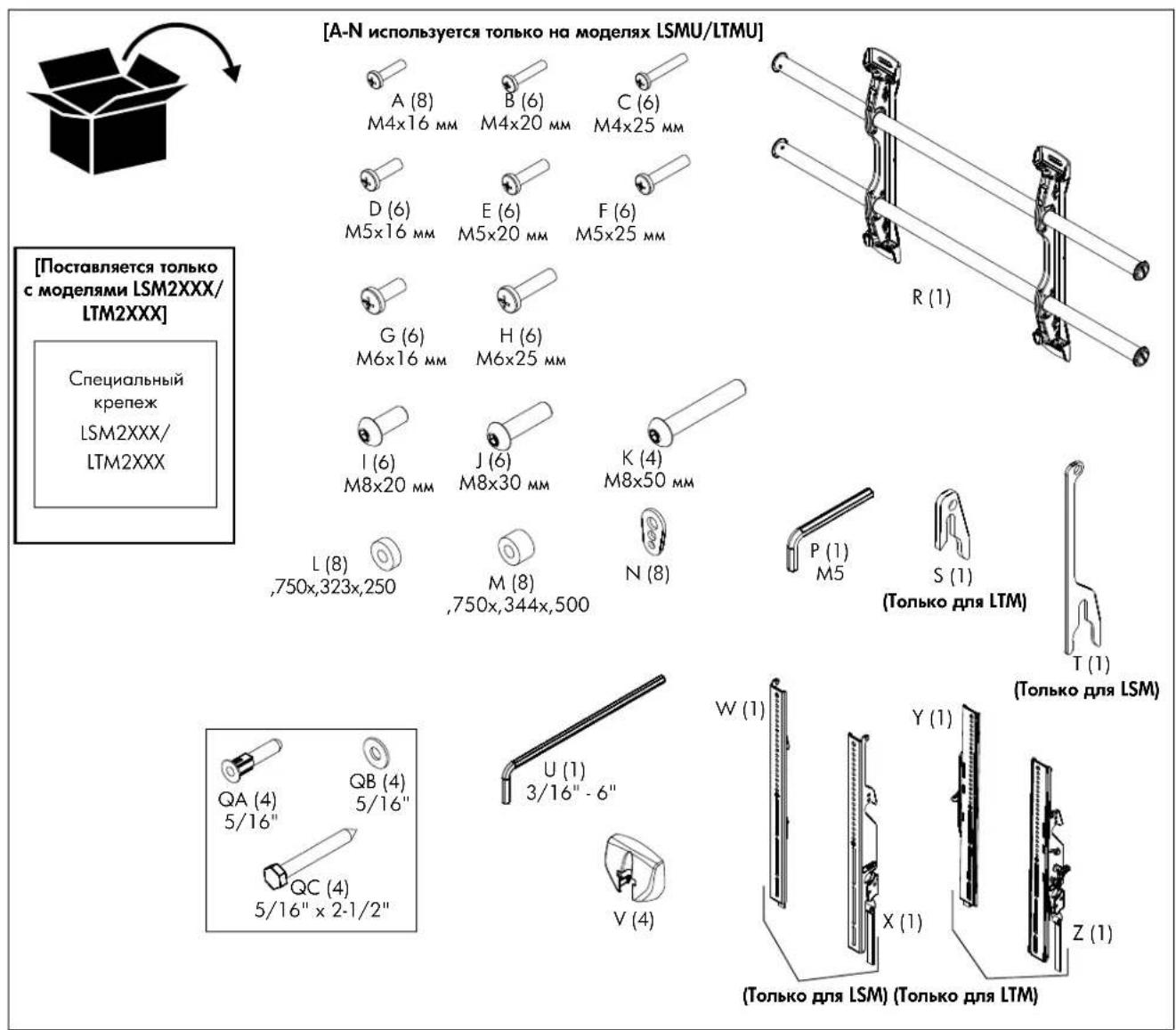

КОМПОНЕНТЫ

УСТАНОВКА

Модели LTM и LSM предназначены для монтажа непосредственно на бетонную или деревянную каркасную стену. В модели LTM используются кронштейны, которые позволяют наклонять телевизор. В модели LSM используются неподвижные кронштейны, которые удерживают телевизор в вертикальном положении.

Определение места для монтажа

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны убедиться, что строительная конструкция в месте монтажа системы крепления может выдержать пятикратный вес системы LTM или LSM, а также, что общий вес оборудования не превышает 200 фунтов (90,7 кг).

ПРИМЕЧАНИЕ. Дальнейшие инструкции см. в разделе Установка на деревянную каркасную стену или в разделе Установка на бетонную стену.

Установка на деревянную каркасную стену

1. Определите середину телевизионного экрана и место его расположения на стене.
2. Найдите ближайшие стойки каркаса слева и справа от выбранного места.
   ПРИМЕЧАНИЕ. Если место расположения экрана находится как раз над стойкой каркаса, используйте эту стойку и стойку слева или справа от нее.
3. Совместите прорези на креплении (R) с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)
4. Отмерьте (190,5 мм) 7-1/2" вверх от средней линии и отметьте место верхнего монтажного отверстия.

рис. 1

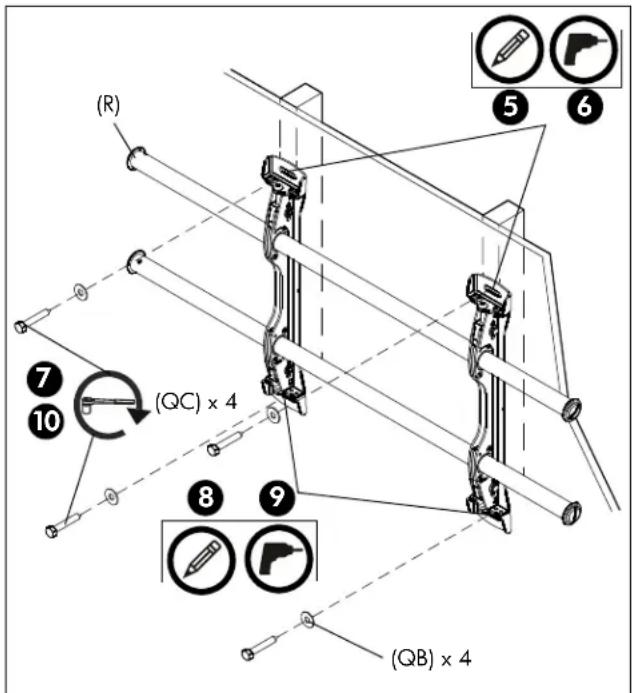

1. При помощи уровня сделайте на стене отметки на каждой из стоек каркаса там, где будут расположены верхние монтажные отверстия. (См. рис. 2)

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСПЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

1. Просверлите в каждой стойке каркаса одно направляющее отверстие диаметром 7/32".
2. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть кронштейна (R) к стене. (См. рис. 2)

1. Отметьте точки размещения нижних монтажных отверстий и убедитесь в том, что эти точки расположены на стойках каркаса. (См. рис. 2)
2. Просверлите направляющие отверстия диаметром 7/32" в местах, отмеченных для нижних монтажных отверстий. (См. рис. 2)
3. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия. (См. рис. 2)
4. Сдвиньте рейки к предполагаемому центру экрана.

Установка на бетонную стену

1. Определите середину телевизионного экрана и место его расположения на стене.
2. Совместите прорези на креплении (R) с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)
3. Отмерьте (190,5 мм) 7-1/2" вверх от средней линии и отметьте место верхнего монтажного отверстия. (См. рис. 1)

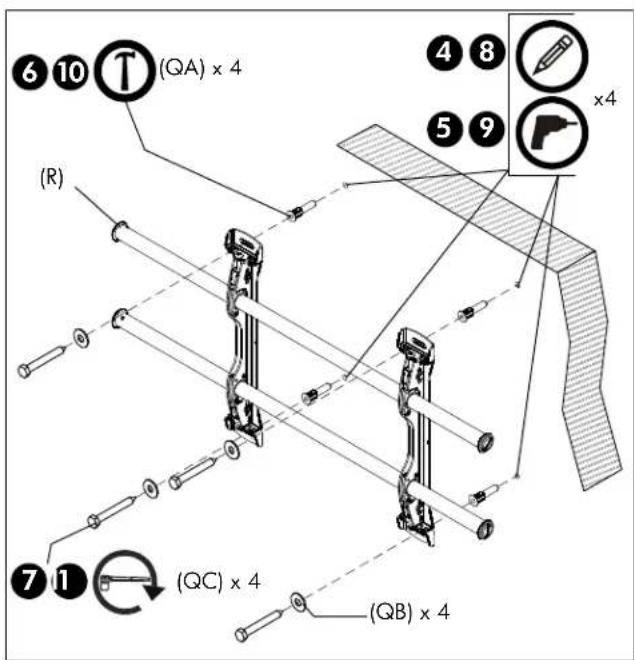

4. При помощи уровня сделайте на стене отметки в местах размещения верхних монтажных отверстий. (См. рис. 3)

ВНИМАНИЕ. РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ МЕЖДУ НАСТЕННЫМИ КРОНШТЕЙНАМИ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 30,48 СМ. Размещайте монтажные кронштейны не ближе 30,48 см друг от друга.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

рис. 3

1. На каждой отметке просверлите одно направляющее отверстие диаметром 5/16".

2. Забейте молотком дюбели (QA) в каждое направляющее отверстие, дюбель должен быть заподлицо со стеной.

3. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть крепления (R) к дюбелям в стене.
4. Отметьте точки размещения нижних монтажных отверстий. (См. рис. 3)
5. Просверлите в отмеченных местах по одному направляющему отверстию. (См. рис. 3)
6. Забейте молотком дюбели (QA) в каждое направляющее отверстие.
7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия. (См. рис. 3)
8. Сдвиньте рейки к предполагаемому центру экрана.

Крепление соединительных кронштейнов к телевизору

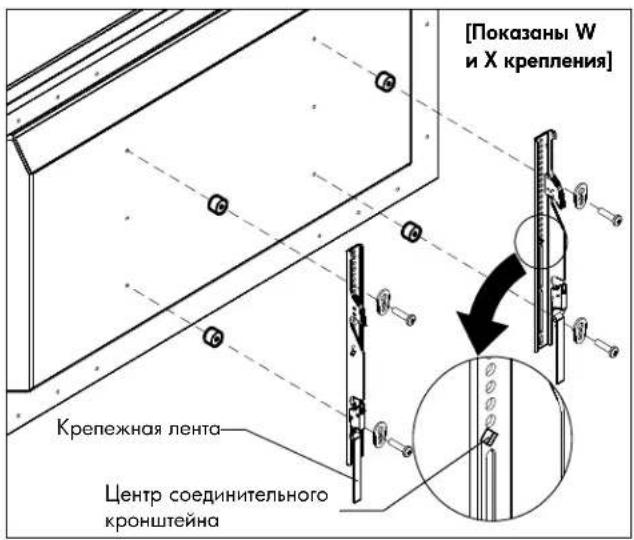

1. Совместите центр крепления (W и X или Y и Z) со средней линией экрана. (см. рис. 4)

ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном кронштейне соответствует центру кронштейна.

рис. 4

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Использование винтов несоответствующего размера может привести к повреждению монитора. Винты соответствующего размера легко завинчиваются в монтажные отверстия монитора и входят в них полностью. Если необходимо использовать втулки, выберите более длинные винты того же диаметра.

1. Достаньте из пакета с фурнитурой (А-Н) винты соответствующего размера, втулки (при необходимости) и универсальные шайбы и прикрепите соединительные кронштейны к тыльной стороне экрана. (См. рис. 4)

Перестановка соединительных кронштейнов (дополнительная возможность)

Если в ходе установки возникает необходимость изменить положение соединительных кронштейнов, это можно сделать несколькими способами.

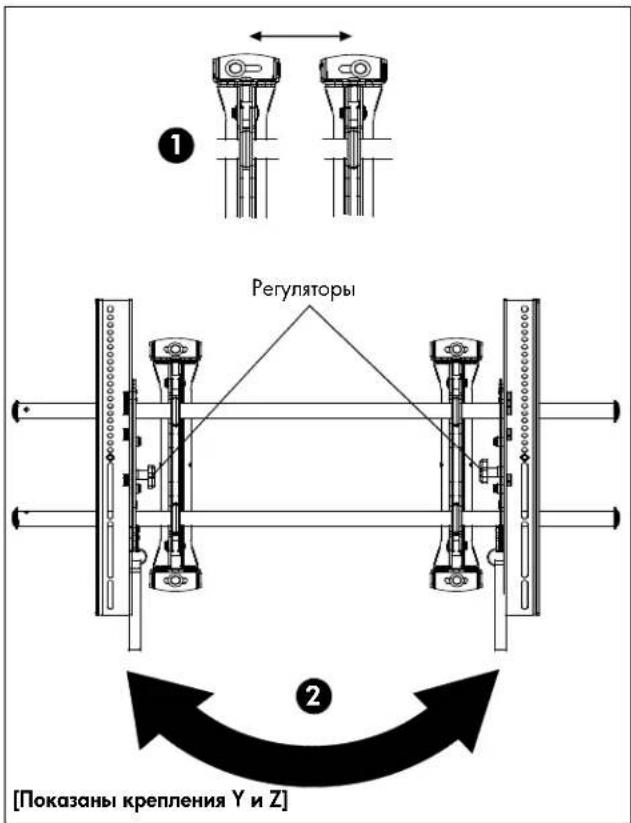

1. Кронштейны можно сдвинуть горизонтально в ту или другую сторону относительно точки крепления. (См. рис. 5)
2. Левый и правый соединительные кронштейны (W и X или Y и Z) можно поменять местами, используя регулаторы, расположенные с внутренней стороны соединительных кронштейнов (Y и Z) модели LTM. (См. рис. 5)

рис. 5

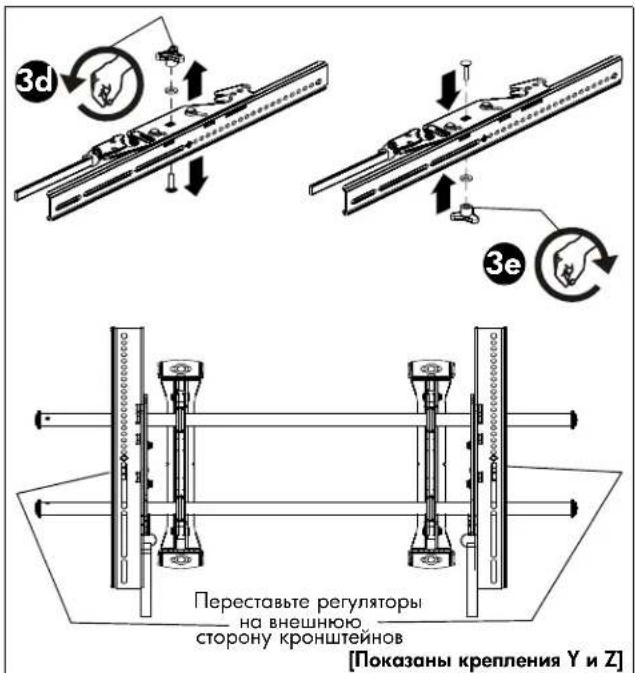

1. Если необходимо поменять местами соединительные кронштейны, измените положение регуляторов наклона на соединительных кронштейнах (Y и Z). (См. рис. 6)

a. Снимите монитор с системы крепления.
b. Снимите соединительные кронштейны с монитора.
с. Крепко удерживайте правый соединительный кронштейн в горизонтальном положении, чтобы втулки оставались неподвижными.

d. Снимите регулятор и шайбу и отвинтите винт.

e. Установите регулятор, винт и шайбу в обратном порядке с другой стороны кронштейна так, чтобы регулятор оказался с внутренней стороны.

f. Установите правый соединительный кронштейн с левой стороны настенной системы крепления.

g. Повторите действия, описанные в пунктах 3c–3f, для левого соединительного кронштейна.

рис. 6

Установка экрана в настенную систему крепления

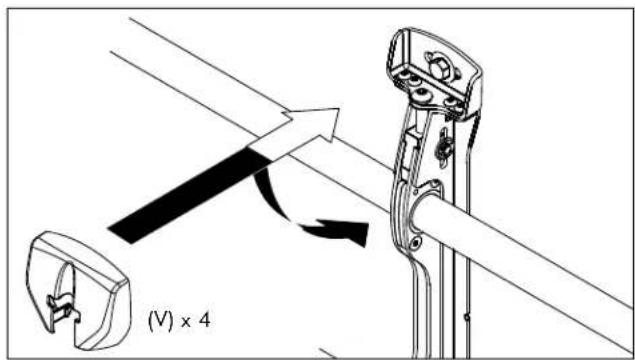

1. Прикрепите крышки настенных кронштейнов (V) к верхней и нижней части обоих настенных кронштейнов. (См. рис. 7)

рис. 7

1. Отрегулируйте длину крепежной ленты Velcro® (при необходимости) так, чтобы она не выступала за нижний край экрана. (См. рис. 8)

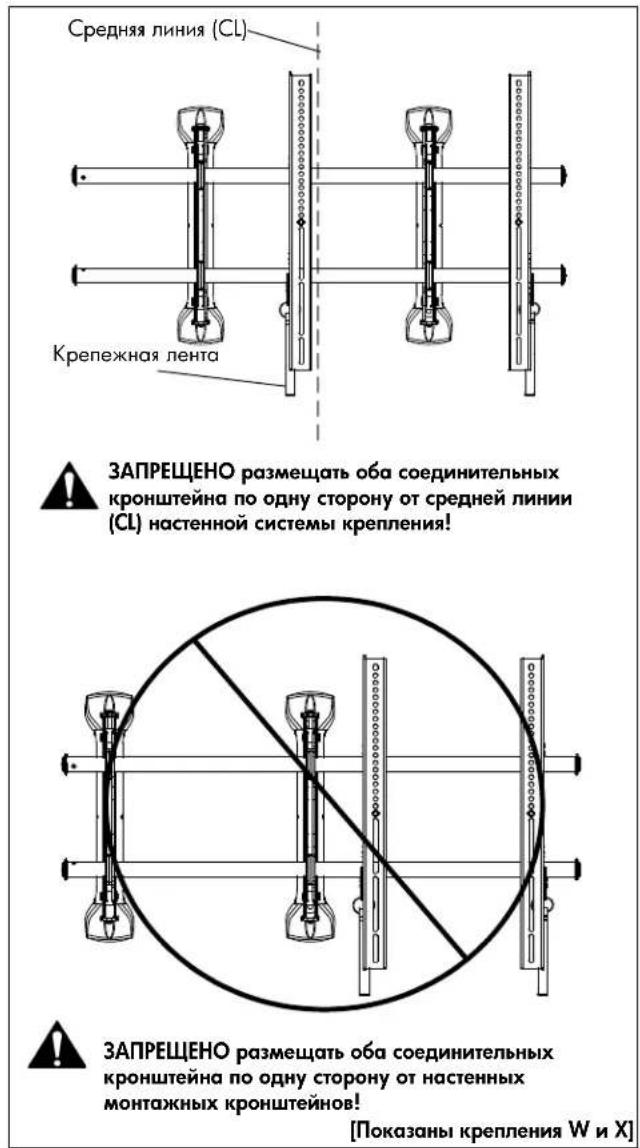

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных кронштейна (W и X или Y и Z) по одну сторону от настенного монтажного кронштейна. (См. рис. 8)

ПРИМЕЧАНИЕ. НИКОГДА не размещайте оба соединительных кронштейна (W и X или Y и Z) по одну сторону от средней линии настенной системы крепления! (См. рис. 8)

[Показаны крепления W и X]

рис. 8

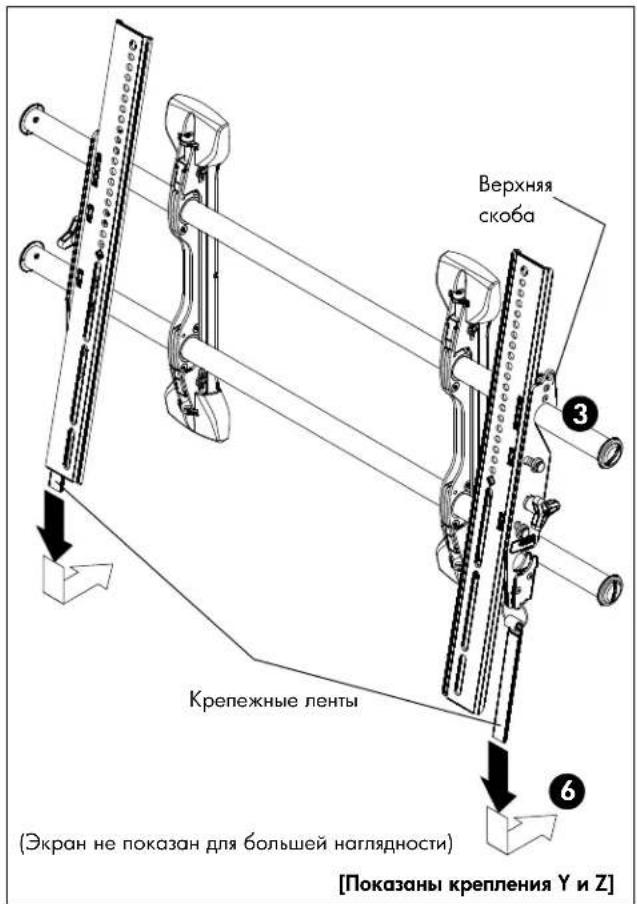

1. Повесьте верхние скобы (W и X или Y и Z) соединительных кронштейнов на верхнюю рейку системы крепления (R). (См. рис. 9)

ПРИМЕЧАНИЕ. Первоначально экран устанавливается на некотором расстоянии от стены (как при использовании выдвижной опоры), чтобы облегчить доступ к кабелю.

1. Установите экран и рейки в положение, нужное для просмотра изображения.
2. Проложите кабели между стеной и рейками

ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы пальцы, руки и кабели не попадали в зоны защемления.

1. Потяните крепежные ленты вниз и заверните их к стене – таким образом вы прикрепите соединительные кронштейны к нижней рейке и зафиксцируете нижний край экрана в системе крепления. (См. рис. 9)

рис. 9

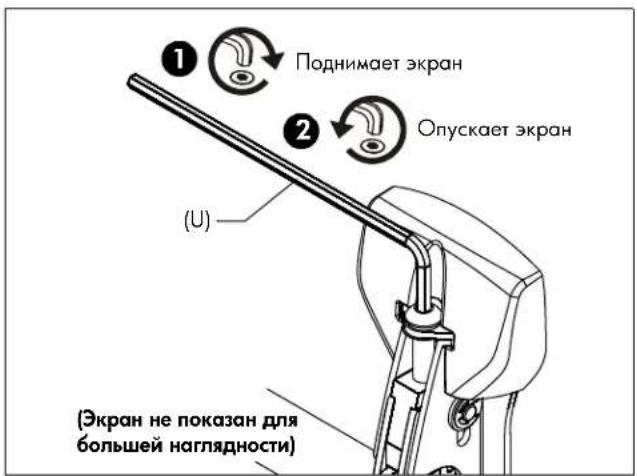

Регулировка наклона/высоты настенных кронштейнов

ПРИМЕЧАНИЕ. Регулировка высоты настенных кронштейнов позволяет изменять положение в пределах: ±1/2".

1. Поверните вправо (затянуто), чтобы поднять сторону экрана. (См. рис. 10)
2. Поверните влево (отпущено), чтобы опустить сторону экрана.

рис. 10

Запирание крепления (необязательно)

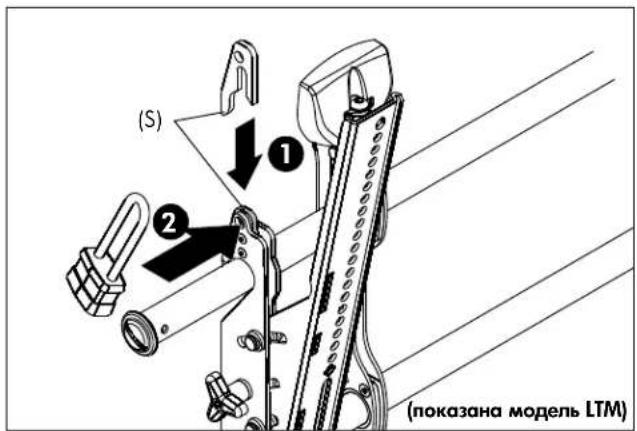

1. Установка на крепление дополнительной защитной скобы (S или T). (См. рис. 11)
2. Установка висячего замка (не входит в комплект) для полной безопасности.

рис. 11
