Тип продукта	Автомагнитола с DVD-плеером
Бренд	JVC
Модель	KD-DV6207
Размеры (Ш x Г x В)	178 x 160 x 50 мм (1-DIN)
Вес	1.5 кг
Электропитание	12 В пост. тока (автомобильный аккумулятор)
Максимальная выходная мощность	4 x 50 Вт (пиковая), 4 x 22 Вт (RMS)
Форматы воспроизведения	DVD, DVD-R/RW, CD, CD-R/RW, MP3, WMA, JPEG, DivX
Диапазон радиочастот	FM: 87.5 - 108.0 МГц, AM: 531 - 1602 кГц
Дисплей	3.5-дюймовый цветной TFT-дисплей
Аудиофункции	MOSFET 50 Вт x 4, выход на сабвуфер, фильтр высоких частот, фильтр низких частот
Подключение	Вход AUX спереди, порт USB, слот для SD-карты (опционально)
Bluetooth	Да (встроенный, громкая связь, потоковая передача аудио)
Пульт дистанционного управления	В комплекте (проводной или ИК)
Функции безопасности	Съемная лицевая панель, защита от кражи с помощью кода
Обслуживание	Очищайте линзу сухой тканью; избегайте влаги
Запчасти и ремонтопригодность	Доступны через сервисные центры JVC; лицевая панель, пульт ДУ, жгут проводов
Руководство	Бесплатная загрузка PDF на сайте notice-facile.com

Часто задаваемые вопросы - KD-DV6207 JVC

Как сбросить устройство, если оно зависает?

Нажмите и удерживайте кнопку сброса (находится рядом с лицевой панелью или за съемной панелью) в течение 5 секунд с помощью тонкого предмета, например кончика ручки.

Можно ли воспроизводить фильмы на встроенном экране?

Да, KD-DV6207 имеет 3.5-дюймовый TFT-дисплей и напрямую воспроизводит DVD-фильмы. Убедитесь, что стояночный тормоз включен для воспроизведения видео.

Как подключить телефон по Bluetooth?

Включите Bluetooth на телефоне, затем на магнитоле выберите 'Меню BT' > 'Сопряжение устройства'. Найдите 'JVC KD-DV6207' и введите PIN 0000, если потребуется.

Что делать, если диск не читается?

Проверьте совместимость диска: устройство поддерживает DVD, DVD-R/RW, CD, CD-R/RW, MP3, WMA, JPEG, DivX. Попробуйте почистить диск мягкой тканью или лазерную линзу с помощью чистящего CD для линз.

Как настроить параметры звука?

Нажимайте кнопку Audio многократно для переключения между басами, высокими частотами, балансом, фейдером и уровнем сабвуфера. Поворачивайте ручку громкости для регулировки каждого параметра.

Есть ли способ сохранить радиостанции?

Настройтесь на нужную станцию, затем нажмите и удерживайте одну из кнопок предварительной настройки (1-6) в течение 2 секунд, пока дисплей не подтвердит. Можно сохранить до 36 станций (по 6 на диапазон).

Можно ли подключить внешний усилитель?

Да, устройство имеет выходы предусилителя (передний, задний, сабвуфер) для подключения внешних усилителей. Подробности подключения см. в руководстве.

Что делать, если лицевая панель отсоединяется?

Лицевая панель предназначена для съема для предотвращения кражи. Чтобы прикрепить ее обратно, совместите выступы внизу и нажмите на верхнюю часть, пока не раздастся щелчок. Если она не крепится, проверьте разъемы на наличие мусора.

Как обновить прошивку?

Обновления прошивки обычно недоступны для этой модели. При необходимости обратитесь в службу поддержки JVC для критических обновлений.

Где можно скачать руководство пользователя?

Вы можете бесплатно скачать полное руководство в формате PDF на сайте notice-facile.com, выполнив поиск по запросу 'JVC KD-DV6207'.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-DV6207 JVC

ПРИЕМНИК ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДИСКОВ DVD И КОМПАКТ-ДИСКОВ

KD-DV6207

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара, по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде, составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Информацию об отмене демонстрации функций дисплея см. на стр. 5.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

/INSTRUCTIONS ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

GET0379-001A

[EE]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: Видимое и невидимое лазерное излучение при открытом устройстве, отказе или нарушении блокировки. Избегайте прямого воздействия излучения.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

CAUTION: Visible and invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL: Synlig og usynlig laserstråling når maskinen er åben eller interlocken lejler. Undgå direkte eksponering til stråling. (d)

VARNING: Synlig och osynlig laserstrålning når den öponas och spårren är urkopplad. Betraktaa ej strålen. (s)

VARO: Avattaessa ja suojalukhus ohletuna tai vialivena oie alttina näkyvälle ja näkymättömälle lasersäkiylyle. Välta säelen kohdistumista suoraan itseosi. (f)

Это устройство оборудовано системой защиты авторских прав, методы которой защищены патентами США, права на которые принадлежат Macrovision и другим владельцам авторских прав. Использование этой технологии защиты авторских прав должно быть санкционировано Macrovision и предназначается для домашнего и другого ограниченного использования, кроме случаев, когда Macrovision санкционирует обратное. Разборка системы запрещена.

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены.

Использование режима настройки функций

При нажатии кнопки MODE приемник переходит в режим функций, после чего нумерованные кнопки и кнопки ▲/▼ работают как кнопки вызова различных функций.

[В течение 5 секунд...]

Принудительное извлечение диска

На дисплее поочередно появляются надписи "PLEASE" и "EJECT".

• Если это не поможет, попробуйте перенастроить приемник.
• Будьте осторожны, не уроните диск при извлечении.

ПРЕДУПРЕЖДЕНИЯ:

Предотвращение несчастных случаев и повреждений

• НЕ устанавливайте устройство в местах, где:

– оно может помешать рулевому управлению и переключению передач; – оно может помешать функционированию средств безопасности, например, пневмоподушкам; – может ухудшиться обзор.

• НЕ управляйте устройством во время вождения автомобиля.
• При необходимости управления устройством во время вождения автомобиля внимательно следите за дорогой.
• Водителю не следует смотреть на монитор во время вождения.

Если стояночный тормоз не включен, на мониторе появляется сообщение "ВОДИТЕЛЬ НЕ ДОЛЖЕН СМОТРЕТЬ НА МОНИТОР ВО ВРЕМЯ ВОЖДЕНИЯ." и изображение воспроизведения отображаться не будет.

– Это предупреждение появляется только в том случае, если провод стояночного тормоза подключен к стояночной тормозной системе автомобиля (см. Руководство по установке/подключению).

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

СОДЕРЖАНИЕ

Введение 4

ОПЕРАЦИИ

Основные операции

• Панель управления ...... 6 - Пульт дистанционного управления (RM-RK230) 7

Прослушивание радио 10

Поиск программы FM RDS — поиск PTY ...... 11

Операции с дисками 13

ВНЕШНИЕ УСТРОЙСТВА

Прослушивание USB-памяти ...... 21

Прослушивание с устройства автоматической смены компакт-дисков ...... 22

Прослушивание тюнера DAB ...... 23

Прослушивание с проигрывателя iPod® или D. ... 24

Прослушивание с других внешних устройств .... 25

Операции в режиме "Dual Zone" 26

НАСТРОЙКИ

Выбор запрограммированного режима звучания 27

Общие настройки — PSM ...... 28

Меню настройки диска 31

Присвоение названий источникам звука 33

Обслуживание 34

Дополнительная информация о приемнике ... 35

Устранение проблем 40

Технические характеристики ...... 44

Введение

Тип диска Формат записи, тип файла и т.д.		Поддерживаемые
DVD Видео DVD-диск		√OK
	Звуковые DVD-диски	×NO
	DVD-ROM (данные)	×NO
DVD-диск однократной или многократной записи(DVD-R*1/-RW,+R/+RW*2)	Видео DVD-диск	√OK
	DivX Video	√OK
	MPEG-1/MPEG-2 Video	√OK
	MP3/WMA/WAV	√OK
	JPEG	×NO
	DVD-VR,+VR	×NO
диски DVD-RAM Все		×NO
Dual Disc Сторона DVD		√OK
	Сторона не-DVD	×NO
CD/VCD Звуковой компакт-диск (CD-DA), DTS-CD		√OK
		VCD (Видео компакт-диск)
		CD-текст
		Компакт-диски формата CD-ROM
		CD-I (CD-I Ready)
Компакт-диск однократной или многократной записи(CD-R/-RW)• Совместимые со стандартамиISO 9660 Level 1, Level 2, Romeoи Joliet	CD-DA, DTS-CD	√OK
	DivX Video, VCD (Видео компакт-диск)	√OK
	MPEG-1/MPEG-2 Video	√OK
	MP3/WMA/WAV	√OK
	JPEG	×NO

*1 Диски DVD-R, записанные в формате "multi-border", тоже воспроизводятся (кроме двухслойных дисков). *2 Возможно воспроизведение завершенных дисков +R/+RW (только в видеорежиме). Однако использование двухслойных дисков +R на этом устройстве не рекомендуется.

Предостережение для воспроизведения дисков DualDisc

Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Предостережение, касающееся настройки громкости

По сравнению с другими источниками звука диски создают незначительный шум. Уменьшите громкость перед воспроизведением диска, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Примечание к коду региона:

Коды регионов указаны на проигрывателях DVD и видео DVD-дисках. Данный приемник рассчитан на воспроизведение только тех DVD-дисков, код региона которых содержит цифру "5".

Если вставить в устройство видео DVD-диск с неверным кодом региона, на мониторе отображается сообщение "ОШИБКА В КОДЕ РЕГИОНА".

Перед использованием устройства отмените демонстрацию функций дисплея и настройте часы

• См. также стр. 29.

① Включение питания. ② Войдите в настройки PSM. 3 → 4 Отмена демонстрации функций дисплея

Выберите "DEMO", затем "DEMO OFF".

Настройка часов

Выберите "CLOCK H" (час) и настройте час.

Выберите "CLOCK M" (минута) и настройте минуту.

Выберите "24H/12H", затем "24H" (час) или "12H" (час).

⑤ Завершите процедуру.

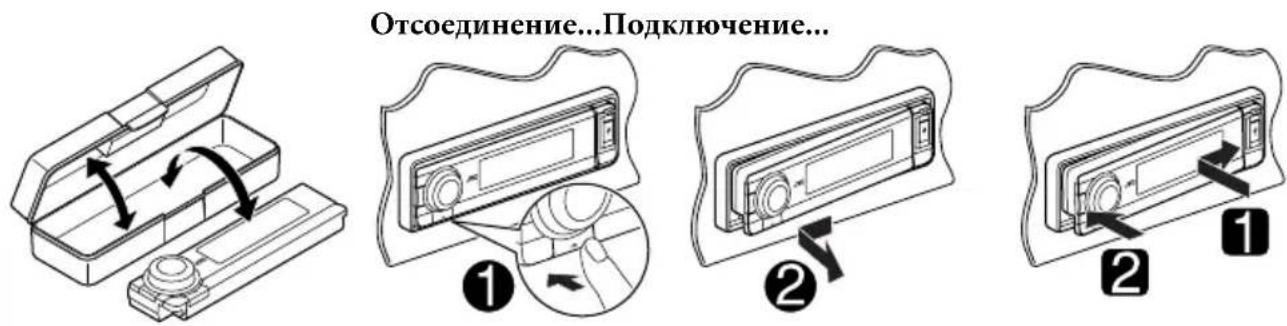

Отсоединение и подключение панели управления

ВНИМАНИЕ.

Рычаг появляется при нажатии кнопки ▲, если панель снята. В этом случае нажмите на рычаг для его установки в заблокированное положение перед присоединением панели.

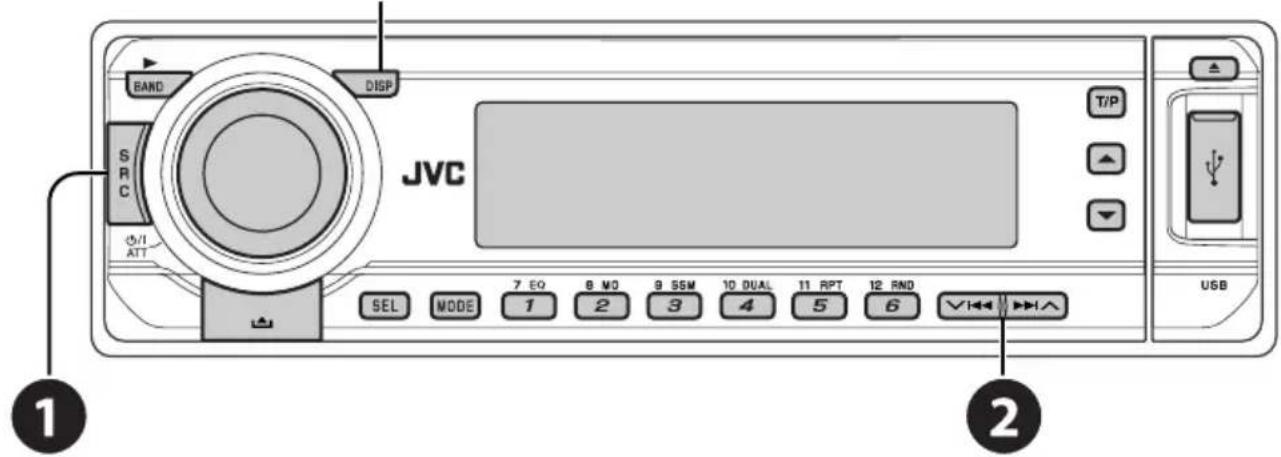

Основные операции — Панель управления

Осуществляет выбор источника звука.

CD-CH*/IPOD*/D.PLAYER* (или EXT IN) → LINE IN → (возврат на начало)

* Если эти источники не готовы, их невозможно выбрать.

• Включение питания. - Выключение питания [при удерживании]. - Ослабление звука (при включенном питании). • Регулятор громкости [смена]

• FM/AM/DAB: Выберите диапазон частот. • DISC: Начало воспроизведения.

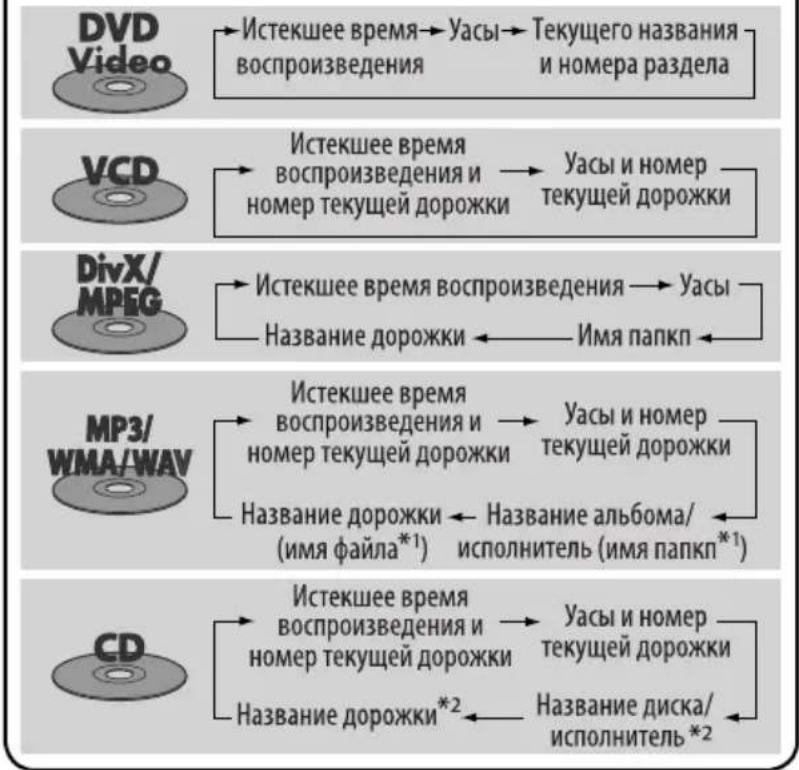

Изменение отображаемой информации

Отсоединение панели.

Включение или выключение функции резервного приема ТА.

Удерживайте нажатой для поиска программы RDS.

Окно дисплея

Вход USB

• FM/AM/DAB: Выбор запрограммированной радиостанции или службы. • DISC: Выбор раздела/названия/папки/дорожки/диска (для устройства автоматической смены компакт-дисков).

SEL

Настройка режима звучания.

Удерживайте нажатой для входа в настройки PSM.

MODE

Вход в режим настройки функций.

Нажмите кнопку MODE, а затем одну из следующих кнопок (в течение 5 секунд)...

EQ: Выбор режимов звучания.

МО: Включение или выключение монофонического приема.

SSM: Автоматическое программирование радиостанции.

DUAL: Включение или отключение "Dual Zone".

RPT: Выбор повторного воспроизведения.

RND: Выбор произвольного воспроизведения.

▲/▼: Пропуск 10 разделов или дорожек.

• FM/AM/DAB: Поиск радиостанции или службы. • DISC: Выбор раздела или дорожки. • IPOD/D.PLAYER: Выбор дорожки.

• DISC: Выбор названия или папки. • IPOD/D.PLAYER: Вход в главное меню/ Пауза или останов воспроизведения/ Подтверждение выбора. • DAB: Выбор службы.

Окно дисплея

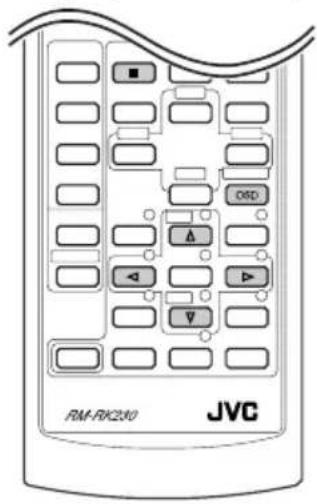

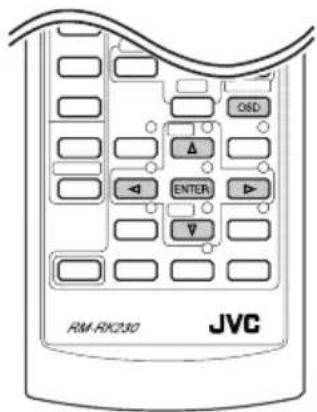

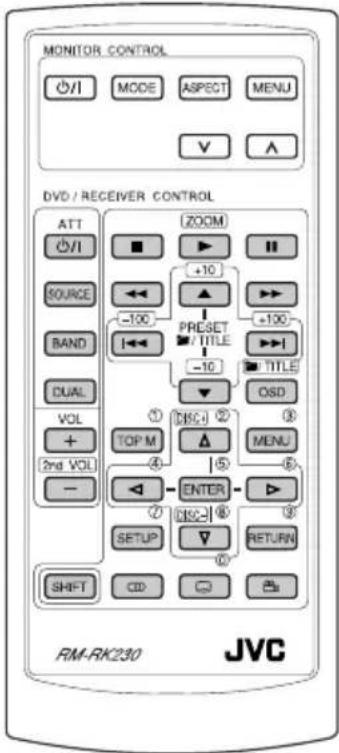

Основные операции — Пульт дистанционного управления (RM-RK230)

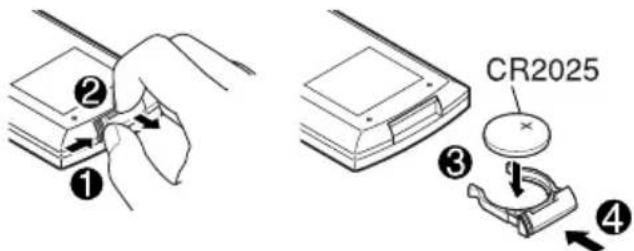

Установка литиевой батареи-таблетки (CR2025)

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

Телеметрический датчик

Предупреждение:

Предотвращение несчастных случаев и повреждений

• Устанавливайте только аккумуляторную батарею CR2025 или эквивалентную ей.
• Храните аккумуляторную батарею в недоступном для детей месте.
• Не перезаряжайте, не укорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее воздействию огня.
• Не оставляйте аккумуляторную батарею рядом с другими металлическими материалами.
• Не разбирайте аккумуляторную батарею с помощью пинцета или аналогичного инструмента.
• При утилизации батареи или помещении ее на хранение оберните батарею изоляционной лентой и изолируйте ее полюса.

Продолжение на следующей странице

ВАЖНО:

Если включен режим "Dual Zone" (см. стр. 26), пульт дистанционного управления используется только для управления проигрывателем компакт-дисков или DVD-дисков.

УПРАВЛЕНИЕ МОНИТОРОМ

1 Кнопки управления монитором

- Используются для монитора JVC—KV-MR9010 или KV-MH6510.

УПРАВЛЕНИЕ DVD/РЕСИВЕРОМ

2 Включение или выключение питания.

- Ослабление звука при включенном питании.

3 Выбор источников.

4 Выбор диапазонов FM/AM/DAB.

5*1 • DVD-Video/DivX: Отображение меню дисков.

• VCD: Начало воспроизведения PBC.

6 Включение или отключение функции "Dual Zone".

7 Настройка уровня звука.

- При нажатой кнопке SHIFT имеет функцию второго регулятора громкости VOL (см. стр. 26).

8*1 Вход в меню настройки диска.

9 Кнопка SHIFT

10 ■ (останов), ▶ (воспроизведение), Ⅱ (пауза)

- При нажатой кнопке SHIFT кнопка (воспроизведение) также работает в качестве кнопки ZOOM (см. стр. 16).

- Не применяется для операций с устройством автоматической смены компакт-дисков, проигрывателем iPod или D.

11*2 Для дополнительных операций с диском:

• /TITLE ▲ / ▼

Видео DVD-диск: Выбор названий. DivX/MPEG Video/MP3/WMA/WAV: Выбор папок, если содержатся.

• ◀◀/▶▶: Поиск назад/поиск вперед.

Для операций с тюнером FM/AM:

- PRESET ▲ / ▼

Смена запрограммированных радиостанций.

• |◀◀/▶▶|

Поиск радиостанций.

Для операций с тюнером DAB:

- PRESET ▲ / ▼

Смена запрограммированных служб.

• |◀◀/▶▶|

При кратковременном нажатии выполняется изменение службы.

При нажатии и удержании выполняется поиск блоков трансляции.

Операции с проигрывателем Apple iPod® или JVC D.:

• ▲ / ▼

▼: Пауза/останов или возобновление воспроизведения.

▲: Перейдите главное меню.

(Теперь меню можно выбрать с помощью кнопок ▲/▼/|◀◀ / ▶▶▶.)*3

- |◀◀ / ▶▶| (в режиме выбора меню для воспроизведения)

– Выбор элемента при кратковременном нажатии.

(Затем нажмите ▼ для

подтверждения выбора.)

– Пропуск сразу 10 элементов при нажатии и удерживании нажатой.

• |◀◀/▶▶|

Удерживать: Поиск назад/поиск вперед.

12 • Отображение строки состояния.

• В сочетании с кнопкой SHIFT работает в качестве кнопки 📋/TITLE (см. стр. 15 до 16).

¹³ *1 • DVD-Video/DivX: Отображение меню дисков.

• VCD: Начало воспроизведения PBC.

14*1 • Выбор или выполнение настроек.

• ◀ / ▷: DivX: Индексный поиск во время воспроизведения.

- Кнопки DISC +/- : Смена дисков, если в качестве источника выбрано "CD-CH".

15*1 Кнопка RETURN

16 • Видео DVD-диск: Выбор языка звукозаписи (○○○), субтитров (□□) угла (○○○).

- DivX: Выбор языка звукозаписи (🎯), субтитров (🎯).

• VCD: Выбор звукового канала (🎯).

*1 В сочетании с кнопкой SHIFT выполняет функцию нумерованных кнопок.

- FM/AM/DAB: Выбор запрограммированных радиостанций/служб.

- DISC: Выбор раздела/названия/папки/дорожки.

*2 В сочетании с кнопкой SHIFT выполняет функцию кнопок +10/-10/+100/-100.

*3 ▲: Возврат к предыдущему меню.

▼: Подтверждение выбора.

Выбор номера

Выбор номеров 0 - 9:

Выбор номеров больше 9:

Выбор номера больше 99 (при поиске дорожек DivX/MPEG Video/MP3/WMA/WAV):

Прослушивание радио

Изменение отображаемой информации (для радиостанций без RDS)

① Выбор "FM/AM". ② Выберите диапазон частот.

③ Поиск радиостанции — автоматический поиск.

- Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не замигает индикатор "М", а затем неоднократно нажмите кнопку.

Данный индикатор отображается при приеме стереосигнала FM-передачи достаточной силы.

Примечание:

FM1 и FM2: от 87,5 МГц до 108,0 МГц FM3: от 65,00 МГц до 74,00 МГц

При слабом стереофоническом радиовещании на частоте FM

1

2

Прием улучшается, но стереоэффект будет потерян.

• Загорается индикатор МО.

Автоматическое программирование FM-радиостанций — SSM (Strong-station Sequential Memory — последовательная память для радиостанций с устойчивым сигналом)

Для каждого диапазона частот можно запрограммировать 6 радиостанций.

1

2

3

[Удерживать]

SSM

Осуществляется поиск местных FM-радиостанций с наиболее сильными сигналами и их автоматическое сохранение в диапазоне FM.

Программирование вручную

Пример: Сохранение FM-радиостанции с частотой 92,5 МГц для запрограммированного канала с номером 4 диапазона FM1.

1

2

92.5

3

[Удерживать]

92.5

Поиск программы FM RDS — поиск PTY

① Включите поиск PTY. ② Выберите один из кодов PTY (типов программ).

Дополнительную информацию см. далее.

③ Начните поиск.

Если есть радиостанция, передающая в эфир программу того же кода PTY, что был Вами выбран, осуществляется настройка на эту радиостанцию.

Запрограммированные коды PTY для нумерованных кнопок (от 1 до 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

Коды PTY (изменение с помощью диска управления):

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

Сохранение любимых программ

Предпочитаемые коды PTY можно назначить нумерованным кнопкам.

1 Выберите код PTY (см. столбец слева). 2 Выберите запрограммированный номер.

3 Повторите действия 1 и 2 для назначения других кодов PTY. 4 T/P

Включение или выключение функции резервного приема сообщений о движении на дорогах (ТА) или PTY

Резервный прием ТА	Индикатор	Резервный прием РТУ Индикатор
Нажмите для включения.	TP	См. стр. 29.	PTY
Устройство временно переключается в режим приема сообщений о движении на дорогах (ГА) (если он доступен) с любого источника,отличного от АМ. Громкость устанавливается на запрограммированный уровень ТА, если текущий уровень ниже запрограммированного (см. стр. 29).	Индикатор загорается	Устройство временно переключается на любимую программу РТУс любого источника, отличного от АМ.	Индикатор загорается
Еще не активировано. Настройтесь на другую радиостанцию, передающую сигналы RDS.	Мигает Еще	не активировано. Настройтесь на другую радиостанцию, передающую сигналы RDS.	Мигает
Нажмите T/P для выключения.	Гаснет Выберите “OFF” для кода РТУ (см. стр. 29).		Гаснет

Отслеживание той же программы (сеть-отслеживающий прием)

При поездке по региону, где невозможен качественный прием в диапазоне FM, данное устройство автоматически настраивается на другую радиостанцию FM RDS в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов (см. иллюстрацию справа).

В настройках, установленных на заводе-изготовителе, сеть-отслеживающий прием включен.

Для получения информации об изменении параметров сеть-отслеживающего приема см. "AF-REG" на стр. 29.

- Если подключен тюнер DAB, см. раздел "Автоматическое отслеживание той же программы—прием на альтернативных частотах" на стр. 23.

Радиовещание программы А в других диапазонах частот (01 – 05)

Автоматический выбор радиостанции — поиск программы

Обычно при нажатии номерованных кнопок производится настройка на запрограммированную радиостанцию.

Если уровень сигналов от запрограммированной радиостанции FM RDS является недостаточным для качественного приема, данное устройство с помощью данных AF настраивается на другую частоту, по которой может передаваться та же программа, что передает первоначальная запрограммированная радиостанция.

• Настройка устройства на другую радиостанцию с помощью поиска программы занимает некоторое время. • См. также стр. 29.

Операции с дисками

Перед выполнением любых операций выполните следующие действия...

Включите монитор для просмотра воспроизводимого изображения. Если монитор включен, воспроизведением других дисков также можно управлять с помощью экрана монитора. (См. страницы 17 до 20.)

Устройство автоматически распознает диск и начинает его воспроизведение (для DVD-дисков: автоматическое воспроизведение зависит от внутренней программы).

Если на текущем диске нет дискового меню, все дорожки будут воспроизводиться последовательно до тех пор, пока не произойдет смена источника или диск не будет извлечен.

Если при нажатии кнопки на экране появляется значок “✗”, значит, запрашиваемая операция не может быть выполнена приемником.

- Иногда операция не выполняется и при отсутствии значка “Ⓧ”.

Начало воспроизведения при необходимости.

Откройте панель управления и вставьте диск.

Воспроизведение начинается автоматически.

Изменение отображаемой информации

Запрещение извлечения диска

Для отмены блокировки

повторите эту же процедуру.

*1 Если файл не содержит информацию тегов или для настройки "TAG DISP" установлено значение "TAG OFF" (см. стр. 30), появляется имя папки и имя файла. Индикатор TAG не загорится.

*2 Для звукового компакт-диска отображается "NO NAME".

Операции с помощью панели управления

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

Тип диска		[7кн][IMAGE]	(Нумерованные кнопки)
	Нажать: выбор разделаУдерживать: Перемотка раздела назад или в перед*1	Выбор названия Во время останова: определение местоположения названияПри воспроизведении или во время паузы; Определение местоположения раздела
	Нажать:Выберите дорожкуУдерживать: Перемотка дорожки назад или вперед*1	—	Непосредственный поиск определенной дорожки (функция РВС не используется)
	Нажать: Выберите дорожкуУдерживать: Перемотка дорожки назад или вперед*2	Выберите папку Непосредственный поиск определенной папки
	Нажать: Выберите дорожкуУдерживать: Перемотка дорожки назад или вперед*1	Выберите папку Непосредственный поиск определенной папки
	Нажать: Выберите дорожкуУдерживать: Перемотка дорожки назад или вперед*1	—	Непосредственный поиск определенной дорожки

*1 Скорость поиска меняется на на мониторе. *2 Скорость поиска меняется на ➡ 1 ➡ ➡ 2 на мониторе.

После нажатия MODE нажмите следующие кнопки для выполнения следующих операций...

Тип диска		[5ТЭН]
	Пропуск 10 разделов (при воспроизведении или во время паузы)	CHP RPT: Повтор текущего разделаTIT RPT: Повтор текущего названия	—
	Пропуск 10 дорожек (функция PBC не используется)	TRK RPT: Повтор текущей дорожки (функция PBC не используется)	DISC RND: Произвольное воспроизведение всех дорожек (функция PBC не используется)
	Пропуск 10 дорожек (внутри одной папки)	TRK RPT: Повтор текущей дорожкиFLDR RPT: Повтор текущей папки	—
	Пропуск 10 дорожек (внутри одной папки)	TRK RPT: Повтор текущей дорожкиFLDR RPT: Повтор текущей папки	FLDR RND: Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папокDISC RND: Произвольное воспроизведение всех дорожек
	Пропуск 10 дорожек	TRK RPT: Повтор текущей дорожки	DISC RND: Произвольное воспроизведение всех дорожек

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF".

■ : Останов воспроизведения ■ : Пауза (покадровое воспроизведение при нажатии в режиме паузы)

: Начало воспроизведения (просмотр 10-секундного отрезка при нажатии во время воспроизведения)

: Поиск раздела путем перемотки назад или вперед* 1 • Медленное воспроизведение во время паузы. Звук не слышен.*2

: Нажать: Выбор раздела (при воспроизведении или во время паузы)

Удерживать: Поиск раздела путем перемотки назад или перемотки вперед

: Выбор названия : Выбор языка звукозаписи : Выбор языка субтитров : Выбор угла обзора

Удерживая SHIFT* 3

①....⑨: Выбор раздела (при воспроизведении или во время паузы) Выбор названия (во время останова)

, затем ⓍНепосредственный выбор названия

Использование функций, управляемых с помощью меню...

1 TOP M MENU 2 Выберите элемент для воспроизведения. 3 ENTER

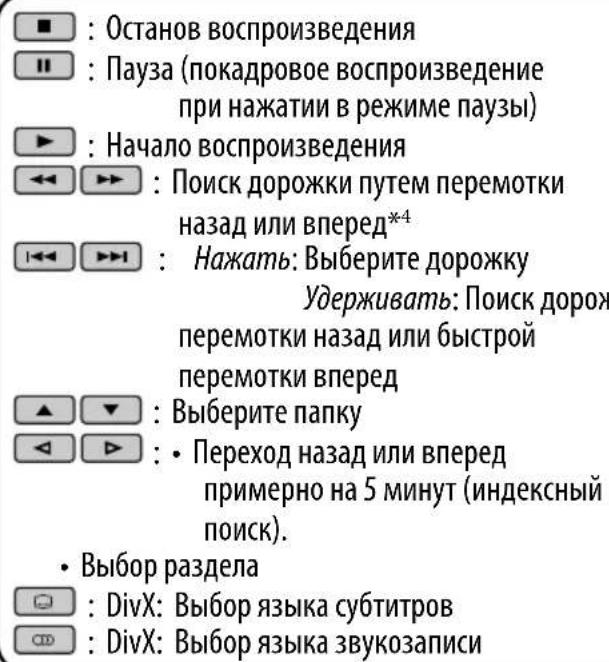

■ : Останов воспроизведения ■ ■ : Пауза (покадровое воспроизведение при нажатии в режиме паузы) ▶ : Начало воспроизведения ◀◀ ▶▶ : Поиск дорожки путем перемотки назад или вперед*1

- Медленное воспроизведение во время паузы. Звук не слышен.*2 - Медленное воспроизведение назад не работает.

: Нажать: Выберите дорожку Удерживать: Поиск перемотки назад или быстрой перемотки вперед

: Выбор звукового канала (ST: стерео, L: левый, R: правый)

Удерживая SHIFT 3

①....⑨ : Выбор дорожки (Для дисков VCD с функцией PBC в дисковом меню отображается список элементов.)

• Для возврата в предыдущее меню нажмите RETURN

Отмена воспроизведения PBC...

1 ■ 2 Удерживая ,нажмите * ①....⑨ ³ для начала тем воспроизведения необходимой дорожки.

- Для возобновления использования функции PBC нажмите TOP M / MENU

Удерживая SHIFT 3

⑩....⑨ : Выбор дорожки (внутри одной папки) TITLE

тем, затем Ⓞ.....⑨ Непосредственный выбор папки*5

Индексный поиск:

Текущее положение воспроизведения

2-е нажатие 2-е нажатие

Удерживая SHIFT 3

⑩....⑨: Выбор дорожки (внутри одной папки)

TITLE

OSD, затем ⓄНепосредственный выбор

папки*5

Удерживая SHIFT ...*3

⑩....⑨: Непосредственный выбор дорожки

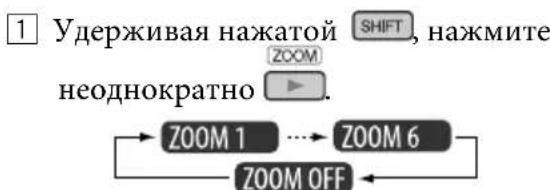

Увеличение изображения — крупный план (DVD/VCD/DivX/MPEG Video)

При воспроизведении движущегося изображения...

2 Перемещение увеличенного участка.

- Чтобы отменить увеличение, выберите "ZOOM OFF".

*1 Скорость поиска меняется на ×2 ⇔ ×5 ⇔ ×10 ⇔ ×20 ⇔ ×60 на мониторе при неоднократном нажатии. *2 Скорость замедленной перемотки меняется на ▶1/32 → ▶1/16 → → ▶1/8 → ▶1/4 → ▶1/2 на мониторе при неоднократном нажатии. *3 Чтобы указать номер, больший 9, см. стр. 9. *4 При неоднократном нажатии скорость поиска на мониторе меняется ▶ 1 → ▶ 2 → ▶ 3 . *5 Для использования функции прямого доступа к папкам на дисках DivX/MP3/WMA/WAV необходимо присвоить папкам номера из 2-х цифр, добавляемые в начало имен папок: 01, 02, 03 и т.д.

Операции с помощью строки состояния (DVD/VCD/DivX/MPEG Video)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Отобразите строку состояния на экране (см. стр. 18). (двараза) ② Выберите элемент.

③ Подтвердите выбор.

Если появилось всплывающее меню...

- Информацию о вводе времени и чисел см. далее.

4 Удалите строку состояния.

Ввод времени и чисел

• Выбор номеров от 0 до 9: Удерживая SHIFT, нажмите ①....⑨
• Выбор номеров больше 9: Удерживая SHIFT, нажмите +Затем нажмите. ①....⑨ Уменьшение чисел: -10 Исправление опечатки:
• После ввода номеров нажмите ENTER.

Пример: Поиск по времени

DVD: _:_:_:_

Чтобы ввести 1 (часы): 02 (минуты): 00 (секунды), нажмите 1, 0, 2, 0 и 0.

Для диска VCD (функция PBC не используется): _:_:_

Чтобы ввести 64 (минуты): 00 (секунды), нажмите 6, 4, 0 и 0.

Строки состояния

Пример: Видео DVD-диск

1 Тип диска 2 • DVD-Video/DTS-CD: Тип формата и канал звукового сигнала

- Для диска VCD: PBC

3 Режим воспроизведения

Видео DVD-диск: Т. RPT: Повтор названия

C. RPT: Повтор раздела

VCD* 1: T. RPT: Повтор дорожки

D. RND: Произвольное

воспроизведение

T. INT: Вступление

дорожки*3

DivX/MPEG Video: T. RPT: Повтор дорожки

F. RPT: Повтор папки

4 Информация о воспроизведении

Текущее название или раздел

Текущая дорожка

Текущая папка/дорожка

5 Отображение времени

TOTAL

Время от начала

воспроизведения диска (для

Видео DVD-диск — время от

начала воспроизведения

текущего названия).

T. REM

Видео DVD-диск: Оставшееся

время для названия

VCD: Оставшееся время для диска

TIME

Время, прошедшее от начала

воспроизведения текущего

раздела или дорожки

REM

Оставшееся время

воспроизведения текущего

раздела или дорожки.

6 Состояние воспроизведения

Воспроизведение

Поиск вперед или назад

▶ / ◀ Замедленное воспроизведение вперед или назад

Пауза

Останов

7 Значки операций

TIME Изменение индикатора времени (см. 5)

Поиск времени (Введите время, к которому необходимо перейти внутри текущего названия или диска).

TITLE→ Поиск названия (по номеру)

СНАР→ Поиск раздела (по номеру)

TRACK→ Поиск дорожки (по номеру)

Смена языка звучания или звукового канала

Смена языка субтитров

Смена угла просмотра

RPT Повторное воспроизведение*2

INT Прослушивание вступлений*3

RND Воспроизведение в произвольном порядке*2

*1 Когда не используется функция PBC. *2 Дополнительную информацию о повторном или произвольном воспроизведении см. на стр. 14. *3 Воспроизведение первых 15 секунд...

TRACK INTRO: Все дорожки на текущем диске.

FOLDER INTRO: Первые дорожки всех папок текущего диска.

Операции с помощью экрана управления (DivX/MPEG Video/MP3/WMA/WAV/CD)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Отобразите экран управления.

DivX/MPEG Video: Нажмите во время воспроизведения.

MP3/WMA/WAV/CD: Отображается автоматически после

вставки диска.

② Выберите столбец "Folder" или "Track" (кроме компакт-диска).

③ Выберите папку или дорожку.

4 Начало воспроизведения.

DivX/MPEG Video: Нажать . ENTER

MP3/WMA/WAV/CD: Воспроизведение начинается автоматически.

Экран управления

Пример: Диск MP3/WMA/WAV

1 Номер текущей папки/общее число папок 2 Список папок с выбранной текущей папкой 3 Выбранный режим воспроизведения 4 Истекшее время воспроизведения текущей дорожки 5 Значок режима работы (▶, ■, □, ▶▶, ◀◀) 6 Номер текущей дорожки/общее число дорожек в текущей папке (общее число дорожек на диске) 7 Информация о дорожке 8 Список дорожек с выбранной текущей дорожкой

Выбор режима воспроизведения

1 Пока отображается экран управления...

В области списка папок на экране управления отображается экран выбора режима воспроизведения.

2 Выберите режим воспроизведения.

3 Выберите элемент.

*1 Недоступно для DivX/MPEG Video *2 Недоступно для компакт-диска

Режим воспроизведения

F. RPT (повтор папки): Повтор текущей папки

T. RPT (повтор дорожки): Повтор текущей дорожки

F. INT (вступление папки): Воспроизведение первых 15 секунд первых дорожек из всех папок текущего диска.

T. INT (вступление дорожки): Воспроизведение первых 15 секунд всех дорожек текущего диска.

D. RND (производельное воспроизведение): Произвольное воспроизведение всех дорожек

F. RND (производельная папка): Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папок

Операции с помощью экрана списка (DivX/MPEG Video/MP3/WMA/WAV)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

Перед воспроизведением можно отобразить список папок или список дорожек, чтобы проверить их содержимое и начать воспроизведение дорожки.

1. Отобразите список папок во время останова.

2. Выберите элемент из списка папок.

• Отображается список дорожек выбранной папки.
• Чтобы вернуться к списку папок, нажмите RETURN.

3. Выберите дорожку для воспроизведения.

- MP3/WMA/WAV: Отображается экран управления (см. стр. 19).

Экран списка

Пример: Список папок

1. Номер текущей папки/общее число папок 2. Номер текущей дорожки/общее число дорожек в текущей папке 3. Текущая страница/общее число входящих в список страниц 4. Текущая папка/дорожка (выделена)

Прослушивание USB-памяти

При включенном питании...

Данное устройство может воспроизводить дорожки MP3/WMA, сохраненные в USB-памяти.

Многократное воспроизведение всех дорожек из USB-памяти осуществляется вплоть до смены источника.

- Воспроизведение также будет остановлено при извлечении USB-памяти.

Для отключения USB-памяти просто извлеките ее из устройства.

Внимание:

• Не используйте USB-память, если это может помешать безопасному вождению.
• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.

	Нажать: Выберите дорожкуУдерживать: Перемоткадорожки назад или вперед
	Выбор папок
(Нумерованныекнопки)	Выбор конкретной папки

После нажатия на кнопки выполните следующие операции...

	Пропуск 10 дорожек (внутри одной папки)
11 RPT5	TRK RPT:Повтор текущей дорожкиFLDR RPT:Повтор всех дорожек из текущей папки
12 RND6	FLDR RND:Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек следующей папкиDISC RND:Произвольное воспроизведение всех дорожек из USB-памяти

- Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF".

Изменение отображаемой информации

* Если файл не содержит информацию тегов или для настройки "TAG DISP" установлено значение "TAG OFF" (см. стр. 30), появляется имя папки и имя файла. Индикатор TAG не загорится.

Для подключения к данному приемнику рекомендуется использовать устройство автоматической смены компакт-дисков компании JVC, совместимое с MP3.

- Можно воспроизводить только обычный компакт-диск (включая CD-текст) и диски MP3.

① Выберите "CD-CH".

② Выберите диск для воспроизведения.

Нажать: Выбор диска с номером от 1 до 6.

Удерживать: Выбор диска с номером от 7 до 12.

После нажатия нажмите следующие кнопки для выполнения следующих операций...

[СК65]	Пропуск 10 дорожек (МРЗ: внутри одной папки)
[ДН2Н]
	TRK RPT: Повтор текущей дорожкиFLDR RPT: MP3: Повтор всех дорожек из текущей папкиDISC RPT: Повтор всех дорожек текущего диска
	FLDR RND: MP3: Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек следующей папкиDISC RND: Произвольное воспроизведение всех дорожек текущего дискаМАГ RND: Произвольное воспроизведение всех дорожек вставленных дисков

- Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF".

Прослушивание тюнера DAB

Изменение отображаемой информации

① Выберите "DAB". ② Выберите диапазон частот.

→ DAB1 → DAB2 → DAB3

③ Поиск блока трансляции. - Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не замигает индикатор "М", а затем неоднократно нажимайте кнопку. ④ Выберите службу (основную или дополнительную) для прослушивания.

Сохранение служб DAB в памяти

При прослушивании службы DAB...

Включение или выключение функции резервного приема сообщений о движении на дорогах (ТА) или PTY

• Операции в точности соответствуют описанию для радиостанций FM RDS на стр.12.
• Невозможно сохранять коды PTY отдельно для тюнера DAB и для тюнера FM.

Автоматическое отслеживание той же программы — прием на альтернативных частотах

• Во время приема службы DAB: Если автомобиль находится в регионе, где прием службы невозможен, приемник автоматически настраивается на другой блок трансляции или радиостанцию FM RDS, транслирующую ту же программу. - Во время приема радиостанции FM RDS: При поездке по региону, где служба DAB транслирует ту же программу, что и радиостанция FM RDS, приемник автоматически настраивается на службу DAB.

В исходных настройках, выполненных на заводе-изготовителе, режим альтернативного приема включен.

Информацию о деактивации приема на альтернативных частотах см. на стр. 29.

Прослушивание с проигрывателя iPod® или D.

Изменение отображаемой информации

Перед использованием подключите интерфейсный адаптер (KS-PD100 или KS-PD500) к разъему устройства автоматической смены компакт-дисков.

Подготовка:

Убедитесь в том, что для настройки внешнего входа выбрано значение "CHANGER" (см. стр. 30).

① Выберите "IPOD" или "D. PLAYER". ② Выберите песню для воспроизведения.

Выбор дорожки из меню

1 Перейдите главное меню.

- Данный режим отключается, если в течение 5 секунд не выполнено ни одного действия.

2 Выберите необходимое меню.

Для iPod:

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (возврат на начало)

Для проигрывателя D.:

PLAYLIST ↔ ARTIST ↔ ALBUM ↔

GENRE ↔ TRACK ↔ (возврат на начало)

3 Подтвердите выбор.

• Для возврата в предыдущее меню нажмите ▲.

- Если выбрана дорожка, воспроизведение начинается автоматически. - Удерживая ▼◀◀/▶▶, можно пропустить сразу 10 элементов.

	Пауза или останов воспроизведения• Для возобновления воспроизведения нажмите еще раз.
	Нажать: Выбор дорожекУдерживать: Перемотка дорожки назад или вперед

После нажатия используйте следующие кнопки для выполнения следующих операций...

11 RPT5	ONE RPT:Функционирует аналогично “Repeat One”или “Режим повтора → Один трек”.ALL RPT:Функционирует аналогично “Repeat All”или ““Режим повтора → Все”.
12 RND6	ALBM RND*:Функции, аналогичные функции “ShuffleAlbums” проигрывателя iPod.SONG RND/RND ON:Функционирует аналогично “Shuffle Songs”или “Произв. Воспроизв. → Включить”.

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF". * iPod: Только при выборе значения "ALL" в элементе "ALBUMS" главного меню "MENU".

Прослушивание с других внешних устройств

Можно подключить внешнее устройство к:

• Контакты LINE IN на задней панели.
• Расположенный на задней панели разъем устройства автоматической смены компакт-дисков через линейный входной адаптер – KS-U57 (не входит в комплект) или дополнительный входной адаптер – KS-U58 (не входит в комплект). Убедитесь в том, что для настройки внешнего входа выбрано значение “EXT IN” (см. стр. 30).

① Выберите "EXT IN" или "LINE IN". ② Включите подключенное устройство и начните воспроизведение звука с его помощью. ③ Настройте громкость. ④ Настройте необходимый звук (см. страницы 27 и 28).

Концептуальная схема подключения внешних устройств

- Информацию о подключении см. в Руководстве по установке/подключению (в отдельном издании).

Операции в режиме "Dual Zone"

Внешнее звуковое оборудование можно подключить ко второму разъему AUDIO OUT, находящемуся на задней панели устройства, и воспроизводить диск независимо от выбранного на устройстве источника.

Режим “Dual Zone” можно активировать при прослушивании любого источника.

- При использовании режима “Dual Zone” можно управлять проигрывателем DVD-дисков и компакт-дисков с помощью пульта дистанционного управления.

На пульте дистанционного управления:

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Включите функцию "Dual Zone".

Происходит автоматическая смена источника на "DISC".

Для выбора другого источника прослушивания через динамики нажмите кнопку SRC на панели управления.

- Используя кнопки на панели управления, можно осуществлять управление только что выбранным источником, не прибегая к операциям “Dual Zone”.

② Настройте громкость сигнала, получаемого через второй разъем AUDIO OUT.

3 Для управления проигрывателем компакт-дисков и DVD-дисков используйте пульт дистанционного управления и экран монитора.

- Для отмены операций “Dual Zone” выберите “DUAL OFF” в действии ①.

На панели управления:

Можно включить или отключить режим "Dual Zone".

Когда активирована операция “Dual Zone”, источник автоматически меняется на “DISC”.

Выбор запрограммированного режима звучания

Запрограммированные настройки уровня частоты:

Режим звучания	Запрограммированные настройки эквалайзера
	60 Hz	150 Hz	400 Hz	1 kHz	2.4 kHz	6 kHz	15 kHz
USER 00 00 00	00 00 00	00 00
ROCK +03 +02	00 00 00	+01	+02	+01
CLASSIC +01	+03 +01	00 00	00	+02	00
POPS 00 +02	00 00	00 +01	+02
HIP HOP +04	+01	-01	-02	00	+01	00
JAZZ +03 +02	+01	+01	+01	+03	+01

Сохранение собственных настроек

звучания

1 MODE

2 7 EQ 1

→ USER → ROCK → CLASSIC JAZZ ← HIP HOP ← POPS

3 Введите настройки для режима звучания.

SEL

4 Выберите настраиваемую частоту.

60 150 400 15K 6K 2.4K 1K

5 Настройте уровень.

6 Для настройки других диапазонов частот повторите действия 4 и 5.

7 Сохраните настройки в соответствующем режиме.

SEL

Настройка звучания

1

2 Настройте уровень.

FAD*1 (микшер)Настройка баланса передних и задних динамиков.	от R06 до F06
BAL (баланс)Настройка баланса левых и правых динамиков.	от L06 до R06
LOUD (громкость)Увеличьте низкие и высокие частоты для получения хорошо сбалансированного звучания при низком уровне громкости.	LOUD ON илиLOUD OFF
SUB.W*2 (низкочастотный динамик)Настройте уровень выходного сигнала низкочастотного динамика.	от 00 до 08
VOL.A*3 (настройка громкости)Настройка и сохранение самонастраиваемого уровня громкости для каждого источника в сравнении с уровнем громкости FM.	от −05 до +05
VOL (громкость)Настройте громкость.	от 00 до 30(или 50)*4

*1 При использовании системы с двумя динамиками установите для уровня баланса значение "00".

*2 Это действует только тогда, когда подключен низкочастотный динамик.

*3 Для источника FM настройка невозможна. Появляется надпись "FIX".

*4 В зависимости от настройки регулятора усиления. (Подробнее см. на стр. 30.)

Общие настройки — PSM

Можно изменять параметры PSM (предпочтительный режим настройки), которые перечислены в таблице ниже.

1 Войдите в настройки PSM.

2 Выберите параметр PSM.

3 Выберите или настройте выбранный элемент PSM.

4 Повторите действия 2 и 3 для настройки других параметров PSM, если необходимо.

5 Завершите процедуру.

Индикатор Элемент Настройки, [страница для справки]
DEMOДемонстрация функций дисплея	• DEMO ON [По умолчанию]• DEMO OFF	: Если в течение 20 секунд не будет выполнено операций, начнется демонстрация функций дисплея, [5].: Отмена.
CLOCK HНастройка часа	0 – 23 (1 – 12)[По умолчанию: 0 (0:00)]	: Описание настройки см. на стр. 5.
CLOCK MНастройка минуты	00 – 59[По умолчанию: 00 (0:00)]	: Описание настройки см. на стр. 5.
24H/12HФормат отображения времени	• 12H• 24H [По умолчанию]	: Описание настройки см. на стр. 5.
CLK ADJНастройка часов	• AUTO [По умолчанию]• OFF	: Встроенные часы автоматически настраиваются с помощью данных CT (время на часах) в сигнале RDS.: Отмена.
AF-REG*1Прием на альтернативных частотах/прием региональных передач	• AF [По умолчанию]• AF REG• OFF	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию или службу (программа может отличаться от принимаемой в текущий момент программы), [12].: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.: Отмена (нельзя выбрать, если для “DAB AF” установлено значение “AF ON”).
PTY-STBYРезервный PTY	OFF [По умолчанию], кодов PTY (см. стр. 11)	: Включение функции резервного приема PTY с помощью одного из кодов PTY, [11, 12].
TA VOLГромкость передачи сообщений о движении на дорогах	VOL 15 [По умолчанию]	: VOL 00 – VOL 30 или 50* 2, [12].
P-SEARCH*1Поиск программ	• ON• OFF [По умолчанию]	: Активация поиска программы, [12].: Отмена.
DAB AF*3Поиск альтернативной частоты	• AF ON [По умолчанию]• AF OFF	: Отслеживание программы среди служб DAB и радиостанций FM RDS, [23].: Отмена.
LEVELИндикатор уровня	• ON [По умолчанию]• OFF	: Включение индикатора уровня звука.: Отмена; отображение индикатора режима звучания.
DIMMER • AUTO [По	умолчанию]• ON• OFF	: Затемнение дисплея при включении фар.: Затемнение подсветки дисплея.: Отмена.
TELОтключение звука телефона	MUTING 1/MUTING 2OFF[По умолчанию]	Выберите любой из параметров, обеспечивающий отключение звука воспроизведения при использовании сотового телефона.Отмена.
SCROLL*4	ONCE[По умолчанию]AUTOOFF	Однократная прокрутка информации дорожки.Повторная прокрутка (через 5-секундные интервалы).Отмена. (Независимо от настройки прокрутку экрана можно осуществлять, удерживая нажатой кнопку DISP.)
WOOFERПредельная частота низкочастотного динамика	LOWMID[По умолчанию]HIGH	Низкочастотный динамик воспроизводит частоты ниже 85 Гц.Низкочастотный динамик воспроизводит частоты ниже 125 Гц.Низкочастотный динамик воспроизводит частоты ниже 165 Гц.
HPFВысокочастотный фильтр	HPF ONHPF OFF[По умолчанию]	Частота среза выбирается автоматически в соответствии с параметром WOOFER (LOW/MID/HIGH), поэтому звук низкой частоты идет исключительно из низкочастотного динамика, если он подключен.Отмена.
EXT IN*5Ввод внешних сигналов	CHANGER[По умолчанию]EXT IN	Использование устройства автоматической смены компакт-дисков JVC [22], Apple iPod или проигрывателя JVC D. [24].Для использования какого-либо другого внешнего устройства, за исключением указанного выше, [25].
TAG DISPОтображение тегов	TAG ON[По умолчанию]TAG OFF	Отображение метки во время воспроизведения дорожек MP3/WMA/WAV.Отмена.
REAR SPK*6 Уровень выхода задних динамиков	ON[По умолчанию]OFF	Выберите этот параметр, чтобы включить выход задних динамиков.Отмена.
AMP GAINРегулятор усиления	LOW PWRHIGH PWR[По умолчанию]	VOL 00 – VOL 30 (Выберите этот параметр, если максимальная мощность динамика меньше 50 Вт, для предотвращения их повреждения.)VOL 00 – VOL 50
IF BANDФильтр промежуточной частоты	AUTO[По умолчанию]WIDE	Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций. (Сопровождается потерей стереоэффекта.)Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.

*1 Только для запрограммированных радиостанций RDS FM. *2 В зависимости от настройки "AMP GAIN". *3 Отображается только при подключении тюнера DAB. *4 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее. *5 Отображается только при выборе одного из следующих источников — FM, AM, DISC, USB или LINE IN. *6 Отображается только при включении режима "Dual Zone" (см. стр. 26).

Меню настройки диска

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Во время останова перейдите в меню настройки диска.

② Выберите меню.

③ Выберите элемент для настройки.

④ Выберите параметр.

Для возврата на стандартный экран

SETUP

Меню Элемент Настройка
язык	МЕНЮ ЯЗЫКОВ	Выбор исходного языка для меню диска. См. также раздел “Коды языков” на стр. 39.
	ЯЗЫК ДЛЯ ОЗВУЧИВАНИЯ	Выбор исходного языка звучания. См. также раздел “Коды языков” на стр. 39.
	СУБТИТРЫ	Выбор исходного языка субтитров или удаление субтитров (ВЫКЛЮЧЕНО). См. также раздел “Коды языков” на стр. 39.
	ЯЗЫК НА ЗКРАНЕ	Выбор языка для отображения на экране.
ИЗОБРАЖЕНИЕ	ТИП МОНИТОРА	Выбор типа монитора для просмотра широкоэкранного изображения на мониторе.16:94:3 ПОЧТОВЫЙ ЯЩИК4:3 PAN SCAN[ТК4Т][Z8ТС]
	ПОЗИЦИЯ OSD Выбор положения строки состояния на мониторе.1 : Самое высокое положение2 : Самое низкое положение (пропадают инструкциипод меню настройки диска)
	ТИП ФАЙЛА Выбор типа воспроизводимого файла.АУДИО : Воспроизведение файлов MP3/WMA/WAV.ВИДЕО : Воспроизведение файлов DivX/MPEG Video.
АУДИО	ЦИФРОВОЙ АУДИО ВЫХОД	Выбор формата сигнала, поступающего от терминала DIGITAL OUT (оптический).ВЫКЛЮЧЕНО : Отмена.ТОЛЬКО PCM : Выберите для усилителя или декодера, несовместимого с Dolby Digital, DTS или MPEGAudio, или при подключении записывающего устройства.ЦИФРОВОЙ DOLBY/PCM : Выберите для усилителя или декодера,совместимого с Dolby Digital.ПОТОК/PCM : Выберите для усилителя или декодера,совместимого с Dolby Digital, DTS и MPEG Audio.
	СМЕШЕНИЕ При воспроизведении многоканального диска этот параметр влияет на сигнал разъемов LINE OUT (и терминала DIGITAL OUT, если для параметра “ЦИФРОВОЙ АУДИО ВЫХОД” выбрано значение “ТОЛЬКО PCM”).СОВМЕСТИМ. СО ВСЕСТОР.: Выберите для получения многоканальногообъемного звучания при подключенииусилителя, совместимого с Dolby Surround.СТЕРЕО : Обычно выбирается данный режим.
	СЖАТИЕ ДИН. ДИАПАЗОНА	Можно наслаждаться мощным звуком при низком и среднем уровнегромкости во время воспроизведения программного обеспечения DolbyDigital.АВТО : Выберите, чтобы применить действия кпрограммному обеспечению многоканальногокодирования (за исключением одноканальногии двухканального программного обеспечения).ВКЛЮЧЕНО : Выберите для постоянного использования этойфункции.
ДРУГИЕ	DivX РЕГИСТРАЦИЯ	У данного устройства имеется собственный регистрационный код. В целяхохраны авторского права при воспроизведении диска с записаннымрегистрационным кодом выполняется перезапись регистрационного кодаустройства.

Присвоение названий источникам звука

Вы можете присвоить названия компакт-дискам (как в данном приемнике, так и в устройстве автоматической смены компакт-дисков). Можно присвоить названия 30-ти дискам, и каждое из них может содержать до 32 символов.

- Нельзя назначать названия каким-либо дискам, кроме обычных компакт-дисков.

1 Выбор источников.

• Для компакт-дисков в данном устройстве: Вставьте диск.
• Для компакт-дисков в устройстве автоматической смены компакт-дисков: Выберите "CD-CH", затем выберите номер диска.

② Отобразите начальный экран названия.

③ 3Присвоение названия.

1 Выберите символ. 2 Перейдите к положению следующего (предыдущего) символа. 3 Повторяйте действия 1 и 2, пока не завершите ввод названия.

4 Завершите процедуру.

Удаление названия полностью

В действии ② слева...

Допустимые символы

Допустимые символы Отображение индикаторов

При частом отсоединении разъемы загрязняются.

Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Влага может конденсироваться на линзе внутри проигрывателя компакт-дисков или DVD-дисков в следующих случаях:

• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля.

Конденсация влаги может привести к неисправности проигрывателя компактдисков или DVD-дисков. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска

из футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

Центральный держатель

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным.

Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворитель (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Изогнувшийся диск

Диск с наклейкой

Диски с остатками наклейки

Диск с наклеиваемой этикеткой

Дополнительная информация о приемнике

Общие сведения

Включение питания

Для включения питания приемника также можно использовать кнопку SRC. Если источник готов, воспроизведение также начинается.

Выключение питания

Если питание отключается во время прослушивания диска, при последующем включении питания воспроизведение диска начнется автоматически.

FM/AM/RDS

Сохранение радиостанций

Во время поиска SSM... – Выполняется программирование принимаемых радиостанций для кнопок № 1 (наименьшая частота) - № 6 (наибольшая частота). – По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную под номером 1. – При сохранении радиостанций предыдущие запрограммированные радиостанции удаляются, и сохраняются новые радиостанции.

Операции с FM RDS

• Для правильной работы функции сеть-отслеживающего приема требуется два типа сигналов RDS—PI (идентификация программы) и AF (альтернативная частота). Если прием указанных данных осуществляется неправильно, функция сеть-отслеживающего приема не будет работать.
• Если осуществляется прием сообщений о движении на дорогах с помощью резервного приема ТА, уровень громкости автоматически меняется на запрограммированный (ТА VOL), когда текущий уровень ниже запрограммированного.
• При прослушивании станции АМ режимы резервного приема ТА и резервного приема РТУ будут временно отключены.
• Когда функция приема на альтернативных частотах включена (выбрано AF), автоматически включается сеть-отслеживающий прием. С другой стороны, функцию сеть-отслеживающего приема невозможно отключить, не отключая режим альтернативного приема. (См. стр. 29.)

- Дополнительную информацию об услуге RDS см. на странице «http://www.rds.org.uk».

Диск

Общие сведения

• В этом руководстве слова “дорожка” и “файл” взаимозаменяемы в случае ссылки на файлы DivX/MPEG Video/MP3/WMA/WAV и их имена.
• На данном приемнике можно воспроизводить диски диаметром 8 см.
• Если на один диск записаны файлы разных типов, на данном приемнике будут воспроизводиться только файлы формата звукового компакт-диска (CD-DA).

Установка диска

- Если диск вставляется верхней стороной вниз, на дисплее поочередно появляются надписи “PLEASE” и “EJECT”. Нажмите ▲ для извлечения диска.

Извлечение диска

- Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения. (Воспроизведение диска при этом не начинается).

Воспроизведение дисков однократной или многократной записи

• Данное устройство может распознавать до 3 500 файлов и 250 папок (до 999 файлов в папке).
• Данное устройство может распознавать имена файлов или папок длиной до 25 символов.
• Используйте только "завершенные" диски.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Данное устройство может не воспроизводить некоторые диски и файлы с неподходящими характеристиками или режимами записи.
• Для считывания диска многократной записи может потребоваться больше времени.

Воспроизведение файлов MP3/WMA/WAV

• Максимальное количество символов для названий папок и файлов составляет 25 символов, для информации тега MP3 или WMA – 128 символов.
• Данный приемник может воспроизводить файлы с расширением <.mp3>, <.wma> или <.wav> (не зависит от регистра).
• Устройство может отображать названия альбомов, имена артистов (исполнителей) и тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3/WMA/WAV.
• Данный приемник может обрабатывать только однобайтовые символы. Все остальные символы отображаются неправильно.
• Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах). Для файлов, записанных в режиме VBR, по-разному отображается время от начала воспроизведения.
• Данный приемник не может воспроизводить следующие файлы: – файлы MP3, закодированные в форматах MP3i и MP3 PRO; – файлы МР3, закодированные в формате Layer 1/2; – файлы WMA, закодированные в формате “без потерь”, профессиональном и голосовом форматах; – файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio; – файлы WMA, защищенные от копирования по методу DRM; – файлы, содержащие данные, например, ATRAC3 и т.д.
• Файлы AAC и файлы OGG.

Воспроизведение файлов DivX

• Данное устройство может воспроизводить файлы DivX с расширениями <.divx>, <.div>, <.avi> (независимо от регистра).
• Данное устройство поддерживает форматы DivX 6.x, 5.x, 4.x и 3.11.
• Данное устройство поддерживает файлы формата DivX Media: <.divx> или <.avi>.
• Данное устройство отображает уникальный регистрационный код "DivX Video on Demand" (DRM—Digital Rights Management). Для получения дополнительной информации об активации см. страницу в Интернете.
• Звуковой поток должен соответствовать характеристикам MP3 или Dolby Digital.
• Данное устройство не поддерживает формат GMC (Global Motion Compression).
• Файл, закодированный в режиме чересстрочной развертки, может воспроизводиться неправильно.
• Данный приемник не может воспроизводить следующие файлы: – Файлы, закодированные с использованием кодека, отличного от DivX.

Воспроизведение файлов MPEG Video

• Данное устройство может воспроизводить файлы MPEG Video с расширениями <.mpg> или <.mpeg>.
• Звуковой поток должен соответствовать характеристикам MPEG1 Audio Layer 2.
• Данный приемник не может воспроизводить следующие файлы: – Файлы WMV (Windows Media Video) – Файлы в формате RM (Real Media)

Воспроизведение из USB-памяти

• Порядок воспроизведения из USB-памяти может отличаться по сравнению с другими устройствами воспроизведения.
• Данное устройство может не воспроизводить некоторые USB-памяти или некоторые файлы с неподходящими характеристиками или режимами записи.
• Не рекомендуется использовать USB-память шире 20 мм, так как она заблокирует доступ к кнопке ▲.
• Данное устройство может воспроизводить файлы MP3, записанные в режиме VBR (переменная скорость в битах).

Смена источника звука

• При смене источника воспроизведение прекращается (извлечения диска не происходит). При повторном выборе "DISC" в качестве источника звука воспроизведение диска начнется с того места, где оно было остановлено.

DAB

• Даже при сохранении дополнительной службы запрограммировать можно только основную службу DAB.
• При сохранении новой службы DAB с тем же запрограммированным номером происходит удаление ранее запрограммированной службы DAB.

Проигрыватель iPod® или D.

• При включении этого устройства проигрыватель iPod или D. заряжается через него.
• При подключении проигрывателя iPod или D. все операции из проигрывателя iPod или D. запрещаются. Все операции выполняйте с устройства.
• Текстовая информация может отображаться неправильно.
• Если текстовая информация содержит более 8 символов, она прокручивается на дисплее (см. также стр. 30). Это устройство может отображать до 40 символов.

Примечание:

При управлении проигрывателем iPod или D. некоторые операции могут выполняться неправильно. В этом случае см. веб-узел компании JVC:

Для пользователей iPod: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Для пользователей проигрывателя D.: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Присвоение названий

• При попытке присвоить названия более чем тридцати компакт-дискам появляется сообщение "NAMEFULL". Прежде чем присваивать названия, удалите ненужные.
• Названия, присвоенные компакт-дискам в устройстве автоматической смены компакт-дисков, могут также отображаться при воспроизведении диска с устройства (и наоборот).

Общие настройки — PSM

- Если для элемента "AMP GAIN" настройка "HIGH PWR" меняется на "LOW PWR" и при этом для уровня громкости установлено значение больше "VOL 30", приемник автоматически меняет уровень громкости на "VOL 30".

Меню настройки диска

• Если на диске нет записи для выбранного языка, автоматически будет использоваться исходный язык. Кроме того, для некоторых дисков первоначальные настройки языка не будут работать в соответствии с настройкой из-за внутреннего программирования дисков.
• При выборе элемента "16:9" для изображения с форматом 4:3 происходит преобразование его ширины, и изображение слегка изменяется.
• Даже при выбранном параметре "4:3 PAN SCAN" для некоторых дисков размер экрана может быть "4:3 ПОЧТОВЫЙ ЯЩИК".

О звуках, воспроизводимых через задние терминалы

- Через аналоговые терминалы (выход для динамиков/LINE OUT/2nd AUDIO OUT):

передается двухканальный сигнал. При воспроизведении диска с многоканальным кодированием выполняется преобразование многоканальных сигналов. (АУДИО— СМЕШЕНИЕ: см. стр. 32.)

- Через терминал DIGITAL OUT (оптический):

Через данный терминал передаются цифровые сигналы (линейный PCM, Dolby Digital, DTS, MPEG Audio). (Более подробную информацию см. на стр. 38.)

Для воспроизведения многоканального звука Dolby Digital и DTS подключите к данному терминалу усилитель или декодер, совместимый с этими многоканальными источниками, и установите правильное значение для параметра "ЦИФРОВОЙ АУДИО ВЫХОД". (См. стр. 32.)

- О режиме “Dual Zone”: Через второй разъем AUDIO OUT подается двухканальный сигнал. При воспроизведении диска с многоканальным кодированием выполняется преобразование многоканальных сигналов. (См. стр. 26.)

Значки на экране

При воспроизведении на мониторе могут временно появляться следующие значки:

DVD: Отображается в начале демонстрации изображения, содержащего:

: Субтитры на нескольких языках : Звукозаписи на нескольких языках : Несколько углов обзора

: Воспроизведение

II : Пауза

: Для дисков DVD-Video/VCD: Медленное воспроизведение : Видео DVD-диск: Обратное медленное воспроизведение : Поиск вперед : Поиск назад

Выходные сигналы, поступающие от терминала DIGITAL OUT

Выходные сигналы различаются, в зависимости от значения параметра “ЦИФРОВОЙ АУДИО ВЫХОД”, указанного в меню настройки (см. страницу 32).

Выходные сигналы		Выходной сигнал
		STREAM/PCM DOLBY DIGITAL/PCM ТОЛЬКО PCM
Видео DVD-диск	48 кГц, 16/20/24-6ит линейный PCM	48 КГц, 16-6ит линейный стерео PCM
	96 кГц, линейный PCM
	Dolby Digital	Поток бит Dolby Digital		48 КГц, 16-6ит линейный стерео PCM
	DTS Поток бит DTS 48 КГц, 16-6ит	линейный стерео PCM
	MPEG Audio Поток бит MPEG 48 КГц, 16-6ит линейный стерео PCM
Звуковой компакт-диск, видео компакт-диск		44,1 кГц, 16-6ит линейный стерео PCM /48 КГц, 16-6ит линейный стерео PCM
Audio CD с DTS Поток бит DTS 48 КГц, 16-6ит линейный стерео PCM
DivX MP3 32/44,1/48 кГц, 16-6ит линейный PCM
		Dolby Digital Поток бит Dolby Digital 48 КГц, 16-6ит		линейный стерео PCM
MP3/WMA/MPEG Video 32/44,1/48 кГц, 16-6ит линейный PCM
WAV 44,1 КГц, 16-6ит линейный стерео PCM

Кодязык	Кодязык	Кодязык
AA Афарский	GL Галисийский	MK Македонский	SO Сомали
AB	Абхазский	GN Гуарани	ML	Малайлам	SQ	Албанский
AF Африкаанс	GU Гуярати	MN Монгольский	SR Сербский
AM	Амхарский	HA	Хауса	MO	Молдавский	SS	Сисвази
AR	Арабский	HI	Хинди	MR	Маратхи	ST	Сесотхо
AS	Ассамский	HR	Хорватский	MS	Малайский (MAY)	SU	Суданский
AY	Аймара	HU	Венгерский	MT	Мальтийский	SW	Суахили
AZ	Азербайджанский	HY	Армянский	MY	Бирманский	TA	Тамильский
BA	Башкирский	IA	Интерлингва	NA	Науруанский	TE	Телугу
BE	Белорусский	IE	Интерлингво	NE	Непальский	TG	Таджикский
BG	Болгарский	IK	Инупиак	NO	Норвежский	TH	Тайский
BH	Бихарийский	IN	Индонезийский	OC	Окитан	TI	Тигриния
BI	Бисламийский	IS	Исландский	OM	(Афан) Оромо	TK	Туркменский
BN Бенгальский,бангла		IW Иврит	OR Ория		TL	Тагальский
BO	Тибетский	JI	Идиш	PA	Panjabi	TN	Сетсвана
BR	Бретонский	JW	Яванский	PL	Польский	TO	Тонга
CA	Каталанский	KA	Грузинский	PS	Пашто, пушту	TR	Турецкий
CO	Корсиканский	KK	Казахский	PT	Португальский	TS	Тсонго
CS	Чешский	KL	Гренландский	QU	Кечуа	TT	Татарский
CY	Валлийский	KM	Камбоджийский	RM	Ретороманский	TW	Тви
DZ	Дзонг-кэ	KN	Дравидийский	RN	Курунди	UK	Украинский
EL	Греческий	KO	Корейский (KOR)	RO	Румынский	UR	Урду
EO	Эсперанто	KS	Кашмирский	RW	Кинаруанда	UZ	Узбекский
ET	Эстонский	KU	Курдский	SA	Санскрит	VI	Вьетнамский
EU	Баскский	KY	Киргизский	SD	Синдхи	VO	Волапак
FA	Персидский	LA	Латинский	SG	Саньё	WO	Волоф
FI	Финский	LN	Лингала	SH	Сербо-хорватский	XH	Коса
FJ	Фиджи	LO	Лаосский	SI	Сингальский	YO	Йоруба
FO	Фарерский	LT	Литовский	SK	Словацкий	ZU	Зулусский
FY	Фризский LV Латвийский,		латышский	SL	Словенский
GA	Ирландский	MG	Малагасийский	SM	Самоанский
GD	Гаэльский	MI	Маори	SN	Шона

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

	Симптомы Способы устранения/Причины
Общие сведения	Не слышен звук динамиков.Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Приемник не работает. Перенастройте приемник (см. стр. 2).
	Не работает пульт дистанционного управления.	Отключите функцию “Dual Zone” (см. стр. 26).(Если включен режим “Dual Zone”, пульт дистанционного управления используется только для управления проигрывателем компакт-дисков и DVD-дисков).
FM/AM	Автоматическое программирование SSM не работает.	Сохраните радиостанции вручную.
	Статические помехи при прослушивании радио.	Плотно подсоедините антенну.
Воспроизведение диска	Диск не воспроизводится. Вставьте диск правильно.
	Диск не может быть воспроизведен и или извлечен.	Снимите блокировку с диска (см. стр. 13).Принудительно извлеките диск (см. стр. 2).
	Диски однократной и многократной записи не воспроизводятся.Нельзя пропустить дорожки дисков однократной или многократной записи.	Вставьте завершенный диск.Выполните завершениедиска в помощью устройства, использованного для записи.
	Диск не распознается. Принудительно извлеките диск (см. стр. 2).
	Иногда звук и изображения прерываются или искажаются.	Остановите воспроизведение на время езды по неровной дороге.Смените диск.Проверьте кабели и соединения.
	На мониторе не появляется изображение воспроизведения (DVD-Video/VCD/DivX/MPEG).	Неправильно подключен стояночный тормоз. (См. Руководство по установке и подключению.)
	Изображение вообще не появляется на мониторе.	Правильно подсоедините видеокабель.Выберите правильный вход на мониторе.
	На мониторе отсутствуют левый и правый края изображения.	Выбор “4:3 ПОЧТОВЫЙ ЯЩИК” (см. стр. 32).
Воспроизведение DivX/MPEG Video/MP3/WMA/WAV	• Диск не воспроизводится. • Смените диск.	• Запишите дорожки на подходящие диски,используя совместимое приложение (см.стр.4).• Добавьте к именам файлов расширение <.divx>,<.div>,<.avi>,<.mpg>,<.mpeg>,<.mp3>,<.wma>, или <.wav>.
	• Слышен шум. Пропустите дорожку или смените диск.
	• На считывание требуется больше времени. Время считывания зависит от степени сложности конфигурации папки или файла. Не используйте слишком сложную иерархию с большим количеством папок.
	• Дорожки невозможно воспроизвести намеченным образом.	Порядок воспроизведения определяется при записи файлов.
	• Во время отображения изображения при воспроизведении файла DivX/MPEG Video отсутствует звук.	• Запишите звуковые дорожки, используя для файлов DivX звуковой поток MP3 или Dolby Digital.• Запишите звуковые дорожки, используя для файлов MPEG Video звуковой поток MPEG1 Audio Layer 2.
	• Время от начала воспроизведения неправильное.	Это иногда происходит во время воспроизведения. Причиной является способ записи дорожек.
	• На дисплее поочередно появляются надписи “PLEASE” и “EJECT”.	Вставьте диск, содержащий дорожки подходящего формата.
	• Не отображаются правильные символы (т.е. название альбома).	Данное устройство может отображать только буквы (верхнего регистра), кириллица, цифры и ограниченное число символов (см. стр. 33).

Симптомы Способы устранения/Причины

Воспроизведение USB-памяти	Слышен шум. Воспроизводимая дорожка не является дорожкойMP3 или WMA. Перейдите к другому файлу. (Недобавляйте расширение <.mp3> или <.wma> кфайлам, не являющимся файлами MP3 или WMA.)
	На дисплее продолжает мигать надпись "CHECK".
	На дисплее мигает надпись "NO FILE". Подключите USB-память, которая содержит дорожки,записанные в соответствующем формате.
	На дисплее появляется надпись "NOT SUPP", и выполняется переход на другую дорожку.
	На дисплее попеременно появляются надписи "READ" и "FAILED", затем осуществляется возврат к предыдущему источнику.
	Не отображаются правильные символы (т.е. название альбома).
	Звук иногда прерывается во время воспроизведения дорожки.
Устройство автоматическойсмены компакт-дисков	На дисплее появляется надпись "NO DISC". Вставьте диск в загрузочное отверстие.
	На дисплее появляется надпись "NO MAG".
	На дисплее появляется надпись "RESET 8". Правильно подключите приемник к устройству автоматической смены компакт-дисков и нажмите кнопку сброса устройства автоматической смены компакт-дисков.
	На дисплее появляется надпись "RESET 1" — "RESET 7".
	Устройство автоматической смены компакт-дисков не работает.
DAB	На дисплее появляется надпись "NO DAB". Перейдите в область с более сильным сигналом.
	На дисплее появляется надпись "RESET 08".
	Тюнер DAB совсем не работает. Отключите и вновь подключите устройство к тюнеру DAB и выполните перенастройку устройства (см. стр.2).
	На дисплее появляется надпись "ANT NG". Проверьте кабели и соединения.
	Симптомы Способы устранения/Причины
Воспроизведение на проигрывателе iPod/D.	Проигрыватель iPod или D. не включается или не работает.	Проверьте соединительный кабель и подключение.Замените аккумуляторную батарею.Обновите версию микропрограммы.
	Кнопки работают не так, как должны. Функции кнопок были изменены. Перед выполнением операции нажмите MODE.
	Звук искажается. Отключите эквалайзер на устройстве или на проигрывателе iPod или D.
	На дисплее появляется надпись “NO IPOD” или “NO DP”.	Проверьте соединительный кабель и подключение.
	Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения. Перезапустите операцию воспроизведения с помощью панели управления (см.стр.24).
	Звук не слышен при подключении с iPod nano.	Отключите наушники от iPod nano.
	Звук не слышен.При подключении проигрывателя D. на дисплее появляется сообщение “ERROR 01”.	Отключите адаптер от проигрывателя D. Затем подключите его снова.
	На дисплее появляется надпись “NO FILES” или “NO TRACK”.	Нет сохраненных дорожек. Импортируйте дорожки в проигрыватель iPod или D.
	На дисплее появляется надпись “RESET 1” – “RESET 7”.	Отключите адаптер от устройства и от проигрывателя iPod или D. Затем подключите его снова.
	На дисплее появляется надпись “RESET 8”.	Проверьте соединение между адаптером и этим устройством.
	Элементы управления проигрывателя iPod или D. не работают после отключения от устройства.	Выполните сброс проигрывателя iPod или D.

• Изготовлено по лицензии компании Dolby Laboratories. Долби и знак в виде двойной буквы-D являются товарными знаками компании Dolby Laboratories.
• "DTS" и "DTS 2.0 + Digital Out" являются торговыми марками Digital Theater Systems, Inc.
• "DVD Logo" является товарным знаком DVD Format/Logo Licensing Corporation, зарегистрированным в США, Японии и других странах.
• DivX, DivX Ultra Certified и связанные с ними логотипы являются товарными знаками корпорации DivX, inc. и используются по лицензии.
• Официальное изделие DivX® Ultra Certified
• Воспроизводит все версии видеоинформации DivX® (включая DivX® 6) и обеспечивает повышенное качество для мультимедийных файлов DivX® и формата DivX® Media
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.
• iPod является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.

Технические характеристики

БЛОКУСИЛИТЕЛЕЙ ЗВУКА	Максимальнаявыходнаямощность:	Передние/Задние: 50 Вт на каждый канал	ал
	Длительнаявыходная мощность(RMS):	Передние/Задние: 19 Вт на канал в при	4 Ω, от 40 Гц до20 000 Гц и не более чем 0,8% общегогармонического искажения
	Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
	Диапазон настройкиэквалайзера:	Частоты: 60 Гц, 150 Гц, 400 Гц, 1 кГц, 2,4	кГц, 6 кГц,15 кГц
		Уровень: ±10 дБ
	Отношение сигнал/помеха: 70 дБ
	Уровень выходногоаудиосигнала:	Цифровой (DIGITAL OUT: оптический):	длина сигнала: 660 нм
			Уровень выходного сигнала: от –21 дБмВт до –15 дБ мВт
		Уровень линейного выхода/полноесопротивление:	нагрузка 2,5 В/20 кΩ (полная шкала)
		Импеданс выходного сигнала: 1 кΩ
	Уровень выхода низкочастотного динамика/полноесопротивление:		нагрузка 2,0 В/20 кΩ (полная шкала)
	Система кодирования цвета: PAL
	Выход видеосигнала (композитный): 1 Vp-p/75 Ω
	Другие терминалы: LINE IN, Устройство автоматической		смены компакт-дисков, 2nd AUDIO OUT

БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM1	/FM2: от 87,5 МГц до 108,0 МГц
		FM3: от 65,00 МГц до 74,00 МГц
		AM: (СВ) от 522 кГц до 1 620 кГц	(ДВ) от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM	Полезная чувствительность:	11,3 dBf (1,0 μВ/75 Ω)
		50 дБ пороговая чувствительность:	16,3 dBf (1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц):	65 дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	30 дБ
	Радиоприемник в диапазоне СВ	Чувствительность/Избирательность:	20 μВ/35 дБ
	Радиоприемник в диапазоне ДВ	Чувствительность:	50 μВ

БЛОК ПРОИГРЫВАТЕЛЯ DVD/КОМПАКТ-ДИСКОВ	Система обнаружение сигнала:		бесконтактное оптическое считывание (полупроводниковый лазер)
	Число каналов: 2 канала (стерео)
	Частотная характеристика:		DVD, fs=48 кГц: от 16 Гц до 22 000 Гц
			DVD, fs=96 кГц: от 16 Гц до 22 000 Гц
			CD, fs=44,1 кГц: от 16 Гц до 20 000 Гц
	Динамический диапазон: 96 дБ
	Отношение сигнал/помеха: 98 дБ
	Коэффициент детонации:			в пределах допусков измерительной аппаратуры
	DivX: Видео: Макс. разрешение: 720 × 480 пикселов (30 кадров в секунду)720 × 576 пикселов (25 кадров в секунду)

USB-ПАМЯТЬ	Формат:		FAT 12/16/32
	Емкость:		менее 4 Гб (1 тип раздела)
	Формат воспроизводимого звука:		MP3/WMA
	Максимальный ток:		менее 500 мА
	MP3: Скорость передачи данных: 32 кбит/с – 320 кбит/с
			Частота дискретизации: MPEG-1: 48 кГц, 44,1 кГц, 32 кГц
			MPEG-2: 24 кГц, 22,05 кГц, 16 кГц
			MPEG-2,5: 12 кГц, 11,025 кГц, 8 кГц
	WMA: Скорость передачи данных: 5 кбит/с – 320 кбит/с
			Частота дискретизации: 8 кГц – 48 кГц

ОБЩИЕ ТРЕБОВАНИЯ	Электрическое питание:	Рабочее напряжение:	постоянное напряжение 14,4 В(допустимо от 11 В до 16 В)
	Система заземления:		отрицательное заземление
	Допустимая рабочая температура:		от 0°C до +40°C
	Габариты, мм (Ш × В × Г)	Монтажный размер (прибл.):	182 мм × 52 мм × 158 мм
		Размер панели (прибл.):	188 мм × 58 мм × 11 мм
	Масса (прибл.):		1,7 кг (без дополнительных принадлежностей)

Конструкция и технические требования могут быть изменены без уведомления.

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу

JVC
