Avatar TBR-57 - колонка Deaf Bonce - Бесплатное руководство пользователя

Тип	Динамик коаксиальный
Размер	5.7 дюйма (145 мм)
Номинальная мощность	100 Вт (RMS)
Максимальная мощность	200 Вт (пиковая)
Импеданс	4 Ом
Чувствительность	90 дБ (1 Вт/1 м)
Частотный диапазон	60 Гц – 20 кГц
Материал диффузора	Прессованная бумага с пропиткой
Материал подвеса	Резина
Твитер	Шелковый купол, 1 дюйм (25 мм)
Монтажная глубина	65 мм
Установочное отверстие	120 мм
Вес	0.9 кг
Рекомендуемое питание	12 В (автомобильная сеть)
Функции	Встроенный кроссовер, алюминиевый каркас
Уход и чистка	Протирать сухой мягкой тканью, избегать попадания влаги
Безопасность	Не допускать короткого замыкания; использовать предохранитель
Запчасти и ремонт	Обращайтесь в авторизованный сервисный центр

Часто задаваемые вопросы - Avatar TBR-57 Deaf Bonce

Какой размер динамика Avatar TBR-57?

Динамик имеет размер 5.7 дюйма (145 мм), что соответствует стандарту 6.5 дюйма с учетом монтажного отверстия.

Какую мощность выдерживает динамик?

Номинальная мощность составляет 100 Вт RMS, пиковая – до 200 Вт. Рекомендуется использовать усилитель с соответствующей мощностью.

Можно ли установить этот динамик в дверь автомобиля?

Да, при условии, что монтажная глубина не превышает 65 мм. Проверьте наличие свободного пространства за штатным динамиком.

Какой импеданс у динамика?

Импеданс составляет 4 Ом. Это стандартное значение для большинства автомобильных аудиосистем.

Нужен ли отдельный кроссовер?

Динамик имеет встроенный кроссовер, поэтому дополнительный внешний кроссовер не требуется.

Как правильно подключить динамик к усилителю?

Соблюдайте полярность: плюс к плюсу, минус к минусу. Используйте провода сечением не менее 1.5 мм². Убедитесь, что усилитель выключен при подключении.

Что делать, если динамик хрипит?

Проверьте качество сигнала, возможно, превышена мощность. Также убедитесь, что диффузор не поврежден и нет посторонних предметов.

Как чистить динамик?

Используйте мягкую сухую ткань. Не применяйте химические средства, не допускайте попадания воды внутрь динамика.

Можно ли использовать динамик в домашней акустике?

Да, но потребуется блок питания 12 В и усилитель. Для домашнего использования лучше подходят динамики с импедансом 8 Ом.

Где найти схему подключения?

Схема подключения приведена в руководстве пользователя, которое можно скачать на сайте notice-facile.com.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Avatar TBR-57 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

TBR-57

BURAN SERIES

1. Введение.

2. Меры предосторожности.

3. Способы подключения.

4. Рекомендуемые настройки усилителя, фильтрация.

5. Технические характеристики.

6. Размеры.

7. Комплектация.

8. Информация по гарантийному и сервисному обслуживанию продуктов Avatar.

9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов).

1. ВВЕДЕНИЕ

RU

Благодарим Вас за приобретение продукции компании Avatar! Мы стремимся к созданию чрезвычайно громких систем без потери качества звука.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте акустические системы (динамики) во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже акустических систем! Не допускайте падений компонентов, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки компонента не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя и короткому замыканию.
12. Для защиты проводов используйте резиновые прокладки (если провод идет через отверстие в пластине) или другие подобные материалы, если он проложен рядом с частями, подверженными нагреву.

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Различные примеры коммутаций приведены на следующих страницах. Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем.

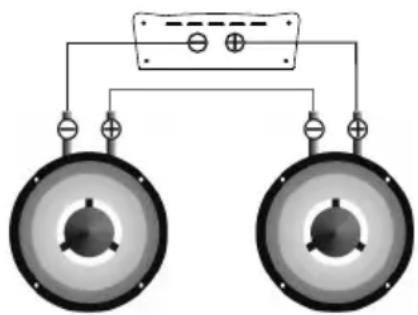

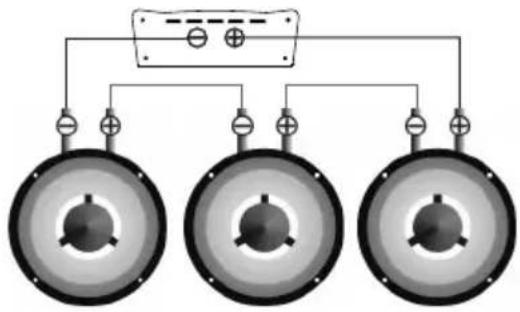

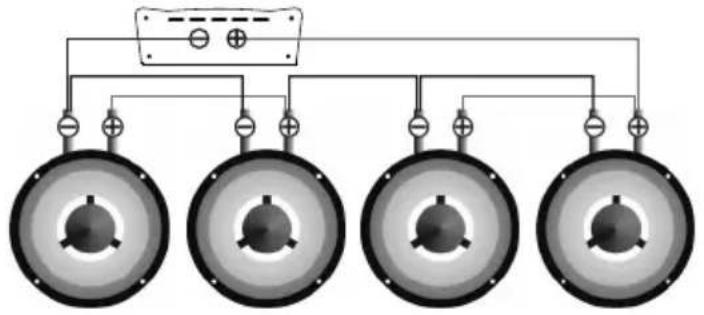

ПОСЛ ЕД ОВ АТ ЕЛ ЏН ОЕ С ОЕ ДИ НЕ НИ Е АК УС ТИ ЧЕ СК ИХ С ИС ТЕ М (Д ИН АМ ИК ОВ

Звуковая катушка	Общий импеданс
4 Ом	8 Ом

Звуковая катушка	Общий импеданс
4 Ом	12 Ом

Звуковая катушка	Общий импеданс
4 Ом	16 Ом

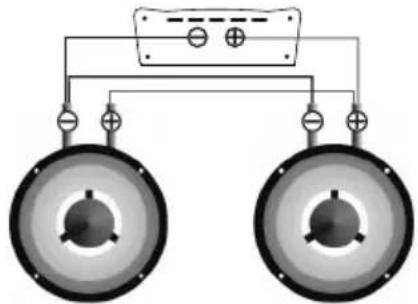

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ (ДИНАМИКОВ)

Звуковая катушка	Общий импеданс
4 Ом	2 Ом

Звуковая катушка	Общий импеданс
4 Ом	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом	1 Ом

Звуковая катушка	Общий импеданс
4 Ом	4 Ом

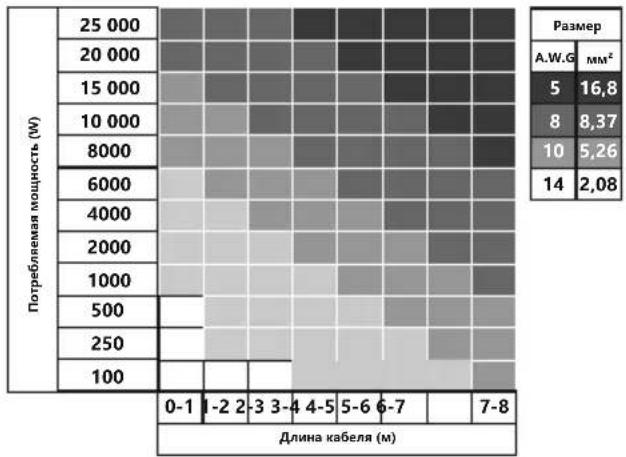

ВЫБО Р С ЕЧЕ Н ИЯ АК У СТИ Ч ЕСК И Х ПРО В ОДО В

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. РЕК О МЕН Д УЕМЫ Е НАС Т РОЙ К И УСИ Л ИТЕ Л Я, ФИЛЬТРА ЦИЯ

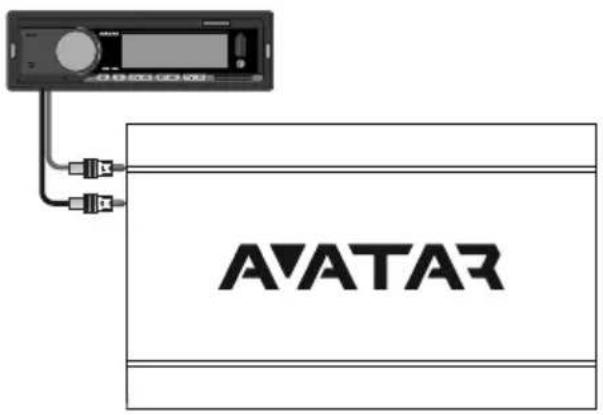

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на динамик, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемый уровень громкости ГУ не более 80%, чувствительность усилителя 50%.

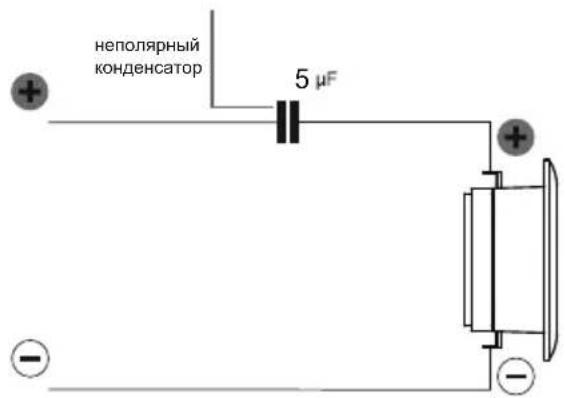

Рекомендуемые настройки фильтров:

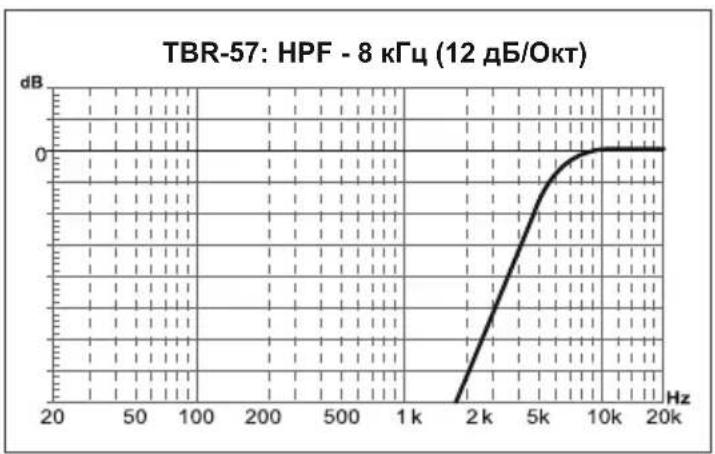

Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра) - от 8 кГц (12 дБ/Окт)

Рекомендуемые усилители: AST-2.250, AST-3004, AST-4.250.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	TBR-57
Размер	98 мм
Материал диффузора (мембрана)	Алюминий
Материал корпуса	Литой алюминий
Материал магнита	Феррит
Мощность RMS	150 Вт
Мощность MAX	300 Вт
Размер звуковой катушки	1"
Материал намотки катушки	Медь
Диапазон частот (Гц)	2 000 - 20 000
Impedance (Ом)	4

SPL (дБ) 104

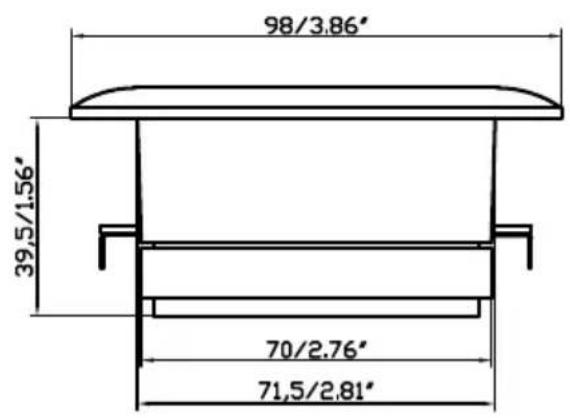

1. РАЗМЕРЫ


7. КОМПЛЕКТАЦИЯ

1. ВЧ-Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. ИНФОРМА ЦИЯ ПО ГА Р А НТИЙНОМУ И СЕРВИСНОМ У ОБСЛУЖИ В А Н И Ю П Р О Д УКТОВ AVATAR

RU

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

Для каждого продукта Avatar гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании. Гарантия действительна с даты покупки, при наличии чека. Гарантия не действует в следующих случаях:

- продукт поврежден в результате небрежного обращения, и/или неправильного использования, или любым другим причинам, не зависящим от материалов или производственных дефектов;

- продукт был изменен или подделан посторонними людьми;

- его серийный номер был изменен или удален.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя. Avatar не несет никакой ответственности за повреждения вследствие транспортировки. Avatar не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт Avatar.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМАЦИЯ ОБУТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРОЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местнмуниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
