РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Concept W WKF300GLB HARVIA

Поздравляем с превосходным выбором! Соблюдение данной инструкции по установке и эксплуатации гарантирует максимальное качество работы каменок Sentio by Harvia в течение длительного времени.

Перед установкой и началом использования каменки внимательно прочитайте инструкцию. Сохраните ее для обращения в дальнейшем.

ОГЛАВЛЕНИЕ

1. ОБЩИЕ СВЕДЕНИЯ ....45

1.1. Элементы конструкции каменки.... 46

1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .....47

2.1. Меры предосторожности 47
2.2. Подготовка каменки к эксплуатации.... 47
2.3. Топочный материал.... 47
2.4. Камни для каменки 48
2.5. Прогрев каменки 49
2.6. Вода в сауне.... 50
2.7. Обслуживание.... 50
2.8. Возможные неисправности.... 51

1. ИНСТРУКЦИЯ ПО УСТАНОВКЕ .....52

3.1. Перед установкой.... 52

3.1.1. Вентиляция помещения сауны.....52
3.1.2. Защита пола 53
3.1.3. Безопасные расстояния 54
3.1.4. Элементы защиты 54

3.2. Установка каменки 56

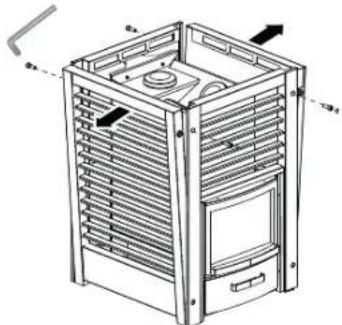

3.2.1. Перестановка стенок каменки 56
3.2.2. Изменение стороны подвески дверцы топки.56
3.2.3. Регулируемые ножки каменки 57
3.2.4. Присоединение каменки к каменному дымоходу 57
3.2.5. Присоединение печи к стальному дымоходу Harvia....59
3.3. Установка ручек.... 59
3.4. Дополнительные принадлежности 60

ET

	Concept WWKF300GLB
Объем помещения сауны ( m^3 )Sauna ruumala ( m^3 )	10–28
Класс термической стойкости дымоходаKorstna nõutav temperatuuriklass	T600
Диаметр соединительного отверстия (мм)Suitsuava diameeter (mm)	115
Вес камней (макс. кг)Kivide hulk (max. kg)	120 (20 кг, 5-10 см)120 (20 kg, 5-10 см)
Размер камней (см)Kivide suurus (см)	10–15 , 5–10
Вес каменки (кг)Kaal (kg)	96
Ширина (мм)Laius (mm)	550
Глубина (мм)Sügavus (mm)	630
Высота (мм) + регулируемые по высоте ножки (мм)Kõrgus (mm) + reguleeritavad jalad (mm)	870+0–30
Толщина верхней плиты топки (мм)Põlemiskambri lae paksus (mm)	6
Максимальная длина поленьев (см)Küttepuude maksimaalne pikkus (см)	47
Диаметр поленьев (см)Kütterpui läbimõõt (см)	8–15
Объем резервуара для воды (л)Veemahuti maht (l)	–

Таблица 1. Технические данные
Tabel 1. Tehnilised andmed

RU

ET

Эксплуатационные характеристики Toimivusdeklaratsioon

Предполагаемое использование Kasutusala	Дровяные печи многоразового нагрева для сауны Jätkukütmisega tahke kütusega saunaahjud	Harvia Finland OyPL 1240951 MuurameFinland17EN 15821:2010
Изделие соответствует следующим стандартам Toode vastab järgmistele standarditele	Изделия тестируются в соответствии с методиками,описанными в стандарте EN 15821:2010Tooted on testitud vastavalt meetoditele kirjaldatudstandards EN 15821:2010
Уполномоченный орган (идентификационный номер) Teavitaud asutus (identifitseerimisnumber)	VTT, PL 1000, 02044 VTT, Finland (0809)

	DoP20Finland300
Тип изделияToote nimetusДекларируемая производительностьDeklareeritud toimivus	Concept WWKF300GLB
ТопливоKüte	ДревесинаPuit
Пожарная безопасность(опасность инициации пожара для смежных элементов)Tuleohuts(sültamine, risk lähedal asuvatele materjalidele)	p
- безопасные расстояния до сгораемых материалов- ohutuskaugused sültivate materjalideni	3.1.3 .
Выброс горючих веществPõlemisprotsessi heitgaasid	p
Температура поверхностиPinnatemperatuur	p
Выделение опасных веществOhtlike ühendite eritamine	NPD
Возможность очисткиPuhastatavus	p
Температура печных газов *Suitsugaaside temperatuur*	398 °C
Механическая прочностьMehhaaniline vastupidavus	p
Тепловая мощностьKüttevõimsus leiliruumis	22 кВт22 kW
- выброс монооксида углерода (%)( мг/м^3 ) при 13% O_2 - CO emission (%)( mg/m^3 ) 13% O_2 sisalduse juures	p (0,57 %)(7119 мг/м^3 )p (0,57 %)(7119 mg/m^3 )
- полный коэффициент полезного действия- kogueffektiivsus	p (70 %)
- тяга дымохода *- tömbetugevus*	12 Pa
- закладка при розжиге- puude kogus süütamisel	5,8 кг5,8 kg
- повторные закладки 1- puude kogus järgnevaltel täitmistel 1	5,8 кг5,8 kg
- повторные закладки 2- puude kogus järgnevaltel täitmistel 2	3,0 кг3,0 kg
- зазор зольника (после растопки)- tuhaluugi avatus (peale süütamise faasi)	40 мм40 mm
Срок службыVastupidavus	p
Массовый расход печных газов *Tekkiv suitsugaaside mass*	17,4 г/сек17,4 g/s

Тщательно подбирайте мощность каменки. При выборе каменки со слишком малой нагревательной способностью ее придется прогревать более интенсивно и в течение более продолжительного времени, что сократит срок ее службы.

При выборе каменки обратите внимание на то, что для прогрева поверхностей потолка и стен, не имеющих теплоизоляционного покрытия (например, кирпич, стекло, кафельная плитка и бетон), требуется каменка большей мощности. При расчетах для помещения со стенами и потолками из таких материалов на каждый квадратный метр следует добавить еще 1,2 м³ объема. Если стены сауны изготовлены из массивных бревен, кубатуру необходимо умножить на 1,5. Примеры:

• Помещение сауны объемом 10 м ^3 с кирпичной стеной, ширина и высота которой составляют по 2 метра соответственно, эквивалентно помещению сауны объемом приблизительно 15 м ^3 .
• Помещение сауны объемом 10 м ^-3 со стеклянной дверью эквивалентно помещению сауны объемом приблизительно 12 м ^3 .
• Помещение сауны объемом 10 м ^3 со стенами из массивных бревен эквивалентно помещению сауны объемом приблизительно 15 м ^3 .

При необходимости продавец или представитель нашего дилера помогут выбрать каменку необходимой мощности. Более подробную информацию можно получить на нашем сайте в Интернете www.harviasauna.com.

1. ÜLDIST

1.1. Элементы конструкции каменки

A. Решетчатая стенка

В. Задняя стенка

С. Сплошная стенка

D. Передняя стенка

E. Корпус топки

F. Отверстие для чистки сажи

G. Верхнее соединительное отверстие

Н. Заднее соединительное отверстие

1. Ограждение дымовой трубы

J. Дверца топки

К. Зольник

L. Планка решетчатой стенки

М. Планка сплошной стенки

1.1. Kerise osad

A. Avatud külg

B. Tagaosa

C. Suletud külg

D. Esiosa

E. Kerise korpus

F. Tahmalõõr

Рисунок 1. Элементы конструкции каменки. Внимание! Используйте только запасные части, рекомендованные изготовителем каменки. Несанкционированная модификация каменки запрещается.
Joonis 1. Kerise osad. Tähelepanu! Kasuta ainult tootja poolt heakskiidetud varuosi. Keriste loata ümberehitamine on keelatud.

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перед установкой и началом использования каменки внимательно прочитайте инструкцию.

2.1. Меры предосторожности

• Слишком долгое пребывание в горячей сауне вызывает повышение температуры тела, что может оказаться опасным.
• Будьте осторожны с горячими камнями и металлическими частями каменки. Они могут вызвать ожоги кожи.
• Избегайте поддачи пара, если кто-то находится вблизи каменки, так как горячий пар может вызвать ожоги.
• Не подпускайте детей к каменке.
  • В сауне нельзя оставлять без присмотра детей, инвалидов и слабых здоровьем.
• Связанные со здоровьем ограничения необходимо выяснить с врачом.
• О парении маленьких детей необходимо про- консультироваться у педиатра.
  • Передвигайтесь в сауне с осторожностью, так как пол и полки могут быть скользкими.
• Не парьтесь под влиянием алкоголя, лекарств, наркотиков и т. п.
  • Не спите в нагретой сауне.
• Морской и влажный климат может вызвать коррозию металлических поверхностей каменки.
• Не используйте парильню в качестве сушилки для одежды во избежание возникновения пожара.

2.2. Подготовка каменки к эксплуатации

Перед началом использования каменки протопите ее в первый раз. Смысл этой процедуры состоит в том, чтобы сжечь защитную краску, покрывающую топку.

1. Протапливайте топку каменки вне помещения до тех пор, пока она не перестанет выделять дым. Для улучшения тяги установите дымовые трубы (если они есть в наличии). Дайте каменке остыть. Удалите остатки краски механическим способом с помощью, например, проволочной щетки и пылесоса. (Если протапливание вне помещения невозможно, то начинайте с пункта 2. Однако в этом случае дыма в парилке сауны будет больше.)
2. Установите каменку в соответствии с инструкцией по установке. Загрузите в каменку камни (▶2.4.).
3. Нагрейте сауну до обычной при парении температуры. Необходимо обеспечить хорошую вентиляцию парилки сауны, так как каменка все еще может испускать запах. Когда выделение дыма прекратится, каменка будет готова для нормальной эксплуатации.

2.3. Топочный материал

Наилучшим материалом для прогрева каменки является сухое дерево. При тесном контакте друг с другом сухие колотые дрова трескаются. Влага, содержащаяся в дровах, оказывает значительное влияние на чистоту горения и эффективность каменки. Можно разжечь огонь с помощью бересты или газет.

Различные виды древесины имеют разную тепло- ту сгорания. Например, для получения одинакового количества тепла буковых дров нужно сжечь на 15%

2. KASUTUSJUHISED

меньше, чем березовых. При сжигании большого количества древесины с высокой теплотой сгорания срок службы каменки уменьшается! Не рекомендуется сжигать в каменке следующие материалы:

• Горючие материалы с высокой теплотой сгорания (такие, как ДСП, пластмасса, уголь, брикеты, гранулы)
• Окрашенную или пропитанную древесину
• Мусор (такой, как ПВХ-пластик, текстиль, кожа, резина, одноразовые пеленки)
  • Садовый мусор (такой, как трава, листья)

2.4. Камни для каменки

• Вам понадобится:
• около 100 кг крупных камней (диаметром 10-15 см)
• около 20 кг мелких камней (диаметром 5-10 см) для перекрытия зазоров

- В качестве камней для каменки необходимо использовать только надлежащие камни, предназначенные для конкретной цели. Подходящими горными породами являются перидотит, оливиндолерит и оливин. Не следует использовать встречающиеся в природе супракрустальные породы.

- Перед укладкой в каменку необходимо очистить камни от пыли.

Укладывание камней для сауны:

1. Равномерно разложите камни перед и с обеих сторон топки каменки.
2. Покройте камнями топку каменки. Разместите камни плотным слоем между топкой каменки и стальным каркасом. Прямое тепло, излучаемое непокрытой топкой каменки, может привести к нагреванию окружающих предметов до опасных температур, даже если они находятся на безопасном расстоянии. Размер камней должен быть таким, чтобы их можно было легко разместить между топкой и стальным каркасом каменки.
3. Заполните камнями верхнюю часть каменки. Не образовывайте большую груду камней над топкой.
4. Убедитесь, что по окончании укладки камней сквозь них не проглядывает топка каменки. При необходимости уложите камни более плотно или увеличьте их количество.

Kerisekivide Iadumine:

Рисунок 2. Укладка камней

Для облегчения процесса из- влечения камней рабочее про- странство можно расширить. Отверните болты с верхнего края, после чего стенки камен- ки наклонятся. Перед повторной укладкой камней необходимо за- крепить стенки в вертикальном положении.

2.5. Прогрев каменки

Перед прогревом каменки следует убедиться, что в пределах безопасного расстояния от нее или в помещении сауны нет посторонних предметов. Вытяжные вентиляторы могут вызывать проблемы при работе в том же месте, что и печь.

1. Опорожните зольник.

2. Заложите дрова в топку так, чтобы между ними мог свободно циркулировать воздух, поступающий в топку. Самые крупные дрова положите вниз, а более мелкие - наверх. Используйте поленья диаметром 8-12 см. (Учитывайте объем закладки для розжига, таблица 2.)

3. Сверху на дрова положите щепки для разжигания. При разжигании дров с верхней части снижается количество выбросов.

4. Зажгите щепки и закройте дверцу. Силу тяги можно регулировать путем открытия зольника. Печь не предназначена для эксплуатации с открытой дверцей топки.

Внимание! При эксплуатации ручки нагреваются. Для открытия и закрытия дверцы и зольника используйте идущие в комплекте рукавицы (рисунок 5).

- Однако необходимо обеспечивать достаточную тягу для надлежащего прогрева камней. При нагреве каменки рекомендуется сначала держать зольник приоткрытым.

- Чрезмерная тяга приведет к нагреву

2.5. Kerise kütmine

топки каменки докрасна, что значительно сократит срок ее службы.

- Это обеспечит надлежащее горение. При приеме сауны, и когда помещение сауны уже нагрето, зольник можно закрыть, чтобы уменьшить огонь и снизить потребление дров. Оптимальный зазор для зольника смотрите в таблице 2.

1. При необходимости, когда тлеющие угли начнут затухать, подложите дров в топку. Используйте поленья диаметром 12-15 см. Для поддержания необходимой для парения температуры достаточно только пары поленьев. (Учитывайте объемы повторных закладок, таблица 2.)

Более длительное интенсивное нагревание влечет за собой риск возгорания!

• Чрезмерное нагревание (например, несколько полных загрузок подряд) приведет к перегреву каменки и дымохода, что сокращает срок службы каменки и может стать причиной пожара.
• Практика показывает, что температуры, превышающие 100 °C, слишком высоки для сауны.
• Используйте то количество дров, которое указано в инструкциях по нагреву. При необходимости дайте каменке, дымоходу и помещению сауны остыть.

2.6. Вода в сауне

Вода, которой поддают на камни, должна быть чистой водопроводной водой. Убедитесь, что качество воды на достаточном уровне, так как вода с повышенным содержанием соли, извести, железа или гумуса может привести к преждевременной коррозии каменки. В частности, морская вода приведет к очень быстрой коррозии каменки. К качеству водопроводной воды применяются следующие требования:

• содержание гумуса <12 мг/литр
• содержание железа <0,2 мг/литр
• содержание кальция <100 мг/литр
• содержание марганца <0,05 мг/литр

Лейте воду для сауны только на камни. Если плеснуть воду на нагретые стальные поверхи, на них могут образоваться вздутия вслед-е сильного перепада температур.

2.7. Обслуживание Каменка

• Перед нагревом каменки необходимо всегда очищать зольник, чтобы воздух для горения, проходящий через зольник, охлаждал колосник и увеличивал срок его службы. Найдите металлический контейнер, желательно стоячей модели, чтобы собирать золу. Так как в удаляемой золе могут быть горячие угольки, держите контейнер для золы подальше от горючих материалов.

- Сажу и пепел, накапливающиеся в дымовых каналах каменки, необходимо время от времени удалять через круглые отверстия для удаления сажи по боковым сторонам пространства для камней (▶1.1.).

- Из-за больших температурных колебаний при эксплуатации камни разрушаются. Следовательно, необходимо их перекладывать, по меньшей мере, раз в год или даже чаще при частом использовании сауны. В то же время, остатки камней необходимо удалять из пространства для камней, а разрушенные камни заменять новыми.

- Влажной тряпкой удалите грязь и пыль с каменки.

• Дымоход и соединительные трубы должны чиститься периодически и дополнительно, если печью не пользовались длительное время.
• Вследствие неполного сгорания топлива и недостаточной очистки дымохода накопившаяся в нем сажа может вспыхнуть. Действия, которые необходимо предпринять в случае пожара в дымоходе:
• Закройте зольник, дверцу топки и задвижку (если она установлена).
• Свяжитесь с местной пожарной охраной.
• Не пытайтесь тушить огонь, используя воду.
• После возгорания сажи трубочист должен перед использованием проверить печь и дымоход.

2.8. Возможные неисправности

Нет тяги в дымоходе. Дым поступает в сауну.

• Неплотное соединение дымохода. Произведите герметизацию соединений (▶3.2.4.).
  • Холодный кирпич дымохода.
• Вытяжной вентилятор или иное устройство в помещении создает низкое давление. Убедитесь, что приточный воздух для компенсации этого эффекта поступает в достаточном объеме.
• Одновременно используется несколько отопительных устройств. Убедитесь, что компенсирующий воздух поступает в достаточном объеме.
• Заполнен зольник.
  • Засор в дымовых каналах каменки (27.).
• Соединительная труба вставлена в дымоход слишком глубоко (3.2.4.).

Каменка не нагревается.

• Помещение сауны слишком большое для нагревательной способности каменки (см. Таблица 1).
• В сауне много стен без теплоизолирующего покрытия (▶1.).
• Топочный материал влажный или низкого качества (▶2.3.).
• Недостаточная тяга в дымоходе.
  • Засор в дымовых каналах каменки (2.7.).

Камни в каменке не нагреваются.

• Помещение сауны слишком маленькое для нагревательной способности каменки (▶1.).
• Недостаточная тяга в дымоходе.
• Топочный материал влажный или низкого качества.
  • Засор в дымовых каналах каменки (27.).
• Проверьте размещение камней (24.). Удалите мелкие куски камня. Замените разрушившиеся камни целыми более крупного размера.

Возникновение запахов.

• См. раздел 2.2.
- Нагретая каменка может усиливать запахи, присутствующие в воздухе, даже если их источником не является сама сауна или каменка. Примеры: краска, клей, масло, высыхающие материалы.

Деревянные поверхности в сауне чернеют.

- Потемнение деревянных поверхностей сауны со временем – нормальное явление. Потемнение может быть ускорено солнечным светом, теплом каменки, защитными средствами на стенах (имеют низкую тепловую устойчивость), мелкими частицами от камней каменки, поднимаемыми воздушным потоком, дымом, попадающим в сауну, например, во время подкладки дров.

Korsten

3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

3.1. Перед установкой

Перед установкой каменки убедитесь, что соблюдены все безопасные расстояния. В пределах установленных безопасных расстояний вокруг каменки не должно быть электроприборов, проводов или воспламеняющихся материалов. При монтаже необходимо учитывать безопасные расстояния дымохода!

• Установку устройства необходимо выполнять в соответствии со всеми местными правилами, включая те, которые ссылаются на национальные либо европейские стандарты.
• Печь не предназначена для установки в дымоход совместного использования.
• Дополнительную информацию относительно требований противопожарной безопасности можно получить в местной противопожарной службе.

3.1.1. Вентиляция помещения сауны

Вентиляция сауны может быть устроена следующим образом:

Естественная вентиляция (рисунок 6)

A. Приточное отверстие для поступления свежего воздуха должно располагаться близко к полу возле каменки, а
В. вытяжное отверстие должно находиться как можно дальше от каменки под потолком. Так как сама каменка обеспечивает эффективную циркуляцию воздуха, вытяжное отверстие предназначено, прежде всего, для удаления влаги из сауны после парения.

Механическая вытяжная вентиляция (рисунок 7)

A. Приточное отверстие для поступления свежего воздуха должно располагаться на высоте ок. 500 мм над каменкой, а
В. вытяжное отверстие должно быть как можно ближе к полу, например, под полком.

3. PAIGALDUSJUHIS

3.1. Enne paigaldamist

Рисунок 7. Механическая вытяжная вентиляция Joonis 7. Mehaaniline öhu väljatömme

RU ET

3.1.2. Защита пола

Рисунок 8.

A. Бетонный пол без плитки. Каменку можно устанавливать на бетонный пол без каких-либо особых мер предосторожности, если толщина бетона составляет, по меньшей мере, 60 мм. Убедитесь, что в бетоне под каменкой нет электрических проводов или труб водопровода.
В. Пол с кафельным покрытием. Клеи и штукатурка для пола и гидроизоляционные материалы, уложенные под плитку, неустойчивы к теплу, излучаемому каменкой. Для защиты пола можно использовать защитное основание Harvia (▶3.4.) либо другую подобную защиту от теплового излучения.
С. Пол из легковоспламеняющихся материалов. Для защиты пола можно использовать защитное основание Harvia (»3.4.). Если пол перед дверцей каменки сделан из сгораемого материала, установите защиту пола, изготовленную из несгораемого материала.

Печь должна устанавливаться на пол с соответствующей нагрузочной способностью.

Если существующий пол не удовлетворяет этому необходимому предварительному условию, то для его достижения должны быть приняты подходящие меры (например, установка распределяющей нагрузку плиты).

Светлые материалы пола загрязняются золой, частицами камня и металла, падающими с каменки. Используйте покрытия для пола из темных материалов и темный цемент для швов.

3.1.2. Pôranda kaitsmine

Joonis 8.

Рисунок 8. Защита пола (все размеры приведены в миллиметрах)
Joonis 8. Pôranda kaitsmine (kõik möötmed millimeetrites)

RU ET

3.1.3. Безопасные расстояния

Неправильная укладка камней может привести к нагреванию окружающих предметов до опасных температур, даже если они находятся на безопасном расстоянии. Указанные безопасные расстояния применимы только, если укладка камней была выполнена в порядке, описанном в разделе 2.4.

См. рисунок 9.

• Потолок. Минимальное расстояние от верха каменки до потолка.
• Кирпичные стены, а также стены и полки, изготовленные из легковоспламеняющихся материалов. Минимальные безопасные расстояния с обеих сторон, сзади и перед каменкой.
• Ниша в стене (А). Если каменка установлена в нише стены, оставьте между ней и стенами расстояние 50 мм для обеспечения циркуляции воздуха.

3.1.4. Элементы защиты

• Защитное основание WL110.
• Защитное ограждение дымовой трубы FIN-040. Устанавливается вокруг дымовой трубы (WZ050M или WZ11550) для защиты стен из легко-всопламеняющихся материалов. Рисунок 10.

Рисунок 9. Безопасные расстояния (все размеры приведены в миллиметрах) Joonis 9. Ohutuskaugused (köik möötmed millimeetrites)
Положение ограждения дымовой трубы в углу/ Suitsutoru katte asetus nurgas

Положение ограждения дымовой трубы рядом с прямой стенкой/ Suitsutoru katte asetus sirge seina kōrval

3.2.1. Перестановка стенок каменки

Можно изменить положение решетчатой стенки каменки (на левую или правую сторону). См. рисунок 11. Для этого используйте шестигранный ключ, идущий в комплекте. Для защиты рук используйте перчатки.

1. Отверните болты из задней и передней стенок и поднимите сплошную стенку с места. Стенки размещаются в нижних металлических держателях.

2. Отверните крепежный болт планки сплошной стенки. Снимите планку, поднимая вверх ее переднюю часть и толкая в направлении задней стенки.

3. Отверните болты из решетчатой стенки и поднимите решетчатую стенку с места.

Задняя стенка отсоединена. Следите за тем, чтобы она не упала!

1. Снимите планку решетчатой стенки и переместите ее на другую сторону. Для отсоединения планки необходимо ее потянуть.

Если вы хотите изменить направление открывания дверцы каменки, проделайте это на данном этапе. ▷3.2.2.

1. Приподнимите решетчатую стенку и расположите на предпочитаемой стороне. Поместите решетчатую стенку на металлические держатели и закрепите болтами. Установите планку сплошной стенки на противоположную сторону и закрепите ее болтом. Затем установите сплошную стенку на металлические держатели. Заверните болты.

3.2.2. Изменение стороны подвески дверцы топки

Дверцу топки можно подвесить так, чтобы она открывалась либо вправо, либо влево. Можно расширить рабочее пространство, как показано на рисунке 3. На время замены снимите планку сплошной стенки (рисунок 11, позиция 2). Также необходимо снять планку над дверцей топки. Рисунок 12.

3.2. Kerise paigaldamine

3.2.3. Регулируемые ножки каменки

Регулируемые ножки позволяют надежно установить каменку на неровном полу. Регулируемый диапазон 0-30 мм. Когда каменка будет установлена в необходимом положении, отвинтите регулируемые ножки так, чтобы можно было их отрегулировать. Для этого используйте идущий в комплекте ключ.

Внимание! При передвижении каменки по полу ее регулируемые ножки могут поврепокрытие пола.

3.2.4. Присоединение каменки к каменному дымоходу

Проделайте отверстие в огнеупорной стене для присоединения к дымоходу. Диаметр отверстия должен быть немного больше диаметра соединительной дымовой трубы. Подходящий зазор вокруг трубы составляет примерно 10 мм. Обратите внимание на то, что отверстие должно находиться на соответствующей высоте, если Вы намереваетесь использовать, например, защитное основание. Рекомендуется закруглить внутренние края отверстия дымохода, чтобы обеспечить беспрепятственный проход печных газов в дымоход. Для облегчения процедуры установки каменки предусмотрены дополнительные принадлежности (»3.4.).

Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (рисунок 13)

1. Снимите заглушки (2 шт.).
2. Присоедините соединительную дымовую трубу к заднему соединительному отверстию. Убедитесь, что соединительная труба надежно закреплена на месте.
3. Установите каменку на место. Не перекройте дымо- ход, задвинув соединительную дымовую трубу слишком глубоко. При необходимости, укоротите трубу.
4. Загерметизируйте место входа соединительной трубы в стену, например, с помощью огнеупорной минеральной ваты. Проверьте качество герметичного уплотнения дымовой трубы. При необходимости добавьте минеральной ваты.

3.2.3. Kerise reguleeritavad jalad

Рисунок 13. Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (все размеры приведены в миллиметрах)
Joonis 13. Kerise ühendamine suitsulõõriga tagumise ühendusava kaudu (kõik mõõtmed millimeetrites)

RU ET

Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие (рисунок 14)

Для верхнего соединения (▶3.4.) понадобится угловая дымовая труба (45° или 90°).

1. Во время переноса заглушки снимите планку сплошной стенки (рисунок 11, позиция 2) и заднюю стенку.
2. Переставьте заглушку с верхнего соединительного отверстия на заднее.
3. Отогните крепежные пружины заглушки в стороны через верхнее соединительное отверстие, чтобы заглушка плотно зафиксировалась в отверстии.
4. Присоедините дымовую трубу к верхнему соединительному отверстию. Убедитесь, что соединительная труба надежно закреплена на месте.
5. Задвиньте каменку на место. Не перекройте дымо- ход, задвинув соединительную дымовую трубу слишком глубоко. При необходимости, укоротите трубу.
6. Загерметизируйте место входа соединительной трубы в стену, например, с помощью огнеупорной минеральной ваты. Проверьте качество герметичного уплотнения дымовой трубы. При необходимости добавьте минеральной ваты.

Рисунок 14. Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие (все размеры приведены в миллиметрах)
Joonis 14. Kerise ühendamine suitsulõõriga ülemise ühendusava kaudu (kõik möõtmed millimeetrites)

RU ET

3.2.5. Присоединение печи к стальному дымоходу Harvia

Стальной дымоход Harvia с маркировкой CE может быть использован для отвода газообразных продуктов сгорания. Дымовые трубы дымохода изготовлены из нержавеющей стали; дымоход имеет огнеупорную изоляцию. Дымоход имеет круглое поперечное сечение. Диаметр дымовой трубы равен 115 мм, а диаметр внешней обшивки - 220 мм.

1. Переставьте заглушку с верхнего соединительно- го отверстия на заднее.
2. Отогните крепежные пружины заглушки в стороны через верхнее соединительное отверстие, чтобы заглушка плотно зафиксировалась в отверстии.
3. Присоединение стальную трубу дымохода к верхнему соединительному отверстию в каменке. Убедитесь, что дымовая труба надежно закреплена на месте. Ознакомьтесь с подробными инструкциями по монтажу стального дымохода!

3.3. Установка ручек

Установите ручки на дверцу топки и зольник. Рисунок 15.

3.4. Дополнительные принадлежности

A. Стальной дымоход Harvia WHP1500. ▶3.2.5.

В. Водонагреватель VL22I. Устанавливается на верхнем соединительном отверстии. При использовании защитного ограждения недостаточно большого размера, чтобы защитить воспламеняющиеся материалы вокруг каменки от тепла, исходящего от трубы между водонагревателем и дымоходом, на трубу следует установить радиаторное покрытие.

С. Радиаторное покрытие WZ020130. Устанавливается вокруг дымовой трубы. Безопасное расстояние от воспламеняющихся материалов до незащищенной дымовой трубы составляет 500 мм. При использовании радиаторного покрытия безопасное расстояние можно сократить до 250 мм.

D. Угловая труба дымохода. Различные модели.

E. Соединитель для каменных дымоходов WZ011115. Подсоединяется к отверстию дымохода, не требует дополнительных уплотнителей. На внутренней стороне уже установлен уплотнитель.

F. Проходной фланец для дымовой трубы WZ020115. Закрывает отверстие дымохода и уплотнение в стене. Изготовлен из нержавеющей стали. Состоит из двух частей, что позволяет использовать его на трубах, изогнутых под различными углами.

G. Защитное основание WL110. ▷3.1.4.

Н. Дымовая труба WZ050M/WZ11550.»3.1.4.

3.4. Tarvikud

A. Harvia teraskorsten WHP1500. ▷3.2.5.

Рисунок 16. Дополнительные принадлежности (все размеры приведены в миллиметрах) Joonis 16. Tarvikud (köik möötmed millimeetrites)

S/N:

Kopioi kiukaan sarjanumero pakkauksesta tähän ja liitä ohje talokirjaan. Skriv in ugnens serienummer som finns på förpackningen här och bifoga anvisningen till husboken.

Перепишите с упаковки заводской серийный номер каменки и включите это руководство в домашнюю документацию. Kirjuta siia pakendil olev kerise seerianumber ja lisa juhend ehitise dokumentatsiooni juurde

Адрес: ООО «Харвия РУС». 196084, г. Санкт-Петербург, ул. Заставская, дом 7 E-mail: [e-mail]

HARVIA

PL12 40951 Muurame Finland www.harvia.fi

[phone] [e-mail]

SENTIO

BY HARVIA

www.sentiobyharvia.fi

[e-mail]

Global:

Central

Europe:

Tel. [phone] Tel. [phone]
