50PN6500 - Televizor LG - Manual de utilizare gratuit

Tip produs	Televizor cu plasmă
Model	50PN6500
Marcă	LG
Diagonala ecranului	50 țoli (127 cm)
Rezoluție	1920 x 1080 pixeli (Full HD)
Tehnologie de afișare	Plasmă
Dimensiuni cu suport (lățime x înălțime x adâncime)	Aproximativ 1183 x 774 x 310 mm
Greutate cu suport	Aproximativ 31 kg
Alimentare	100-240 V AC, 50/60 Hz
Consum de putere (tipic)	Aproximativ 250 W
Telecomandă	Inclusă, baterii AAA (2 buc.)
Accesorii incluse	Manual de utilizare, cablu de alimentare, miezuri feritice, suport pentru cablu, șuruburi pentru suport, picioare suport
Licențe	Dolby, DivX Certified, HDMI
Conectori	HDMI (x2), Component, Composite, USB, Scart, ieșire audio optică, priză CI, antenă RF
Funcții suplimentare	Teletext, EPG, SIMPLINK (HDMI-CEC), mod PC, înregistrare prin dispozitive externe
Montare pe perete VESA	400 x 400 mm, șuruburi M6 (4 buc.)
Întreținere	Curățați cu o cârpă moale și uscată; evitați substanțele chimice

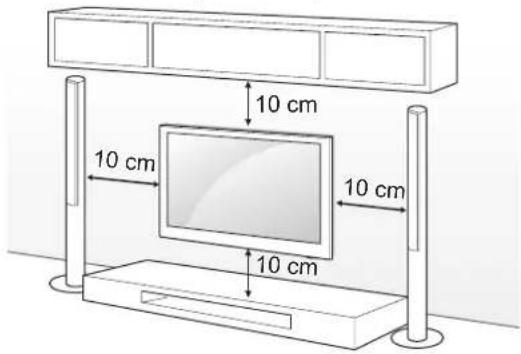

Siguranță	Distanță recomandată față de perete >10 cm, nu blocați ventilația
Garanție	Garanție standard a producătorului (2 ani)

Întrebări frecvente - 50PN6500 LG

Cum conectez antena la televizorul LG 50PN6500?

Conectați cablul antenei RF (75 Ω) la mufa de antenă din spatele televizorului. Folosiți un splitter dacă doriți să conectați mai mult de două receptoare. În caz de semnal slab, instalați un amplificator.

Ce fac dacă telecomanda nu funcționează?

Verificați dacă bateriile sunt introduse corect (poli + și -) și dacă sunt încărcate. Înlăturați obstacolele dintre telecomandă și senzorul televizorului. Dacă tot nu funcționează, înlocuiți bateriile cu altele noi.

Cum curăț ecranul televizorului?

Opriți televizorul și deconectați cablul de alimentare. Folosiți o cârpă moale și uscată pentru praful ușor. La murdărie mai puternică, umeziți cârpa cu apă și puțin detergent delicat, apoi ștergeți până la uscat. Nu folosiți substanțe chimice.

De ce se oprește televizorul singur?

Verificați setările de oprire automată temporizată. Dacă televizorul nu primește semnal timp de 15 minute, se oprește automat. Poate exista și o întrerupere a alimentării. Verificați conexiunea cablului de alimentare.

Cum montez televizorul pe perete?

Folosiți un suport de perete conform standardului VESA 400x400 mm. Fixați suportul pe perete, apoi pe televizor cu șuruburi M6. Păstrați o distanță de cel puțin 10 cm de perete pentru ventilație. Recomandăm montarea de către un instalator calificat.

Ce rezoluții suportă televizorul prin HDMI?

Televizorul suportă rezoluții până la 1080p (1920x1080) prin HDMI. Pentru semnal PC, se recomandă rezoluții compatibile cu placa grafică. În caz de probleme, ajustați setările din meniul IMAGINE.

Are televizorul tuner DVB-T incorporat?

Da, televizorul LG 50PN6500 are un tuner DVB-T încorporat pentru recepția televiziunii digitale terestre. Suportă și televiziunea analogică și radio.

Cum conectez o consolă de jocuri?

Conectați consola la televizor printr-un cablu HDMI (recomandat) sau component. Selectați sursa de semnal corespunzătoare (INPUT) pe televizor. Activați modul joc în meniu pentru a reduce întârzierile.

De ce apar puncte mici pe ecran?

Panelul cu plasmă conține milioane de pixeli – puncte individuale negre, luminoase sau colorate (până la 1 ppm) sunt normale și nu constituie un defect. Nu afectează calitatea imaginii.

Cum folosesc funcția SIMPLINK?

Conectați un dispozitiv LG compatibil prin HDMI. Apăsați butonul SIMPLINK de pe telecomandă. Permite controlul dispozitivului (de exemplu, player Blu-ray) cu ajutorul telecomenzii televizorului.

MANUAL DE UTILIZARE 50PN6500 LG

Citiți acest manual cu atenție înainte de a utiliză monitorul și păstrați-l pentru consultări ulterioare.

CUPRINS

3 LICENTE

3 NOTĂ PRIVIND SOFTWARE-UL OPEN SOURCE

3 SETAREA DISPOZITIVULUI EXTERN DE COMANDĂ

4 INSTRUCTIUNI DE SIGURANTĂ

10 PROCEDURA DE INSTALARE

10 ASAMBLARE ŞI PREGÄTIRE

10 Despachetarea
13 Achizitionare separată
14 Componente și butoane
15 Ridicarea și deplasarea televizorului

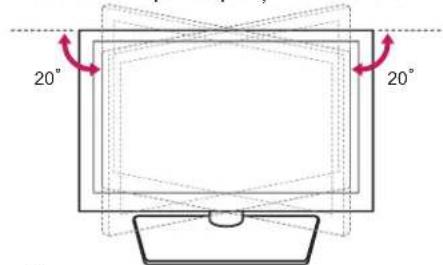

16 Montarea pe o masă
17 Montarea pe perete

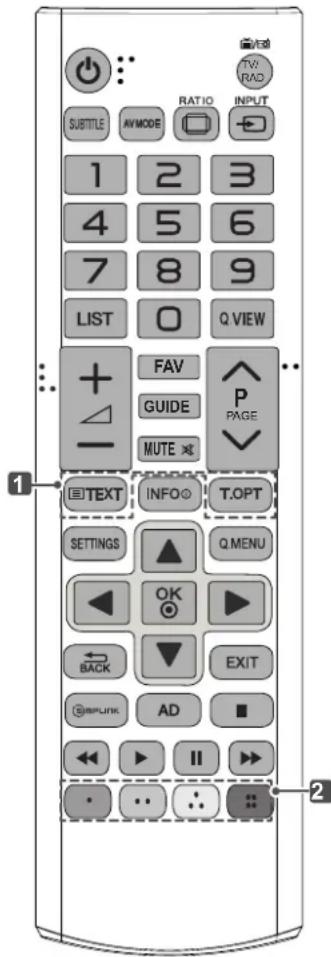

18 TELECOMANDĂ

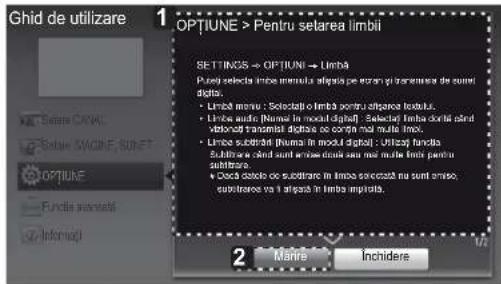

19 FOLOSIREA GHIDULUI DE UTILIZARE

20 ÎNTRETINERE

20 Curățarea televizorului
20 - Ecranul, Rama, Carcasa și suportul
20 - Cablul de alimentare

20 DEPANARE

AVERTISMENT

- Dacă ignorați mesajul de avertizare, puteți fi rănit grav sau există riscul de accidentare sau deces.

ATENTIE

- Dacă ignorați acest mesaj de atenționare, puteți suferi răni minore sau poate exista riscul deteriorării produsului.

NOTĂ

- Nota vă ajută să înțelegeți și să utilizați produsul în siguranță. Citiți cu atenție nota înainte de a utiliza produsul.

LICENTE,

Este posibil ca licențele acceptate să difere în funcție de model. Pentru mai multe informații despre licențe, vizitați www.lg.com.

DOLBY. DIGITAL PLUS

Produs sub licența Dolby Laboratories. "Dolby" și simbolul "dublu-D" sunt mărci ale Dolby Laboratories.

HDMI, sigla HDMI și High-Definition Multimedia Interface sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC.

DESPRE DIVX VIDEO: DivX® este un format video digital creat de DivX, LLC, o filială a Rovi Corporation. Acesta este un dispozitiv oficial DivX Certified® v DivX. Vizitați site-ul divx.com pentru mai multe informații și pentru instrumente software cu ajutorul cărora să convertiți fișierele dvs. în format video DivX.

DESPRE DIVX VIDEO-ON-DEMAND: Acest dispozitiv DivX Certified® trebuie înregistrat pentru a reda filme DivX Video-on-Demand (VOD) achiziționate. Pentru a obține codul de înregistrare, localizați secțiunea DivX VOD din meniul de configurare al dispozitivului. Accesați vod.divx.com pentru mai multe informații legate de finalizarea înregistrării.

"DivX Certified® pentru a reda format video DivX® până la HD 1080p, inclusiv conținut premium."

„DivX®, DivX Certified® și logo-urile asociate sunt mărci comerciale ale Rovi Corporation sau ale filialelor acesteia și sunt utilizate sub licență.”

„Acoperite de unul sau mai multe dintre următoarele brevete SUA: 7,295,673; 7,460,668; 7,515,710; 7,519,274”

NOTĂ PRIVIND SOFTWARE-UL OPEN SOURCE

Pentru a obține codul sursă din GPL, LGPL, MPL și alte licențe open source, care sunt conținute în acest produs, vă rugăm să vizitați http://opensource.lge.com. În plus față de codul sursă, toate condițiile licenței, denegările de responsabilitate privind garanția și notele despre drepturile de autor la care se face referire sunt disponibile pentru descărcare. LG Electronics va oferi și codul sursă pe CD-ROM în schimbul unei sume care să acopere costurile unei asemenea distribuții (cum ar fi costurile suporturilor media, de transport și de procesare), în urma unei solicitări prin e-mail la [e-mail]. Această oferă este valabilă timp de trei (3) ani de la data la care ați achiziționat produsul.

SETAREA DISPOZITIVULUI EXTERN DE COMANDĂ

Pentru a obține informații privind instalarea dispozitivului de control extern, vizitați site-ul www.lg.com

INSTRUCTIUNI DE SIGURANTĂ

Citiți cu atenție aceste măsuri de siguranță înainte de a utiliza produsul.

AVERTISMENT

	Nu amplasați televizorul și telecomanda în următoarele medii:- Într-un loc expus luminii directe a soarelui- Într-o zonă cu nivel crescut de umiditate, cum ar fi o cameră de baie- În apropierea unei surse de căldură, cum ar fi sobe și alte dispozitive care produc căldură- În apropierea blaturilor de bucătărie sau a umidificatoarelor, unde produsele pot fi expuse rapid la abur sau ulei- Într-o zonă expusă ploii sau vântului- În apropierea containerelor de apă, cum ar fi vazeleNerespectarea acestor indicații poate avea ca urmare izbucnirea unui incendiu,electrocutarea, defectarea produsului sau deformarea acestuia.
	Nu amplasați produsul în locuri în care poate fi expus la praf.Aceasta poate cauza pericol de incendiu.
	Ștecherul de alimentare permite deconectarea produsului. Ștecherul trebuie să fie întotdeauna ușor accesibil.
	Nu atingeți ștecherul cu măinile ude. În plus, dacă pinul cablului este ud sau acoperit de praf, uscați complet ștecherul sau ștergeți praful.Există riscul de electrocutare din cauza umezelii în exces.
	Asigurați-vă că ați conectat cablul de alimentare la o sursă de alimentare cu împământare. (Exceptând dispozitivele care nu sunt împământate.)Există riscul de electrocutare sau de rănire.
	Introduceți complet cablul de alimentare.În cazul în care cablul de alimentare nu este introdus complet, există riscul izbucnirii unui incendiu.
	Asigurați-vă că nu lăsați cablul de alimentare să intre în contact cu obiecte fierbinți, cum ar fi un corp de încălzire.Aceasta poate cauza pericol de incendiu sau electrocutare.
	Nu amplasați obiecte grele sau chiar produsul pe cablurile de alimentare.În caz contrar, este posibil ca acest lucru să cauzeze un incendiu sau electrocutare.
	Îndoitți cablul antenei între interiorul și exteriorul clădirii, pentru a împiedica pătrunderea ploii.Aceasta ar putea cauza pătrunderea apei în produs și electrocutarea.
	La montarea televizorului pe perete, asigurați-vă că în urma instalării nu lăsați cablul de alimentare și cel pentru semnal să atârne în spatele televizorului.Aceasta poate cauza un incendiu sau electrocutare.
	Nu conectați prea multe dispozitive electrice la o singură priză electrică multiplă.În caz contrar, acest lucru poate provoca un incendiu cauzat de supraîncălzire.
	Nu scăpați produsul și aveți grijă ca acesta să nu cadă când conectați dispozitivele externe.În caz contrar, acest lucru poate cauza vătămări corporale sau deteriorarea produsului.
	Nu lăsați materialul de ambalare anti-umezeală sau ambalajul de vinilin la îndemâna copiilor.Dacă este înghițit, materialul de protecție împotriva umezelii este nociv. Dacă o persoană înghite material din greșeală, încercați să îi induceți voma și mergeți la cel mai apropiat spital. În plus, ambalajul de vinilin poate cauza sufocare. Nu îl lăsați la îndemâna copiilor.
	Nu lăsați copiii să se urce pe sau să se agațe de televizor.În caz contrar, televizorul poate cădea, cauzând vătămări corporale grave.
	Aveți grijă cum depozitați la deșeuri bateriile consumate, pentru a feri copiii de pericolul de a le înghiți.În cazul în care un copil înghite o baterie, transportați-l imediat la medic.
	Nu introducți un conductor (cum ar fi bețișoare metalice) în unul din capetele cablului de alimentare atunci când celălalt capăt este conectat la terminalul de intrare din perete. De asemenea, nu atingeți cablul de alimentare imediat după ce l-ați conectat la terminalul de intrare din perete.Există riscul electrocutării.(În funcție de model)
	Nu așezați sau depozitați substanțe inflamabile în apropierea produsului.Există riscul de explozie sau de incendiu, ca urmare a manevrării neatente a substanțelor inflamabile.
	Nu scăpați în produs obiecte metalice, cum ar fi monede, ace de păr, bețișoare sau fire de sărmă, și nici produse inflamabile, cum ar fi hârtie sau chibrituri. Copiii trebuie să fie foarte atenți când sunt în apropierea produsului.Există pericol de electrocutare, incendiu sau vătămare corporală. Dacă scăpați un corp străin în produs, deconectați cablul de alimentare și contactați centrul de service.
	Nu pulverizați apă pe produs și nu-l curățați cu substanțe inflamabile (diluant sau benzen). Acest lucru poate cauza electrocutarea sau un incendiu.
	Nu supuneți produsul la impacturi, nu lăsați alte obiecte să cadă în produs și nu scăpați obiecte pe ecran.Există riscul de rănire sau de deteriorare a produsului.
	Nu atingeți niciodată produsul sau antena acestuia în timpul unei furtuni cu descărcări electrice.Există riscul electrocutării.
	Nu atingeți niciodată priza de perete dacă există scurgeri de gaz; deschideți fereastra și aerisiți.Aceasta poate cauza un incendiu sau arsuri provocate de scântei.
	Nu dezasamblati, reparati sau modificati produsul la propria apreciere.Acest lucru poate cauza electrocutarea sau un incendiu.Contactati un centru de service pentru verificare, calibrare sau reparatii.
	În cazul în care survine oricare dintre următoarele situații, deconectati imediat produsul de la sursa de alimentare și contactati centrul local de service.- Produsul a fost supus unui impact puternic- Produsul a fost deteriorat- În produs au pătruns obiecte străine- Produsul a emanat fum sau un miros ciudatAceasta poate avea ca rezultat un incendiu sau electrocutarea.
	Dacă intentionati să nu utilizati produsul pentru un timp indelungat, deconectati cablul de alimentare de la produs.Praful care se depune poate cauza un incendiu, iar deteriorarea izolatiei poate cauza scurgeri de electricitate, electrocutare sau incendiu.
	Aparatul nu trebuie să fie expus la picurare sau stropire și nu trebuie să amplasați recipiente cu lichid, cum ar fi vaze de flori, pe aparat.

ATENTIE

Instalati produsul în locuri în care nu există unde radio.

Întrre antena de exterior și liniile de alimentare trebuie să existe o distanță suficientă, pentru a preveni atingerea antenei de exterior de acestea chiar și în cazul căderii sale.

Acest lucru poate cauza electrocutarea.

Nu instalați produsul pe rafturi instabile, pe suprafețe înclinate sau în alte locuri de acest fel. De asemenea, evitați locurile în care există vibrații sau care nu pot asigura susținerea sigură a produsului.

În caz contrar, produsul poate cădea sau se poate răsturna, cauzând vătămări corporale sau deteriorarea acestuia.

Decă instalați televizorul pe un suport, trebuie să luați măsuri de prevenire a răsturnării produsului. În caz contrar, produsul poate cădea, cauzând vătămări corporale.

Dacă doriți să montați produsul pe un perete, atașați interfața de montare VESA standard (componente opționale) la partea din spate a produsului. Când instalați televizorul utilizând consola de montare pe perete (componente opționale), fixați-l cu atenție, pentru a nu-l scăpa.

Utilizați doar atașamentele/accesoriile specificate de producător.

La instalarea antenei, consultați un tehnician de service calificat. Altfel, se poate produce pericol de incendiu sau de electrocutare.

Vă recomandăm să mentineți o distanță de cel puțin 2 - 7 ori mai mare decât diagonala ecranului, în timpul vizionării la televizor. Dacă vă uitați la televizor o perioadă de timp îndelungată, acest lucru vă poate provoca vedere neclară.

Utilizați numai tipul de baterii specificat. Altfel, telecomanda se poate deteriora.

Nu amestecati baterii noi și baterii vechi. Acest lucru poate cauza supraîncălzirea și curgerea bateriilor.

Asigurați-vă că nu există obiecte între telecomandă și senzorii acesteia.

Semnalul telecomenzii poate fi perturbat de lumina soarelui sau de o altă lumină puternică. În acest caz, creați întuneric în încăpere.

La conectarea unor dispositive externe, cum ar fi console pentru jocuri video, asigurați-vă că utilizați cabluri de conectare suficient de lungi. În caz contrar, produsul se poate răsturna, cauzând vătămări corporale sau deteriorarea produsului.

	Nu porniți/opriți produsul conectând sau deconectând cablul de alimentare la/de la priza de perete. (Nu utilizați cablul de alimentare în locul comutatorului.)Acest lucru poate cauza defectiuni mecanice sau electrocutare.
	Vă rugăm să respectați instrucțiunile de instalare de mai jos, pentru a împiedica supraîncălzirea produsului.- Distanța dintre produs și perete trebuie să fie mai mare de 10 cm.- Nu instalați produsul într-ul loc în care nu există ventilație (de ex., pe un raft de bibliotecă sau într-un dulap).- Nu instalați produsul pe un covor sau pe o pernă.- Asigurați-vă că fanta de ventilație nu este obturată de o față de masă sau o perdea.În caz contrar, acest lucru poate avea ca rezultat izbucnirea unui incendiu.
	Aveți grijă să nu atingeți orificiile de ventilare în timp ce vizionați la televizor un timp îndelungat deoarece acestea se pot încălzi. Acest lucru nu afectează funcționarea sau performan__a produsului.
Verificați periodic cablul aparatului, iar dacă aspectul acestuia indică deteriorări, scoateți-l din priză, întrerupeți utilizarea aparatului și înlocuiti cablul cu unul de schimb de același fel, de la un furnizor autorizat de service.
	Nu lăsați praful să se așeze pe pinii ștecherului sau pe priză.Aceasta poate cauza pericol de incendiu.
	Protejați cablul de alimentare împotriva șocurilor fizice sau mecanice, cum ar fi răsucirea, îndoirea, strangularea, prinderea cu ușa sau călcarea pe acesta.Acordați o atenție deosebită ștecherelor, prizelor de perete și locului în care cablul iese din aparat.
	Nu apăsați cu putere pe panou cu mâna sau cu un obiect ascuțit, cum ar fi unghia, un creion sau un pix, și nu îl zgâriați.
	Evitați atingerea ecranului sau apăsarea îndelungată a acestuia cu degetul (degetele). Dacă nu respectați această instrucțiune, pe ecran pot apărea efecte temporare de distorsiune.
	La curățarea produsului și a componentelor acestuia, întăi deconectați alimentarea și curățați ștergând cu o lavetă moale. Aplicarea unei forțe excesive poate cauza zgârieturi sau decolorare. Nu pulverizați apă și nu ștergeți cu o lavetă umedă.Nu utilizați niciodată produse de curățat sticla, produse de lustruit destinate autovehiculelor sau de uz industrial, substanțe abrazive sau ceară, benzen, alcool etc., ce pot deteriora produsul și panoul acestuia.În caz contrar, acest lucru poate avea ca rezultat izbucnirea unui incendiu, electrocutare sau deteriorarea produsului (deformare, corodare sau spargere).
Cât timp această unitate este conectată la priza de perete c.a., aceasta nu va fi deconectată de la sursa de alimentare c.a. chiar dacă o opriți de la ÎNTRERUPĂTOR.
	La deconectarea cablului, țineți de ștecăr și scoateți-l din priză.Dacă firele din interiorul cablului de alimentare se deconectează, acest lucru poate cauza izbucnirea unui incendiu.
	La mutarea produsului, asigurați-vă că întăi opriți alimentarea cu energie.Apoi, deconectați cablurile de alimentare, cablurile antenei și toate cablurile de conectare.Televizorul sau cablul de alimentare se pot deteriora, ceea ce poate duce la aparitia unui pericol de incendiu sau la electrocutare.
	La mutarea sau la despachetarea produsului, lucrați cu încă o persoană, deoarece produsul este greu.În caz contrar, acest lucru poate avea ca rezultat vătămarea corporală.
	Contactați un centru de service o dată pe an pentru a curăța componentele interne ale produsului.Praful acumulat poate cauza defecțiuni mecanice.
	Pentru service, consultați personalul de service calificat. Service-ul este necesar atunci când aparatul a fost deteriorat în vreun fel, cum ar fi deteriorarea cablului de alimentare sau a ștecherului, vărsarea de lichid sau scăparea de obiecte pe aparat, expunerea la ploaie sau umezeală a aparatului, nefunctionarea normală a aparatului sau dacă acesta a fost scăpat.
	Dacă produsul pare a fi rece la atingere, este posibil să apară o mică „scintilație” pe ecran când acesta este pornit. Acest lucru este normal, nu este nimic în neregulă cu produsul.
	Panoul este un produs de înaltă tehnologie, cu rezoluția de două până la șase milioane de pixeli. Este posibil să vedeți pe panou mici puncte negre și/sau puncte puternic colorate (roșii, albastre sau verzi) cu dimensiunea de 1 ppm. Acest lucru nu indică o defecțiune și nu afectează performanța și siguranța produsului.Acest fenomen este prezent și la produse ale terților și nu constituie motiv pentru schimbarea produsului sau înapoierea banilor.
	Puteți observa diferențe de luminozitate și culoare ale panoului, în funcție de poziția din care vizionați (stânga/dreapta/sus/jos).Acest fenomen are loc din cauza caracteristicii panoului. Nu are legătură cu performanța panoului și nu constituie o defecțiune.

Afișarea unei imagini statice (de ex., sigla unui canal de transmisie, meniul de pe ecran, o scenă dintr-un joc video) timp îndelungat poate cauza deteriorarea ecranului, având ca rezultat reținerea imaginii, cunoscută sub denumirea de remanență a imaginii. Garantia nu acoperă produsul în caz de remanență a imaginii.

Evitați afișarea unei imagini statice pe ecranul televizorului pe o perioadă lungă de timp (2 sau mai multe ore pentru televizoare LCD, 1 sau mai multe ore pentru televizoare cu plasmă).

De asemenea, dacă vizionați la televizor utilizând formatul de imagine 4:3 timp îndelungat, este posibil ca pe marginile panoului să apară fenomenul de remanență a imaginii.

Acest fenomen este prezent și la produse ale terților și nu constituie motiv pentru schimbarea produsului sau înapoirea banilor.

Sunet generat

Zgomot ca de „crăpare”: Zgomotul ca de crăpare care apare când vizionați la televizor sau când opriți televizorul este generat de contractia termică plastică provocată de temperatură și umiditate. Acest zgomot este obișnuit pentru produse în care este necesară deformarea termică. Bâzâit de la circuitul electric/zumzet de la panou: Un zgomot de nivel redus este generat de un circuit de comutare de viteză mare, care oferă o cantitate mare de curent pentru a opera un produs. Diferă în funcție de produs.

Acest sunet generat nu afectează performanța și fiabilitatea produsului.

NOTĂ

• Imaginea ilustrată poate fi diferită de televizorul dvs.
• Afişajul pe ecran (On Screen Display - OSD) al televizorului dvs. poate să difere puțin de cel prezentat în acest manual.
• Este posibil ca meniurile și opțiunile disponibile să fie diferite de sursa de intrare sau de modelul produsului pe care o/îl folositi.
• În viitor acestui televizor i se pot adăuga caracteristici noi.
• Televizorul poate fi plasat în modul de așteptare pentru a reduce consumul de energie. Iar televizorul trebuie oprit dacă nu este vizionat o perioadă de timp, deoarece acest lucru va reduce consumul de energie.
• Energia consumată în timpul utilizării poate fi redusă semnificativ dacă este redus nivelul de luminozitate a imagini și astfel se vor reduce costurile totale de exploatare.

PROCEDURA DE INSTALARE

1 Deschideti pachetul și asigurați-vă că acesta cuprinde toate accesoriiile.
2 Ataşati suportul la televizor.
3 Conectați un dispozitiv extern la televizor.

ASAMBLARE ŞI PREGĂTIRE

Despachetarea

Verificați cutia produsului în ceea ce privește următoarele elemente. Dacă lipsesc accesorii, contactați distribuitorul local de unde ați achiziționat produsul. Este posibil ca ilustrațiile din acest manual să difere de produsul și de elementul propriu-zis.

ATENTIE

• Nu utilizati niciun element neaprobat pentru a asigura siguranța produsului și durata sa de viață.
• Orice deteriorări sau vătămări corporale din cauza utilizării elementelor neaprobate nu sunt acoperite de garantie.
• Anumite modele au o peliculă subțire atașată pe ecran și aceasta nu trebuie îndepărtată.

Telecomanda și bateriile (AAA)

(Consultati p. 18)

Manual de utilizare

Cablu de alimentare

Miez de ferită

(În funcție de model)

(Consultati p. 12)

Suport cablu de alimentare

(Consultati p. A-4)

Şurub pentru mon- tare pe masă

(Doar 42PN45**)

(Consultati p. 16)

M4 × 14

Şurub pentru asamblare

(Doar 42PN45**)

(Consultati p. A-3)

M5 × 16

Şurub pentru asamblare

(Doar 50PN45**,

50/60PN65**)

(Consultati p. A-3)

Corpul suportului / Baza suportului

(Consultati p. A-3)

Capac de protectie

(Doar 50PN45**,

50PN65**)

(Consultati p. A-4)

NOTĂ

Elementele furnizate cu produsul dvs. pot varia în funcție de model.

Specificatiile produsului sau cuprinsul acestui manual pot fi modificate fără notificare prealabilă datorită realizării de upgrade pentru funcțiile produsului.

Cum se utilizează miezul de ferită

1 Utilizați miezul din ferită pentru a reduce interferența electromagnetică din cablul de alimentare. Înfășurăți o singură dată cablul de alimentare pe miezul din ferită. Așezați miezul din ferită aproape de televizor și de o priză de perete.

[la o priză de perete]

[Figura 1]

[la televizor]

(Negru)

[Secțiune transversală a miezului din ferită]

2 Utilizați miezul din ferită pentru a reduce interferența electromagnetică din cablul componentelor Y, Pb, Pr, L, R. Așezați miezul din ferită aproape de televizor.

Înfășurați o dată cablul component Y, Pb, Pr, L, R pe miezul de ferită.

[la un dispozitiv extern]

Strângeti și prindeți component Y, Pb, Pr, L, R și scart cablul cu Miez de ferită.

[la un dispozitiv extern]

[la televizor]

[Figura 2-2]

(Negru)

[Secțiune transversală a miezului din ferită]

Înfășurați o dată cablul audio PC pe miezul de ferită.

[la un dispozitiv extern]

[la televizor]

[Figurae 2-3]

3 Utilizați miezul din ferită pentru a reduce interferența electromagnetică din cablul LAN. Înfășurați cablul LAN o singură dată pe miezul de ferită B și de trei ori pe miezul de ferită A. Așezați miezul de ferită în apropierea televizorului și a unui dispozitiv extern.

[la televizor]

[la un dispozitiv extern]

[Figura 3]

A (Gri) B	(Gri)

[Secțiune transversală a miezului din ferită]

- În cazul a trei miezuri din ferită, procedați așa cum se arată în Figurile 1 și 2. - Dacă există un port LAN, procedați în plus așa cum se arată în Figura 3.

Pentru o conectare optimă, cablurile HDMI și dispozitivele USB trebuie să aibă margini mai subțiri de 10 mm și mai înguste de 18 mm. Utilizați un cablu extern care acceptă USB 2.0 în cazul în care cablul de memorie USB sau stickul de memorie USB nu intră în portul USB al televizorului dvs.

*A ≤10 mm

*B ≦ 18 mm

Achiziționare separată

Elementele care se achiziționează separat pot fi schimbate sau modificate în vederea îmbunătățirii calității, fără nicio notificare.

Contactați distribuitorul pentru a achiziționa aceste articole.

Aceste dispositive funcționează doar cu anumite modele.

Dispozitiv audio LG

Compatibilitate	PN45** PN65**
Dispozitiv audio LG	•	•

Numele modelului sau designul poate fi modificat în funcție de actualizarea funcțiilor produsului, circumstanțele sau politicile producătorului.

Componente și butoane

Butoane Descriere
∅	Pornește sau oprește alimentarea.
√	Selectează opțiunea de meniu evidențiată sau confirmă o intrare.
S	Accesează meniul principal sau salvează ceea ce ați introdus și iese din meniuri.
K	Modifică sursa de intrare.
- +	Modifică sursa de intrare.
√ ^	Derulează prin programele salvate.

Ridicarea și deplasarea televizorului

Atunci când deplasați sau ridicati televizorul, citiți următoarele pentru a împiedica zgârierea sau deteriorarea televizorului și pentru transportare sigură, indiferent de tip și dimensiune.

ATENTIE

- Evitați în orice moment să atingeți ecranul, deoarece acest lucru poate avea drept rezultat deteriorarea ecranului.

• Este recomandat să deplasați televizorul în cutia sau în materialul de ambalare în care acesta a sosit initial.
• Înainte de a deplasa sau de a ridica televizorul, deconectați cablul de alimentare și toate cablurile.
• Atunci când țineți televizorul în mână, ecranul nu trebuie să fie orientat spre dvs. pentru a evita deteriorarea.

- Tineți ferm partea inferioară și cea superioară ale cadrului televizorului. Asigurați-vă că nu țineți mâna în partea transparentă, în zona difuzoarelor sau a grilajului difuzoarelor.

• Atunci când transportați un televizor mare, trebuie să existe cel puțin 2 persoane.
• Atunci când transportați televizorul în mână, țineți televizorul așa cum se arată în ilustrația următoare.

• Atunci când transportați televizorul, nu îl expuneti la şocuri sau la vibrații excesive.
• Atunci când transportați televizorul, țineți televizorul vertical, nu întoarceți niciodată televizorul lateral și nu îl înclinați către stânga sau către dreapta.

Montarea pe o masă

1 Ridicati și înclinați televizorul în poziția sa verticală pe o masă.

- Lăsați un spațiu de (minimum) 10 cm de la perete pentru ventilare adecvată.

2 Conectați cablul de alimentare la o priză de perete.

ATENTIE

- Nu așezați televizorul în apropierea surselor de căldură sau pe acestea, deoarece pot apărea incendii sau alte deteriorări.

Fixarea televizorului de o masă

Fixați televizorul de o masă pentru a împiedica înclinarea înainte, deteriorarea și potențiale vătămări corporale.

Pentru a asigura fixarea televizorului pe masă, introduceti și strângeti șurubul furnizat în partea din spate a suportului.

(Doar 42PN45**)

- Pentru a împiedica răsturnarea televizorului, acesta trebuie montat în siguranță pe podea/ perete, conform instrucțiunilor de instalare. Înclinarea, scuturarea sau balansarea televizorului pot produce vătămări corporale.

Reglarea unghiului televizorului astfel încât să corespundă poziției de vizionare

(Această caracteristică nu este disponibilă pentru toate modelele.)

Reglarea unghiului televizorului astfel încât să corespundă poziției de vizionare Rotiți 20 de grade spre stânga sau dreapta și reglați unghiul televizorului astfel încât să corespundă poziției de vizionare.

ATENTIE

- Când reglați unghiul produsului, aveți grijă la degete.

- Vă puteți răni dacă limitați mișcarea mâinilor sau a degetelor. Dacă produsul este înclinat prea mult, acesta poate cădea, cauzând deteriorarea sau rănirea.

Fixarea televizorului pe un perete

(Această caracteristică nu este disponibilă pentru toate modelele.)

1 Introduceți și strângeți şuruburile cu ureche sau suporturile și şuruburile televizorului pe spatele televizorului.

- Dacă există șuruburi introduse în locul șuruburilor cu ureche, scoateți mai întâi șuruburile.

2 Montați consolele de perete cu şuruburi pe perete.

Faceti să corespundă locația suportului de perete cu șuruburile cu ureche de pe spatele televizorului.

3 Conectați strâns şuruburile cu ureche și suporturile de perete cu o frânghie robustă. Asigurati-vă că mențineți frânghia orizontal față de suprafața plană.

ATENTIE

- Nu permiteți copiilor să se urce pe televizor sau să se agațe de acesta.

NOTĂ

• Utilizați o platformă sau un dulap suficient de puternic și de mare pentru a sprijini televizorul în siguranță.
• Suporturile, şuruburile și frânghiile nu sunt furnizate. Puteti obține accesorii suplimentare de la distribuitorul dvs. local.

Montarea pe perete

Atașați cu atenție o consolă de montare pe perete opțională la spatele televizorului și instalați consola de montare pe perete pe un perete solid, perpendicular pe podea. Când atașați televizorul la alte elemente ale constructiei, vă rugăm să contactați personal calificat.

LG recomandă efectuarea montării pe perete de către un instalator profesionist, calificat.

Asigurați-vă că utilizați şuruburi și console de montare pe perete care respectă standardul VESA. Dimensiunile standard pentru kiturile de montare pe perete sunt descrise în tabelul următor.

Achiziționare separată (Consolă de montare pe perete)

Model	42/50PN45**50/60PN65**
VESA (A x B) 400 x 400
Şurub standard M6
Număr de şuruburi	4
Consolă de montare pe perete	PSW420BX

ATENTIE

• Deconectați mai întâi alimentarea, apoi deplasați sau instalati televizorul. În caz contrar, există pericol de electrocutare.
• Dacă instalați televizorul pe un plafon sau pe un perete înclinat, acesta poate cădea, cauzând răniri grave.
  Utilizați un suport de perete LG autorizat și contactați distribuitorul local sau personal calificat.
• Nu strângeti şuruburile prea tare, deoarece acest lucru poate deteriora televizorul și anula garanția.
• Utilizați şuruburile și suporturile de perete care respectă standardul VESA. Orice deteriorări sau vătămări corporale din cauza utilizării necorespunzătoare sau a utilizării unui accesoriu impropriu nu sunt acoperite de garanție.

NOTĂ

• Utilizați şuruburile care sunt listate în specificațiile pentru şuruburi ale standardului VESA.
• Kitul suportului de perete include un manual de instalare și componentele necesare.
• Consola de montare pe perete este optională. Puteti obține accesorii suplimentare de la distribuitorul dvs. local.
• Lungimea şuruburilor poate diferi în funcție de suport. Asigurați-vă că utilizați lungimea adecvată.
• Pentru mai multe informații, consultați manualul furnizat cu suportul de perete.

TELECOMANDĂ

Descrierile din acest manual se bazează pe butoanele de pe telecomandă.

Citiți acest manual cu atenție și utilizați corect televizorul.

Pentru a înlocui bateriile, deschideti capacul pentru baterii, înlocuiti bateriile (AAA de

1,5 V) aliniind capetele ⊕ și ⊖ cu marcajul din interiorul compartimentului și închideți

capacul pentru baterii.

Pentru a scoate bateriile, efectuati în ordine inversă acțiunile pe care le-ați făcut pentru instalarea acestora.

ATENTIE

- Nu amestecati baterii vechi cu baterii noi deoarece acest lucru ar putea deteriora telecomanda.

Asigurati-vă că îndreptați telecomanda către senzorul pentru telecomandă de pe televizor.

(POWER) (PORNIRE/OPRIRE)Pornește sau oprește televizorul.

SUBTITLE (SUBTITRARE)Readuce subtitrarea preferată în modul digital.

AV MODE (MOD AV)Selectează un mod AV

RATIO (FORMAT)Redimensionează o imagine.

INPUT (INTRARE)Modifică sursa de intrare; Pornește televizorul.

TV/RADSelectează programul Radio, TV și DTV.

LIST (LISTĂ)Accesează lista de programe salvată.

Q.VIEW (VIZUALIZARE RAPIDĂ)Revine la programul vizionat anterior.

FAV (FAVORITE)Accesează lista dvs. de programe favorite.

GUIDE (GHID)Afișează ghidul de programe.

Fără sonor☒Dezactivează toate sunetele.

1 BUTOANE TELETEXTAceste butoane sunt utilizate pentru teletext.

PAGESe deplasează la ecranul anterior sau la cel următor.

II(FREEZE) (ÎNGHETARE)Îngheată cadrul curent utilizând sursa de intrare a televizorului, AV, Component sau HDMI.

INFO1Vizualizează informațiile programului și ecranului curente.

SETTINGSAccesează meniurile principale.

Q. MENU (MENIU RAPID)Accesează meniurile rapide.

OK6Selectează meniurile sau opțiunile și confirmă ceea ce ați introdus.

Butoane de navigare (sus/jos/stânga/dreapta)Derulează prin meniuri sau opțiuni.

ÎnapoiRevine la nivelul anterior.

EXIT (IEŞIRE)Şterge toate afişările de pe ecran și revine la vizionarea televizorului.

SIMPLINKAccesează dispozitivele AV conectate cu cablul HDMI prin HDMI-CEC.Deschide meniul SIMPLINK.

ADActivează sau dezactivează Descrierea audio.

Butoane de control( (■, ▶, II, ◀, ▶)Controlează meniurile SUPORT PROPRIU sau dispozitivele compatibile SIMPLINK (USB, SIMPLINK).

2 Butoane colorateAceste butoane sunt utilizate pentru teletext (numai la modelele cu TELETEXT), Editare program.( : Roșu, Verde, : Galben, : Albastru)

FOLOSIREA GHIDULUI DE UTILIZARE

Ghidul de utilizare vă permite să accesati mai ușor informațiile detaliate despre televizor.

1 Apăsați pe SETTINGS pentru a accesa meniurile principale.
2 Apăsați butonul ROŞU pentru a accesa meniurile Suport clienti.
3 Apăsați butoanele de navigare pentru a derula la Ghid de utilizare și apăsați OK.

1 Afișează descrierea meniului selectat. Puteți utiliza ▲ ▼ pentru a vă deplasa de la o pagină la alta.
2 Marește sau micșorează ecranul.

1 Permite selectarea categoriei dorite.
2 Permite selectarea elementului dorit. Puteți utiliza ▲ ▼ pentru a vă deplasa de la o pagină la alta.
3 Permite parcurgerea descrierii funcției dorite din index.

ÎNTRETINERE

Curățarea televizorului

Curățați televizorul în mod regulat pentru a obține cele mai bune performanțe și a prelungi durata de viață a produsului.

ATENTIE

• Mai întâi asigurati-vă că opritii alimentarea și deconectati cablul de alimentare și toate celelalte cabluri.
• Când televizorul este lăsat nesupravegheat și nu este utilizat pentru o perioadă îndelungată, deconectați cablul de alimentarede la priza de perete pentru a împiedica posibile deteriorări din cauza descărcărilor electrice sau supratensiunilor.

Ecranul, Rama, Carcasa și suportul

• Pentru a îndepărta praful sau murdăria ușoară, ștergeti suprafata cu o cârpă uscată, curată și moale.
• Pentru a îndepărta murdăria persistentă, ștergeți suprafața cu o cârpă moale umezită în apă curată sau în detergent slab diluat. Apoi ștergeți imediat cu o cârpă uscată.

ATENTIE

• Evitati în orice moment să atingeti ecranul, deoarece acest lucru poate avea drept rezultat deteriorarea ecranului.
• Nu împingeti, nu frecați și nu loviți suprafața ecranului cu unghia sau cu un obiect ascuțit, deoarece acest lucru poate duce la apariția zgârieturi și la distorsiuni ale imaginilor.
• Nu utilizati substanțe chimice, deoarece acestea pot deteriora produsul.
• Nu pulverizați lichide pe suprafață. Dacă pătrunde apă în televizor, aceasta poate conduce la incendii, electrocutare sau la o funcționare defectuoasă.

Cablul de alimentare

Îndepărtați în mod regulat praful sau murdăria acumulate pe cablul de alimentare.

DEPANARE

Problemă Soluție
Televizorul nu poate fi controlat cu telecomanda.	Verificați senzorul pentru telecomandă de pe produs și încercați din nou.Verificați să nu existe niciun obstacol între produs și telecomandă.Verificați dacă bateriile mai funcționează și dacă sunt instalate corect (⊕la ⊕, ⊖la ⊖).
Nu se afișează nicio imagine și nu se produce niciun sunet.	Verificați dacă produsul este pornit.Verificați conectarea cablului de alimentare la o priză de perete.Verificați dacă există o problemă la priza de perete, conectând alte produse.
Televizorul se oprește dintr-o dată.	Verificați setările funcției de control alimentare. Este posibil ca alimentarea să fie întreruptă.Verificați activarea caracteristicii Temporizator automat în setările Timp.Dacă nu există semnal când televizorul este pornit, televizorul se va opri automat după 15 minute de inactivitate.
Când vă conectați la PC (HDMI DVI), va fi afișat ‘Fără semnal’ sau ‘Format invalid’.	Porniți/opriși televizorul utilizând telecomanda.Reconectarea cablului HDMI.Reporniși PC-ul cu televizorul pornit.

РЪКОВОДСТВО НА ПРИТЕЖАТЕЛЯ

ПЛАЗМЕН ТЕЛЕВИЗОР

Conectați televizorul la priza unei antene de perete cu un cablu RF (75 Ω).

NOTĂ

• Utilizați un splitter de semnal pentru a utiliza mai mult de 2 televizoare.
• În cazul în care calitatea imaginii este slabă, instalati în mod corect un amplificator de semnal pentru a îmbunătăți calitatea imaginii.
• În cazul în care calitatea imaginii este slabă cu antena conectată, încercați să orientați din nou antena în directia corectă.
• Cablul antenei și transformatorul nu sunt furnizate.
• Format audio DTV acceptat: MPEG, Dolby Digital, Dolby Digital Plus

Български

Conectați televizorul la priza unei antene de perete cu un cablu RF (75 Ω).

Български

Transmite semnale audio și video digitale de la un dispozitiv extern la televizor. Conectați dispozitivul extern și televizorul cu cablul HDMI, așa cum se arată în ilustrația următoare.

Alegeti orice port de intrare HDMI pentru a vă conecta. Nu are importanță ce port utilizati.

OTĂ

• Se recomandă utilizarea televizorului cu conexiunea HDMI pentru cea mai bună calitate a imaginii.
• Utilizați cel mai recent cablu HDMI™ de mare viteză cu funcția CEC (Customer Electronics Control).
• Cablurile HDMI™ de mare viteză sunt testate să transporte un semnal HD de până la 1080p și peste.
• Format audio HDMI acceptat: Dolby Digital, PCM (Până la 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k, DTS neacceptat.)

Български

Transmite semnal video digital de la un dispozitiv extern la televizor. Conectați dispozitivul extern și televizorul cu cablul DVI-HDMI, așa cum se arată în ilustrația următoare. Pentru a transmite un semnal audio, conectați un cablu audio.

OTĂ

- În functie de placa video, este posibil ca modul DOS să nu funcționeze dacă este un cablu HDMI la DVI este în uz.

Български

Transmite semnale audio și video analogice de la un dispozitiv extern la televizor. Conectați dispozitivul extern și televizorul cu un cablu component, așa cum se arată în ilustrația următoare.

- În cazul instalării incorecte a cablurilor, este posibil ca imaginea să fie afişată alb-negru sau cu culori distorsionate.

Български

Transmite semnale audio și video analogice de la un dispozitiv extern la televizor. Conectați dispozitivul extern și televizorul cu un cablu compozit, așa cum se arată în ilustrația următoare.

Български

Este bine să utilizați un sistem audio extern optional în locul difuzorului încorporat.

Conectarea audio cu cablu optic digital

Transmite semnal audio digital de la televizor la un dispozitiv extern. Conectați dispozitivul extern și televizorul cu cablul audio optic, așa cum se arată în ilustrația următoare.

OTĂ

• Nu priviți în portul de ieșire optică. Privirea fasciculului laser vă poate afecta vederea.
• Functia audio cu ACP (Audio Copy Protection) poate bloca ieşirea audio digitală.

Български

Conectați un dispozitiv de stocare USB, precum o memorie flash USB, un hard disk extern sau un cititor de carduri de memorie USB la televizor și accesați meniul My Media pentru a utiliza diverse fișiere multimedia.

Български

Pentru a vizualiza serviciile criptate (contra cost) în modul TV digital.

NOTĂ

- Verificați dacă modulul Cl este introdus în fanta pentru card PCMCIA în direcția corectă. Dacă modulul nu este introdus corect, acest lucru poate cauza deteriorarea televizorului și a fantei pentru card PCMCIA.

Български

Transmite semnale audio și video de la un dispozitiv extern la televizor. Conectați dispozitivul extern și televizorul cu cablul Euro Scart, așa cum se arată în ilustrația următoare.

Tip de ieşireModintrare curent	AV1(Ieşire TV1)
Televizor digital Televizor digital
Televizor analogic, AV	Televizor analogic
Component
HDMI

1 leşire TV: transmite semnalul TV analogic sau TV digital.

OTĂ

- Orice cablu Euro scart utilizat trebuie să fie ecranat față de semnal.

Български

Conectați diferite dispozitive externe la televizor și comutați modurile de intrare pentru a selecta un dispozitiv extern. Pentru mai multe informații privind conectarea dispozitivului extern, consultați manualul furnizat cu fiecare dispozitiv. Dispozitivele externe disponibile sunt: receptoare HD, playere DVD, VCR-uri, sisteme audio, dispozitive de stocare USB, PC, dispozitive pentru jocuri și alte dispozitive externe.

OTĂ

• Conectarea dispozitivului extern poate diferi de model.
• Conectați dispozitivele externe la televizor, indiferent de ordinea portului televizorului.
• Dacă înregistratii un program TV pe un dispositiv de înregistrare DVD-uri sau pe un VCR, asigurați conectarea cablului de intrare pentru semnalul TV la televizor printrun dispositiv de înregistrare DVD-uri sau printr-un VCR. Pentru mai multe informații privind înregistrarea, consultați manualul furnizat cu dispositivul conectat.
• Consultați manualul echipamentului extern pentru instructiuni de functionare.
• În cazul în care conectați un dispozitiv pentru jocuri la televizor, utilizați cablul furnizat cu dispozitivul pentru jocuri.
• În modul PC, este posibil să existe interferență legată de rezoluție, model vertical, contrast sau luminozitate. Dacă există interferență, schimbați modul PC la altă rezoluție, schimbați rata de reîmprospătare sau reglați luminozitatea și contrastul din meniul IMAGINE până când imaginea este clară.
• În modul PC, este posibil ca unele setări ale rezoluției să nu opereze corect, în funcție de placa video.

Български
