50PN6500 - Teler LG - Tasuta kasutusjuhend

Toote tüüp	Plasmateleviisor
Mudel	50PN6500
Mark	LG
Ekraani diagonaal	50 tolli (127 cm)
Eraldusvõime	1920 × 1080 pikslit (Full HD)
Kuva tehnoloogia	Plasma
Mõõdud koos alusega (laius × kõrgus × sügavus)	Umbes 1183 × 774 × 310 mm
Kaal koos alusega	Umbes 31 kg
Toide	100–240 V AC, 50/60 Hz
Energiatarve (tüüpiline)	Umbes 250 W
Kaugjuhtimispult	Kaasas, AAA patareid (2 tk)
Komplekti kuuluvad tarvikud	Kasutusjuhend, toitekaabel, ferriitsüdamikud, kaablihoidja, aluse kruvid, aluse jalad
Litsentsid	Dolby, DivX Certified, HDMI
Pistikud	HDMI (×2), Komponent, Komposiit, USB, Scart, optiline heliväljund, CI pesa, RF antenn
Lisafunktsioonid	Teletekst, EPG, SIMPLINK (HDMI-CEC), arvutirežiim, salvestus väliste seadmete abil
Seinakinnitus VESA	400 × 400 mm, M6 kruvid (4 tk)
Hooldus	Puhastada pehme kuiva lapiga; vältida kemikaale
Ohutus	Soovitatav kaugus seinast >10 cm, mitte blokeerida ventilatsiooni
Garantii	Tootja standardgarantii (2 aastat)

Korduma kippuvad küsimused - 50PN6500 LG

Kuidas ühendada antenn LG 50PN6500 teleriga?

Ühendage RF antennikaabel (75 Ω) teleri taga asuvasse antennipessa. Kasutage jaoturit, kui soovite ühendada rohkem kui kaks vastuvõtjat. Nõrga signaali korral paigaldage võimendi.

Mida teha, kui kaugjuhtimispult ei tööta?

Kontrollige, kas patareid on õigesti paigaldatud (poolused + ja -) ja kas need on laetud. Eemaldage takistused kaugjuhtimispuldi ja teleri anduri vahel. Kui see ikka ei tööta, vahetage patareid uute vastu.

Kuidas puhastada teleri ekraani?

Lülitage teler välja ja eemaldage toitejuhe. Kasutage kerge tolmu jaoks pehmet kuiva lappi. Tugevama mustuse korral niisutage lappi veega, millele on lisatud veidi õrna pesuainet, seejärel kuivatage. Ärge kasutage kemikaale.

Miks teler ise välja lülitub?

Kontrollige automaatse taimeri sätteid. Kui teler ei saa 15 minutit signaali, lülitub see automaatselt välja. Võib esineda ka toitekatkestus. Kontrollige toitejuhtme ühendust.

Kuidas paigaldada teler seinale?

Kasutage seinakinnitust, mis vastab standardile VESA 400×400 mm. Kruvige kinnitus seinale ja seejärel teleri külge M6 kruvide abil. Jätke ventilatsiooniks vähemalt 10 cm vahe seinast. Soovitame paigaldamist kvalifitseeritud paigaldaja poolt.

Milliseid eraldusvõimeid teler HDMI kaudu toetab?

Teler toetab HDMI kaudu eraldusvõimet kuni 1080p (1920×1080). Arvutisignaali jaoks on soovitatavad videokaardiga ühilduvad eraldusvõimed. Probleemide korral kohandage sätteid menüüs PILT.

Kas teleril on sisseehitatud DVB-T tuuner?

Jah, LG 50PN6500 teleril on sisseehitatud DVB-T tuuner digitaalse maapealse televisiooni vastuvõtmiseks. See toetab ka analoogtelevisiooni ja raadiot.

Kuidas ühendada mängukonsool teleriga?

Ühendage konsool teleriga HDMI-kaabli (soovitatav) või komponentkaabli abil. Valige sobiv signaaliallikas (INPUT). Seadistage menüüs mängurežiim, et vähendada viivitusi.

Miks ilmuvad ekraanile väikesed punktid?

Plasmapaneel sisaldab miljoneid piksleid – üksikud mustad, heledad või värvilised punktid (kuni 1 ppm) on normaalsed ega ole defekt. Need ei mõjuta pildikvaliteeti.

Kuidas kasutada SIMPLINK funktsiooni?

Ühendage ühilduv LG seade HDMI kaudu. Vajutage kaugjuhtimispuldil nuppu SIMPLINK. See võimaldab juhtida seadet (nt Blu-ray mängijat) teleri kaugjuhtimispuldi abil.

KASUTUSJUHEND 50PN6500 LG

Enne seadme kasutamist lugege see kasutusjuhend hoolikalt läbi ning hoidke see hilisemaks kasutamiseks alles.

SISUKORD

3 LITSENTSID

3 AVATUD LÄHTEKOODIGA TARKVARA MÄRKUS

3 VÄLISJUHTSEADME HÄÄLESTAMINE

4 OHUTUSJUHISED

10 PAIGALDUSTOIMING

10 MONTEERIMINE JA ETTEVALMISTAMINE

10 Lahtipakkimine
13 Müüakse eraldi
14 Osad ja nupud
15 Teleri tõstmine ja transportimine
16 Lauale paigaldamine
17 Seinale paigaldamine

18 KAUGJUHTIMISPULT

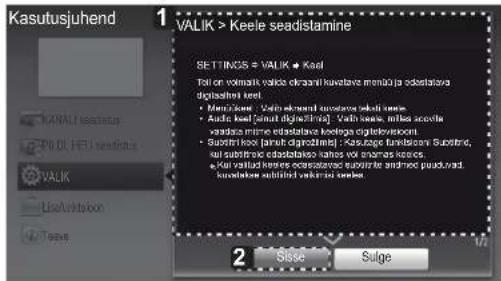

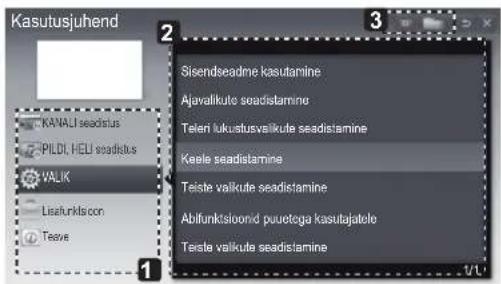

19 KASUTUSJUHENDI KASUTAMINE

20 HOOLDUS

20 Teleri puhastamine
20 - Ekraan, raam, korpus ja alus
20 - Toitejuhe

20 TÖRKEOTSING

HOIATUS

• Kui eirate hoiatusteadet, võite saada tõsiselt viga ning seada end õnnetuse- või surmaohtu.

ETTEVAATUST

- Kui eirate ettevaatusteadet, võite saada kergelt vigastada või kahjustada toodet.

MÄRKUS

- Märkused öpetavad toodet ohutult kasutama. Palun lugege märkused enne toote kasutamist hoolikalt läbi.

LITSENTSID

Toetatavad litsentsid söltuvad mudelist. Lisateavet litsentside kohta leiate aadressilt www.lg.com.

DOLBY. DIGITAL PLUS

Toodetud ettevõtte Dolby Laboratories litsentsi alusel. "Dolby" ja topelt-D tähis on Dolby Laboratories kaubamärgid.

HDMI HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, HDMI logo ja High-Definition Multimedia Interface on HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid.

DIVX HD

TEAVE DIVX-VIDEO KOHTA: DivX® on Rovi Corporationi tütarettevõtte DivX, LLC välja töötatud digivideovorming. See on ametlik DivX Certified®-i seade, mis esitab DivX-videot. Lisateavet ja tarkvaravahendid failide DivX-videoteks teisendamiseks saate veebilehelt www.divx.com.

TEAVE DIVX VIDEO-ON-DEMAND (NÖUDEVIDEO) KOHTA: see DivX Certified®-i seade tuleb registreerida, et esitada ostetud DivX Video-on-Demandi (VOD, nõudevideo) vormingus filme. Registreerimiskoodi hankimiseks minge seadme seadistusmenüüs jaotisesse DivX VOD. Kui soovite lisateavet registreerimise kohta, külastage aadressi vod.divx.com.

"DivX Certified® – esitab DivX®-videot kuni HD 1080p, sealhulgas tipptaseme sisu."

"DivX®, DivX Certified® ja nendega seotud logod on Rovi Corporationi või selle tütarettevõtete kaubamärgid ja on litsentseeritud."

"Kehtib üks või mitu järgmist USA patenti: 7,295,673; 7,460,668; 7,515,710; 7,519,274"

AVATUD LÄHTEKOODIGA TARKVARA MÄRKUS

Selles tootes olevate GPL, LGPL, MPL ja muude vabatarkvaralitsentside saamiseks külastage veebsaiti http://opensource.lge.com. Lisaks lähtekoodile on allalaadimiseks saadaval ka köik viidatud litsentsitingimused, garantii lahtiütlused ja autoriöiguseteated. Kui saadate e-kirja aadressil [e-mail] ja esita päringu, annab LG Electronics avatud lähtekoodi CD-plaadil tasu eest, mis katab sellise levitusmeetodi kulud (kandja-, tarne- ja käsitsemiskulud). Pakkumine kehtib kolm (3) aastat, alates toote ostukuupäevast.

VÄLISJUHTSEADME HÄÄLESTAMINE

Välisjuhtseadme häälestamise kohta lisateabe saamiseks külastage veebilehte www.lg.com

OHUTUSJUHISED

Palun lugege enne toote kasutamist järgmised ettevaatusabinöud hoolikalt läbi.

HOIATUS

Ärge asetage telerit ja kaugjuhtimispulti järgmistesse keskkondadesse.

- Otsese päikesevalguse kätte

- Suure niiskusega ruumi, nagu vannituppa

- Küttekehade lähedale, nagu ahjud ja muud soojust kiirgavad seadmed

- Köögilauale või õhuniisuti lähedusse, kus teler võib jääda auru kätte või sellele võib tilkuda öli

- Vihma või tuule kätte

- Veeanumate lähedusse, nagu lillevaasid

Vastasel juhul võite põhjustada tulekahju, saada elektrilöögi või toodet kahjustada.

Ärge asetage toodet sinna, kus see vöib tolmuda.

See võib põhjustada tulekahju!

Voolukaabel on lahutusseade. Kaabel peab jääma vabalt kasutatavaks.

Ärge puudutage toitekaablit märgade kätega. Lisaks, kui kaabli kontakt on märg või tolmuga kattunud, kuivatage toitekaabel või eemaldage tolm.

Võite liigse niiskuse tõttu saada surmava elektrilöögi.

Veenduge, et ühendate toitekaabli maandatud vooluvõrku. (V.a seadmed, mis pole maandatud.)

Võite saada elektrilöögi või viga.

Kinnitage toitekaabel täielikult.

Kui toitekaabel pole täielikult kinnitatud, võib tekkida tulekahju.

See võib põhjustada tulekahju või elektrilöögi!

Ärge asetage toitekaablile raskeid esemeid, samuti ärge jätke seda toote alla.

Vastasel juhul võib see põhjustada tulekahju või elektrilöögi.

Paigaldage antennikaabel hoone sise- ja väliskülje vahele, et vältida vihmavee sissevoolamist.

Vastasel juhul võib see põhjustada tootes veekahjusid ning anda elektrilöögi.

Teleri seinale paigaldamisel ärge riputage seda seinale toite- ja signaalikaablite abil.

Vastasel juhul võib see põhjustada tulekahju ja elektrilöögi.

	Ärge ühendage ühte pikenduspessa liiga palju elektriseadmeid.Vastasel juhul võib pikenduspesa üle kuumeneda ja tulekahju põhjustada.
	Välisseadmete ühendamisel ärge laske tootel ümber kukkuda.Vastasel juhul võite toodet kahjustada või end vigastada.
	Hoidke pakendis olev niiskusvastane materjal ja vinüülpakend lastele kättesaamatus kohas.Niiskusvastased materjalid on allaneelamisel tervisele ohtlikud. Allaneelamise korral tuleb kutsuda esile oksendamine ja põörduda haiglasse. Lisaks võib vinüülpakend põhjustada lämbumist. Vältige selle sattumist laste kätte.
	Ärge lubage lastel teleri otsa ronida.Vastasel juhul võib teler pikali kukkuda ja vigastusi põhjustada.
	Këidelge kasutatud patareid vastavalt nõuetele ja ärge lubage lastel neid alla neelata.Kui laps patarei alla neelab, pöörduge viivitamatult arsti poole.
	Ärge sisestage toitekaablisse elektrit juhtivaid esemeid (näiteks metallist söögipulkasid), kui kaabli teine ots on ühendatud pistikupessa. Samuti ärge katsuge toitekaablit vahetult pärast selle ühendamist pistikupessa.Võite saada surmava elektrilöögi.(Sõltub mudelist)
	Ärge asetage tuleohtlikke aineid toote lähedal ega hoidke neid sellel.Tuleohtlike ainete hoolimatul käsitsemisel on oht plahvatuse või tulekahju tekkeks.
	Ärge laske tootesse kukkuda metallist esemeid nagu nt münte, juuksenõelu, söögi-pulkasid või traate, või kergsüttivaid esemeid nagu nt paber ja tikud. Eriliselt tuleb silmas pidada lapsi.Võib tekkida elektrilöök, tulekahju või vigastused. Kui seadmesse on kukkunud võörkeha, tömmake toitekaabel välja ja võtke ühendust teeninduskeskusega.
	Ärge pihustage tootele vett ega hõõruge seda kergesti süttiva ainega (värvivedeldi või benseen). Võib tekkida tulekahju või elektrilöök.
	Ärge lõöge toodet millegi vastu ning ärge laske ühelgi esemel tootesse ega ekraani vastu kukkuda.Võite saada vigastada või kahjustada toodet.
	Ärge kunagi puutuge seda toodet ega antenni äikesetormi ajal.Võite saada surmava elektrilöögi.
	Ärge kunagi puutuge seinakontakti gaasilekke esinemise ajal. Avage aknad ning tuulutage ruumi.Säde võib põhjustada tulekahju või põletusi.
	Ärge võtke seadet lahti, parandage ega muutke seda ise.Võib tekkida tulekahju või elektrilöök.Kontrollimiseks, kalibreerimiseks või parandamiseks põörduge teeninduskeskusesse.
	Järgmistel juhtudel eraldage toode viivitamatult elektrivõrgust ja võtke ühendust kohaliku teeninduskeskusega.- Toode on saanud lõögi- Toodet on kahjustatud- Võörkehad on kukkunud tootesse- Toode suitseb või eritab kummalist lõhnaSee võib põhjustada tulekahju või elektrilöögi.
	Kui te toodet pikema aja vältel ei kasuta, eraldage see vooluvõrgust.Tolmuga kattumine võib põhjustada tulekahju ning isolatsiooni kahjustamine võib põhjustada elektrilekke, elektrilöögi või tulekahju.
	Vältige seadme kokkupuutumist veetilkade või -pritsmetega ning ärge asetage seadme peale vedelikuga täidetud esemeid, näiteks vaase.

ETTEVAATUST

Paigaldage toode paika, kus ei esine raadiolaineid.

Välisantenni ja elektriliinide vahele peab jääma piisavalt ruumi, et vältida nende kokkupuutumist, kui antenn peaks kukkuma. See võib põhjustada elektrilöögi!

Ärge asetage toodet ebastabiilsetele või kaldus pindadele. Vältige ka vibreerivaid pindasid ning pindasid, mis ei kanna toote raskust. Vastasel juhul võib toode ümber kukkuda ja vigastusi või kahjustusi põhjustada.

Kui paigaldate teleri alusele, võtke kasutusel meetmed toote ümberkukkumise vältimiseks. Vastasel juhul võib toode pikali kukkuda ja vigastusi põhjustada.

Kui kavatsete paigaldada seadme seinale, ühendage VESA standard-paigaldusliides (lisatarvikud) toote tagumisele küljele. Kui paigaldate seadet seinakinnitusliidesega (lisaseadmed), kinnitage see mahakukkumise vältimiseks hoolikalt.

Kasutage ainult tootja soovitatud lisaseadmeid/-tarvikuid.

Antenni ühendamisel konsulteerige kvalifitseeritud tehnikuga. Vastasel juhul võite põhjustada tulekahju või elektrilöögi!

Soovitame vaadata telerit vähemalt kauguselt, mis vördub teleri diagonaali 2 kuni 7 kordse pikkusega. Teleri pikemaajalise vaatamine vöib pöhjustada ähmast nägemist.

Kasutage ainult määratud tüüpi patareisid. Valede patareide kasutamine vöib kaugjuhtimispulti kahjustada.

Ärge kasutage korraga uusi ja vanu patareisid. Nii võivad patareid üle kuumeneda ja lekkida.

Veenduge, et kaugjuhtimispuldi ning selle anduri vahele ei jää esemeid.

Päikesevalgus või muu tugev valgus võib kaugjuhtimispuldi signaali häirida. Sellisel juhul pimendage tuba.

Välisseadmete, nagu mängukonsoolide ühendamisel veenduge, et ühenduskaablid on piisavalt pikad. Vastasel juhul võib toode ümber kukkuda ja vigastusi või kahjustusi põhjustada.

	Ärge lülitage toodet sisse/ välja, ühendades pistiku seinapistikupessa või tömmates selle seinapistikupesast välja. (Ärge kasutage pistikut lülitina.)Vastasel juhul võite põhjustada mehaanilise törke või saada elektrillöögi.

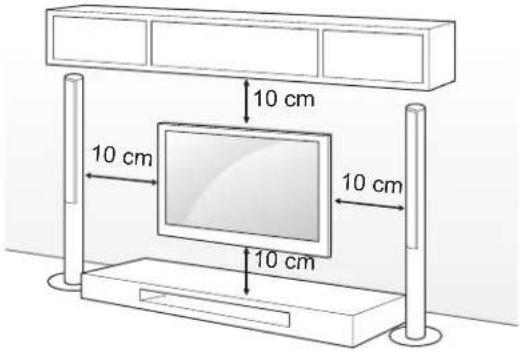

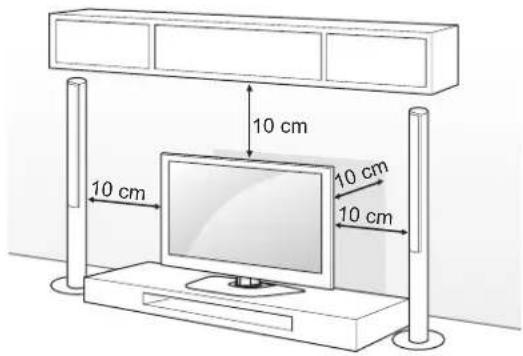

	Toote ülekuumenemise vältimiseks järgige allpool toodud paigaldusjuhiseid.- Seina ja toote vaheline kaugus peab olema suurem kui 10 cm.- Ärge paigaldage toodet ventilatsioonita kohta (nt raamaturiulisse või seinakappi).- Ärge asetage toodet vaibale või padjale.- Veenduge, et laudlina või kardin ei blokeeri õhutusava.Vastasel juhul võite tulekahju põhjustada.
	Ärge puudutage pikaajalisema telerivaatamise ajal ventilatsiooniavasid, sest need võivad kuumeneda. See ei mõjuta toote talitlust.
Kontrollige oma seadme kaablit regulaarselt ning kui selle välimus viitab kahjustusele või kulumisele, ühendage see vooluvõrgust lahti, lõpetage seadme kasutamine ning vahetage kaabel välja volitatud teeninduse pakutava samasuguse asenduskaabliga.
	Ärge laske toitekaabli kontaktidel või pistikupesal tolmuda.See võib põhjustada tulekahju!
	Kaitske toitekaablit füüsilise või mehaanilise kuritarvituse eest, nagu väänamine, sõlme ajamine, näpistamine, ukse vahele jätmine või peale astumine. Pöörake erilist tähelepanu kaablitele, seinapistikupesadele ning kohtadele, kus kaabel väljub seadmest.
	Ärge vajutage ekraani vastu tugevalt käega, ärge puudutage seda teravate esemetega (nt naelad või pliiatsid) ega kriimustage seda.
	Vältige ekraani puudutamist või sõrme(de) hoidmist ekraani peal pikemat aega.See võib põhjustada ajutisi moonutusi ekraanil.
	Toote ja selle komponentide puhastamiseks ühendage esmalt toitekaabel pistikupesast lahti ja pühkige ekraan pehme lapiga puhtaks. Liigse jõu rakendamisel võite ekraani kriimustada või selle värvi kahjustada. Ärge pihustage vett ega pühkige märja lapiga. Ärge kunagi kasutage klaasipuhastusvahendeid, auto või muid polee-rimisaineid, abrasiivseid puhastusvahendeid ega vaha, benseeni, alkoholi jne, mis võivad toodet ja selle ekraani kahjustada.Vastasel juhul võite põhjustada tulekahju, saada elektrilöögi või toodet kahjustada (deformatsioonid, korrosioon, purunemine).
Kuni seade on ühendatud vahelduvvooluga seinakontakti, ei ole see vahelduvvooluallikast lahti ühendatud isegi siis, kui selle lülitist välja lülitate.
	Kaabli eraldamisel haarake pistikust ja tömmake see pesast välja.Kui juhtmed toitekaablis on lahtised, võib see põhjustada tulekahju.
	Enne toote liigutamist lülitage toide välja. Seejärel eraldage toite-, antenni- ja köik muud ühenduskaablid.Vastasel juhul võite telerit või toitekaablit kahjustada ja põhjustada tulekahju või saada elektrilöögi.Toodet liigutades või lahti pakkides küsige abi; toode on raske.Vastasel juhul võite end vigastada.
	Toote sisemiste osade puhastamiseks võtke kord aastas ühendust teeninduskeskusega.Kogunev tolm võib põhjustada mehaanilise rikke.
	Laske hooldustööd sooritada kvalifitseeritud hoolduspersonalil. Teenindus on va-jalik, kui seade on mistahes viisil kahjustunud, näiteks kahjustunud toitekaabli võipistiku puhul, vedeliku või esemete seadmesse sattumisel, seadme kokkupuutumisel vihma või niiskusega, häirete korral seadme töös või seadme mahakukkumisel.
	Kui teler tundub puudutamisel külm, siis võib sisselülitamisel tegemist olla mõningase "värelusega". See on tavaline, seadmega on kõik korras.
	Ekraan on körgtehnoloogiline toode, eraldusvõimega kaks kuni kuus miljonit pikslit.Võite näha ekraanil tillukesi musti ja/või heledavärvilisi punkte (punased, sinised või rohelised) suurusega 1 ppm. See ei märgi tõrget ega mõjuta toote talitlust ja usaldusväärsust.Nähtus leiab aset ka kolmandate osapoolte toodetes ning pole põhjus toote väljavahetamiseks ega hüvitamiseks.
	Sõltuvalt vaatenurgast (vasak/parem/üleval/all) võite näha ekraanil erinevaid hele-dusi ja värve.See nähtus tekib ekraani omaduste tõttu. See ei ole seotud toote omadustega ning see ei ole rike.

Stoppkaadri (nt edastusjaama logo, ekraanimenüü, videomängu stseen) pikaajaline kuvamine võib ekraani kahjustada, mille tulemuseks on kinnistunud pilt. Garantii ei kata selliseid kahjustusi.

Vältige stoppkaadri kuvamist pikema aja vältel (2 või rohkem tundi LCD-ekraanil, 1 või rohkem tunde plasmaekraanil).

Kui vaatate telerit pikema aja vältel kuvasuhtega 4:3, võivad ekraani servadesse kujutised kinnistuda.

Nähtus leiab aset ka kolmandate osapoolte toodetes ning pole põhjus toote väljavahetamiseks ega hüvitamiseks.

Loodud heli

Pragisev heli: pragisevat heli loob teleri vaatamisel või selle väljalülitamisel plastiku temperatuurist ja niiskusest tulenev termiline kokkutõmbumine. See on tavaline toodetes, mis soojuse töttu kuju muudavad. Elektriühenduse ümin/ekraani sumin: toodet elektrivooluga varustav kiiretoimeline lülitus-skeem tekitab vaikset müra. See erineb söltuvalt tootest.

See müra ei möjuta toote talitlust ega usaldusväärsust.

ÄRKUS

• Teie teler vöib erineda pildil olevast.
• Teie teleri OSD (On Screen Display – ekraanikuva) vöib juhendis näidatust veidi erineda.
• Kasutatavad menüüd ja valikud võivad sõltuvalt sisendallikast ja tootemudelist erineda.
• Tulevikus võime sellesse telerisse täiendavaid funktsioone lisada.
• Energiatarbimise vähendamiseks võib teleri lülitada ooterežiimi. Kui telerit pole pikemat aega plaanis vaadata, tuleks see energiasäästmiseks välja lülitada.
• Teleri kasutamisele kulub oluliselt vähem energiat, kui vähendada pildi heledust; selle tulemusel vähenevad teleri kasutamisega seotud üldised kulud.

PAIGALDUSTOIMING

1 Avage pakend ja veenduge, et köik tarvikud on olemas.
2 Ühendage alus teleriga.
3 Ühendage välisseade teleriga.

MONTEERIMINE JA ETTEVALMISTAMINE

Lahtipakkimine

Veenduge, et teie müügikomplektis on järgmised esemed. Kui mõni tarvik on puudu, võtke ühendust toote müünud kohaliku edasimüüjaga. Juhendis toodud joonistel kujutatu võib erineda tegelikust tootest ja tarvikutest.

TTEVAATUST

• Ohutuse ja toote pika kasutusea tagamiseks ärge kasutage heakskiitmata tarvikuid.
• Garantii ei hüvita heakskiitmata tarvikute kasutamisest põhjustatud kahjustusi või vigastusi.
• Mõnede mudelite ekraanil on õhuke kile ja seda ei tohi eemaldada.

Kaugjuhtimispult ja patareid (AAA)

(Vt lk 18)

Kasutusjuhend Toitejuhe Ferriitsüdamik

(Sõltub mudelist)

(Vt lk 12)

Aluse jalg / alus (Vt lk A-3)

Kaitsekate

(Ainult 50PN45**, 50PN65**) (Vt Ik A-4)

MÄRKUS

Tootekomplekti kuuluvad elemendid söltuvad mudelist.

Toote tehnilisi andmeid või selle kasutusjuhendi sisu võidakse toote funktsioonide uuendamise tõttu muuta sellest eelnevalt teavitamata.

Ferriitsüdamiku kasutamine

1 Elektromagnetiliste häirete vähendamiseks toitekaablis kasutage ferriitsüdamikku.

Kerige arvuti helikaabel üks kord ümber ferriitsüdamiku. Paigutage ferriitsüdamik teleri ja pistikupesa lähedale.

[pistikupessa]

[Joonis 1]

[telerisse]

(Must)

[ferriitsüdamiku ristlöige]

2 Elektromagnetiliste häirete vähendamiseks Y, Pb, Pr, L, R komponentkaablis kasutage ferriitsüdamikku. Paigutage ferriitsüdamik teleri lähedale.

Kerige Y, Pb, Pr, L, R komponentkaabel ferriitsüdamikule üks kord.

[välisseadmesse]

[Joonis 2-1]

[telerisse]

Koguge Y, Pb, Pr, L, R komponentkaabel ja scart kaabel kokku ja siduge need Ferriitsüdamik.

[välisseadmesse]

[ferriitsüdamiku ristlöige]

Kerige arvuti helikaabel ferriitsüdamikule üks kord.

[välisseadmesse]

[Joonis 2-3]

[telerisse]

3 Kasutage ferriitsüdamikku LAN-kaabli elektromagnetiliste häirete vähendamiseks. Kerige LAN-kaabel üks kord ümber ferriitsüdamiku B ja kolm korda ümber ferriitsüdamiku A. Paigutage ferriitsüdamik teleri ja välisseadme I ähedale.

[telerisse]

BAA

[Joonis 3]

[ferriitsüdamiku ristlöige]

- Kolme ferriitsüdamiku korral toimige jooniste 1 ja 2 kohaselt.

- LAN-pesa olemasolu korral järgige lisaks joonist 3.

- Optimaalseks ühenduseks peaksid HDMI- ja USB-seadmete kaablite sooned olema vähem kui 10 mm paksused ja 18 mm laiused. Kui USB-kaabel või -mä-lupulk ei sobi teleri USB-pessa, kasutage USB 2.0 toe-ga pikenduskaablit.

*A ≤10 mm

*B ≤ 18 mm

Müüakse eraldi

Eraldi müüdavaid elemente võidakse kvaliteedi parendamiseks eelnevalt teavitamata vahetada või muuta. Nende esemete ostmiseks pöörduge edasimüüja poole. Need seadmed töötavad vaid teatud mudelitega.

LG Audio Device

Ühilduvus	PN45** PN65**
LG Audio seade	•	•

Sõltuvalt tootefunktsioonide uuendamisest, tootja soovist või tegevuspoliitikast võidakse mudelinime või disaini muuta.

Osad ja nupud

Nupp Kirjeldus
∅	Lülitab toite sisse või välja.
√	Valib esiletõstetud menüüvaliku või kinnitab sisestuse.
S	Avab põhimenüü või salvestab sisestuse ning väljub menüüdest.
K	Vahetab sisendallikat.
- +	Reguleerib helitugevust.
√ ∧	Sirvib salvestatud programme.

Teleri tõstmine ja transportimine

Enne teleri transportimist või tõstmist tutvuge järgmiste juhistega, et vältida teleri kriimustamist või kahjustamist ja teleri tüübist ja suurusest hoolimata tagada selle ohutu transport.

ETTEVAATUST

• Vältige alati ekraani puudutamist, kuna see vöib ekraani kahjustada.
• Soovitame telerit transportida müügikomplekti kuulunud karbis või pakendis.
• Enne teleri transportimist või tõstmist eraldage toitejuhe ja kõik kaablid.
• Telerit hoides peab ekraan olema kahjustamise vältimiseks teist eemale suunatud olema.

- Hoidke tugevalt kinni teleri raami üla- ja alaosast. Ärge hoidke kinni ekraanist, kölaritest ega kölarite iluvörealast.

• Suurt telerit peavad transportima vähemalt kaks inimest.
• Telerit transportides hoidke sellest nagu joonisel näidatud.

• Telerit transportides ärge raputage seda ega laske sel liigselt vibreerida.
• Telerit transportides hoidke seda püsti, ärge keerake telerit külili ega kallutage seda vasakule või paremale.

Lauale paigaldamine

1 Töstke ja kallutage teler lauale püstiasendisse. - Öige ventileerimise tagamiseks jätke seina ja seadme vahele 10 cm (minimaalselt) suurune vahe.

- Ärge paigaldage telerit kütteseadmete lähedusse, kuna see võib põhjustada tulekahju või muid kahjustusi.

Teleri lauale kinnitamine

Kinnitage teler laua külge, et vältida selle ettepoole kaldumist, kahjustamist ning võimalikke vigastusi. Teleri lauale kinnitamiseks sisestage aluse tagakülge kruvi ja keerake see kinni. (Ainult 42PN45**)

- Et vältida teleri ümberkukkumist, peab teler olema vastavalt paigaldusjuhendile kindlalt põrandale/seinale kinnitatud. Teleri kallutamine, raputamine või köigutamine võib põhjustada vigastusi.

Teleri vaatenurga reguleerimine vastavalt soovile

(See funktsioon ei ole köigi mudelitega kasutatav.) Teleri vaatenurga reguleerimiseks saate telerit 20 kraadi vasakule või paremale keerata.

[TEVAATUST]

- Teleri vaatenurka reguleerides jälgige, et teie sõrmed ei jää kuhugi vahele. - Vastasel juhul võite viga saada. Kui toodet liiga palju kallutada, võib see kukkuda ja kahju saada või vigastusi tekitada.

Teleri seinale kinnitamine

(See funktsioon ei ole köigi mudelitega kasutatav.)

1 Sisestage ja pingutage teleri tagaküljele aaskruvid või teleri kronstein ja poldid. - Kui aaskruvide asukohta on paigaldatud poldid, eemaldage need.
2 Kinnitage seinakinnitustoend poltidega seina külge. Sobitage seinakinnitustoend teleri tagaküljel olevate aaskruvidega.
3 Ühendage aaskruvid ja seinakinnitustoend tugeva nööriga. Hoidke nöör tasase pinnaga horisontaalselt.

TTEVAATUST

- Veenduge, et lapsed ei roni telerile ega saa selle küljes rippuda.

ÄRKUS

• Kasutage alust või platvormi, mis on teleri kandmiseks piisavalt tugev ja suur.
• Kinnitid, poldid ja trossid ei kuulu komplekti. Täiendavaid tarvikuid saate kohalikult edasimüüjalt.

Seinale paigaldamine

Ühendage valikuline seinakinnitus teleri tagaküljele ja täisseinale põrandaga risti. Kui ühendate teleri muu ehitusmaterjali külge, võtke ühendust kvalifitseeritud personaliga. LG soovitab lasta seinakinnitustoendi seinale paigaldada kvalifitseeritud spetsialistil.

Kasutage kruvisid ja seinakinnitusi, mis vastavad VESA standardile. Seinakinnituskomplekti standardmõõdud on toodud järgnevas tabelis.

Müüakse eraldi (seinakinnitustoend)

Model	42/50PN45**50/60PN65**
VESA (A x B) 400 x 400
Standardkruvi M6
Kruvide arv 4
Seinakinnitus-toend	PSW420BX

TTEVAATUST

• Eraldage esmalt toide, seejärel liigutage telerit või paigaldage see. Vastasel juhul võite saada elektrilöögi.
• Kui paigaldate teleri lakke või kaldseinale, võib see alla kukkuda ja tõsiseid vigastusi tekitada.
  Kasutage heaks kiidetud LG seinakinnitust ja võtke ühendust edasimüuja või kvalifitseeritud teeninduspersonaliga.
• Ärge pingutage kruvisid üle, vastasel juhul võite telerit kahjustada ja garantii kehtetuks muuta.
• Kasutage kruvisid ja seinakinnitusi, mis vastavad VESA standarditele. Garantii ei kata valest kasutamisest või valede lisatarvikute kasutamisest tulenevaid kahjusid ega vigastusi.

ARKUS

• Kasutage VESA standardi kruvide tehnilistele andmetele vastavaid kruvisid.
  • Seinakinnituskomplekt sisaldab
  paigaldusjuhendit ja vajalikke osasid.
• Seinakinnitustoend on valikuline lisaseade. Täiendavaid tarvikuid saate kohalikult edasimüüjalt.
• Kruvide pikkus söltub seinakinnitusest. Kasutage öige pikkusega kruvisid.
• Lisateavet leiate seinakinnituse komplekti kuuluvast juhendist.

KAUGJUHTIMISPULT

Juhendis toodud kirjeldused põhinevad kaugjuhtimispuldi nuppudel.

Palun tutvuge juhendiga hoolikalt ja kasutage telerit vastavalt juhistele.

Patareide vahetamiseks avage patareide kate, vahetage patareid (1,5 V AAA), sobitades

⊕ ja Ⓞtsad vastavalt patareiruumis toodud sildile ning sulgege patarei kate.

Patareide eemaldamiseks sooritage paigaldustoiming vastupidises järjekorras.

ETTEVAATUST

- Ärge kasutage korraga vanu ja uusi patareisid, vastasel juhul võite kaugjuhtimispulti kahjustada.

Suunake kaugjuhtimispult teleri kaugjuhtimispuldi andurile.

KASUTUSJUHENDI KASUTAMINE

Kasutusjuhend annab hölpsama ligipääsu teleri üksikasjalikule teabele.

1 Vajutage nuppu SETTINGS, et avada põhimenüü.
2 Vajutage PUNAST nuppu, et avada Klienditoe menüü.
3 Vajutage noolenuppe ja leidke valik Kasutusjuhend, seejärel vajutage nuppu OK.

↓

1 Kuvab valitud menüü kirjelduse. Lehekülgede vahetamiseks kasutage nuppu ^v.
2 Suumib ekraanil sisse või välja.

1 Võimaldab valida soovitud kategooria.
2 Võimaldab valida soovitud elemendi. Lehekülgede vahetamiseks kasutage nuppu ^Y.
3 Võimaldab registris soovitud funktsiooni kirjeldust sirvida.

HOOLDUS

Teleri puhastamine

Parima jõudluse ja pika kasutusaja tagamiseks puhastage telerit regulaarselt.

NTEVAATUST

Ekraan, raam, korpus ja alus

• Tolmu ja kerge mustuse eemaldamiseks pühkige pinda kuiva, puhta ja pehme lapiga.
• Suurema mustuse eemaldamiseks kasutage puhastamisel pehmet lappi, mida on niisutatud puhtas vees või pehmetoimelises ja lahjendatud puhastusaines. Seejärel pühkige pind viivitamatult üle kuiva lapiga.

TTEVAATUST

• Vältige alati ekraani puudutamist, kuna see võib ekraani kahjustada.
• Sõrmeküüne või terava esemega ei tohi ekraanile vajutada ega toksata, kuna see võib ekraani kriimustada ja põhjustada moonutusi.
• Toote rikkumise vältimiseks ärge kasutage kemikaale.
• Ärge pihustage pinnale vedelikke. Kui vedelik satub teleri sisemusse, vöib tagajärjeks olla tulekahju, elektrilöök vöi rike.

Toitejuhe

Pühkige regulaarselt toitejuhtmele kogunenud tolmu ja mustust.

TÖRKEOTSING

Probleem Lahendus
Telerit ei saa kaugjuhtimispuldiga kasutada.	Kontrollige kaugjuhtimispuldi andurit ja proovige uuesti.Veenduge, et seadme ja kaugjuhtimispuldi vahel ei ole mõnda takistust.Veenduge, et patareid on täis ja õigesti paigaldatud (ța , ța ț) ☑
Puudub pilt ja heli.	Kontrollige, kas toode on sisse lülitatud.Veenduge, et toitejuhe on korralikult toitepesasse ühendatud.Kontrollige toitepesa korrasolekut, ühendades sinna teisi seadmeid.
Teler lülitub ootamatult välja.	Kontrollige toitesätteid. Võimalik, et toimus toitekatkestus.Avage valik Kellaaja seade ja kontrollige, kas unetaimer on aktiveeritud.Kui teleri töötamisel puudub signaal, siis lülitatakse toide tegevusetuse korral 15 minuti pärast välja.
Arvutiga (HDMI DVI) ühendamisel kuvatakse teade “Signaali pole või “Vale vorming”.	Kasutage teleri välja-/sisselülitamiseks kaugjuhtimispulti.Ühendage HDMI-kaabel uuesti.Taaskäivitage arvuti ajal, mil teler on sisselülitatud.

NAUDOTOJO VADOVAS

PLAZMINIAI TELEVIZORIAI

• Rohkem kui kahe teleri kasutamiseks kasutage signaalijaoturit.
• Kui kujutise kvaliteet on kehv, paigaldage kujutise kvaliteedi parendamiseks signaalivõimendi.
• Kui kujutise kvaliteet on kehv ja antenn on ühendatud, suunake antenn öigesse suunda.
• Antennikaablit ega muundurit tarnekomplektis ei ole.
  • Toetatud DTV audio: MPEG, Dolby Digital, Dolby Digital Plus

Lietuvių k.

Ühendage teler satelliitantenniga satelliidi pistmikusse RF-kaabliga (75 Ω).

Lietuvių k.

Edastab välisseadme digitaalsed video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele HDMI-kaabel nii, nagu on näidatud alltoodud joonisel. Ühendamiseks valige suvaline HDMI-sisendpesa. Pole tähtis, millise pesa valite.

MÄRKUS

• Teleri parima pildikvaliteedi tagamiseks on soovitatav kasutada HDMI-ühendust.
• Kasutage uusimat High Speed HDMI™ kaablit, millel on funktsioon CEC (Customer Electronics Control).
• High Speed HDMI™ kaablite võime edastada kuni 1080p ja rohkem eraldusvõimega HD-signaali on kon
• Toetatud HDMI audiovorming: Dolby Digital, PCM (kuni 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k, DTS pole toetatud.)

Lietuvių k.

Edastab välisseadme digitaalse videosignaali telerisse. Ühendage välisseadme ja teleri vahele DVI-HDMI kaabel nii, nagu on näidatud alltoodud joonisel. Helisignaali edastamiseks ühendage audiokaabel.

ÄRKUS

- Graafikakaardist söltuvalt ei pruugi HDMI-DVI kaabli kasutamisel DOS-režiim töötada.

Lietuvių k.

Edastab välisseadme analoog video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele komponentkaabel nii, nagu on näidatud alltoodud joonisel.

- Kui kaablid ühendatakse valesti, võib kuvatav pilt olla must-valge või moonutatud värvidega.

Lietuvių k.

Edastab välisseadme analoog video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele komposiitkaabel nii, nagu on näidatud alltoodud joonisel.

Lietuvių k.

Sisse ehitatud kölarite asemel võite kasutada valikulist välist audiosüsteemi.

Digitaalne optiline heliühendus

Edastab digitaalse audiosignaali telerist välisseadmesse. Ühendage välisseadme ja teleri vahele optiline audiokaabel nii, nagu on näidatud alltoodud joonisel.

ÄRKUS

• Ärge vaadake optilise väljundpordi sisse. Laserkiirde vaatamine vöib teie nägemist kahjustada.
• Heli ACP-funktsioon (heli kopeerimiskaitse) vöib blokeerida digitaalse heliväljundi.

Lietuvių k.

Ühendage teleriga USB-mäluseade (näiteks USB-välkmälu, väline kövakettadraiv vöi USB-mälukaardilugeja), avage menüü My Media ja sirvige erinevaid multimeediumfaile.

Lietuvių k.

- Kontrollige, kas CI-moodul on PCMCIA kaardipesasse sisestatud õiges suunas. Kui moodul ei ole õigesti sisestatud, võib see telerit ja PCMCIA-kaardipesa kahjustada.

Lietuvių k.

Edastab välisseadme video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele Euro Scart-kaabel nii, nagu on näidatud alltoodud joonisel.

Valitudsisendtüüp	AV1(TV-väljund1)
Digitaalteler Digitaalteler
Analoogteler, AV	AnaloogtelerKomponent
HDMI

1 Teleriväljund: analoog- või digitaaltelevisiooni signaalide väljundid.

ÄRKUS

- Kui soovite kasutada Euro Scart kaablit, peab see olema varjestatud.

Lietuvių k.

Ühendage teleriga erinevad välisseadmed ning lülitage sisendrežiimid valima välisseadmeid. Lisateavet väliseadmete ühendamise kohta leiate vastava seadme kasutusjuhendist. Kasutatavad välisseadmed on järgmised: HD vastuvõtjad, DVD-mängijad, videokassetmakid, audiosüsteemid, USB-mäluseadmed, arvuti, mänguseadmed ja muud välisseadmed.

ÄRKUS

• Välisseadmete ühendamine vöib söltuvalt mudelist erineda.
• Ühendage välisseadmed teleriga TV-portide järjekorrast söltumatult.
• Kui salvestate telesaate DVD-le või videokassetile, veenduge, et ühendate telesignaali sisendkaabli teleriga DVD-salvesti või videokassettmaki kaudu. Lisateavet salvestamise kohta leiate ühendatud seadme kasutusjuhendist.
• Juhiseid vt välisseadme kasutusjuhendist.
• Mänguseadme ühendamisel teleriga kasutage mänguseadme ühenduskaablit.
• Arvutirežiimis võib esineda eraldusvõime, vertikaalmustri, kontrasti või heledusega seotud müra. Müra olemasolul muutke arvutiväljundi eraldusvõimet, värskendussagedust või reguleerige heledust ja kontrasti menüüs PILT, kuni jääte kvaliteediga rahule.
• Kõik eraldusvõime sätted ei pruugi arvutirežiimis sõltuvalt graafikakaardist korralikult töötada.

Lietuvių k.
