CCE5503W - Aragaz CANDY - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului CCE5503W CANDY în format PDF.
| Tip produs | Aragaz electric autonom |
| Marcă | Candy |
| Model | CCE5503W |
| Dimensiuni (L x Î x P) | 50 x 85 x 60 cm |
| Greutate | 45 kg |
| Alimentare | 230 V / 50 Hz / 16 A |
| Tip de gătit | Electric (plite vitroceramice sau radiante) |
| Număr de ochiuri | 4 |
| Tip de cuptor | Electric, aer cald |
| Capacitatea cuptorului | 65 de litri |
| Curățarea cuptorului | Manual (non catalitic) |
| Programe de gătit | Aer cald, sloi, boltă, grătar, dezghețare |
| Iluminare cuptor | Da, 25 W |
| Siguranță copii | Da, blocare comenzi |
| Oprire automată | Da, siguranță uitare |
| Ușa cuptorului | Geam dublu detașabil |
| Nivel sonor | 55 dB(A) |
| Clasa energetică | A |
| Culoare | Alb |
| Piese de schimb disponibile | Da (rezistențe, geamuri, butoane, etc.) |
| Indice de reparabilitate | 8.0 / 10 |
Întrebări frecvente - CCE5503W CANDY
Întrebările utilizatorilor despre CCE5503W CANDY
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aragaz în format PDF gratuit! Găsiți manualul dvs. CCE5503W - CANDY și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CCE5503W mărcii CANDY.
MANUAL DE UTILIZARE CCE5503W CANDY
Instrucțiuni Privind Siguranța 95
- Măsuri Generale Privind Siguranța 96
1.1. Simboluri Utilizate În Acest Manual 96
1.2. Declaratie De Conformitate 96
1.3. Recomandări Privind Siguranța 96
1.4.Sfaturi Utile....96
- Instalare....87
2.1. Locația Adecvată Pentru Instalare 97
2.2.Amplasare 97
2.3. Aşezare La Nivel 97
2.4. Conexiunea Electrică 98
2.5. Aragazuri Cu Cablu De Alimentare 98
2.6. Conectarea La Gaze 98

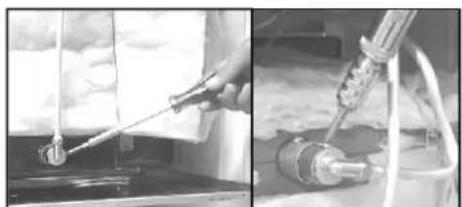

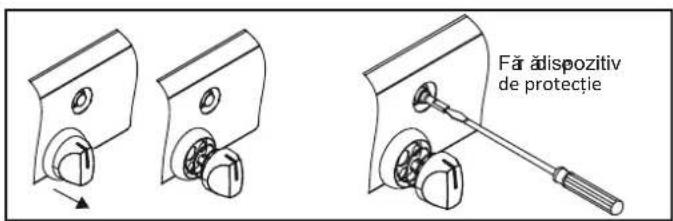

2.7.Modificarea Pentru Diverse Tipuri De Gaz....99

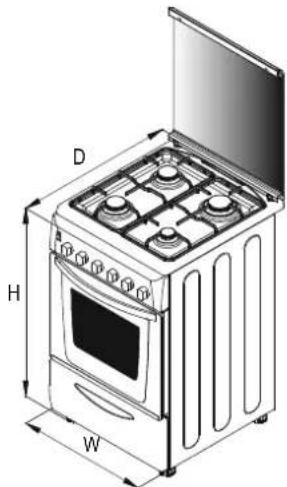

2.8. Dimensiunile Aparatului 99

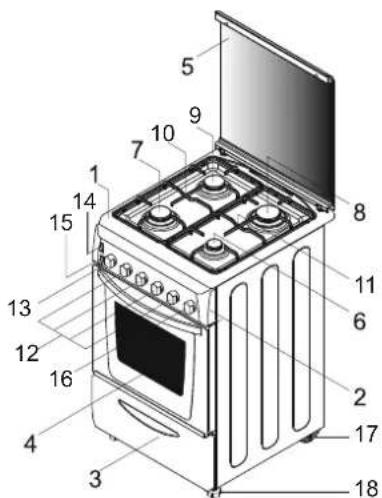

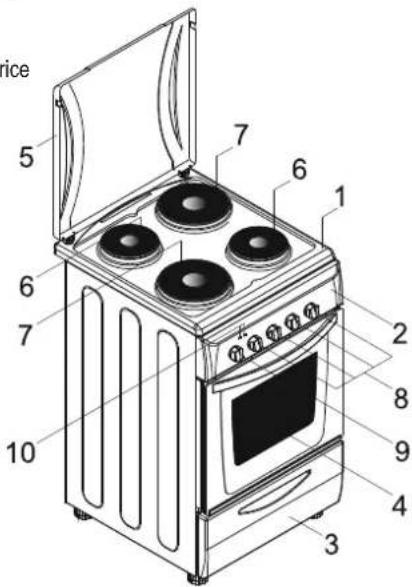

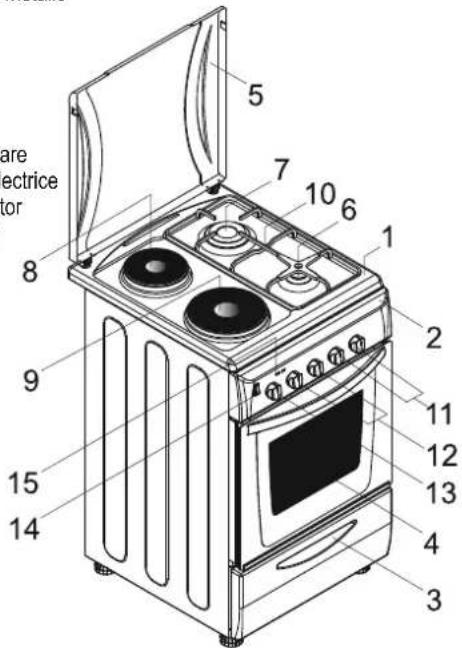

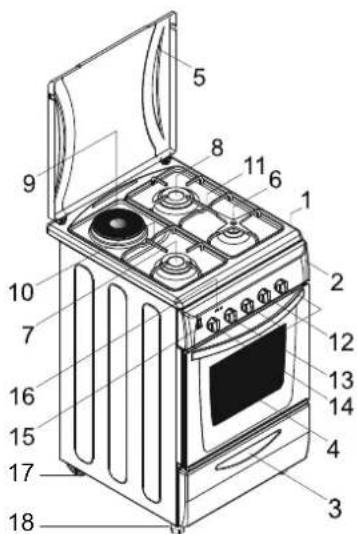

2.9. Prezentare Generală A Aparatului....99
- Utilizarea Arzătoarelor 100
3.1. Utilizarea Arzătoarelor Pe Gaz 100
3.2.utilizarea Plitelor Electrice 101
- Utilizarea Cuptorului 102
4.1.Prepare Grill 102
4.2. Cuptor Electric 102
4.3. Sugestii Pentru Preparare La Cuptorul Electric 102
4.4.Preparare 102
4.5. Preparare Prăjituri 102
4.6. Prepararea Cărnii....102
4.7. Prepararea Peştelui 102
4.8. Preparare La Rotisor 103
4.9.utilizarea Programatorului 103
4.10. Setarea Timpului După Care Să Se Opească Funcționarea Cuptorului .103
4.11. Cuptor Pe Gaz 103

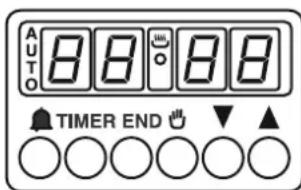

4.12. Utilizarea Programatorului Electronic 103
4.13. Programe De Preparare 104
- Curățare Și Întreținere....105
5.1. Curătare Catalitică 105
-
Service Şi Probleme în Funcționare....105
-
Protectia.Mediului....105
ΠΕΡΙΕΧΟΜΕΝΑ
GR
AVERTIZARE: Aparatul și părțile accesibile devin fierbiniți în timpul utilizării. Aveți grijă să nu atingeți elementele fierbiniți.
- Nu permiteți copiilor mai mici de 8 ani să stea în preajma aparatului, fără supravegherea adulților.
- Nu permiteți copiilor și persoanelor cu capabilități fizice, senzoriale sau mentale reduse sau care nu cunosc modul de utilizare al aparatului să îl utilizeze, fără stricta supraveghere a unui adult responsabil pentru siguranța lor sau dacă nu au fost instruții asupra modului de utilizare și a potențialelor pericole care pot apare în timpul utilizării aparatului.
- Nu permiteți copiilor să se joace cu acest aparat.
- Nu permiteti copiilor să realizeze operațiuni de curățare și întreținere, fără supravegherea unui adult.
AVERTIZARE: Nu lăsați nesupravegheate recipientele în care preparați alimente cu ulei sau grăsime, deoarece există pericol de incendiu.
- NU încercați să stingeți focul cu apă, ci opriți funcționarea aparatului și acoperiți flacăra, de exemplu cu un capac sau o pătură.
AVERTIZARE: Pericol de incendiu: nu depozitati obiecte pe suprafata de preparare.
- În timpul utilizării, aparatul devine fierbinte. Aveți grijă să nu atingeți elementele fierbinți din interiorul cuptorului.
AVERTIZARE: Părțile accesibile devin fierbinți în timpul utilizării. Nu permiteți copiilor să stea în preajma aparatului.
- Nu utilizati produse de curățare abrazive sau spatule metalice ascuțite pentru a curăța ușa din sticlă a cuptorului deoarece există riscul zgârierii suprafetei și geamul va deveni mat.
- Partea interioară a sertarului de la bază devine fierbinte.
- Cuptorul trebuie oprit înainte de a scoate dispozitivul de protectie și apoi, după curățare, dispozitivul de protectie trebuie reinstalat în conformitate cu instructiunile.
- Utilizați numai proba de temperatură recomandată pentru acest cuptor.
- Nu utilizati un dispositiv pe bază de abur pentru curătarea aparatului.
- Reziduurile alimentare trebuie îndepărtate de pe capac înainte de deschidere.
- Lăsati suprafata plitei să se răcească înainte de a închide capacul.
AVERTIZARE: Verificați ca aparatul să fie oprit din funcționare înainte de a înlocui becul, pentru a se evita orice pericol de electrocutare.
- Dacă aparatul este așezat pe un suport, trebuie luate măsuri pentru a preveni alunecarea aparatului de pe suportul respectiv.
- O măsură pentru deconectarea de la tensiunea de rețea având o separație a contactului în toți poli ce furnizează o deconectare completă în cazul condițiilor categorii III de supratensiune, trebuie să fie încorporată în cablajul de fixare conform regulilor de cablare.
- în instrucțiuni trebuie specificat tipul de cablu care trebuie utilizat, având în vedere temperatura din partea din spate a aparatului.
- În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu special de către o persoană calificată de la un centru de service autorizat.

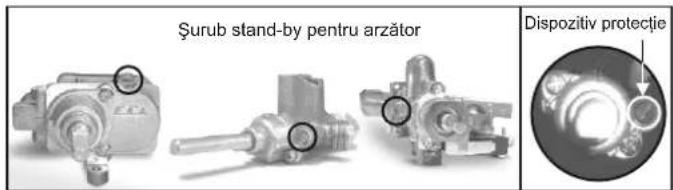

ATENTIE: Pentru a se evita orice pericol ca urmare a resetării dispozitivului de siguranță, acest aparat nu trebuie alimentat prin intermediul unui echipament de întrerupere extern, cum ar fi un programator sau un alt tip de circuit care este pornit și oprit periodic de către un alt dispozitiv.
- Acest aparat trebuie instalat în conformitate cu reglementările în vigoare și trebuie utilizat numai într-un spațiu bine ventilat. Citiți instrucțiunile înainte de a înstala sau utiliza acest aparat.
- Aceste instrucțiuni sunt valabile numai pentru țara al cărui cod apare menționat pe aparat. Dacă nu apare pe aparat simbolul corespunzător, va fi necesar să citiți instrucțiunile tehnice care vă oferă informatiile necesare pentru modificarea aparatului în funcție de țara unde este utilizat.
- "înainte de instalare, verificați dacă acele condiții de distribuție locale (tipul de gaz și presiunea gazului) și reglajele aparatului sunt compatibile";
- "conditiile de reglare pentru acest aparat sunt mentionate pe plăcuța cu date tehnice";
- "acest aparat nu trebuie conectat la un echipament pentru evacuarea produselor rezulate prin combustie. Acesta trebuie instalat și conectat în conformitate cu reglementările de instalare în vigoare. O atenție deosebită trebuie acordată cerințelor specifice referitoare la ventilatie".
- "Utilizarea unui aparat de preparare pe gaz duce la formarea de căldură și umezeală în încăperea în care este instalat. Verificați ca bucătăria să fie bine aerisită: lăsați spațiile de ventilație naturală deschise sau instalati un echipament pentru ventilație mecanică (o hotă de evacuare). Utilizarea îndelungată și prelungită a aparatului poate necesita o sursă de ventilație suplimentară, de exemplu deschiderea unei ferestre sau mărirea vitezei de evacuare a hotei, acolo unde este instalată o hotă".
ATENTIE: Părțile accesibile pot deveni fierbinți atunci când se utilizează grill-ul. Nu permiteți copiilor să se apropie de aparat.
AVERTISMENT: Pentru prevenirea înclinării aparatului, măsuri de stabilizare trebuie să fie instalate. Vă rugăm faceți referire la instrucțiunile de pe pagina 142 al acestui manual.
1. MĂSURI GENERALE PRIVIND SIGURANȚA
Vă multumim pentru achiziționarea acestui produs. Pentru a obține cele mai bune performanțe de la acest aragaz, vă recomandăm următoarele:
•Citiți cu atenție acest manual de utilizare: conține informații importante referitoare la instalarea, utilizarea și întreținerea aragazului în condiții de siguranță. Păstrați acest manual pentru referințe ulterioare.
- în cazul în care transferați aparatul unei terțe persoane, vă recomandăm să îi înmânati și manualul de utilizare.
-În timpul funcționării, toate părțile accesibile ale acestuia devin fierbinți. Aveți grijă să nu atingeți aceste elemente. La prima punere în funcțiune a cuptorului, este posibil ca acesta să emane un miros de fum. Lăsați cuptorul să funcționeze timp de 2 ore, fără alimente în interior.
1.1. SIMBOLURI UTILIZATE ÎN ACEST MANUAL
Pentru o înțelegere mai ușpară informa iilor din acest manual, au fost utilizate următoarele simboluri:
Informații referitoare la siguranță
Informații pentru protejarea mediului
Acest aparat este în conformitate cu directivele CEE ale UE
Avertizare, posibilitate de basculare.
Limitări împotriva basculării.
1.2. DECLARATIE DE CONFORMITATE
Toate piesele acestui aparat care vin în contact cu alimentele sunt în conformitate cu prevederile Directivei CEE 89/109. Aparatul este în conformitate cu Directivele Europene 73/23/CEE, 89/336/CEE și 90/396/CEE, înlocuite de 2006/CE, 2004/108/CE și 2003/55/CE și amendamentele ulterioare. Acest aparat este de asemenea în conformitate cu Directiva Generală 93/68 și amendamentele ulterioare.
1.3. RECOMANDĂRI PRIVIND SIGURANȚA
- Acest aragaz trebuie utilizat numai în scopul pentru care a fost creat: prepararea alimentelor. Orice altă utilizare, de exemplu ca sursă de încălzire, nu este adecvată și, implicit, este periculoasă.
- Producătorul nu își asumă nicio reponsabilitate pentru eventualele deteriorări care apar ca urmare a unei utilizări inadecvate, incorecte sau iresponsabile.
- Atunci când utilizați aparate electrice, trebuie să respectați măsurile de siguranță de bază. În cazul în care aparatul este defect, opriți funcționarea acestuia și deconectați-I de la sursa de alimentare cu energie electrică. Nu îl atingeți. Luați legătura cu un centru de service autorizat.
-În timpul utilizării, aparatul devine fierbinte, în special geamul ușii cuptorului. Nu permiteți copiilor să se apropie de cuptor, mai ales atunci când utilizați funcția de preparare grill.
- Utilizați mânuși de protectie pentru a scoate alimentele din cuptor.
- Păstrați întotdeauna aparatul curat, din motive de siguranță și igienă. Reziduurile de grăsime și cele alimentare pot lua foc.
- Reziduurile alimentare trebuie îndepărtate de pe capacul aragazului.
•Lăsați suprafața aragazului să se răcească înainte de a închide capacul.
- Nu introduceți mâna între cuptor și balamalele capacului superior. Nu permiteți copiilor să stea în preajma aparatului!
- Verificați ca toate butoanele să fie în poziția ÎNCHIS după utilizarea aparatului.
- Sertarul cuptorului este destinat pentru păstrarea tăvilor goale sau pentru a mentine alimentele calde.
- Nu depozitați în acest sertar materiale inflamabile, explozive sau materiale de curățare, de exemplu sacoșe din nylon, hârtie, haine etc.
- Este interzisă modificarea caracteristicilor aparatului.
- O atenție deosebită trebuie acordată atunci când prăjiți alimente: nu lăsați recipientele cu ulei nesupravegheate.
- Aparatul este greu. Aveti grijă atunci când îl deplasati.
- Este normal să se emită aer cald în timpul preparării. Nu blocați fantele de aerisire ale aparatului.
- Este posibil ca pe suprafața aragazului să sarà stropi de apă sau de grăsime în timpul preparării. După finalizarea preaparării, ștergeți aceste reziduuri pentru a se evita formarea unor mirocuri neplăcute.
- Înainte de a îndepărta recipientele de pe suprafața de preparare, reduceți intensitatea flăcării sau opriți funcționarea arzătorului.
- Atunci când utilizati un aparat electric, trebuie respectate următoarele reguli de bază:
-Nu utilizati adaptoare, cabluri de prelungire, prize multiple.
-Nu trageti de cablu pentru a scoate stecherul din priză.
-Nu atingeti aparatul dacă aveți mâinile sau picioarele ude.
-Cablul de alimentare trebuie înlocuit dacă este deteriorat.
-Înlocuirea cablului de alimentare trebuie realizată numai de către un tehnician calificat de la un centru de service autorizat, pentru a fi siguri că piesele utilizate sunt originale sau agreate.
-Dacă este necesar, cablul de alimentare poate fi înlocuit cu un cablu de tipul H05RR-F, H05VVF sau H05V2V2-F. Cablul trebuie să aibă capacitatea necesară produsului.
- Verificati periodic tubul flexibil pentru gaz.

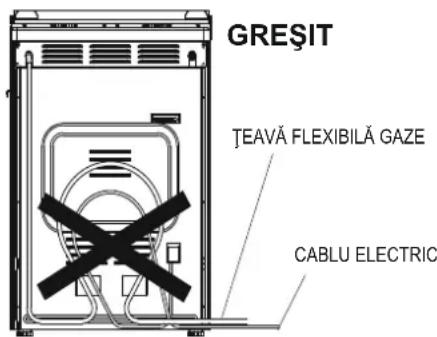

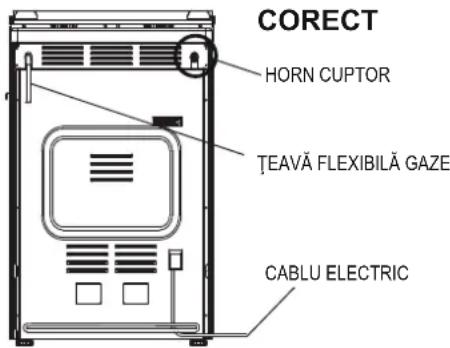

•Tubul de alimentare cu gaz trebuie să se afle la distanță față de părțile fierbinti ale aragazului și să nu vină în contact cu acestea. Conectorul pentru alimentarea cu gaz poate fi deplasat către partea din stânga sau către partea din dreapta a aparatului. După o astfel de modificare, trebuie să verificați etanșeitatea racordului cu o soluție cu apă și săpun.
- După fixarea tubului de gaz la conector, prindeți-o cu un colier. Verificați cu atenție eventualele scurgeri de gaze cu o soluție de apă și săpun.
Nu lăsați aparatul nesupravegheat înainte de a se răci.
În cazul nerespectării instrucțiunilor de mai sus, producătorul nu garantează utilizarea în siguranță a aragazului
1.4. SFATURI UTILE
- Pentru o curățare mai ușoară, toate capacele, suprafețele emailate sau din sticlă pot fi demontate.
Dacă aparatul este prevăzut cu un capac superior, acesta are rolul de a preveni stropirea peretelui din spatele aragazului în timpul preparării sau de a preveni depunerile de praf în perioadele de neutilizare a aparatului.
- Nu utilizati capacul aragazului în alte scopuri.
-ATENTIE! (Pentru modelele cu capac din sticlă) Există riscul spargerii capacului în cazul în care acesta este expus la temperaturi foarte ridicate. Întotdeauna verificați dacă arzătoarele sunt oprite înainte de a închide capacul.

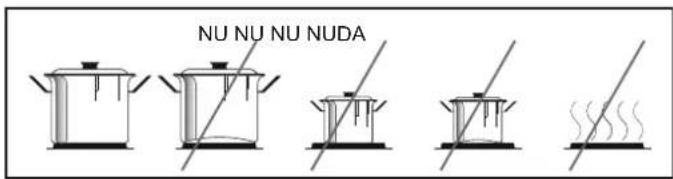

- Nu utilizati recipiente deformate sau instabile.
- Curătati grătarul și tava colectoare înainte de prima utilizare.
- Dacă utilizati spray-uri pentru curățarea aragazului, evitați stropirea elementelor de încălzire sau a termostatului.

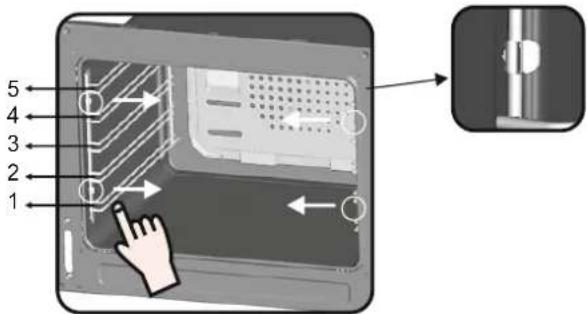

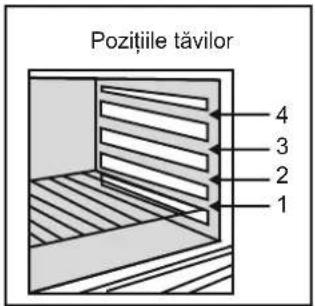

- Verificați dacă rafturile cuptorului sunt corect așezate.
- Pentru o aprindere mai rapidă, se recomandă ca arzătorul să fie aprins înainte de a așeza recipientul peste acesta.
- Verificați dacă flacăra arzătorului este normală.
- Nu acoperiti suprafata cuptorului cu folie din aluminiu.
2. INSTALARE
Instalarea trebuie efectuată de către personal calificat și autorizat. Instalarea aparatului nu este în sarcina producătorului. În cazul în care se solicită asistența producătorului pentru rectificarea unor probleme care apar ca urmare a unei instalări incorecte, intervenția nu va fi acoperită de garanție.
Instrucțiunile de instalare trebuie respectate de către personalul calificat. O instalare incorectă poate duce la vâtămarea persoanelor, animalelor sau distrugerea unor obiecte. Producătorul nu își asumă nicio responsabilitate pentru astfel de probleme.
AVERTIZARE! O atenție deosebită trebuie acordată locației în care va fi instalat aparatul. Acesta poate fi instalat numai într-o locație unde este asigurată o aerisire continuă.
Înainte de a realiza orice operațiune de reparare, instalare sau modificare, aparatul trebuie deconectat de la sursa de alimentare cu energie electrică. În urma utilizării aparatelor de preparare pe gaz, în încăperea în care sunt instalate acestea se produce căldură și umezeală. Verificați ca în bucătărie să fie asigurată o ventilație corespunzătoare: lăsați orificiile care asigură ventilația naturală deschise sau instalati un echipament mecanic pentru ventilație (o hotă de evacuare). Utilizarea intensă și prelungită a aparatului poate necesita surse suplimentare pentru aerisire, cum ar fi de exemplu deschiderea unei ferestre sau selectarea unei trepte de viteză superioară, în cazul unei hote.
-Înainte de a instala aparatul, verificați caracteristicile circuitului de alimentare cu gaz (tip de gaz, presiune) și verificați dacă aparatul este reglat corespunzător.
- Acest aparat nu trebuie conectat la sistemul de evacuare la care sunt conectate alte echipamente.
- Aparatul nu trebuie instalat în apropierea unor obiecte inflamabile (mobilă,
- Dacă aparatul este instalat pe un suport, trebuie luate măsuri astfel încât aparatul să nu alunece de pe acesta.

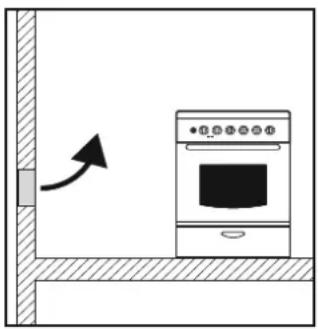

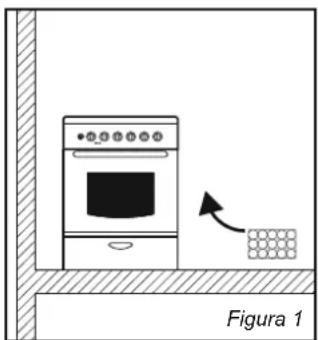

2.1. LOCAȚIA ADECVATĂ PENTRU INSTALARE
•Aparatul nu trebuie aşezat pe un suport.
- În încăperea în care este instalat aparatul trebuie să se asigure o ventilație naturală a aerului suficientă, pentru a se realiza corect combustia gazului.
- Fluxul de aer trebuie să pătrundă prin grilajul de ventilație din pereții exteriori.
Grilajul de ventilație trebuie să aibă o secțiune transversală de 100 cm2 care să permită trecerea aerului și să fie adecvat pentru aparate cu flacără cu dispozitiv de siguranță. Pentru aparatele cu flacără fără dispozitiv de siguranță, secțiunea transversală trebuie să fie de 200 cm2 (pot fi utilizate grilaje simple sau multiple).
Emisia gazelor rezultate din combustie
•Gazele de combustie rezultate de la aparatele de preparare trebuie eliberate direct în exterior prin uși sau ferestre sau prin intermediul unei hote de evacuare (Figura 1)
•Dacă nu se poate amplasa o hotă, trebuie instalat un ventilator în perete sau într-o fereastră (Figura 2)
- Ventilatoarele trebuie să aibă o capacitate care să permită înlocuirea aerului din încăpere de 3-5 ori pe oră.
-Grilajele trebuie poziționate astfel încât să nu poată fi închise din niciuna dintre pârți și este preferabil să fie montate cât mai aproape de podea. Grilajele nu trebuie să intersecteze conducte prin care se evacuează alte gaze de combustie sau fum.
•Dacă nu se pot instala grilaje de ventilație în încăperea în care se află aparatul, aerul poate fi furnizat de la o încăpere adiacentă, cu condiția ca acea cameră să nu fie un dormitor sau o încăpere în care curentul de aer produs să fie priculos.

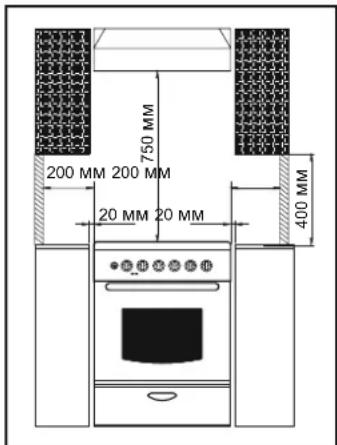

2.2. AMPLASARE
Aparatul a fost proiectat pentru bucătării în care blaturile adiacente nu sunt mai înalte decât suprafața plitei.

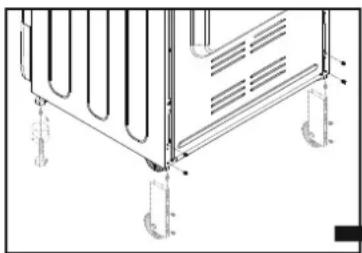

2.3. AŞEZARE LA NIVEL
Aparatul este prevăzut cu picioare reglabile situate la baza acestuia.
- Picioarele pot fi reglate individual, cu ajutorul unei chei pentru a asigura aragazului o echilibrare perfectă, astfel încât recipientele să fie cât mai stabile.
Picioare și rotițe reglabile
A
Înălțimea maximă a aragazului este de 868mm după fixarea picioarelor reglabile și a rotițelor în cele 4 orificii de la bază.
- Rotițele din spate trebuie introduse în cel de-al doilea orificiu (imaginea A1), pentru înălțimea standard. Astfel, înîlțimea standard va fi de 850 mm.
Picioare reglabile
Aragazurile pot fi sau nu prevăzute cu cablu de alimentare. Cablul trebuie să fie conectat de către o persoană calificată de la un centru de service autorizat, în conformitate cu instructiunile de mai jos.
Conexiunea electrică trebuie efectuată în conformitate cu standardele și reglementările în vigoare. Înainte de a realiza conexiunile electrice, verificati următoarele:
- Este capacitatea circuitului electric și a siguranțelor suficientă pentru a face față consumului aparatului? (Verificați plăcuța cu date tehnice)
- Priza este prevăzută cu împământare? Priza la care va fi conectat cablul aparatului trebuie să aibă o împământare corespunzătoare. În cazul în care priza nu are împământare, luați legătura cu un electrician calificat pentru a realiza împământarea.
-Priza este uşor accesibilă din locul unde este instalat aparatul?
- Cablul de alimentare trebuie prevăzut cu un ștecher care să corespundă standardelor.
- Între aparat și circuitul electric trebuie instalat un comutator multi-polar în cazul în care este necesară conectarea directă a aparatului la circuitul electric. (Trebuie să corespundă standardelor și să fie adecvat consumului)

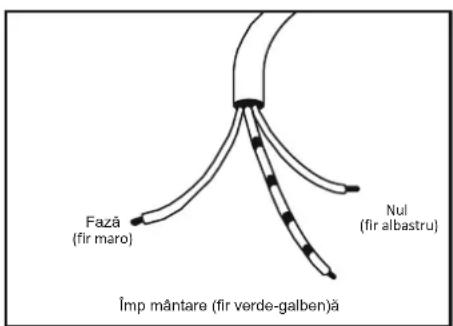

Firul pentru împământare de culoare verde-galben nu trebuie întrerupt de comutator.
Cablul maro, pentru fază (de la conectorul marcat cu „L” al aragazului) trebuie întotdeauna conectat la terminalul pentru fază.
- Cablul de alimentare trebuie amplasat astfel încât să nu fie expus la temperaturi mai mari de 500C.
- Dacă trebuie înlocuit cablul de alimentare, se recomandă utilizarea unui cablu cu o secțiune similară. Firul pentru împământare de culoare verde-galben trebuie să fie cu 2 cm mai lung decât firul pentru fază și cel pentru nul.
- Verificați plitele electrice prin pornirea acestora timp de 3 minute, după finalizarea conexiunii.
•Producătorul nu își asumă nicio responsabilitate pentru eventualele deteriorări care apar ca urmare a nerespectării instructiunilor de mai sus.
Pentru conectare directă la un circuit fix, trebuie asigurată modalitate de deconectare de la sursa de alimentare care să aibă un separator de contacte între poli, astfel încât să se asigure o deconectare completă în cazul unei supratensiuni de categoria III, în conformitate cu regulile de conectare.
2.5. ARAGAZURI CU CABLU DE ALIMENTARE
- Conexiunea este destinată numai sub tensiuni de 220-240V între faze sau între faze și nul.
Înlocuirea cablului de alimentare trebuie efectuată numai de către o persoană calificată de la un centru de service autorizat și trebuie utilizat cu cablu de alimentare similar cu cel original.
Secțiunea cablului de alimentare
| Putere (kW) | Voltaj (V) | Curent (A) | Cablu alimentare |
| 2.3 kW | 220 - 240 V | 9.1 A | 3 × 1.0 mm^2 |
| 3.5 kW | 220 - 240 V | 15.9 A | 3 × 1.5 mm^2 |
| 4.0 kW | 220 - 240 V | 18.2 A | 3 × 2.5 mm^2 |
2.6. CONECTAREA LA GAZE
Conectarea aparatului la gaze trebuie realizată în conformitate cu standardele și reglementările în vigoare.
•Din fabricație, aparatul a fost reglat pe tipul de gaz menționat pe eticheta de lângă admisia pentru gaze din partea din spate a acestuia. Verificați ca tipul de gaz utilizat să fie același cu cel menționat pe etichetă. Dacă tipul de gaz este diferit, respectați instrucțiunile din capitolul referitor la modificarea aparatului pentru un alt tip de gaz.
- Verificați ca presiunea gazului să aibă aceeași valoare cu cele indicate în tabelele pentru categoria tipului de gaze (ultimele 3 pagini din manualul de utilizare) pentru a se obține o eficiență maximă și pentru un consum mai redus. Dacă presiunea gazelor este diferită, trebuie instalat un regulator la admisia pentru gaze. Este permisă utilizarea unui regulator de gaze care respectă standardele pentru GPL.
Conectarea prin intermediul unei tevi metalice flexibile sau fixe
- Conectarea la gaze se poate realiză prin intermediul unei țevi flexibile din inox, în conformitate cu standardele de siguranță în vigoare. În astfel de cazuri, nu va mai fi necesar să deplasați aparatul. Conectorul de admisie pentru gaze al aparatului este Gc ½.
Conectarea prin intermediul unei tevi flexibile nemetalice
•În cazul în care conectarea la gaze se poate realiza într-o pozitie din care se poate deschide sau închide atunci când este necesar, se poate utiliza o teavă flexibilă care este în conformitate cu standardele în vigoare. Teava flexibilă trebuie bine fixată prin intermediul unui colier.
- Atunci când conectați țeava flexibilă, trebuie să aveți în vedere următoarele:
- Deoarece teava flexibilă va fi amplasată în spatele aragazului, aceasta nu trebuie să fie expusă la temperaturi mai mari de 300C. - Lungimea acesteia nu trebuie să depășească 150 cm.
- Nu trebuie expusă la actiunea aburului.
•Teava nu trebuie îndoită sau răsucită.
- Trebuie protejată împotriva obiectelor ascutite sau contondente.
- Trebuie să fie accesibilă, pentru verificări periodice.
- Trebuie verificate următoarele probleme care pot apărea în timp:
- Verificați să nu existe crăpături, tăieturi sau urme de arsură pe traseul tevii sau la capetele acesteia.
- Materialul trebuie să își mențină elasticitatea. Nu este permis să fie foarte rigidă.
•Colierele nu trebuie să fie ruginite.
- Trebuie înlocuită după 5 ani de utilizare.
Verificați etanșeitatea conexiunii la gaze cu o soluție de apă și săpun. NU utilizați flacără pentru verificarea scurgerilor de gaze!
2.7. MODIFICAREA PENTRU DIVERSE TIPURI DE GAZ
Această modificare trebuie realizată de către o persoană calificată. Respectați instrucțiunile de mai jos pentru a modifica aparatul de la setarea din fabricatie la un alt tip de gaz.
Aragazurile sunt reglate pentru GN și tipul de conexiune este cilindric (1). Pentru furtunurile cu conexiune tip GN, se poate fixa un adaptor furtun (2) la adaptorul cilindric prevăzut cu garnitură.
Pentru conexiunea GPL, se poate fixa un adaptor de furtun GPL (3) la adaptorul cilindric prevăzur cu garnitură.
Reglarea și schimbarea injectoarelor Schimbarea injectoarelor
•Scoateti grătarele metalice.
-Îndepărtați capacele arzătoarelor și arzătoarele.
• Scoateți injectoarele prin utilizarea unei chei de 7 mm, apoi înșurubați injectorul corespunzător pentru tipul de gaze selectat (vezi tabelul de la finalul manualului).
- Parcurgeti etapele de mai sus în ordine inversă după montarea nouului injector.
Reglare Stand by
Reglare Stand by pentru aragazurile fără dispozitiv de protecție sau cu dispozitiv de protecție și buton de aprindere
- Rotiți butonul arzătorului în poziția pentru flacără mică și scoateți butonul.
- Dacă este necesară modificarea de la gaze naturale la GPL, rotiți în sensul acelor de ceasornic şurubul by-pass al supapei de gaz, cu ajutorul unei şurubelnite, în poziție finală.
- Dacă este necesară modificarea de la GPL la gaze naturale, rotiți în sens invers acelor de ceasornic şurubul by-pass al supapei de gaz cu ajutorul unei şurubelnite, până se atinge o flacără cu dimensiunea de ¼.
- După finalizarea reglajului, fixați butonul la loc.
- Verificați reglajul prin rotirea rapidă a butonului corespunzător arzătorului respectiv de la poziția maxim la poziția minim. Dacă nu se stinge flacăra, înseamnă că reglajul este corect.
- Pentru dispositivele de siguranță, setarea normală a flăcării se poate realiza cu ajutorul unei șurubelnițe, pe corpul valvei. Dacă butonul respectiv este prevăzut cu aprindere, pentru setarea flăcării normale, trebuie să îndepărtați capacul superior și panoul superior.
- Pentru setarea flăcării normale pentru aragazurile prevăzute cu valvă termostat, trebuie să îndepărtați capacul superior și panoul superior.
Cuptorul pe gaz
• Scoateti capacul din spate (Figura 3)
Îndepârtați adaptorul pentru injectoare (Figura 4)
Scoateți injectoarele prin utilizarea unei chei de 7 mm, apoi înșurubați injectoarele corespunzătoare pentru tipul de gaz selectat (vezi tabelul de la finalul manualului) (Figura 5)
- Parcurgeti etapele de mai sus în ordine inversă după montarea noului injector.
- Spatiul pentru arzător este de 4,5±0,3 mm pentru GN și GPL (Figura 6).
Figura 3
2.9. PREZENTARE GENERALĂ A APARATULUI
Acest manual de utilizare este destinat pentru mai multe modele de aragazuri. Este posibil ca anumite caracteristici menționate în acest manual să nu fie disponibile pentru aparatul dumneavoastră
1- Panou superior
2- Panou de control
3- Sertar
4- Uşă cuptor (uşă frontală)
5- Capac din sticlă sau metallic
6- Arzător auxiliar
7- Arzător rapid (arzator semi rapid)
8- Arzător ultra rapid (arzător rapid)
9- Arzător semi rapid
10- Grātar stânga
11- Grătar dreapta
12- Butoane control arzătoare
13- Buton termostat cuptor
14- Buton aprindere sau buton ventilator
15- Buton aprindere bec
16- Buton programator
17- Picioare deplasare (reglabile)
18- Picioare fixe (reglabile)
1- Panou superior
2- Panou de control
3- Sertar
4- Uşâ cuptor (uşâ frontală)
5- Capac din sticlă sau metallic
6- Arzător auxiliar
7- Arzător rapid (arzator semi rapid)
8- Arzător ultra rapid (Arzător rapid)
9- Plită electrică
10- Grătar stânga
11- Grătar dreapta
12- Butoane control arzătoare
13- Buton control plită electrică
14- Buton termostat cuptor
15- Buton aprindere sau buton ventilator
16- Indicator luminos
17- Picioare deplasare (reglabile)
18- Picioare fixe (reglabile)
1- Panou superior
2- Panou de control
3- Sertar
4- Uşă cuptor (uşă frontală)
5- Capac din sticlă sau metallic
6- Arzător auxiliar
7- Arzător rapid
8- Plită electrică
9- Plită electrică
10- Grătar dreapta
11- Buton control arzătoare
12- Buton control plite electrice
13- Buton termostat cuptor
14- Buton aprindere sau buton ventilator
15- Indicator luminos
1- Panou superior
2- Panou de control
3- Sertar
4- Uşă cuptor (uşă frontală)
5- Capac din sticlă sau metallic
6- Plită electrică
7- Plită electrică
8- Butoane control plite electrice
9- Buton termostat cuptor
10- Indicator luminos
DEMONTAREA ŞI CURĂȚAREA RAFTURILOR GRILĂ
Demontați rafturile grilă trăgându-le în direcția săgeților (potrivit imaginii de mai jos)
Pentru a curăța rafturile, poziționați-le în mașina de spălat vase sau folosiți un burete de vase umed, asigurându-vă că au fost apoi uscate.
După curățarea acestora, montați rafturile grilă efecuând aceleași operațiuni ca la demontare în ordine inversă.
3. UTILIZAREA ARZĂTOARELOR
3.1. UTILIZAREA ARZĂTOARELOR PE GAZ
Butoanele pentru controlul arzătoarelor pe gaz sunt amplasate pe panoul de control.
Dacă marcajul de pe butonul de control este în dreptul punctului negru de pe panou, arzătorul este oprit și supapa pentru gaz este închisă iar flacăra se stinge.
Flacără mare
Apăsați butonul pentru arzător și rotiți-l către stânga, până când marcajul de pe buton ajunge în dreptul simbolului pentru flacără mare.
Flacâra este mare.
În această poziție, supapa pentru gaz este complet deschisă.
Flacără mică
Intensitatea flăcării poate fi diminuată prin rotirea butonului de control al arzătorului astfel încât marcajul de pe buton să ajungă în dreptul simbolului pentru flacără mică. Supapa este partțial deschisă și flacăra este mică.

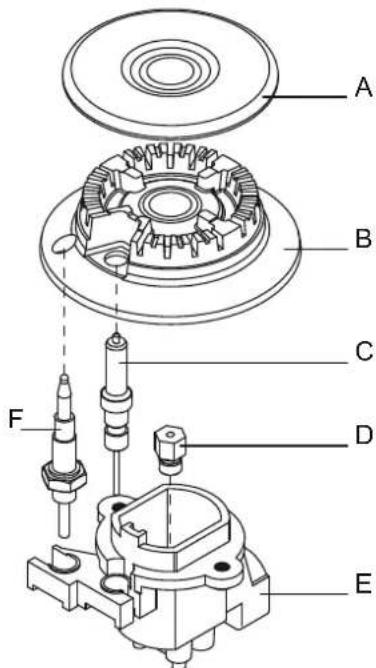

A- Capac arzător
B- Arzător
C- Electroc
D- Injector
E- Corp arzător
F- Dispozitiv siguranță
Figura 8
Aprinderea arzătoarelor
Arzătoare pe gaz de pe aragaz
Arzătoarele trebuie aprinse înainte de a așeza recipientele pe acestea. Pentru modelele cu aprindere automată, trebuie să apăsați butonul de aprindere.
Apăsați butonul corespunzător arzătorului pe care doriți să îl aprindeți și apoi rotiți-l către dreapta, spre simbolul pentru flacără mare. Apăsați butonul de aprindere. La modelele cu aprindere incorporată pe butonul pentru controlul arzătorului, apăsați și rotiți butonul corespunzător arzătorului pe care doriți să îl aprindeți până la simbolul în formă de steluță; electrodul va fi activat automat. Toti electrozii vor fi activați automat și se va aprinde arzătorul care este alimentat cu gaz (cel pentru care a fost apăsat butonul de control).
Arzătorul din cuptor
Nu apăsați butonul de control pentru aprinderea cuptorului mai mult de 15 sec. Dacă arzătorul nu se aprinde într-un interval de 15 sec., eliberați butonul, deschideți ușa cuptorului și așteptați 1 minut înainte de a încerca să aprindeți din nou arzătorul cuptorului. Pentru alte modele gazul se aprinde prin intermediul butoanelor de control.
Verificati dacăs-a aprins flacăa. În caz contrar, repetati procedura.
După aprindere, reglați flacăra la intensitatea dorită.
Aprindere manuală (dacă nu este disponibilă aprindere electrică) Mentineți o sursă de flacără (chibrit sau aprinzător special pentru aragaz) în apropierea arzătorului.
AVÉRTIZARE! Așteptați 1 minut pentru a încerca din nou să aprindeți arzătorul.
Apăsați și rotiți butonul corespunzător arzătorului pe care doriți să îl aprindeți la simbolul pentru flacără mare. Dacă arzătorul nu se aprinde de la prima încercare, încercați din nou și mențineți apăsat butonul un pic mai mult. După aprinderea arzătorului, reglați intensitatea flăcării.
Dacă arzătorul nu se aprinde după mai multe încercări, verificați dacă arzătorul și capacul acestuia sunt așezate corect.
Rotiți butonul de control al arzătorului în sens invers acelor de ceasornic, la simbolul „O” pentru a opri alimentarea cu gaz. În situația în care arzătorul se stinge accidental, așteptați cel puțin un minut înainte de a încerca să îl reaprindetii.
Unele aragazuri sunt prevăzute cu un dispozitiv de siguranță pentru flacără (vezi imaginea de pe pagina anterioară, elementul F). Dacă se stinge flacăra, alimentarea cu gaz va fi întreruptă automat.
Diametrele minim și maxim al recipientelor de preparare
| Arzător | Diametru min [mm] | Diametru max [mm] |
| Arzător mare | 240 MM | 280 MM |
| Arzător meniu | 180 MM | 240 MM |
| Arzător mic | 120 MM | 180 MM |
| Arzător ultra rapid | 400 MM | 280 MM |
•Zona exteriorară a flăcării este mai fierbinte decât cea de la bază. Vârfurile flăcării trebuie să atingă baza recipientului. Flăcările care depășesc baza recipientului duc la un consum de gaze inutil. •Pentru arzătoarele pe gaz, spre deosebire de plitele electrice, nu este necesar ca baza recipientelor să fie perfect plată. Flăcările care ating baza recipientului sunt conductoare de căldură.
- Cu toate că pentru arzătoarele pe gaz nu sunt necesare recipiente speciale, recipientele care sunt realizate din material mai subțire se încălzesc mai repede decât cele care sunt din material mai gros.
- Este posibil ca anumite portiuni ale alimentelor să fie încălzite, iar alte portiuni să rămână reci, din cauza distribuției neuniforme a căldurii în recipient. De aceea, în cazul utilizării unor recipiente cu baza subțire este necesar să amestecați în continuu alimentele. Căldura este distribuită mai uniform și mai eficient în recipientele cu baza groasă. - Nu se recomandă utilizarea unor recipiente foarte mici. Recipientele mai largi, cu pereți nu foarte înalți sunt mult mai adecvate pentru o preparare mai rapidă și mai eficientă.
- Durata de preparare nu va fi scurtată dacă veți utiliza un recipient mic sau dacă preperați pe arzătorul mare. În acest mod, consumul de gaze va fi mai mare. Pentru a economisi energie, se recomandă ca recipientele să fie acoperite în timpul preparării.
3.2. UTILIZAREA PLITELOR ELECTRICE
Rotiți butonul în poziția necesară pentru a se atinge temperatura dorită pentru plita respectivă. Indicatorul luminos corespunzător plitei respective se aprinde și plita începe să se încălzească.
La finalul preparării, rotiți butonul în poziția „O”. Nu lăsați plita electrică pornită dacă pe aceasta nu este așezat niciun recipient. Diametrul și baza recipientului sunt foarte importante. Diametrul minim al bazei recipientului trebuie să fie de 14 cm și baza trebuie să fie perfect plată. Lăsați plita electrică să se încălzească timp de 5 minute înainte de a așeza recipientul pe aceasta, atunci când o utilizați prima dată. În acest mod învelișul termorezistent al plitei se va întări prin ardere. Utilizați o lavetă umedă și un detergent lichid neutru pentru curățarea plitelor electrice. Nu utilizați cuțite sau alte obiecte ascuțite pentru a îndepărta reziduurile alimentare de pe suprafața plitelor electrice. Porniți funcționarea plitei pentru câteva momente după ce ați curățat-o, pentru a se usca.
Cu toate acestea, trebuie să aveți în vedere faptul că plita nu trebuie să funcționeze mai mult de câteva secunde, fără ca pe aceasta să fie așezat un recipient.
| Pozitie | Putere (wați) | Putere (wați) | Putere (wați) | Mod utilizare |
| 0 | 0 | 0 | 0 | Oprit |
| 1 | 100 W | 135 W | 175 W | Încălzire |
| 2 | 180 W | 220 W | 220 W | Preparare la temperatură redusă |
| 3 | 250 W | 300 W | 300 W | Preparare la temperatură redusă |
| 4 | 500 W | 850 W | 850 W | Preparare, prăjire, fierbere |
| 5 | 750 W | 1150 W | 1150 W | Preparare, prăjire, fierbere |
| 6 | 1000 W | 1500 W | 2000 W | Preparare, prăjire, fierbere |
Recipiente recomandate
Dorim să vă reamintim că recipientele mai mari au o suprafață de încălzire mai mare.
În acest mod, în astfel de recipiente alimentele se vor prepara mai repede decât în cele de dimensiuni mai mici.
Recipientele pe care le utilizati trebuie să fie proportionale cu cantitatea de alimente care va fi preparată. Pentru a preveni stropirea, nu utilizati recipiente foarte mici, în special pentru cantități mari de lichide. Dacă utilizati recipiente foarte mari pentru prepararea rapidă a unor alimente sau lichide, acestea se vor lipi de peretii recipientului. Pentru prepararea prăjiturilor sunt recomandate recipiente acoperite, tăvi de coacere sau forme de coacere. Sucurile sau substanțele dulci care sar din recipiente se pot lipi de suprafața aragazului sau cuptorului și sunt greu de curătat.
Figura 11
Important de reținut dacă prăjiți alimente sau utilizați recipiente sub presiune.
Nu lăsați arzătoarele aprinse dacă nu este așezat niciun recipient pe acestea și nu așezați recipiente goale pe arzătoarele aprinse.
Recipientele de preparare trebuie să îndeplinească următoarele condiții:
Să fie grele;
Să acopere complet suprafața arzătorului; pot fi puțin mai mici sau mai mari;
Suprafața bazei trebuie să fie complet plată și adecvată pentru zona de preparare.
- Pentru o utilizare cât mai optimă a plitelor electrice și pentru reducerea consumului de energie, trebuie utilizate numai recipiente cu baza plată și netedă. Dimensiunea diametrului bazei trebuie să fie cât mai apropiată de diametrul plitei electrice, niciodată mai mic. Baza recipientului trebuie să fie uscată și trebuie evitată producerea de reziduuri alimentare. Nu lăsați recipiente goale pe plitele electrice și nu puneți plitele electrice în funcțiune dacă pe acestea nu sunt așezate recipiente.
4. UTILIZAREA CUPTORULUI
4.1. PREPARARE GRILL
GRILL ELECTRIC: Se foloseșe NUMAI cu ușa închisă.
GRILL GAZ: Poate fi folosit cu ușa deschisă CU panoul de protecție introdus sub panoul de control, conform imaginii.
- Alimentele preparate la grill capătă o culoare maronie destul de repede. În funcție de cantitatea de alimente, grill-ul poate fi așezat în mai multe
poziții. Aproape toate tipurile de alimente pot fi preparate sub grill, cu exceptia vânatului și a hamburger-ilor.
- Carnea și peştele trebuie unse uşor cu ulei înainte de a fi preparate la grill.
- Aşetezi o tavă colectoare în cuptorul în timpul preparării la grill. Turnați puțină apă în tava colectoare pentru a evita formarea unor mirocuri neplăcute și pentru ca grăsimea să nu se aprindă.
- Prepararea la grill este recomandată pentru bucăți mari de carne, de exemplu cotlete, care nu sunt prea groase, păsări vânate, pește, diverse legume (ex. dovlecei, vinete, tomate etc.), frigărui.
Ungeti pestele cu putin ulei.
Sărați carnea și peștele.
- Distanța față de grill depinde de grosimea cărnii sau a peștelui. Dacă distanța este corectă, părțile exterioare nu se vor arde și interiorul alimentelor va rămâne fraged.
- Pentru a preveni formarea unor mirosuri neplăcute și a fumului din cauza grăsimii și a sucurilor care se scurg din alimente, vă recomandăm să turnați 1-2 pahare de apă în tava colectoare.
•Puteți să utilizați funcția grill pentru prăjirea păinii sau rumenirea sandwich-urilor, precum și pentru coacerea unor fructe (banane, grapefruit sau bucăți de ananas, mere etc.). Trebuie să aveți grijă ca fructele să nu intre în contact cu elementele de încălzire.
Nu acoperiți pereții cuptorului sau baza acestuia cu folie din aluminiu. Căldura acumulată poate deteriora emailul cuptorului și afectează alimentele.
În timpul funcționării cuptorului, capacul superior al aragazului trebuie să fie deschis.
4.2. CUPTOR ELECTRIC
| Pozitie | Funcții cuptor |
| F | Funcție |
| °C | Temperatură |
| Durată de preparare | |
| ○ | Oprit |
| Rotisor și element grill | |
| Bec | |
| Element grill | |
| Element grill și ventilator | |
| Ventilator | |
| Element încălzire superior și ventilator | |
| Element încălzire inferior și ventilator | |
| Element încălzire superior, inferior și ventilator | |
| Element încălzire superior și inferior | |
| Element încălzire superior | |
| Element încălzire inferior | |
| Manual | |
| PIZZA | Pizza |
4.3. SUGESTII PENTRU PREPARARE LA CUPTORUL ELECTRIC
Preparare tradițională
Căldura este generată de elementul de încălzire superior și inferior. În general, este de preferat ca raftul pe care vor fi așezate alimentele să fie poziționat la mijlocul cuptorului. Dacă partea superioară sau cea inferioară a alimentelor necesită o preparare mai intensă, alimentele trebuie așezate mai sus, respectiv mai jos.
Preparare cu convectie (cu ventilator)
- Alimentele vor fi preparate de aerul preîncălzit care este distribuit uniform cu ajutorul ventilatorului amplasat în partea din spate a cuptorului. Pot fi preparate simultan mai multe feluri de mâncare, așezate pe diverse niveluri.
- Acest tip de cuptor este de asemenea util pentru decongelarea alimentelor. De asemenea se poate utiliza pentru sterilizarea conservelor, pentru prepararea siropurilor din fructe și pentru uscarea unor fructe și a ciupercilor.
4.4. PREPARARE
•Termostatul este setat la maxim
- Durata de preîncălzire este de 15 min. (posibil și 20 min.)
•Tava trebuie aşezată pe una dintre pozițiile de jos.
•Durata de preparare este de 20 min.
4.5. PREPARARE PRĂJITURI
•În cazul în care nu există alte recomandări, preîncălziți cuptorul cel puțin 10 minute înainte de utilizare. Nu deschideți ușa cuptorului în timpul preparării prăjiturilor, deoarece există riscul ca acestea să nu mai crească (prăjiturile sau aluaturile cu drojdie și soufle-urile). Curentul de aer rece care pătrunde în cuptor va împiedica ridicarea aluatului. Pentru a verifica dacă este copt aluatul, introduceți o scobitoare în aluat. Dacă scobitoarea rămâne uscată, înseamnă că aluatul este bine copt. Nu realizați acest test decât după ce trec trei sferturi din timpul de preparare.
Atentie!
- Dacă suprafața alimentelor este preparată, însă interiorul acestora este în continuare crud sau parțial crud, trebuie să continuați prepararea la o temperatură scăzută.
- Pe de altă parte, dacă suprafața alimentelor este prea uscată, înseamnă că trebuie preparate la o temperatură mai mare și o perioadă de timp mai scurtă.
4.6. PREPARAREA CĂRNII
- Cantitatea minimă de carne care este preparată în cuptor trebuie să fie de 1 kg. În caz contrar, carnea va fi prea uscată.
Dacă doriți să fie bine făcută, utilizați mai puțină grăsime. În cazul în care carnea are puțină grăsime, nu mai este necesar să utilizați ulei. Dacă o parte a cărnii este mai grasă, așezați carnea cu această parte în sus. Grăsimea care se topește va fi suficientă pentru partea de jos a cărnii. - Carnea roșie trebuie scosă din frigider cu cel puțin 1 oră înainte de a fi preparată. În caz contrar, carnea va rămâne tare, ca urmare a diferenței mari de temperatură. Nu punetii sare pe carne înainte de a o introduce în cuptor, în special dacă o preparați la grill. Sarea va absorbi sângele și sucul din carne și astfel partea superioară a cărnii nu va fi bine rumenită.
- Adăugați sare numai după ce a trecut jumătate din durata de preparare.
•Carnea pentru friptură trebuie așezată într-un recipient mare, cu pereți nu foarte înalți. - Recipientele/ tăvile cu pereți înalți, acționează ca un scut împotriva căldurii. Carnea poate fi așezată în recipiente termorezistente sau direct pe grătar. În cazul în care așezați carnea direct pe grătar, trebuie să introduceți și tava colectoare sub acesta. Sosurile trebuie adăugate la început dacă durata de preparare este scurtă, sau în ultima jumătate de oră, dacă durata de preparare este mai lungă.
4.7. PREPARAREA PEŞTELUI
Peştele de dimensiuni mici poate fi preparat la temperatură maximă de la început până la sfârșit. Peştele de dimensiune medie trebuie preparat la temperatură maximă la început și apoi temperatura trebuie redusă. Peştele mare trebuie preparat la temperaturi mai reduse de la început până la sfârșit. Verificați crestătura de la baza peștelui pentru a verifica dacă este bine preparat. În cazul preparării peștelui la grill, carnea trebuie să fie de un alb mat. Nu este valabilă această regulă pentru păstrăv sau somon.
4.8. PREPARARE LA ROTISOR
- Cuptorul este prevăzut cu un rotisor, două furculițe și un cârlig pentru a susține rotisorul.
- Instructiuni de utilizare:
- Scoateți accesoriiile din cuptor.
- Asezați un recipient adânc pe baza cuptorului sau pe grătarul de jos.
- Introduceți carnea pe rotisor, centrați-o între cele două furculite.
- Fixați rotisorul în axul din partea de jos a cuptorului și apoi prindeți rotisorul prin cârligul suport din partea din față a cuptorului.
- Nu este necesară preîncălzirea cuptorului.
•Duratele de timp recomandate sunt:
| Durata de preparare (min) | ||
| Tip de alimente | Cuptor pe gaz | Cuptor electric |
| Vită (1 kg) | 25/35 | 20/30 |
| Miel, oaie (1 kg) | 35/45 | 30/40 |
| Vită, pui (1 kg) | 65/75 | 60/70 |
| Porc (1 kg) | 60/70 | 65/75 |
4.9. UTILIZAREA PROGRAMATORULUI
Figura 13
Pentru a seta programatorul, rotiți complet butonul și apoi poziționați-l la durata de timp dorită. După trecerea duratei de timp setată, se va auzi un semnal sonor timp de câteva secunde.
4.10. SETAREA TIMPULUI DUPĂ CARE SĂ SE OPEASCĂ FUNCTIONAREA CUPTORULUI
Figura 14
Acest buton vă permite setarea duratei de timp dorită (max. 90 min.) după care cuptorul să se oprească automat.
Programatorul va realiza numărătoarea inversă de la timpul setat la poziția „O” și se va opri automat.
Pentru utilizare normală a cuptorului, setați butonul la poziția.
4.11. CUPTOR PE GAZ
Figura 15
Cu ajutorul acestu buton pot fi selectate temperatura cuptorului și elementul de încălzire.
Temperatura cuptorului poate fi cuprinsă între 140-2700C.
Unele cuptoare au arzătoare prevăzute cu dispozitiv de siguranță. Dacă se stinge flacăra, alimentarea cu gaze va fi automat întreruptă.
4.12. UTILIZAREA PROGRAMATORULUI ELECTRONIC
| DENUMIRE FUNCTIE | ACTIVARE | DEZACTIVARE | FUNCTIE | UTILIZARE |
| ALARMÃ | •Apăsați și mențineți apăsat butonul ☑•Apăsați butoanele ☑ sau ▲ pentru a seta durata de timp dorită.•Eliberați butoanele | •La finalul duratei de timp setată se activează un semnal sonor (acest semnal se dezactivează automat sau poate fi dezactivat prin apăsarea butonului ☑). | •Emite un semnal sonor la finalul duratei de timp setată. Pentru a verifica ce perioadă de timp a mai râmas, apăsați butonul ☑ | Permite utilizarea cuptorului pe post de alarmă (poate fi activată și când funcționează cuptorul, și când este oprit). |
| FUNCTIE MANUAL | •Apăsați butonul ☑Setați funcția de preparare cu ajutorul butonului selector | •Rotiți butonul pentru selectarea funcțiilor cuptorului în poziția „O”. | •Pentru utilizarea cuptorului | •Pentru prepararea rețetelor dorite |
| DURATÃ DE PREPARARE | •Apăsați și mențineți apăsat butonul TIMER.•Apăsați butoanele ☑ sau ▲ pentru a seta durata de preparare.•Eliberați toate butoanele.•Setați funcția de preparare cu ajutorul butonului selector. | După trecerea perioadei de timp, cuptorul se oprește automat. Dacă doriți să opritți prepararea mai devreme, fie rotiți butonul selector în poziția 0 ssau setați durata de timp la 0:00 (TIMER și butoane) | Permite presetarea duratei de preparare, în funcție de rețeta aleasă. Pentru a verifica ce perioadă de timp s-a scurs, apăsați butonul TIMER. Pentru a schimba/modifica durata de timp presetată, apăsați butoanele ☑ sau. | •La finalul duratei de timp setată, cuptorul se oprește și funcționare și se aude un semnal sonor. |
| FINAL PREPARARE | •Apăsați și mențineți apăsat butonul END.•Apăsați butoanele ☑ sau ▲ pentru a seta durata de timp după care doriți să se oprească funcționarea cuptorului.•Eliberați butoanele.•Setați funcția de preparare cu ajutorul butonului selector. | •La finalul duratei de timp setată, • cuptorul se oprește. Pentru a opri manual cuptorul, rotiți butonul pentru selectarea funcțiilor în poziția „O”. | Permite setarea orei pentru finalizarea duratei de preparare.Pentru a verifica ora setată apăsați butonul END.Pentru a modifica ora presetată, apăsați butonul END și ☑ /▲. | Acoastă funcțio este utilizată do obicei împreună cu funcția de setare a duratei de preparare. De exemplu, dacă alimentele trebuie preparate timp de 45 de minute și prepararea trebuie finalizată la 12:30, selectați funcția de preparare dorită, setați durata de preparare la 45 de minute și setați ca oră pentru finalizarea preparării ora 12:30.Prepararea va începe automat la ora 11:45 (12:30 minus 45) și va continua până la ora presetată pentru finalizare, când cuptorul se va opri automat.AVERTIZARE!Dacă selectați ora pentru finalizarea preparării fără să setați durata de preparare, cuptorul va începe imediat să funcționeze și se va opri la ora setată pentru finalizare. |
Setarea corectă a timpului
AVERTIZARE: prima operațiune care trebuie efectuată după instalarea aparatului sau după ce a avut loc o întrerupere a alimentării cu energie electrică (fapt sesizabil ușor, deoarece oe afișaj apare 00.00) este setarea ceasului. Procedați astfel:
- Apăsati și mentineți apăsate butonele TIMER și END ( |▶ și |◀ ).
- Setați ora prin apăsarea butoanelor ▼ /▲
- Eliberați butoanele.
- ATENTIE: cuptorul funcționează numai dacă este setat pe funcția manual 📊 sau cu durată de timp presetată.
OBSERVATIE: La unele modele simbolurile / ▲ sunt înlocuite de ▶ / □. Pentru programarea unui timer cu 5 butoane, pentru funcția mnaual, apăsați simultan butoanele TIMER și END.
4.13. PROGRAME DE PREPARARE
Metode de preparare tradiționale și cu convectie; Greutăți (gr) TIP DE ALIMENTE Metoda de preparare tradițională.
| Greutate (gr.) | TIP DE ALIMENTE | Metodă preparare tradițională | Metodă preparare convectie | Durată preparare (minute) | OBSERVATII | ||
| PRĂJITURI ȘI DESETURI | Pozitție tavă | Temp. (0C) | Pozitție tavă | Temp. (0C) | |||
| Aluat cu ou | 2 | 180 | 2 (1 șiB) | 160 | 45 - 60 | ||
| Aluat | 1 | 180 | 2 (1 și 3) | 160 | 20 - 35 | ||
| Fursecuri | 2 | 180 | 2 (1 și 3) | 160 | 20 - 30 | ||
| Prăjitură cu brânză | 1 | 175 | 2 | 150 | 60 - 80 | ||
| Plăcintă cu mere | 1 | 180 | 2 (1 și 3) | 160 | 40 - 60 | ||
| Strudel | 2 | 175 | 2 (1 și 3) | 150 | 60 - 80 | ||
| Tartă cu gem | 2 | 180 | 2 (1 și 3) | 160 | 45 - 60 | ||
| Fursecuri | 2 | 180 | 2 (1 și 3) | 160 | 15 - 25 | ||
| Biscuiti | 2 | 180 | 2 (1 și 3) | 160 | 10 - 20 | ||
| Prăjitură cu cremă | 2 | 100 | 2 (1 și 3) | 100 | 90 - 120 | ||
| 1000 | PĂINE ȘI PIZZA | În cuptor, câte 8 bucăți pe tavă | |||||
| 500 | Pâine albă | 1 | 200 | 2 | 175 | 45 ~ 60 | |
| 500 | Pâine de secară | 1 | 200 | 2 (1 și 3) | 175 | 30 ~ 45 | Sub grill |
| 250 | Sandwich | 2 | 220 | 2 (1 și 3) | 175 | 20 ~ 35 | |
| PASTE | |||||||
| Macaroane | 2 | 200 | 2 (1 șiB) | 175 | 40 ~ 50 | ||
| Cu legume | 2 | 200 | 2 (1 și 3) | 175 | 45 ~ 60 | ||
| Paste | 2 | 200 | 2 (1 și 3) | 175 | 35 ~ 45 | ||
| Lasagna | 2 | 200 | 2 | 175 | 45 ~ 60 | ||
| CARNE | |||||||
| 1000 | Friptură de vită | 2 | 200 | 2 | 175 | 50 ~ 70 | Preparare pe grill |
| 1200 | Friptură de porc | 2 | 200 | 2 | 175 | 100 ~ 130 | Preparare pe grill |
| 1000 | Friptură de vitel | 2 | 200 | 2 | 175 | 90 ~ 120 | Preparare pe grill |
| 1500 | Vită British style | 2 | 220 | 2 | 200 | 50 ~ 70 | Preparare pe grill |
| 1200 | Miel | 2 | 200 | 2 | 175 | 110 ~ 130 | PulpăÎntreg |
| 1000 | Pui | 2 | 200 | 2 | 175 | 60 ~ 80 | |
| 4000 | Curcan | 2 | 200 | 2 | 175 | 210 ~ 240 | ÎntregÎntreg |
| 1500 | Rață | 2 | 175 | 2 | 160 | 120 ~ 150 | ÎntregÎntreg |
| 3000 | Găscă | 2 | 175 | 2 | 160 | 150 ~ 200 | Portționat |
| 1200 | lepure | 2 | 200 | 2 | 175 | 60 ~ 80 | |
| PEȘTE | |||||||
| 1000 | Pește întreg | 2 | 200 | 2 (1 șiB) | 175 | 40 ~ 60 | 2 pești |
| 800 | Pește file | 2 | 200 | 2 (1 și 3) | 175 | 30 ~ 40 | 4 bucăți de file |
Figura 16
OBSERVATIE:
1) Duratele de preparare nu includ și durata pentru preîncălzire. Se recomandă preîncălzirea cuptorului timp de 10 minute, în special pentru prăjituri, pizza și pâine.
2) Indică poziția tăvilor pentru prepararea simultană a mai multor feluri de mâncare.
3)Toate operațiunile trebuie desfășurate cu cuptorul închis.
| TIP DE ALIMENTE | CANTITATE PREPARARE GRILL | DURATĂ PREPARARE (Minute) | ||||
| Bucăți | Greutate | Pozitie tavă | Temperatură (°C) | Partea superioară | Partea inferioară | |
| Bistec | 4 | 800 | 4 | max | 10 | 8 |
| Costillas asadas | 4 | 600 | 4 | max | 12 | 8 |
| Salchichas | 8 | 500 | 4 | max | 10 | 6 |
| Pollo en trozos | 6 | 800 | 3 | max | 30 | 20 |
| Parrillada mixta | 4 | 700 | 4 | max | 12 | 10 |
| Postres lácteos | 4 | 400 | 4 | max | 13 | 10 |
| Tomate en rodajas | 8 | 500 | 4 | max | 12 | -- |
| Filetes de pescado | 4 | 400 | 4 | max | 8 | 6 |
| Escalopes | 6 | --- | 4 | max | 12 | -- |
| Tostadas | 4 | --- | 4 | max | 8 | -- |
| Rebanadas de pan | 4 | — | 4 | max | 2-3 | 1 |
5. CURĂȚARE ȘI ÎNTREȚINERE
Înainte de curățare și întreținere:
- Deconectați aparatul de la sursa de alimentare cu energie electrică. - Închideți robinetul de alimentare cu gaze, pentru siguranța dumneavoastră. Dacă aragazul este reglat pentru alimentare cu gaze naturale, închideți robinetul de alimentare cu gaze naturale.
•Dacă este cuptorul încins, așteptați până se răcește.
- Nu utilizați aparate de curățare sub presiune pentru curățarea aparatului.
- Curățați suprafețele din email cu o soluție de apă călduță și un detergent lichid neutru sau produse speciale pentru curățarea aragazului. Nu utilizați produse abrazive care ar putrea deteriora aspectul aparatului. Se recomandă curățarea aparatului după fiecare utilizare.
- Utilizați produse de curățare speciale și bureți abrazivi pentru curățarea grătarelor din inox.
- Suprafețele din sticlă ale aparatului, cum ar fi capacul superior și geamul ușii cuptorului trebuie curățate numai când sunt reci.
- Deteriorările apărute ca urmare a nerespectării acestor recomandări nu sunt acoperite de garantie.
•Arzătoarele și capacele arzătoarelor pot fi curățate cu apă caldă și detergent lichid. Canalele arzătoarelor pot fi curățate cu o perie. Verificați ca arzătoarele să fie uscate înainte de a le monta la loc. De asemenea, verificați dacă arzătoarele sunt poziționate corect.
- Curățați periodic electrozii de aprindere de la cuptoarele cu aprindere automată. În acest mod se evită problemele de aprindere. Verificați periodic și canalele arzătoarelor astfel încât să nu fie blocate cu reziduuri alimentare.
- Ştergeti partea superioară a aragazului cu un material moale și uscat.
- Nu utilizati produse abrazive, bureti metalici, obiecte ascuțite, lavete dure sau produse chimice și detergenti care ar putea deteriora iremediabil stratul catalitic.
- Pentru prepararea fripturilor, vă recomandăm să utilizați tăvi cu pereți mai înalți și atunci când preparați la grill trebuie să așezați sub grătar tava colectoare.
Curățarea ușii cuptorului
Pentru o mai ușoară curățare a ușii cuptorului, se recomandă demontarea acesteia, așa cum se observă în imaginile de mai jos. Deschideți ușa complet, rotiți cele două picioare ale balamalelor la 1800.
Închideți ușa parțial la 300. Scoateți ușa prin ridicarea ușoară a acesteia din poziția anterioară.
Pentru a monta ușa cuptorului la loc, parcurgeți etapele de mai sus în ordine inversă.
Înlocuirea becului din interiorul cuptorului
Scoateți ștecherul cablului de alimentare din priză și deşurubați becul. Înlocuiti becul defect cu un bec funcțional, care să aibă aceleași caracteristici cu cel înlocuit.
*Unele modele sunt prevăzute cu curățare catalitică pentru cuptor. Panourile din interiorul cuptorului sunt acoperite cu un înveliș microporos și astfel curățarea se realizează automat.
- Pentru o curățare eficientă, pereții din interiorul cuptorului trebuie să fie poroși.
- Stopii de grăsime pot bloca porii și astfel curățarea automată nu va avea aceleași rezultate. Pentru îndepărtarea reziduurilor alimentare lăsați cuptorul să funcționeze 10-20 de minute, fără alimente în interior.
-În cazul în care stratul de reziduuri de grăsime este foarte gros și curățarea catalitică nu se mai poate realiza, curățați stratul de grăsime cu un burete impregnat în apă caldă. Panourile catalitice au o durată de viață de funcționare de 300 ore. Astfel, panourile trebuie înlocuite după 300 de ore de utilizare.
6. SERVICE ŞI PROBLEME İN FUNCTIONARE
- În cazul în care cuptorul nu funcționează, înainte de a apela la service, vă recomandăm să procedați astfel:
- Verificați dacă ștecherul cablului de alimentare este bine introdus în priză.
Presiunea gazului nu este normală
- Verificati următoarele:
- Orificiile arzătorului sunt blocate?
- Regulatorul de presiune funcționează normal?
- Sunt furnizate gaze? Este supapa deschisă?
- Dacă vi se pare că supapa nu funcționează normal, luați legătura cu un tehnician calificat de la un centru de service autorizat.
Miros de gaze în locul unde este amplasat aparatul
- Verificați următoarele:
•Supapa a râmas deschisă?
- Teava de gaze este corect poziționată și este în stare bună?
Dacă bănuiti că sunt scurgeri de gaze, nu utilizati flacără deschisă.
Cuptorul nu încălzește
- Butoanele de control ale cuptorului se află în poziția corectă?
Durata de preparare este prea mare
•A fost selectată temperatura corectă?
lese fum din cuptor
•Vă recomandăm să curățați cuptorul după fiecare utilizare. Dacă nu sunt curățate reziduurile de grăsime de pe pereți, acestea vor degaja un miros neplăăcut în timpul preparării (vezi secțiunea referitoare la curătare și întreținere).
Nu se aprinde becul din cuptor
- Becul este ars. Pentru a schimba becul, respectați instrucțiunile din coloana alăturată.
Dacă după efectuarea acestor verificări problema persistă, vă recomandăm să luați legătura cu un centru de service autorizat. Vă rugăm să specificați numele modelului și numărul produsului (PNC sau ENR).
*Versiunea în limba engleză este de referință.
7. PROTECTIA MEDIULUI
Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE). DEEE cuprind atât substanțele poluante (care pot cauza consecințe negative pentru mediu), cât și componentele de bază (care pot fi reutilizate). Este important ca DEEE să fie supuse unor anumite tratamente pentru a îndepărta și elimina corespunzător toate substanțele poluante și pentru a recupera și recicla
toate materialele.
Persoanele pot juca un rol important în a se asigura că DEEE nu devin un pericol pentru mediu. Astfel, este esențial ca acestea să respecte unele reguli de bază:
- DEEE nu trebuie tratate ca deseuri menajere.
- DEEE trebuie predate la punctele de colectare corespunzătoare gestionate de municipalitate sau de companiile înregistrate. În numeroase țări, pentru DEEE de dimensiuni mari, poate fi prezentă colectarea de la domiciliu.
- când cumpărați un aparat nou, cel vechi poate fi returnat comerciantului, care este obligat să-l colecteze în mod gratuit și individual, atât timp cât echipamentul este de tip echivalent și are aceleași funcții ca echipamentul furnizat.
VEILIGHEIDSVOORSCHRIFTEN
RO Parcurgeți următoarea procedurăla amplasarea cuptorului.
1- Amplasa tij cuptorul la loculsău, regla tij-i în al timea și echilibra tij-l.
2- Măsurați dimensiunile H și Y indicate în figură și faceți un semn pe peretele pe care va fi fixat cuptorul. (Figura A)
3- Montați pe perete dispozitivul de fixare (din punguța de service) folosind un diblu și un şurub (nu sunt furnizate). (Figura B)
4- Împingeti cuptorul în spate și asigurați-vă că dispozitivul de fixare intră în fanta din spatele cuptorului. (Figura C)
Pentru a funcționa, dispozitivul de fixare trebuie să intre 20 mm în interiorul fantei.
Producătorul nu se face responsabil pentru erorile de printare din acest manual. Ne rezervăm dreptul de a realiza modificări asupra produselor fără a afecta caracteristicile privind siguranța sau funcționarea."
NL
- ΠΕΡΙΕΧΟΜΕΝΑ
- GR
- MĂSURI GENERALE PRIVIND SIGURANȚA
- SIMBOLURI UTILIZATE ÎN ACEST MANUAL
- DECLARATIE DE CONFORMITATE
- RECOMANDĂRI PRIVIND SIGURANȚA
- SFATURI UTILE
- INSTALARE
- LOCAȚIA ADECVATĂ PENTRU INSTALARE
- AMPLASARE
- AŞEZARE LA NIVEL
- ARAGAZURI CU CABLU DE ALIMENTARE
- CONECTAREA LA GAZE
- Conectarea prin intermediul unei tevi flexibile nemetalice
- MODIFICAREA PENTRU DIVERSE TIPURI DE GAZ
- Reglarea și schimbarea injectoarelor Schimbarea injectoarelor
- Reglare Stand by
- Reglare Stand by pentru aragazurile fără dispozitiv de protecție sau cu dispozitiv de protecție și buton de aprindere
- Cuptorul pe gaz
- PREZENTARE GENERALĂ A APARATULUI
- DEMONTAREA ŞI CURĂȚAREA RAFTURILOR GRILĂ
- UTILIZAREA ARZĂTOARELOR
- UTILIZAREA ARZĂTOARELOR PE GAZ
- UTILIZAREA PLITELOR ELECTRICE
- Recipiente recomandate
- UTILIZAREA CUPTORULUI
- PREPARARE GRILL
- CUPTOR ELECTRIC
- SUGESTII PENTRU PREPARARE LA CUPTORUL ELECTRIC
- Preparare tradițională
- Preparare cu convectie (cu ventilator)
- PREPARARE
- PREPARARE PRĂJITURI
- Atentie!
- PREPARAREA CĂRNII
- PREPARAREA PEŞTELUI
- PREPARARE LA ROTISOR
- UTILIZAREA PROGRAMATORULUI
- SETAREA TIMPULUI DUPĂ CARE SĂ SE OPEASCĂ FUNCTIONAREA CUPTORULUI
- CUPTOR PE GAZ
- UTILIZAREA PROGRAMATORULUI ELECTRONIC
- PROGRAME DE PREPARARE
- OBSERVATIE:
- CURĂȚARE ȘI ÎNTREȚINERE
- Curățarea ușii cuptorului
- Înlocuirea becului din interiorul cuptorului
- SERVICE ŞI PROBLEME İN FUNCTIONARE
- Presiunea gazului nu este normală
- Cuptorul nu încălzește
- Durata de preparare este prea mare
- lese fum din cuptor
- Nu se aprinde becul din cuptor
- PROTECTIA MEDIULUI
- VEILIGHEIDSVOORSCHRIFTEN
- RO Parcurgeți următoarea procedurăla amplasarea cuptorului.
- NL
Marcă : CANDY
Model : CCE5503W
Categorie : Aragaz
