Tip produs	Hotă
Marcă	Arctic Cooling
Model	AH 61
Tensiune	200-240 V
Frecvență	50/60 Hz
Viteze motor	3 (Ușoară, Medie, Grea)
Lampă de iluminare	1 x 40 W max
Tip filtru	Sintetic (nese spală, înlocuibil)
Opțiuni de evacuare	Cu conductă (externă) sau Recirculare (cu filtru de carbon)
Tip instalare	Sub dulap
Înălțime minimă (plită electrică)	65 cm
Înălțime minimă (plită pe gaz)	75 cm
Diametru conductă	120 mm
Tip control	Comutatoare glisante
Material	Oțel inoxidabil / metal vopsit
Utilizare	Casnică
Durată de viață (disponibilitate piese de schimb)	10 ani
Întreținere	Curățați cu detergent ușor; nu utilizați agenți abrazivi
Înlocuire filtru	Verificare lunară; înlocuiți filtrul sintetic când este murdar
Caracteristici de siguranță	Deconectați înainte de curățare; nu funcționați fără filtre; păstrați flacăra departe

Întrebări frecvente - AH 61 ARCTIC COOLING

Cum instalez hota Arctic Cooling AH 61?

Hota poate fi instalată sub un dulap folosind șablonul și șuruburile furnizate. Asigurați-vă că înălțimea dintre hotă și plită este de cel puțin 65 cm pentru plitele electrice sau 75 cm pentru plitele pe gaz. Pentru funcționarea cu conductă, conectați conducta de 120 mm la ieșirea superioară sau posterioară. Pentru recirculare, instalați un filtru de carbon și setați comutatorul pe RECYCLING.

Cum schimb filtrul sintetic?

Împingeți cele două zăvoare de pe panoul frontal spre interior pentru a elibera panoul cu găuri. Scoateți panoul, apoi scoateți suporturile filtrului. Scoateți filtrul sintetic murdar și înlocuiți-l cu unul nou. Reatașați suporturile și fixați panoul la loc. Filtrul sintetic nu se spală și trebuie înlocuit când este murdar.

Cum curăț hota?

Deconectați hota de la curent înainte de curățare. Folosiți o cârpă moale umezită cu apă caldă sau detergent ușor. Evitați agenții abrazivi care ar putea zgâria suprafața. Pentru grăsimea persistentă, utilizați un detergent de bucătărie adecvat. Nu folosiți mașina de spălat vase sau bureți abrazivi.

Pot folosi hota fără conductă?

Da, AH 61 poate fi utilizată în modul de recirculare prin instalarea unui filtru de carbon. Setați comutatorul pe RECYCLING (recirculare internă) și atașați filtrul de carbon conform manualului. Acest mod nu evacuează aerul în exterior.

Care este distanța minimă deasupra plitei?

Pentru plitele electrice, distanța minimă de la suprafața inferioară a hotei la plită este de 65 cm. Pentru plitele pe gaz sau mixte, trebuie să fie de cel puțin 75 cm. Asigurați aceste distanțe pentru a evita riscurile de incendiu.

Cum înlocuiesc becul?

Deschideți panoul cu găuri (panoul de protecție a filtrului) eliberând cele două zăvoare. Becul este accesibil în spatele panoului. Deșurubați becul vechi de max 40 W și înlocuiți-l cu unul nou de același tip. Închideți panoul bine.

Ce fac dacă motorul nu funcționează?

Verificați dacă hota este conectată la curent și întrerupătorul este pornit. Asigurați-vă că comutatorul de viteză nu este în poziția '0'. Dacă motorul încă nu funcționează, inspectați siguranța sau contactați service-ul autorizat Arctic Cooling. Nu încercați să reparați singur.

Se poate spăla filtrul?

Nu, filtrul sintetic utilizat în modelul AH 61 nu se spală. Trebuie aruncat și înlocuit când este murdar. Verificați-l lunar și înlocuiți-l după necesitate. Spălarea va deteriora filtrul.

Cum folosesc setările de viteză?

Panoul de comandă are comutatoare glisante. Pentru AH 61, comutatorul motor are pozițiile: 1 (aspirație ușoară), 2 (medie), 3 (grea) și 0 (oprit). Comutatorul lămpii funcționează independent. Rotiți motorul la viteza dorită pentru vaporii de gătit.

Ce măsuri de siguranță trebuie să respect?

Deconectați întotdeauna hota de la curent înainte de curățare. Nu funcționați fără filtre. Păstrați flăcările departe de hotă. Asigurați o ventilație adecvată când utilizați plite pe gaz. Nu atingeți becurile după o utilizare îndelungată. Curățați periodic pentru a evita acumularea de grăsime. Urmați toate avertismentele din manual.

MANUAL DE UTILIZARE AH 61 ARCTIC COOLING

Ne dorim ca produsul nostru, care a fost realizat in facilitati moderne de productie

si a trecut prin cele mai riguroase teste de calitate, sa va convinga de eficienta lui.

Pentru aceasta, va rugam sa cititi cu atentie tot manualul de utilizare inainte de a folosi produsul si sa-l considerati ca o sursa de referinta.

arctic

Sectiunea 1: Masuri de siguranta inainte de a folosi hota

Sectiunea 4: Folosirea hotei.

Sectiunea 2: Proprietatile tehnice ale hotei.

Sectiunea 5: Informatii privind intretinerea, curatarea si transportul.

Sectiunea 3: Instalarea hotei.

Sectiunea 1: Masuri de siguranta inainte de a folosi hota

• Va rugam sa nu bagati hota in priza inainte de a fi complet instalat.
  • Voltajul la care se va folosi este de 200-240 V.
• Pregatirea locului si conectarea la reteaua electrica este responsabilitatea clientului.
• Va rugam sa nu conectati hota la cosul de evacuare la care este legata soba sau la cosul prin care este eliminat gazul care se pierde sau la cosul in care apar flacari.
• Inaltimea intre partea de jos a hotei si plita aragazului trebuie sa fie de minim de 65 cm pentru modelele electrice si sa fie de minim 75 cm pentru modelele pe gaz si pentru modelele mixte.
• Nu folositi hota fara filtru. Nu scoateti filtrele in timpul functionarii hotei.
• Nu atingeti lampile hotei dupa ce au fost folosite pentru o perioada lunga de timp. Lampile fierbinti va pot cauza arsuri la maini.
• Va rugam sa verificati hota cel putin o data in timp ce prajiti. Uleiul foarte incins poate fi periculos daca stropeste hota.
• Riscul de incingere a hotei poate aparea daca aceasta nu este curatata periodic.
• Va rugam sa nu permiteti formarea unor flacari inalte sub hota. Altfel focul poate izbucni daca uleiul incins ajunge pe filtrele de aluminiu.
• Va rugam sa nu mentineti focul aragazului la nici un model din• gama in timp ce hota functioneaza daca folositi un model pe

gaz. Inchideti aragazul cand scoateti recipientul cu mancare din cuptor. Va sfatuim sa inchideti aragazul inainte de a scoate recipientul cu mancare din aragaz.

• Va rugam sa folositi hota dupa ce ati asezat oala sau pe aragaz.
• Va rugam sa mentineti hota in functiune pentru un timp dupa ce ati terminat de gatit pentru o buna aerisire a mirosurilor din bucatarie si pentru eliminarea vaporilor care se formeaza in timpul gatitului.
• Va rugam sa lasati aerul proaspat sa patrunda in incapere mai ales in timpul folosirii simultane a aragazului si a hotei.
• Va rugam sa nu lasati la indemana copiilor materialele de impachetat pentru ca pot constitui un risc.
• Lungimea tubului de conectare la cos poate fi de la 4 la 5 metri in cazul in care nu se face nici un cot sau ramificatie in timpul instalarii. Este recomandata folosirea hotei cu filtru de carbon pentru uzul intern in cazul in care exista obligatia ca tubul de conectare la cos sa fie mai lung de 5 metri.
• Asigurati-va ca aceasta piesa din echipament nu este obiectul de joaca al copiilor. Nu lasati copiii mici sa foloseasca hota.
• Compania noastra nu este responsabila cu problemele generate de nerespectarea recomandarilor de mai sus.
• Acest produs este destinat folosirii in gospodarii.
  Va rugam sa apelati la cel mai apropiat service autorizat ARCTIC pentru instalarea hotei.

SECTIUNEA 2: Proprietatile tehnice ale hotei.

1. Buton de comanda a motorului
2. Panou cu butoane (panou protectie filtre)
3. Panou cu orificii pentru conectare la cos
4. Lampi

Valorile marcate pe produs sau valorile din manualul printat care insoteste produsul la livrare sunt valori obtinue in mediu de laborator in concordanta cu standardele corespunzatoare. Aceste valori se pot schimba in functie de conditiile de folosire sau in functie de conditiile de mediu.

Timpul de viata al produsului: 10 ani (perioada de valabilitate pentru piesele de schimb).

SECTIUNEA 3: Instalarea hotei.

Hota poate fi instalata pe mobila din bucatarie (vezi figura 1).

(Figura 1)

- Gaurile din dulap au fost facute dinainte: va rugam sa prindeti hota sub dulap folosind 4 suruburi de 4.2 x 45 mm (care se livreaza impreuna cu hota) prin gaurile facute dinainte. In acest caz, nu este nevoie sa demontati panoul de protectie a filtrelor sau caseta filtrelor.

- Gaurile din dulap nu au fost facute dinainte: dati 4 gauri in dulap folosind modelul de hartie care este livrat impreuna cu hota si apoi aplicati instructiunile de mai sus.

Metoda de folosire

Hota dvs. poate functiona prin eliminarea aerului aspirat catre mediul exterior (prin conectarea la un cos) si, de asemenea, poate functiona prin recircularea interna (folosind un filtru de carbon). Toate hotele de bucatarie functioneaza mai eficient daca sunt conectate la un cos. Dar, folosirea hotei in modul de recirculare interna a aerului se poate dovedi mai economica in timpul iernii pentru ca nu elimina caldura mediului in exterior.

Folosirea hotei conectata la cos

Va rugam sa deschideti panoul de protectie a filtrelor hotei.

Puneti butonul de selectie pe pozitia 1 (Figura 2) (pozitia de evacuare prin cos).

Pe hota si in spatele ei sunt orificiile care se conecteaza la cosul pentru eliminarea aerului catre exterior (Figura 3).

Folosirea hotei fara conectare la cos (cu filtru de carbon)

Scoateti filtrele de aluminiu.

Asezati butonul de selectie in pozitia RECICLARE (Figura 2). In aceste conditii, este nevoie de garnitura filtrului de carbon al hotei. Potriviti filtrul de carbon dupa ce l-ati asezat in soclul de fixare. (Figura 4).

Puneti la loc filtrele de aluminiu.

Nota: Puteti obtine contra cost filtre de carbon de la Service-urile autorizate.

Figura 2

Filtrul sintetic al hotei dvs. are proprietatea de a retine particulele de ulei din aer. Va rugam sa verificati filtrul la un interval de o luna si daca observati ca este murdar inlocuiti-l cu unul nou. Puteti obtine contra cost un filtru nou sintetic de la un centru service autorizat.

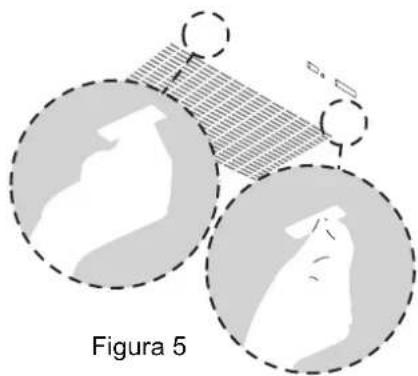

1. Pentru a schimba filtrul: va rugam sa apasati spre interior cele doua butoane culisante aflate in partea din fata a panoului cu orificii.

2. Scoateti panoul cu orificii din locul sau prin scoaterea clamelor de la locul lor.

3. Asezati panoul cu orificii pe o suprafata plana si scoateti cele doua clame ale filtrului.

Scoateti filtrul murdar si inlocuiti-l cu unul nou, apoi fixati filtrul cu cele doua clame si apoi asezati panoul cu orificii inapoi la locul sau. (Figura 6)

Atentie: Nu spalati filtrul in masina de spalat vase si nu-l spalati manual. Cand filtrul se murdareste trebuie inlocuit cu unul nou.

Hota dvs. are proprietatea de retine particulele de ulei datorita filtrului special. Motivul pentru care filtrul este fabricat din aluminiu este acela ca poate fi curatat. Va rugam sa verificati filtrul la interval de o luna, spalati-l in apa cu detergent, clatiti-l si uscati-l. Apoi asezati-l la locul lui.

1. Pentru a schimba filtrul: va rugam sa apasati spre interior cele doua butoane culisante aflate in partea din fata a panoului cu orificii.
2. Scoateti panoul cu orificii din locul sau prin scoaterea clamelor de la locul lor.
3. Asezati panoul cu orificii pe o suprafata plana si scoateti cele doua clame ale filtrului.
   Scoateti filtrul murdar si inlocuiti-l cu unul nou, apoi fixati filtrul cu cele doua clame si apoi asezati panoul cu orificii inapoi la locul sau. (Figura 6)
   Atentie: Nu spalati filtrul in masina de spalat vase.

SECTIUNEA 4: Folosirea hotei

Hota dvs. este actionata printr-un panou de control care este plasat frontal si are butoane de control. Hota dvs. are 3 trepte de viteza:

Pozitia 1: Aspirare usoara Pozitia 2: Aspirare medie Pozitia 3: Aspirare puternica Pozitia 0: Motorul nu functioneza, nu are loc procesul de aspirare

Nota: Motorul trebuie sa fie in pozitia deschis pentru a folosi optiunile modelelor AH 62.

(AH 51 / AH 51 G / AH 61) (AH 62)

Lampa de iluminare

Puteti aprinde si stinge lampa independent de functionarea motorului folosind butonul pentru lampa de pe panoul de control.

SECTIUNEA 5: Informatii privind intretinerea, curatarea si transportul

Intretinerea si curatarea

1. Scoateti hota din priza inainte de a incepe curatarea ei. Fiti atent ca materialul de curatare pe care intentionati sa-l folositi nu contine particule care ar zgaria suprafetele cu vopsea sau este facut din otel inoxidabil. Folositi solutii lichide sau gel.
2. Incercati sa curatati hota mai ales dupa ce prajiti.
3. Curatati hota prin stergerea ei cu un material umezit in apa calda sau in apa cu detergent. Puteti folosi solutiile de curatare pe care le achizitionati din magazin dar cititi cu atentie instructiunile de folosire si mai ales recomandarile. Nu folositi pentru curatare materiale abrazive sau care zgarie.

Schimbarea lampii

Modelul AH 51 / AH 51 G / AH 61 foloseste o lampa de 40W in timp ce modelele AH 62 folosesc 2 lampi de 40W.

Puteti schimba usor lampile prin demontarea filtrelor de aluminiu la modelele AH 51 / AH 51 G / AH 61 si AH 62.

1. Va rugam sa transportati hota in ambalajul original si respectati instructiunile de transport de pe cutie.
2. Protejati panoul de sticla in timpul transportarii pentru a evita dislocarea acestuia, in cazul in care nu mai aveti ambalajul original.
3. Luati masuri de siguranta pentru a evita impactul asupra panoului de sticla sau asupra suprafetelor vopsite.
4. Va rugam sa mentineti hota in pozitia ei normala in timpul transportului.
