Tip produs	Cheie electrică cu impact
Model	TKU1000
Tensiunea de alimentare	230-240 V
Frecvența	50 Hz
Puterea consumată	1010 W
Viteza de rotație fără sarcină	2200/min
Cuplul	450 Nm
Dimensiunea mandrinei	1/2" (13 mm)
Masă	3,4 kg
Clasa sculei	II / ☐
Nivelul presiunii acustice (LpA)	98,32 dB(A)
Nivelul puterii acustice (LwA)	109,32 dB(A)
Vibrație (strângere cu impact)	20,79 m/s²
Echipament standard	Cheie cu impact, 4 piese de impact (17, 19, 21, 22 mm), geantă de transport, manual de utilizare, card de garanție
Destinație	Pentru lucrări casnice, neprofesionale; strângerea și slăbirea îmbinărilor filetate
Siguranță	Ochelari de protecție, căști antifonice, mănuși necesare; nu utilizați în mediu umed; folosiți prelungitor pentru exterior; se recomandă întrerupător diferențial ≤30 mA
Întreținere	Curățați cu o cârpă moale umedă cu săpun; nu utilizați solvenți; înlocuiți periuțele de cărbune în perechi după uzură (limită 6 mm)
Reparații	Numai în service-ul autorizat PROFIX, cu piese de schimb originale
Protecția mediului	Nu aruncați echipamentul uzat cu deșeurile menajere; predați-l la un punct de colectare sau returnați-l vânzătorului

Întrebări frecvente - TKU1000 Tryton

Cum se montează corect piesa pe mandrină?

Piesa (1) trebuie împinsă până la capăt pe mandrină (2) (vezi fig. A). Aceasta ar trebui să se țină automat datorită elementului de siguranță elastic. Utilizați numai piese forjate, negre, destinate cheilor cu impact. Piesele obișnuite se pot sparge.

Cum se pornește și se schimbă sensul de rotație?

Apăsând partea superioară a comutatorului basculant (marcată cu F) obțineți rotația la dreapta (înșurubare). Apăsând partea inferioară (marcată cu R) – rotația la stânga (deșurubare). Înainte de a schimba direcția, așteptați întotdeauna ca motorul să se oprească complet.

Ce echipament individual de protecție este necesar?

În timpul lucrului, purtați ochelari de protecție, căști antifonice, mănuși de lucru și o plasă pentru părul lung. Zgomotul și vibrațiile pot fi dăunătoare – respectați recomandările.

Pot folosi un prelungitor?

Da, dar prelungitorul trebuie să fie destinat utilizării în exterior (dacă îl folosiți în afara casei), complet desfășurat, cu secțiunea corespunzătoare a cablului. Se recomandă utilizarea celor mai scurte prelungitoare.

Cum se curăță și se întreține cheia cu impact?

Înainte de curățare, scoateți ștecherul din priză. Curățați cu o cârpă moale, umedă, cu săpun. Nu utilizați benzină, solvenți sau alte substanțe agresive. Evitați pătrunderea apei în interior. După curățare, lăsați să se usuce complet.

Când se înlocuiesc periuțele de cărbune?

Înlocuiți periile când lungimea lor scade sub 6 mm (limita de uzură). Înlocuiți întotdeauna în perechi, folosind perii identice. Înainte de înlocuire, deconectați aparatul de la rețea. După înlocuire, porniți-l timp de 5 minute în gol.

Ce fac dacă scula nu pornește?

Verificați dacă cablul de alimentare este conectat corect și dacă priza are tensiune. Verificați starea periilor de cărbune – dacă sunt uzate, înlocuiți-le. Dacă problema persistă, predați scula la service-ul autorizat PROFIX.

Pot folosi cheia în alte scopuri decât înșurubarea/deșurubarea?

Nu. Scula este destinată exclusiv pentru strângerea și slăbirea șuruburilor și piulițelor. Este interzisă utilizarea sa ca ciocan, pentru îndreptarea elementelor de fixare sau orice modificări. Utilizarea neconformă duce la pierderea garanției.

Cum se depozitează cheia cu impact?

Depozitați într-un loc uscat, curat, inaccesibil copiilor, ferit de praf și umiditate. Cel mai bine în geanta originală de transport. Înainte de a o pune la loc, asigurați-vă că toate piesele mobile sunt blocate.

Cum se elimină echipamentul uzat?

Nu aruncați scula împreună cu deșeurile menajere. Simbolul coșului de gunoi tăiat înseamnă că trebuie predată la un punct de colectare a deșeurilor de echipamente electrice și electronice (DEEE). În Polonia, magazinele sunt obligate să preia echipamentele uzate. Reciclarea ajută la protejarea mediului.

MANUAL DE UTILIZARE TKU1000 Tryton

Instrucții de folosire

MAŞINĂ DE ÎNŞURUBAT CU IMPACT....14

LV

Lietošanas instrukcija

ELEKTRISKÄ TRIECIENATSLÉGA 19

CZ

Návod na obsluhu

ELEKTRICKÝ PŘÍKLEPOVÝ KLÍČ......24

LT

Naudojimo instrukcija

ELEKTRINIS SMÜGINIS VERŽLIASUKIS....29

A

1.2.

3.4.

1

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare.

ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri Și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertizărilor și a instrucțiunilor enumerate în continuare poate conduce la electrocutare, incendii și/sau vătămări grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din toate avertizările enumerate mai jos se referă la unealta electrică (cu cablu) alimentată de la rețeaua principală de energie sau la unealta electrică (fără cablu) alimentată de la baterie.

AVERTISMENT! Avertizări generale de siguranță privind uneltele electrice

1. Siguranta în zona de lucru:

a) Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate înlesnesc accidentele.
b) Nu utilizați uneltele electrice în atmosferă infl amabilă, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei ce pot aprinde pulverile sau vaporii.
c) Tineți la distanță copii și persoanele din jur în timp ce operați o unealtă electrică. Distragerea atenției poate conduce la pierderea controlului.

AVERTISMENT! Avertizări generale de siguranță privind uneltele electrice.

1. Siguranța electrică:

a) Štecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modifi cați niciodată štecherul în vreun fel. Nu folosiți adaptoare pentru štechere împreună cu uneltele electrice împământate (legate la masă). Štecherele nemodificate și prizele compatibile vor reduce riscul de electrocutare.
b) Evitați contactul corpului cu suprafețele împă- mântate precum țevi, radiatoare, cuptoare și frigidere. Există un riscsporit de electrocutare în cazul în care corpul dvs. este în contact cu suprafețele împământate sau legate la masă.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa ce intră într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu utilizați niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Țineți cablul departe de căldură, ulei, muchii ascuțite sau componente în mișcare. Cablurile deteriorate sau încurcate sporesc riscul electrocutării.
e) Atunci când operați o unealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Utilizarea unui cablu adecvat pentru exterior reduce riscul de electrocutare.
f) Vă recomandăm să racordati aparatul la o rețea electrică dotată cu un comutator cu curent diferențial (RCD) cu amperaj de actionare de 30mA sau mai mic.
g) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protecție pentru dispozitivele de curent rezidual (RCD).

Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

AVERTISMENT! Avertizări generale de siguranță privind uneltele electrice.

1. Siguranța personală:

a) Această unealtă nu este destinată utilizării de către persoane (inclusiv copii) cu capacități fi zice, senzoriale sau mentale reduse sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazurilor în care acestea au fost supravegheate și instruite cu privire la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor. Copiii trebuie să fi e supravegheați pentru a vă asigura că nu se joacă cu aparatul.
b) Fiți precauți, fiți atenți la utilizare și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu utilizați o unealtă electrică atunci când sunteți obosiți sau când vă afl ați sub în- fl uența drogurilor, alcoolului sau medicației. Un moment de neatenție în timpul operării uneltelor electrice poate conduce la vătămări personale grave.
c) Utilizați echipamentul de protecție personală. Purtați întotdeauna ochelari de protecție. Echipamentul de protecție precum măștile anti-praf, încălțămintea de siguranță antiderapantă, căștile sau dopurile pentru urechi utilizate pentru anumite condiții de lucru vor reduce vătămările personale.
d) Preîntâmpinați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția oprit înainte de conectarea la sursa de alimentare și/sau la accumulator, înainte de ridicarea sau transportarea uneltei. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea accidentelor.
e) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. O cheie sau un cleșter rămas atașat la o componentă rotativă a uneltei electrice poate conduce la vătămări personale.
f) Nu vă întindeți pentru a apuca unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echilibrul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
g) Îmbrăcați-vă corespunzător. Nu purtați îmbrăcă- minte largă sau bijuterii. Păstrați-vă părul, îmbrăcămintea și mănușile departe de componentele în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse în componentele în mișcare.
h) În cazul în care dispozitivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați- vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea dispozitivelor de colectare a prafului poate reduce pericolele impuse de existența prafului.
i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Actiunile necorespunzătoare pot provoca vătămări grave într-o fracțiune de secundă.

AVERTISMENT! Avertizări generale de siguranță privind uneltele electrice.

1. Utilizarea și îngrijirea uneltelor electrice

a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată pentru aplicația dvs. Unealta de lucru adecvată va

efectua lucrarea mai bine și în mod mai sigur, în ritmul pentru care a fost concepută.

b) Nu utilizați unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică cenu poate fi controlată cu ajutorul întrerupătorului este periculoasă și trebuie să fi e reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau acumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modifi cării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a uneltei electrice.
d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruți.
e) Efectuați întreținerea uneltelor electrice. Verificați alinierea necorespunzătoare sau blocarea componentelor în mișcare, ruperea componentelor și orice altă stare ce ar putea afecta operarea uneltelor electrice. În cazul deteriorării, prevedeți repararea uneltei electrice înainte de utilizare. Multe accidente sunt cauzate de unelte electrice întreținute necorespunzător.
f) Păstrați uneltele de tăiat ascuțite și curate. Este puțin probabil ca uneltele de tăiat cu tăișuri ascuțite și întreținute în mod corespunzător să se blocheze, acestea fi ind mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fi e efectuată. Utilizarea unelteide de lucru pentru operații diferite de cele conforme destinației de utilizare ar putea conduce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.
m) Mânerele și suprafețele de prindere trebuie să fie menținute curate fără ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

1. Repararea:

a) Reparații în garanție și postgaranție ale uneltelor dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparațiilor și utilizarea de piese originale de schimb.

INDICAȚII DETALIATE DE SIGURANȚĂ PENTRU UTILIZAREA MAȘINII DE

ÎNSURUBAT CU IMPACT:

a) Unealta sus-mentionată este destinată pentru strângerea și destrângerea șuruburilor și a piulițelor și trebuie să fie utilizată doar în aceste scopuri.
b) Atunci când lucrați cu unealta folosiți mijloacele de protecție necesare, în special protecție auditivă anti-zgomot, ochelari de protecție, mănuși de lucru și plasă pentru păr lung.
c) Tineți unealta electrică de mânerele izolate în timpul lucrului. Piesa conectoare poate atinge fire electrice ascunse sau cablul propriu. Piesele conectoare care ating cablul "sub tensiune" pot face ca piesele din metal neacoperite ale uneltei electrice să fie "sub tensiune" și pot duce la electrocutarea operatorului.
d) Tineți ferm unealta electrică în timpul lucrului cu ambele mâni și mențineți o poziție stabilă. Atunci când strângeți sau deșurubati șuruburi și piulițe poate apărea un cuplu ridicat de scurtă durată.
e) Trebuie să luați o poziție corespunzătoare care combate deplasarea normală sau neașteptată a uneltei cauzată de turație. Vibrațiile, scuturarea, poziția necorespunzătoare pot afecta brațul sau mâinile. Încetați să lucrați în cazul de oboseală sau atunci când simțiți durere.
f) Verificați starea tehnică a aparatului. Înainte de a începe lucrul trebuie să verificați starea tehnică a pieselor care se uzează în timpul exploatații normale pentru a stabili dacă vor funcționa în mod corect. Verificați dacă piesele mobile nu bat sau nu sunt blocate. Verificați dacă toate piesele sunt fixate în mod corespunzător sau dacă nu prezintă fisuri. Nu folosiți unealta în cazul în care suportul ajutajelor (colectorul) sau cablul de alimentare prezintă orice semne vizibile de defectiune.
g) Ștuțurile și celelalte unelte utilizate trebuie să fie adaptate pentru lucrul cu unelte cu percuție. Uneltele atașate trebuie să fie în stare bună, curate și fără defectiuni, iar dimensiunea acestora să se potrivească cu dimensiunea colectorului. Se interzice modificarea soclurilor cheii sau colectorulu. Nu folosiți niciodată alte racorduri decât cele prevăzute pentru percuție.
h) Opriți mereu unealta înainte de a schimba direcția de rotire. Opriți mereu unealta și așteptați până ce aceasta se oprește integral înainte de a schimba direcția de rotire.
i) Atunci când schimbați capul de lucru trebuie să decuplați unealta de la sursa de alimentare pentru a evita reculul acesteia în caz de pornire accidentală a uneltei.
j) Înainte de a lăsa unealta electrică așteptați până ce aceasta se oprește. Ștuțul care se rotește se poate încurca în haine și se poate bloca, ceea ce poate duce la aparitia unor situații periculoase.
k) Șuruburile și piulițele care necesită strângere cu o anumită forță trebuie să fie înșurubate cu o cheie dinamometrică.
1) Nu suprasolicitați unealta. Nu apăsați excesiv în timpul lucrului. Atunci când șurubul nu poate fi deșurubat și unealta nu poate porni, trebuie să încetați imediat lucrul. În acest caz trebuie să folosiți o unealtă mai puternică sau să continuați lucrul folosind o cheie de mână.
g) Nu este permisă utilizarea aparatului electric cu cablu de alimentare deteriorat. Nu atingeți cablul deteriorat; în cazul în care cablul se deteriorează în timp ce folosiți aparatul trebuie să scoateți ștecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.

ATENTIE! În cazul în care cablul de alimentare nedemontabil se deteriorează, trebuie înlocuit cu un cablu special sau cu ansamblul disponibil la producător ori într-un atelier de reparații specializat.

disponibil la producător ori într-un atelier de reparații specializat.

DESTINATIA SI DESCRIEREA APARATULUI:

Mașina de înșurubat cu impact este o unealtă de mână destinată pentru strângerea și destrângerea conexiunilor filetate cu ajutorul capetelor schimbabile de percuție 1/2" (13mm) aplicate pe vârful de lucru. Este foarte utilă pentru schimbarea roților de mașină, montarea sau demontarea pieselor înfiletate cu șurub, repararea mașinilor agricole, etc.

Se permite utilizarea de adaptoare speciale, conectoare și racorduri universale între colector și ieșirea din cheia cu percuție și soclul ștuțului pătrat.

ATENTIE! Unealta și echipamentele adiționale trebuie utilizate (atunci când respectați indicațiile producătorului) doar pentru scopuri conforme cu destinația. Se interzice în mod categoric utilizarea uneltei în orice alte scopuri.

Nu folosiți cheia drept ciocan pentru îndepărtarea sau îndreptarea pieselor pătrate de racordare. Nu încercați să adaptați unealta pentru alte utilizări și nu modificați niciodată unealta.

Vă rugăm să aveți în vedere faptul că aparatul nu este destinat pentru uz profesional, meștegășuresc sau industrial. Garanția nu se aplică în cazul în care aparatul a fost utilizat în ateliere meștegărești, industriale sau alte activități similare.

Fiecare utilizare a uneltei în mod neconform cu destinația sus-indicată este interzisă și duce la pierderea garanției și scutește producătorul de răspunderea pentru daunele apărute în urma acestor situații.

Orice modificare a aparatului efectuată de utilizator scutește producătorul de responsabilitatea pentru defecțiunile și pagubele pe care le-a suferit utilizatorul și mediul.

Utilizarea în mod conform cu destinația de utilizare presupune, de asemenea, respectarea indicațiilor referitoare la siguranță, precum și instrucțiunile de montaj și indicațiile de exploatare din instrucțiunile de utilizare. Pe lângă acestea trebuie să respectați cu strictețe prevederile în vigoare legate de prevenirea accidentelor (protectia muncii).

Utilizarea corespunzătoare a aparatului se referă de asemenea și la întreținere, depozitare, transport și reparații.

Unealta electrică poate fi reparată doar în punctele de service mentionate de producător. Aparatele alimentate la rețea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în mod corespunzător cu destinația nu pot fi eliminați în totalitate anumiți factori de risc rezidual. Datorită construcției și structurii uneltei pot apărea următoarele pericole:

• Pericol de leziuni cauzate de piesele desprinse.
• Afectare a auzului în cazul în care nu se utilizează protectie auditivă corespunzătoare.

■ Continutul setului

• Maşină de înşurubat cu impači buc.
• Värfuri de impact - 4 b(127mm, 19mm, 21mm, 22mm)
- Valiză pentru transport - 1 buc.
- Instructii de folosire - 1 buc.
- Fișa de garanție - 1 buc.

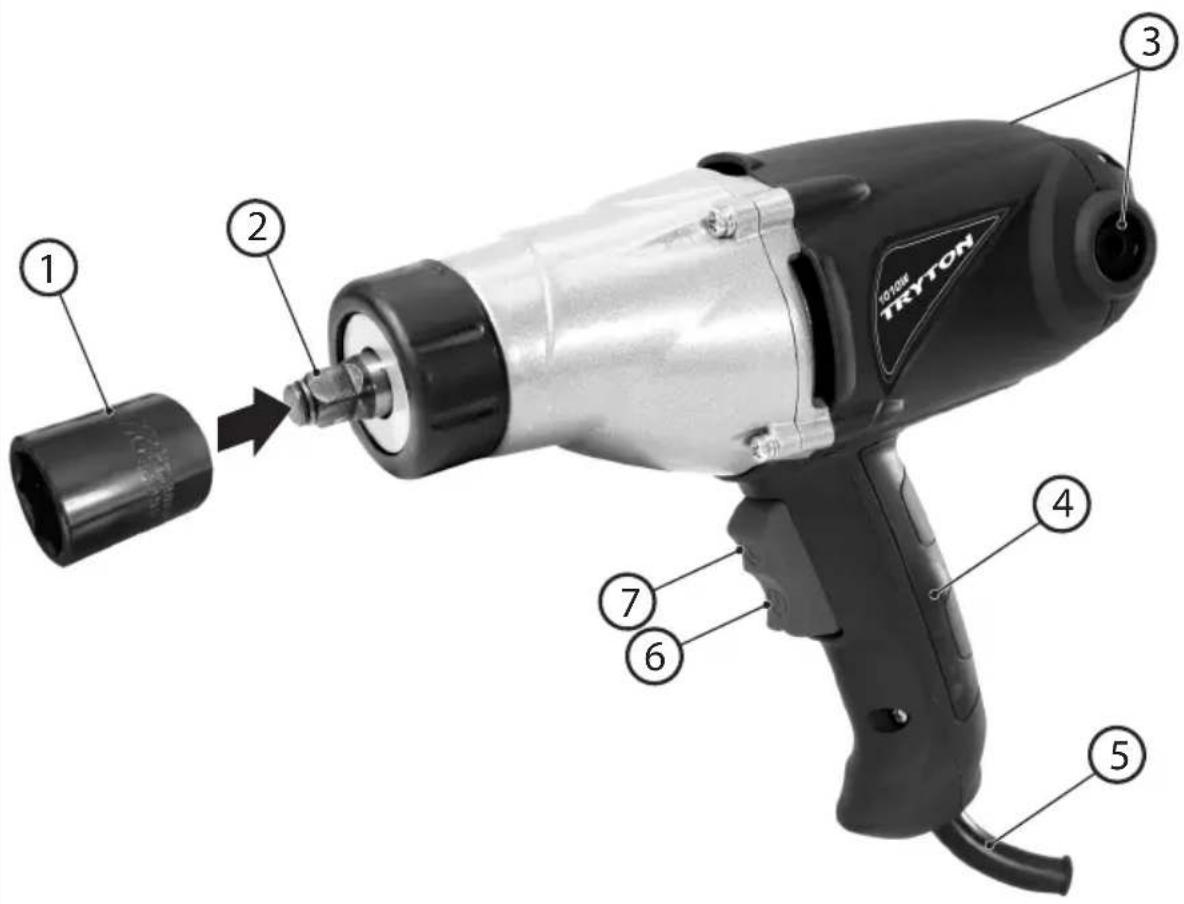

■ Piesele din aparat

Numerotarea pieselor din aparat se referă la reprezentarea grafică (des. A) amplasată pe pagina 2 din instrucțiunile de utilizare:

1. Štut percuție
2. Colector 1/2"
3. Cleme pentru perii
4. Mâner
5. Cablu de alimentare
6. Comutator rotire – rotire la dreapta
7. Comutator rotire – rotire la stânga

■ Pictograme

Explicarea simbolurilor inscriptionate pe plăcuța nominală a aparatului (A1) des.

Poz.1: Citiți instructiunile de utilizare înainte de a porni aparatul!

Poz. 2: Purtati ochelari de protecție!

Poz. 3: Purtati protectie auditivă!

Poz. 4: Purtati mănuși de protecție!

DATE TEHNICE:

Tensiune de alimentare	230 V-240 V
Frecvență de alimentare	50 Hz
Curent consumat	1010 W
Turația fără sarcină n_n	2200/min
Momentul forței	450Nm
Dimensiune colector	1/2" (13mm)
Masa	3,4 kg
Clasa echipamentului	II/☐
Nivelul presiunii acustice (LpA)	98,32 dB(A)
Nivelul puterii acustice (LwA)	109,32 dB(A)
Incertitudine K_cp, K_rk	3 dB(A)
Vibrații cf. EN 60745, strângerea cu percuție a pieselor conectoare cu forța maximă a uneltei a_n	20,79 m/s ^2
Incertitudine K	1,5 m/s ^2

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceți mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate.

Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția

timpului de declanşare).

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametri care corespund parametrilor uneltei, indicați pe plăcuța aparatului.
2. În cazul în care lucrați cu un prelungitor trebuie să vă asigurați că parametri prelungitorului, secțiunile firelor corespund parametrilor aparatului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.
3. Aparatul nou trebuie testat pentru a verifica dacă toate piesele funcționează corect. După ce ați conectat unealta electrică la soclul instalației electrice trebuie, în primul rând, să verificați dacă comutatorul pentru rotire funcționează corect, atât la rotații la dreapta cât și în cazul rotirii la stânga.

■ Schimbarea uneltelor de lucru:

ATENTIE: Pentru a asigura siguranța operatorului, vă recomandăm ca înainte de schimbarea soclurilor hexagonale, să decuplați unealta electrică de la rețeaua

electrică decuplând stecherul de la priza de rețea.

Unealta de lucru a cheii cu percuție este ștuțul, de ex. pentru șuruburile hexagonale care se montează pe colectorul (2) uneltei electrice. Condiția de utilizare a ștuțului este ca orificiul pătrat al acesteia să aibă mărimea corespunzătoare colectorului uneltei electrice indicată în capitolul „Date tehnice" (1/2" – 13 mm).

Ştuțul (1) trebuie montat pe colector (2) șiapăsat până la capăt (vezi des. A). Ștuțul montat corect nu trebuie să prezinte tendința de desprindere automată de pe colector. Piesa de protecție cu arc situată la capătul colectorului uneltei electrice are sarcina de a menține ștuțul în poziția corespunzătoare chiar și la cea mai ridicată rotație a motorului.

Pentru a schimba unealta trebuie să trageți ștuțul și să-l scoateți din colector.

ATENTIE! Pe unealta electrică trebuie să montați ștuțuri forjate, negre, adaptate pentru lucrul cu uneltele cu percuție. Utilizarea de ștuțuri obișnuite din seturile populare duce la „lărgirea” rapidă a ștuțului în partea dinspre capătul șurubului, precum și poate duce la distrugerea acestuia.

LUCRUL:

■ Pornire/oprire

ATENTIE! Atunci când desfiletați șuruburi și piulițe aceste piese se află în interiorul ștuțului pentru percuție. Există pericolul de aparitie a leziunilor provocate de piesele

degajate, de asemenea și pentru alte persoane și obiecte.

Pentru a porni unealta electrică trebuie să folosiți comutatorul de rotire. În funcție de modul de apăsare al comutatorului motorul uneltei se rotește la dreapta sau la stânga.

ATENTIE! Unealta electrică trebuie pornită doar după ce așezați ștuțul pe șurubul/piulița pentru strângere sau destrângere.

• Apăsați comutatorul în punctul (6)(F), pentru rotire spre dreapta – de obicei rotirea spre dreapta va fi utilizată pentru strângere.
• Apăsați comutatorul în punctul (7)(R), pentru rotire spre stânga – destrângere.

ATENTIE! Nu schimbați direcția de rotire pe durata de funcționare a aparatului. Așteptați mereu până ce motorul uneltei electrice se oprește.

- Pentru a opri unealta electrică încetați să apăsați comutatorul de rotire.

INDICATII PRIVITOARE LA LUCRUL CU APARATUL:

• Obiectul de strâns sau destrâns trebuie să fie fixat într-un mod care nu permite deplasarea accidentală a acestuia în timpul lucrului. Obiectele de dimensiuni mici pot fi fixate în diferite tipuri de suporturi, de ex. în menghină.
• Înainte de a începe să strângeti şuruburi sau piulițe trebuie să filetați manual şurubul sau piulița pe filet (cel puțin câteva rotații). Asigurați-vă că ați selectat bine mărimea ștuțului în funcție de piesa de strâns sau destrâns. În cazul în care mărimea este selectată în mod incorect, se poate ajunge la deteriorarea atât a ștuțului, cât și a piuliței sau şurubului.
• în cazul în care lucrați cu unealta la temperaturi negative, trebuie să porniți unealta electrică pentru câteva minute în gol înainte de a o utiliza. Acest lucru are drept scop încălzirea lubrifiantului din capul cu percuție.
• Puteți folosi unealta pentru a strânge majoritatea conexiunilor cu şurub. Anumite conexiuni necesită, totuși folosirea unei anumite forțe de strângere și, din acest motiv, recomandăm pentru strîngerea finală folosirea unei chei dinamometrice.
• Atunci când lucrați cu mașina de înșurubat vibrațiile generate de cheie pot fi transferate către operator. Lucrați doar cu mănuși de lucru.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta nu necesită o întreținere specială. Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuiec să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

Curătire

ATENTIE! Înainte de a efectua orice operații de curățare și de întreținere trebuie să vă asigurați că aparatul este decuplat de la sursa de alimentare.

Pentru a asigura o funcționare sigură și curandament, carcasa polizorului și orificiile de ventilare trebuie să fie ferite de pulberi și murdărie. Recomandăm curățirea uneltei imediat după folosire.

Unealta trebuie șters cu o cârpă curată și umedă, cu o mică cantitate de săpun. Nu folosiți mijloace de curățire sau diluanți; pot deteriora unele părți ale polizorului din material plastic. Aveți atenție ca apa să nu intre în interior.

După curățare așteptați până ce aparatul se usucă în întregime.

TRANSPORT:

Aparatul trebuie transportat și depozitat în valiza de transport, care protejează împotriva umezelii, infiltrării de praf și a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care infiltrează interiorul carcasei, pot distruge motorul.

DEFECTIUNI TIPICE ŞI SOLUTIONAREA ACESTORA:

Unealta electrică nu pornește sau încetează lucrul:

• verificați dacă cablul de alimentare (5) este montat corect și dacă priza este alimentată cu curent electric;
• verificați starea periilor de cărbune și schimbați-le în cazul în care este necesar;
• în cazul în care unealta electrică nu funcționează în continuare, cu toate că este alimentată cu curent și periile de cărbune sunt în stare bună,

trebuie să trimiteti aparatul la centrul de service la adresa indicată.

■ Schimbarea periilor de cărbune

Motorul este echipat cu perii de cărbune, care sunt elemente uzabile.

Dacă sunt uzate sau se află în apropierea «graniței de uzură», care este de 6 mm, este un pericol pentru funcționarea corectă a motorului. După descoperirea periilor uzate, trebuiec înlocuite cu perii noi. Indiferent, periile de cărbune trebuiecîntreținute în stare curată, pentru a se putea mișca liber pe locul de ținere a periilor.

Înlocuirea periilor trebuie să aibă loc întotdeauna în pereche. Utilizați doar perii de cărbune identice.

AVERTISMENT! Înainte de începerea înlocuirii periilor, deconectează ștecherul cablului de alimentare de la reateaua de alimentare.

Pentru înlocuirea periilor trebuie să folosiți o şurubelniță, trebuieșc demontate locurile de ținere a periilor (3) și scoateți periile. După montarea de perii noi, înşurubați la loc locurile de ținere a periilor.

După schimbarea, porniți unealta timp de 5 minute în gol.

PRODUCĂTOR:

PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

Această unealtă respectă normele naționale și europene, precum și normele de siguranță.

ATENTIE: În caz de probleme tehnice, vă rugăm să contactați un service autorizat. Toate reparațiile trebuiec efectuate de către personal calificat, folosind doar părți de schimb originale.

PROTECTIA MEDIULUI:

ATENTIE: Simbolul prezentat înseamnă interdicția punerii echipamentelor uzate împreună cu celelalte deșeuri menajere (sub risc de amendă). Componente periculoase care fac parte de utilaje electrice și electronice dăunează mediul natural și sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea și reciclarea utilajelor uzate. În Polonia și în Europa se formează sau există deja niște sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există și punctele specializate în colectarea asemenea utilajelor.

Politica firmei PROFIX este aceea de perfectionare continuă a produselor sale și de aceea firma își rezervă dreptul de modificare a specificației produsului fără înștiințarea anterioară. Imaginile indicate în instrucțiunile de utilizare sunt doar exemple și se pot diferi puțin de aspectul real al dispozitivului achiziționat.

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.

(RO) și au fost produse conform normelor:
