Tip produs	Mașină de găurit electrică
Număr model	TUW550
Marcă	Tryton
Alimentare	Cu cablu, 220-240 V~, 50/60 Hz
Consum de putere	550 W
Tip mandrină	Fără cheie, 13 mm (1/2 inch)
Setări viteză	Viteză variabilă, 0-3000 rpm
Înainte/Înapoi	Da, cu buton de blocare
Capacitate de găurire	Oțel: 13 mm, Lemn: 30 mm
Greutate	1.8 kg (aprox.)
Dimensiuni (L x l x h)	260 x 65 x 190 mm
Clasă de protecție	Clasa II (izolație dublă)
Accesorii incluse	Limitator de adâncime, mâner auxiliar, set de burghie (5 buc.)
Funcții principale	Găurire, înșurubare (cu adaptor), funcție percuție
Întreținere	Curățați carcasa cu o cârpă uscată, verificați periodic periile de cărbune
Caracteristici de siguranță	Buton de blocare pentru utilizare continuă, trăgaci de siguranță
Disponibilitate piese de schimb	Mandrină, perii de cărbune, întrerupător, cablu de alimentare
Garanție	2 ani (conform termenilor)

Întrebări frecvente - TUW550 Tryton

Care este consumul de putere al mașinii de găurit Tryton TUW550?

Mașina de găurit Tryton TUW550 are un consum de putere de 550 W.

Are TUW550 funcție de percuție?

Da, Tryton TUW550 include o funcție de percuție pentru găurire în zidărie și beton.

Care este dimensiunea mandrinei acestei mașini de găurit?

Dimensiunea mandrinei este 13 mm (1/2 inch), fără cheie.

Este viteza reglabilă la TUW550?

Da, dispune de control al vitezei variabile, de la 0 la 3000 rpm.

Ce materiale pot găuri cu acest instrument?

Puteți găuri în oțel (până la 13 mm), lemn (până la 30 mm) și zidărie (cu funcția de percuție).

Mașina de găurit vine cu o husă de transport?

De obicei, Tryton TUW550 este vândută cu o husă de transport din plastic, mâner auxiliar, limitator de adâncime și un set de burghie.

Cum schimb burghiul?

Mandrina este fără cheie; rotiți manșonul mandrinei cu mâna pentru a o deschide sau închide, introduceți burghiul și strângeți.

Pot folosi această mașină de găurit pentru înșurubare?

Da, cu un adaptor pentru biți de șurubelniță adecvat și un cuplu reglabil (nespecificat, dar tipic), poate fi utilizată pentru înșurubare.

Este Tryton TUW550 dublu izolat?

Da, are izolație dublă Clasa II, deci nu este necesară împământarea.

De unde pot obține piese de schimb pentru această mașină de găurit?

Piese de schimb precum perii de cărbune, mandrină, întrerupător și cablu de alimentare sunt disponibile la centrele de service Tryton sau la comercianții online.

MANUAL DE UTILIZARE TUW550 Tryton

Instrucțiuni de folosire

MAŞINĂ DE GĂURIT 17

LV

Lietošanas instrukcija

URBJMAŠINA 21

CZ

Návod na obsluhu

VRTAČKA 25

LT

Naudojimo instrukcija

GREŽTUVAS....29

A

B

BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.

Traducere din instrucțiunea originală

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare.

ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri ⚠️ și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau la vătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protectia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul "unealtă electrică" înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protecție a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.
b) Nu utilizatiunealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.
c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ștecherelor și a prizelor micșorează riscul de electrocutare.
b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.
c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratie cu apă, creșteriscul de electrocutare.
d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.
e) În cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, micșorează riscul de electrocutare.
f) Vă recomandăm să racordați aparatul la o rețea electrică dotată cu un comutator cu curent diferențial (RCD) cu amperaj de actionare de 30mA sau mai mic.
g) În cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD mișsorează riscul

de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment deneatenție în timpul lucrului cu unelata electrică poate cauzavătămări personale grave.
c) Folosiți echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praț, pantofi cu anti-alunecare, caști sau protecție auditivă, micșorați riscul de vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înaintede pornirea uneltei electrice îndepăratați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate duce la vătămări corporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Imbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Tineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părul lung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați- vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.
i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot provoca vătămări grave într-o fracțiune de secundă.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați ounealtă electrică în funcție de puterea necesarămuncii efectuate. Unealta electrică corectă va permite o funcționare mai bună și este sigură în cazul însărcinării, pentru care a fost proiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu porneștesau nu se oprește este periculoasă și trebuiereparată.

c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protectie reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alti factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în material și ușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiec folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.
m) Mânerele și suprafețele de prindere trebuie să fie menținute curate fără ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Reparații în garanție și postgaranție ale uneltelor dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparațiilor și utilizarea de piese originale de schimb.

ATENTIE!

În timpul utilizării uneltei electrice se recomandă respectarea regulilor de bază ale siguranței muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

ATENTIE! MAŞINĂ DE GĂURIT, avertizări referitoare la siguranță –

Siguranța personală:

a) Utilizați protecție auditivă în timpul utilizării mașini de găurit. Expunerea la zgomot poate provoca pierderea auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ținută de părțile izolate ale mânerelor. Contactul cu cablul rețelei de alimentare aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conductei de apă și canalizare poate cauza pagube materiale sau electrocutare.

d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.

f) Asigurați elementul prelucrat. Asigurativă că toate elementele de fixare sunt bine strânse și verificați să nu fie prea mari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ținerea elementului cu mâna.

g) Unealta electrică în timpul utilizării trebuie ținută cu ambele mâini, menținând o poziție stabilă. Utilizarea uneltei electrice este mai sigură dacă este ținută cu ambele mâini.

h) Opriți imediat unealta electrică, dacă se blochează unealta folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoaie în element.

i) Deconectați imediat unealta de la rețeaua electrică în timpul pauzei, în timpul înlocuirii capetelor, întreținerii, curățirii sau reglării. Înainte de așezarea uneltei electrice pe banc, așteptați până unealta se oprește. Unealta folosită se poate bloca și duce la pierderea controlului asupra acesteia.

j) Este interzisă utilizarea uneltei electrice cu cablul electric deteriorat. Nu atingeți cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaț ștecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.

k) Dacă cablul de alimentare al uneltei electrice este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în rețeaua de service.

Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucați niciodată la o viteză mai mare decât viteza maximă a burghiului. Întotdeauna începeți găurirea la viteză mică, după ce burghiul intră în contact cu piesa de prelucrat. La viteze mai mari, burghiul se poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) în timpul găuririi, apăsați burghiul pe piesa prelucrată în linie cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi, provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

DESTINAȚIA ȘI CONSTRUCTIA BORMAȘINII:

Maşină de găurit este destinată executării de găuri de foraj în lemn, metal, ceramice și materiale plastice. Unealta este echipată cu sistem de reglare electronică și schimbare direcție în dreapta/stânga și poate fi folosită deasemenea pentru înșurubarea/deșurubarea de șuruburi sau filetare.

Este strict interzisă utilizarea echipamentului în orice alt scop.

Maşină de găurit este activată de un motor monofazic și desti-nată lucrărilor de casă cu intensitate medie. Nu este adecvată pentru lu-crări de lungă

durată în condiții grele. Este interzisă folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, așa cum a fost indicată mai sus, este interzisă și atrage după sine pierderea garanției precum și privarea de răspundere a producătorului pentru pagubele apărute în urma acestor.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

Utilizarea corespunzătoare a uneltei electrice se referă de asemenea și la întreținerea, depozitarea, transportul și reparațiile aparatului.

Unealta electrică poate fi reparată doar în punctele de service menționate de producător. Aparatele alimentate la rețea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită constructiei și proiectării, putem întâlni următoarele pericole:

• Atingerea cu mâna a burghiului în mișcare, a îmbrăcăminții, sau cu cablul de alimentare.
• Arsuri în timpul înlocuirii burghiului. (În timpul funcționării burghiul se încălzește, și pentru a evita arsurile în timpul înlocuirii folosiți mănuși de protectie).
• Reculul elementului prelucrat sau a părților acestuia.
• Curbare/rupere a burghiului.

■ Elemente

• Maşină de găurit - 1 buc.
• Instructii de folosire - 1 buc.
• Cheie mandrina - 1 buc. • Fișa de garantie - 1 buc.

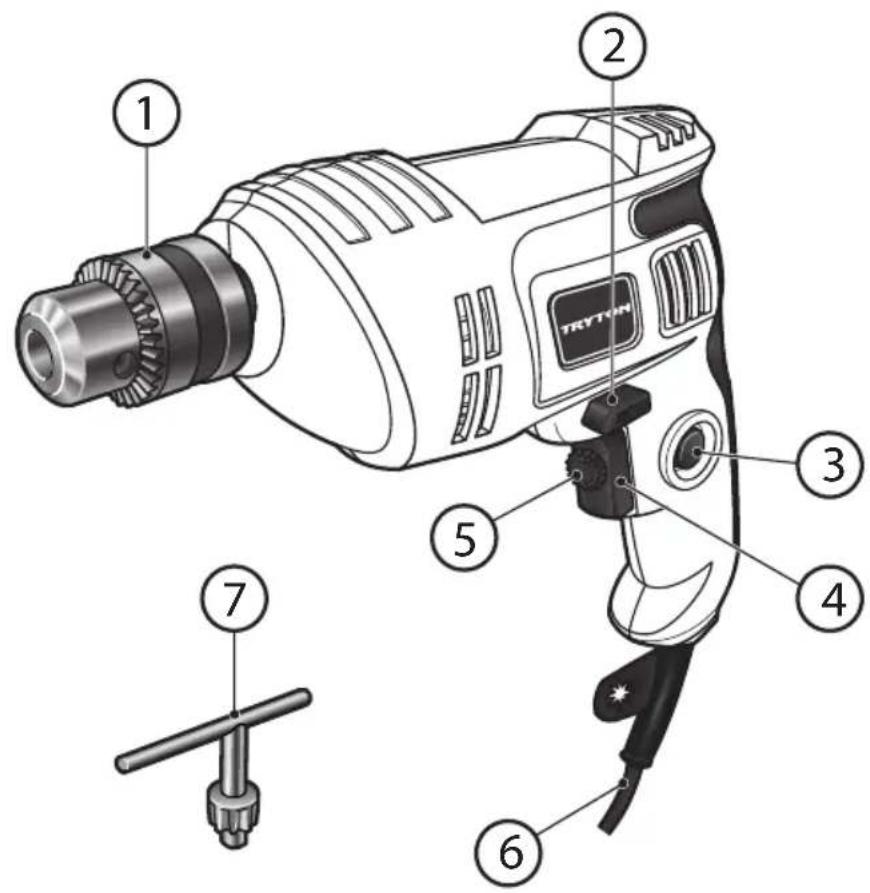

Numerotarea elementelor unelteieste prezentată în figuraaflată pe pagina 2 a acestei instrucții de folosire:

1. Mandrină cu coroana dințată
2. Comutator de schimbare directie de rotare
3. Blocada întrerupătorului
4. Întrerupător pornit/oprit
5. Buton reglare viteză de rotare
6. Cablu de alimentare
7. Cheie pentru mandrina cu coroana dințată

DATE TEHNICE:

MODEL	TUW550
Tensiunea de alimentare	220-240 V
Frecvența de alimentare	50 Hz
Puterea	550 W
Viteza de rotire în gol	0-2800 /min
Mandrină (cu coroana dințată)	13 mm
Diametrul maxim de foraj	oțel - 10 mm
	lemn - 25 mm
Greutatea (fără accesorii)	1,6 kg
Clasa echipamentului	☐/II
Protecția	IP20
Nivelul presiunii acustice LpA 88 dB(A)
Nivelul puterii acustice LwA	99 dB(A)
incertitudine KpA/KwA=3 dB(A)
Nivelul de vibrare conform normie EN 60745
Găurire în metal a_h0	3,42 m/ s^2
incertitudine K=1,5 m/ s^2

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceti mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate.

Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametrii corespunzători parametrilor mașinei indicați în tabelul nominal.
2. Asigurați-vă că întrerupătorul mașinei este în poziția oprită și blocada întrerupătorului (3) este eliberată. Este interzisă lăsarea mașinei când blocada este activă. Oprirea blocadei are loc prin apăsarea suplimentară a întrerupătorului (4).
3. În cazul utilizării prelungitorului, asigurați-vă că parametrii prelungitorului, secțiunea cablelor, sunt conforme cu parametrii mașinei. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.

ÎN TIMPUL UTILIZĂRII:

■ Alegerea burghiului

La forarea metalului, materialelor plastice, lemnului (cu diametrul orificiului până la 6 mm) folosiți burghie pentru metal.

La forarea în lemn a orificiilor cu diametrul mai mare de 6 mm folosiți burghie pentru lemn.

■ Fixarea burghiului

Se introduce burghiul până la capăt în capul slăbit (1) și îl blocăm prin apăsarea fălcilor cu ajutorul răsucirii inelului exterior cu ajutorul cheii (7), folosind pe rând cele trei orificii ale carcasei capătului (vezi fig: B).

■ Schimbarea direcție de rotație

Deplasați comutatorul direcției de rotare (2) până la capăt în poziția corespunzătoare. Notare pe carcasa întrerupătorului: ➔ - rotare conformă cu direcția acelor de ceas, ➔ - rotare în direcție opusă direcției acelor de ceas. ATENTIE: Este interzisă schimbarea direcției de rotare când capul bormașinei (1) este în mișcare.

■ Pornire/Oprire

Pentru a porni unealta electrică apăsați întrerupătorul (4) și ținați-l apăsat. Pentru a bloca întrerupătorul în poziția pornită apăsați blocada întrerupătorului (3).

Pentru a opri unealta electricăm întrerupătorul (4) trebuie eliberat, sau când este blocat cu blocada (3), apăsați-l scurt și apoi eliberați-l.

■ Reglarea vitezei de rotire

Prin mărirea sau micșorarea apăsării pe întrerupător (4) putem regla viteza de rotire.

O ușoară apăsare pe întrerupător(4) ducela o viteză de rotare mică. Apăsare mărită, mărește viteza de rotire.

■ Setarea vitezei de rotire

Butonul de reglare viteză de rotire (5) poate fi setat în funcție de viteza dorită. Puteți seta viteza și în timpul functionării.

Viteza de rotire dorită este aleasă în funcție de materialul prelucrat și condițiile de muncă, și o putem seta în timpul unei probe practice.

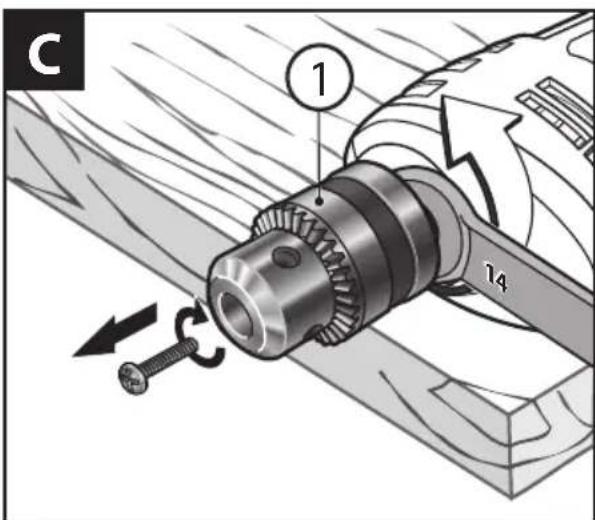

ÎNLOCUIREA MANDRINEI DE FORAJ :

ATENTIE: Înainte de orice schimbare la unealta electrică, trebuie deconectat stecherul din priza de alimentare.

Mandrina de foraj în mașină cu rotire în dreapta/stânga este

blocată cu ajutorul şurubului cu filet de stânga, Înainte de înlocuirea mandrinei este necesară deşurubarea acestui şurub cu ajutorul şurubelniței corespunzătoare (PH2) din partea din față prin orificiu mandrinei de foraj.

Şurubul cu filet de stânga poate fi deşurubat doar prin răsucire în dreapta.

Pentru a demonta mandrina (1) așezați mașina de găurit pe o suprafață stabilă, de ex. pe banca de lucru și așezați cheia cu furcă (14 mm) în inciziile situate în ax. Țineți mandrina cu o mână și cu cealaltă rotiți cheia în direcția opusă mișcării acelor de ceas, până ce desfiletați mânerul (vezi fig. C).

Montarea mandrinei se efectuează în ordinea inversă.

În soclul mânerului și pe filetul axului nu trebuie să se afle nici un fel de impurități.

INDICATII REFERITOARE LA UTILIZARE:

• După o utilizare îndelungată cu viteză mică de rotire, porniți unealta electrică în gol pentru răcire timp de aproximativ 3 minute la viteza maximă.
• Laforajul în metal, utilizati doarburghie ascuțite pentru metal.
  ATENTIE: Alegerea burghiului corect pentru fiecare tip de proces asigură micșorarea vibrăților în timpul forajului, fapt care îmbunătățește forarea.
• La înșurubarea/deșurubarea șuruburilor/piulițelor, apropiati capătul de șurub/piuliță când axul bormașinei se rotește.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta nu necesită o întreținere specială. Unealta trebuie depozitat întrun loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuieșc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

După forajul praful apărut trebuie îndepărtat cu ajutorul aerului comprimat de pe orificiile de ventilare și mâner. Împiedică deteriorarea lagărelor și îndepărtează pulberea care blochează întrarea aerului de răcire în motor.

TRANSPORT:

Maşina de găurit trebuie transportată și depozitată în ambalaj care o protejează împotriva umezelii, prafului și a obiectelor mici, mai ales trebuiec asigurate orificiile de ventilare. Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECTIUNI TIPICE ŞI ÎNDEPÄRTAREAACESTORA:

Maşina de găurit nu funcționează:

- controlați dacă cablul de alimentare (6) este conectat corect sau controlați siguranțele,

Maşina de găurit «întrerupe» sau face scântei:

- controlați și înlocuiti periile de carbon.

ATENTIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.
- dacă unealta electrică nu funcționează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată în fișa de garanție.

PRODUCĂTOR:

PROFIX Sp. z o.o.

str. Marywilska 34,

03-228 Varşovia, POLONIA

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdicția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative:

«Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

- «Folosiți întotdeauna ochelari de protectie»

— «Folosiți întotdeauna măști de praf»

Politica firmei PROFIX este aceea de perfectionare continuă a produselor sale și de aceea firma își rezervă dreptul de modificare a specificației produsului fără înștiințarea anterioară. Imaginile indicate în instrucțiunile de utilizare sunt doar exemple și se pot diferi puțin de aspectul real al dispozitivului achiziționat.

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.

(RO) Persoana împuternicită pentru pregătirea documentației tehnice:

(RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase in echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110);

(RO) și au fost produse conform normelor:
