MANUAL DE UTILIZARE ZGG66414PA ZANUSSI

Informații privind siguranța	26
Instrucțiuni privind siguranța	27
Descrierea produsului	29
Utilizarea zilnică	30
Sfaturi utile	31

Îngrijirea și curățarea	31
Depanare	32
Instalarea	33
Informații tehnice	36
Protejarea mediului înconjurător	37

Ne rezervăm dreptul asupra efectuării de modificări.

Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă răniri și dau ne. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranța copiilor și a persoanelor vulnerabile

Avertizare Risc de sufocare, de rănire sau de provocare a unei incapacități funcționale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență dacă sunt supravegheate de o persoană responsabilă pentru siguranța lor.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați la îndemâna copiilor ambalajul produsului.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbinti.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, vă recomandăm să-l activați.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

Aspecte generale privind siguranța

• Aparatul și părțile accesibile ale acestuia devin fierbinti pe durata utilizării. Nu atingeți elementele de încălzire.
• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• Nu depozitați nimic pe suprafețele de gătit.
• Nu folositi un aparat de curățat cu abur pentru a curăța aparatul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capa- cele nu trebuie puse pe suprafața plitei, deoarece se pot înfier- bânta.

Instrucțiuni privind siguranța

Instalarea

Avertizare Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.

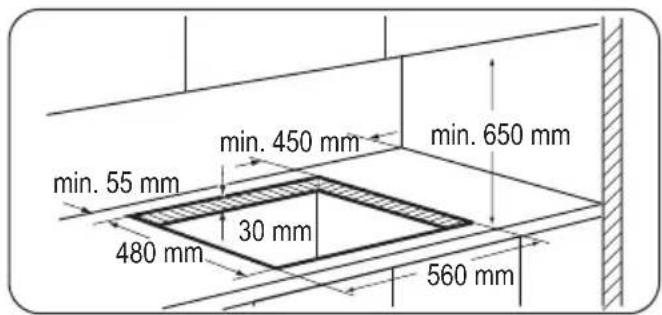

• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. Purtați întotdeauna mănuși de protecție.

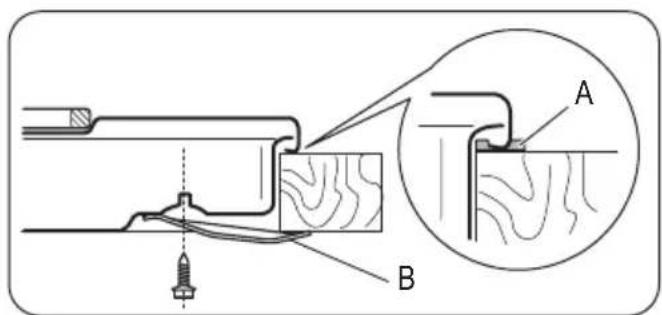

• Închideți etanș suprafețele tăiate cu un agent de etanșare pentru ca umezeala să nu umfle materialul.
• P ro t e j a ți partea de jos a aparatului și umezeală.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinti de pe apa-

rat nu vor cădea atunci când ușa sau fe- reastra va fi deschisă.

• Dacă aparatul este așezat deasupra unor sertare, verificați dacă spațiul dintre partea de jos a aparatului și sertarul de sus este suficient pentru a permite circulația aerului.
• Baza aparatului poate deveni fierbinte. Vă recomandăm să instalați sub aparat un panou de separare ignifug pentru a preveni accesarea bazei acestuia.

Conexiunea la rețeaua electrică

Avertizare Risc de incendiu și de electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu de ânpământare-CP.

• Înainte de a efectua orice tip de operație, asigurați-vă că ați deconectat aparatul de la sursa de curent.

• Folosiți un cablu de alimentare electrică adecvat.

• N u p e r m i t e ți încâlcirea cablurilo
• Nu lăsați cablul de alimentare sau șteche-rul (dacă există) să atingă aparatul fierbinte sau vase fierbinți atunci când conectați aparatul la prizele din vecinătate
• Verificați dacă aparatul a fost instalat correct. Cablurile de alimentare electrică și stecherele (dacă există) slăbite sau incorrecte pot să provoace încălzirea excesivă a terminalului.
• Verificați dacă este instalată protecția la electrocutare.
• Pentru cablu, folosiți o clemă pentru reducerea tensionării
• Procedați cu atenție pentru a nu deteriora ștecherul (dacă există) sau cablul de alimentare electrică. Contactați centrul de service sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecție împământare.

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de către o persoană calificată.
• Verificați dacă aerul circulă în jurul aparatului.
• In form a țiile despre alimentarea cu găsesc pe plăcuța de date tehnice.

- Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție la aspectele referitoare la o ventilație adecvată.

Utilizarea

Avertizare Pericol de vătămare, arsuri electrice sau electrocutare.

• Utilizați acest aparat într-un mediu casnic.
• Nu modificati specificațiile acestui aparat.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea devin fierbinți.
• După utilizare, opriți zona de gătit.

Avertizare Pericol de explozie sau incendiu.

• Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Țineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
• Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici față de uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.

Avertizare Pericol de deteriorare a aparatului.

• Nu tineți vase pe panoul de comandă.
• Nu permiteți evaporarea completă a lichidului din vase.
• Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.
  gaz_se
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu puneti folie din aluminiu pe aparat.

• Nu permiteți lichidelor acide, precum oțetul, sucul de lămâie sau agenții detartranți să intre în contact cu plita. Aceste produse pot conduce la apariția de zone mătuite.

• Asigurați o bună ventilare a camerei în care aparatul este instalat.

• Nu blocati fantele de ventilatie.
• Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor. Există riscul de supraîncălzire și fisurare a plăcii de sticlă (dacă este disponibilă).
• Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.
• Pozitionați vasele central pe inele și nu le lăsați să iasă în afara marginii suprafeței de gătit.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Nu instalați adaptoare de flacără pe arzător.

Întreținerea și curățarea

Avertizare Pericol de deteriorare a aparatului.

• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Nu folosiți apă pulverizată și abur pentru curățarea aparatului.
• Nu curățați arzătoarele în mașina de spălat vase.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.

Aruncarea la gunoi

Avertizare Risc de rănire sau de sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
• Deconectați aparatul de la sursa de alimentare.
  • Tăiați cablul electric și îndepărtați-l.
• Turtiți tevile externe de gaz.

Descrierea produsului

Configurația plitei de gătit

Butoane de comandă

Simbol Descriere
	nu există alimentare cu gaz / poziția oprit

1 Arzător semi-rapid
2 Arzător rapid
3 Arzător auxiliar
4 Butoane de comandă

Simbol Descriere

	poziție de aprindere/alimentare maximă cu gaz
	alimentare minimă cu gaz

Avertizare Consultați capitolele privind Siguranța.

Aprinderea arzătorului

Avertizare Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

Aprindeți întotdeauna arzătorul înainte de a pune vasele pe plită.

Pentru a aprinde arzătorul:

1. Apăsați complet butonul de comandă și rotiți-l la stânga până la poziția de maxim ( ☆ Ⓗ.

2. Mențineți apăsat butonul de comandă timp de aproximativ 5 secunde; astfel se va încălzi termocuplul. În caz contrar, alimentarea cu gaz va fi întreruptă.

3. După ce flacăra este constantă, o puteți regla.

În cazul în care, după câteva încercări arzătorul nu se aprinde, verificați poziția ctă a coroanei și capacului arzătorului.

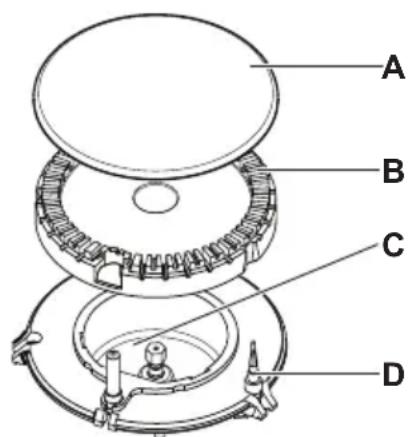

A) Capac arzător

B) Coroană arzător

Avertizare Nu țineți apăsat butonul de control mai mult de 15 secunde.

Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de control, rotiți-l pe poziția "oprit" și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

Important în lipsa curentului electric, puteți aprinde arzătorul fără dispozitivul electric; în acest caz, apropiati o flacără de arzător, apăsați butonul respectiv și rotiți-l în sens antiorar până când ajunge pe poziția de maxim.

Dacă arzătorul se stinge din întâmplare, rotiți butonul de control pe poziția "off" it) și încercați să aprindeți arzătorul din după cel puțin 1 minut.

Generatorul de scântei poate porni automat în momentul în care porniți sursa de ment, după instalare sau după o pană de ment. Acest lucru este normal.

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul ●.

Avertizare Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe tor.

Avertizare Consultați capitolele privind Siguranța.

Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduceți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.

Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.

Arzător Diametre pentru vase

Rapid 180 - 260 mm
Semi-rapid față	120 - 180 mm
Semi-rapid spate	120 - 220 mm
Auxiliar 80 - 160 mm

Avertizare Partea inferioară a cratițelor nu trebuie să se afle peste butoanele de andă. În caz contrar, flacăra va încălzi anele de comandă.

Îngrijirea și curățarea

Avertizare Consultați capitolele privind Siguranța.

Avertizare Înainte de curățare, opriți cuptorul și lăsați-l să se răcească.

Înainte de a efectua operații de curățare sau de întreținere, deconectați aparatul de la sursa de alimentare cu energie electrică.

Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efectora modului de funcționare al aparatului.

• Pentru a curăța cu ușurință plita puteți scoate suporturile pentru vase.
• Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.

Nu aşezati acelaşi vas pe două arzătoare.

Avertizare Nu puneti toartele vasului deasupra marginii frontale a plitei de gătit. Puneti vasele în poziție centrală pe inelele arzătoarelor pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe inele.

Avertizare Nu folositi un difuzor de flacără.

• Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.
• Suporturile pentru vase nu sunt potrivite pentru spălarea în mașina de spălat vase. Acestea trebuie spălate cu mâna.
• Când spălați manual suporturile pentru vase, procedați cu atenție la uscarea acestora, deoarece procesul de emailare poate lăsa uneori margini dure. Dacă este necesar, înlăturați petele persistente folosind pastă de curățat.

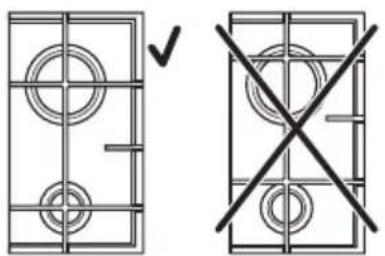

• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.
• Pentru o funcționare corectă a arzătoare- lor, asigurați-vă că brațele suporturilor pen- tru vase se află în centrul arzătorului.

- Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

După curățare, uscați aparatul cu o lavetă moale.

Înlăturarea murdăriei:

1. – Înlăturați imediat: plasticul topit, foliile de plastic și alimentele care conțin zahăr.

- Opriți aparatul și lăsați-l să se răcească înainte de a curăța: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Folositi un agent de curățare special, aplicabil pentru suprafața plitei.

1. Curățați aparatul cu o lavetă umedă și puțin detergent.
2. În final, uscați aparatul stergându-l cu o lavetă curată.

Oțelul inoxidabil își poate pierde luciul dacă este încălzit prea mult. Cu acest aparat nu este permis gătitul în vase din ceramică, oale din lut sau tigăi din fontă.

Curățarea bujiei cu scânteie

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod de metal. Păstrați aceste componente foarte curate, pentru a evita aprinderea cu dificultate, și verificați ca găurile coroanei arzătorului să nu fie astupate.

Întreținerea periodică

Cereți periodic service-ului autorizat local să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este prevăzut.

Depanare

Problemă	Cauză posibilă	Soluție
Nu se produce scânteie pentru aprinderea gazului	· Nu există alimentare cu curent	· Asigurați-vă că unitatea este conectată la sursa de energie electrică și este pornită.· Verificați siguranța. Dacă siguranța declanșează mai mult decât o dată, adresați-vă unui electrician calificat.
	· Capacul și coroana arzătorului sunt așezate neuniform	· Capacul și coroana arzătorului trebuie să fie așezate în pozițiile corecte.
Flacăra se stinge imediat după aprindere	· Termocuplul nu se încălzește suficient	· După aprinderea flăcării, țineți apăsat butonul de comandă a gazului timp de aproximativ 5 secunde.
Flacără nu este constantă	· Coroana arzătorului este blo-cată cu resturi de alimente	· Verificați dacă injectorul principal nu este blocat și coroana arzătorului nu este obstrucțio-nată de resturi alimentare.

Dacă apare o defectiune, încercați mai întâi să găsiți singuri o soluție a problemei. Dacă

nu puteți găsi singuri o soluție a problemei, contactați distribuitorul dvs. sau centrul de service local.

Dacă ați utilizat aparatul în mod greșit, sau dacă instalarea nu a fost efectuată de un tehnician autorizat, este posibil ca vizita tehnicianului de service sau a distribuitorului să nu fie gratuită, chiar și pe durata perioadei de garanție.

Pentru a vă putea ajuta în mod rapid și correct sunt necesare următoarele date. Aceste date sunt menționate pe plăcuța cu datele tehnice.

- Descrierea modelului ......

• N u m ārul produsului (PNC) ......
  • N u m ărul de serie (S.N.) ......

Utilizați numai piese de schimb originale.

Acestea sunt disponibile la centrul de service și la magazinele cu piese de schimb autorizate.

Etichete furnizate împreună cu punga de accesorii

Lipiți etichetele adezive conform celor indicate mai jos:

1 Lipiți pe documentul de garanție și trimiteți această parte
2 Lipiți pe documentul de garanție și păstrați această parte

Instalarea

Avertizare Consultați capitolele privind Siguranța.
Avertizare Următoarele instrucțiuni referitoare la instalare, conectare și întreținere trebuie efectuate de personal calificat, în conformitate cu standardele și reglementările locale în vigoare.

3 Lipiți pe manualul de instrucțiuni

Racordul la gaz

Alegeti racorduri rigide sau utilizati o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizati tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite. De asemenea, procedați cu atenție când plita este montată împreună cu un cuptor.

Important Presiunea de alimentare cu gaz a aparatului trebuie să respecte valorile recomandate. Racordul ajustabil este fixat de capătul conductei cu ajutorul unei piulițe filetate G 1/2". Înșurubați piesele fără a le forța, reglați racordul în direcția necesară și strângeți toate piesele.

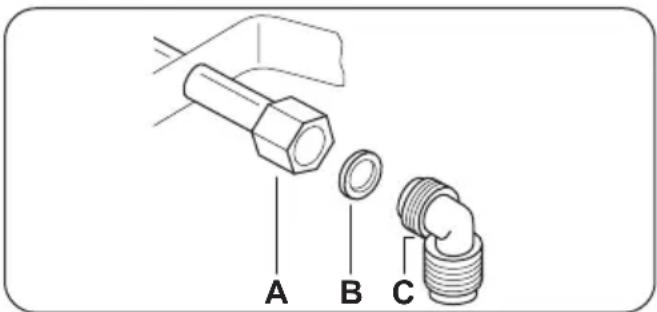

A) Capăt al axului cu piuliță

B) Maşină de spălat rufe

C) Cot

Gaz lichefiat

Folosiți suportul furtunului din cauciuc pentru gaz lichefiat. Montați întotdeauna garnitura. După aceea continuați racordarea la gaz. Racordul flexibil este gata de montare dacă:

• nu poate ajunge la o temperatură mai mare decât cea a camerei (30 °C);
  – nu este mai lung de 1500 mm;
  – nu este strangulat în niciun loc;
  – nu este supus la tracțiune sau torsiune;
• nu intră în contact cu muchii sau colțuri ascuțite;
• poate fi examinat cu uşurință pentru a-i verifica starea.

Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:

• să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa;
• materialul să nu fie rigidizat și să prezinte elasticitatea sa normală;
  – colierele să nu fie ruginite;
  – să nu fi depășit termenul de garanție.

Dacă observați defecte, nu reparați țeava, ci înlocuiti-o.

Important După ce instalarea s-a terminat, verificați etanșeitatea corectă a fiecărui racord de țeavă. În acest sens folosiți o soluție de apă și săpun, nu flacără deschisă!

Înlocuirea injectoarelor

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoare- lor.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat (consultați tabelul din capitolul "Informații tehnice").
4. Asamblati piesele, urmând aceeași procedură în ordine inversă.
5. Înlocuți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această plăcuță se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regulator de presiune corespunzător pe teava de alimentare cu gaz.

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeți arzătorul.
2. Rotiți butonul pe poziția de minim.
3. Scoateți butonul de comandă.
4. Reglați poziția şurubului de by-pass cu o şurubelniță subțire.

- Dacă treceți de la gaz natural (de la rețea) G20 de 20 mbar (sau gaz natural de G20

de 13 mbar ³⁾ la gaz lichefiat (îmbuteliat), înfiletați complet şurubul de by-pass.

• D a că se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea) G20 de 20 mbar, slăbiti şurubul de by-pass cu circa 1/4 de rotație.
• D a că se trece de la gaz natural (de la rețea) G20 de 20 mbar la gaz natural (de la rețea) G20 de 13 mbar, ³⁾ slăbiti şurubul de by-pass cu circa 1/4 de rotație.
• D a că se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea) G20 de 13 mbar, ³⁾ , slăbiți şurubul de by-pass cu circa 1/2 de rotație.
• D a că se trece de la gaz natural (de la rețea) G20 de 13 mbar ³ ) la gaz natural (de la rețea) G20 de 20 mbar, strângeti şurubul de by-pass cu circa 1/4 de rotație.

Avertizare Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.

Conexiunea la rețeaua electrică

• Verificați dacă tensiunea nominală și tipul de energie electrică specificate pe plăcuța cu datele tehnice coincid cu tensiunea și puterea rețelei electrice locale.
• Acest aparat este livrat împreună cu un cablu de alimentare electrică. Cablul trebuie să fie livrat cu un ștecher adecvat care să poată suporta sarcina indicată pe plăcuța cu datele tehnice. Asigurați-vă că ați introdus ștecherul într-o priză adecvată.
• Utilizați întotdeauna o priză cu protecție (cu împământare -CP) contra electrocutării, montată corect.
• Asigurati-vă că priza poate fi accesată după instalare.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întot-deauna de ștecher.
• Există un pericol de incendiu dacă aparatul este conectat prin intermediul unui prelungitor, adaptor sau triplu-ștecher. Verificați

dacă legătura la masă este făcută în conformitate cu standardele și reglementările.

- Nu permiteți încălzirea cablului de alimentare la temperaturi mai mari de 90° C. Asigurați-vă că ați conectat cablul albastru neutru la borna marcată cu litera "N". Conectați cablul maro (sau negru) de fază la borna marcată cu litera "L". Cablul de fază trebuie menținut conectat permanent.

Înlocuirea cablului de conectare

Pentru a înlocui cablul de conectare, utilizați doar tipul H05V2V2-F T90 sau echivalent. Sectiunea cablului trebuie să suporte tensiunea și temperatura de lucru. Firul galben/verde de împământare trebuie să fie cu aproximativ 2 cm mai lung decât firul de fază maro (sau negru).

Încorporarea în mobilier

Atenție Instalați aparatul doar pe un blat de lucru cu suprafață plată.

Posibilități de încorporare

Dulap de bucătărie cu ușă

Panoul instalat sub plită trebuie să fie ușor de scos și să permită accesul ușor în cazul în care este necesară o intervenție de asistență tehnică.

a) Panou demontabil
b) Spațiu pentru conexiuni

Informații tehnice

Dimensiunile plitei

Lățime: 594 mm
Lungime: 510 mm

Element de mobilier de bucătărie cu cuptor

Dimensiunile locașului plitei trebuie să fie conforme cu instrucțiunile, iar mobilierul de bucătărie trebuie prevăzut cu orificii de aerisi-re pentru a permite un aflux continuu de aer. Conexiunea electrică a plitei se instalează separat de cea a cuptorului din motive de siguranță și pentru a permite o scoatere ușoară a cuptorului din mobilier.

Dimensiunile cavității plitei

Lățime: 560 mm
Lungime: 480 mm

Absorbția de căldură

Arzător rapid 3.0 kW
Arzător semi-rapid: 2.0 kW
Arzător auxiliar: 1.0 kW
PUTERE TOTALĂ:	G20 (2H) 20 mbar = 8.0 kWG30/G31 (3B/P) 30/30 mbar = 567 g/hG20 (2H) 13 mbar = 5.6 kW, doar pentru Rusia
Alimentare electrică:	230 V ~ 50 Hz
Categoria: II2H3B/P
Racordul la gaz: G 1/2"
Alimentare cu gaz: G20 (2H) 20 mbar
Clasa aparatului: 3

Diametre de by-pass

Arzător ∅ By-pass în 1/100 mm	Arzător ∅ By-pass în 1/100 mm
Auxiliar 28 Rapid 42
Semi-rapid 32

Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar

ARZĂTOR	PUTERE NORMALĂ ÎN KW	inj. 1/100 mm
Auxiliar 1.0 70
Semi-rapid 2.0 96
Rapid 3.0 119

Arzătoare de gaz pentru GPL G30/G31 30/30 mbar

ARZĂTOR	PUTERE NORMALĂ kW	inj. 1/100 mm	g/h
Auxiliar	1.0	50	73
Semi-rapid	2.0	71	145
Rapid	2.8	86	204

Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 13 mbar - numai pentru Rusia

ARZĂTOR	PUTERE NORMALĂ ÎN KW	inj. 1/100 mm
Auxiliar	0.9	80
Semi-rapid	1.4	105
Rapid	1.9	120

Protejarea mediului înconjurător

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informații detaliate

despre reciclarea acestui produs, vă rugăm să contactați biroul local, serviciul pentru eliminarea deșeurilor sau magazinul de la care l-ați achiziționat.

Materialele de ambalare

Materialele de ambalare sunt prietenoase cu mediul și pot fi reciclate. Compo-

nentele din plastic sunt identificate prin marcaje: >PE<,>PS<, etc. Aruncați materialele de ambalare ca și gunoi menajer în instalatiile pentru gunoi comunitare.

Obsah
