TT-501 - Pick-up Krüger&Matz - Manual de utilizare gratuit

Tip produs	Platine cu transmisie prin curea și USB
Sistem de antrenare	Transmisie prin curea
Viteze	33 și 45 rpm selectabile
Anti-derapare	0-4 g reglabil
Variație și flutter	<0,3% WRMS (JIS WTD)
Timp de pornire și oprire	<1 s
Răspuns în frecvență	100 Hz - 12 kHz
Raport semnal-zgomot	50 dB
Consum de energie	6 W
Alimentare	100-240 V; 50/60 Hz
Ieșiri	Nivel linie RCA (preamp încorporat), USB 1.1, AUX către PC
Port USB	USB 1.1 pentru conexiune PC/Mac
Bornă de împământare	Da, pentru împământarea platinei
Capac de praf	Inclus, detașabil
Suport de cap	Standard cu piuliță de blocare, acceptă cap de citire
Cap de citire inclus	Nu este specificat, suportul de cap suportă cap standard
Braț de ton	Complet manual cu ridicare și contragreutate
Covoraș anti-alunecare	Echipat pentru performanțe de scratch
Software inclus	Software de înregistrare Audacity
Sisteme de operare compatibile	Windows XP, Vista, 7; Mac OS X
Dimensiuni	Nu este specificat, probabil dimensiune standard de platină
Greutate	Nu este specificat
Construcție	Platou cu transmisie prin curea, curea de cauciuc, contragreutate din aluminiu
Piese de schimb	Curea, ac, cap de citire pot fi înlocuite de utilizator; suportul de cap este disponibil
Reparabilitate	Fără piese care pot fi înlocuite de utilizator în interior; consultați un service autorizat

Întrebări frecvente - TT-501 Krüger&Matz

Cum conectez platina la sistemul meu de boxe?

Utilizați mufele de ieșire RCA standard. Conectați la o intrare Line (de exemplu, AUX, CD) pe amplificatorul sau mixerul dumneavoastră. Nu utilizați intrarea PHONO deoarece platina are un preamplificator încorporat.

Pot înregistra vinil pe calculator?

Da, conectați platina la PC/Mac prin cablu USB. Instalați software-ul Audacity inclus. Deschideți Audacity, selectați USB Audio Codec ca intrare, apăsați înregistrare și coborâți brațul pe disc.

De ce sunetul este pocnitor?

Verificați următoarele: asigurați-vă că conectați la o intrare de nivel înalt (CD, AUX, nu PHONO). Curățați acul și vinilul. Verificați setările corecte ale contragreutății și anti-derapării.

Cum înlocuiesc capul de citire sau acul?

Desprindeți suportul de cap slăbind piulița de blocare. Scoateți capul vechi, atașați-l pe cel nou cu culorile corecte ale firelor (Alb L+, Albastru L-, Roșu R+, Verde R-). Reatașați suportul de cap și strângeți piulița.

Ce ar trebui să fac dacă platoul nu se învârte?

Verificați cureaua: întoarceți platoul, asigurați-vă că cureaua de cauciuc este atașată de inelul interior al platoului și nu este răsucită. De asemenea, verificați dacă este trecută peste axul motorului.

Cum reglez echilibrul brațului?

Rotați contragreutatea din spatele brațului până când brațul este perfect echilibrat orizontal. Aceasta este presetată din fabrică, dar poate fi reglată.

Pot conecta dispozitive externe precum un iPod?

Da, utilizați intrarea audio AUX TO PC de pe platină pentru a conecta un iPod, player MP3 etc. Acest lucru permite redarea prin ieșirea platinei.

De ce nu pot salva înregistrări ca MP3 în Audacity?

Trebuie să descărcați și să instalați codecul LAME MP3 de pe internet. După instalare, puteți exporta fișiere ca MP3.

Cum curăț platina?

Deconectați de la alimentare. Utilizați o cârpă moale, ușor umedă. Nu folosiți agenți chimici. Curățați acul cu o perie moale.

Care sunt măsurile de siguranță pe care ar trebui să le urmez?

Feriți de apă și căldură. Utilizați doar sursa de alimentare specificată. Copiii peste 8 ani și persoanele cu capacități reduse trebuie supravegheate. Nu îndepărtați capacul; nu există piese care pot fi înlocuite de utilizator în interior.

MANUAL DE UTILIZARE TT-501 Krüger&Matz

Va rugam sa cititi cu atentie manualul inainte de a utiliza aparatul si pastrati manualul pentru consultari ulterioare. Distribuitorul nu isi asuma nici o responsabilitate pentru posibilele daune cauzate de o utilizare necorespunzatoare a aparatului.

• Protejati aparatul de apa si umiditate.
- Nu amplasati produsul langa surse de caldura cum ar fi radiatoare, ventilatoare de caldura sau alte dispositive care produc caldura.
- Aparatul trebuie să fie conectat la reteaua de alimentare avand o tensiune corespunzatoare inscrisa in manualul de utilizare sau pe eticheta de pe aparat.
- Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani sau de catre persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, doar cu condiția ca aceștia să fie supravegheați sau instruiți în privința utilizării în siguranță a aparatului și să fi înțeles pericolele implicate. Copiii nu trebuie să se joace cu acest produs. Curățarea și întreținerea nu vor fi efectuate de catre copii, fără supraveghere.

- In caz de deteriorare, cablul de alimentare poate fi inlocuit doar de catre un service autorizat.

- Nu utilizați niciodată acest dispozitiv în cazul în care cablul de alimentare este deteriorat.

- Cand scoateti stecherul din priza, utilizand suprafata destinata prinderii. Nu trageti de cablu.

- Pastrati cablul departe de căldură, apa, umiditate, colturi ascuțite sau orice alt factor care poate deteriora aparatul sau cablul.

- In cazul in care aparatul nu va fi folosit pentru o perioada lunga de timp, deconectati-l de la sursa de alimentare.

- Triunghiul continand simbolul fulgerului va indica cazurile in care sanatatea dumneavoastra este in pericol (datorita electrocutarii, de exemplu).

- Semnul exclamarii in interiorul unui triunghi indica riscuri deosebite in utilizarea sau punerea in functiune a aparatului.

- Scoateti INTOTDEANUA stecherul din priza inainte de a curata dispozitivul. Curatati aparatul cu un material textil uscat si usor umezit. Nu folosiți solutii abrazive de curățare, deoarece acestea pot deteriora suprafața aparatului.

- Asezati dispozitivul pe o suprafață uscată, plata și stabilă.

- Nu utilizati accesorii care nu sunt neautorizate deoarece pot deteriora produsul.

- ATENTIE: Pentru a reduce riscul aparitiei unui soc electric, nu desfaceti aparatul. Nu sunt componente pentru service in interior. Pentru reparatii apelati doar la un service autorizat.

- Nu obturati orificiile de aerisire.

- Cand este furtuna cu descarcari electrice sau produsul nu este utilizat o lunga perioada de timp, deconectati-l de la reteaua de alimentare.

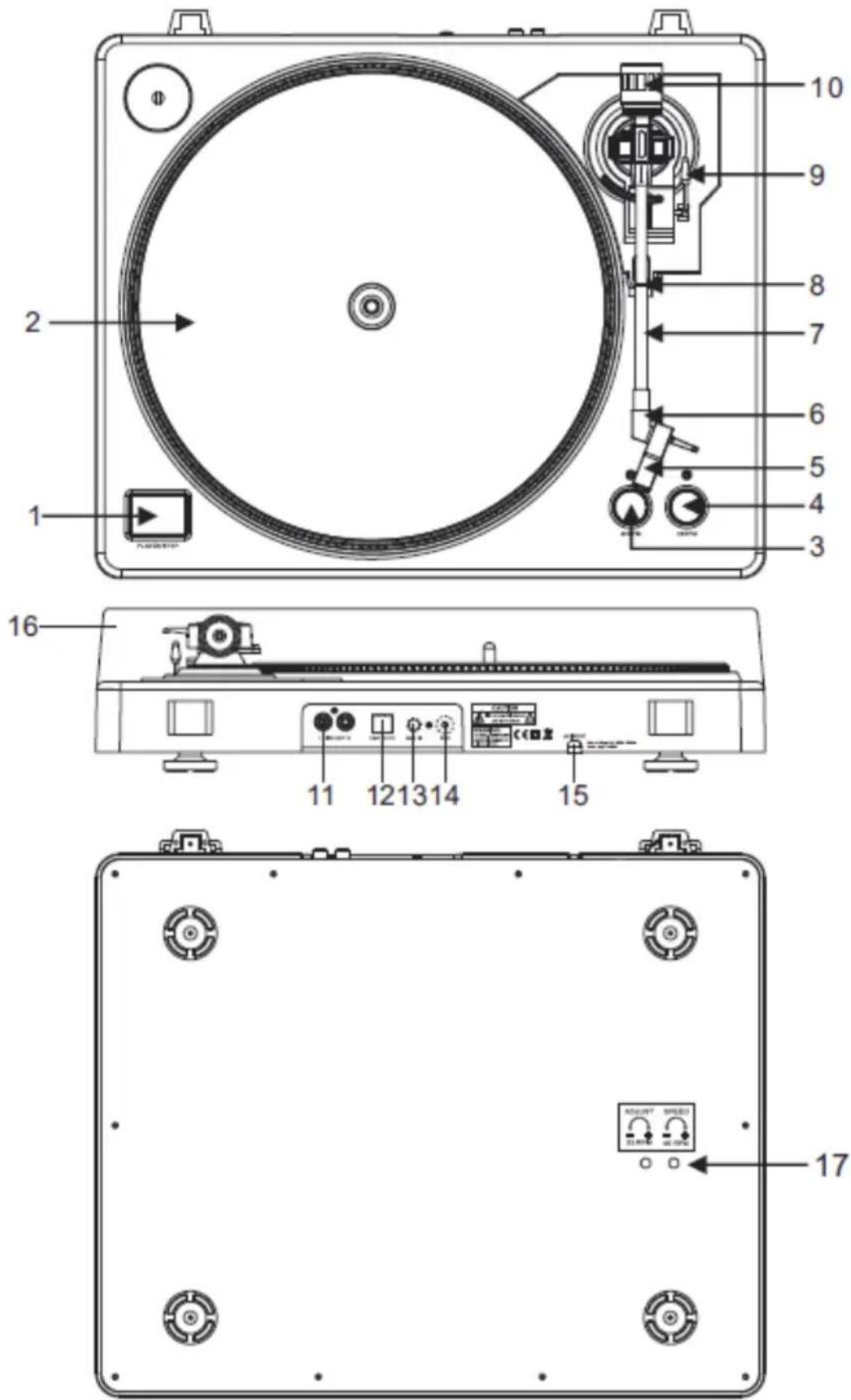

DESCRIERE PRODUS

1. Brat pick-up cu functie de pornire/oprire

Apasati acest buton pentru a porni/opri platanul.

1. Platan

Nota: platanul este echipat cu un covoras anti-alunecare, pentru o usoara manipluare a discurilor de vinil pentru efecte de tip scratch.

1. Selector viteza de 33 rpm
2. Selector viteza de 45 rpm
3. Protectie cap pick-up

Instalati capul pick-up-ului aici. Pe durata instalarii, atasati protectia capului de pick-up pentru a preveni deteriorarea acestuia. Atasati firele dupa cum urmeaza:

• Alb (L+) canal stanga +
- Albastru (L -) canal stanga -
- Rosu (R+) canal dreapta +
- Verde (R-) canal dreapta -

Atasati protectia prin introducerea prin partea frontala a bratului si apoi prin rotirea dispozitivului in sens orar pentru blocarea acestuia.

Brat pick-up cu actionare complet manuala. Pentru a incepe redarea, amplasati usor capul de redare pe discul de vinil, utilizand suportul pentru prindere de pe protectie SAU utilizati dispozitivul de ridicare al bratului.

1. Stand brat pick-up cu blocare

Mansonul de blocare din aluminiu este utilizat pentru securizarea ansamblului capului de redare.

Controleaza miscarea de ridicare si coborare a bratului pick-up-ului.

1. Contragreutate

Prin reglarea acesteia se asigura presiunea optima a capului de redare pe discul de vinil. Contragreutatea este reglata perfect din fabrica si nu necesita reglaj suplimentar decat in cazul in care se deregleaza (ca urmare a unor socuri mecanice de ex.).

1. Iesire L & R

Aceasta este iesirea standard (mufe RCA) pentru conectare la un dispozitiv DJ sau la intrarea phono/linie a unui amplifieror extern.

1. Soclu USB

Inrtoduceti un dispozitiv USB. Lungimea cablului USB nu trebuie sa depaseasca 3 m.

1. AUX TO PC

Intrare audio pentru conectare iPod, MP2 player, etc. la un PC.

1. Masa

Masa pentru conectare pick-up. Utilizati totdeauna aceasta conexiune cand utilizati pick-up-ul. (cablul de conectare trebuie sa aiba fir de masa).

1. Cablu alimentare

Cablul de alimentare la retea trebuie conectat la alimentare DUPA ce s-au efectuat toate conexiunile audio.

1. Capac de protectia impotriva prafului

Inchideti capacul de protectie cand nu utilizati aparatul pentru a-l proteja impotriva prafului.

1. Reglari

Vitezele au fost reglate din fabrica. In caz de nevoie, utilizati aceste reglaje pentru modificarea vitezei de redare.

Atentie: Setarile incorecte pentru pick-up pot duce la performante scazute, instabilitate platan sau chiar deteriorarea motorasului aparatului.

1. Cureaua de antrenare din cauciuc este preinstalata din fabrica pe platan. Oricum, este bine sa verificati – intoarceti platanul si verificati cureaua sa fie instalata si sa nu fie rasucita. Daca pe durata transportului cureaua a fost scoasa, puneti-o la loc prin pozitionarea ei pe canalul de antrenare de pe platan asa cum se arata in figura nr. 1.
2. Amplasati platanul pe centrul axului si apasati ferm in jos. Rotiti platanul pana cand axul motorului este vizibil prin un adintre gaurile platanului. Verificati ca acesta sa se roteasca uniform si sa nu se clatine excesiv.
3. Treceti degetul prin gaura, prindeti cureaua de antrenare din cauciuc si pozitionati-o pe canalul de antrenare de pe axul motorului. Aveti grija sa nu rasuciti cureaua. Verificati apoi ca platanul sa se roteasca uniform. Daca cureaua este instalata corect, exista o tensiune usoara in aceasta care va opri platanul dupa rotirea libera a acestuia.

PREZENTARE SOFTWARE AUDACITY

Nota: Verificati ca programul sa fie instalat inainte de a incepe.

Setarea calculatorului pentru utilizarea programului Audacity

1. Conectati o sursa de semnal de intrare la unitate
2. Conectati cablul USB la calculator
3. Instalati programul Audacity recording software
4. Deschideti programul Audacity
5. Selectati Preference din fila Edit din meniul Audacity

Inregistrarea albumelor cu Audacity

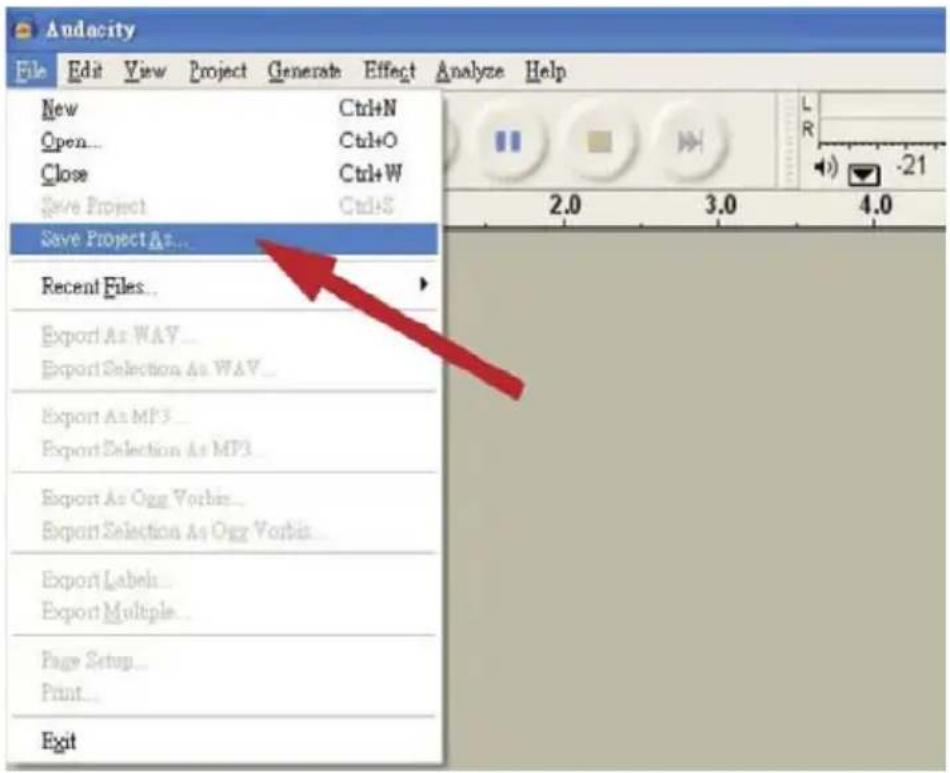

1. Salvarea unui project

• Programul Audacity scrie toate schimbarile si fisierele audio inregistrate intr-un director denumit projefcftname_data, care este localizat in locul in care ati salvat proiectul
• Prin urmare, selectati Save project din Audacity File tab si alegeti o locatie si un nume pentru proiectul dvs.
• Retineti ca atunci cand porniti un proiect Audacity nou, doar optiunea din meniu "Save As..."este disponibila.

- Setati pick-up-ul USB sa redea un cantec sau un album pe care doriti sa-l inregistrati.

- Apasati butonul rosu RECORD pentru a incepe înregistrare.

- Coborati bratul pick-up-ului pe discul de vinil Lower tone arm on USB Turntable onto album si urmariti piesa pe care doriti sa o inregistrati.

- Apasati pe butonul albastru pentru pauza din nou pentru a continua.

- Apasati pe butonul de stop galben.

Puteti acum sa incepeti sa faceti inregistrari si sa explorati capacitatile de editare ale

Retineti ca puteti utiliza functia Undo aproape nelimitat atata timp cat proiectul este deschis spre editare.

Nota: Inregistrarile direct pe CD nu pot fi comandate direct din programul Audacity. Pentru aceasta, trebuie sa utilizati un program de scriere CD-uri.

DEPANARE

Problema Rezolvare posibila
Software
Nu se poate auzi inregistrarea pe durata inregistrarii	activati „software playthrough” in programul Audacityverificati sursa inregistrarii (USB Audio Codec)verificati setarile de volum la calculator
Nu se pot inregistra melodii cu extensia MP3	descarcati LAME MP3-Codec de pe internet
Nu se poate inregistra • conectati intai player-ul la calculator apoi porniti programul AUDACITY
Se poate inregistra doar MONO	aceste probleme apar mai ales la sistemul de operare VISTA. Selectati in Windows config recording source ca „stereo” nu „mono” sau „microphone”
Player
Sunet cu pocnituri • verificati ca player-ul sa fie conectat la intrarea de nivel inalt (high-level-input) la amplificator. Aceste intrari pot fi: CD, AUX, TAPE. Intrarea PHONO nu este recomandata. Player-ul are incorporat un preamplificator.curatati capul pick-up-ului si discul de vinilverificati daca setarea contragreutatii este corectaverificati daca este corect setat nivelul anti-skating-level
Inregistrarea directa nu este posibila	stick-ul USB sau cardul este protejat la scriereverificati fisierul sistem (FAT16)

SPECIFICATII

• Consum: 6 W
  • Raspuns in frecventa: 100 Hz-12 kHz
• Raport semnal/zgomot: 50 dB
• Două viteze: 33, 45 RPM
  • Anti-alunecare 0-4 g
  • Vibratii: <0,3% WRMS (JIS WTD)
• Software Audacity
• Timp de restart si oprire < 1s
  • Angrenaj prin curea
• lesire USB - se conectează direct la calculator
  • Port USB 1.1 (Windows XP, Vista, 7; Mac OS X)
• Preamplificator de linie incorporat cu iesiri RCA
• Capac praf
• Alimentare: 100-240 V; 50/60 Hz

MAI MULTE INFORMATII

Pentru mai multe informatii, vizitati site-ul www.krugermatz.com pentru a afla mai multe informatii si despre alte produse si accesorii.

In cazul in care aveti nevoie de lamuriri suplimentare consultati rubrica Intrebari Frecvente si Raspunsuri.

Specificatiile sunt supuse schimbarilor fara notificare prealabila.

Romania

Reciclarea corecta a acestui produs

(reziduuri provenind din aparatura electrica si electronica)

Marcajale de pe acest produs sau mentionate in instructiunile sale de folosire indica faptul ca produsul nu trebuie aruncat impreuna cu alte reziduuri din gospod arie atunci cand nu mai este in stare de functionare. Pentru a preveni posibile efecte daunatoare asupra mediului inconjurator sau a san ata tii oamenilor datorate evacuarii necontrolate a reziduurilor, vă rugăm să separați acest produs de alte tipuri de reziduuri si să-l reciclati in mod responsabil pentru a promova refolosirea resurselor materiale. Utilizatorii casnici sunt rugati să ia legatura fie cu distribuitorul de la care au achizitionat acest produs, fie cu autoritatile locale, pentru a primi informatii cu privire la locul si modul in care pot depozita acest produs in vederea reciclarii sale ecologice. Utilizatorii institutionali sunt rugati să ia legatura cu furnizorul și să verifice condițiile stipulate in contractul de vanzare. Acest produs nu trebuie amestecat cu alte reziduuri de natura comerciala.

Distribuit de Lechpol Electronics SRL, Republicii nr. 5, Resita, CS, ROMANIA.
