| Tip produs | Masă de gătit pe gaz |
| Marcă | Candy |
| Model | CPG64SGTF JV |
| Număr de arzătoare | 4 |
| Tip arzătoare | Auxiliar, Semi-rapid, Rapid, coroană cvadruplă |
| Dimensiuni (L x P) | 595 x 510 mm |
| Alimentare electrică | 220-240 V ~ 50-60 Hz, 15 W |
| Alimentare gaz | Gaz natural G20 (20 mbar) sau butan/propan G30/G31 (28-30 mbar) |
| Putere totală gaz | 9,25 kW (G20) |
| Siguranță | Termocuplu pe fiecare arzător (oprire gaz dacă flacăra se stinge) |
| Aprindere | Electronică integrată |
| Clasă de instalare | 3 |
| Material | Oțel inoxidabil |
| Curățare | Apă cu săpun, nu utilizați un aparat de curățat cu abur |
| Piese de schimb disponibile | Injectoare, arzătoare, grătare |
Întrebări frecvente - CPG64SGTF JV CANDY
Întrebările utilizatorilor despre CPG64SGTF JV CANDY
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aragaz în format PDF gratuit! Găsiți manualul dvs. CPG64SGTF JV - CANDY și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CPG64SGTF JV mărcii CANDY.
MANUAL DE UTILIZARE CPG64SGTF JV CANDY
- Instructiuni pentru instalator ....41
1.1. Incorporare 41
1.2. Amplasare....41 - Conexiunea electrică (numai pentru G.B.)....41
2.1. Conexiunea electrică 41
2.2. Conectarea la gaz (numai pentru G.B.) 41
2.3. Adaptarea la diverse tipuri de gaz 42
2.4. Reglarea flăcării minime 42 - Utilizarea plitei Instructiuni de utilizare ....42
3.1. Utilizarea arzătoarelor 42 - Întreținere și curățare ....43
- Service 43
- Protejarea mediului ....43
Gas Type Tables 44-45-46
TARTALOMJEGYZÉK
HU
Plita poate fi instalată în orice blat de lucru care rezistă la o temperatură de până la 100°C și are o grosime de 25-45 mm. Dimensiunile cadrului în care poate fi incorporată plita sunt indicate în Figura 2.
Dacă plita va fi fixată în apropierea unui corp de mobilier, distanța dintre plită și corpul de mobilier trebuie să fie de cel putin 15 cm ( vezi Figura 4); distanța dintre plită și peretele din spate trebuie să fie de cel puțin 5,5 cm.
Distanța dintre plită și orice corp de mobilier sau aparat (ex. Hotă) situat deasupra plitei trebuie să fie de minimum 70 cm (Figura 4).
Dacă există un spațiu care este accesibil între plita incorporabilă și cavitatea de sub aceasta, este recomandat să fie fixat un panou de izolare (din lemn sau un material similar) (Figura 3).
Important Diagrama din figura 1 arată modul de aplicare a garniturii de etanşare.
Plita se fixează cu ajutorul clemelor de fixare furnizate și se utilizează găurile de la baza aparatului.
Dacă instalați o plită de 60 cm deasupra unui cuptor care nu este prevăzut cu sistem de ventilație pentru răcire, se recomandă realizarea unor fante de aerisire în corpul de mobilier pentru a permite circulația corectă a aerului.
Dimensiunea acestor fante de ventilație trebuie să fie de cel puțin 300 cm² și să fie amplasate așa cum se poate observa din Figura 5.
Dacă instalați o plită de 75 cm deasupra unui cuptor, acesta trebuie să fie prevăzut cu ventilator pentru răcire.
1.1. AMPLASARE
Acest aparat trebuie instalat în conformitate cu reglemetările în vigoare și trebuie amplasat în locații în care este asigurată o bună ventilare. Înainte de a utiliza acest aparat, vă recomandăm să citiți cu atenție manualul de utilizare.
Avertizare Acest aparat trebuie conectat la o priză prevăzută cu împământare.
Acest aparat este destinat numai pentru uz casnic. Conexiunea la sursa de alimentare trebuie efectuată de către un electrician autorizat, care să respecte toate reglemetările în vigoare referitoare la instalare. Aparatul trebuie conectat la o priză adecvată o priză cu 3 pini de 13 amp nu este adecvată. Trebuie să existe un comutator bipolar și circuitul trebuie să aibă o siguranță de protecție adecvată. Mai multe detalii referitoare la sursa de alimentare pentru acest produs se regăsesc în manualul de utilizare și pe plăcuța cu date tehnice a produsului. În cazul în care cablul de alimentare al plitei nu este suficient de lung și va trebui înlocuit cu un altul mai lung, trebuie să utilizați un cablu rezistent la temperaturi ridicate.

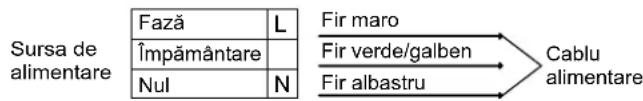

Firele cablului de alimentare trebuie conectate astfel: CONECTARE TERMINAL
Fir galben și verde împământare
Fir albastru Nul
Fir maro Fază
Observație: Vă rugăm să verificați ca împământarea să fie realizată corect. În cazul în care apar defectiuni ca urmare a unei împământări realizate incorrect, producătorul își declină orice responsabilitate.
2.1. CONEXIUNEA ELECTRICĂ
Verificați informațiile de pe plăcuța cu date tehnice, situată pe exteriorul aparatului, pentru a vă asigura că sursa de alimentare la care va fi conectată plita este corespunzătoare.
Înainte de a realiza conectarea, verificați împământarea.
În conformitate cu legea, aparatul trebuie conectat la o priză prevăzută cu împământare. În cazul în care această recomandare nu este respectată, producătorul își declină orice responsabilitate pentru eventualele pagube sau avarii care se produc. În situația în care cablul de alimentare nu este prevăzut cu un ștecher, respectați diagrama de conectare a firelor. Cablul pentru împământare este colorat în verde și galben. Ștecherul trebuie să fie întotdeauna accesibil.
În cazul în care plita este conectată direct la sursa de alimentare, trebuie montat un întrerupător de circuit.
Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit de către un electrician autorizat, astfel încât să se evite orice risc.
Firul pentru împământare (colorat în verde și galben) trebuie să fie cu 10 mm mai lung decât firele pentru fază și nul.
Secțiunea cablului utilizat trebuie să fie corespunzătoare cu puterea absorbită a plitei.
Vă rugăm să verificați plăcuța cu date tehnice pentru mai multe detalii și cablul de alimentare trebuie să fie unul din următoarele tipuri H05RR-F, H05VV-F, H05V2V2-F.
2.2. CONEXIUNEA LA GAZ
Aceste instrucțiuni sunt destinate numai personalului calificat iar instalarea trebuie efectuată cu respectarea reglementărilor în vigoare (Numai pentru G.B.: conectarea la gaze trebuie efectuată numai de către un instalator autorizat pentru gaze).
În timpul efectuării oricăror operațiuni, aparatul trebuie să fie deconectat de la sursa de alimentare cu energie electrică.
Pe plăcuța cu date tehnice aplicată pe aparat este indicat tipul de gaz la care trebuie conectată plita. Conectarea la sursa de alimentare cu gaz sau la butelie trebuie efectuată numai după ce s-a verificat ca aparatul să fie reglat pentru tipul de gaz cu care va fi alimentat. Dacă reglajele nu sunt corecte, citiți instructiunile din paragrafele următoare pentru a realiza modificările pentru diverse tipuri de gaz.
Pentru gaz lichid (butelie) trebuie utilizate regulatoare de presiune care să corespundă cu standardele naționale în vigoare. Utilizați numai conducte, piulițe și garnituri de etanșare care respectă standardele naționale în vigoare.
Pentru unele modele este funizată o conexiune conică pentru instalare în tările în care acest tip de conexiune este obligatorie; în figura 8 sunt illustrate diversele tipuri de conexiuni (CY = cilindric, CO = conic). În oricare dintre situații, partea clindrică a conexiunii trebuie conectată la plită.
Dacă realizați conexiunea la sursa de alimentare cu gaz prin intermediul unor tuburi rigide, lungimea maximă a tubului nu trebuie să depășească 2 metri.
Pentru a evita orice deteriorări ale plitei, vă rugăm să efectuați instalarea parcurgând următoarele etape (figura 6).
1) Așa cum este ilustrat, fixați părțile componente în următoarea ordine;
A: Adaptor cilindic tată 1/2
B: Garnitură 1/2
C: Adaptor gaz cilindric-cilindric sau cilindric - conic mamă 1/2
2)Strângeți îmbinările cu o cheie, având grijă ca tuburile să fie răsucite corect.
3) Fixați adaptorul C la sursa de alimentare cu gaz prin intermediul unei țevi rigide din cupru sau a unei țevi flexibile din inox.
IMPORTANT: pentru verificarea finală a etanseității conexiunilor, utilizați o soluție de apă cu săpun. NU UTILIZAȚI FLACĂRĂ. De asemenea, verificați ca țeava flexibilă să nu vină în contact cu părți mobile ale corpului de mobilier (de exemplu, un sertar) și să nu fie amplasată în locații în care poate fi deteriorată.
Avertizare: Dacă se simte gaz în apropierea plitei, opriți imediat alimentarea cu gaz și luați legătura cu un specialist. NU încercați să identificați zona de scurgere a gazelor cu ajutorul unei flăcări.
2.3 ADAPTAREA PLITEI LA DIVERSE TIPURI DE GAZ
Pentru a adapta funcționarea plitei la diverse tipuri de gaz, procedați astfel:
- Scoateți suporturile și arzătoarele
- Introduceți o cheie hexagonală (7 mm) prin suportul arzătorului (Figura 7)
- Deşurubați injectorul și înlocuiti-l cu un injector adecvat pentru tipul de gaz ce va fi utilizat (vezi tabelul pentru tipul de gaz).
2.4 REGLAREA FLĂCĂRII MINIME
După aprinderea arzătoarelor, rotiți butonul de control pe setarea minimă și scoateți butonul (poate fi scos ușor prin apăsare).
Utilizați o şurubelniță cu cap drept, mică, pentru a roti şurubul de reglare, așa cum se poate observa din Figura 9. Rotiți şurubul în sensul acelor de ceasornic pentru a reduce intensitatea flăcării și rotiți în sens invers acelor de ceasornic pentru a mări intensitatea flăcării. Realizați aceste reglaje pentru a obține o flacără cu înălțimea de 3 sau 4 mm și apoi puneți butonul la loc.
Dacă sursa de alimentare este GPL șurubul trebuie rotit până la capăt (în sensul acelor de ceasornic).
După realizarea unui reglaj pentru un nou tip de gaz, înlocuiti plăcuța de pe aparat cu o plăcuță pe care să fie indicat noul tip de gaz utilizat.
3. UTILIZAREA PLITEI INSTRUCTIUNI DE UTILIZARE
Acest aparat trebuie utilizat numai în scopul pentru care a fost creat și anume, pentru uz casnic, pentru prepararea mâncării. Utilizarea în alte scopuri este considerată improprie și periculoasă. Producătorul nu se consideră responsabil pentru eventualele pagube și deteriorări care apar ca urmare a unei utilizări necorespunzătoare a acestui aparat.
Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capabilități fizice, senzoriale sau mentale reduse sau care nu cunosc modul de utilizare al acestuia, decât sub stricta supraveghere a unui adult responsabil pentru siguranța acestora. Nu permiteți copiilor să se joace cu acest aparat.
3.1 UTILIZAREA ARZĂTOARELOR
Pentru a aprinde arzătoarele, așezați un aprinzător în apropierea arzătorului, apăsați pe aprinzător și rotiți butonul corespunzător arzătorului în sens invers acelor de ceasornic.
Dacă nu ati folosit arzătoarele timp de câteva zile, așteptați câteva secunde înainte de a aprinde arzătorul, pentru a permite eliminarea aerului de pe țevi.
Pentru aparatele prevăzute cu aprindere electrică:
- Împingeti și rotiți butonul corespunzător arzătorului în sens invers acelor de ceasornic, către simbolul de aprindere
- Aprindeți arzătorul prin apăsarea butonului pentru aprindere
Pentru plitele cu aprindere automată pur și simplu apăsați butonul corespunzător arzătorului și rotiți-I către simbolul de aprindere.
Sistemul de aprindere va continua să genereze scânteie atât timp cât butonul de control este menținut apăsat.
Dacă arzătorul nu se aprinde în 5 secunde, rotiți butonul în poziția 0 și repetați operațiunea.
Pentru modelele prevăzute cu supapă de siguranță (la care fluxul de gaz este întrerupt dacă flacăra se stinge accidental) arzătoarele se aprind așa cum este descris mai sus, însă trebuie să fiți foarte atenți.
Înainte de a pune plita în funcțiune, verificați ca arzătoarele și coroanele arzătoarelor să fie corect așezate.
RECOMANDĂRI GENERALE
Pentru rezultate de preparare cât mai bune, trebuie să utilizați recipiente cu baza plată. Dimensiunea bazei recipientului trebuie să se potrivească dimensiunii arzătorului utilizat, așa cum este prezentat în Tabelul A:

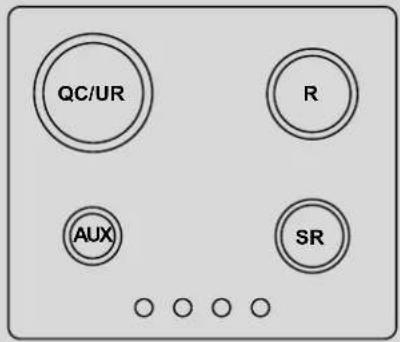

| Tlp arzător | ∅ tigaie/cratiță (cm) | |
| AUX | Arzător auxiliar | 12 - 18 |
| SR | Arzător semi rapid | 18 - 24 |
| R | Arzător rapid | 24 - 26 |
| UR | Arzător ultra rapid | 24 - 28 |
| QC | Arzător cu inel dublu | 24 - 28 |
Tabelul A
Pentru recipientele mai mici va trebui să reglați intensitatea flăcării, astfel încât aceasta să nu depășească baza recipientului. Nu utilizatii recipiente cu bază concavă sau convexă.
AVERTIZARE: Dacă flacăra se stinge accidental, rotiți butonul corespunzător arzătorului respectiv în poziția oprit și nu încercați să reaprindeți arzătorul decât după 1 minut.
Dacă, în timp, robinetul de gaz devine rigid, acesta va trebui uns. Această operațiune trebuie efectuată numai de către un specialist.
4. ÎNTRETINERE ŞI CURĂȚARE
Înainte de a curăța plita, lăsați-o să se răcească. Scoateți ștecherul din priză sau (dacă este conexiune directă) deconectați aparatul de la sursa de alimentare cu energie.
Nu utilizați substanțe abrazive, detergenti corozivi, agenti de înnălbire sau substanțe acide. Nu aplicați substanțe alcaline sau acide (suc de lămâie, oțet etc.) pe suprafețele emailate, lăcuite sau din inox.
AVERTIZARE Nu utilizati aparate cu abur pentru a curata plita.
Pentru curățarea suprafetelor din email, lăcuite sau cromate, utilizați o soluție de apă și detergent lichid sau un detergent care să nu fie caustic. Pentru suprafetele din inox, utilizați o soluție specială pentru curățarea inoxului.
Arzătoarele pot fi spălate cu o soluție de apă cu detergent lichid. Pentru a le reda strălucirea originală, puteți utiliza o soluție specială pentru curățarea suprafețelor din inox. După curățare, ștergeți bine arzătoarele și așezați-le la loc.
Este foarte important ca arzătoarele să fie așezate corect.
Arzătoare și suporturi cromate
Arzătoarele și suporturile cromate au tendința de a se decolora în timp. Acest fapt nu va influența performanțele de utilizare ale plitei.
Pentru piese de schimb, vă rugăm să luați legătura cu centrele de service autorizate.
5. SERVICE
Înainte de a apela la service, vă rugăm să verificați următoarele:
• Dacă stecherul este corect introdus în priză
• Dacă alimentarea cu gaz este corectă
În cazul în care defectiunea nu poate fi detectată:
Opriți imediat funcționarea aparatului și luați legătura cu un centru
de service autorizat. NU ÎNCERCAȚI SĂ REPARAȚI
DUMNEAVOASTRĂ APARATUL!
6. PROTECTIA MEDIULUI
Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale resortate. Ele trebuie predate la punctele municipale de colectare, societatile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).
Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acesotra. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate. Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1). Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori ( în cazul în care se achiziționeaza de echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.
Declaratie de conformitate: Acest aparat și părțile care vin în contact cu alimentele respectă reglemetările stipulate în Directiva 89/109 CEE.
CE Aparatul este în conformitate cu Directivele Europene 73/23/CEE și 89/336/CEE, înlocuite de 2006/95/CE și 2004/108/CE, precum și cu amendamentele ulterioare.
Importer: CANDY HOOVER ROMANIA SRL
Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucuresti
Tel/Fax: 021 318 32 97; 021 318 32 98
Tabelul 1
| PLITE INCORPORABILE | |||||
| Arzător | 1 | 1 | 2 | 3 | 2 |
| 4 gazQC / R / SR / AUX | 4 gazUR / R / SR / AUX | 5 gazQC / 2R / SR / AUX | 4 gazQC / R / SR / AUX | 5 gazUR / 2R / SR / AUX | |
| Tip/referință | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Dispozitiv detectare probleme flacără | DA | DA | DA | DA | DA |
| Arzător auxiliar (AUX ∅ 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Arzător cu inel dublu (QC ∅ 135 mm) | 1 | - | 1 | 1 | - |
| Arzător ultra rapid (UR ∅ 110 mm) | - | 1 | - | - | 1 |
| Arzător semi rapid (SR ∅ 75 mm) | 1 | 1 | 1 | 1 | 1 |
| Arzător rapid (R ∅ 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Tip gaz instalat / Putere | |||||
| Putere | 9.25 kW | 8.75 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metan) | 881 L/h | 833 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (GPL) | 673 g/h | 636 g/h | 854 g/h | 673 g/h | 818 g/h |
| Clasa de instalare | 3 | 3 | 3 | 3 | 3 |
| Voltaj / Frecvență V / Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Putere intrare | 15 W | 15 W | 15 W | 15 W | 15 W |
| Aprindere electrică | DA | DA | DA | DA | DA |
| Dimensiuni produs | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
Acest produs este destinat pentru uz casnic.
123
Producătorul nu se face responsabil pentru erorile de printare din acest manual. Ne rezervăm dreptul de a realiza modificări asupra produselor fără a afecta caracteristicile privind siguranța sau funcționarea. Versiunea în limba engleză este de referință.
