MANUAL DE UTILIZARE BHC66500 Hansa

Plita electrică „Hansa” cuprinde astfel de calități ca simplitate efectivitate garantată în exploatare. După ce veți lua cunoștință cu prezenta instrucțiune nu veți avea dificultăți în serviciul plitei electrice.

Plita electrică, înainte de ambalaj și punere în vînzare a fost testată în domeniile capacitatea de funcționare și siguranță.

Rugăm înainte de conectare cu atenție să luați cunoștință cu instrucțiunea de exploatare. Respectând toate instrucțiunile veți evita exploatarea incorrectă.

Păstrați instrucțiunea în locul accesibil. Pentru a evita accidente este necesar să respectați principiile instrucțiunii de exploatare.

Mentiune!

Instalația este necesar de deservit numai după executarea prezentei instrucțiuni.

Instalația este predestinată numai pentru prepararea bucatelor. Necorespunderea în folosire (de exemplu pentru încălzirea încăperilor) poate vi periculoasă.

Producătorul lasă după sine dreptul de a întroduce modificări, ce nu influențează asupra funcționării instalatiei.

CUPRINSUL

Principiile de bază....52

Indicațiile de siguranță....54

Descrierea instalatiei....59

Instalarea 61

Operare....65

Încrijirea și curățirea....73

Situațiile exceptionale....74

Date tehnice....75

Observație. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului de- vin fierbinți în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capa-cități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozi-tivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita cu inducție poate fi periculoasă și poate cauza incendii.

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasăți nici un fel de lucruri pe suprafața de fierbere.

Observație. Dacă suprafața este fisurată opriți cu- rentul pentru a evita pericolul de electrocutare.

Nu se recomandă comandarea dispozitivului cu ajutorul ceasului extern sau cu ajutorul sistemului de comandă de la distanță.

Pentru curățarea aparatului nu se recomandă folosirea dispozitivelor de curățare cu ajutorul aburilor.

MENTIUNI DE SIGURANTĂ

• pînă la startul inițial a plitei de încălzire ceramice, este necesar de făcut cunoștință cu instrucțiunea de exploatare. Astfel, va fi păstrată sguranța și vor fi evitate situațiile de garanție;
• în caz de instalare a plitei de încălzire în apropierea aparatului de radio, televizorului sau altui obiect de imitare, este necesar de verificat corectitudinea funcționării telecomandei;
• plita de încălzire trebuie să fie instalată de un specialist calificat;
• nu se poate de instalat plita în apropierea instalațiilor frigorifice;
• mobila în care este instalată plita, este necesar să fie statornică pentru temperatură de 100 Acestă condițiiie ține de toate suprafețe, exclusiv suprafețe din plastic, clei și lac;
• plita de încălzire este nercesar de folosit numai după instalarea ei în mobila de bucătărie. Astfel se exclude atingerea de fire electrice;
• Reparația instalațiilor poate efectua numai specialist calificat. Reparația necalitativă este foarte pericoloasă pentru consumator;
• Plita se deconeactează de la instalația electrică numai după deconectarea de la piedica de siguranță sau scoaterea ștepselului din priză;
• Trebuie să avem grijă ca, copiii să nu se joace cu aparatul. Copii pot să răstoarne cratițele de pe plită și să primească arsuri;
• Acest aparat nu este destinat pentru a fi folosit de către persoane ( inclusiv copii ) care sunt handicapate fizic, psihic sau cu simțuri parțial limitate, sau persoane care nu cunosc sau nu au avut experiență cu aparatul; ele pot folosi aparatul sub supraveghere sau conform instrucției de folosire transmisă de către persoanele care răspund de siguranța lor.
• Indicatorul instalat de încălzire restantă ne dovedește că plita mai este conectată sau fierbinte;
• în cazul instalării prizei în apropierea sferei termice, trebuie să atrageți atenția ca firul de alimentare cu curent electric să nu se atingă de suprafețe încinse;
• în caz de folosire a uleiurilor sau grăsimilor, nu lăsați plita fără supraveghere, ca să nu apară pericol de incendiu;
• nu folositi veselă din masă plastică și folie din aluminiu, deoarece ea se topește sub influența temperaturei ridicate și pot deteriora plita;
• nu permiteți ca pe sfera de încălzire încinsă să cadă zahăr, acid de lămîie, sare și altele;
• în caz de cădere peste sferă a zahărului sau masei plastice nici într-un caz nu deconectați plita, este mecesar doar să radeți cu un obiect ascuțit. Păstrați mîinile de arsuri,
• folosiți numai cratițe cu fund plat ca să evitați aparența unor zgîrîieturi pe suprafață;
• suprafața încălzitoare este rezistentă la temperaturi ridicate, cît și la scăzute;
• nu permiteți căderea peste plita ceramică a obiectelor grele, vaselor cu condimente, aceasta poate aduce la aparența fisurilor și stratificării pe suprafața plitei ceramice;

MENTIUNI DE SIGURANTĂ

• prin aceste stricăciuni bucatele ce fierb pot numeri pe elementele plitei ce sunt sub tensiune;
• în cazul depistării stricăciunilor pe suprafața plitei este necesar de deconectat urjent plita de la rețea electrică. Pentru aceasta este necesar de deconectat apărătorul sau de scos ștepselul din priză, După ce este necesar să vă adresați în centrul de deservire;
• respectați regulile de îngrijire și curățire a plitei. în caz de folosire incorectă a plitei garanția se consideră nulă.
• nu folosiți plita ca fund pentru tăiere sau ca masă de lucru;
• nu se recomandă așezarea pe suprafața plitei a obiectelor din metal (cuțite, furculițe, capace) pentru că ele pot fi supraîncălzite;
• nu montați plita de bucătărie asupra cuptorului fără ventilator, asupra mașinei de spălat vesela, frigiderului, frizerului sau mașinei de spălat;

ECONOMISIREA ENERGIEI

Acela, care utilizează cu grijă energia electrică nu doar își economisește propriii bani, dar respectă și mediul înconjurător. În felul următor:

Deci, haideți să-i ajutăm mediului înconjurător, naturii - prin economisirea energiei electrice! Aceasta puteți realiza în felul următor:

- Utilizarea vaselor corespunzătoare pentru prepararea bucatelor.

Cratițe cu fundul plat și gros permit economisirea a pînă la 1/3 din energie. Vasele trebuie acoperite cu capace – în caz contrar se consumă de 4 ori mai multă energie!

- Vasele pentru prepararea bucatelor trebuie să corespundă diametrului sferei.

Fundul vasului nu poate fi mai mic, decît ochiul plitei (zona de încălzire).

- Suprafața instalației și fundurile vaselor trebuie păstrate în curățenie.

Murdăria – încurcă transmiterea căldurii – murdărirea excesivă poate fi înlăturată doar prin utilizarea soluțiilor cu efect puternic, care sunt dăunătoare mediului înconjurător.

- Fără necesitate „nu ridicati capacul”.

- Nu instalati instalația în apropierea frigiderilor/ congelatoarelor.

Consumul de energie electrică se va mări, fără necesitate

SCOATEREA AMBALAJULUI

Pe parcursul transportării instalația este protejată cu ambalaj. După despachetarea instalației rugăm să înlăturați elementele de ambalaj prin metoda ce nu dăunează mediului înconjurător.

Toate materiale folosite în producerea elementelor ambalajului sunt ecologice și pot fi întoarse. Ele sunt indicate cu semne specilale.

Mentiune! Materialele de înpachetare (săculețe din polietilen și altele) este necesar de îndepărtat de la copii.

LICHIDAREA INSTALATIILOR UZATE

După expirarea termenului de exploatare, instalația dată nu se lichidează împreună cu alte deșeuri comunale, el trebuie predat la punctul de primire și utilizare a instalațiilor electice și electronice. Despre acest fapt ne informează simbolul, de pe instalatie, de pe instructiune sau de pe ambalaj.

Masele plastice din instalație pot fi utilizate repetat conform destinației acestora. Prin utilizarea repetată, utilizarea materialelor sau alte forme de utilizare a instalațiilor uzate, Vă aduceți contribuția la păstrarea mediului înconjurător.

Informația referitor la lichidarea instalațiilor uzate Vă poate fi oferită de administrația locală.

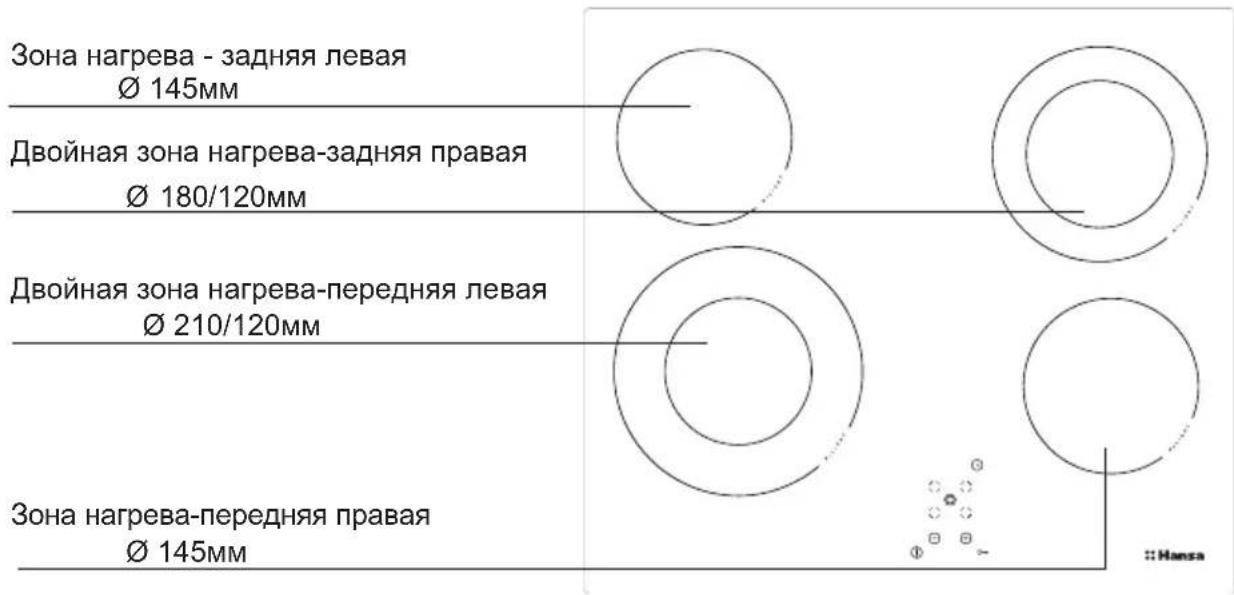

Описание плиты

1. Senzor principal
2. Senzor selectare ochi,
3. Indicatoare ochiuri,
4. Senzor minus,
5. Senzor plus,

6. Senzor ochi dublu
   6a.Diodă LED pentru semnalizarea pornirii ochiului dublu

7. Senzor cheie cu lampă de semnalizare LED,

8. Senzor ceas,
9. Indicator ceas,
10. Lampă LED de semnalizarea funcționări ceasului pentru ochiul corespunzător,

Placi ceramice

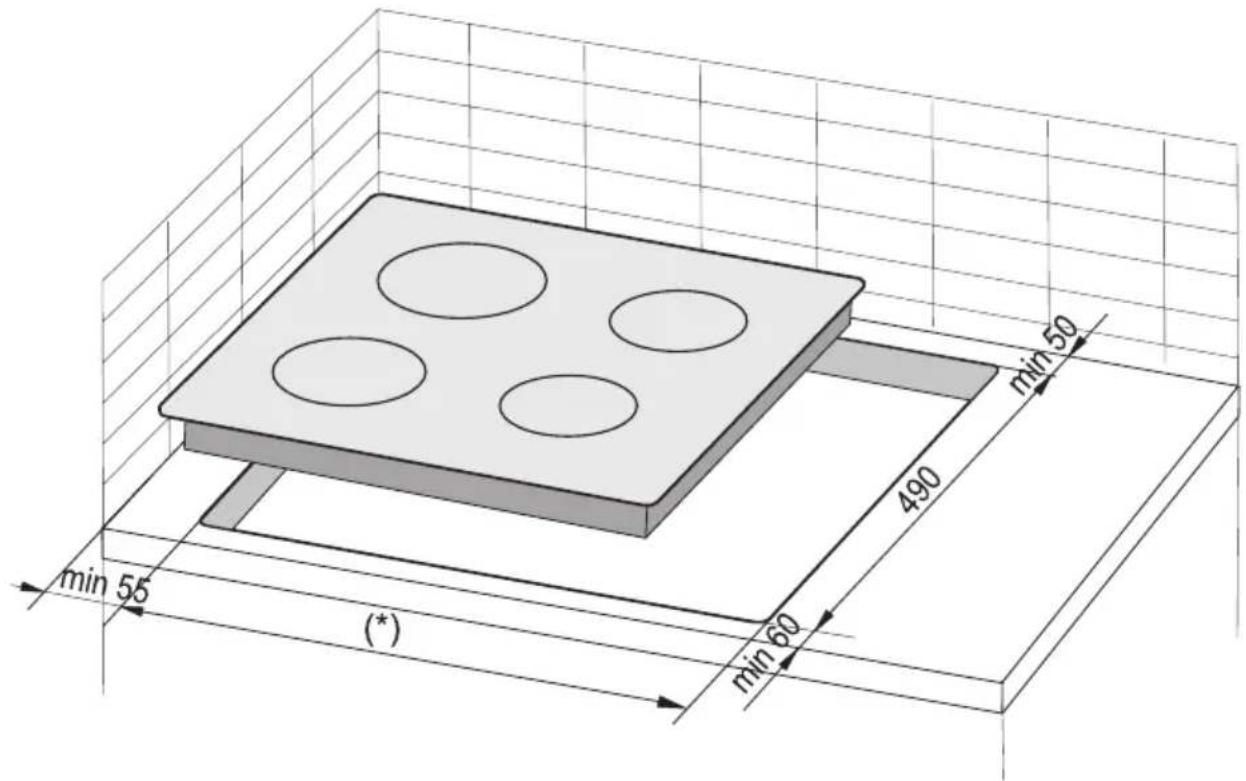

Pregătirea blatului mobilierului pentru montarea plăcii

• Grosimea blatului mobilierului trebuie să aibă de la 28 la 40 mm, iar adâncimea blatului minim 600 mm. Blatul ar trebui să fie plat și bine nivelat. Blatul trebuie să fie etanșezizat și protejat din partea peretelui împotriva inundatilor și a umezelii.
• Distanța dintre marginea orificiului și marginea blatului din partea frontală trebuie să aibă min. 60 mm, iar în partea din spate min. 50 mm.
• Distanța dintre muchia orificiului și peretele lateral al mobilei trebuie să fie de minimum 55 mm.
• Mobilierul prevăzut pentru incorporare trebuie să aibă furnir și adezivi pentru lipirea acestora rezistenți la o temperatură de 100°C. Neîndeplinirea acestei condiții poate cauza deformarea suprafetei sau dezlipirea furnirului.
• Marginile orificiului trebuie să fie protejate cu ajutorul unui material rezistent la absorbția de umezeală.
• Orificiul din blat trebuie făcut în conformitate cu dimensiunile trecute pe fig. 1.
• Sub placă trebuie lăsat cel puțin 25 mm de loc liber pentru a permite circularea corectă a aerului și pentru a evita supraîncălzirea suprafeței din jurul plăcii.

1

min 50 490 min 60 min 55 (*)

(*) 560 mm pentru placi 600 mm
(*) 750 mm pentru placi 770 mm

Atenție. În momentul în care veți instala plita pe blatul dulapului de bucătărie trebuie să montați raftul de despărțitură, așa cum vedeți în imaginea alăturată. În cazul în care plita este instalată deasupra cuptorului incorporat, nu este necesară montarea raftului de despărțitură.

În cazul în care plita a fost instalată pe blatul dulapului de bucătărie deasupra sertarului, elementul protector inferior al. plitei trebuie acoperit cu o placă de lemn sau cu o podea de protecție destinată pentru plitele ceramice.

min 25

Incorporarea în blatul unui dulap portabil.

25mm

Incorporarea într-un blat de lucru deasupra cuptorului cu ventilație.

Se interzice montarea plitei deasupra cuptorului fără ventilație.

Cablul de alimentare al plitei trebuie amplasat în așa fel încât să nu atingă elementul de protecție inferior.

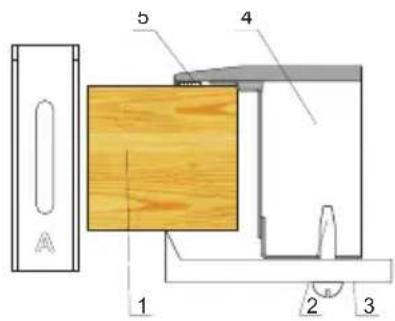

Montajul plăcii în blatul mobilierului:

• În cazul blatului cu o grosime de 38 mm pentru prinderea plăcii trebuiesc folosite 4 mânere "A". Modul de montare este arătat în fig. 2 și 3. În cazul blatului cu o grosime de 28 mm în afară de mânerele "A" suplimentar trebuie folosite 4 blocuri din lemn cu dimensiunile de 15x15x50 mm. Modul de montare este arătat în fig. 4 și 5.
• Verificati dacă garnitura aderă perfect la placă.
• Înşurubați delicat mânerul din partea inferioară a blatului.
• Curățați blatul, introduceti placa în orificiu și apăsați blatul.
• Fixați mânerele perpendicular pe marginea plăcii și înșurubați-le la maxim.

2

A 1 2 3 4 b

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii

4

5 4 1 6 2 3

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
6. bloc din lemn

3

min 50 560 320 490 466 min 60

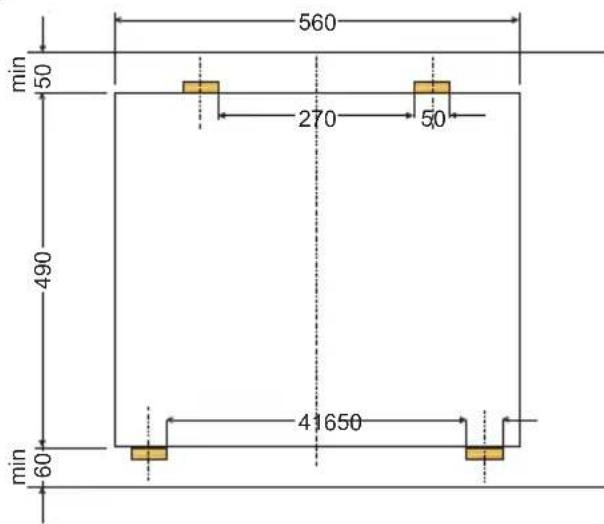

5

min 50 560 270 50 490 min 60 41650

Conectarea instalatiei la tețea electrică

Mentiune!

Instalația poate fi conectată numai de un electric calificat. Este interzisă modificarea desinestătătoare a setărilor electrice.

Indicații pentru electric

Instalația este adaptată de către producător la alimentarea cu curent electric cu trei faze (400 V 3N \~ 50 Hz). Adaptarea instalației la alimentarea cu curent electric cu o fază (230 V) este posibilă după instalarea elementului corespunzător pe panou conform schemei arătate.

Schema de conectare este instalată în partea de jos a carcasului de jos. Accesul la placă este posibil după scoaterea capacului carcasului de jos.

Trebuie de selectat firul electric corespunzător, luînd în considerație tipul conectărrii și a puterii nominale a instalatiei.

Firul electric trebuie întărit.

Mentiune!

Trebuie de luat în considerație necesitatea de conectare a lantului de protecție la contactul plăcii, ce se indică prin simbolul semn ⏚. Firele electrice trebuie să fie protejate în modul corespunzător și să aibă adăugător un întrerupător, ce va permite deconectarea de la rețea în situații exceptionale.

Pînă la conectarea instalației la rețeaua electrică, trebuie de luat cunoștință cu informația indicată pe panoul din uzină și schema de conectare

Mentiune!

Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalației la rețeaua electrică” (anexă la talonul de garanție). Conectarea instalației prin alte metode, poate duce la defectarea acesteia.

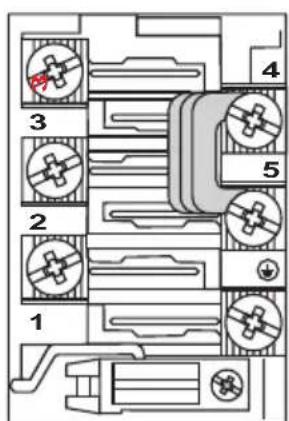

				SCHEMA CONEXIUNILOR POSIBILEAtenție! Tensiunea elementelor de încălzire de 230V.Atenție! În cazul fiecărei dintre conexiuni cablul de protectie trebuie să fie conectat cu clema ⏻.
				Tipul de cablu conectare recomandat
1	Pentru rețelele de 230 V conectarea cu o fază cu cablu neutru, puntea leagă bornele 1-2-3 și 4-5, cablul de protectie la ⏻.	1N~		Cablu cu manta de cauciucH05VV-F3G43X 4 mm2
2	Pentru rețeaua 400/230 V conectarea cu două faze cu cablu neutru, puntea leagă bornele 2-3 și 4-5, cablul de protectie la ⏻.	2N~		Cablu cu manta de cauciucH05VV-F4G2,54X2,5mm2
3	Pentru rețeaua 400/230 V cuplarea cu trei faze cu cablu neutru, puntea leagă bornele 4-5, cablurile de fază conectate la 1, 2 și 3, cablul neutru la 4-5, cablul de protectie la ⏻.	3N~		Cablu cu manta de cauciucH05VV-F5G1,55X 1,5 mm2
Cablurile de fază- L1=R, L2=S, L3=T; N - cablu neutru; ⏻- cablu de protectie

OPERARE

Pînă la prima conectare a instalatiei

• Instalația trebuie bine curățată. Suprafața de ceramică este necesar de întrebuințat ca o suprafață din sticlă
• Pînă la prima conectare a instalației se pot strecura mirosuri deaceea în încăperea unde se află instalația trebuie conectat sistemul de ventilare, sau de deschis geamul.
• Trebuie de efectuat operațiuni de deservire, respectând indicațiile privind tehnica de securitate.

OPERARE

Plita ceramică are în dotare senzori, puse în funcțiune prin atingerea degetului de indicatorul respectiv.

Fiecare modificare a comenzilor senzorului este însoțită de semnal sonor.

Trebuie de atras atenție, la faptul că în timpul conectării și deconectării sau în timpul stabilirii intensității de încălzire, de apăsat numai un senzor. În cazul apăsării concomitente a mai multor senzori (cu excepția deconectării suprafeței de încălzire sau a taimerului), sistemul nu reacționează la semnalele de comandă selectate. În cazul apăsării prelungite, se conectează semnalul de bruiaj.

Alegerea vaselor corespunzătoare

Pentru plita ceramică există vase, special testate pentru fierbere și prăjire. Trebuiesc respectate indicațiile producătorilor.

Vasele pentru fierbere (cratițele) cu fundul din aluminiu sau aramă, pot lăsa ume, greu de înlăturat. O atenție deosebită trebuie de atras la utilizarea vaselor emaliate, care după evaporarea întîmplătoare a conținutului, pot duce la deteriorări grave.

Pentru utilizarea optimă a energiei electrice, durata optimă de fierbere și pentru a evita arderea bucatelor preparate pe plită, trebuieșc respectate următoarele indicații:

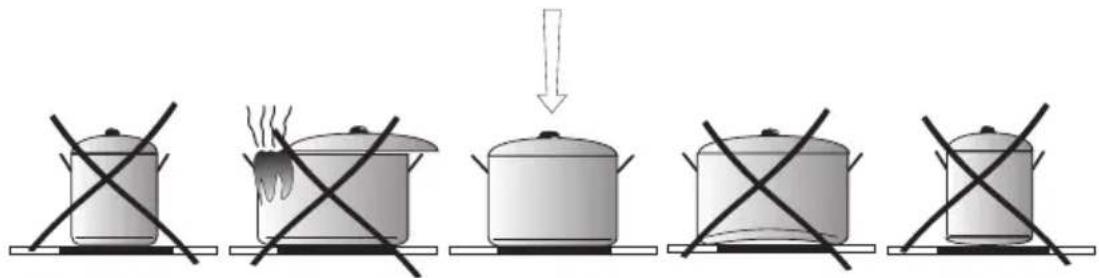

Fundul vaselor:

Vasele trebuie alese în modul corespunzător, așa încît fundul acestora să fie rezistente și plate, deoarece fundurile cu muchia ascuțită sau cu rămășițe arse pot zgîrîia suprafața plitei sau poate acționa ca material abraziv!

Dimensiunea vaselor :

Vasele trebuie alese în modul corespunzător, așa încît diametrul fundului, mărimea și forma să corespundă suprafeței de încălzire.

Capacele vaselor :

Utilizarea capacului duce la păstrarea căldurii și astfel scade durata de încălzire și reduce consumul de energie electrică.

Panou de comandă

După conectarea plitei la rețeaua de curent electric se va aprinde dioda senzorului cheie (7), după care plita poate fi deblocată prin apăsarea senzorului (7) până în momentul stingerii diodei senzorului, în pasul următor plita ceramică poate fi pornită.

Nu așezați nici un obiect pe suprafața senzorilor (acest lucru poate fi considerat drept o defecțiune), aceste suprafete trebuie mentinute curate în permanență.

:24: ① 6. ○ ○ 4. 3. ○ ○ 4. ① - + 0—7

Pornirea plitei de gătit

În cazul în care plita de gătit este oprită toate ochiurile sunt decuplate, iar indicatoarele nu sunt aprinse.

Când atingeti senzorul principal (1) porniți plita, iar pe toate indicatoarele ochiurilor (3) timp de 10 secunde apare „0”. Puteți seta acum nivelul dorit de putere de încălzire cu senzorul (+)(5) sau (-)(4) selectând în prealabil butonul de selectare al ochiului (2) (vezi Setarea nivelului de putere de încălzire).

24. 3—6. ○—2 ○—4. ——3 3—3 ○—2 ○—4.—3 4—○—+ ——5 1—① 0·n

Dacă în timp de 10 secunde nu setați nici un senzor, atunci plita se va opri. În cazul în care blocarea accesului pentru copii este activă, atunci plita nu poate fi pornită ( vezi Deblocarea plitei de încălzire).

Punerea în funcțiune a zonei de gătit

După ce porniți plita cu senzorul principal (1) puteți utiliza ochiurile în modul următor:

1. Selectați ochiul dorit cu senzorul de selectare ochi (2) (senzorii sunt amplasați conform situării zonelor de gătit),
2. Cu senzorul (+)(5) sau senzorul (-)(4) puteți seta nivelul de încălzire dorit,
3. Pentru a schimba setările puterii de încălzire din nou ca la punctul 1 selectați mai întâi ochiul dorit cu senzorul de selectare a ochiului (2), iar apoi setați nivelul dorit de putere de încălzire cu senzorul (+)(5) sau (-)(4).

Dacă în timp de 10 secunde nu setați niciun senzor, atunci ochiul se oprește. Ochiul de încălzire este activ, atunci când cifra „pâlpâie, ceea ce înseamnă că ochiul este gata pentru setarea puterii de încălzire.

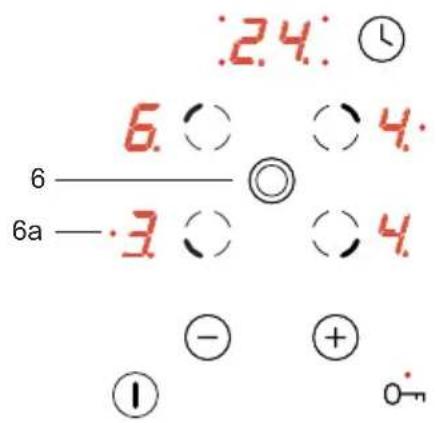

Functie ochi dublu

Funcția de ochi dublu poate fi pornită prin apăsarea senzorului (6). Pornirea acestui ochi este semnalizată prin aprinderea diodei roșii - (6a) a ochiului dublu.

Pentru a opri funcția de ochi dublu trebuie să apăsați din nou senzorul (6).

Funcția de ochi dublu poate fi utilizată numai atunci când ochiul de bază este pornit și activ.

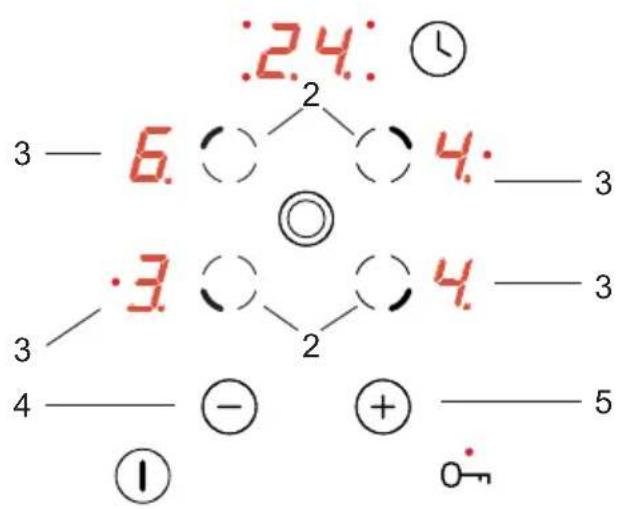

Setare nivel putere de încălzire

Pentru a seta nivelul de putere de încălzire trebuie să alegeți mai întâi cu senzorul de selectare ochi (2) ochiul dorit. După care în timpul afisării pe indicatorul ochiului de încălzire (3) “☐ puteți să începeți setarea puterii de încălzire dorite tot cu ajutorul senzorului (+)(5) sau (-)(4).

În cazul în care doriți să utilizați pentru procesul de gătire funcția automată de reducere a puterii de încălzire, atunci, după setarea inițială a nivelului „9”, apăsați încă o dată senzorul (+)(5) până în momentul apariției cifrei „A”, după care cu senzorul (-)(4) setați nivelul minim până la care va fi redusă puterea de încălzire. (vezi Sistemul automat de diminuare a puterii de încălzire).

24: 3 — 6 ○ 2 ○ 4. — 3 3 — 3 ○ 2 ○ 4 — 3 4 — — ⊖ + — 5 ① 0-

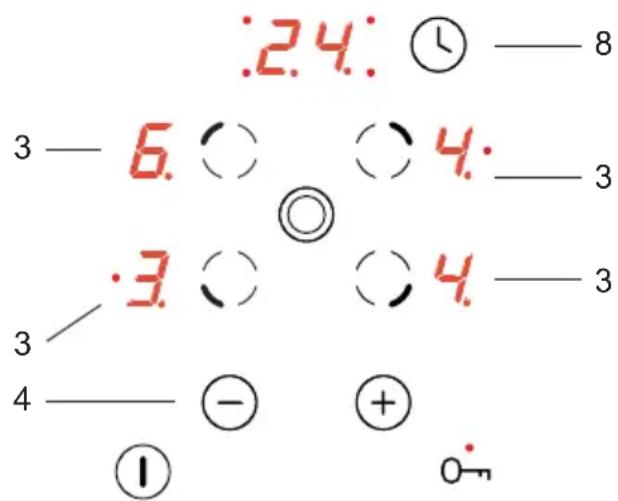

Sistemul automat de diminuare a puterii de încălzire

Fiecare ochi este dotat cu sistemul automat de diminuare a puterii de încălzire. Atunci când îl activați ochiul este pornit la putere maximă pentru o durată care depinde de nivelul de putere de încălzire pentru gătit selectat, iar apoi trece la acel nivel de putere de încălzire.

Activarea sistemului automat de diminuare a puterii de încălzire se face prin selectarea nivelului de încălzire prin intermediul senzorului (-)(4) până în momentul afișării cifrei „9”(3) după care apăsați o dată senzorul (+) (5) mărind setarea până la nivelul „A” și în același moment, tot prin intermediul senzorului (-)(4) setați nivelul la care va fi redusă puterea de încălzire. În cazul în care lângă cifra afișată (3) în partea dreaptă jos se află un punct, aceasta înseamnă că sistemul automat de diminuare a puterii de încălzire este activ.

Dacă în decurs de 10 secunde veți începe setarea puterii de încălzire prin atingerea senzorului (-)(4), atunci sistemul automat de diminuare a puterii de încălzire va fi activat, iar punctul din spatele cifrei nvelului de putere va fi vizibil până la deactivare.

Acum puteți schimba în orice moment setarea nivelului de putere de încălzire pentru gătit în modul descris în capitolul „Setarea nivelului de putere de încălzire”.

Nivelul puterii deîncălzire	Duratade gătire rapidă (min)
1 1'11"
2 2'44"
3 4'47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9	-

În cazul în care veți începe setarea puterii de încălzire după 10 secunde, atunci punctul nu va mai fi afișat, ceea ce înseamnă că sistemul automat de diminuare a puterii nu mai este activ.

Dacă nu doriți să activați sistemul automat de diminuare a puterii de încălzire, atunci cel mai bine este să începeți selectarea nivelului puterii de încălzire cu senzorul (+)(5).

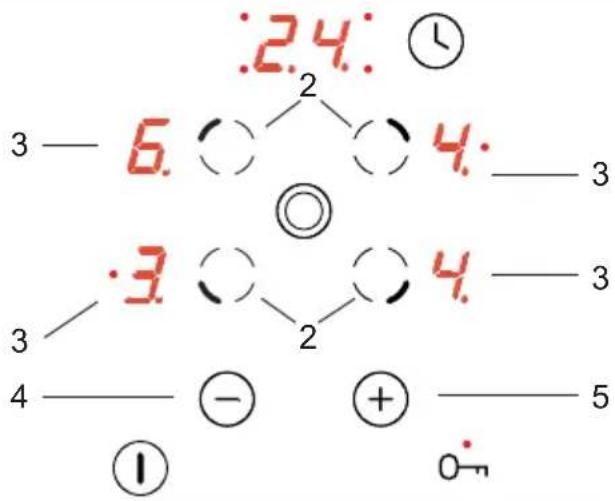

Oprirea unui ochi

Pentru a opri un ochi puteți proceda în felul următor:

1. Selectați ochiul dorit cu senzorul de selectare ochi (2).
2. Apoi apăsați simultan senzorul (+)(5) și (-)(4) sau cu senzorul (-)(4) diminuati setarea la „0”.

Pe indicator apare litera "H" – simbolul de încălzire reziduală.

24: 3 6 2 4 3 3 3 3 2 4 3 4 - + 5 ① 0-

Funcția de blocare acces copii

Funcția de blocadă activată cu senzorul cheie (7) este folosită pentru a proteja ochiul de schimbarea nedorită a setării sau oprirea acestuia de către copii, animale de casă etc. În cazul blocării plitei, atunci când toate ochiurile sunt oprite (pe indicatoarele ochiurilor este afișat „0”) sau când plita este oprită, plita este protejată împotriva pornirii involuntare, iar pornirea acesteia este posibilă numai după deblocare.

În cazul întreruperii alimentării cu curent electric, plita va fi blocată automat.

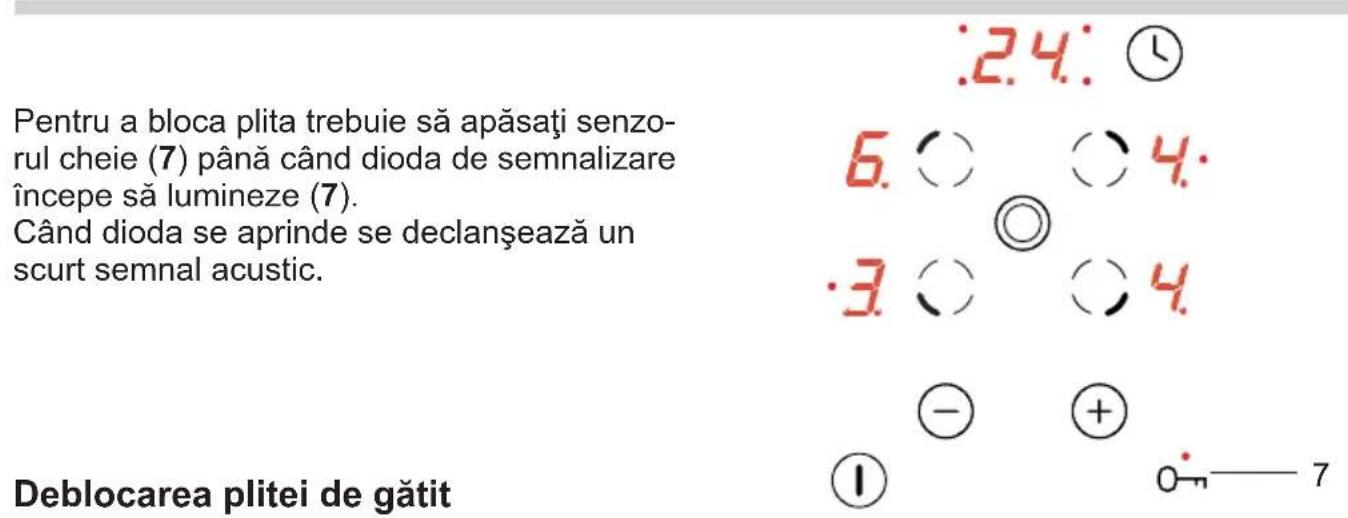

Blocarea plitei de încălzire

Pentru a bloca plita trebuie să apăsați senzo- rul cheie (7) până când dioda de semnalizare începe să lumineze (7). Când dioda se aprinde se declanșează un scurt semnal acustic. Deblocarea plitei de gătit 24: ① 6. ○ ○ 4. 3. ○ ○ 4. - + ① 0—7

Pentru a debloca plita trebuie să apăsați senzorul cheie (7) până când dioda de semnalizare se stinge (7). După ce dioda se stinge se declanșează un scurt semnal acustic.

Indicator încălzire reziduală

În momentul opririi unei zone de gătit fierbinți este indicată litera "H" ca semnal pentru "zona de gătit este fierbinte!".

Atunci nu puteți atinge ochi de- oarece vă puteți răni și nu puteți așeza pe acesta obiecte sensibile la căldură!

Atunci când acest indicator se stinge puteți atinge zona de gătit cu mâna, dar trebuie să fiti conștienți că aceasta nu s-a răcit până la temperatura mediului.

În timpul pauzei de alimentare cu energie electrică indicatorul de căldură reziduală „H“ nu este afişat. Cu toate acestea ochiurile pot fi fierbinți atunci!

Limitarea duratei de funcționare

Pentru a spori fiabilitatea funcționării plitei aceasta este dotată cu un câte un limitator de durată de funcționare pentru fiecare zonă de gătit. Durata maximală de funcționare este setată în funcție de puterea de încălzire care a fost setată ultima oară.

Dacă nu schimbați nivelul de putere de încălzire mai mult timp (vezi Tabel), atunci zona de gătit corespunzătoare este oprită automat și este activat indicatorul de încălzire reziduală. Puteți porni în orice moment și puteți folosi orice zonă de gătit în conformitate cu instrucțiunile de utilizare.

Gradul puterii de încălzire	Durata maximă de funcționare în ore
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Funcția ceas

Dacă plita este dotată cu un ceas de control marcat cu litera T*,atunci cu ajutorul acestuia poate fi setat timpul de lucru al fiecărui ochi de încălzit.

Mai întâi selectați ochiul pentru încălzire (2), după care cu senzorul ceasului (8) în timpul pulsării diodei (10) apăsați senzorul (+)(5) sau (-)(4) pentru a seta timpul necesar de încălzire a ochiului.

Ceasul se pornește doar atunci când pe indicatorul ceasului (9) valoarea este diferită de zero.

10 10 9 :24:①—8 10 3—6. ○○4:—3 3 :3 ○○4:—3 4—⊕—5 ① ④ ⑤ 0-

Terminarea duratei setate este semnalizată cu semnale de alarmă scurte și multiple. Pe indicatorul (3) corespunzător pentru ochiul respectiv se aprinde "0", ochiul nu emană căldură și pe displayul ceasului (9) se aprinde "00".

Pentru a schimba setările puterii de încălzire pentru ochiul controlat de ceas trebuie să apăsați senzorul (2) iar apoi cu senzorul (+)(5) sau (-)(4) setați puterea ochiului.

Oprirea întregii zone de încălzire

Plita funcționează atunci când este pornit cel puțin o zona de gătit. Apăsați senzorul principal (1) pentru a opri toată plita, iar pe indicatorul ochiului (3) se aprinde litera “H” – simbolul de încălzire reziduală.

24: 3 — 6. ○ ○ 4: — 3 3 — 3. ○ ○ 4 — 3 1 — ⓛ ⊕ 0

*Nu în toate modele

Îngrijirea curentă a instalației de către utilizator – menținerea instalației în curățenie și conservarea acesteia, au o mare importanță asupra funcționării îndelungate a instalației.

La curățarea ceramicii, țineți cont de aceleași indicații ca și la curățarea suprafețelor de sticlă. Nici într-un caz nu folosiți detergenți abrazivi sau bureți cu suprafața ce ar putea zgîrîia instalația.

Curățarea după fiecare utilizare

• Murdăriile nu chiar mari, trebuiec înlăturate cu o crpă umedă, fără a utiliza detergenti. Utilizarea detergentului pentru vase poate duce la apariția petelor de culoare albastră, care nu vor putea fi înlăturate chiar la prima curătare, chiar utilizând detergenti speciali.
• Murdăriile uscate, trebuiec înlăturate cu ajutorul unui răzuitor ascuțit. Apoi ștergeți suprafațele de încălzire cu o cîrpă umedă.

• Petele de culori sidefate deschise (rămășite de aluminiu) pot fi înlăturate de pe suprafața răcită cu ajutorul unui detergent special. Rămășitele calcaroase (de exemplu după fierberea apei), pot fi înlăturate cu oțet sau detergent special.
• La înlăturarea zahărului, sau a bucatelor ce conțin zahăr, plasticului și foliei de aluminiu, nu este necesar să deconectați suprafața de încălzire respectivă! Trebuie înlăturate rămășițele imediat (cît sunt fierbinti) cu ajutorul răzuiitorului de pe suprafața de încălzire. După înlăturarea murdării, instalația poate fi deconectată, și după ce se răcește de finisat curățirea cu ajutorul unui detergent special.

Detergenții speciali pot fi procurate la markete, magazine specializate în electrocasnice și în saloanele cu instalații pentru bucătării. Răzuitoarele la fel pot fi procurate în magazinile specializate în materiale pentru construcții.

Niciodată nu pulverizați detregent pe suprafața fierbinte. Cel mai bine este să permiteți detergentul să se usuce apoi ștergeți cu o cîrpă umedă. Detergentul rămas trebuie șters cu o cîrpă umedă pînă la încălzirea ulterioară. În alt caz, aceștea pot acționa agresiv.

În cazul exploatații necorespunzătoare a suprafeței ceramice, nu ducem răspundere conform garanției!

Mentiune!

Cînd comanda de control nu funcționează atunci cînd instalația este conectată, aceasta trebuie deconectată de la rețea prin deconectarea întrerupătorului principal sau a piedicii de siguranță și să vă adresați la centrul de deservire.

Mentiune!

În cazul cînd pe suprafața instalatiei ați observat fisuri, aceasta trebuie deconectată imediat și de deconectat de la rețeaua electrică. Pentru ace- asta trebuie de deconectat piedica de siguranță sau de scos ștecherul din priză, după aceasta trebuie să vă adresați la centrul de deservire.

În orice situație exceptională trebuie:

• să deconectați suprafetele ce funcționează ale instalatiei,
• să deconectați instalatia de la rețeaua electrică,
• să faceți interpelare pentru reparație,
• unele dereglări pot fi înlăturate de către utilizator desinestătător, conducîndu-se de către indicațiile aduse în tabela de mai jos, pînă vă veți adresa la serviciul de deservire a clienților sau centrul de deservire, trebuie să verificați punctele respective din tabel.

PROBLEMA CAUZA	ACTIUNE
1. aparatul nu funcționează	-întrerupere de curent	-verifică siguranța din instalația casei, dacă este arsă schimbo
2. aparatul nu reacționează la introducerea de comenzi	- panoul de folosire nu a fost cuplat - cuplați
	- butonul a fost apăsat prea puțin timp (mai puțin de 1 secundă)	- apăsați butoanele mai mult timp
	- au fost apăsate simultan mai multe butoane	- apăsați întotdeauna câte un buton (exceptie atunci când decuplăm câmpul radiant)
3. aparatul nu reacționează și dă semnal acustic scurt	- este cuplată protecția contra copiiilor (blocarea)	- decuplați protecția contra copiilor (blocarea)
4. aparatul nu reacționează și dă semnal acustic scurt	- folosire incorectă (au fost apăsați alti senzori sau prea scurt)	- cuplați plita din nou
	- senzorul/rii acoperit/ti sau murdar/i - descoperiți sau curătiți senzorii
5. se cuplează tot aparatul - după cuplare nu au fost introduse comenzi mai mult de 10 sec.		- cuplați panoul de comandă și introduceți imediat date
		- senzor/i acoperit/ti sau murdar/i - descoperiți sau curătiți senzorii
6. un câmp radiant se decuplează - limitarea timpului de lucru - cuplați din nou câmpul radiant
7. indicatorul de căldură partială deși câmpurile sunt încă fierbinți	- lipsă de curent, aparatul a fost decuplat de la rețea	- indicatorul de căldură partială va funcționa după prima cuplare și cuplarea panoului de comandă
8. fisură în plita ceramică a aragazului	Debranșati imediat plita ceramică de la rețea(siguranța. Contactați-vă cu cel mai apropiat service.
9. când defectul este în continuare nerezolvat	Decuplați plita ceramică de la rețea (siguranța!). Contactați cel mai apropiat service.Important!Dumneavoastră sunteți răspunzători de starea bună a aparatului și de funcționa-rea lui corectă în casa dvs.Dacă din cauza unei folosiri incorecte chemați service, atunci, chiar dacă aparatul este în perioadă de garanție, vizita va fi o cheltuială pentru Dvs. Pentru daune cauzate de nerespectarea acestei instrucții nu suntem răspunzători.

Tensiune nominală: 230/400V 3N\~50 Hz

Puterea nominală: 6,3 kW

Model: BHC6*, BHC9*

• Zona de încălzire: 2 x ∅ 145 mm 1200 W
• Zona de încălzire: 1 x ∅ 180/120 mm 1700 W
• Zona de încălzire: 1 x ∅ 210/120 mm 2200 W

Mărimea plite: 576 x 518 x 50;

Greutatea: aproximativ 7,8 kg;

Corespunde normativelor standartizate EN 60335-1; EN 60335-2-6, adoptate în Uniunea Europeană.
