Tip produs	Combinație frigorifică/congelator
Marcă	Haier
Model	HBM-686SWD
Tensiune de rețea	220–240 V / 50 Hz sau 230 V / 60 Hz
Agent frigorific	R600a (izobutan, inflamabil)
Zonă frigorifică	Decongelare automată
Zonă de congelare	Decongelare manuală (decongelați când stratul de gheață >3 mm)
Iluminare	Lumină LED
Distribuitor de apă	Da, cu rezervor (capacitate până la 2,5 L)
Distanță minimă față de perete (spate)	100 mm
Distanță minimă laterală	100 mm
Distanță minimă deasupra	200 mm
Ușă reversibilă	Da
Capacitate maximă de congelare	Vezi plăcuța indicatoare
Clasă de eficiență energetică	Nespecificat
Curățare și întreținere	Deconectați de la rețea înainte de curățare; nu folosiți obiecte ascuțite pentru a îndepărta gheața
Eliminare	Conform directivei WEEE 2012/19/UE; nu prin gunoiul menajer
Instrucțiuni de siguranță	Aparatul conține agent frigorific inflamabil; nu deteriorați circuitul frigorific
Piese de schimb și reparații	Doar de la serviciul autorizat de clienți; folosiți piese de schimb originale

Întrebări frecvente - HBM-686SWD HAIER

Cum decongelez congelatorul Haier HBM-686SWD?

Opriți aparatul (termostatul pe 0) și lăsați ușa deschisă. Puneți alimentele congelate într-un loc răcoros. Pentru a accelera, puteți pune o oală cu apă fierbinte (cca. 50 °C) în interior. Ștergeți apa de decongelare cu o cârpă moale. Nu folosiți obiecte ascuțite sau uscătoare de păr electrice.

De ce se formează condens pe exteriorul frigiderului?

La umiditate ridicată, de exemplu pe vreme umedă, se poate forma condens. Este normal și nu este o defecțiune. Ștergeți suprafețele cu o cârpă uscată.

Ce înseamnă agentul frigorific R600a?

R600a (izobutan) este un agent frigorific ecologic, dar inflamabil. Aveți grijă ca țevile circuitului frigorific să nu fie deteriorate.

Cum setez temperatura?

Termostatul se află în partea dreaptă sus a compartimentului frigorific. Rotiți-l la un număr mai mare pentru temperaturi mai reci. Poziția 0 oprește compresorul. O setare medie (3-4) este potrivită pentru funcționarea normală.

Ce fac dacă puterea de răcire este prea mică?

Verificați dacă alimentele sunt prea apropiate, dacă ușa se închide corect, dacă garniturile sunt intacte și dacă există suficient spațiu de ventilație. Lăsați mâncarea caldă să se răcească înainte de a o pune înăuntru. Setați termostatul mai sus, dacă este necesar.

Cum schimb sensul de deschidere al ușii?

Înclinați aparatul la 45°. Scoateți mai întâi balamaua inferioară și ușa inferioară, apoi șurubul din mijloc și ușa superioară. Montați balamalele pe partea stângă. Consultați manualul de utilizare pentru detalii.

Frigiderul face zgomote de barbotare – este normal?

Da, acest zgomot este cauzat de agentul frigorific care circulă prin țevi și este perfect normal. Nu este o defecțiune.

Cum curăț rezervorul de apă?

Ridicați balconul rezervorului și scoateți rezervorul. Desfaceți capacul superior și spălați rezervorul și capacul cu apă caldă și detergent. După uscare, puneți-le la loc.

Peretele lateral al frigiderului se încălzește – este o defecțiune?

Nu, este normal. Disiparea căldurii în interior face ca placa laterală să se încălzească, mai ales la deschiderea frecventă a ușii sau la temperaturi exterioare ridicate. Nu este o defecțiune.

Ce trebuie să am în vedere la eliminarea aparatului vechi?

Deconectați aparatul de la rețea, tăiați cablul de alimentare și îndepărtați ușile. Eliminați-l conform directivei WEEE 2012/19/UE la un punct de colectare pentru deșeuri de echipamente electrice și electronice.

MANUAL DE UTILIZARE HBM-686SWD HAIER

Aparatul a fost creat exclusiv pentru uz casnic.

Pentru a asigura utilizarea optima a aparatului, cititi cu atentie instructiunile de utilizare care contin descrierea aparatului si recomandari privind depozitarea si conservarea alimentelor. Pastrati manualul pentru consultari ulterioare.

INAINTE DE UTILIZARE

1. Ambalajele

Materialele de ambalaj sunt 100% reciclabile si au inscris simbolul de reciclare. Respectati reglementarile locale in vigoare pentru aruncarea ambalajelor. Nu lasati ambalajele (pungi de plastic, bucati de polistiren etc) la indemana copiilor: pericol de sufocare.

2. Aruncarea aparatului

Acest aparat contine materiale reciclabile si se afla in conformitate cu Directiva Europeana EC/96/2002 privind echipamentele electrice si electronice (WEEE). Prin colectarea acestui aparat de catre centre de colectare a deseurilor de acest tip puteti ajuta la prevenirea consecintelor negatie asupra mediului inconjurator si sanatatii oamenilor.

Acest simbol indica faptul ca, pe teritoriul UE, acest produs nu trebuie aruncat impreuna cu gunoiul menajer. Pentru a preveni posibile daune la adresa mediului sau a sanatatii oamenilor, reciclati in mod corespunzator acest produs pentru a promova reutilizarea resurselor materiale. Transportati aparatele electrocasnice vechi la cel mai apropiat centru de colectare a deseurilor de acest tip sau adresati-va magazinului de unde l-ati achizitionat.

1. Dupa despachetarea aparatului, asigurati-va ca nu este deteriorat si ca usa aparatului se inchide corect. Orice eventual semn de deteriorare trebuie raportat in maxim 24 de ore de la livrarea aparatului.
2. Asteptati cel putin 2 ore inainte de a pornia aparatul, pentru a lasa circuitul de refrigerare sa se "aseze".
3. Asigurati-va ca instalarea si racordurile electrice sunt efectuate de catre un tehnician calificat, si conform instructiunilor producatorului si reglementarilor de siguranta in vigoare.
4. Stergeti interiorul aparatului inainte de a incepe sa il folositi.

Informatii:

Aceset aparat nu contine CFC (circuitul de refrigerare contine freon de tip R134a) sau HFC (circuitul de refrigerare contine freon de tip R600a) (vezi eticheta tehnica in interiorul aparatului).

Aparatele cu izobutan (R600a):

Izobutanul este un gaz natural fara consecinte negative asupra mediului, dar este combustibil. De aceea, asigurati-va ca conductele circuitului de refrigerare nu sunt deteriorate.

Declaratie de conformitate

Acest aaprat a fost creat pentru depozitarea alimentelor si este produs in conformitate cu regula europeana (EC) nr. 1935/2004.

CE

• Acest aparat a fost creat, produs si comercializat in conformitate cu:
• obiectivele de siguranta ale Directivei privind voltajul redus EC/95/2004;
• cerintele de protectie ale Directive EMC EC/108/2004

- Siguranta electrica a aparatului este garantata doar daca aparatul este conectat la o rpiza eficienta si aprobata, prevazuta cu impaman-tare.

Aceste avertizari va sunt oferite pentru siguranta dvs. Asigurati-va ca le intelegeti in intregime inainte de a instala si utiliza aparatul. Siguranta dvs trebuie sa fie pe primul loc.

Daca nu sunteti sigur ca ati inteles continutul acestor avertizari, contactati Departamentul de Relatii cu Clientii.

Instalare

• Acest aparat este greu. Manevrati-I cu grija cand il mutati.
• Este periculos sa modificati specificatiile sau sa incercati sa modificati acest produs in vreun fel.
• Asigurati-va ca aparatul nu sta pe cablul de alimentare. Daca cablul de alimentare se deterioreaza, trebuie inlocuit de catre producator, un centru de service autorizat sau o persoana cu calificare similara, pentru evitarea pericolului de accidente.
• Orice lucrare de natura electrica necesara instalarii acestui aparat trebuie efectuata de catre un electrician calificat sau o persoana competenta.
• Partile care se incalzesc nu trebuie expuse. Daca e posibil, spatele aparatului trebuie sa fie aproape de un perete, dar la distanta necesara pentru asigurarea unei bune circulatii a aerului (vezi instructiunile de instalare).
• Lasati aparatul timp de 2 ore dupa instalare, inainte de a-l porni, pentru a lasa freonul sa se aseze.

AVERTIZARE: Nu obturati orificiile de ventilatie ale aparatului cu corpurile de mobila din jur.

Siguranta copiilor

• Acest aparat nu este destinat utilizarii de catre persoane (inclusiv copii) cu capacitati fizice, mentale sau senzoriale limitate, sau lipsa de experienta si cunostinte, decat daca sunt supravegheate sau au primit instructiuni de utilizare a aparatului de la un adult responsabil pentru siguranta lor.
• Supravegheati copiii mici pentru a va asigura ca nu se joaca la aparat.

In timpul utilizarii

• Acest aparat a fost creat exclusiv epntru uz casnic, in vederea depozitarii alimentelor comestibile.
• Nu recongelati alimentele congelate, dupa ce au fost decongelate.
• Nu introduceti in congelator bauturi acidulate si carbogazoase.
• Inghetata pe bat poate provoca degeraturi la limba si buze; nu o consumati imediat dupa ce ati scos-o din congelator.
• Nu scoateti alimentele congelate din congelator cu mainile ude: pericol de degeraturi al nivelul pielii.

- Nu utilizati instrumente ascutite pentru a indeparta stratul de gheata din congelator. (Vezi instructiunile pentru dezghetarea congelatorului).

AVERTIZARE: Nu folositi dispositive mecanice sau alte metode pentru a accelera procesul de dezghetare, altele decat cele recomandate de catre producator.

AVERTIZARE: Nu folositi aparate electrice in interiorul frigiderului sau congelatorului, decat daca sunt recomandate de producator.

AVERTIZARE: Nu deteriorati circuitul de refrigerare.

Reparatii

- Acest aparat trebuie reparat doar de catre un inginer autorizat si trebuie utilizate doar piese originale. Sub nici o forma nu trebuie sa incercati sa reparati singuri aparatul. Reparatiile efectuate de catre persoane negalificate sau neexperimentate pot provoca accidente sau defectarea serioasa a aparatului. Adresati-va unui centru de service.

La finalul duratei de functionare

• Inainte de a arunca aparatul vechi, opritii si deconectati-I de la priza. Taiati cablul de laimentare pentru a nu mai putea fi utilizat.
• Asigurati-va ca usa nu se mai poate inchide (ideal e sa o demontati).

UN APARAT VECHI POATE FI O CAPCANA MORTALA PENTRU COPII.

ATENTIE: La finalul duratei de functionare a aparatului, acesta trebuie aruncat respectand directiva WEEE. Aparatul dvs contine freon R600a si gaz inflamabil in spuma izolanta.

Va rugam sa cititi cu atentie acest manual inainte de utilizare si sa il pastrati pentru consultari ulterioare.

AMPLASAREA CORECTA A APARATULUI

Asigurati o buna ventilatie

O buna ventilatie a aerului este necesara pentru buna funcitonare a aparatului, eliminarea caldurii si consum energetic redus. In acest scop, lasati spatiu suficient intre aparat si obiectele din jur: minim 100 mm in spatele aparatului, minim 100 mm pe laterale si minim 200 mm deasupra aparatului. Lasati suficient spatiu pentru a putea deschide usa la 160 grade.

Alimentare electrica

Conectati aparatul la o priza cu curent alternativ monofazic de 220-240V\~/50Hz; 230V\~/60Hz. Daca voltajul din zona unde locuiti fluctueaza puternic si depaseste valorile mai sus mentionate, instalati un regulator automat de voltaj. Conectati aparatul al o priza dedicata (nu conectati si alte aparate al aceeasi priza), dotata cu impamantare.

Cablul de alimentare

Nu incercati sa prelungiti cablul de alimentare si nu il strangeti sau infasurati in timpul functionarii aparatului. Mai mult decat atat, este interzis sa stea foarte aproape de compresor (in spatele aparatului), deoarece acesta ajunge la temepraturi ridicate in timpul functionarii; daca cabluld e alimentare intra inc ontact cu compresorul, izolatia acestuia va fi compromisa.

Evitati sa amplasati aparatul intr-o zona cu umiditate foarte ridicata, pentru a evita pe cat posibil ruginirea partilor metalice. Mai mult, nu aveti voie sa pulverizati apa asupra aparatului, pentru a nu deteriora izolatia acestuia si a nu aparea scurgeri electrice.

Asigurati-va ca aparatul este stabil

Suprafata pe care asezati aparatul trebuie sa fie nivelata si solida.

Nu asezati aparatul pe un material moale ca de ex o folie de plastic cu bule. Daca aparatul nu este nivelat, reglati pozitia sa cu ajutorul picioruselor reglabile. Nu asezati aparatul langa obiecte care ar putea amplifica zgomotul din timpul functionarii aparatului.

Evitati situatiile periculoase

Nu amplasati aparatul langa articole volatile sau inflamabile precum gaz, petrol, benzina, alcool, lac etc. Aceste articole nu pot fi depozitate in interiorul aparatului.

Mutarea aparatului

Cand doriti sa mutati aparatul intr-o noua locatie, retineti faptul ca nu aveti voie sa il asezati la orizontala, sa il intoarceti invers sau sa il inclinati mai mult de 45 de grade.

ATENTIE!

• Apa din alimente sau patrunderea aerului in frigider la fiecare deschidere a usii poate duce la formarea unui strat de gheata in interiorul acestuia. daca stratul este gros, va diminua eficienta aparatului. Cand stratul de gheata depaseste 2 mm, trebuie indepartat.
• Dezghetarea compartimentului congelator se efectueaza manual. Inainte de a dezgheta congelatorul, scoateti alimentele din acesta, tava pentru cuburi de gheata si raftul si duceti-le intr-o incapere racoroasa. Setati temepratura lapozitia "0" (compresorul va icneta sa functioneze) si lasati usa aparatului deschisa pana la topirea completa a stratului de gheata. Stergeti apa ramasa cu o laveta moale. Daca doriti sa accelerati procesul de topire a ghetto, introduceti un vas cu apa calda (aprox 50 grade C) in congelator. Dupa terminarea procesului de dezghetare, setati temperatura la pozitia in care era initial.
• Nu incalziti compartimentul congelator direct cu apa fierbinte sau cu uscatorul de par in timpul dezghetarii, pentru a preveni deformarea carcasei interioare.
• De asemenea, nu indepartati gheata si nu incercati sa dizlocati pachetele cu alimente care s-au lipit de peretii congelatorului, folosind instrumente ascutite sau bete din lemn, pentru a nu deteriora interiorul compartimentului sau suprafata condensatorului.
• Daca cablul de alimentare se deterioreaza, trebuie inlocuit de catre producator sau un centru de service autorizat, deoarece sunt necesare instrumente speciale.

CURATARE SI INTRETINERE

Inlocuirea becului

Produsul este echipat cu lumina LED, vă rugăm să contactați Service-ul în caz de înlocuire.

POSIBILE PROBLEME

1. DACA APARATUL NU FUNCTIONEAZA

Verificati daca a survenit o pana de curent.

Verificati daca stecherul este bine introdus in priza.

Verificati daca siguranta s-a ars.

2. DACA FRIGIDERUL RACESTE EXCESIV

Probabil nu ati setat corect temperatura.

Daca asezati alimente care contin multa apa direct sub orificiile de ventilatie, acestea vor ingheta cu usurinta. (acest fenomen nu indica o defectiune).

3. DACA FRIGIDERUL NU RACESTE SUFICIENT

Poate pachetele cu alimente sunt prea inghesuite si nu lasa aerul sa circule printre ele.

Poate ati introdus ceva cald in frigider sau o cantitate mare de alimente.

Poate usa nu este bine inchisa.

Poate garnitura usii nu mai este etansa.

Poate ventilatia din jurul frigiderului nu este suficienta.

Poate nu este suficient loc intre frigider si obiectele din jur.

Poate nu ati setat corect temperatura.

4. DACA APA PROVENITA DIN DEZGHETAREA CONGELATORULUI PATRUNDE IN FRIGIDER SI PE JOS

Verificati daca conducta de evacuare si furtunul de evacuare sunt obstructionate.

Verificati daca recipientul de colectare a apei este bine montat.

5. DACA APARE CONDENS IN EXTERIORUL FRIGIDERULUI

E posibil sa se formeze condens cand umiditatea ambientala creste, de ex intr-un sezon ploios. Este acelasi fenomen care are loc cand turnati apa rece intr-un pahar. Prin urmare, este un fenomen normal care nu indica o defectiune, Stergeti picaturile de apa cu un material uscat.

6. DACA AUZITI UN ZGOMOT ASEMANATOR CURGERII APEI

Acest zgomot este produs de freonul care circula in sistemul de refrigerare. Nu indica o defectiune.

7. DACA PANELUL LATERAL A APARATULUI SE INCALZESTE

Laterala aparatului se va incalzi puternic cand deschideti usa frecvent, cand porniti aparatul si cand acesta functioneaza in timpul verii in conditii de temepratura ambientala ridicata. In acest caz, nu atingeti panelul; acesta s-a incalzit datorita eliminarii caldurii idn interiorul aparatului si nu indica o defectiune.

SPECIFICATII TEHNICE

* Pentru specificatii tehnice detaliate, vezi eticheta tehnica a aparatului, localizata la spatele acestuia.
* Specificatiile se pot modifica fara aviz prealabil.

PANOU DE CONTROL

Termostatul pentru controlul temperaturii aparatului este localizat in interiorul compartimentului frigider, in dreaptasus. Pentru a verifica daca aparatul functioneaza, asigurati-va ca butonul termostat nu este setat la pozitia "0".

DEZGHETAREA FRIGIDERULUI SI CONGELATORULUI

Eticheta tehnica contine informatii cu privire la cantitatea maxima de alimente ce pot fi congelate (Fig. 2).

(Fig 2)

Asigurati-va ca zona de evacuare a apei este mereu curata. Alimentele nu trebuie sa atinga peretii compartimentului frigider.

Daca pe peretele posterior al compartimentului frigider apar cateva picaturi de apa sau putina gheata, nu va ingrijorati: acesta este un fenomen normal.

Va recomandam sa dezghetati compartimentul congelator cand stratul gheata depaseste 3 mm grosime.

Daca urmeaza sa va adresati Departamentului nostru de Relatii cu Clientii, trebuie sa va notati informatiile de pe eticheta tehnica a aparatului.

Important: Daca temperatura ambientala este foarte ridicata, este posibil sa se formeze un strat gros de gheata pe peretele posterior al frigiderului. In acest caz, rotiti selectorul de temperatura la valori mai mici (1-2).

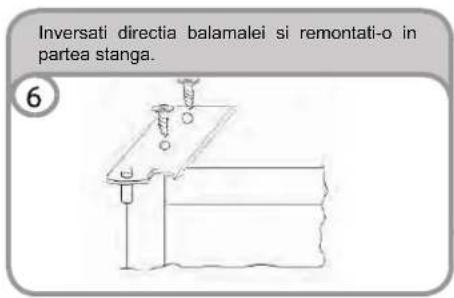

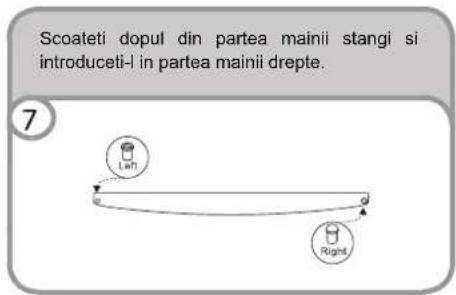

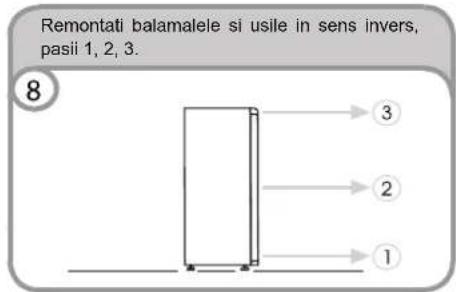

INVERSAREA DIRECTIEI DE DESCHIDERE A USILOR

Pentru a inversa directia de deschidere a usilor, urmati indicatiile de mai jos in functie de modelul si tipul de balamale ale aparatului dvs.

A

Inclinati aparatul la un unghi de 45 de grade, deooarece va trebuie acces la partea de jos a acestuia.

Scoateti balamaua de jos inlaturand suruburile si piulitele, apoi scoateti usa de jos.

înainte de a utiliza T și distribuitor de apă fort și prima dată, scoateți și clar T și apă rezervor localiza INS

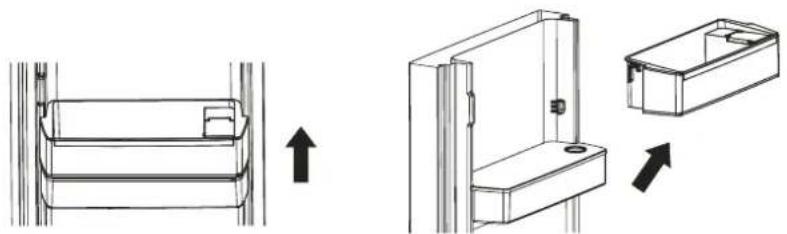

1. lift și scoateți balcon rezervor.

1. elimina T și rezervorul de apă. el și capacul superior desprinde și se spală și curățați atât nisipul rezervor capacul.

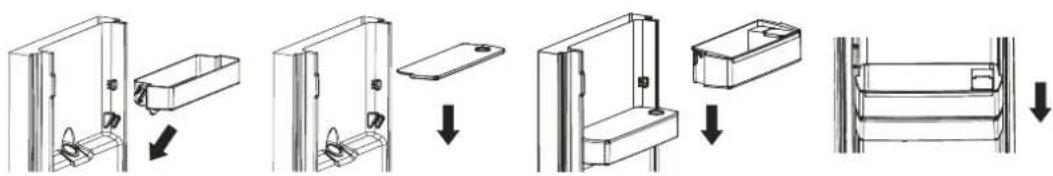

1. după curățare, repozitionați rezervorul de apă, se acoperă și rezervor balcon de mai jos:

1. curățați maneta distribuitor afara ușa frigiderului.

umple T și rezervorul de apă

apă de distribuire

împingeti maneta dozator uşor cu un pahar sau recipient. pentru a opri fluxul, trageti geamul departe

1. deschide mic int capac și partea de sus a rezervorului de balcon.
2. umple T și rezervorul de apă potabilă cu TOT apă și linia 2.5L.
3. dulap rezonabil. asigura că este închis ferm.
