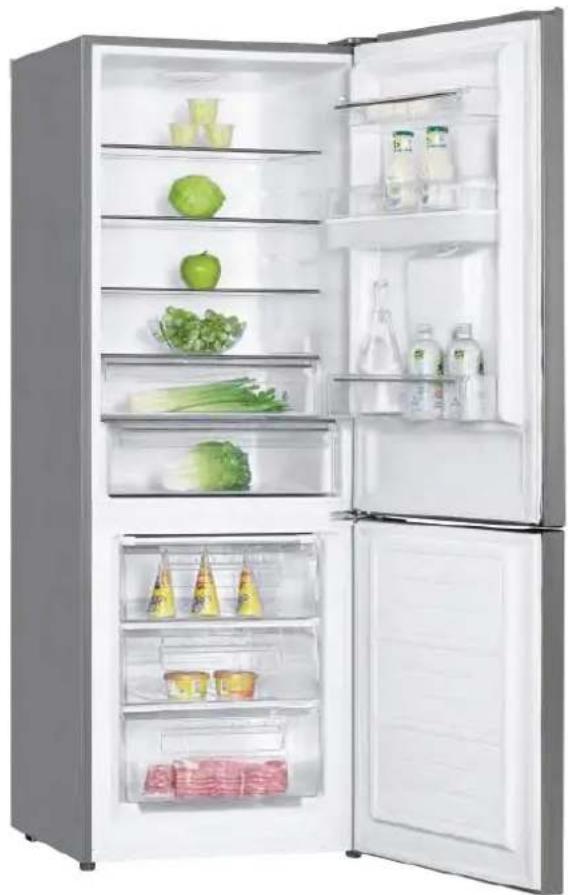

HBM-686SWD - Lodówka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Chłodziarko-zamrażarka
Marka	Haier
Model	HBM-686SWD
Napięcie zasilania	220–240 V / 50 Hz lub 230 V / 60 Hz
Czynnik chłodniczy	R600a (izobutan, palny)
Strefa chłodzenia	Automatyczne rozmrażanie
Strefa zamrażania	Ręczne rozmrażanie (rozmrażać przy warstwie lodu >3 mm)
Oświetlenie	Światło LED
Dozownik wody	Tak, z zbiornikiem (pojemność do 2,5 L)
Minimalna odległość od ściany (tył)	100 mm
Minimalna odległość z boku	100 mm
Minimalna odległość od góry	200 mm
Możliwość zmiany kierunku otwierania drzwi	Tak
Maksymalna ilość zamrażania	Patrz tabliczka znamionowa
Klasa efektywności energetycznej	Nie podano
Czyszczenie i konserwacja	Przed czyszczeniem wyjąć wtyczkę; nie używać ostrych przedmiotów do usuwania lodu
Utylizacja	Zgodnie z dyrektywą WEEE 2012/19/UE; nie wyrzucać z odpadami domowymi
Instrukcje bezpieczeństwa	Urządzenie zawiera palny czynnik chłodniczy; nie uszkadzać obiegu chłodniczego
Części zamienne i naprawa	Tylko przez autoryzowany serwis; używać oryginalnych części zamiennych

Często zadawane pytania - HBM-686SWD HAIER

Jak rozmrozić zamrażarkę mojego Haier HBM-686SWD?

Wyłącz urządzenie (pokrętło temperatury na 0) i zostaw drzwi otwarte. Umieść zamrożone produkty w chłodnym miejscu. Aby przyspieszyć, możesz wstawić garnek z gorącą wodą (ok. 50 °C). Zbierz wodę z rozmrażania miękką ściereczką. Nie używaj ostrych przedmiotów ani elektrycznych suszarek do włosów.

Dlaczego na zewnątrz lodówki tworzy się skroplina?

Przy wysokiej wilgotności, np. podczas wilgotnej pogody, może tworzyć się skroplina. To normalne i nie jest wadą działania. Wystarczy przetrzeć powierzchnie suchą ściereczką.

Co oznacza czynnik chłodniczy R600a?

R600a (izobutan) jest przyjaznym dla środowiska, ale palnym czynnikiem chłodniczym. Uważaj, aby nie uszkodzić rur obiegu chłodniczego.

Jak ustawić temperaturę?

Pokrętło regulacji temperatury znajduje się w górnej prawej części komory chłodzenia. Obróć je na wyższą liczbę, aby uzyskać niższą temperaturę. Pozycja 0 wyłącza kompresor. Ustawienie średnie (3-4) jest odpowiednie do normalnej pracy.

Co zrobić, jeśli wydajność chłodzenia jest zbyt niska?

Sprawdź, czy żywność nie jest zbyt ciasno ułożona, drzwi prawidłowo się zamykają, uszczelki są nienaruszone i czy jest wystarczająca wentylacja. Przed włożeniem gorących potraw pozwól im ostygnąć. W razie potrzeby ustaw pokrętło temperatury na wyższą wartość.

Jak zmienić kierunek otwierania drzwi?

Przechyl urządzenie pod kątem 45°. Najpierw usuń dolny zawias i dolne drzwi, następnie środkową śrubę i górne drzwi. Zamontuj zawiasy po lewej stronie. Szczegóły znajdziesz w instrukcji obsługi.

Lodówka wydaje bulgoczące dźwięki – czy to normalne?

Tak, dźwięk ten pochodzi od przepływającego czynnika chłodniczego w rurach i jest całkowicie normalny. Nie jest to wada działania.

Jak wyczyścić zbiornik wody?

Podnieś półkę zbiornika i wyjmij zbiornik wody. Odkręć górną pokrywę i umyj zbiornik oraz pokrywę ciepłą wodą z płynem do naczyń. Po wysuszeniu włóż wszystko z powrotem.

Boczna ściana lodówki staje się ciepła – czy to wada?

Nie, to normalne. Odprowadzanie ciepła wewnątrz powoduje, że boczna ściana staje się ciepła, szczególnie przy częstym otwieraniu drzwi lub wysokiej temperaturze zewnętrznej. Nie jest to wada działania.

Co należy wziąć pod uwagę przy utylizacji starego urządzenia?

Odłącz urządzenie od sieci, przetnij przewód zasilający i usuń drzwi. Zutylizuj je zgodnie z dyrektywą WEEE 2012/19/UE w punkcie zbiórki zużytego sprzętu elektrycznego i elektronicznego.

INSTRUKCJA OBSŁUGI HBM-686SWD HAIER

Urządzenie to przeznaczone jest wyłącznie do użytku domowego.

Aby jak najlepiej wykorzystać funkcje tego urządzenia, należy uważnie przeczytać tę instrukcję obsługi, która zawiera opis urządzenia oraz porady odnośnie przechowywania i konserwacji żywności.

Należy ją zachować, by móc z niej skorzystać w przyszłości.

PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA

1. Opakowanie

Materiał opakowaniowy nadaje się w 100 procentach do powtórnego przetworzenia i został oznaczony odpowiednim symbolem. W celu usunięcia opakowania należy stosować się do krajowych przepisów. Materiały opakowaniowe (torby z tworzywa, elementy styropianowe itp.) należy przechowywać w miejscach niedostępnych dla dzieci, ponieważ stanowią potencjalne źródło zagrożenia.

2. Złomowanie / usuwanie

Dyrektywa 2012/19/EU

Urządzenie jest wyprodukowane z materiałów nadających się do powtórnego wykorzystania.

Posiada oznaczenie zgodności z Dyrektywą UE 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Prawidłowe złomowanie urządzenia przyczynia się do uniknięcia ewentualnych negatywnych skutków dla środowiska i zdrowia.

Symbol na produkcie lub dołączonych do niego dokumentach oznacza, że nie można tego produktu wyrzucać z normalnymi odpadami z gospodarstwa domowego. Produkt należy oddać do lokalnego punktu zbiórki sprzętu elektrycznego lub elektronicznego do recyklingu. Przed usunięciem produktu należy sprawić, by nie nadawał się do użytku poprzez odcięcie przewodu zasilającego, zdjęcie drzwi i usunięcie półek, by nie mogły łatwo wejść do środka dzieci. Należy go usunąć zgodnie z krajowymi przepisami dotyczącymi zagospodarowania odpadów przekazując je do odpowiedniego punktu segregacji odpadów. Nie wolno go pozostawiać bez dozoru nawet na kilka dni, ponieważ stanowi potencjalne zagrożenie dla dzieci. W celu uzyskania bardziej szczegółowych informacji na temat zagospodarowania, odzysku i recyklingu tego produktu, prosimy skontaktować się z lokalnym urzędem, służbami gospodarowania odpadami lub sklepem, w którym dokonano zakupu.

1. Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest uszkodzone, oraz czy drzwi dobrze się domykają. O każdym uszkodzeniu należy powiadomić sprzedawcę w ciągu 24 godzin od dostawy urządzenia.
2. Przed włączeniem po raz pierwszy urządzenia należy odczekać co najmniej dwie godziny, by mieć pewność, że układ chłodniczy osiągnął pełną wydajność.
3. Instalacja urządzenia oraz podłączenie przewodów elektrycznych musi być wykonane przez wykwalifikowanego technika, zgodnie z instrukcjami producenta oraz w zgodzie z krajowymi przepisami odnośnie bezpieczeństwa.
4. Przed rozpoczęciem korzystania z urządzenia należy umyć jego wnętrze.

Informacja

Urządzenie to nie zawiera CFC (układ chłodniczy zawiera R134a) ani HFC (układ chłodniczy zawiera R600a) (patrz tabliczka znamionowa w środku urządzenia).

Urządzenia zawierające izobutan (R600a): izobutan jest naturalnym gazem, nieszkołiwym dla środowiska, ale jest łatwopalny. Dlatego należy uważać, by nie dopuścić do uszkodzenia układu chłodniczego.

Deklaracja zgodności

- Urządzenie to jest przeznaczone do przechowywania żywności i jest wyprodukowane zgodnie z przepisami europejskimi (EC) nr 1935/2004.

CE

- Wyrób ten dostal zaprojektowany, wyprodukowany i sprzedany zgodnie z:

• założeniami Dyrektywy 2006/95/EC odnośnie bezpieczeństwa niskonapięciowego
• wymaganiami Dyrektywy EMC 2004/95/EC

- Bezpieczeństwo elektryczne urządzenia jest gwarantowane jedynie wówczas, gdy jest ono podłączone do skutecznego i zatwierdzonego uziemienia.

Poniższe ostrzeżenia zostały podane dla Państwa bezpieczeństwa. Przed instalacją i rozpoczęciem eksploatacji urządzenia, prosimy się upewnić, że zostały one dobrze zrozumiane. Państwa bezpieczeństwo jest najważniejsze.

Jeżeli istnieją wątpliwości co do znaczenia tych ostrzeżeń, należy skontaktować się z Centrum Obsługi Klienta.

Instalacja

• Urządzenie to jest ciężkie. Należy je przenosić z zachowaniem ostrożności.
• Poprawianie parametrów lub modyfikacja urządzenia jest niebezpieczna.
• Należy się upewnić, że urządzenie nie stoi na przewodzie zasilającym. Jeżeli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, przedstawiciela obsługi klienta lub równie wykwalifikowaną osobę.
• Wszelkie prace elektryczne wymagane do podłączenia urządzenia muszą być wykonane przez wykwalifikowanego elektryka lub inną kompetentną osobę.
• Nie należy odsłaniać części, które się nagrzewają. O ile to tylko możliwe tylna ścianka urządzenia powinna stać jak najbliżej ściany z zachowaniem odpowiedniej odległości niezbędnej dla zapewnienia wentylacji, zgodnie z informacją podaną w instrukcji instalacji.
• Po zainstalowaniu urządzenia i przed jego pierwszym włączeniem należy odczekać co najmniej dwie godziny, by ustabilizował się czynnik chłodniczy.

OSTRZEŻENIE: nie wolno zasłaniać otworów wentylacyjnych w obudowie urządzenia lub jego zabudowie.

Bezpieczeństwo dzieci

• Urządzenia nie powinny obsługiwać dzieci, ani osoby niedołężne, chyba że pod nadzorem osoby za nie odpowiedzialnej, by zapewnić ich bezpieczeństwo.
• Należy uważać na małe dzieci, by nie bawiły się urządzeniem.

Eksploatacja

• Urządzenie to jest przeznaczone wyłącznie do użytku domowego, do przechowywania żywności.
• Po rozmrożeniu, produktów nie wolno ponownie zamrażać.
• Do zamrażarki nie wolno wkładać gazowanych napojów.
• Lody na patyku mogą powodować odmrożenia, jeżeli będą spożywane natychmiast po wyjęciu z zamrażarki.
• Nie należy wyjmować produktów z zamrażarki wilgotnymi/mokrymi rękoma, aby uniknąć odmrożeń.

Czyszczenie i konserwacja

- Przed rozpoczęciem czyszczenia lub konserwacji urządzenia należy je wyłączyć i wyłąc wtyczkę z gniazdka sieciowego.

- Nie wolno używać ostrych przedmiotów do usuwania szronu lub lodu (patrz instrukcje odnośnie odszraniania).

OSTRZEŻENIE: nie wolno używać urządzeń mechanicznych lub środków innych do przyspieszenia procesu odszraniania, niż te, zalecane przez producenta

OSTRZEŻENIE: wewnątrz komór do przechowywania żywności nie wolno używać urządzeń elektrycznych, chyba że są one zalecane przez producenta

OSTRZEŻENIE: nie wolno dopuścić do uszkodzenia układu chłodniczego

Konserwacja

• Obsługę serwisową urządzenia może wykonywać jedynie uprawniony technik z użyciem wyłącznie oryginalnych części zamiennych.
• Pod żadnym pozorem nie wolno samodzielnie próbować naprawiać urządzenia. Naprawy wykonywane przez niedoświadczone osoby mogą prowadzić do obrażeń ciała lub poważnych uszkodzeń urządzenia. Należy skontaktować się w tym celu z centrum obsługi klienta.

Pozbywanie się urządzenia

• Przed pozbyciem się PRODUKTU, należy je wyłączyć i wyjąc wtyczkę z gniazdka zasilającego. Należy odciąć wtyczki i je zniszczyć.
• Należy się upewnić, że drzwi się nie zablokują (najlepiej je zdemontować) bez względu na to, czy będzie je można otworzyć od środka, czy nie.

STARY PRODUKT MOŻE BYĆ ŚMIERTELNĄ ZABAWKĄ DLA DZIECI

UWAGA: kiedy produkt nie będzie się już nadawał do użytku, należy się go pozbyć zgodnie z dyrektywą W.E.E.E. (patrz niżej). Urządzenie zawiera czynnik chłodniczy izobutan (R600a), łatwopalny gaz w pianie izolacyjnej.

Prosimy uważnie przeczytać tę instrukcję przed rozpoczęciem korzystania z urządzenia i zachować ją do wykorzystania w przyszłości.

2. PRAWIDŁOWE USTAWIENIE

Dobra wentylacja

Wokół chłodziarki musi być zapewniona dobra wentylacja ułatwiająca rozpraszanie ciepła, skuteczne chłodzenie i niskie zużycie energii. W tym celu należy pozostawić wokół chłodziarki dostatecznie dużo miejsca. Jej tylna ścianka powinna się znajdować w odległości co najmniej 10 cm od ściany, z boków również należy zachować odstęp 10 cm, a od góry co najmniej 20 cm. Powinno się również zostawić miejsce umożliwiające otwarcie drzwi o kat 160°.

Zasilanie

Chłodziarka jest zasilana wyłącznie napięciem jednofazowym prądu zmiennego o napięciu 220-240V\~/50Hz, 230V\~/60Hz. Jeżeli w sieci użytkownika występują wahania napięcia przekraczające te wartości, dla bezpieczeństwa należy zastosować automatyczny stabilizator prądu zmiiennego. Chłodziarkę należy podłączyć do indywidualnego gniazdka sieciowego, nie dzielonego z innymi urządzeniami. Wtyczka chłodziarki musi pasować do gniazdka z bolcem uziemieniowym.

Przewód zasilający

Podczas pracy chłodziarki, przewodu zasilającego nie należy przedłużać ani zwijać. Ponadto nie wolno, aby był blisko sprężarki znajdującej się z tyłu chłodziarki, której powierzchnia bardzo się nagrzewa podczas pracy. Dotknięcie jej mogłoby spowodować uszkodzenie izolacji lub spowodować upływ prądu.

Ochrona przed wilgocią

Należy unikać ustawiania chłodziarki w bardzo wilgotnych miejscach, by ograniczyć możliwość rdzewienia metalowych części. Ponadto nie można jej spryskiwać woda, ponieważ można uszkodzić izolację i spowodować upływ prądu.

Ochrona przed ciepłem

Chłodziarkę należy ustawić z dala od źródeł ciepła i w miejscach nie narażonych na działanie bezpośredniego promieniowania słonecznego.

Stabilne podłoże

Podłoga, na której będzie ustawiana chłodziarka musi być płaska i mocna.

Chłodziarki nie należy jej stawiać na żadnym miękkim materiale, jak np. piankowych tworzywach sztucznych itp. Jeżeli chłodziarka nie stoi poziomo, należy odpowiednio wyregulować wkręty. Nie wolno jej też ustawiać obok przedmiotów, które mogą wpadać w rezonans.

Uwaga na zagrożenia

Nie zaleca się ustawiać chłodziarki w pobliżu żadnych substancji lotnych lub palnych, jak gaz, benzyna, alkohol, lakier lub octan amylu. Substancji tych nie można przechowywać w chłodziarce

Przenoszenie

Podczas ustawiania lub przenoszenia chłodziarki nie można jej przechylac o kąt większy niż 45°, ani nie wolno jej odwracać do góry nogami.

3. Uwagi

• Wilgoć z żywności lub z powietrza wpływającego do chłodziarki podczas otwarcia drzwi może osiąść na wewnętrznych ściankach w postaci szronu. Jeżeli warstwa jest gruba, może powodować gorszą pracę urządzenia. Jeżeli jej grubość przekroczy 2 mm, chłodziarkę należy odszronić.
• Odszranianie komory zamrażarki wykonuje się ręcznie. Przed rozpoczęciem odszraniania, należy wyjąć z komory chłodziarki żywność, tacę na lód i półkę, a następnie ustawić pokrętło regulatora temperatury w położenie „0” (sprężarka przestanie pracować) i pozostawić otwarte drzwi dopóki szron i lód znajdujące się na dnie komory zamrażarki nie rozpuszczą się całkowicie. Następnie należy wytrzeć wodę miękką szmatką. Aby przyspieszyć proces odszraniania można wstawić do komory zamrażarki miskę z ciepłą wodą (około 50 °C). Po zakończeniu odszraniania należy pamiętać o ustawieniu pokrętła regulatora temperatury w jego poprzednim położeniu.
• Nie zaleca się ogrzewać bezpośrednio komory zamrażarki gorącą wodą lub suszarką do włosów w celu przyspieszenia odszraniania, gdyż można w ten sposób uszkodzić obudowę wewnątrz.
• Nie zaleca się zeskrobywać lodu bądź szronu, ani oddzielać żywności przymarzniętej do komory ostrymi przedmiotami lub drewnianymi prętami, gdyż można w ten sposób uszkodzić obudowę wewnątrz lub powierzchnie skraplacza.
• Jeżeli jest uszkodzony przewód zasilający, może on być wymieniony jedynie w warsztacie wskazanym przez producenta, ponieważ są do tego potrzebne specjalne narzędzia.

4. Czyszczenie i konserwacja

Wymiana lampek

T, a produkt jest wyposażony w światła LED, prosimy o kontakt z usługi po sprzedaży Inków EOF je zastąpić

5. Rozwiązywanie problemów

1. GDY CHŁODZIARKA NIE DZIAŁA

Sprawdzić, czy nie ma uszkodzenia w instalacji zasilania prądem elektrycznym.

Sprawdzić, czy wtyczka jest włóżona do gniazdka zasilania.

Sprawdzić, czy nie jest przepalony bezpiecznik.

2. GDY CHŁODZIARKA NADMIERNIE CHŁODZI

Pokrętło regulacji temperatury ustawione jest na zbyt duże chłodzenie.

Jeżeli zbyt dużo mocno wilgotnych produktów żywnościowych zostanie ułożonych bezpośrednio przy wylotach chłodnego powietrza, mogą łatwo zamarznąć. Nie oznacza to wady urządzenia.

3. GDY CHŁODZIARKA NIE CHŁODZI DOSTATECZNIE

Produkty mogą być zbyt ciasno ułożone obok siebie, co blokuje przepływ zimnego powietrza.

Do chłodziarki został włożony gorący produkt lub zbyt wiele produktów naraz.

Drzwi mogą nie być prawidłowo zamknięte.

Uszczelki drzwiowe mogą być uszkodzone.

Chłodziarka może nie być wentylowana.

Może być zbyt mała odległość między chłodziarką, a innymi przedmiotami znajdującymi się obok lub nad chłodziarką.

Pokrętło regulacji temperatury może nie być prawidłowo ustawione.

4. GDY WODA Z ODSZRANIANIA WLEWA SIĘ DO ŚRODKA CHŁODZIARKI I WYLEWA NA PODŁOGĘ

Sprawdzić, czy rura ściekowa lub przewód odprowadzający wodę nie są zatkane.

Sprawdzić, czy jest prawidłowo włóżona taca zbierająca wodę.

5. GDY NA ZEWNĄTRZ CHŁODZIARKI SKRAPLA SIE PARA

Na zewnątrz chłodziarki może skrapłać się para wodna, gdy pomieszczenie jest za wilgotne, na przykład podczas pory roku z dużymi opadami. Jest to takie samo zjawisko, jak w przypadku włania schłodzonej wody do szklanki. Chłodziarkę należy wytrzeć suchą szmatką

6. GDY SŁYCHAĆ ODGŁOS PRZEPLYWAJĄCEJ CIECZY

Jest to dźwięk przepływającego czynnika chłodniczego. Nie oznacza wady chłodziarki.

7. GDY BOCZNA ŚCIANKA OBUDOWY NAGRZEWA SIE

Boczna ścianka obudowy nagrzewa się, gdy drzwi są często otwierane i zamykane, podczas uruchamiania urządzenia oraz w lecie, gdy na zewnątrz panują wysokie temperatury. W takim przypadku nie należy dotykać panelu. Zjawisko to jest wynikiem uchodzenia ciepła ze środka komory i nie oznacza wady chłodziarki.

6. Dane techniczne

* Szczegółowe dane techniczne znajdują się na tabliczce znamionowej, usytuowanej z tyłu chłodziarki. Moga one ulec zmianie bez powiadomienia.

COMBI

PANEL STEROWANIA

Obudowa termostatu, służącego do sterowania pracą urządzenia, znajduje się wewnątrz komory chłodziarki, w prawym górnym narożu. Aby sprawdzić, czy urządzenie działa, należy pamiętać, by pokrętło termostatu nie było ustawione w położeniu „0”.

ODSZRANIANIE I ZAMRAŻANIE

Na tabliczce znamionowej podana jest maksymalna ilość żywności, którą można zamrozić (patrz Rys. 2) Zamrażanie odbywa się przy dowolnym ustawieniu pokrętła.

Rys. 2

Odszranianie komory chłodziarki odbywa się automatycznie.

Należy pilnować, by otwór odpływu wody był zawsze czysty. Należy pamiętać, by produkty żywnościowe nie dotykały tylnych ani bocznych ścianek komory chłodziarki.

Niewielka ilość szronu lub kropelki wody widoczne na tylnej ściance komory chłodziarki podczas jej pracy są normalnym zjawiskiem

Zalecamy odszronienie komory zamrażarki, gdy grubość warstwy szronu przekroczy 3 mm.

W przypadku kontaktu z działem obsługi klienta, gdy pojawią się jakież usterki, prosimy podać informacje znajdujące się na tabliczce znamionowej.

Ważne: gdy temperatura wewnątrz urządzenia jest za wysoka, sprężarka będzie pracowała w sposób ciągły i na tylnej ściance komory chłodziarki będzie narastał szron. W takim przypadku należy obrócić pokrętło na ustawienie niższej temperatury (1-2).

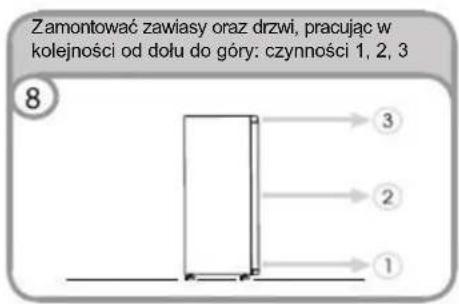

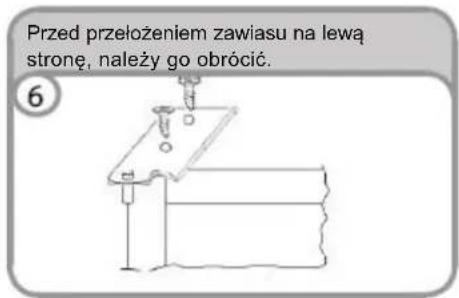

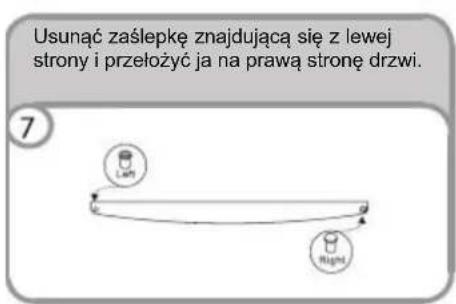

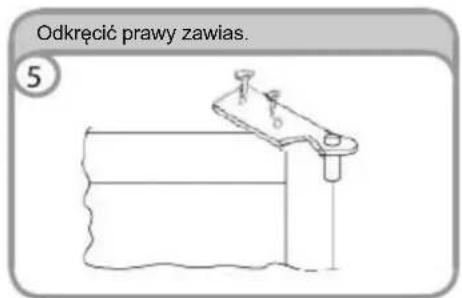

ZMIANA KIERUNKU OTWIERANIA DRZWI

Aby przełożyć drzwi tak, by otwierały się w drugą stronę należy postępować zgodnie ze wskazówkami dotyczącymi instalowania zawiasów.

A

Przechylić urządzenie o kąt 45°, gdyż trzeba będzie wykonać czynności pod spodem chłodziarki.

1

Zdjęć dolny zawias poprzez odkręcenie wkrętów, zdjęcie zaślepek i podkładek, a następnie zdjąć dół drzwi

2

Odkręcić środkowy wkręt i zdjąć górę drzwi.

3

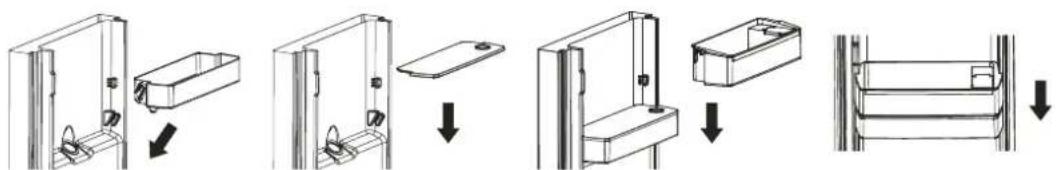

Przed pierwszym użyciem T i fort i dozownik wody, usuwanie i jasne T i wody zbiornika zlokalizować INS

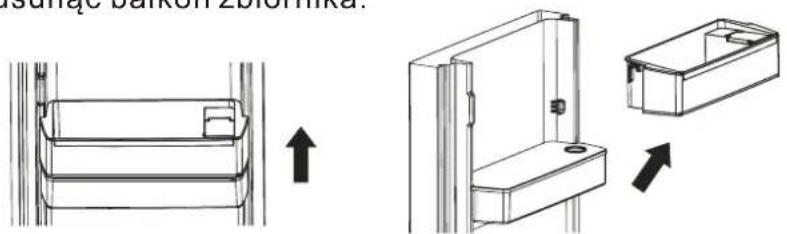

1. Podnieść i usunąć balkon zbiornika.

1. Usuń T i zbiornik wody. odłącz go i górną pokrywę oraz mycia i czyszczenia zarówno piasku zbiornika pokrywę.

1. Po oczyszczeniu, założyć zbiornik wody, przykryć i zbiornik balkon, jak poniżej:

1. Oczyścić dźwignię dozownika na zewnątrz drzwi lodówki

Wypełnić T i zbiornik na wodę

Dozowania wody

Nacisnąć dźwignię dozownika delikatnie szkła lub pojemnika. do zatrzymania przepływu, wyciągnąć szkło z dala

1. Otworzyć małą Int wieko i górną część balkonu zbiornika.
2. Wypełnić T i zbiornik z wody pitnej TOT się i linii 2.5l.
3. Stracić wnętrze. upewnić się, że jest mocno zamknięte.

Haier

COMBINA FRIGORIFICA

HBM-686WWD HBM-686BWD HBM-686SWD
