MANUAL DE UTILIZARE HKB64540NB AEG
Vă multumim pentru că ați ales acest produs AEG. Am creat acest produs pentru a vă oferi performanțe impecabile, pentru mulți ani, cu tehnologii innovative care fac viața mai simplă - funcții pe care s-ar putea să nu le găsiți la aparatele obișnuite. Vă rugăm să alocați câteva minute cititului pentru a obține ce este mai bun din acest aparat.
Vizitați website-ul la:
Aici găsiți sfaturi privind utilizarea, broșuri, informații care vă ajută la rezolvarea unor probleme apărute și informații despre service:
Înregistrați-vă produsul pentru a beneficia de servicii mai bune:
www.registeraeg.com
Cumpărați accesorii, consumabile și piese de schimb originale pentru aparatul dvs.:
www.aeg.com/shop
SERVICIUL DE RELAȚII CU CLIENTȚII ȘI SERVICE
Utilizați doar piese de schimb originale.
Atunci când contactați centrul autorizat de service, asigurați-vă că aveți disponibile următoarele informații: Model, PNC, Număr de serie.
Informațiile pot fi găsite pe plăcuța cu datele tehnice.
⚠️ Avertisment / Atenție-Informatii privind siguranța
i Informații generale și recomandări
Informații privind mediul înconjurător
Ne rezervăm dreptul asupra efectuării de modificări.
1. INFORMATII PRIVIND SIGURANTA
Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorectă. Păstrați
permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.
1.1 Siguranța copiilor și a persoanelor vulnerabile
- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
- Copiii cu vârsta între 3 și 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.
- Copiii cu vârsta mai mică de 3 ani nu trebuie lăsați să se apropie de aparat dacă nu sunt supravegheați permanent
- Nu lăsați copiii să se joace cu aparatul.
- Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
- Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbiniți.
- Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
- Copiii nu vor realiza curățarea sau întreținerea realizată de utilizator asupra aparatului fără a fi supravegheați.
1.2 Aspecte generale privind siguranța
- AVERTISMENT: Aparatul și părțile accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire.
- A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
- AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
- Nu încercați NICIODATĂ să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
- ATENTIE: Procesul de gătire trebuie supravegheat. Un proces de gătire pe termen scurt trebuie supravegheat permanent.
- AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafețele de gătit.
- Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
- Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
- Dacă suprafața ceramică / de sticlă este crăpată, opriți aparatul și deconectați-l de la sursa de alimentare. În cazul în care aparatul este conectat direct la sursa de alimentare folosind cutia de conexiuni, scoateți siguranța pentru a deconecta aparatul de la sursa de curent. În ambele cazuri, contactați Centrul de service autorizat.
- În cazul în care se sparge sticla plitei:
- opriți imediat toate arzătoarele și toate elementele electrice de încălzire și deconectați aparatul de la sursa de curent,
- nu atingeți suprafața aparatului,
- nu utilizați aparatul.
- În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un service autorizat sau de persoane cu o calificare calificare similară pentru a se evita pericolul.
- Când aparatul este conectat direct la sursa de curent, este obligatorie utilizarea unui comutator cu izolație la toți polii și cu contacte distanțate. Trebuie garantată deconectarea completă în conformitate cu condițiile specificate de categoria III pentru supratensiune.
Cablul de legare la masă este exclus de la aceste prevederi.
- Când alegeți traseul cablului de alimentare, asigurați-vă că acesta nu intră în contact direct (de exemplu prin utilizarea unui înveliș izolator) cu piese care pot atinge temperaturi cu peste 50°C mai mari decât temperatura camerei.
- AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.
2. INSTRUCTIUNI DE SIGURANTĂ
Acest aparat este destinat următoarelor
piete: CZROSK
2.1 Instalarea
AVERTISMENT!
Doar o persoană calificată trebuie să instaleze acest aparat.
AVERTISMENT!
Pericol de vătămare personală sau deteriorare a aparatului.
- Îndepărtați toate ambalajele.
- Dacă aparatul este deteriorat, nu îl instalati sau utilizati.
- Urmati instrucțiunile de instalare furnizate împreună cu aparatul.

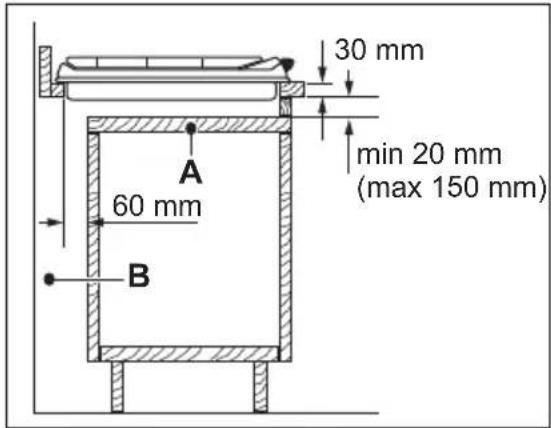

- Respectați distanțele minime față de alte aparate și corpuri de mobilier.
- Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protectie și încălțăminte închisă.
- Închideți etanș suprafețele tăiate cu un agent de etanșare pentru ca umezeala să nu umfle materialul.
- Protejati partea de jos a aparatului de abur și umezeală.
- Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinti
de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.
- Dacă aparatul este așezat deasupra unor sertare, verificați dacă spațiul dintre partea de jos a aparatului și sertarul de sus este suficient pentru a permite circulația aerului.
- Baza aparatului poate deveni fierbinte. Instalați sub aparat un panou de separare ignifug pentru a preveni accesarea bazei acestuia.
2.2 Conexiunea electrică
AVERTISMENT!
Pericol de incendiu și electrocutare.
- Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
- Aparatul trebuie legat la o priză cu împământare.
- Înainte de a efectua orice tip de operație, asigurați-vă că ați deconectat aparatul de la sursa de curent.
- Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
- Verificați dacă aparatul a fost instalat corect. Cablurile de alimentare electrică și ștecherele (dacă există)
slăbite sau incorecte pot să provoace încălzirea excesivă a terminalului.
- Folosiți un cablu adecvat pentru alimentarea electrică.
- Nu permiteți încâlcirea cablurilor electrice.
- Verificați dacă este instalată protecția la electrocutare.
- Folosiți o clemă pentru reducerea tensionării cablului.
- Nu lăsați cablul de alimentare sau ștecherul (dacă există) să atingă aparatul fierbinte sau vase fierbinți atunci când conectați aparatul la prizele din vecinătate.
- Nu folositi prize multiple și cabluri prelungitoare.
- Procedați cu atenție pentru a nu deteriora ștecherul (dacă există) sau cablul de alimentare electrică. Contactați Centrul nostru de service autorizat sau un electrician pentru a schimba un cablu de alimentare deteriorat.
- Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
- Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
- Dacă priza de curent prezintă jocuri, nu conectați stecherul.
- Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de stecher.
- Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
- Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
2.3 Racordul la gaz
- Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
- Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
- Verificați dacă aerul circulă în jurul aparatului.
- Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
- Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție aspectelor referitoare la ventilația adecvată.
2.4 Utilizarea
AVERTISMENT!
Pericol de vătămare, arsuri și electrocutare.
- Scoateți toate ambalajele, etichetele și foliile de protecție (dacă există) înainte de prima utilizare.
- Utilizați acest aparat într-un mediu casnic.
- Nu modificati specificațiile acestui aparat.
- Nu blocati fantele de ventilatie.
- Nu lăsați aparatul nesupravegheat în timpul funcționării.
- După fiecare utilizare, opriți zona de gătit.
- Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea pot deveni fierbinti.
- Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
- Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
- Când puneți alimente în ulei fierbinte, pot să sarà stropi.
AVERTISMENT!
Pericol de incendiu și explozie
- Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Tineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.
- Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
- Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
- Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.
AVERTISMENT!
Pericol de deteriorare a aparatului.
- Nu tineți vase pe panoul de comandă.
- Nu permiteți evaporarea completă a lichidului din vase.
- Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
- Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.
- Nu puneti folie din aluminiu pe aparat.
- Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot zgâria suprafața din sticlă / vitroceramică. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe plita de gătit.
- Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.
- Vasele trebuie poziționate central pe arzătoare.
- Când rotiți brusc butonul din poziția de maxim în cea de minim, asigurăti-vă că flacăra nu se stinge.
- Utilizați doar accesoriiile furnizate împreună cu aparatul.
- Nu instalați adaptoare de flacără pe arzător.
- Utilizarea unui aparat de gătit cu gaz are ca efect producerea de căldură și umezeală. Asigurați o bună ventilare a camerei în care aparatul este instalat.
- Utilizarea îndelungată a aparatului poate necesita aerisire suplimentară, de exemplu deschiderea unei
ferestre, sau o ventilație mai eficientă, de exemplu prin mărirea puterii ventilației mecanice, dacă există.
- Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.
- Nu permiteți lichidelor acide, precum oțetul, sucul de lămâie sau agenții detartranți să intre în contact cu plita. Pot să apară zone mătuite.
- Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.
2.5 Îngrijirea și curățarea
AVERTISMENT!
Nu scoateți butoanele, butoanele de selectare sau garniturile din panoul de comandă. Ar putea intra apă în aparat și să provoace daune.
- Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
- Înainte de curățare, opriți cuptorul și lăsați-l să se răcească.
- Scoateți aparatul din priză înainte de a efectua operațiile de întreținere.
- Nu folosiți apă pulverizată și abur pentru curățarea aparatului.
- Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți niciun produs abraziv, burete abraziv, solvent sau obiect metalic.
- Nu curățați arzătoarele în mașina de spălat vase.
2.6 Service
- Pentru a repara aparatul contactați un Centru de service autorizat.
- Utilizați numai piese de schimb originale.
2.7 Gestionarea deşeurilor după încheierea ciclului de viață al aparatului
AVERTISMENT!
Pericol de vătămare sau sufocare.
- Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
- Deconectați aparatul de la sursa de alimentare electrică.
- Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.
• Turtiți tevile externe de gaz.
3. DESCRIEREA PRODUSULUI

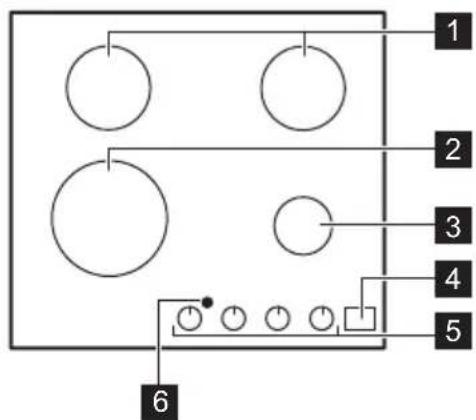

3.1 Configurația plitei de gătit
1 Arzător semi-rapid
2 Arzător cu coroană multiplă
3 Arzător auxiliar
4 Panou de comandă
5 Butoane de comandă
6 Fereastră pentru semnalul infraroșu Plită²Hotă

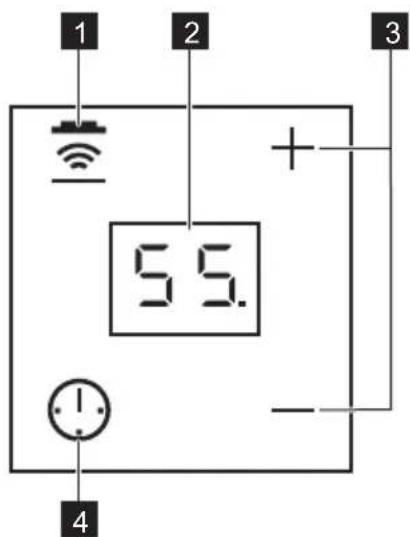

3.2 Configurația panoului de comandă
Utilizați câmpurile cu senzor pentru a utiliza Cronometrul și Plită²Hotă. Afișajele, indicatoarele și semnalele sonore indică funcțiile active.
| Câmp cu senzor | Funcție Comentariu | |
| 1 | [5XHZ] | Hob ^2 Hood Pentru a activa și dezactiva modul manual al funcției. |
| 2 | - Afișajul cronometrului Pentru a afișa durata în minute. | |
| 3 | + / — | - Pentru a crește sau a descrește durata. |
| 4 | 💡 | - Pentru a selecta funcția Cronometru. |
3.3 Buton de comandă
| Simbol Descriere | |
 | fără alimentare cu gaz / poziție oprit |
| [arc] | poziție aprindere / alimentare maximă cu gaz |
| [arc] | alimentare minimă cu gaz |
A. Indicator de căldură reziduală.
AVERTISMENT!
Pericol de arsuri din cauza căldurii reziduale.
Indicatorul de căldură reziduală se aprinde atunci când stingeti arzătorul.

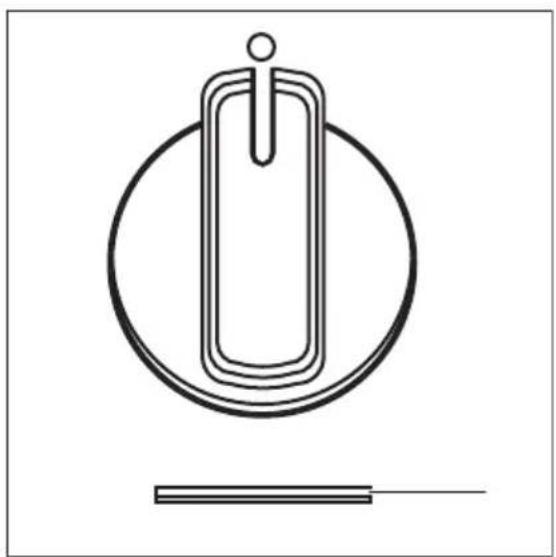

3.4 Căldura reziduală
| Butonul arzătorului | Durata gătirii (min) |
| pornit < 5 pornit > 5 | |
| Coroană multiplă oprit după 25 oprit după 25 | |
Semi-rapid oprit după 10 oprit după 20
Auxiliar oprit după 5 oprit după 15
4. UTILIZAREA ZILNICĂ
AVERTISMENT!
Consultați capitolele privind siguranța.

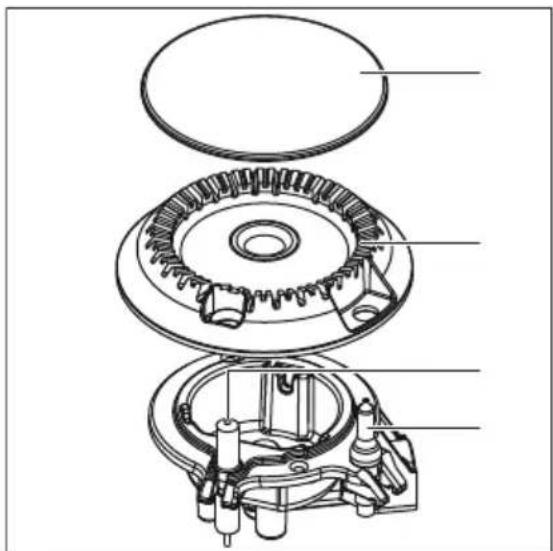

4.1 Prezentarea arzătorului
A. Capac arzător
B. Coroană arzător
C. Bujie de aprindere
D. Termocuplu
4.2 Aprinderea arzătorului
Aprindeți întotdeauna arzătorul înainte de a pune vase pe acesta.
AVERTISMENT!
Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.
- Apăsați și rotiți butonul de comandă în sens antiorar până la poziția de alimentare maximă cu gaz (â).
- Tineți apăsat butonul de comandă timp de maxim 10 secunde. Astfel se permite încălzirea termocuplului. În caz contrar, alimentarea cu gaz se întrerupe.
- După ce flacăra este constantă, o puteți regla.
În cazul în care, după câteva încercări arzătorul nu se aprinde, verificați poziția corectă a coroanei și capacului arzătorului.
AVERTISMENT!
Nu tineți apăsat butonul de comandă mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de comandă, rotiți-l pe poziția oprit și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.
ATENTIE!
În lipsă curentului electric, puteți aprinde arzătorul fără dispozitivul electric; în acest caz, apropiați o flacără de arzător, rotiți butonul de comandă spre stânga în sens antiorar până când ajunge la poziția de maxim și apăsați-l. Mențineți apăsat butonul timp de maxim 10 secunde pentru a permite încălzirea termocuplului.
Dacă arzătorul se stinge accidental, rotiți butonul de comandă în poziția oprit și încercați să aprindeți din nou arzătorul după cel puțin 1 minut.
Generatorul de scântei poate porni automat la cuplarea alimentării electrice, după instalare sau după o pană de curent. Acest lucru este normal.
Fiecare buton de comandă are un indicator luminos. Acesta se aprinde când rotiți butonul de comandă.
Plita este furnizată cu supape progressive. Acestea fac mai exactă reglarea nivelului flăcării.
AVERTISMENT!
Dacă nu rotiți butonul la poziția oprit, după două ore este emis un sunet de avertizare și simbolurile clipesc în roșu. Acestea vă reamintesc că arzătorul este pornit. Pentru a opri sunetul, atingeți ①, ② sau .
4.3 Stingerea arzătorului
Pentru a stinge flacăra, rotiți butonul la poziția oprit
AVERTISMENT!
Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.
4.4 Cronometrul
Puteți folosi această funcție ca un Cronometru.
- Atingeti .
Pentru a activa funcția.
- Atingeti + sau de la cronometru pentru a seta durata (00 - 99 minute).
Atunci când timpul ajunge la final, este emis un semnal sonor, iar 00 se aprinde intermitent.
În ultimul minut, timpul scade în secunde, iar la ultimele 10 secunde cronometrul emite un semnal sonor.
- Atingeti
Pentru oprirea sunetului.
- Pentru a opri cronometrul, atingeti prelungit
Puteți folosi Cronometrul în orice moment, chiar dacă aparatul este oprit.
Funcția nu are nicio influență asupra funcționării arzătoarelor.
4.5 Hob²Hood
Este o funcție automată avansată care conectează plita la o hotă specială. Atât plita cât și hota au un sistem de comunicare cu semnale în infraroșu. Ventilatorul se poate comanda și manual de la plită.
Pentru majoritatea hotelor, sistemul de comandă la distanță este inițial dezactivat. Activați sistemul înainte de a utiliza funcția. Pentru mai multe informații, consultați manualul de utilizare al hotei.
Moduri automate
| Mod Lumină au-tomată | Viteză venti-lator |
| H0 Oprit Oprit | |
| HL Pornit Oprit | |
| H1 Pornit Nivelul 1 | |
| H2 Pornit Nivelul 2 |
5. INFORMATII ŞI SFATURI
AVERTISMENT!
Consultați capitolele privind siguranța.
5.1 Vasul de gătit
ATENTIE!
Nu folosiți vase din fontă, vase din lut sau argilă, farfurii pentru grătar sau toaster.
AVERTISMENT!
Nu așezați același vas pe două arzătoare.
AVERTISMENT!
Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe arzător.
ATENTIE!
Asigurati-vă că bazele vaselor nu stau prea aproape de butonul de comandă. În caz contrar, flacăra încălzește butonul de comandă.
ATENTIE!
Nu puneți toartele vasului deasupra marginii frontale a plitei de gătit.
| Mod Lumină au-tomată | Viteză venti-lator |
| H3 Pornit Nivelul 3 |
Atingeți prelungit pentru a opri ventilatorul și lumina.
AVERTISMENT!
După terminarea gătirii, hota nu se oprește automat. Opritți-o manual.
ATENTIE!
Puneți vasele în poziție centrală pe arzător pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.
ATENTIE!
Lichidele vârsate în timpul gătitului pot cauza spargerea sticlei.
5.2 Diametre pentru vase
Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.
| Arzător Diametrul va- | selor (mm) |
Coroană multiplă 180 - 260
Semi-rapid 120 - 220
Auxiliar 80 - 180

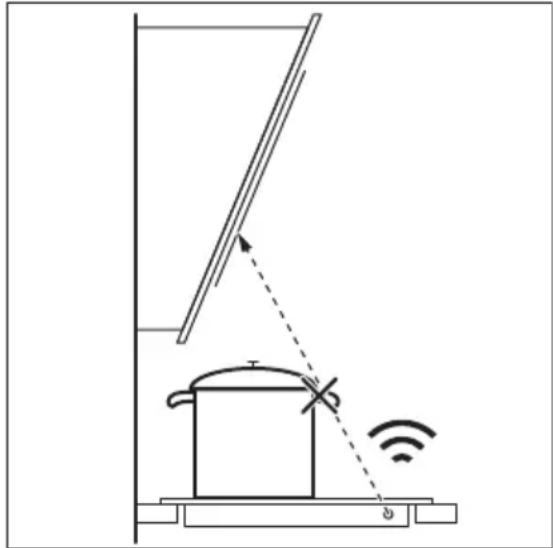

5.3 Sfaturi utile pentru Hob²Hood
Când utilizati plita cu funcția:
- Protejați panoul hotei de lumina directă a soarelui.
- Nu puneti becuri halogene pe panoul hotei.
- Nu acoperiți panoul de comandă al plitei.
- Nu întrerupeți semnalul dintre plită și hotă (de exemplu cu mâna sau cu mânerul unui vas). Consultați imaginea.
Hota din imagine este doar un exemplu.
i Păstrați curată fereastra pentru semnalul infraroșu Plită²Hotă al comunicatorului.
Alte aparate controlate prin telecomandă pot bloca semnalul. Nu folositi niciun aparat controlat prin telecomandă atunci când folositi funcția plitei.
Plitele aragazelor cu funcția Hob²Hood
Pentru a găsi gama completă de plite de aragaz care lucrează cu această funcție consultați site-ul web pentru consumatori. Plitele de aragaz de la AEG care lucrează cu această funcție trebuie să conțină simbolul
6. ÎNGRIJIREA ŞI CURĂȚAREA
AVERTISMENT!
Consultați capitolele privind siguranța.
6.1 Informații cu caracter general
- Curățați plita după fiecare întrebuințare.
- Utilizați întotdeauna vase cu baza curată.
- Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare al plitei.
- Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
Prezența apei sau a altor lichide pe panoul de comandă poate activa sau dezactiva în mod accidental funcțiile plitei.
AVERTISMENT!
Nu folosiți cuțite, răzuitoare sau instrumente asemănătoare pentru a curăța suprafața sticlei sau zonele de pe marginile arzătoarelor și cadru (dacă este cazul).
- Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.

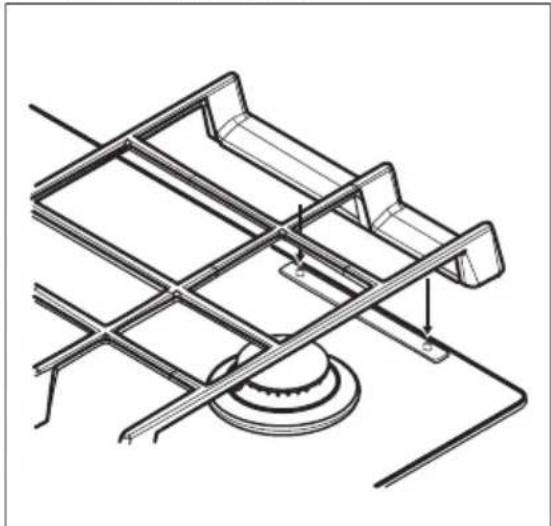

6.2 Suporturile pentru vase
Suporturile pentru vase nu rezistă la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.
- Pentru a curăța cu ușurință plita, scoateți suporturile pentru vase.
Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.
- Stratul de email are în unele locuri muchii dure. Procedați cu atenție
atunci când spălați de mână și uscați suporturile pentru vase. Dacă este necesar, înlăturați petele persistente cu pastă de curățat.
- După ce curățați suporturile pentru vase, puneti-le pe acestea în pozițiile corecte.
- Pentru o functionare corectă a arzătorului, asigurați-vă că brațele suporturilor pentru vase sunt aliniate cu centrul arzătorului.

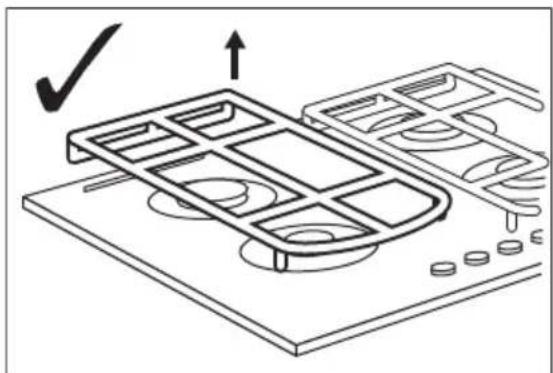

6.3 Scoaterea suporturilor tăvii
Pentru a menține suporturile tăvii în poziție corecte, acestea sunt fixate pe știfturile de metal montate în partea din spate a plitei. Pentru o curățare mai ușoară, suporturile tăvii pot fi scoase de pe plită. Ridicați suporturile pentru vase, păstrându-le în poziție orizontală indicată în imagine.
Nu ridicati suporturile tăvii în unghi, deoarece acest lucru duce la tensionarea stifturilor de metal. Astfel, stifturile se pot deteriora și chiar rupe.
Forma suporturilor tăvii și numărul de arzătoare poate diferi la alte modele ale aparatului.
6.4 Curățarea plitei
- Înlăturați imediat: plastic topic, folie de plastic, zahăr sau alimente care conțin zahăr, în caz contrar mizeria poate deteriora plita. Aveți grijă să nu vă ardeți.
- Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.
- Pentru a curăța piesele emailate, capacele și coroanele, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.
6.5 Curățarea generatorului de scântei
Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod din metal. Pentru a evita aprinderea dificilă, păstrați aceste componente foarte curate și verificați dacă orificiile coroanei arzătorului sunt astupate.
6.6 Întreținerea periodică
Cereți periodic centrului de service autorizat să verifice starea de funcționare
a tevii de alimentare cu gaz și a regulatorului de presiune, dacă este montat.
7. DEPANARE
AVERTISMENT!
Consultați capitolele privind siguranța.
7.1 Ce trebuie făcut dacă...
| Problemă Cauză posibilă Solutie | ||
| Nu se generează scântei atunci când încercați să activați generatorul de scântei. | Plita nu este conectată la o sursă electrică sau este co-nectată incorrect. | Verificați dacă plita este co-nectată corect la sursa de curent. |
| Siguranța este arsă. Verificați dacă siguranța este | cauza defectiunii. Dacă siguranțele se ard în mod repetat, adresați-vă unui electrician calificat. | |
| Capacul și coroana arzătorului sunt poziționate incorrect. | Asezați corect capacul și coroana arzătorului. | |
| Flacăra se stinge imediat după aprindere. | Termocuplul nu se încălzește suficient. | După aprinderea flăcării, ți-neți apăsat butonul de co-mandă a gazului timp de maxim 10 secunde. |
| Inelul flăcării nu este uni-form. | Coroana arzătorului este blocată cu resturi de alimen-te. | Verificați dacă injectorul principal nu este blocat și coroana arzătorului este curată. |
| Luminozitatea panoului de comandă este redusă sau acesta se stinge. | Temperatura plăcii este prea ridicată. Pentru a asigura o durată mare de funcționare a afișajului, luminozitatea este redusă în funcție de temperatura plitei. Peste o anumită temperatură, panoul de co-mandă se stinge. | Lăsați plita să se răcească. |
| Indicatoarele luminoase de funcționare ale butonului de comandă se aprind după co-nectarea plitei la rețeaua electrică sau după o pană de curent. | Test indicator luminos de funcționare. | Consultați capitolul „Instala-rea”. |
Problemă Cauză posibilă Soluție
| Funcția Hob ^2 Hood nu se ac-tivează. | Ați acoperit panoul de co-mandă. | Îndepărtați obiectul de pe panoul de comandă. |
| Nu puteți activa sau utiliza Hob ^2 Hood și Cronometru. | Pe panoul de comandă este apă sau acesta este acoperit cu stropi de grăsime. | Ștergeți panoul de comandă. |
7.2 Dacă nu găsiți o soluție...
Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui Centru de service autorizat. Furnizați informațiile de pe plăcuța cu date tehnice. Verificați dacă ați utilizat plita corect. În caz contrar, trebuie să plătiți intervenția tehnicianului de la centrul de service sau a comerciantului, chiar și în perioada de garanție.
Instrucțiunile cu privire la centrele de service și condițiile de garanție se găsesc în broșura de garanție.

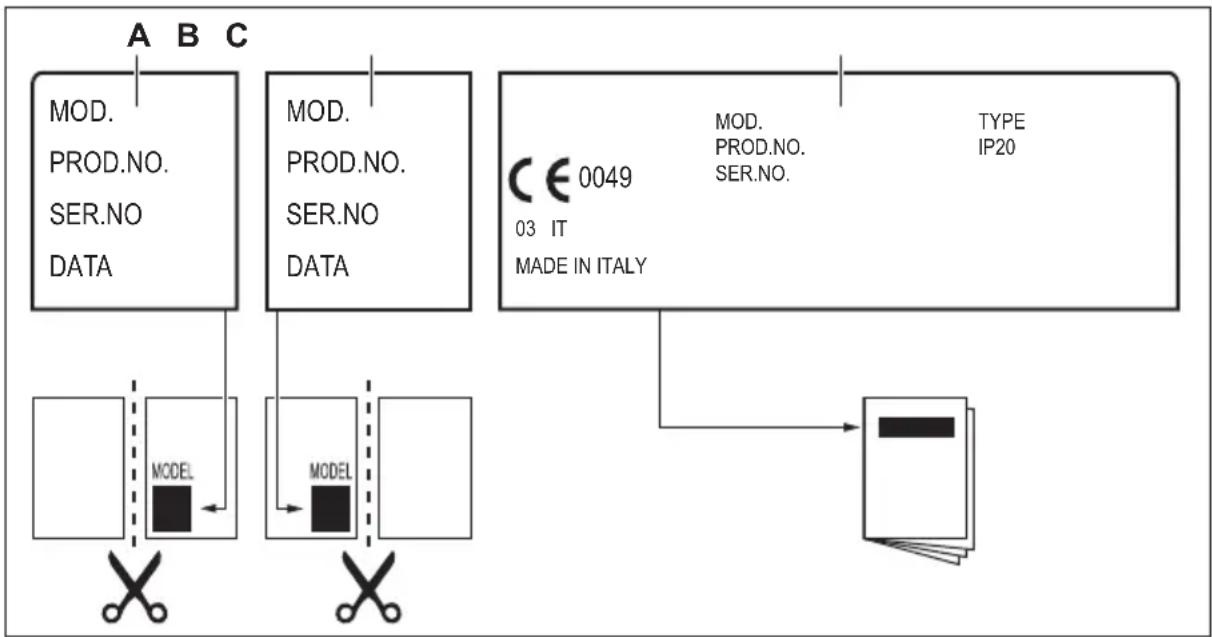

7.3 Etichete furnizate împreună cu punga de accesorii
Lipiți etichetele adezive conform indicațiilor de mai jos:
A. Lipiți pe certificatul de garanție și trimiteți acest exemplar (dacă există).
B. Lipiți pe certificatul de garanție și păstrați acest exemplar (dacă există).
C. Lipiți pe manualul de instrucțiuni.
8. INSTALAREA
AVERTISMENT!
Consultați capitolele privind siguranța.
8.1 Înaintea instalării
Înaintea instalării plitei, notați informațiile de mai jos aflate pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe partea inferioară a plitei.
Model ......
Numărul produsului
(PNC)
Numărul de
serie ....
8.2 Racordul la gaz
AVERTISMENT!
Următoarele instrucțiuni referitoare la instalare, conectare și întreținere trebuie efectuate de personal calificat, în conformitate cu standardele și reglementările locale în vigoare.
Alegeti racorduri rigide sau utilizați o teavă flexibilă din oțel inoxidabil conformă cu reglementările în vigoare. Dacă utilizați tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite. De asemenea, procedați cu atenție când plita este montată împreună cu un cuptor.
Presiunea de alimentare cu gaz a aparatului trebuie să respecte valorile recomandate. Racordul ajustabil este fixat de capătul conductei cu ajutorul unei piulițe filetate G 1/2". Înfiletați componentele fără forțare, reglați conexiunea în direcția necesară și fixați peste tot.

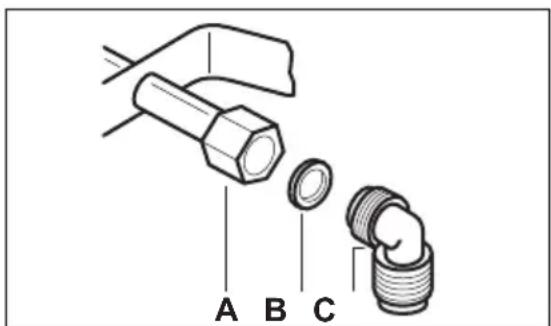

A. Capăt al axului cu piuliță
B. Garnitură furnizată cu aparatul
C. Cot furnizat cu aparatul
Gaz lichefiat
Folosiți suportul furtunului din cauciuc pentru gaz lichefiat. Montați întotdeauna garnitura. După aceea, continuați racordarea la gaz.
Racordul flexibil este gata de montare dacă:
- nu poate ajunge la o temperatură mai mare decât cea a camerei (30°C);
- nu este mai lung de 1500 mm;
- nu este strangulat în niciun loc;
- nu este supus la tractiune sau torsiune;
- nu intră în contact cu muchii sau colțuri ascuțite;
- poate fi examinat cu ușurință pentru a-i verifica starea.
Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:
- să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa;
- materialul să nu fie rigidizat și să prezinte elasticitatea sa normală;
• colierele să nu fie ruginite; - să nu fi depășit termenul de garanție. Dacă observați defecte, nu reparați teava, ci înlocuți-o.
AVERTISMENT!
După ce instalarea s-a terminat, verificați etanșeitatea corectă a fiecărui racord de țeavă. În acest sens, utilizați o soluție de apă și săpun, nu flacără deschisă!
8.3 Înlocuirea injectoarelor
- Scoateți suporturile tăvii.
- Scoateți capacele și coroanele arzătoarelor.
- Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat (consultați tabelul din capitolul "Date Tehnice").
- Asamblati piesele, urmând aceeași procedură în ordine inversă.
- Înlocuți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această plăcuță se
găsește în pachetul livrat împreună cu aparatul. Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regulator de presiune corespunzător pe țeava de alimentare cu gaz.
8.4 Reglarea nivelului minim
AVERTISMENT!
Informații exclusiv pentru instalatorul autorizat.
Pentru reglarea nivelului minim al arzătoarelor:
- Aprindeți arzătorul.
- Rotiți butonul pe poziția de minim.

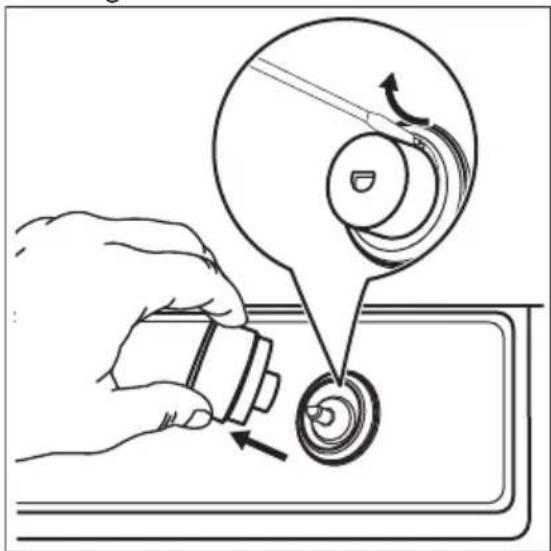

- Scoateți butonul și cu ajutorul unei şurubelnite subțiri, ridicați și îndepărtați suportul din plastic al magnetului.

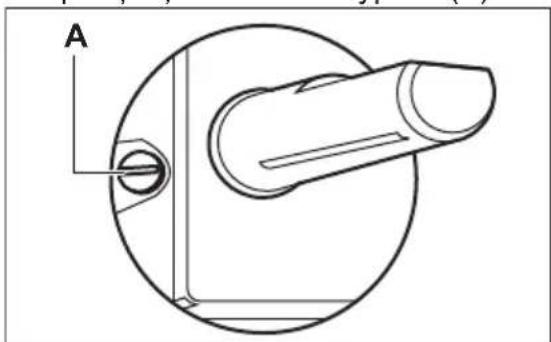

- Cu o şurubelnită subțire, reglați poziția şurubului de bypass (A).
- Dacă se trece: • de la gaz natural (de la rețea) G20 20 mbar la gaz lichefiat (îmbuteliat), strângeti până la capăt șurubul de bypass.
- de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea) G20 20 mbar, desfaceți şurubul bypassului cu circa 1/4 de tură (1/2 de tură pentru un arzător cu coroană multiplă).

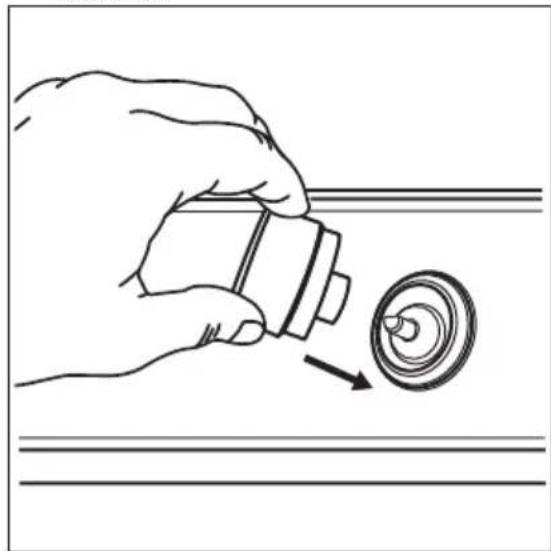

- Montați la loc suportul magnetului și butonul.
Atunci când rotiți brusc butonul de la poziția de maxim la cea de minim asigurați-vă că flacăra nu se stinge.
8.5 Conexiunea electrică
- Verificați dacă tensiunea nominală și tipul de energie electrică specificate pe plăcuța cu date tehnice coincid cu tensiunea și puterea rețelei electrice locale.
- Acest aparat este livrat împreună cu un cablu de alimentare electrică. Cablul trebuie să fie livrat cu un ștecher adecvat care să poată suporta sarcina indicată pe plăcuța cu datele tehnice. Asigurați-vă că ați introdus ștecherul într-o priză adecvată.
- Utilizați întotdeauna o priză cu protectie (împământare) contra electrocutării, montată corect.
- Asigurați-vă că priza poate fi accesată după instalare.
- Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
- Există un pericol de incendiu dacă aparatul este conectat prin intermediul
unui prelungitor, adaptor sau triplu- ștecher. Verificați dacă legătura la masă este făcută în conformitate cu standardele și reglementările.
- Nu permiteți încălzirea cablului de alimentare la temperaturi mai mari de 90°C.
Asigurati-vă că ați conectat cablul albastru neutru la borna marcată cu litera „N”. Conectați cablul maro (sau negru) de fază la borna marcată cu litera „L”. Cablul de fază trebuie menținut conectat permanent.
Dacă indicatoarele luminoase de funcționare se aprind după conectarea plitei la rețeaua electrică, porniți și opriți butonul de comandă și așteptați să se stingă indicatorul căldurii reziduale.
8.6 Cablul de conectare
Pentru a înlocui cablul conector, folositi doar cablul special sau un echivalent. Tipul cablului este: H03V2V2-FT90.
Secțiunea cablului trebuie să suporte tensiunea și temperatura de lucru. Firul galben / verde de împământare trebuie să fie cu aproximativ 2 cm mai lung decât firul de fază maro (sau negru).

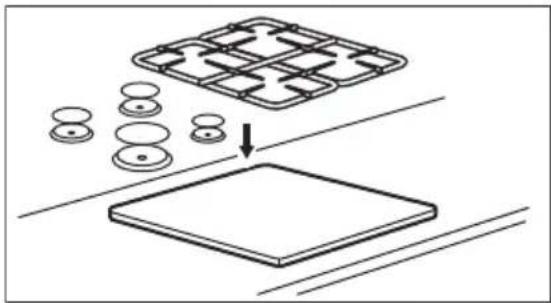

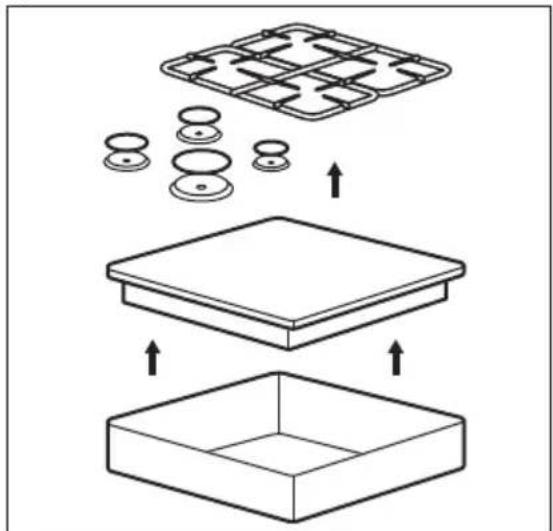

8.7 Asamblarea
A) garnitură de etanșare furnizată
B) bride furnizate
7.
Instalați aparatul doar pe un blat de lucru cu suprafață plată.
8.8 Instalarea plitei sub hotă
Dacă instalați plita sub o hotă, consultați instrucțiunile de instalare a hotei pentru a afla distanța minimă dintre aparate.
8.9 Posibilități de încorporare
Panoul instalat sub plită trebuie să fie uşor de scos și să permită accesul facil
în cazul în care este necesară o intervenție de asistență tehnică.
Element de mobilier de bucătărie cu ușă
A. Panou demontabil
B. Spațiu pentru conexiuni
Element de mobilier de bucătărie cu cuptor
Conexiunea electrică a plitei se instalează separat de cea a cuptorului din motive de siguranță și pentru a permite o scoatere ușoară a cuptorului din mobilier.
9. DATE TEHNICE
9.1 Dimensiunile plitei
| Lățime 590 mm |
| Adâncime 520 mm |
9.2 Diametrele de bypass
| ARZĂTOR ∅ BYPASS 1/100 mm |
| Coroană multiplă 57 |
| Semi-rapid 35 |
| Auxiliar 28 |
9.3 Alte date tehnice
| PUTERE TOTALĂ: | Gaz initțial: G20 (2H) 20 mbar 8,9 kW | |
| Gaz de schimb: | G30/G31 (3B/P) 30/30 mbar 607 g/h | |
| Alimentare electrică: | 220-240 V ~ 50/60 Hz | |
| Categoria aparatului: | II2H3B/P I2H (LV) | |
| Racordul la gaz: | G 1/2" | |
| Clasa aparatului: | 3 | |
9.4 Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar
| ARZĂTOR PUTERE NOR-MALĂ ÎN kW | PUTERE MINIMĂ ÎN kW | MARCAJ INJECTOR |
| Coroană multiplă 3,9 1,4 146 | ||
| Semi-rapid 2,0 0,6 96x | ||
| Auxiliar 1,0 0,33 70 |
9.5 Arzătoare de gaz pentru GPL G30/G31 30/30 mbar
| ARZĂTOR PUTERE NOR-MALĂ ÎN kW | PUTERE MI-NIMĂ ÎN kW | MARCAJ IN-JECTOR | DEBIT NOMINAL PENTRU GAZ g/h |
| Coroană mul-tiplă | 3,55 1,4 095 258 | ||
| Semi-rapid 1,9 0,6 71 138 | |||
| Auxiliar 1,0 0,33 50 73 | |||
10. EFICIENTĂ ENERGETICĂ
10.1 Informații despre produs în conformitate cu UE 66/2014
| Identificarea modelului | HKB64540NB | |
| Tipul plitei | Plită încorporată | |
| Numărul de arzătoare cu gaz | 4 | |
| Eficiența energetică pentru fiecare arzător cu gaz (EE gas burner) | Stânga spate - Semi-rapid | 60.3% |
| Dreapta spate - Semi-rapid | 60.3% | |
| Stânga față - Coroană multiplă | 60.0% | |
| Dreapta față - Auxiliar | nu este aplicabil | |
| Eficienta energetică pentru plita cu gaz(EE gas hob) | 60.2% |
EN 30-2-1: Aparate de gătit pentru uz casnic, alimentate cu gaz - Partea 2-1: Utilizarea rațională a energiei - Generalități
10.2 Economisirea energiei
- Înainte de utilizare, asigurati-vă că arzătoarele și suporturile de tavă sunt montate corect.
- Folositi vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.
- Aşezati vasul central pe arzător.
- Atunci când încălziți apă, folosiți doar cantitatea necesară.
- Dacă este posibil, puneți întotdeauna capace pe vase.
- Atunci când începe să fiarbă lichidul, reduceți flacăra la minim pentru a fierbe la foc mic.
- Dacă este posibil, folosiți o oală sub presiune. Consultați manualul de utilizare al acesteia.
11. INFORMATII PRIVIND MEDIUL
Reciclati materialele marcate cu simbolul
. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați
aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.
OBSAH
- BEZPEČNOSTNÉ INFORMÁCIE....44
- BEZPEČNOSTNÉ POKYNY....47
- POPIS VÝROBKU....50
- KAŽDODENNÉ POUŽÍVANIE....51
- TIPY A RADY....54
- OŠETROVANIE A ČISTENIE....55
- RIEŠENIE PROBLÉMOV....56
- INSTALÁCIA....58
- TECHNICKÉ ÚDAJE....62
- ENERGETICKÁ ÚČINNOST .....63
