MANUAL DE UTILIZARE NT 22/1 Ap Bp Pack L Kärcher

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-l pentru întrebuinta-rea ulterioară sau pentru următorii pose-sori.

– Înainte de prima utilizare citiți neapărat măsurile de siguranță nr. 5.956-249.0!

– În cazul nerespectării instrucțiunilor de utilizare și a măsurilor de siguranță, aparatul poate fi deteriorat și siguranța persoanei care utilizează aparatul, respectiv a altor persoane, poate fi pusă în pericol.

- În cazul în care aparatul a fost deteriorat în timpul transportului, informați imediat comerciantul.

Cuprins

Protectția mediului înconjurător RO 1

Trepte de pericol ..... RO 1

Utilizarea corectă ..... RO 1

Elementele aparatului ..... RO 2

Simboluri pe aparat.... RO 2

Măsuri de siguranță ..... RO 2

Punerea în funcțiune.... RO 2

Utilizarea.... RO 3

Transport. ..... RO 4

Depozitarea.... RO 4

Îngrijirea și întreținerea ..... RO 4

Remedierea defectiunilor .... RO 5

Garantie ...... RO 6

Accesorii și piese de schimb. . RO 6

Declaratie UE de conformitate RO 7

Date tehnice ..... RO 8

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de co- lectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Bateriile, uleiul și substanțele asemănătoare nu trebuie să ajungă în mediul înconjurător. Din acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.

Observații referitoare la materialele con- ținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Utilizarea corectă

- Aspiratorul este proiectat pentru curățarea umedă și uscată a podelelor și a pe-reților.

- Aparatul este adecvat pentru aspirarea pulberilor uscate, neinflamabile și nocive de pe mașini și aparate; clasa de pulberi L conform EN 60 335–2–69. Restrictie: Nu este permisă aspirarea de substanțe cancerigene.

- Acest aparat poate fi folosit în domeniul comercial, de exemplu în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriat aparatură.

Elementele aparatului

1 Suportul duzei pentru podea
2 Furtun pentru aspirare
3 Fantă de evacuare a aerului, aer de regim
4 Cap de aspirare
5 Zăvor cap de aspirare
6 Recipient pentru murdărie
7 Rolă de ghidare
8 Locaș pentru apucare
9 Fantă de acces a aerului, aer de răcire pentru motor
10 Štuțul de aspirare
11 Priză (doar Ap Te L)
12 Duză pentru sol
13 Tub de aspirare
14 Întrerupător principal
15 Buton pentru curățarea filtrului
16 Mâner pentru transport
17 Ureche de fixare
18 Cârlig furtun
19 Plutitorul
20 Cot
21 Filtru cartuş (PES)
22 Piuliță de fixare
23 Suport pentru tubul de aspirare
24 Cablu de rețea
25 Plăcuța de tip
26 Cârlig pentru cablu

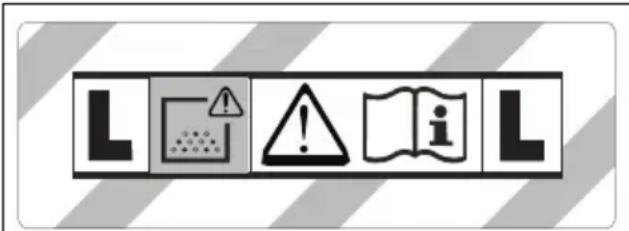

Simboluri pe aparat

ATENTIE: Acest aparat conține praf nociv. Golirea sau întreținerea acestuia, inclusiv îndepărtarea sacului de praf, vor fi efectuate doar de către persoane specializate, care poartă echipament de protecție adecvată. Nu porniți aparatul, înainte să instalați întregul sistem de filtrare.

	Filtru cartuș (PES)
	Nr. de coman-dă	2.889-219.0

Măsuri de siguranță

⚠PERICOL

• Când aerul evacuat ajunge înapoi în încăpere, trebuie să existe o rată de schimb a aerului L suficientă în încăpere. Pentru a respecta valorile limită prescrise, fluxul volumic returnat trebuie să fie de maxim 50% din fluxul volumic de aer proaspăt (volum încăpere V_R x rată de schimb aer L_W ). Dacă nu există o modalitate de aerisire specială, se aplică: L_W = 1h^-1 .
• Utilizarea aparatului și a substanțelor pentru care a fost conceput, inclusiv procedeele sigure de eliminare a materialelor aspirate se vor efectua numai de personal instruit.
• Acest aparat conține praf nociv. Procedele de golire și de întreținere, inclusiv îndepărtarea rezervorului de colectare a prafului, se vor efectua doar de specialiști îmbrăcați în echipament de protecție adecvat.
• Aparatul nu se va folosi fără a avea în-treg sistemul de filtrare montat.
• Se vor respecta măsurile de securitate aplicabile pentru materialele vehiculate.

Punerea în funcțiune

⚠AVERTIZARE

În timpul operațiunii de aspirare, filtrul-cartuș trebuie să fie montat.

⚠AVERTIZARE

Nu aspirați fără elementul de filtrare, deoarece în caz contrar motorul de aspirare poate fi deteriorat și sănătatea persoanelor este pusă în pericol din cauza creșterii cantității de praf fin evacuat.

Aspirarea uscată

- Aparatul este prevăzut cu un sac filtrant din material textil cu clapetă de închidere, nr. 2.889-217.0 (5 bucăți).

Indicație: Cu acest aparat pot fi aspirate toate tipurile de praf, până la clasa de praf L.

Indicatie: Aparatul este adecvat pentru folosirea ca aspirator industrial pentru aspirarea pulverilor uscate, neinflamabile, cu valori AGW mai mari sau egale cu 1 mg/m³.

– Când se aspiră praf fin, se poate utiliza încă un sac filtrant din material textil.

Montarea sacului de filtrare din material textil

Figura A

→ Deblocati capul de aspirare și îndepăr- tați-l.
→ Aplicați sacul de filtrare.
→ Puneti capul de aspirare la loc și blocați-l.

Aspirarea umedă

⚠PERICOL

În cazul aspirării umede, nu este permisă aspirarea pulverilor nocive.

Montarea lamelor de cauciuc

Figura B

→ Demontați peria.
→ Montați lamelele de cauciuc.

Îndepărtarea sacului de filtrare din material textil

Figura C

→ Deblocati capul de aspirare și îndepăr- tați-l.
→ Scoateți în sus sacul de filtru netesut de la flanșă.
→ Închideți clapeta și închideți etanș sacul de filtrare din material textil.
→ Eliminați sacul de filtrare folosit conform reglementărilor legale.
→ Puneti capul de aspirare la loc și blocați-l.
– Când aspirați murdărie umedă, scoateți întotdeauna sacul filtrant din material textil.

Generalități

– Dacă se aspiră murdărie umedă cu duza pentru tapițerie (opțional) sau cea pentru rosturi, respectiv dacă se aspiră în principal apă dintr-un recipient, se recomandă dezactivarea funcției „Curățarea semiautomată a filtrului”.

– După finalizarea aspirării umede: Curățați filtrul cartuș cu sistemul de curățare a acestuia. Curățați rezervorul cu o lavetă umedă și uscați-l.

Sistemul de prindere

Figura D

Furtunul de aspirare este prevăzut cu un sistem de prindere cu clemé. Toare accesoriile cu un diametru nominal de 35 mm pot fi conectate.

Utilizarea

Întrerupător principal

0	OPRIRE aparat
1ON	PORNIRE aparatCurățare semiautomată a fil-trului: PORNITĂPriză: OPRITĂ
	PORNIRE aparatCurățare semiautomată a fil-trului: PORNITĂPriză: PORNITĂ

Pornirea aparatului

→ Introduceți stecherul în priză.
→ Puneti comutatorul principal pe programul dorit.

Lucrul cu unelte electrice

Numai la aparatele cu conector incorporat:

⚠PERICOL

Pericol de rănire și deteriorare a aparatului! Priza este destinată numai pentru conectarea directă a aparatelor electrice la aspirator. Priza nu poate fi folosită în nici un alt scop.

→ Conectați priza uneltei electrice la aspirator.
Aspiratorul se află în mod Standby.
→ Puneti comutatorul principal pe programul 2.

Notă: Aspiratorul este pornit și oprit automat cu aparatul electric.

Indicație: Aspiratorul are o întârziere de pornire de până la 0,5 secunde și o durată de funcționare de până la 5 secunde.

Notă: Datele pentru conectarea aparatelor electrice pot fi consultate la Datele tehnice.

Figura E

→ Îndepărtați cotul furtunului de aspirare.
→ Deşurubați prinderea cu clemă.
→ Înşurubați manşonul din cauciuc.

Figura F

→ Racordati manşonul din cauciuc la unealta electrică.

Curățarea semiautomată a filtrului

Indicație: O acționare a curățării filtrului la fiecare 5-10 minute, duce la o durată de viață mai lungă a filtrului cartuș.

Indicație: Pornirea curățării semiautomate a filtrului este posibilă numai cu aparatul pornit.

→ Apăsați de 5x butonul pentru curățarea semiautomată a filtrului. Filtrul cartuș este apoi curățat prin suflare cu aer (zgomot pulsatoriu).
→ Curățare Power (în cazul murdăririi prea intense a filtrului): Acoperiți țeava de aspirație și cotul cu mâna și simultan apăsați butonul pentru curățarea semi-automată a filtrului de 5 ori.

Golirea rezervorului de mizerie

⚠PRECAUTIE

Acordati atenție reglementărilor locale privind apele uzate.

• Canalul de aspirare este prevăzut cu un plutitor.
  – Când apa murdară atinge nivelul maxim în rezervor, procesul de aspirare este întrerupt.

→ Opriți aparatul de la întrerupătorul principal.

Oprirea aparatului

→ Acționați butonul pentru curățarea semiautomată a filtrului de 5 ori.
→ Opriti aparatul de la întrerupătorul principal.
→ Scoateți stecherul din priză.

După fiecare utilizare

→ Goliți rezervorul.
→ Interiorul și exteriorul aparatului se curăță prin aspirare și ștergere cu o cârpă umedă.

Depozitarea aparatului

Figura G

→ Tevile de aspirare, furtunul de aspirare și cablul de alimentare se depozitează conform prezentării din imagine.
→ Aparatul se va depozita într-o încăpere uscată. În plus, se va asigura că acesta nu poate fi folosit de persoane neautorizate.

Transport

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport țineți cont de greutatea aparatului.

→ Scoateți tubul de aspirare cu duza pentru podea din suport. Pentru deplasare apucați aparatul de la mânerul de transport și tubul de aspirare.
→ În cazul transportării în vehicule asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului. Aparatul poate fi depozitat doar în spațiile interioare.

Îngrijirea și întreținerea

⚠PERICOL

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză. Maşinile de îndepărtare a prafului sunt dis- pozitive de siguranță pentru prevenirea sau eliminarea unor pericole conform BGV A1 (prevederile asociației profesionale din Germania).

– În cazul lucrărilor de întreținere efectuate de utilizator aparatul trebuie deza-samblat, curățat și întreținut în măsura în care acest lucru este posibil, fără a pune în pericol siguranța persoanelor care se ocupă de întreținere sau a altor persoane. Măsurile de precauție efici-ente includ o etapă de dezintoxicare înainte de dezasamblare. Se va asigura un sistem de ventilare forțată, cu filtrare locală, în zona unde are loc dezasam-blarea aparatului, se va curăța zona în care se efectuează întreținerea și se vor lua măsurile necesare pentru prote-jarea personalului.
– Suprafața exterioară a aparatului trebuie supusă unei dezintoxicări prin aspirare și trebuie curățată prin ștergere sau trebuie tratată cu substanțe de etanșare înainte de a scoate aparatul din zona periculoasă. Toate părțile aparatului trebuie tratate ca fiind murdare atunci când sunt scoase din zona periculoasă. Trebuie luate măsuri corespunzătoare pentru evitarea răspândirii prafului.
– La efectuarea lucrărilor de întreținere și de reparație, toate obiectele murdare care nu pot fi curățate corespunzător trebuie aruncate. Aceste obiecte trebuie eliminate în pungi impermeabile, conform reglementărilor aplicabile pentru eliminarea acestor deșeuri.

⚠AVERTIZARE

Dispozitivele de siguranță care au un rol în prevenirea pericolelor trebuie întreținute periodic. Acest lucru înseamnă că ele trebuie verificate cel puțin o dată pe an de producător sau de o persoană instruită corespunzător, pentru a vedea dacă funcționează corect din punctul de vedere al siguranței de ex. etanșeitatea aparatului, deteriorarea filtrului.

ATENTIE

Pericol de deteriorare! Pentru curățare nu utilizati soluții de curățat cu conținut de silicon.

– Lucrările de întreținere și de îngrijire simple puteți să le efectuați personal.

– Suprafața aparatului și partea interioară a rezervorului trebuie curățate periodic cu o cârpă umedă.

PERICOL

Pericol din cauza pulverilor nocive. În tim-pul lucrărilor de întreținere (ex. schimbarea filtrului) se va purta o mască de protecție respiratorie P2 sau mai bună, precum și îm-brăcăminte de unică folosință.

Schimbarea filtrului-cartuș

→ Deblocați capul de aspirare și îndepăr-tați-l.
→ Rotiți capul de aspirare cu 180° și puneti-I deoparte.
→ Deşurubați pilița de fixare.
→ Scoateți filtrul-cartuș.
→ Eliminați ca deșeu filtrele cartuș uzate în conformitate cu cerințele legale.
→ Aplicați filtrul-cartuș nou.
→ Puneti piulița de fixare la loc și străngeti-o.
→ Puneti capul de aspirare la loc și blocați-l.

Schimbarea sacului de filtrare din material textil

Figura C

→ Deblocati capul de aspirare și îndepăr- tați-l.
→ Scoateți în sus sacul de filtru netesut de la flanșă.
→ Închideți clapeta și închideți etanș sacul de filtrare din material textil.
→ Eliminați sacul de filtrare folosit conform reglementărilor legale.
→ Aplicați noul sac de filtrare.
→ Puneti capul de aspirare la loc și blocați-I.

Remedierea defectiunilor

⚠PERICOL

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Indicație: Dacă apare o problemă (ex. deteriorarea filtrului), aparatul trebuie oprit imediat. Înainte de repunerea în funcțiune, trebuie remediată.

Turbina aspiratoare nu funcționează

→ Verificați priza și siguranța de la rețea- ua de alimentare cu curent.
→ Verificați cablul de alimentare, stecărul și, dacă este necesar, priza aparatului.
→ Porniți aparatul.

Turbina aspiratoare funcționează, dar aparatul nu aspiră

– Plutitorul obturează canalul de aspirare.

→ Goliți recipientul în care este colectată mizeria.

Puterea de aspirare scade

→ Desfundați filtrul-cartuș, duza, furtunul sau tubul de aspirare.
→ Schimbați sacul de filtrare plin.
→ Acționați butonul pentru curățarea semiautomată a filtrului cu aparatul pornit de 5 ori.
→ Schimbați filtrul-cartuș.

În timpul aspirării iese praf

→ Verificați dacă filtrul-cartuș este montat corect.
→ Schimbați filtrul-cartuș.

Sistemul de curățare semi automată a filtrului nu funcționează

→ Furtunul de aspirare nu este racordat.

Sistemul de curățare semi automată a filtrului nu se oprește

→ Luați legătura cu service-ul autorizat.

Sistemul de curățare semi automată a filtrului nu poate fi pornit

→ Luați legătura cu service-ul autorizat.

Service autorizat

Dacă defectiunea nu poate fi remediată, aparatul trebuie dus la service pentru a fi verificat.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentati-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa

www.kaercher.com.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aspirator umed și uscat

Tip: 1.378-xxx

Norme de aplicare naționale:

5.967-581

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

		NT 22/1 Ap L NT	22/1 Ap Te L
Tensiunea de alimentare V 220-240 220-240
Frecvența Hz 1~ 50-60 1~ 50-60
Putere max. W 1300 1300
Putere nominală W 1200 1200
Capacitatea rezervorului I 22 22
Cantitate de umplere lichid I 13 13
Cantitate aer (max.)	m3/h	130	130
Subpresiune (max.)	kPa (mbar)	19,0 (190)	19,0 (190)
Putere de conectare pentru aparate electrice	W --	100-2100
Protectie	-- IPX4	IPX4
Clasă de protectie		II	--
	-- --	I
Diametrul furtunului de aspirare	mm	35 35
Lungime furtun de aspirare	m	1,9	1,9
Lungime x lătime x înălțime	mm	380 x 370 x 480	380 x 370 x 480
Greutate tipică de operare kg	5,7	6,1
Valori determinate conform EN 60335-2-69
Nivel de zgomot L_pA	dB(A)	71 71
Nesiguranță K_pA	dB(A)	1	1
Valoarea vibrației mână-braț m/s	2	<2,5	<2,5
Nesiguranță K	m/s2	0,2	0,2

Cablu de alimentare	H05VV-F 2x0,75 mm ^2
Ap L	Nr. piesă	Lungimea cablului
EU	6.650-818.0	6 m
Cablu de alimentare	H05VV-F 3x1,5 mm ^2
Ap Te L	Nr. piesă	Lungimea cablului
EU	6.650-332.0	6 m
