MANUAL DE UTILIZARE GBC 75-G1 TEKA

RO Instructiuni de instalare și recomandări de utilizare și întreținere 73

În cazul adaptării plutei de gătit la alt tip de gaz, urmați instrucțiunile de instalare și utilizare și înlocuți eticheta de la bază cu cea furnizată în punga cu piese de schimb.

Aparatul și componentele sale devin fierbinti în timpul utilizării.

Trebuie să aveți grijă să evitați atingerea elementelor fierbinti. Copii sub 8 ani trebuie ținuți la distanță în cazul în care nu sunt supravegheați în mod continuu.

Acest aparat poate fi utilizat de copii de peste 8 ani cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe în cazul în care aceștia sunt supravegheați sau instruiți cu privire la utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate.

Copii nu au voie să se joace cu aparatul.

Curățarea și întreținerea nu trebuie efectuate de către copii fără supraveghere.

Această plită a fost proiectată pentru a fi utilizată numai ca aparat electrocasnic pentru gătit: orice altă utilizare (cum ar fi pentru încălzirea camerelor) va fi considerată incorectă și periculoasă.

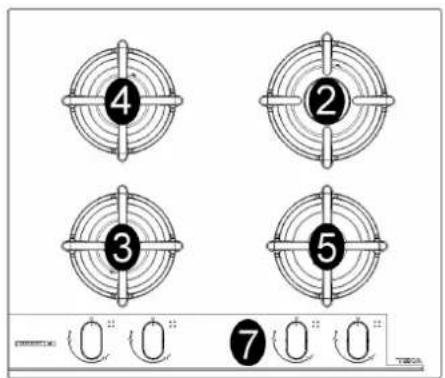

GBC 64-G1

④ ② ③ ⑤ ⑦

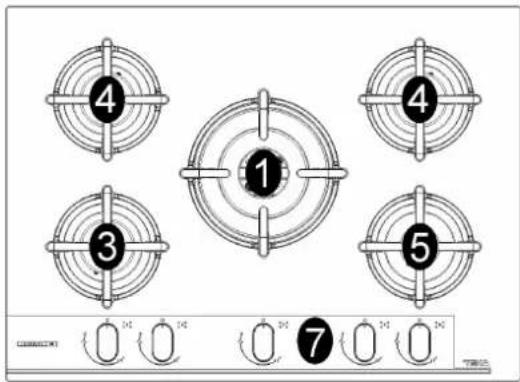

GBC 75-G1

1 2 3 4 5 7

1. Arzător ultra rapid de 3500 W
2. Arzator rapid de 2500 W
3. Arzator semirapid redus de 1400 W
4. Arzator semirapid de 1750 W
5. Arzator auxiliar de 1000 W
6. Buton comanda arzator

Atentie: acest aparat a fost conceput pentru utilizare casnica, in mediu casnic, de persoane particulare.

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS

AVERTISMENTE IMPORTANTE PENTRU UTILIZATOR:

ATENTIE: în timpul funcționării, suprafețele zonei pentru gătit devin foarte fierbinti: țineți copiii la distanță!

ATENTIE:

În caz de spargere a sticlei plitei:

• opriți imediat toate arzătoarele și elementele de încălzire electrice, apoi deconectați aparatul de la sursa de alimentare cu energie electrică,
• nu atingeti suprafața aparatului,
• nu utilizati aparatul.

Dacă nu mai utilizati acest aparat (sau doriți să înlocuiți un model vechi), scoateți-l din funcțiune înainte de eliminare, conform legislației în vigoare referitoare la protecția sănătății și prevenirea poluării mediului, transformând componentele periculoase ale acestuia în componente inofensive, în special pentru copiii care se pot juca cu aparate abandonate.

Utilizarea continuă ar putea duce la modificarea culorii ochiurilor datorită temperaturii înalte.

IMPORTANT!

O instalare perfectă, ajustarea sau transformarea plitei pentru utilizarea altor surse de gaze necesită un INSTALATOR CALIFICAT: dacă această regulă nu este respectată, garanția va fi anulată.

Păstrați certificatul de garanție sau foaia cu date tehnice și manualul de instrucțiuni pe toată durata de viață a aparatului. Acestea conțin date tehnice importante.

IMPORTANT: aparatul trebuie instalat în conformitate cu instrucțiunile producătorului. Producătorul nu va fi răspunzător pentru rănirea persoanelor sau animalelor sau distrugerea bunurilor, cauzate de o instalare incorrectă.

Dacă instalarea acestuia necesită modificări ale sistemului electric din casă sau dacă priza nu este compatibilă cu ștecărul aparatului, aceste modificări trebuie efectuate de un profesionist calificat. Această persoană trebuie să se asigure în special că secțiunea firelor prizei este adecvată pentru curentul absorbit de aparat.

PRUDENTĂ:

• Nu atingeti aparatul cu mâinile sau picioarele ude sau umede.
• Nu utilizati aparatul cu picioarele goale.
• Producătorul nu este responsabil pentru daunele produse de utilizarea necorespunzătoare, incorectă sau nerezonabilă.
  -În timpul și imediat după utilizare, unele componente ale plitei sunt foarte fierbinti: evitați atingerea acestora.
• După utilizarea plitei, asigurați-vă că butonul este pe poziția închis și închideți robinetul principal de alimentare cu gaz sau butelia de gaz.
• Dacă robinetele nu funcționează corect, sunați la Departamentul de Service.
• Nu utilizati spray in apropierea aparatului cand acesta este in functiune.

Utilizarea unui aparat de gatit cu gaz produce caldura si umiditate in camera in care este instalat. Este deci necesar sa asigurati o buna aerisire lasand liberegurile de ventilatie naturala (fig. 2) si activand dispozitivul mecanic de aerisire (hota de aspiratie sau ventilator, fig. 3 si 4).

O utilizare intensiva si prelungita a aparatului poate necesita o aerisire suplimentara, de exemplu deschiderea unei ferestre, sau o aerisire mai eficienta prin marirea puterii de aspiratie a hotei sau ventilatorului existent.

Nu încercați să modificați caracteristicile tehnice ale produsului deoarece poate fi periculos.

AVERTISMENTE:

toate produsele noastre sunt conforme cu Normele europene și modificările relative.

Prin urmare, produsul este conforme cu cerinte ale Directivesin europene vigoare cu privire la:

• Compatibilitate electromagnetică (CEM);
• Securitatea electrică (LVD);
• Limitarea utilizării anumitor substanțe periculoase (RoHS);
  •EcoDesign (ERP).

Aparatul respectă prevederile sub-reglementărilor pentru directivele europene:

- Regulamentul (UE) 2016/426.

UTILIZARE

1) ARZATOARE

Pe partea frontala, deasupra fiecarui buton, este desenata o schema care indica pentru care arzator este respectivul buton. Dupa deschiderea robinetului de gaz sau a buteliei de gaz, aprindeti arzatoarele dupa cur urmeaza:

- aprindere electrica automata

Apasati si rotiti in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (flacara mare, fig. 22), dupa care apasati butonul pana la fund.

- Aprinderea arzatoarelor dotate cu termocuplu de siguranta

La arzatoarele dotate cu termocuplu de siguranta, trebuie sa se roteasca in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, sa-l aduceti pe pozitia de Maxim (flacara mare, fig. 22) pana sesizati o mica oprire a acestuia, dupa care apasati butonul si repetati operattile indicate anterior. Dupa aprindere mentineti butonul apasat circa 10 secunde.

În cazul stingerii accidentale a flăcărilor, închideți butonul de comandă al arzătorului și nu încercați să îl aprindeți din nou timp de cel puțin 1 minut.

Cum se folosesc arzatoarele

Pentru a obtine un randament maxim cu un consum minim de gaz trebuie sa retineti urmatoarele:

• utilizati pentru fiecare arzator vase adecvate (vezi tabelul urmator si fig. 1).
• Cand incepe fierberea aduceti butonul in pozitia de Minim (flacara mica, fig. 22).
• Folositi intotdeauna vase cu capac.
• Să utilizati vase cu fundul plat.

AVERTISMENT:

• aprinderea arzatoarelor cu termocuplu de siguranta se poate face doar daca butonul este pe pozitia de Maxim (fig. 22).
• In lipsa curentului electric se poate aprinde arzatorul cu chibritul.
• In timpul utilizarii arzatoarelor nu lasati aparatul nesupravegheat si fiti atenti ca in apropiere sa nu se afle copii. Asigurati-va ca manerele vaselor sunt corect pozitionate si supravegheati prepararea mancarurilor la care folositi ulei si grasime, acestea fiind usor inflamabile.
• Daca plita este dotata cu capac, inainte de aprindere eliminati toate resturile alimentare cazute pe suprafata sa. Daca plita are capac de sticla, acesta se poate crapa la caldura, de accea lasati sa se raceasca ochiurile inainte de a inchide capacul.

Arzătoare	Ø Oale (cm)
Ultra rapid	24 ÷ 26
Rapide	20 ÷ 22
Semirapid redus	16 ÷ 18
Semirapid	16 ÷ 18
Auxiliar	10 ÷ 14

• Nu utilizati spray in apropierea aparatului cand acesta este in functiune.
• Nu se recomandă utilizarea de recipienti care ies din marginile planului.

ATENTIE:

înainte de efectuarea operațiunilor de curățare, decuplați aparatul de la rețeaua de alimentare cu gaze și energie electrică.

2) PLITA DE GĂTIT

Dacă doriți să mențineți strălucitoare suprafața din sticlă, este important să o spălați cu apă călduță și săpun, să o limpeziți și să o uscați după fiecare utilizare. Grilele emailate, capace emailate “A”, “B” ea "C", și arzător, conduce "T" (vezi fig. 5 - 6) trebuie să fie, de asemenea, spălate, precum și elementele de aprindere "AC" și senzori de flacără "TC" (vezi fig. 5) trebuie să fie curățate.

Curățați-le usor cu o perie de nailon mic așa cum se arată (vezi fig. 7) și se lasă să se usuce complet. Nu le spălați în mașina de spălat vase.

Curățarea se va face după ce placa de gătit și componentele acesteia s-au răcit, fără a se utiliza bureți metalici, pulberi abrazive sau spray-uri corozive.

Nu lăsați oțet, cafea, lapte, apă sărată, suc de lămâie sau de roșii să rămână timp îndelungat pe suprafețele grătarului.

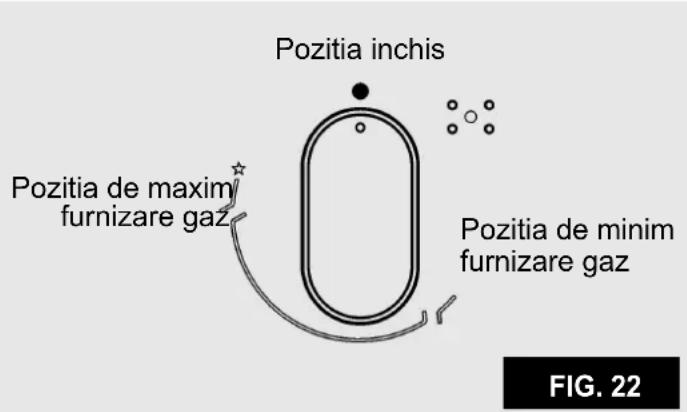

Pozitia inchis Pozitia de maxim furnizare gaz Pozitia de minim furnizare gaz FIG. 22

CURATARE / INSTALAREA APARATULUI

RECOMANDĂRI PENTRU SIGURANȚA DUMNEAVOASTRĂ:

la remontarea componentelor, respectați următoarele recomandări:

• controlați ca orificiile capetelor arzătoarelor "T" (fig. 5) să nu fie obturate de corpuri străine.
• Căpăcelul emailat “A - B - C” (fig. 5 - 6) trebuie să fie corect poziționat pe capul arzătorului. Această condiție poate fi considerată îndeplinită atunci când căpăcelul este perfect fixat.
• Pentru o stabilitate exactă a suporturilor pentru tigaie, verificați dacă sunt introduse în nișele lor de centrare specifice situate pe flanșe.
• Dacă manevra de deschidere și închidere a unui robinet este dificilă, nu forțați, solicitați de urgență intervenția serviciilor de asistență tehnică.
• Nu utilizați jet de abur pentru curățarea aparatului.
• Pentru a preveni dificultățile în momentul aprinderii plitei, curățați periodic bujiile de aprindere (ceramică și electrod) și termocuplurile.

DATE TEHNICE DESTINATE INSTALATORILOR

Instalarea, toate reglajele, transformarile si intretinerea descrise vor trebui executate numai de personal calificat.

Aparatul trebuie instalat corect, în conformitate cu legislația în vigoare și instrucțiunile producătorului.

O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil.

Dispozitivele de siguranta sau de reglare automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modificate doar de fabricant sau de reprezentantul autorizat al acestuia.

3) INSTALAREA PLITEI

Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurativa de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului calificat.

Ambalajul (carton, saci de plastic, polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fii periculoase pentru ei.

In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fig. 18, avand grija sa se respecte distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fig. 18).

Aparatul este clasificat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.

4) FIXAREA PLITEI

Plita este prevăzută cu o garnitură specială, cu rolul de a împiedica infiltrarea lichidului în mobilier. Pentru aplicarea corectă a acestei garnituri, respectați cu strictețe indicațiile următoare:

• demontați toate componentele mobile ale plitei.
• Decupați garnitura în 4 părți, având lungimea adecvată pentru a le putea fixa pe cele 4 laturi ale plăcii de sticlă.
• Întoarceți plita și așezați corect porțiunea adezivă a garniturii “E” (fig. 15) sub marginea acesteia, astfel încât marginea exteriorară a garniturii să se suprapună perfect peste marginea exteriorară a plăcii de sticlă. Capetele garniturilor trebuie să se îmbine fără să se suprapună.

FIXAREA CÂRLIGELOR

Modele: GBC 75-G1 - GBC 64-G1

Faza 1

• Asezați cârligele cromate în locurile lor, utilizând gaura nr. 1 ca referință pentru poziția laterală (fig. 8), în funcție de model;
• fixați cârligele „G” cu ajutorul şuruburilor „F” (fig. 10 pentru poziția laterală).

Faza 2

• Aşezati cârligele negre utilizând gaura nr. 2 pentru poziția din spate (fig. 9), în funcție de model.
• Fixați cârligele „G” cu ajutorul şuruburilor „F” (fig. 11 pentru poziția din spate).

Faza 3

- Introduceți plita de gătit în orificiul dulapului de bucătărie (directia 1), apăsând ușor în jos (2) cu o forță suficientă pentru a trece peste rezistența cârligelor (fig. 12 pentru poziția laterală și fig. 13 pentru poziția din spate).

Pentru a evita contactul accidental cu suprafața carcasei plitei supraîncălzită în timpul funcționării, montați o protectie din lemn, prinsă în șuruburi, la o înălțime de cel puțin 70 mm deasupra marginii superioare (fig. 18).

AVERTISMENT! Producătorul nu va fi răspunzător pentru eventualele daune cauzate de afectarea sau modificarea produsului sau a componentelor acestuia în timpul instalării. Instalatorul va fi responsabil pentru eventualele daune sau defectiuni apărute ca urmare a asamblării sau a instalării incorecte. Pentru eventualele daune rezultate din instalarea produsului, contactați instalatorul autorizat.

INSTALAREA APARATULUI

RECOMANDĂRI IMPORTANTE PENTRU INSTALARE

Avertizăm tehnicianul responsabil cu instalarea că pereții corpurilor de mobilier situate lateral nu trebuie să depășească în înălțime plita. De asemenea, peretele posterior și suprafețele de lângă și din jurul plitei trebuie să reziste la temperaturi de 90 °C. Adezivul care unește plasticul laminat de mobilier trebuie să reziste la temperaturi mai mari de 150 °C, pentru ca laminatul să nu se topească. Instalarea aparatului se va face în conformitate cu dispozițiile normelor în vigoare. Acest aparat nu este conectat la un dispozitiv de evacuare a materialelor rezultate în urma combustiei. Aparatul trebuie însă conectat în conformitate cu regulile de instalare indicate mai sus. O atenție deosebită se va acorda respectării dispozițiilor în vigoare în materie de ventilare și aerisire.

5) VENTILAREA SPATIILOR

Pentru o funcționare corectă a aparatului, localul unde acesta va fi instalat trebuie să fie perfect ventilat. Cantitatea de aer necesară este cea recomandată pentru o combustie a gazelor corespunzătoare și pentru o ventilare a spațiului, al cărei volum nu poate fi mai mic de 20 m ^3 . Afluxul natural de aer trebuie să se realizeze direct, prin deschideri permanente realizate în pereții spațiului care trebuie ventilat, cu evacuare înspre exterior, cu o secțiune minimă de 100 cm ^2 (fig. 2). Aceste deschideri trebuie realizate în așa fel încât să nu poată fi obturate.

Este permisă și ventilarea indirectă, prin aspirația aerului din spațiile alăturate celui care trebuie ventilat, cu respectarea dispozițiilor normelor în vigoare.

ATENTIE: dacă arzătoarele plitei nu sunt prevăzute cu termocuplu de siguranță, deschiderea pentru ventilare trebuie să aibă o secțiune minimă de 200 cm².

6) AMPLASARE ŞI AERISIRE

Aparatele de gătit care funcționează cu gaze trebuie să evacueze materialele rezultate în urma combustiei prin intermediul unor hote racordate la hornuri, prin conducte de fum sau direct în exterior (fig. 3). În cazul în care nu există posibilitatea de montare a hotei, este permisă utilizarea unui ventilator montat pe fereastră sau pe peretele exterior, care va fi pus în funcțiune simultan cu aparatul (fig. 4), cu condiția respectării dispozițiilor privitoare la ventilație, prevăzute de normele în vigoare.

7) BRANŞAMENTUL LA REȚEAUA DE ALIMENTARE CU GAZE

Înainte de racordarea aparatului, controlați ca datele de pe eticheta de avertizare aplicată în partea inferioară a ambalajului să fie compatibile cu caracteristicile rețelei de distribuție a gazelor.

Condițiile de reglare a aparatului sunt specificate pe o etichetă prezentă în acest manual, precum și pe o altă etichetă, aplicată în partea inferioară a ambalajului. tip de gaz și presiune de lucru.

Dacă gazele sunt distribuite prin conducte, aparatul trebuie racordat la instalația de alimentare cu gaze, astfel:

• sau printr-o conductă rigidă din oțel, conformă cu normele în vigoare, cu racorduri filetate în conformitate cu norma EN 10226.
• Sau printr-o teavă de cupru, conform normelor în vigoare, cu racorduri etanse d.p.d.v. mecanic, în conformitate cu norma mentionată anterior.
• Sau Prin tuburi flexibile din oțel inoxidabil, cu perete continuu, în conformitate cu norma în vigoare, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare. Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate.

Dacă gazele sunt distribuite de la o butelie, aparatul, alimentat printr-un regulator de presiune conform cu norma în vigoare, branşamentul se va face:

• sau cu o teavă de cupru conform normelor în vigoare, cu racorduri etanșe d.p.d.v. mecanic, în conformitate cu normele, sau cu tuburi flexibile din oțel inoxidabil, cu perete continuu, conform normelor, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare.
• Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate. Se recomandă aplicarea unui adaptor special pe tubul flexibil, care poate fi achiziționat din comerț, pentru a facilita racordul cu manșonul de cauciuc al regulatorului de presiune montat pe butelie.

După finalizarea branșamentului, verificați etanșeitatea cu ajutorul unei soluții cu săpun; în niciun caz această verificare nu se va face prin aprinderea unei flăcări.

Precaución: Nu permiteți ca vasul (A) să se ridice pe suprafața de trabajo. (B), care o ține în contact cu suprafața trabajo (vezi figura 16).

INSTALAREA APARATULUI / REGLĂRI / TRANSFORMĂRI

RECOMANDĂRI PENTRU SIGURANȚA DUMNEAVOASTRĂ:

vă reamintim că racordul de admisie a gazului este un racord de gaz tată conic, cu filet de 1/2", în conformitate cu normele EN 10226.

8) BRANŞAMENTUL LA RETEAUA DE ALIMENTARE ELECTRICA

Branşamentul electric trebuie efectuat în conformitate cu normele și dispozitiile legale în vigoare.

• Înainte de efectuarea branşamentului, verificați ca priza sau instalația electrică să aibă o împământare eficace, realizată în conformitate cu normele și dispozițiile legale în vigoare. Fabricantul își declină orice responsabilitate în cazul nerespectării acestor dispoziții.
• Tensiunea trebuie să se potrivească cu valoarea indicată pe plăcuța cu specificații și secțiunea firelor sistemului electric trebuie să suporte sarcina, care este de asemenea indicată pe plăcuța cu specificații.

Pentru efectuarea branşamentului prin priză:

- montați pe cablul de alimentare „C”, dacă nu există din dotare (fig. 17), un stecăr normal adecvat puterii indicate pe eticheta de avertizare. Conectați cablurile conform schemei din fig. 17, respectând corespondențele de mai jos:

litera L (fază) = cablu de culoare maro;

litera N (nul) = cablu de culoare albastră; simbol pământ ⏚ = cablu de culoare verde-gălbui.

- Cablul de alimentare va fi poziționat astfel încât niciun punct al acestuia să nu poată atinge temperaturi de 90 °C.

- Pentru realizarea branşamentelor, nu utilizati reductoare, adaptoare sau convertoare, deoarece acestea ar putea provoca contacte false, ce pot determina supraîncălzirea instalației.

- După montarea aparatului în decupajul din mobilier, priza trebuie să rămână accesibilă.

Pentru efectuarea branşamentului direct la rețeaua de alimentare cu energie electrică procedați astfel:

- între aparat și rețea montați un întrerupător unipolar, corect dimensionat pentru sarcina aparatului, în conformitate cu normele de instalare în vigoare.

- Întrerupătorul nu are voie să decupleze împământarea.

- Pentru mai multă siguranță, branșamentul electric poate fi protejat printr-un întrerupător diferențial cu mare sensibilitate.

Vă recomandăm să conectați un cablu de împământare de culoare verde-gălbui la o instalație de împământare eficace.

Înainte de a efectua reparații la componentele electrice ale aparatului, acesta trebuie neapărat scos din priză.

Înainte de efectuarea oricărei operațiuni de reglaj, deconectați aparatul de la sursa de alimentare electrică.

La finalul reglajelor sau reglajelor preliminare, tehnicianul trebuie să refacă toate izolațiile.

La arzătoarele produse de noi, reglarea aerului primar nu este necesară.

9) ROBINETE

Reglarea poziției "Minim":

• aprindeți arzătorul și poziționați butonul pe poziția “Minim” (flacără mică, fig. 22).
• Inlaturati maneta "M" (fig. 19 si 20) a robinetului, fixata prin apasare pe tija acestuia. By-pass-ul pentru reglarea debitului minim poate fi: pe lateralul robinetului (fig. 19) sau in interiorul tijei. In orice caz, pentru reglare trebuie sa introduceti o surubelnita mica "D" in lateralul robinetului (fig. 19) sau in gaura "C" in interiorul tijei robinetului (fig. 20).
• Rotiti by-pass-ul la dreapta sau stanga regland in mod adecvat flacara in pozitia de debit redus.
  Va recomandam sa nu exagerati la "Minim": flacara mica trebuie sa fie continua si stabila. Remontati corect diferitele componente.

Această reglare se va face numai în cazul arzătoarelor care funcționează cu G20; în cazul arzătoarelor care funcționează cu G30 sau G31, şurubul trebuie strâns complet (în sensul acelor de ceasornic).

Prin montarea unor duze adecvate, arzătoarele pot fi adaptate la alte tipuri de gaz. Pentru aceasta, scoateți capetele arzătoarelor și, cu ajutorul unei chei, deşurubați duza (fig. 21) și înlocuți-o cu duza adecvată noului tip de gaz pe care doriți să îl utilizați.

Vă recomandăm să strângeti duza cu putere.

După înlocuire, instalatorul poate trece la reglarea arzătoarelor, conform celor descrise la paragraful 9, la sigilarea eventualelor organe de reglare sau reglare preliminară, aplicând apoi pe aparat, în locul etichetei vechi, eticheta nouă, corespunzătoare noi reglări efectuate. Această etichetă se află în plicul cu duzele de schimb.

Pentru a facilita sarcina instalatorului, prezentăm în continuare un tabel care conține debitele, debitele termice ale arzătoarelor, diametrul duzelor și presiunea de lucru valabile pentru diferite tipuri de gaze.

TRANSFORMĂRI / INTRETINERE

TABEL

ARZATOARE		GAZ	PRESIONE DE LUCRE mbar	DEBIT TERMIC		DIAMETRU DUZA Max. 1/2 EBAZATOR de	DEBIT TERMIC (W)
N°	DENUMIRE			gr/h	l/h Min.		gaz*
1	ULTRA RAPID (Versiune 3.5 kW)	G30 - BUTAN	28 - 30	254		88 X	1800	3500	57,6 %
		G31 - PROPAN	37	250		88 X	1800	3500
		G20 - NATURAL	20		333	145 H3	1800	3500
2	RAPID	G30 - BUTAN	28 - 30	182		78	900	2500	62,5 %
		G31 - PROPAN	37	179		78	900	2500
		G20 - NATURAL	20		238	115 H2	900	2500
3	SEMIRAPID REDUS	G30 - BUTAN	28 - 30	102		60	550	1400	64,7 %
		G31 - PROPAN	37	100		60	550	1400
		G20 - NATURAL	20		133	88 Z	550	1400
4	SEMIRAPID	G30 - BUTAN	28 - 30	127		65	550	1750	66,7 %
		G31 - PROPAN	37	125		65	550	1750
		G20 - NATURAL	20		167	97 Z	550	1750
5	AUXILIAR	G30 - BUTAN	28 - 30	73		50	450	1000	N.A.
		G31 - PROPAN	37	71		50	450	1000
		G20 - NATURAL	20		95	72 X	450	1000

*În conformitate cu Regulamentul nr 66/2014 măsuri la nivelul UE pentru punerea în aplicare a Directivei 2009/125/EC, de performanță (EEgas arzator) a fost calculată conform EN 30-2-1 ultima revizuire cu G20.

UNGEREA ROBINETILOR

Dacă un robinet este blocat, nu îl forțați și apelați la Serviciul de Asistență Tehnică.

TIPURILE SI SECTIUNILE CABLURILOR DE ALIMENTARE

TIPUL PLITEI TIPUL CABLULUI ALIMENTARE MONOFAZICA
Table de cuisson au gaz	H05 RR - F	Section 3 x 0,75 mm^2

ATENTIE !!!

In cazul inlocuirii cablului de alimentare, instalatorul va trebui sa tina conductorul de impamantare (B) cat mai departe de conductorii de faza (fig. 14) si in plus sa respecte avertismentele de la paragraful 8.

În caz de eşec sau tăiate în cablu, vă rugăm să mutați departe de cablu și nu-l atinge. Mai mult decât atât, dispozitivul trebuie scos din priză și nu pornit. Apelați la cel mai apropiat centru de service autorizat pentru a remedia problema.

SERVICE APRES-VENTE ET PIECES DE RECHANGE

Acest aparat este marcat corespunzator directivei europene 2012/19/CE în privinta aparatelor electrice si electronice vechi (waste electrical and electronic equipment - WEEE).

Directiva prescrie cadrul pentru o preluare înapoi, valabila în întreaga UE, si valorificarea aparatelor vechi.
