MANUAL DE UTILIZARE HWQ930C SAMSUNG

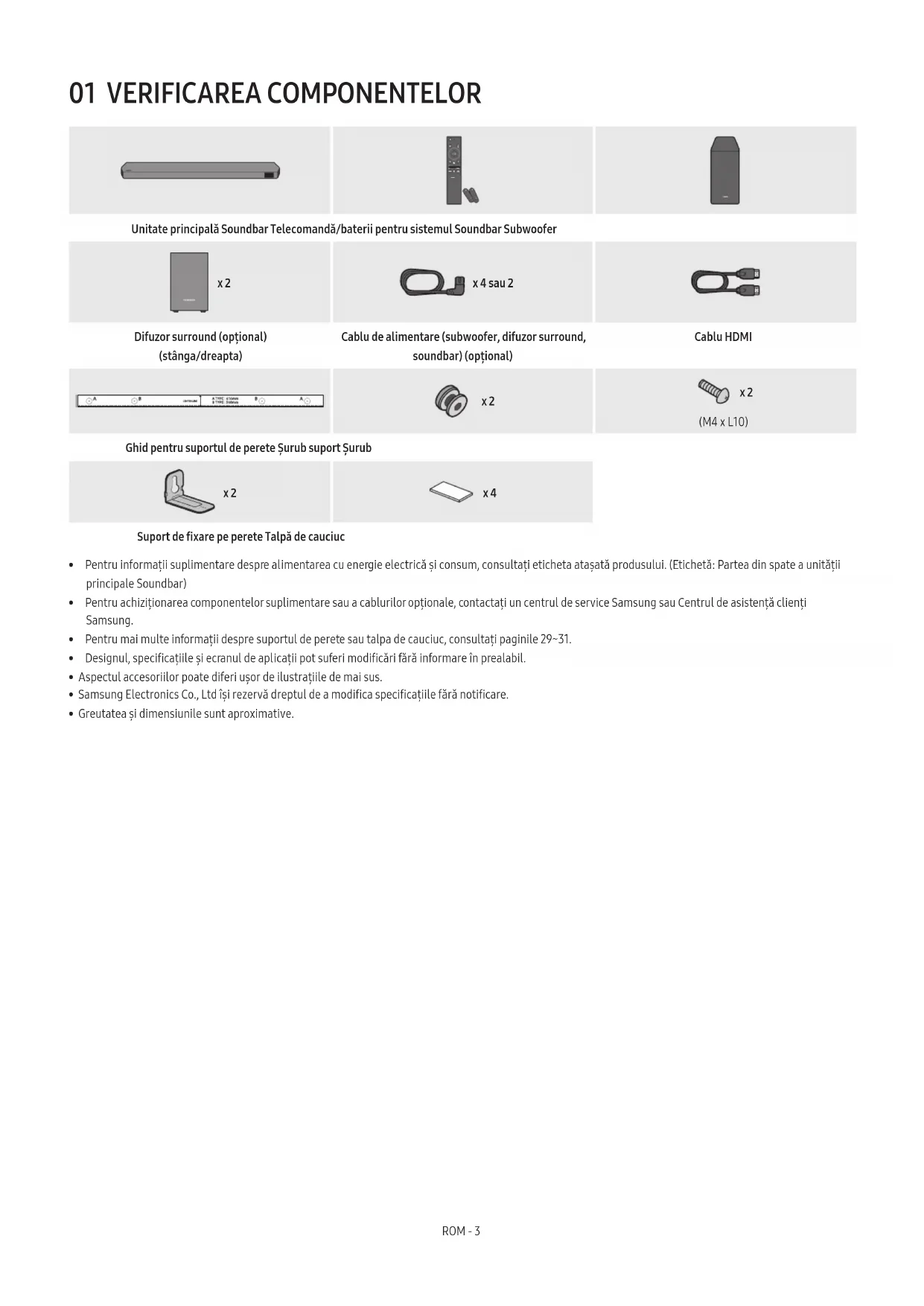

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)

• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați un centrul de service Samsung sau Centrul de asistență clienți Samsung.

• Pentru mai multe informații despre suportul de perete sau talpa de cauciuc, consultați paginile 29~31.

• Designul, specicațiile și ecranul de aplicații pot suferi modicări fără informare în prealabil.

• Aspectul accesoriilor poate diferi ușor de ilustrațiile de mai sus.

• Samsung Electronics Co., Ltd își rezervă dreptul de a modica specicațiile fără noticare.

• Greutatea și dimensiunile sunt aproximative.ROM - 4

02 PREZENTAREA GENERALĂ A PRODUSULUI

Panoul superior al dispozitivului Soundbar

• În modul Standby, apăsați butonul (Multifuncțional) pentru a porni dispozitivul Soundbar.

• Apăsați butonul (Multifuncțional) pentru a schimba sursa de intrare.

Butonul (Alimentare) (modelul HW-Q7**C, HW-Q7**GC) Pornește și oprește sistemul.

Butonul (Volum) Reglează volumul.

Butonul (Microfon pornit/oprit) (modelele HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC) Apăsați butonul pentru a porni sau a opri microfonul. Atunci când microfonul este oprit, indicatorul LED va lumina roșu. Roșu pornit Microfon oprit Roșu oprit Microfon pornit

Butonul (Sursă) (modelul HW-Q7**C, HW-Q7**GC) Apăsați butonul (Sursă) pentru a schimba sursa de intrare. 4 Așaj Așează starea și modul curent ale produsului. D.IN → HDMI → Wi-Fi → BT

• Atunci când conectați cablul de c.a., butonul de alimentare va începe să funcționeze peste 4 până la 6 secunde.

• Atunci când porniți unitatea, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.

• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern.ROM - 5 Panoul inferior al dispozitivului Soundbar HDMI IN 1 HDMI IN 2 SERVICE

1 POWER Conectați cablul de alimentare c.a. al dispozitivului Soundbar. (Consultați pagina 11) 2 SERVICE Conectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului. 3 DIGITAL AUDIO IN (OPTICAL) Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 23) 4 HDMI Permite intrarea simultană de semnale digitale video și audio prin intermediul unui cablu HDMI. Conectați la portul HDMI de ieșire al unui dispozitiv extern. (Consultați pagina 22) 5 HDMI TO TV (eARC/ARC) Conectați la mufa HDMI de pe un televizor TV. (Consultați pagina 15)

• Atunci când deconectați cablul de alimentare de la o priză de perete, trageți ștecărul. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză de c.a. înainte de nalizarea conexiunilor dintre componente.ROM - 6

03 FOLOSIREA TELECOMENZII SOUNDBAR

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) Glisați capacul din spate în direcția săgeții, până când iese complet. Introduceți două baterii AAA (1,5 V) orientate astfel încât polaritatea lor să e corectă. Glisați capacul bateriei înapoi în poziție. Cum se utilizează telecomanda SOUNDBAR

Alimentare Pornește și oprește sistemul Soundbar.

• Funcția Oprire automată alimentare Unitatea se oprește automat în următoarele situații:

• În modul D.IN/HDMI/Wi-Fi/BT, dacă nu primește semnal audio timp de 18 minute.

Sursă Apăsați pentru a selecta o sursă conectată la Soundbar.

• Feedback vocal pornit/oprit Puteți porni sau opri Feedbackul vocal. Mențineți apăsat pe butonul (Sursă) de pe telecomandă timp de cel puțin 5 secunde, când dispozitivul Soundbar este oprit (mod Standby). De ecare dată când schimbați setarea Feedback vocal, așajul OLED va așa „AUI OFF” (implicit) sau „AUI ON”.

Bluetooth PAIR Comutați sistemul Soundbar la modul de asociere Bluetooth. Apăsați butonul și așteptați ecranul să apară „BT PAIRING” pentru a vă conecta la un dispozitiv Bluetooth nou.

Dezactivare sunet Apăsați butonul (Dezactivare sunet) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.

• Standard Redă sunetul original.

• Surround Furnizează un sunet mai amplu decât cel standard.

• Game Pro Furnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.

• Adaptive Sound Analizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.

CH LEVEL Apăsând butonul, puteți regla volumul ecărui difuzor, cum ar Centre level, Side level, Wide level, Front Top level, Rear level și Rear top level.

• Pentru a controla volumul ecărui difuzor, selectați Centre level, Side level, Wide level sau Front Top level din Setări de sunet, apoi reglați volumul între -6+și 6 folosind butoanele Sus/Jos.

• Dacă sunt conectate difuzoarele surround, selectați Rear level sau Rear top level, iar apoi utilizați butoanele Sus/Jos pentru a regla volumul între -6 și +6.

• Specicațiile CH LEVEL pot varia în funcție de modelul respectiv.ROM - 7

Control sunet Apăsând butonul, puteți seta funcția audio, cum ar SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Elementul dorit poate ajustat folosind butoanele Sus/Jos.

• Funcțiile SpaceFit Sound și AVA nu sunt compatibile cu modelul HW-Q7**C, HW-Q7**GC.

• Voice enhance mode îmbunătățește audiția dialogurilor în lme și la televizor.

• Night mode este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.

• Țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru ecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoanele Stânga/Dreapta, iar ecare se poate regla la o setare între -6 și +6 prin intermediul butoanelor Sus/Jos. (Asigurați-vă că ați setat modul sunetului în „Standard”.)

• Dacă semnalul video de pe televizor și semnalul audio de la dispozitivul Soundbar nu sunt sincronizate, selectați Sync în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.

• Opțiunea Sync este disponibilă numai pentru anumite funcții.

• Setările disponibile pentru Surround speaker mode sunt compatibile doar cu modelul HW-Q9**C, HW-Q9**GC.

• Funcția difuzorului Virtual poate ON/OFF utilizând butoanele Sus/Jos.

Redare/Pauză Puteți să redați sau să întrerupeți muzica apăsând butonul.

Sus/Jos/Stânga/ Dreapta Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta. Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Omiterea melodiilor Apăsați butonul Dreapta pentru a selecta șierul muzical următor. Apăsați butonul Stânga pentru a selecta șierul muzical anterior.

• ID SET Folosiți această opțiune atunci când subwooferul sau difuzoarele surround nu sunt conectate sau necesită reconectare. Cât timp produsul este oprit, țineți apăsat butonul Sus timp de 5 secunde pentru a efectua ID SET. (Consultați pagina 13.)

Informații Apăsați pentru a așa informații despre funcția activă sau codecul disponibil. În modul BT, acesta așează dispozitivul conectat (când asocierea este nalizată) sau „BT ready” (când asocierea este necesară).

WOOFER LEVEL Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului).

VOLUME Apăsați butonul în sus sau în jos pentru a regla volumul.

• Dezactivare sunet Apăsați butonul VOL pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.

TONE CONTROL Apăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate ajustat folosind butoanele Sus/Jos. Această funcție este activată în modul sunetului, cu excepția modului Standard.

• Pentru a controla volumul sunetelor înalte sau joase, selectați TREBLE sau BASS din Setări sunet, apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.

• După ce nivelul basului este modicat, nivelul wooferului trebuie, de asemenea, reglat corespunzător.ROM - 8 Active Voice Amplier (AVA)

• Analizează zgomotul extern în timp real în timp ce dispozitivul Soundbar redă sunete, astfel încât sunetul vocilor să poată auzit întotdeauna clar.

• Datele nu sunt salvate în timpul analizei.

• Această funcție nu este compatibilă cu modelul HW-Q7**C, HW-Q7**GC. Folosirea Butoanelor ascunse (Butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER (Sus) Telecomandă TV activată/dezactivată (modul standby) pagina 10 Sus ID SET pagina 13 (Control sunet) Egalizator cu 7 benzi pagina 7 (Sursă) Feedback vocal pornit/oprit (mod Standby) pagina 6 Specicații ieșire pentru diferitele moduri de efect ale sunetului <HW-Q9**C, HW-Q9**GC> Efect Intrare Ieșire Cu subwoofer și difuzoare surround Standard

Dolby Atmos®, DTS:X 9.1.4 canaleROM - 9 <HW-Q8**C, HW-Q8**GC> Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și difuzoare surround Standard

Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale <HW-Q7**C, HW-Q7**GC> Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și difuzoare surround Standard

Dolby Atmos®, DTS:X 3.1.2 canale 5.1.4 canale Difuzoarele Surround nu vor furniza sunet pe 2 canale de ieșire atunci când modul Standard este în curs de utilizare. Pentru a activa sunetul difuzoarelor surround, schimbați modul efectului în Surround.ROM - 10 Reglarea volumului dispozitivului Soundbar cu o telecomandă TV Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.

• Pentru a utiliza această funcție, setați difuzoarele televizorului la Difuzoare externe.

• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Opriți sistemul Soundbar.

2. Apăsați în sus și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De ecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „OFF-TV REMOTE” (Modul implicit), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”. Buton telecomandă Așaj Stare (Mod implicit) OFF-TV REMOTE Dezactivați telecomanda televizorului. SAMSUNG-TV REMOTE Activați telecomanda IR a unui televizor Samsung. ALL-TV REMOTE Activați telecomanda IR a unui televizor terț.ROM - 11

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea unităților la o sursă de alimentare Utilizați cablul de alimentare pentru a conecta subwooferul, difuzoarele surround și dispozitivul Soundbar la o priză electrică în următoarea ordine:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)

1. Conectați cablul de alimentare la subwoofer.

Spatele subwoofer-ului Cablu de alimentare

2. Conectați cablul de alimentare la difuzoarele surround din stânga și din dreapta. (opțional)

Părțile de jos ale difuzoarelor surround din stânga și din dreapta (opțional) Cablu de alimentare

3. Conectați cablul de alimentare la dispozitivul Soundbar.

(eARC/ARC) HDMI 1 Partea inferioară a unității principale Soundbar Cablu de alimentare 4. Conectați cablul de alimentare la dispozitivul Soundbar, la subwoofer și la difuzoarele surround. Subwooferul și difuzoarele surround sunt conectate automat în momentul în care este pornit dispozitivul Soundbar. LED LINK – lumina albastră este aprinsă (opțional) NOTĂ

• Înainte de a conecta dispozitivul Soundbar, conectați subwooferul și difuzoarele surround la alimentare. Subwooferul și difuzoarele surround vor conectate automat în momentul în care porniți dispozitivul Soundbar.

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.

• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile.ROM - 12 Dispunere recomandată a difuzoarelor 150° 150° 135° 135°

• Subwooferul și difuzoarele surround au încorporate antene de recepție wireless. Țineți aceste unități departe de apă și umiditate.

• Pentru o performanță maximă la ascultare, asigurați-vă că în zonele din jurul locului în care se aă subwooferul și difuzoarele surround nu există obstacole. Mod Surround speaker (numai cu HW-Q9**C, HW-Q9**GC) Puteți benecia de un sunet surround optim, în funcție de poziția difuzorului surround. Consultați ilustrația de mai jos pentru poziționarea difuzorului. Pentru a activa acest mod, selectați Modul difuzor surround utilizând telecomanda dispozitivului Soundbar.

(Control sunet) → Difuzor surround → (Sus)/ (Jos) → Front / Rear) Soundbar Difuzor surround S Difuzor surround D Soundbar Difuzor surround S Difuzor surround D Poziționarea difuzorului din spate Poziționarea difuzorului din față NOTĂ

• Acest mod este disponibil doar pentru modelele Soundbar, inclusiv pentru un anumit difuzor surround.

• În Modul difuzor față, poziționați difuzoarele din față spre dvs.

• Modul Surround speaker este activat în mod implicit.ROM - 13 Conectarea manuală a subwooferului și a difuzoarelor surround Înainte de a realiza procedura de conectare manuală de mai jos:

• Vericați dacă ați conectat în mod corespunzător cablurile dispozitivului Soundbar și pe cele ale subwooferului și ale difuzoarelor surround.

• Asigurați-vă că sistemul Soundbar este oprit.

1. Opriți unitatea principală Soundbar.

2. Mențineți apăsat ID SET pe partea din spate a subwooferului și a difuzoarelor surround timp de cel puțin 5 secunde.

• Indicatorul roșu din partea din spate a ecărui difuzor se stinge și începe să se aprindă intermitent indicatorul albastru. 5 Sec Albastru intermitent rapid Spatele subwoofer-ului Spatele subwoofer-ului Albastru intermitent rapid POWER x 2 Părțile din spate ale difuzoarelor surround din stânga și din dreapta (opțional) 5 Sec

3. Apăsați butonul Sus de pe telecomandă timp de 5 secunde.

• Mesajul ID SET apare pe așajul dispozitivului Soundbar pentru o perioadă scurtă, apoi dispare.

• Dispozitivul Soundbar se va activa în mod automat atunci când acțiunea ID SET este nalizată. SOUND MODE PAIR 5 Sec ID SET

4. Vericați dacă indicatorul LINK LED luminează continuu albastru (conexiune nalizată).

LED LINK – lumina albastră este aprinsă (opțional) Atunci când se stabilește o conexiune între dispozitivul Soundbar, subwoofer și difuzoarele surround, indicatorul LED LINK nu mai luminează intermitent, ci se aprinde albastru continuu.ROM - 14 Luminile indicatoarelor LED de pe partea din spate a subwooferului și a difuzoarelor surround LED Stare Descriere Rezoluție Albastru Subwoofer Difuzoare surround (numai pentru modelele aplicabile) Albastru Activat Conectat cu succes (funcționare normală)

Intermitent Recuperarea conexiunii Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwooferul și difuzoarele surround. Consultați pagina 13. Roșu Subwoofer Roșu Difuzoare surround (numai pentru modelele aplicabile) Activat Standby (cu unitatea principală Soundbar oprită) Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală. Conexiune eșuată Conectați din nou. Consultați instrucțiunile privind conectarea manuală de la pagina 13. Subwoofer Roșu și albastru Roșu și albastru Difuzoare surround (numai pentru modelele aplicabile) Intermitent Defecțiune Consultați informațiile de contact ale Centrului de service Samsung din acest manual. NOTĂ

• Dacă unitatea principală este oprită, subwooferul va intra în modul Standby, iar LED-ul STANDBY de pe partea din spate a subwooferului se va aprinde în culoarea roșie după ce se aprinde intermitent în culoarea albastră de câteva ori.

• Dacă folosiți un dispozitiv care utilizează aceeași frecvență ca dispozitivul Soundbar în apropierea acestuia, interferențele pot provoca întreruperi ale sunetului.

• Distanța maximă de transmisie a semnalului wireless al unității principale este de aproximativ 10 m, dar poate varia în funcție de mediul de operare. Dacă între unitatea principală și subwoofer se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate trece prin metal.

• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile. ATENȚIE

• Subwooferul și difuzoarele surround au încorporate antene de recepție wireless. Țineți unitatea departe de apă și umiditate.

• Pentru o performanță maximă la ascultare, asigurați-vă că în zona din jurul locului în care se aă subwooferul și difuzoarele surround nu există obstacole.ROM - 15

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu e redat.

• Cablul recomandat este un Premium High Speed HDMI Cable with Ethernet certicat de HDMI.org. HDMI IN(ARC)HDMI TO TV(eARC/ARC) Conectați-vă la portul HDMI IN (ARC/eARC) al televizorului. Conectați-vă la portul HDMI TO TV (eARC/ARC) de pe unitatea principală Soundbar. Cablu HDMI Partea superioară a dispozitivului Soundbar Partea inferioară a sistemului Soundbar TV ARC <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Partea superioară a dispozitivului Soundbar TV ARC <HW-Q7**C, HW-Q7**GC>

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. „TV ARC” apare pe așajul unității principale Soundbar și acesta redă sunetul televizorului.

• Când sunetul televizorului nu este redat, apăsați butonul (Multifuncțional)/ (Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „D.IN”. Ecranul așează „D.IN” și „TV ARC” succesiv și este redat sunetul televizorului.

• Când conectați un televizor care acceptă funcția eARC, pe așaj apare „eARC” și se aude sunetul.

• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul utilizatorului pentru televizor. (de exemplu, televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Expert Settings → HDMI-eARC Mode (Auto))

• Dacă „TV ARC” nu apare pe așajul unității principale Soundbar, vericați dacă este conectat cablul HDMI la portul corect.

• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar. NOTĂ

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.

• Vă recomandăm să folosiți un cablu HDMI fără ferită, dacă se poate. Dacă folosiți un cablu HDMI cu ferită, folosiți unul al cărui diametru este mai mic de 14 mm.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.

• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Digital Output Audio Format” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modicați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)

• Protocoalele ARC/eARC sunt compatibile cu Dolby Atmos.

• Vericați dacă este compatibil conținutul cu Dolby Atmos®.ROM - 16 Conectarea cu un cablu optic Lista de vericare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Când utilizați un cablu optic și terminalele au capace, asigurați-vă că ați scos capacele. OPTICAL OUT

(OPTICAL) Cablu optic (nefurnizat) Partea inferioară a sistemului Soundbar D.IN Partea superioară a dispozitivului Soundbar <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Partea superioară a dispozitivului Soundbar D.IN <HW-Q7**C, HW-Q7**GC> 1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

(Multifuncțional)/ (Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „D.IN”.

4. Sunetul televizorului este redat prin Soundbar.ROM - 17

Conectarea prin Bluetooth Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate conectat un singur televizor Samsung.

• Poate conectat un televizor Samsung care acceptă Bluetooth. Vericați specicațiile televizorului dvs. Prima conectare

1. Apăsați butonul PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BT PAIRING”.

PAIR (SAU) a. Apăsați butonul (Multifuncțional)/ (Sursă) de pe panoul superior și selectați „BT”. „BT” trece automat la „BT PAIRING” în câteva secunde sau la „BT READY” dacă există o înregistrare de conectare. Partea superioară a dispozitivului Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Partea superioară a dispozitivului Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Atunci când apare „BT READY”, țineți apăsat butonul (Microfon pornit/oprit)/ (Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a așa „BT PAIRING”. 5 Sec 5 Sec Partea superioară a dispozitivului Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Partea superioară a dispozitivului Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Selectați modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth → Soundbar Q***C (Bluetooth))

3. Selectați „Soundbar Q***C” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispozitive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliți o conexiune.

• Când este conectat televizorul Samsung, [Nume televizor] → „BT” apare pe așajul frontal al sistemului Soundbar.

4. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

• După ce conectați sistemul Soundbar prima dată la televizorul Samsung, folosiți modul „BT READY” pentru reconectare. În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, Soundbar Q***C) în lista de difuzoare a televizorului Samsung, ștergeți-l.

• Apoi repetați pașii de la 1 la 3. Deconectarea sistemului Soundbar de la televizorul Samsung Apăsați butonul (Multifuncțional)/ (Sursă) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta alt mod decât „BT”.

• Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului Samsung.)ROM - 18 Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.

• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Microfon pornit/oprit)/ (Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT”.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Ready (Pregătit).

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: ‒ Dacă există un câmp electric puternic în jurul sistemului Soundbar. ‒ Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. ‒ Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 19 Conectarea prin Wi-Fi Lista de vericare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.

• Asigurați-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.

• Televizorul și dispozitivul Soundbar trebuie să e conectate la aceeași rețea wireless (Wi-Fi).

• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabiliți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.

• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 26. 1. Pentru mai multe informații despre conectarea prin Wi-Fi a dispozitivului Soundbar, consultați pagina 26, „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

2. Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

• Televizoare Samsung lansate în 2017 sau ulterior Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Select Soundbar Q***C (Wi-Fi) NOTĂ Conexiunea Wi-Fi Dolby Atmos este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar. Măsură de precauție: Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi. Wi-Fi Metoda de dezactivare a portului Apăsați butonul CH LEVEL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Wi-Fi. Bluetooth Metoda de dezactivare a portului Apăsați butonul TONE CONTROL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Bluetooth.ROM - 20 Utilizarea funcției Q-Symphony

• Atunci când dispozitivul Soundbar se conectează la un televizor Samsung care acceptă funcția Q-Symphony, puteți reda sunetul simultan prin dispozitivul Soundbar și televizor. Dacă utilizați funcția Q-Symphony, sunetul surround redat de televizor vă permite să vă bucurați de un efect de sunet surround mai bogat, mai tridimensional.

• Atunci când dispozitivul Soundbar este conectat, pe televizor apare meniul „TV+Soundbar”. Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet Meniul televizorului Cablu HDMI SAU Cablu optic (nefurnizat) D.IN

• Exemplu de meniu al televizorului: TV + [AV] numele de serie al dispozitivului Soundbar (HDMI)/TV + [AV] numele de serie al dispozitivului Soundbar (optic) Wi-Fi Meniul televizorului Wi-Fi

• Exemplu de meniu al televizorului: TV + [AV] Soundbar (numele de serie) (Wi-Fi) NOTĂ

• Poate funcționa conform codecului acceptat de televizor.

• Această funcție este acceptată doar când este conectat cablul HDMI, cablul optic (nefurnizat) sau rețeaua Wi-Fi.

• Mesajul așat poate diferit în funcție de modelul televizorului.

• Asigurați-vă că televizorul și dispozitivul Soundbar sunt conectate la același router wireless/aceeași frecvență.

• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.ROM - 21 Utilizarea funcției SpaceFit Sound Această funcție analizează spațiul de ascultare al utilizatorului cu microfonul dispozitivului Soundbar și oferă un sunet optim pentru spațiul respectiv. Optimizarea sunetului se efectuează automat. Metoda 1. Conectarea prin sistemul Soundbar Pentru a activa această funcție, porniți modul SpaceFit Sound de pe telecomanda dispozitivului Soundbar.

1. Apăsați butonul (Control sunet) pentru a porni modul SpaceFit Sound.

Pe așaj apare mesajul „SPACEFIT SOUND OFF”.

2. Apăsați butonul Sus de pe telecomandă pentru a porni SpaceFit Sound.

Pe așaj apare mesajul „ON”. SOUND MODE PAIR

3. Apăsați butonul Jos de pe telecomandă pentru a opri SpaceFit Sound.

Pe așaj apare mesajul „OFF”. SOUND MODE PAIR

• Aceasta este disponibilă pentru toate modurile de sunet. Metoda 2. Conectarea prin televizor Pentru a activa această funcție, porniți modul Adaptive Sound+ din meniul televizorului Samsung. (Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → General → Setări Mod inteligent → Adaptive Sound+)

• Modul sunetului dispozitivului Soundbar se va schimba automat în Adaptive Sound+ dacă activați modul Adaptive Sound+ pe TV. NOTĂ

• Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung.

• Dacă opțiunile pentru Ieșire audio includ Audio secundar, asigurați-vă că Audio secundar este setat la Dezactivat.

• Vericați dacă este compatibil conținutul cu Dolby Atmos®/DTS:X. DIGITAL AUDIO IN(OPTICAL) HDMI TO TV(eARC/ARC) HDMI

1. Utilizați un cablu HDMI pentru a conecta portul HDMI OUT la dispozitivul extern și portul la partea de jos a dispozitivului Soundbar. 2. Utilizați un cablu HDMI pentru a conecta portul HDMI IN la televizor și portul la partea de jos a dispozitivului Soundbar. Porniți dispozitivul Soundbar, televizorul și dispozitivul extern. Apăsați butonul / din partea de sus a dispozitivului Soundbar sau butonul de pe telecomandă pentru a selecta modul

5. Dispozitivul Soundbar indică faptul că în prezent este selectat modul „” și că dispozitivul Soundbar va începe să redea sunete.

• : Dacă sursa de intrare este Dolby Atmos®/DTS:X, consultați de la pagina 8.

• Atunci când Dolby Atmos® este activat, pe ecranul din față apare „”.

• Atunci când DTS:X este activat, pe așajul din partea de sus apare „”.

Deschideți opțiunile pentru ieșirea audio din meniul de setări pentru playerul BD sau un alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codicare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul acasă → Sunet → Ieșire digitală și apoi selectați Bitstream (neprocesat).

< 60 8 biți O O O O 10 biți - - O O 12 biți - - O O

8 biți - - - - 10 biți - - - -

• Specicația acceptată poate varia în funcție de dispozitivul extern conectat sau de condițiile de utilizare.ROM - 23 Metoda 2. Conectarea cu un cablu optic

(OPTICAL) OPTICAL OUT BD / DVD player / Set-top box / consolă de jocuri Partea superioară a dispozitivului Soundbar D.IN Cablu optic (nefurnizat) Partea inferioară a sistemului Soundbar <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Partea superioară a dispozitivului Soundbar D.IN <HW-Q7**C, HW-Q7**GC> 1. Folosiți un cablu optic (nefurnizat) pentru a conecta DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală Soundbar și portul OPTICAL OUT de pe dispozitivul extern.

2. Porniți sistemul Soundbar și dispozitivul extern.

3. Pentru a selecta modul „D.IN”, apăsați butonul

(Multifuncțional)/ (Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă.

4. Sistemul dvs. Soundbar va reda sunete de pe dispozitivul extern.ROM - 24

07 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat. Prima conectare

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se aă într-o rază de 1 metru.

1. Apăsați butonul PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BT PAIRING”.

PAIR Dispozitiv mobil(SAU)a. Apăsați butonul (Multifuncțional)/ (Sursă) de pe panoul superior și selectați „BT”. „BT” trece automat la „BT PAIRING” în câteva secunde sau la „BT READY” dacă există o înregistrare de conectare. Partea superioară a dispozitivului Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Partea superioară a dispozitivului Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Atunci când apare „BT READY”, țineți apăsat butonul (Microfon pornit/oprit)/ (Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a așa „BT PAIRING”.5 Sec5 SecPartea superioară a dispozitivului Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Partea superioară a dispozitivului Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Pe dispozitivul dvs., selectați „Soundbar Q***C” din lista care apare.

• Când sistemul Soundbar este conectat la dispozitivul Mobil, [Nume dispozitiv mobil] → „BT” apare pe așajul din față.

3. Redați șierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.

• După ce conectați sistemul Soundbar prima dată la dispozitivul mobil, folosiți modul „BT READY” pentru reconectare. În cazul în care dispozitivul nu se conectează
• Dacă aveți deja un dispozitiv Soundbar (de exemplu, „Soundbar Q***C”) în lista de difuzoare a dispozitivului mobil, ștergeți-l.
• Repetați pașii 1 și 2. Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.

• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Microfon pornit/oprit)/ (Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT”.)ROM - 25 Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Ready (Pregătit).

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: ‒ Dacă există un câmp electric puternic în jurul sistemului Soundbar. ‒ Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. ‒ Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Dispozitivul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).

• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).

• Nu puteți conecta dispozitivul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands Free – Mâini libere).

• Atunci când conectați dispozitivul Soundbar la un dispozitiv Bluetooth, așezați-le cât mai aproape unul de celălalt.

• Cu cât dispozitivul Soundbar și dispozitivul Bluetooth sunt mai departe unul de celălalt, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se aă în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții: ‒ Atunci când corpul se aă în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar ‒ În colțuri sau atunci când există un obstacol în apropiere, cum ar un perete sau un perete despărțitor, unde se pot produce uctuații de alimentare. ‒ Atunci când este expus la interferențe radio de la alte produse care funcționează pe aceeași gamă de frecvențe, cum ar echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless. ‒ Obstacolele, cum ar ușile și pereții, pot afecta calitatea sunetelor chiar și atunci când dispozitivele se aă în raza de acoperire.

• Rețineți că dispozitivul Soundbar nu poate asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispozitiv wireless poate provoca interferențe electrice în timpul funcționării. Deconectarea dispozitivului Soundbar de la dispozitivul Bluetooth Puteți deconecta dispozitivul Soundbar de la dispozitivul Bluetooth. Pentru instrucțiuni, consultați manualul utilizatorului pentru dispozitivul Bluetooth.

• Dispozitivul Soundbar va deconectat.

• Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”. Deconectarea unității Soundbar de la dispozitivul Bluetooth Apăsați butonul (Multifuncțional)/ (Sursă) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „BT”.

• Deconectarea durează câteva momente, deoarece dispozitivul Bluetooth trebuie să primească un răspuns de la Soundbar. (Deconectarea poate diferită, în funcție de modelul dispozitivului Bluetooth)

• Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”.ROM - 26 Metoda 2. Conectarea prin Wi-Fi (rețea wireless) Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings. Prima conectare

1. Instalați și lansați aplicația SmartThings pe dispozitivul mobil (smartphone sau tabletă).

2. Pe aplicație, urmați instrucțiunile de pe ecran pentru a adăuga sistemul Soundbar.

• Este posibil ca meniul pop-up automat (cea de-a doua captură de ecran de mai jos) să nu e disponibil pe unele dispozitive. Dacă nu apare fereastra pop-up, apăsați „ ” pe ecranul Home. Sistemul Soundbar este adăugat la aplicație.

• Ilustrația de mai sus poate varia în funcție de versiunea aplicației. Lansarea aplicațiilor Meniul automat de tip pop-up Adăugare dispozitiv Aplicația SmartThingsROM - 27 Utilizarea funcției Tap Sound Atingeți sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu e acceptată, în funcție de dispozitivul mobil.

• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Partea superioară a dispozitivului Soundbar Dispozitiv mobil Aplicația SmartThings

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.

• Pentru detalii despre modul în care puteți activa funcția, consultați „Setarea funcției Tap Sound” de mai jos.

2. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Start now” din fereastra de mesaj așată.

O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

3. Redați sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge Soundbar.

• Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate zgâriat sau deteriorat.

• Vă recomandăm să protejați dispozitivul mobil cu o husă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.

• Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu e acceptată, în funcție de versiunea aplicației. Setarea funcției Tap Sound Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.

2. Selectați ( → ) pe ecranul aplicației SmartThings așat pe dispozitivul mobil.

3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar. Funcția este pornită. NOTĂ

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.

• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță sucientă de sistemul Soundbar.ROM - 28

08 CONECTAREA PRIN APPLE AIRPLAY 2

• Este posibil ca această funcție să nu e disponibilă în unele țări.

• Acest dispozitiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 13.4 sau o versiune ulterioară. Cu AirPlay 2, puteți difuza muzică, podcasturi și alte șiere audio de pe dispozitivele Apple pe sistemul Samsung Soundbar.

• Pentru a activa AirPlay2 cu sistemul Soundbar, trebuie mai întâi să înregistrați dispozitivul cu Smart Things, acceptând termenii și condițiile aplicației.

• Asigurați-vă că dispozitivul Soundbar este pornit și conectat la aceeași rețea Wi-Fi cu cea a dispozitivului Apple.

• Selectați dintr-o aplicație care acceptă AirPlay sau din Centrul de control al dispozitivului iPhone, iPad sau Mac.

• Pentru a reda sunetul dorit, selectați Soundbar din lista dispozitivelor disponibile.ROM - 29

09 MONTAREA SUPORTULUI DE

PERETE Măsuri de siguranță privind instalarea

• Instalați numai pe un perete vertical.

• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.

• Vericați rezistența peretelui și dacă acesta este sucient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, xați șuruburile de montare în grinzi.

• Achiziționați șuruburi pentru montarea pe perete corespunzătoare pentru tipul și grosimea peretelui pe care doriți să montați dispozitivul Soundbar. ‒ Diametru: M5 ‒ Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta dispozitivul Soundbar pe perete.

• Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete Ghid pentru suportul de perete x 2 x 2 (M4 x L10) Șurub suport Șurub x 2 Suport de xare pe perete

1. Plasați Ghid pentru suportul de perete pe suprafața peretelui.

• Ghid pentru suportul de perete trebuie să e uniform.

• Dacă televizorul dvs. este montat pe perete, instalați dispozitivul Soundbar la cel puțin 5 cm sub televizor. 5 cm sau mai mult

2. Aliniați Linia centrală a ghidajului de montare pe perete cu centrul

televizorului (dacă montați dispozitivul Soundbar sub televizor), apoi xați Ghid pentru suportul de perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, așezați linia centrală în centrul zonei de instalare. Linie centrală

3. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul

imaginilor TIP A la ecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghid pentru suportul de perete.

4. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în

perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele sau diblurile Molly utilizate.

5. Împingeți un șurub (nefurnizat) prin ecare Șurub suport, apoi înșurubați

bine ecare șurub în câte o gaură pentru șurubul de susținere.

6. Instalați 2 Suporturi de xare pe perete având orientarea corectă pe partea

inferioară a dispozitivului Soundbar utilizând 2 șuruburi.

• La montare, asigurați-vă că piesele de susținere ale suporturilor de xare pe perete se aă în spatele dispozitivului Soundbar. Spate Soundbar Dreapta SoundbarROM - 30

7. Instalați dispozitivul Soundbar cu suporturile de xare pe perete atașate,

suspendând suporturile de xare pe perete de șuruburile de xare de pe perete.

8. Glisați dispozitivul Soundbar în jos, după cum puteți vedea mai jos, astfel

încât suporturile de xare pe perete să se sprijine în siguranță pe șuruburile de xare.

• Inserați șuruburile de xare în partea lată (de jos) a suporturilor de montare pe perete, apoi glisați suporturile de xare pe perete în jos, astfel încât suporturile de xare pe perete să se sprijine în siguranță pe șuruburile de xare. Instalarea difuzoarelor surround pe un perete (numai pentru modelele aplicabile) Puteți achiziționa suporturi de perete separat, pentru a instala difuzoarele surround pe un perete. Suporturile de perete nu sunt comercializate de Samsung Electronics. Note pentru instalarea difuzoarelor surround pe perete

• Suporturile de perete pentru difuzoarele surround trebuie să poată susține peste 8,0 kg.

• Dimensiune oriciu: 1/4 – 20 bucșă letată UNC ‒ Șurub standard: 6,35 mm ø, pas de 1,27 mm ‒ Lungime: Lung de 18 mm ‒ Cantitate: Stânga 1 buc./dreapta 1 buc. S D

• Înainte de a instala suporturile de montare pe perete, vericați rezistența peretelui. Dacă peretele nu este sucient de rezistent, consolidați-l înainte de a instala suporturile și difuzoarele pe perete.

• Compania Samsung nu este răspunzătoare pentru avarierea produsului din cauza instalării neadecvate a produsului.

• Aveți grijă să nu instalați difuzoarele orizontal sau cu susul în jos. 10 INSTALAREA SISTEMULUI

TELEVIZORULUI Componentă x 4 Talpă de cauciuc Pentru a-l instala, atașați tălpile de cauciuc în partea de jos a sistemului Soundbar înainte să îl poziționați deasupra suportului de televizor. Asigurați- vă că atașați tălpile de cauciuc, astfel încât să nu iasă în afara marginilor suportului TV. Consultați gura de mai jos. Talpă de cauciuc Plasați sistemul Soundbar pe un suport de televizor. Microfoane (numai pentru modelele aplicabile)ROM - 31 Așa cum este prezentat în imagine, aliniați centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor. În acest moment, așezați microfoanele (numai pentru modelele aplicabile) în fața suportului, astfel încât să nu existe nicio interferență cu recunoașterea vocii. Dreapta Soundbar

• Asigurați-vă că dispozitivul Soundbar este amplasat pe o suprafață plană și solidă.

• Un spațiu insucient față de televizor poate provoca probleme de natură acustică și la nivelul recunoașterii vocii.

• Imaginea de mai sus poate varia în funcție de modelul respectiv.

• Această funcție nu este compatibilă cu modelul HW-Q7**C, HW-Q7**GC.

• Pentru performanțe optime ale microfoanelor, poziționați sistemul Soundbar la o distanță de cel puțin 2 cm față de panoul televizorului. 11 ACTUALIZARE SOFTWARE Actualizare automată Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

• Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să e conectat la internet. Conexiunea Wi-Fi la Soundbar va întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet. Actualizare USB Partea inferioară a sistemului Soundbar HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE Samsung poate oferi actualizări pentru rmware-ul sistemului Soundbar pe viitor. Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de rmware în portul SERVICE de pe Soundbar.

1. Accesați site-ul web Samsung (www.samsung.com) → căutați denumirea

modelului din opțiunea de meniu asistență clienți.

• Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.

2. Descărcați șierul de upgrade (de tip USB).

3. Dezarhivați șierul pentru a crea un folder cu numele șierului.

4. Stocați folderul creat pe un USB și apoi conectați-l la sistemul Soundbar.

5. Porniți sistemul Soundbar. Produsul este actualizat în 3 minute, așându-se

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

• Dacă pe ferestra de pe așaj nu apare „UPDATE”, scoateți cablul de alimentare din dispozitivul Soundbar, apoi reconectați-l.

• Dacă este instalată cea mai recentă versiune, nu se efectuează nicio actualizare.

• În funcție de tipul de USB, este posibil ca actualizarea să nu e acceptată.ROM - 32 Inițializare Partea superioară a dispozitivului Soundbar INIT Cu dispozitivul Soundbar pornit, apăsați simultan butoanele (Volum) de pe carcasa dispozitivului timp de cel puțin 5 secunde. Pe ecran apare „INIT” și dispozitivul Soundbar este inițializat. ATENȚIE

• Toate setările dispozitivului Soundbar sunt inițializate. Asigurați-vă că efectuați acest lucru numai atunci când este necesară inițializarea. 12 DEPANARE Înainte de a solicita asistență, vericați următoarele. Dispozitivul Soundbar nu pornește.

• Vericați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză. Dispozitivul Soundbar nu funcționează corect.

• După ce scoateți cablul de alimentare, introduceți-l din nou.

• Opriți și reporniți dispozitivul extern și încercați din nou.

• Dacă nu primește semnal, dispozitivul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 6.) Telecomanda nu funcționează

• Îndreptați telecomanda direct către dispozitivul Soundbar.

• Înlocuiți bateriile cu unele noi. Indicatorul Soundbar luminează constant în roșu.

• Microfonul este oprit. Porniți microfonul. (Consultați pagina 4.) Sunetul nu este redat prin dispozitivul Soundbar.

• Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.

• Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.

• Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Select Soundbar)

• Conectarea cablului la sistemul Soundbar poate imperfectă. Scoateți cablul și conectați din nou.

• Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.

• Inițializați produsul și reîncercați. (Consultați pagina 32.) Sunetul nu este redat din subwoofer sau din difuzoarele spate.

• Vericați dacă indicatorul LED de pe partea din spate a subwooferului și a difuzoarelor surround este aprins în culoarea albastră. Dacă indicatorul luminează intermitent în culoarea albastră sau dacă se aprinde cel roșu, reconectați dispozitivul Soundbar, subwooferul și difuzoarele surround. (Consultați pagina 13.)

• Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispozitive într-o zonă ferită de obstacole.

• Alte dispozitive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Țineți boxa departe de astfel de dispozitive.

• Scoateți și reconectați ștecărul.ROM - 33 În cazul în care sunetul de la subwoofer și de la difuzoarele surround prezintă perturbații, întârzieri sau zgomot

• Dacă există obiecte amplasate între dispozitivul Soundbar și difuzorul subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte.

• Dacă subwooferul și difuzoarele surround se aă departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri. Amplasați-le în apropierea dispozitivului Soundbar.

• Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță dispozitivele care pot cauza interferență radio. (De ex., router wireless)

• Modicați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu r. Volumul subwooferului este prea mic.

• Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 7.)

• Apropiați-vă mai mult de boxa subwooferului. Dacă televizorul nu este conectat prin HDMI TO TV (eARC/ARC)

• Vericați dacă ați conectat corect cablul HDMI la terminalul ARC. (Consultați pagina 15.)

• Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.

• Este posibil ca HDMI-CEC să nu e activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Conexiune → External Device Manager

• Anynet+ (HDMI-CEC) ON)

• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Expert Settings → HDMI-eARC Mode (Auto)) Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ ARC)

• Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital. (Pentru un televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet

• Expert Settings → Digital Output Audio Format) Dispozitivul Soundbar nu se va conecta prin Bluetooth.

• Când conectați un dispozitiv nou, comutați la „BT PAIRING” pentru conectare. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Microfon pornit/oprit)/ (Sursă) de pe unitate timp de cel puțin 5 secunde.)

• Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.

• Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth)

• Conexiunea automată la televizor poate dezactivată. Atunci când dispozitivul Soundbar se aă în modul „BT READY”, apăsați și țineți apăsat butonul Stânga de pe telecomanda dispozitivului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă se așează OFF- TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5 secunde pentru a schimba selecția.

• Scoateți și reconectați ștecărul, apoi reîncercați.

• Inițializați produsul și reîncercați. (Consultați pagina 32.) Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

• Unele dispozitive, cum ar cuptoarele cu microunde, routerele wireless etc., pot provoca interferențe dacă se aă prea aproape de dispozitivul Soundbar.

• Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.

• Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metalic, sunetul se poate întrerupe. Vericați mediul de montare și condițiile de utilizare. Dispozitivul Soundbar nu va conecta la Wi-Fi.

• Vericați dacă ruterul dvs. wireless este pornit.

• Opriți ruterul, reporniți-l, și apoi reîncercați.

• Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab. Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se aă între dispozitivul Soundbar și router.

• Dacă ruterul dvs. wireless este nou, va trebui să recongurați setările de rețea ale boxei. Soundbar nu pornește automat deodată cu televizorul.

• Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul. Funcția AVA (numai pentru modelele aplicabile) nu este disponibilă în următoarele cazuri.

• Funcția AVA (numai pentru modelele aplicabile) nu va disponibilă când microfonul este oprit. După conectarea televizorului la Soundbar, am comutat modul sistemului Soundbar. Apoi, televizorul nu a mai redat sunet.

• În cazul în care conectați sistemul Soundbar la un dispozitiv mobil în timp ce Soundbar este conectat la televizor, sistemul Soundbar va reda sunet de pe dispozitivul mobil, păstrând conexiunea cu televizorul. Deci, sunetul televizorului nu va redat nicăieri.

• Deconectați dispozitivul mobil, iar sunetul televizorului va redat din nou din dispozitivul Soundbar. Sistemul Soundbar nu apare în AirPlay2

• Pentru a activa AirPlay2 cu sistemul Soundbar, trebuie mai întâi să înregistrați dispozitivul cu Smart Things, acceptând termenii și condițiile aplicației. (Consultați pagina 28.)

• AirPlay2 nu funcționează dacă ștergeți sistemul Soundbar din aplicația Samsung Smart Things.

• Asigurați-vă că sistemul Soundbar și dispozitivul Apple sunt conectate la aceeași rețea (Wi-Fi).
