| Tip produs | Splitter HDMI matrice 4x2 |
| Marcă | Nedis |
| Model | VMAT3472AT |
| Intrări HDMI | 4 (HDMI 2.0, HDCP 2.2) |
| Ieșiri HDMI | 2 (HDMI 2.0, HDCP 2.2) |
| Rezoluție maximă | 4K2K la 60 Hz |
| Lățime de bandă video | 600 MHz |
| Debit maxim | 18 Gbit/s |
| Ieșiri audio | HDMI pass-through (până la 7.1 canale), Toslink optic (până la 5.1), stereo RCA S/D |
| Control de la distanță | Da, telecomandă infraroșu |
| Control RS-232 | Da, port Phoenix 3 pini |
| ARC (Canal de retur audio) | Da, compatibil |
| EDID | Comutabil (pass-through, 2 canale, 5.1 canale) |
| Dimensiuni (L x l x H) | 270 x 110 x 25 mm |
| Alimentare | 5 V CC / 2 A (adaptor de rețea inclus) |
| Consum maxim | 1 A |
| Temperatură de funcționare | -15 °C până la 55 °C |
| Umiditate | 5 - 90 % UR (fără condensare) |
| Întreținere și curățare | Deconectați înainte de curățare. Folosiți o cârpă uscată și moale. Nu folosiți produse abrazive. |
| Siguranță | Nu expuneți la apă sau umiditate. Nu deschideți. Nu lăsați la îndemâna copiilor. |
| Piese de schimb și reparabilitate | Nu sunt disponibile piese de schimb. În caz de defecțiune, contactați serviciul de asistență. |
Întrebări frecvente - VMAT3472AT NEDIS
Întrebările utilizatorilor despre VMAT3472AT NEDIS
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Distribuitor în format PDF gratuit! Găsiți manualul dvs. VMAT3472AT - NEDIS și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. VMAT3472AT mărcii NEDIS.

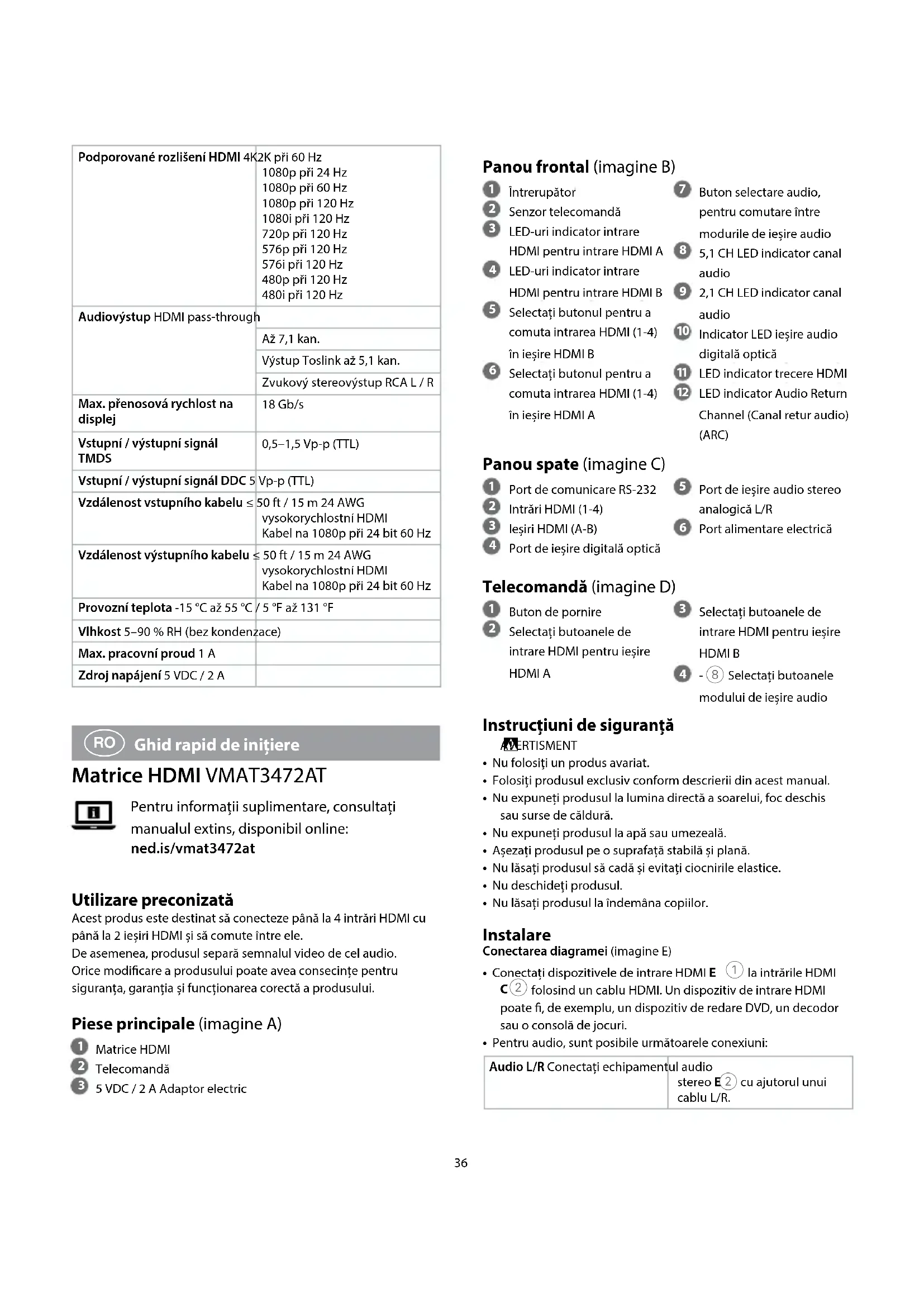

MANUAL DE UTILIZARE VMAT3472AT NEDIS
Guide de démarrage rapide 7
Guide de démarrage rapide
Matrice HDMI VMAT3472AT
Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vmat3472at
Utilisation prévue
Ce produit est destiné à connecter jusqu'à 4 entretes HDMI avec jusqu'à 2 sorties HDMI et à commuter entre elles.
Le produit divise également la réserve et le son.
Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.
Pièces principales (image A)
Matrice HDMI
2 Telecommande
3 5 VDC / 2 A Adaptateur secteur
Panneau avant (image B)
1 Interrupteur
2 Capteur de télécommande
3 Voyants LED d'entrée HDMI pour sortie HDMI A
4 Voyants LED d'entrée HDMI pour sortie HDMI B
5 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI B
6 Bouton de selection pour commuter une entrée HDMI (1-4) sur une sortie HDMI A
7 Bouton de selection audio, pour basculer entre les modes de sortie audio
8 Voyant LED de canal audio 5,1 canaux
9Voyant LED de canal audio 2,1 canaux
10 Voyant LED de sortie audio numérique optique
11 Voyant LED pass-through HDMI
12 Voyant LED Canal de return audio (ARC)
Panneau arrête (image C)
1 Port de communication RS-232
2 Entrées HDMI (1-4)
3 Sorties HDMI (A-B)
4 Port de sortie numérique optique
5 Port de sortie audio stéroid analogique G/D
6 Port d'alimentation
Télécommande (image D)
1 Bouton d'alimentation
2 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI A
3 Sélectionnez les boutons d'entrée HDMI pour la sortie HDMI B
4 -8 Selectionnez les boutons de mode de sortie audio
Consignes de sécurité
AERTISSEMENT
- Ne pas installer ou utiliser un appareil endommagé.
Utilisez le produit uniquement comme précrit dans le present manuel. - N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
- Ne pas exposer le produit à l'eau ou à l'humidité.
- Placez le produit sur une surface stable et plane.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ne pas ouvrir le produit.
- Gardez le produit hors de portée des enfants.
Installation
Scheme de connexion (image E)
- Connecter des périhériques d'entrée HDMI E ① aux entretes HDMI C ② à l'aide d'un cable HDMI. Par exemple, un
periphérique d'entrée HDMI peut être un lecteur de DVD, un décodeur ou une console de yeux.
- Pour le son, les connexions suivantes sont possibles :
| Audio G/D Connectez un équipement audio stéroye E② en utilisant un cable G/D. | |
| Toslink (optique) Connectez un equipissement audio pris en charge par Toslink E③ en utilisant un cable Toslink. Remarque : Toslink ne prend pas en charge Dolby Digital plus. Il est possible que vous deviez modifier les paramètres audio de votre apparèil d'entrée. | |
| Pass-through HDMI Sortie A / B | Connectez un récepteur audio E④ entreVote sortie HDMI E⑤ et le répartiteur HDMI. Le récepteur audio doit préndre en charge un pass- through HDMI. Voues aurez besoin de 2 câbles HDMI. |
- Connectez les périhériques de sortie HDMI E ⑤ aux sorties HDMI C ③ à l'aide d'un cable HDMI.
- Connectez un PC ou un ordinateur portable équipé de RS-232 E au port RS-232 C. Pour établier cette connexion, utilisez un cable RS-232 vers USB et un connecteur Phoenix RS-232 femelle à 3 broches. Cette connexion permet d'envoyer des commandes ASCII au répartiteur HDMI A.
- Connectez le port d'alimentation C ⑤ à une prise de courant à l'aide de l'adaptateur secteur A ③ 5 V CC 2 A fourni.
Commutez les entrées HDMI vers une sortie HDMI
Pour les options suivantes, utilisez la telecommande D234:
- Appuyez sur les boutons d'entrée HDMI D ②③ pour sélectionner l'entrée pour chaque sortie HDMI (A, B).
- SPDIF D ④: Active ou désactive la Sortie audio numérique optique (SPDIF).
- ARCD: Activez ou déactivé le Canal de return audio (ARC). Utilisez ARC si vous periphérique de sortie HDMI est la source audio (par exemple si vous télévisuer est équipé d'un tuner intégré) et que vous souhaitez renvoyer le signal audio via la connexion HDMI.
Remarque: assurez-vous que le cable HDMI utilisé prenne en charge l'ARC.
PASS D 5: Appuyez sur D5 pour envoyer le son du périhérique d'entrée sélectionné aux sorties HDMI.
- 5,1 D ⑥: Appuyez sur D ⑥ pour régler le mode de sortie audio sur 5,1 canaux.
- 2,1 D ⑦: Appuyez sur D ⑦ pour régler le mode de sortie audio sur 2,1 canaux.
Commande RS-232
Pour une communication correcte, réglez les paramètres RS-232 sur le réglage suivant:
La matrice peut etre controlee avec des commandes RS-232.
Débit en bauds : 19200
- Bits de données : 8
- Parité : aucun
- Bits d'arret: 1
Les commandes ASCII suivantes peuvent etre utilisées :
| Commande Description fonctionnelle | |
| r type# Obtenir les informations | de type |
| r status# Obtenir les informations | sur le statut actuel |
| r fw# Obtenir la version du | micrologiciel |
| s power x# x=0, mise hors tension | x=1, mise sous tension |
| r power# Obtenir le statut actuel | de l'alimentation |
| s hdmi in x out y# y=1, x=1, commuter la sortie A | vser l'entrée 1 |
| y=1, x=2, commuter la sortie A | |
| vers l'entrée 2 | |
| y=1, x=3, commuter la sortie A | |
| vers l'entrée 3 | |
| y=1, x=4, commuter la sortie A | |
| vers l'entrée 4 | |
| y=2, x=1, commuter la sortie B | |
| vers l'entrée 1 | |
| y=2, x=2, commuter la sortie B | |
| vers l'entrée 2 | |
| y=2, x=3, commuter la sortie B | |
| vers l'entrée 3 | |
| y=2, x=4, commuter la sortie B | |
| vers l'entrée 4 | |
| s arc x# x=0, désactiver l'ARC | x=1, activer l'ARC |
| r arc# Obtenir le statut ARC | |
| s audio spdif# x=0, désactive la sortie audio | numérique optique |
| x=1, active la sortie audio | |
| numérique optique | |
| r audio spdif# Obtenir le statut de la sortie | numérique optique |
| s edid x# x=1, commuter l'EDID sur pass | x=2, commuter l'EDID sur 2 canaux |
| x=3, commuter l'EDID sur 5,1 canaux | |
| r edid x# Obtenir le statut actuel | dé sLECTION EDID |
Specifications
| Produit Répartiteur HDMI | |
| Article numéro VMAT3472AT | |
| Dimensions (L x I x H) 270 x 110 | x 25 mm |
| Version HDMI HDMI 2.0 | |
| Version HDCP HDCP 2.2 | |
| Bande passante video 600 MHz | |
| Résolution HDMI prise en charge | 4K2K à 60 Hz1080p à 24 Hz1080p à 60 Hz1080p à 120 Hz1080i à 120 Hz720p à 120 Hz576p à 120 Hz576i à 120 Hz480p à 120 Hz480i à 120 Hz |
| Sortie audio Pass-through HDMI | |
| Jusqu'à 7,1 canaux | |
| Sortie Toslink jusqu'à 5,1 canaux | |
| Sortie audio stéréo RCA G / D | |
| Débit maximum en bauds par écran | 18 Go/s |
| Signal TMDS d'entrée / sortie 0,5 ~ 1,5 V p-p (TTL) | |
| Signal DDC d'entrée / sortie 5 V | p-p (TTL) |
| Distance du cable d'entrée ≤ 50 | pieds / 15 m 24 AWG HDMI haute vitesseCâble à 1080p à 24 bits 60 Hz |
| Distance du cable de sortie ≤ 50 | pieds / 15 m 24 AWG HDMI haute vitesseCâble à 1080p à 24 bits 60 Hz |
| Température fonctionnement - | 15 °C ~ 55 °C / 5 °F ~ 131 °F |
| Humidité | 5 - 90 % HR (sans condensation) |
| Courant de fonctionnement maxi | 1 A |
| Source d'alimentation | 5 VDC / 2 A |
Marcă : NEDIS
Model : VMAT3472AT
Categorie : Distribuitor
