| Tip produs | Mașină de găurit/înșurubat fără fir |
| Marcă | Worx |
| Model | DLite WX125.7 |
| Tensiune nominală | 12 V |
| Viteză în gol | 0-330 / 0-1200 rpm |
| Număr de poziții de ambreiaj | 15+1 (găurire) |
| Cuplu maxim (moale/tare) | 14 / 24 Nm |
| Capacitate mandrin | 10 mm |
| Capacitate de găurire oțel | 10 mm |
| Capacitate de găurire lemn | 20 mm |
| Tip baterie | Litiu-Ion 1,3 Ah |
| Timp de încărcare | 1 oră |
| Greutate | 1,0 kg |
| Nivel de presiune acustică | 73 dB(A) |
| Nivel de putere acustică | 84 dB(A) |
| Vibrații găurire metal | 1,24 m/s² (K=1,5 m/s²) |
| Vibrații înșurubare | 0,72 m/s² (K=1,5 m/s²) |
| Iluminare LED | Da, cu indicator baterie |
| Variație de viteză | Da, prin trăgaci |
| Inversor sens de rotație | Da |
| Tren de angrenaje 2 viteze | Da (joasă/înaltă) |
| Blocare întrerupător | Da, poziție centrală |
| Întreținere | Curățați cu o cârpă uscată; nu este necesară lubrifierea |
| Accesorii incluse | 1 baterie 1,3 Ah, încărcător 1 h, 1 vârf dublu |
Întrebări frecvente - DLite WX125.7 WORX
Întrebările utilizatorilor despre DLite WX125.7 WORX
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. DLite WX125.7 - WORX și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DLite WX125.7 mărcii WORX.
MANUAL DE UTILIZARE DLite WX125.7 WORX
Purtabi dispositiv de protecbia auzului cand presiunea sonora este peste 80dB(A)
INFORMATI DESPRE VIBRATII
| Valorile totale de vibrație (vector sumă triaxial) determinat după EN 60745: | |
| Găurire în metal | Valoarea de emisie a vibrației \(a_n=1.24m/s^2\) |
| Incertitudinea K = 1.5m/s2 | |
| Găurire fără impact | Valoarea de emisie a vibrației \(a_n=0.72m/s^2\) |
| Incertitudinea K = 1.5m/s2 | |
AVERTISMENT: Valoarea de emisie a vibratiei in timpul folosirii efective a sculei electrice
poate diferi de valoarea declarata functie de modurile in care este folosita scula, ce depind de
exemploele urmatoare si de variatii ale modului deutilizare a sculei:
Modul in care scula este folosita 当 tipul de materiale taiate sau sfredelite.
Scula este in stare bună de functiOnare Şi bine intreTinută
Folosirea accesoriului corect pentru sculăși păstrarea acesteia în condiții bune.
Strangerea corespunzatoare a manerel ori dacse folosesc accesorii anti-vibratie.
Scula este folosita conform individuior din fabrica si conform acestor instructiuni.
Această sculă poate cauza sindromul vibratie manhă-brat dacă nu este folosită in mod corespunzător.
AVERTISMENT: Pourra fi corecta, estimarea nivelului de expunere in condi tti concrete de folosire trebuie sa ia in considerare toate parrile ciclului de operare cum ar fi de cate ori scula prita si CAT temp este pornita dar nu lucreaz. Acest lucru poate reduce semnificativ nivelul deere de-a lungul perioadei de lucru totale.
Ajutla micsoarea riscului de expunere le vibrati.
Păstrați acest aparat în conformitate cu aceste instruțiuniși păstrați-l bine gresat (dacă e cazul) Dacă acest aparat este folosit în mod constant, atunci cumprați accesoriii anti-vibratie.
Evitati folosirea aparaturi la temperaturi mai joase de 10^
Planificati-va programul de lucru pentru a folosi sculele cu numar mare de vibratai de-a lungul a mai multe zile.
ACCESORII
| WX125 WX1 | 25.1 WX125.3 WX125.4 | |||
| Baterie (1.3Ah) 1 2 1 2 | ||||
| Tipicenscator 3hr 3hr 30min 30min | ||||
| Capete duble 1 1 1 1 | ||||
| 40 Accesorii / / / | ||||
| WX125.5 WX | 125.6 WX125.7 | WX125.9 | ||
| Baterie (1.3Ah) 1 2 1 / | ||||
| Tip incărcător 3hr 1hr 1hr | ||||
| Capete duble | / 1 1 1 | |||
| 40 Accesorii | 1 / / / |
Recomandam cumpararea accesorilor din acela'i magazin care v-a vandut scula. Utilizapi accessori de bunã calitate, inscripionate cu o marca binecunoscutã. Alegepi tipul in conformitate cu lucrarea pe care intenbionapi sã o realizapi. Consultabi ambalajul accesorilor pentru detalii supplimentare. Personalul vanzator va poate ajuta 'i oferi sfaturi.
AVERTISMENTE PRIVIND SIGURANTA PENTRU MAŞINA DE GÜRIT
- Folosi temerul(ele) auxiliar(e), dacă este/sunt furnizat(e) cu unealta. Pierderea controlului poate duce la raniri.
- Tiniţi unealta electrică de suprafetele de prindere izolate atunci cand efectuati o operatiune in care accesorul de tăiere poate intra in contact cu fire ascunse. Accesorul de tăiere care intră in contact cu un fir aflat sub tensiune poate pune sub tensiune componentele metalice neizolate ale masinii electriceși poate produce un soc electricasupra operatorului.
AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR
a) Nu demontati, beschidi tau rupei elementele tau accumulatorul.
b) Nu scurtcircuita un accumulator. Nu depositi acumulatoarele la intamplare intro-cutie sau intr-un sertar unde s-ar putea scurtcircuita intre ele sau prin materiale conducfoare. Cand bateria nu este in uz, tini-o la distanla de alte obiecte metalice, cum sunt agrafele pentru hartiie, monede, cuie, suruburi sau alte obiecte metalice mici, care pot crea contact intre bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
c) Nu expuneti accumulatorul la caldură sau foc. Evitați depozitarea in lumina directă a soarelui.
d) Nu supunei accumulatorul la socuri mecanice.
e) In cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre in contact cu pielea sau ochii. In cazul contactului, spalați zona afectata cu apă din belşug și solicitatei asistentă medicală.
f) Consultați medicul imediat dacă ați inghiţit un element sau un accumulator.
g) Mentineti accumulatorul curat si uscat.
h) Štergeti terminale acumulatorului cu o càrpă curatași uscă dacă se murdaresc.
i) Accumulatorul trebuie incarcat inainte deutilizare.Consultai intotdeauna aceste instrutiuni si utilizi技巧edura de incarcare corecta.
j) Nu incarcai accumulatorul atunci cand nu il utilizati.
k) După perioade extinse de depositare, ar putea fi nécessara incârcareași descârcarea accumulatorului de mai multe ori pentru a obține performante maxime.
I) Accumulatorul offre cele mai bune performante cmand este operat la temperatura normala a camerei (20^ ± 5^) .
m) Când depuneti la deşuri accumulatorii, păstrați separat acumulatorii unor sisteme electrochimice diferite.
n) Reincarcai folosind doar incarcatorul specificat de POSITEC. Un incarcator potrivit pentru un tip de cartus de accumulatori poate provoca riscul incendieri dacă este folosit pentru un alt tip de cartus de accumulatori.
o) Nu utiliziati accumulatoare care nu sunt concepute pentru a fi Utilizate cu acest echipament.
p) Nu lasa ti accumulatorul la indemana copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Indeparta ti accumulatorul din echipament atunci cand nu il utilizi.
s) Eliminati accumulatorul in mod corespunzator.

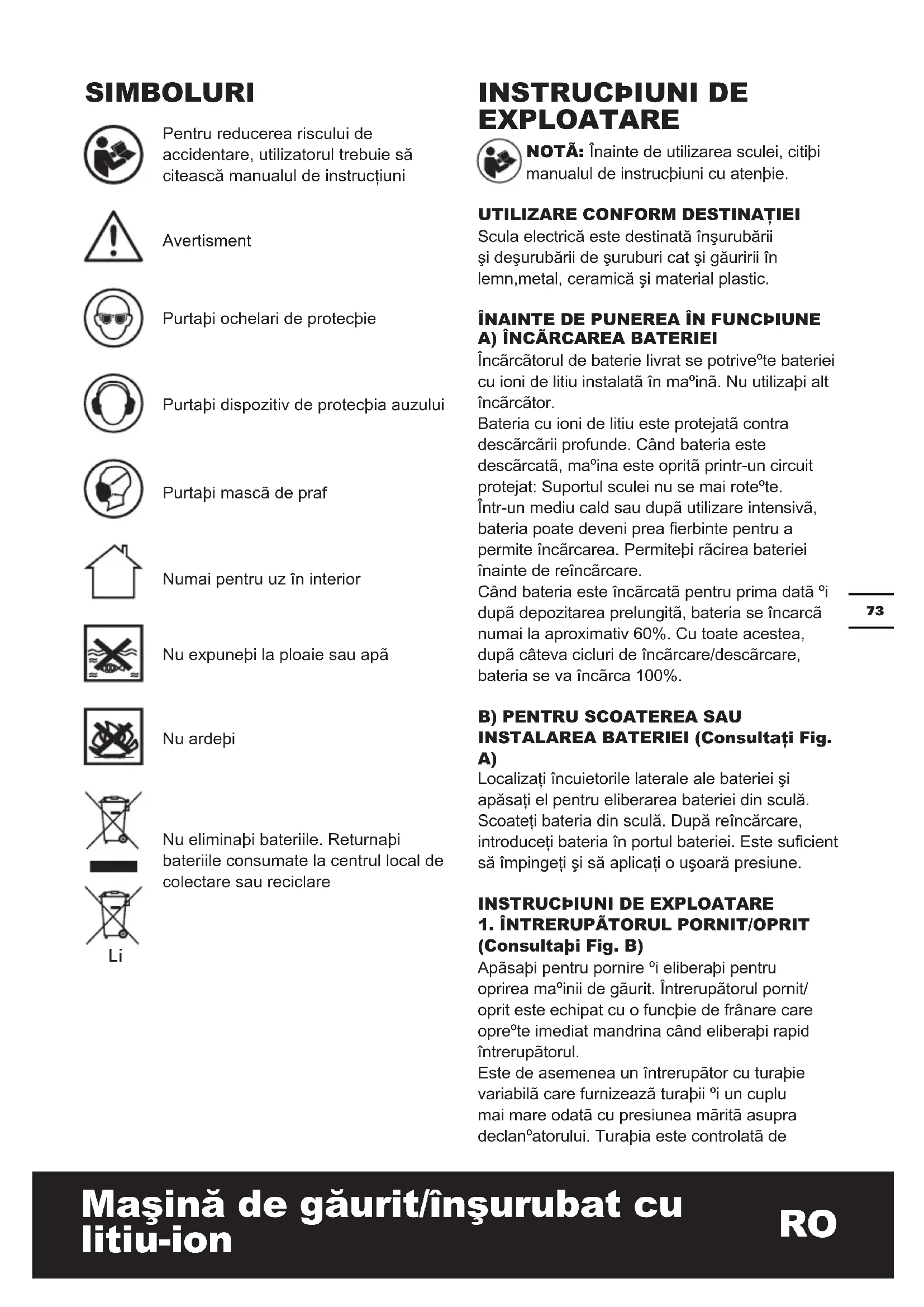

SIMBOLURI
Pentru reducerea riscului de accidentare,utilizatorul trebuie sacyeasca manualul de instruioni
Advertisement
Purtabi ochelari de protecpie
Purtabi dispositiv de protecia auzului
Purtapi masca de graf
Numai pentru uz in interior
Nu expunepi la ploaie sau apa
Nu ardepi
Nu eliminapi bateriile. Returnabi bateriile consumate la central local de colectare sau reciclare
Li
INSTRUCPIUNI DE EXPLOATARE
NOTA: Inainte de utilizesca sculei, citipi manualul de instruciuni cu atenpie.
UTILIZARE CONFORM DESTINATIEI
Scula electrica este destinata insurubarii si desurubarii de suruburi cat gi gauririi in lemn,metal, ceramicica si material plastic.
INAINTE DE PUNEREA IN FUNCPIUNE A) INCARCADEA BATERIEI
incarcatorul de baterie livrat se potrive te bateriei cu ioni de litiu instalata in maina. Nuutilizabi alt incarcator.
Bateria cu ioni de litiu este protejata contra descarcarii profunde. Cand bateria este descarcata, maina este oprita printr-un circuit protejat: Suportul sculei nu se mai rote. Intr-un mediu cald sau dupa utilizes intensiva, bateria poate deveni prea fierbinte pentru a permite incarcarea. Permite ri racirea bateriei inainte de reincarcare.
Cand bateria este incarcata pentru prima data dupa depositarea prelimungita, bateria se incarca numai la aproximativ 60% . Cu toate acesteaa, dupa cateva cicluri de incarcare/descarcare, bateria se va incara 100% .
B) PENTRU SCOATEREA SAU INSTALAREA BATERIEI (Consultaţi Fig. A)
Localizati incuietorile laterale ale bateriei si apasa el pentru eliberarea bateriei din scula. Scoatei bateria din scula. Dupa reincarcare, introduci bateria in portul bateriei. Este sufficient sa impingeti si sa aplicati o usoara presiune.
INSTRUCPIUNI DE EXPLOATARE 1. INTRERUPÁTORUL PORNIT/OPRIT (Consultapi Fig. B)
Apasabi pentru Pornire i eliberapi pentru oprirea ma inii de gaurit. Intrerupatorul pornit/ oprit este echipat cu o funcie de franare care opre te imediat mandrina cand eliberapi rapid intrerupatorul.
Este de asemenea un intrerupator cu turapie variabila care furnishezaa turapii 己 un cuplu mai mare odata cu presiunea marita asupra declanatorului. Turapia este controlata de
apāsarea declan°atorului.
AVERTISMENT: Nu lucrabi perioade lungi la turapie mica, deoarece se produce caldurā interna excessiva.
2. BLOCAREA INTRERUPATORULUI
Declanaatorul poate fi blocat in pozipia OPRIT. Aceasta reduce posibilitatea de pornire accidentalà cánd nu este in uz. Pourtu blocarea declanaatorului, aaezapi direcchia selectorului de rotapie in pozipia centrală.
3. REVERSIBLE (Consultabi Fig. B)
Pentru gaurire si insurubare,utilizati rotatia in sens direct,marcata " (maneta estedeplasata spre stanga).Utilizapi rotapia in sens invers,marcata " maneta este deplasataspre drepta), numai pentru indepãrtarea uruburilor sau eliberarea unui burghi blocat.
AVERTISMENT: Nu modificapi niciodatã sensul rotapiei cand
mandrina este in rotapie, a'teptabi pâná cánd se opre'te!
4. SISTEMUL DE ANGRENAJ CU DouA VITEZE (Consultabi Fig.C)
Maşina de găurit are unSYSTEM de angrenaj cu două viteze pentru găurire sau actionare la turaitie MICA (marcajul este 1) Sau MARE (marcajul este 2). Un intrerupator culisant este localizat pe partea superioara a masinii de găurit pentru selectare turaitie MICA sau MARE. Când Utilzișmașina de găurit in intervalul de turaitie MICA, turata se va micșorași mașina de găurit va avea mai multă putereși un cuplu mai mare. Cândutilizușmaina de găurit in intervalul de turabie MARE, turapia se va mari 0i maina de găurit va avea mai pupina putere 0i un cuplu mai mic.
Treapta I-a:
Domeniu de turaţii scažute; pentru inşurubare sau pentru executarea găurilor de diameter mari.
Treapta a II-a:
Domeniu de turaţii inalte; pentru executarea de găuri cu diametre mici.
AVERTISMENT: Pentru prevenirea deteriorarii angrenajului,
permitei intotdeauna oprirea completă a mandrinei inainte de schimbarea direcpiiei de rotapie sau a systemului de angrenaj cu două viteze.
5. REGLAREA MANDRINEI (Consultabi Fig. D)
Pentru deschiderea falcior mandrinei, rotipi secpiunea din fapa a mandrinei. Introducepbi burghiul intre falcile mandrinei 己 rotipi secpiunea din fapa in direcpi opusa. Asigurabi-vacurghiul este in centrul falcior mandrinei. In sfarit, rotipi ferm secpiunea din fapa a mandrinei in direcpii opuse. Burghiul este acum fixat in mandrina.
6. REGLAREA CUPLULUI aI CONTROLUL DE GÄURIRE SAU DE PERCUPIE
(Consultabi Fig. E)
(Forba de in'urubare a elementului de actionare a ma'inii de gaurit)
Cuplul este reglat prin rotirea cuplajului variabil. Cuplul este mai mare cand cuplajul variabil este setat la o setare mai mare.Cuplul este mai mic cand cuplajul variabil este setat la o setare mai micã
Cand gauripi lemn, metal, plastic i ^ urubare, alegepi pozipia ma*in\~ de gaurit.
Efectuapi setarile dupa cum urmeaza:
| 1 - 4 | pentru în°urubare °uruburi mici |
| 5 - 9 | pentru în°urubare în material u°or |
| 10 - 15 | pentru în°urubare în material u°or °i dur |
| pentru gãurirea cu sarcinã mare |
7. BLOCAREA AUTOMATA A ARBORELUI (Consultabi Fig. F)
Blocarea automata a arborelui va permite sa utilizes scula ca o ma ina de in urubat obinuita. Putepi sa mai rotibi supplementar pentru strangerea ferma a unui urub, slabirea unui urub foarte strans sa continually lucrul cand bateria este descarcata. Pentru in urubarea manuala, mandrina este blocata automat cand scula este opritia.
8. ILUMINAREA LED
Illumarea LED va permite o vizualizare clara in circumstanpe slab iluminate. Pentru pornirea iluminarii, apasabi doar intrerupatorul pornit/ oprit. Cand eliberapi intrerupatorul pornit/oprit, iluminarea se opre'te.
9. gAURIREa
Cand gauribi intr-o suprafaba netedā tare,
utilazi un punctator pentru marcarea localizarii
gaurii dorite. Aceasta previne alunecarea
burghiului la inceperea gaurii. Pinepi scula
ferm o a'ezabi varful burghiului la punctul de
gaurit. Apasapi declanatorul pentru pornerea
sculei. Impingebi burghiul in piesa de prelucrat,
aplicandi presiune suficienta pentru ca burghiul
sã continue sã taie. Nu forpaibi o nu aplicapi o
presiune laterala pentru prelungirea unei gauri.
! Burghiele din aliaj de tungsten trebuie folosite intotdeauna pentru beton Şi zidărie. Când găuriti metal, Utilizati numai burghie HSS in stare bună. Utilizati intotdeauna un suport de burghiun magnetic (nu este inclus) când Utilizati capete de Šurubelniță scurte. Când in'urubapi, aplicapi o cantitate mică de sâpun lichid sau un produs similar pe fileturile 'uruburilor, pentru u'urarea insepiiei.
10. ELIMINAREA UNEI BATERII CONSUMATE
Pentru păstrarea resurselor naturale, va rugam reciclatei tau eliminați bateria in mod adecvat. Bateria contine nickel-cadmiu tau nickel-metal hibrid. Consultați autoritateile locale din domeniul deșeurilor pentru informatați privind optiunile de reciclareși/sau eliminare disponibile. Descărcatați bateria prin utilizarea ferăstrăului, apoi scoateți bateria din carcasa ferăstrăuluiși acoperiti conexiunile bateriei cu bandă adezivă destină pentru sarcină mare pentru prevenirea scurtcircuităși descărcări energetice. Nu incercapi să deschideți tau și scoateți niciun component.
11. PROTECPIA DE SUPRAÍNCÁRCAIRE
Cand estesupraincarcat, motorul se opre. Eliberapi imediat sarcina ma inii i permitepi racirea temp de aprox. 30 secunde la cea mai mare turapie farara sarcina.
12. ROLUL TEMPERATUREI IN PROTECTIA IN CAZUL SUPRAINCÁRCÁRII
Atunci cánd este'utilizata correct, scula electrica nu se poate supraincarca. In cazul in care incarcatura este prea mare Sau temperature maxima a bateriei
depășește limita de 75^ , sistemul electric de control oprește mașina electrică până în momentul în care temperature se încadrează din nou în limitele admise.
13. PROTECTIA IMPOTRIVA DESCÁRCÁRII COMPLETE
Bateria Li-lon dispune de un system impotrivada descarcarii complete cu ajutorul Sistemul de protecié impotrivada descarcarii. Cand bateria estedescarcata,masina se opreoste completdatorita unui circuit de proteciie.
SFATURI DE LUCRU PENTRU SCULA DVS
1. DE CE NU PORNEaTE MAaINA DE Gaurit CAND APASAPI INTRERUPATORUL?
Intrerupatiorul de sens direct ^ invers, situat pe partea superioar a declanatorului, este pozipionat in funcia blocare. Deblocapi intrerupatiorul de sens direct ^ invers, a'ezandu-l in pozipia de rotapie necessara. Apasapi declanatorul ^ maina de gaurit incepe sa se roteasca.
2. MAaINA DE Gaurit SE OPREaTE INAInTE CA aURUBUL S A FIE STRANS COMPLET. DE CE?
Verificapi pozibia cuplului pe inelul de reglare a cuplului, pe care il gasipi intre mandrinã°i corporul ma'inii. Pozipia 1 este cuplul minim (forpa de in'urubare), iar pozibia 15 este cuplul maxim (forpa de in'urubare). Pozipia "estepentru gaurire. Reglapi inelul de reglare a cuplului la o pozipie superioara pentru un rezultat optim.
3. MOTIVE PENTRU DURATE DE FUNCIONARE DIFERITE A BATERIEI
Probleme in timp incarcari, neutilizarea bateriei un timp indelungat reduc durata de funcponare a bateriei. Acest lucru se poate corecta dupa cateva operapii de incarcare / descarcare, incarcand oI lucrand cu maina de gaurit. Condibiile grele de lucru, cum sunt uruburile mari in lemnul de esenpa tare vor consuma bateria mai repede decat condibiile de lucru mai u'oare. Nu reincarcapi bateria sub 0^ i peste 45^ ,deoarece va fi affectata performanpa.
INTREPINEREA
Scoatepi bateria din sculã inainte de efectuarea oricarei reglã, lucrã de servisare sau intrepinere.
Scula electrica nu necessities gresare sau intrepinere suplimentara. Nu exista把这些 care pot fi depanate de utiliser in scula electrica. Nu realizabi niciodata apa sai agenbi de curapare chimici pentru curaparea sculei electrice. a tergebi cu o carpa uscata. Depozitabi intotdeauna scula electrica intr-un loc uscat. Menpinebi fantele de ventilapie a motorului curate. Menpinebi alla controalele de lucru ferite de graf. Ocazional, putebi vedea scantei prin fantele de ventilapie. Acest lucru este normal 己 nu deteriorioreaza scula electrica.
PROTECPIA MEDIULUI
De°eurile de produse electrice nu trebuie eliminate impreunà cu de°eurile menajere.
Respectă urmátoarele Directive,
2006/42/EC
2004/108/EC
2011/65/EU
Stardardele sunt conforme cu
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
Persoana autorizata sα compileze fişierul tehnic,
Denumire Russell Nicholson
Adresă Positec Power Tools (Europe)
Ltd, PO Box 152,Leeds,LS10 9DS,UK
2013/12/17
Leo Yue
